Добро пожаловать в подземный мир
Семьдесят пять процентов территории Японии занимают горы, равнинные участки окружены горами и оказываются фактически в низине, а также пронизаны множеством рек, текущих к океану. При сильном дожде от частых тайфунов, вода стекает на равнинные участки, собирается там, реки быстро переполняются и выходят из берегов, вызывая затопления участков местности.
Особо этим знаменита местность между руслами рек Эдогава и Аракава, находящаяся недалко от Токио. Этот высокоурбанизированый район неоднократно подвергался серъёзным затоплениям, пока не было принято решение покончить с этим раз и навсегда.
Все, наверное, видели уличную «ливнёвку» – дождевая вода стекает в решётки вдоль улиц и по трубам выносится в ближайшую реку. В Японском случае необходимо было построить примерно то же самое, но уже не в масштабах улицы, а города. Сооружение системы началось в 1993 году, и основные работы завершены в 2008. По состоянию на 2008 год в проект было вложено более 2 млрд долларов, но строительство и расширение системы продолжаются по сей день. На бетонирование ушло более 180 млн тонн бетона.
Принцип работы следующий – вода из переполненных рек стекает в специальные подземные ёмкости, соединённые туннелями. Емкости действуют как сообщающиеся сосуды – при переполнении всех, вода поступает в большой подземный зал, откуда насосами поднимается наверх, выливаясь в крупную реку Эдогава, русло которой лежит вне зоны затопления. Поскольку количество воды очень велико, то и система была построена на маленькая.

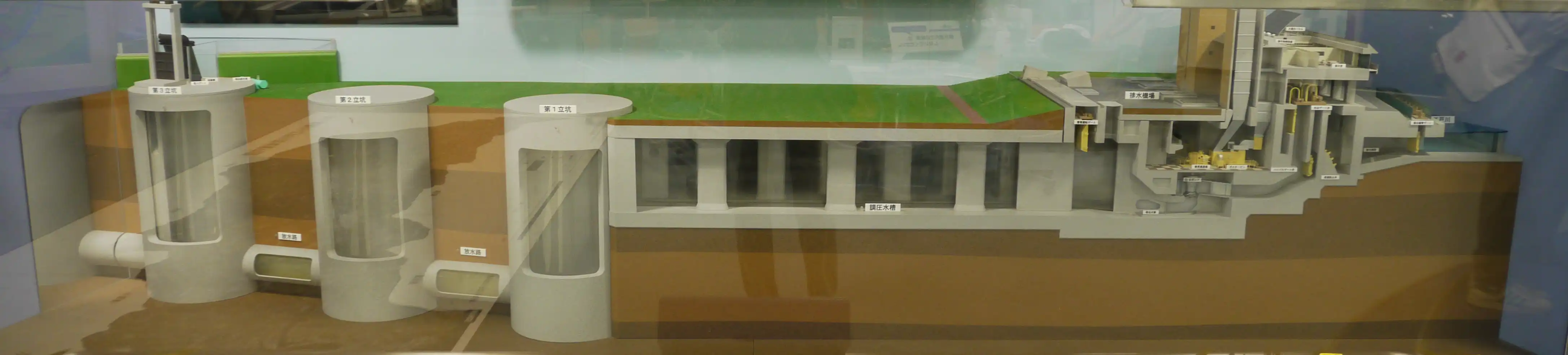

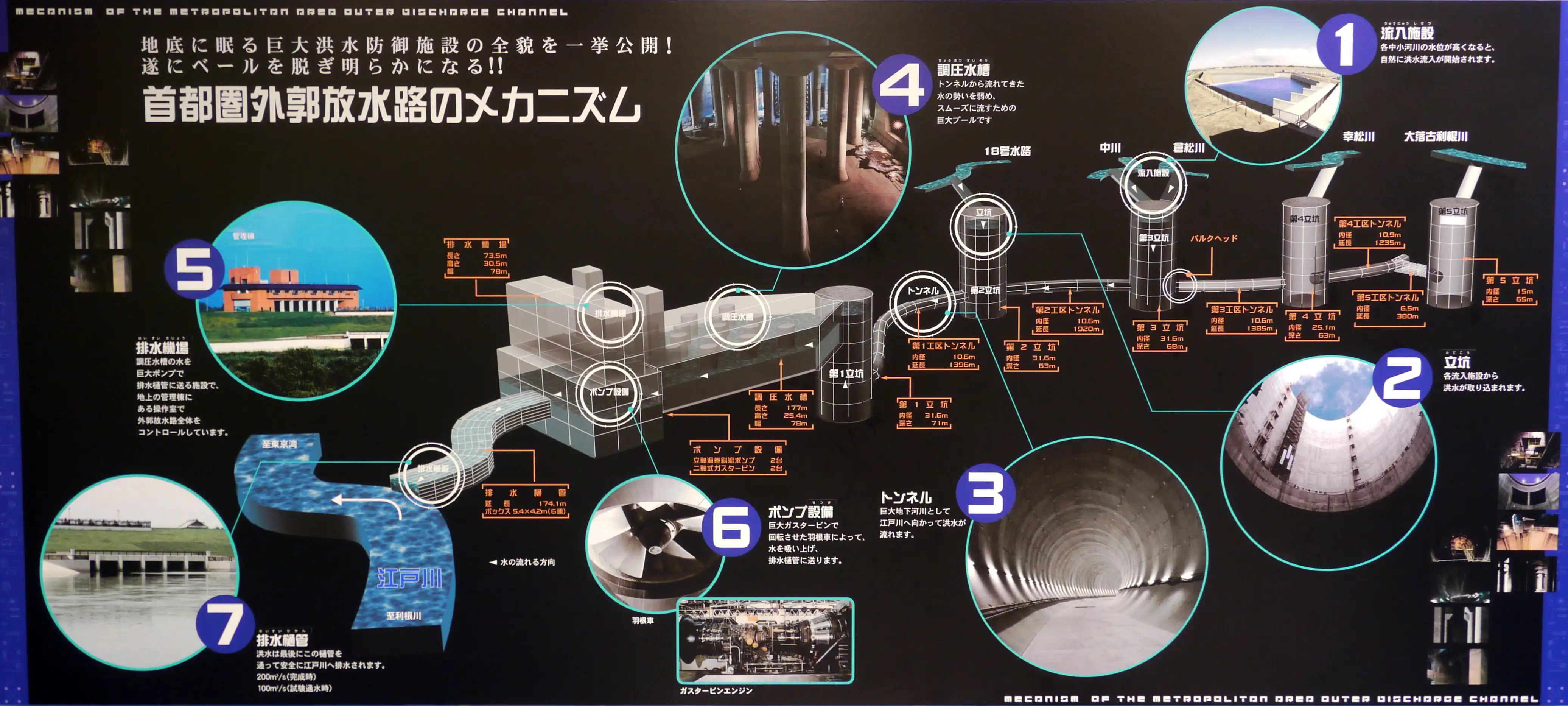

Общая схема противопаводковой системы

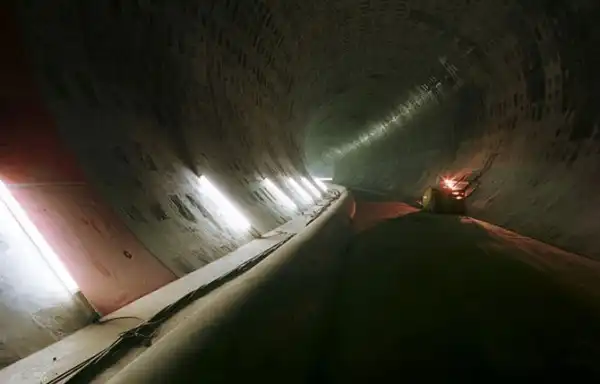

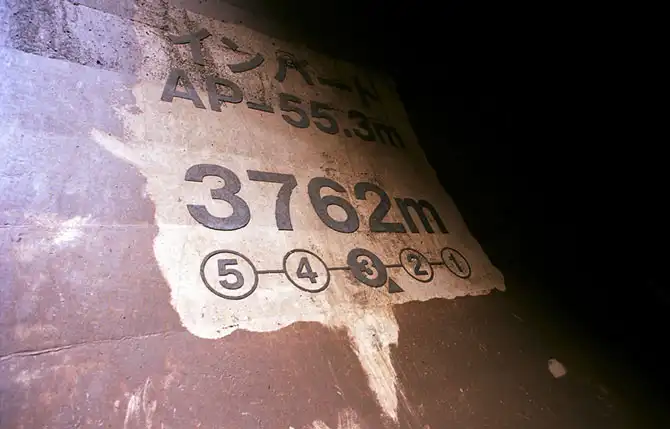

Основа – пять подземных вертикальных «стаканов», глубиной до 72 метров и диаметром до 32 метров в которые по специальным каналам и стокам попадает вода из рек. В нижней части «стаканов» были прорыты водосвязывающие туннели, диаметром 10,6 метров – намного больше диаметра тоннелей метрополитена. Общая длина туннелей превышает 6300 метров.

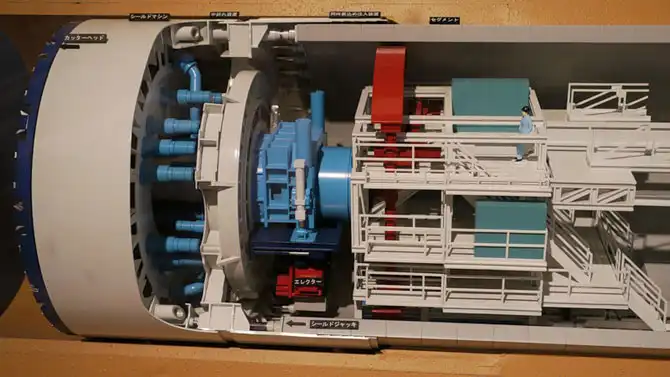

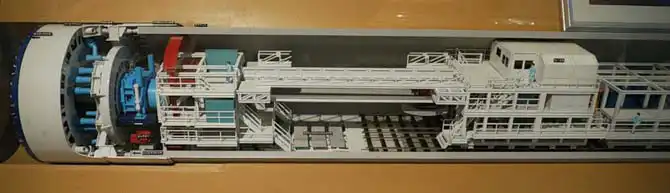

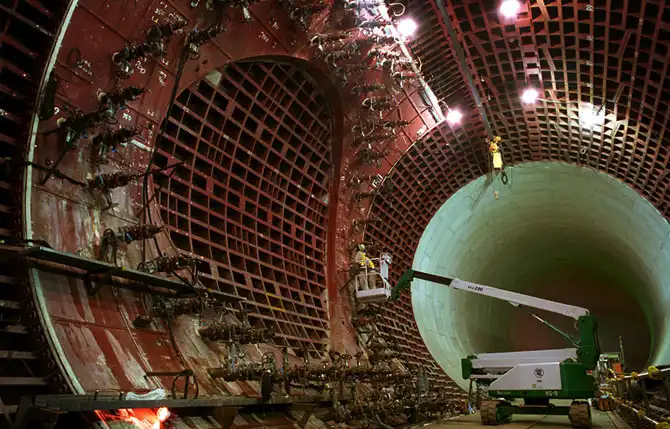

Для проходки использовали щит роторного типа – вот его макет.

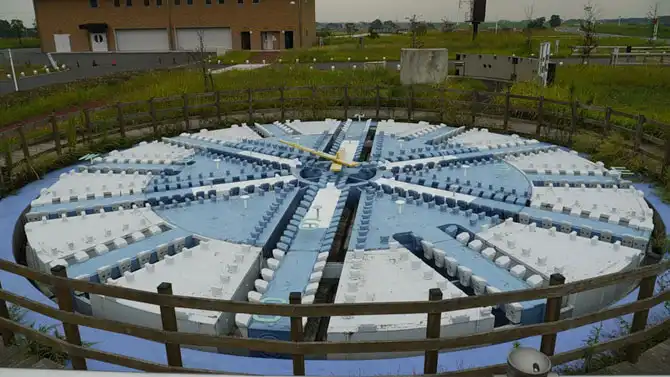

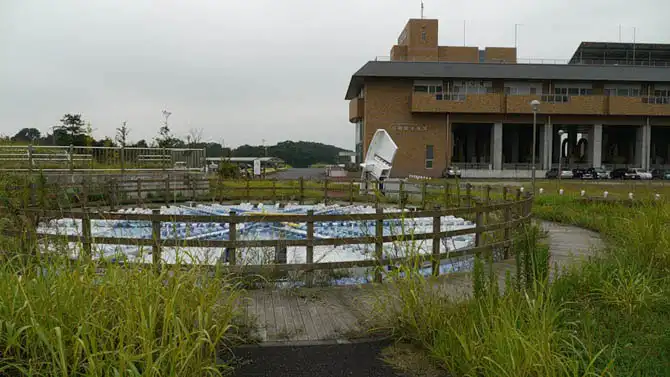

А это ротор щита, установленый как мемориал.

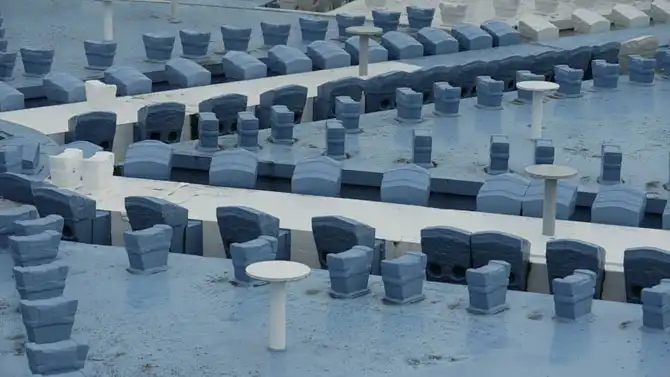

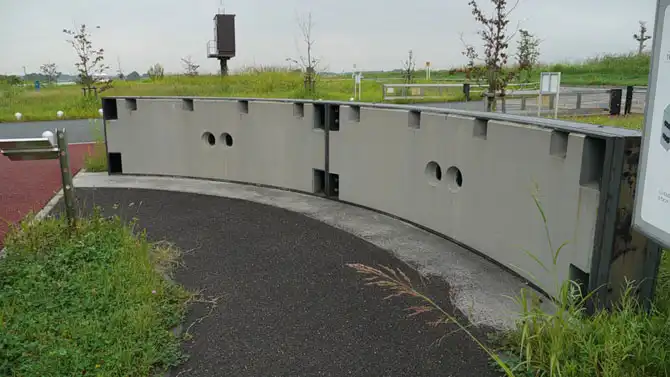

Тюбинги

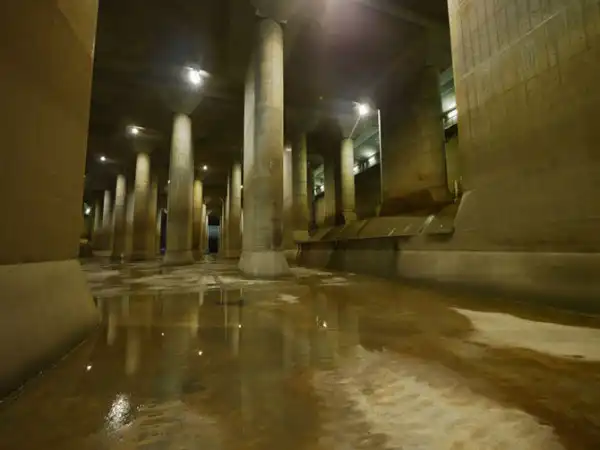

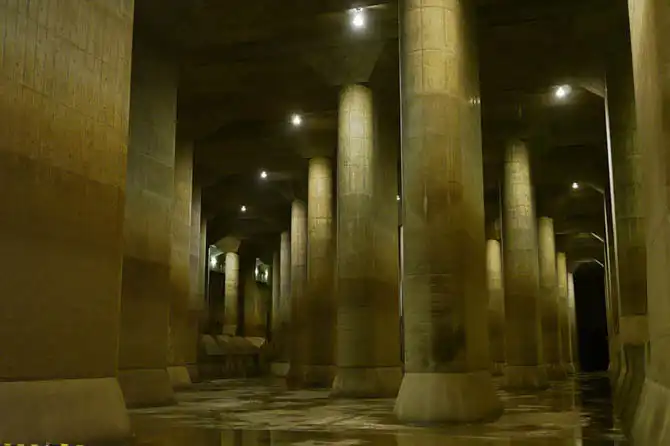

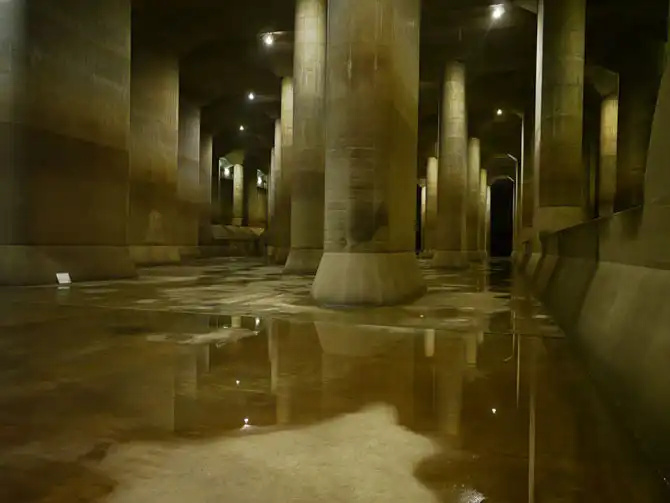

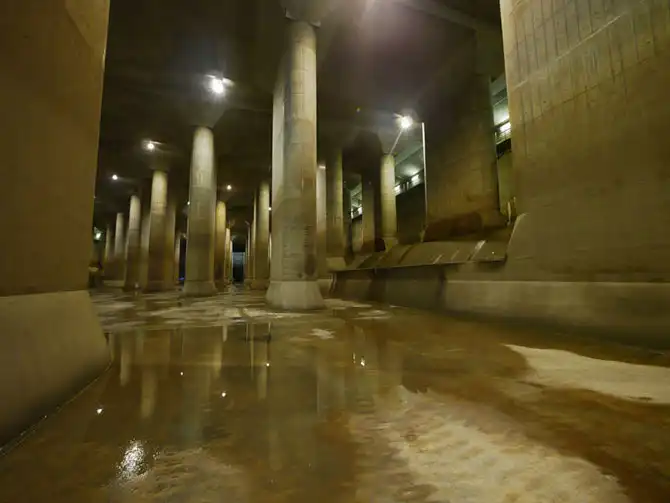

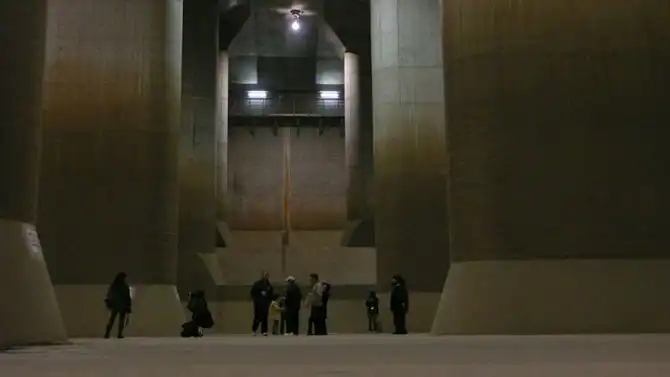

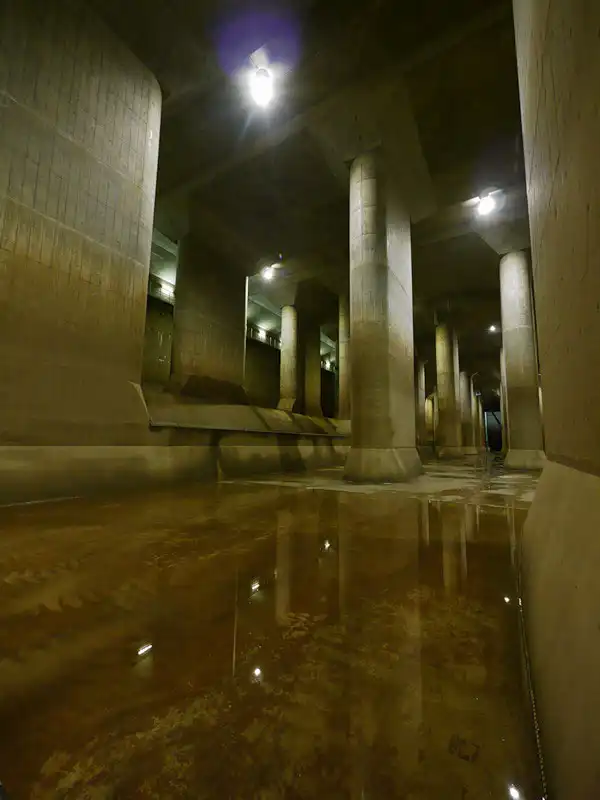

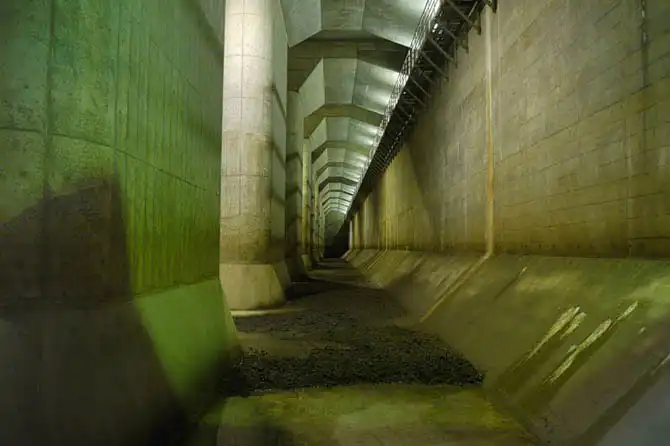

После последнего «стакана» находится подземное водохранилище – колонный зал длиной 177 метров и высотой 25, именованный как «Xрам» (Тhe Temple).

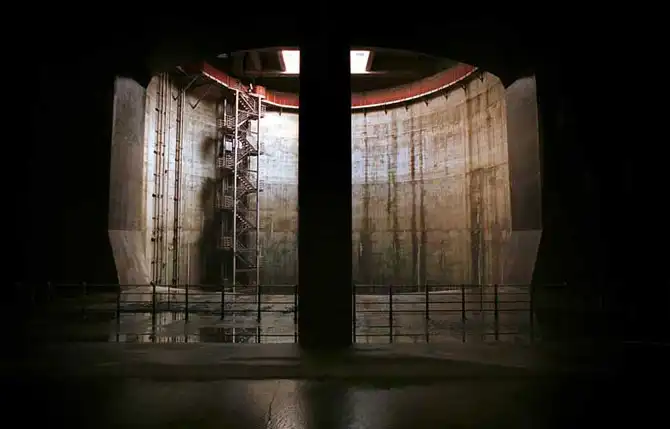

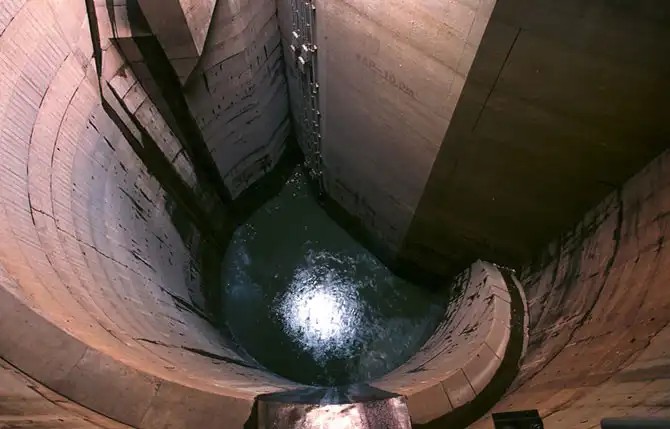

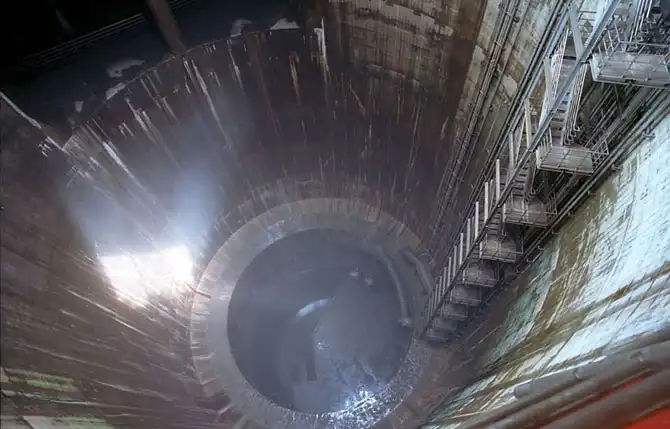

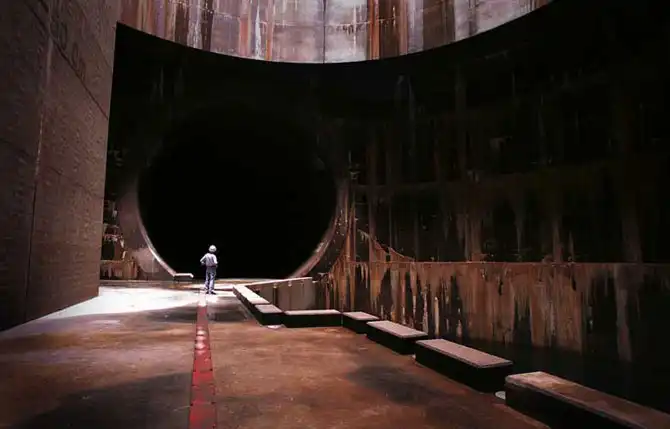

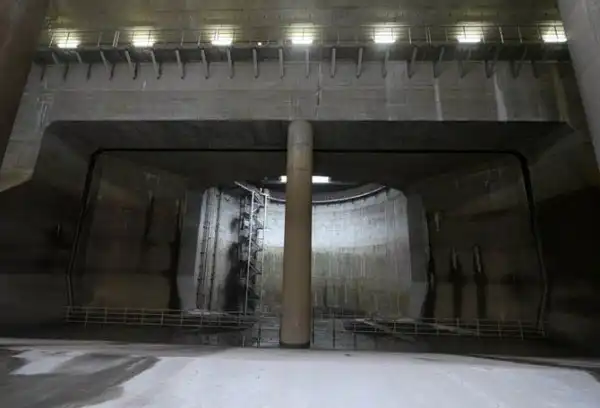

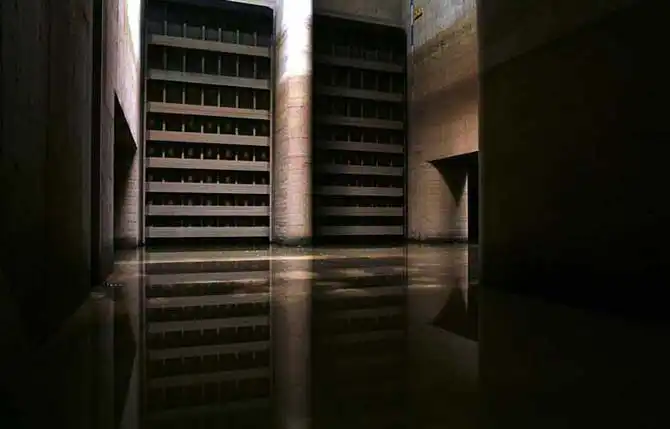

Вид на один из «стаканов»

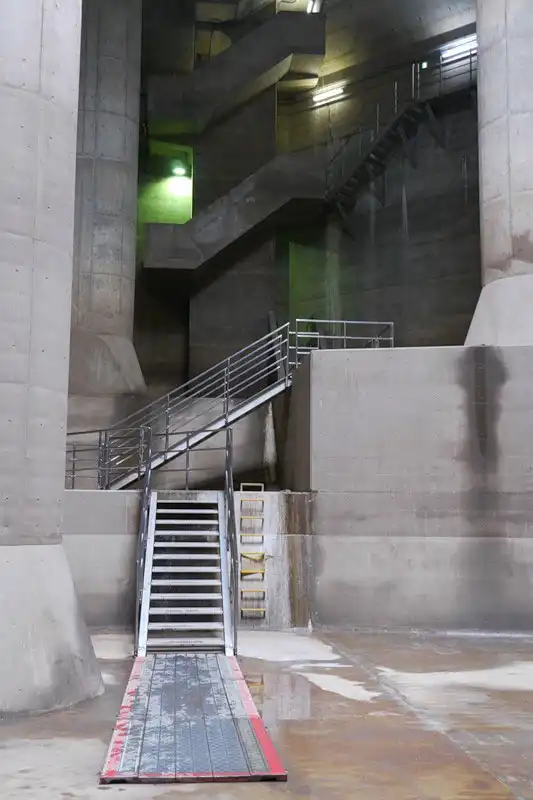

Лестница на поверхность
В конце зала расположено четыре гидронасоса, приводимые в движение газовыми турбинами. Общая мощность насосов 10 миллионов 300 тысяч ватт, пропускная способность 200 кубических метров воды в секунду. Крупный олимпийский плавательный бассейн такая система осушит менее чем за минуту.

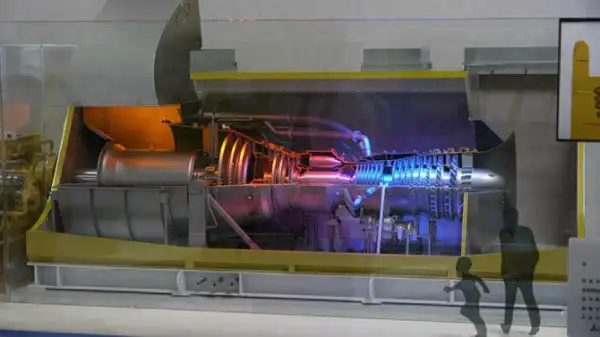

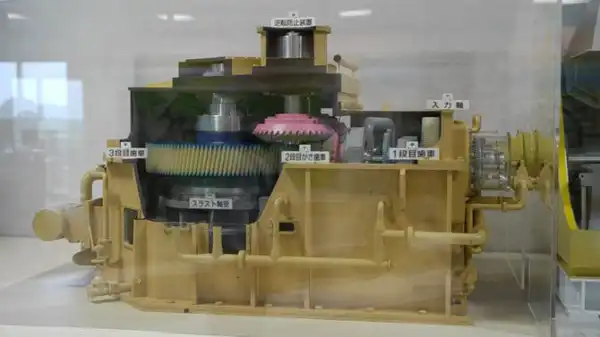

На фотографии действующий макет турбин и редуктора – справа фигурки людей для масштаба.

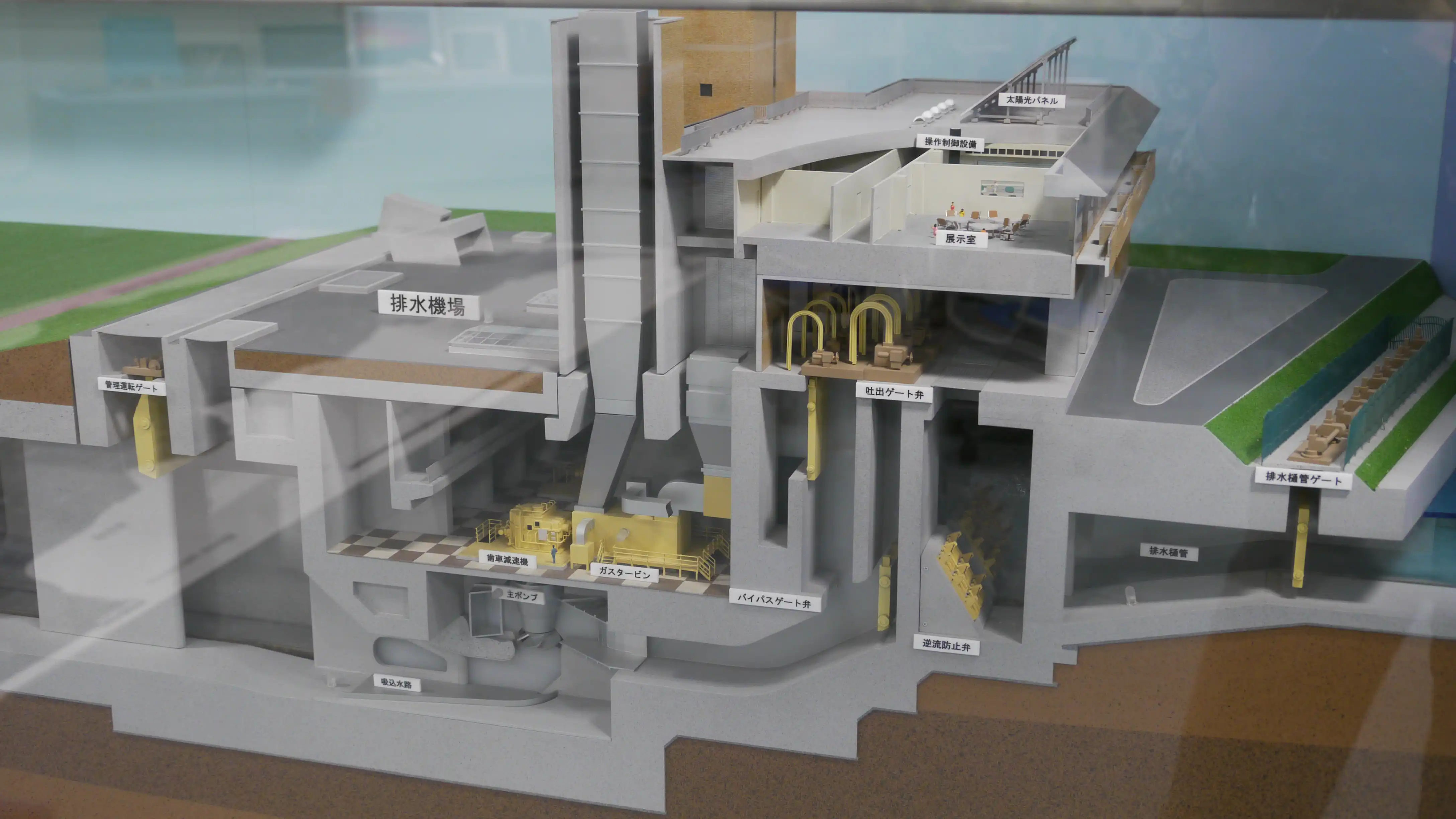

Общий действующий макет системы (масштаб соединительных туннелей в левой части сильно занижен). Если нажать на кнопку, в макет начинает поступать вода, наполнять «стаканы», а затем выкачиваться.
Машинный зал крупнее

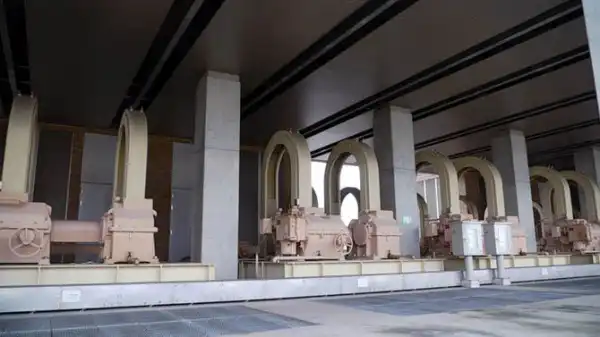

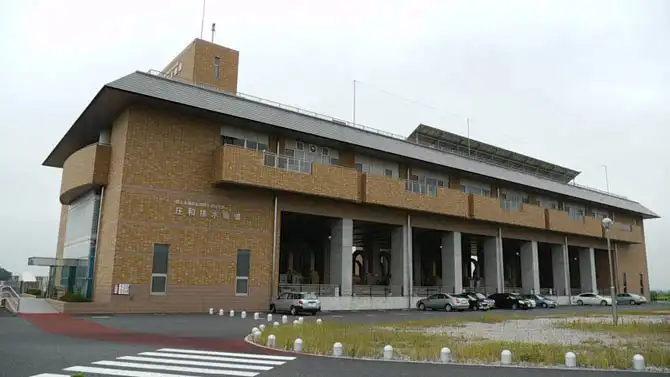

А так выглядит здание снаружи – видны приводы водных заслонок.

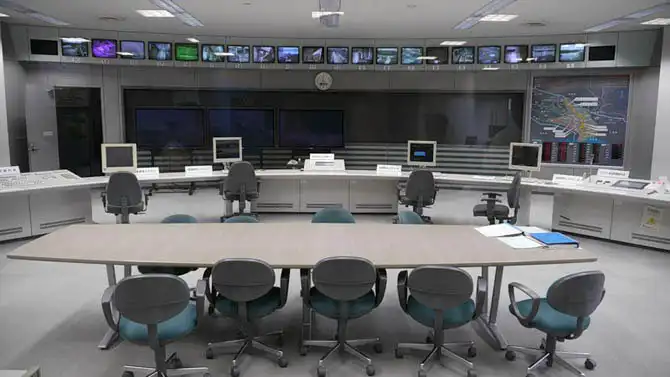

Главная комната управления всей системой.
Исходя из рачетов Токийского МЧС, если общее количество осадков выпавших на Токио составит 550 мм в течение трех дней, река Аракава в районе Кита выйдет из берегов, затопив при этом не менее 97 станций метро. Токио не может себе этого позволить, а системе G-Cans по силам справится с таким наплывом воды.
Также существуют теории, что система G-Cans изначально имеет гораздо более широкое применение, и может использоваться не только в роли коллектора, но как водохранилище для опреснения воды, огромное бомбоубежище, и убежище на случай извержения вулкана Фудзи.
Чтобы хотя бы частично окупить затраты на строительство, руководство превратило объект в туристическую достопримечательность, и осуществляет туристические экскурсии в G-Cans (Сютокэн Гайкаку Хосуйро). При этом экскурсии бесплатны.
Несмотря на экскурсии, не всем и не всегда разрешено посетить G-Cans. Во-первых, даже несмотря на хорошую погоду и ощущение бездействия, объект не прекращает работу ни на минуту.
Тур по G-Cans может быть отменен в любой момент и потребуется экстренная эвакуация.
Из-за этого от всех участников тура требуют знания японского языка или быть в сопровождении переводчика, на случай необходимости.
Также число участников тура также ограничено из соображений безопасности. От посетителей требуется быть в хорошей физической форме, следовать ограничениям в гардеробе (одежде), так как придется спускаться и подниматься по лестницам.
По причине футуристической обстановки объект часто используется для съёмок кинофильмов и телевизионных программ. В частности, там снимался рекламный ролик для автомобиля Land Rover, а действия одного из уровней компьютерной игры Mirror’s Edge проходят внутри G-Cans.
