Устройство замка метки на товарах
От автора: Недавно мне в руки случайно попала противокражная метка-датчик, из тех, что крепят к одежде( или другим товарам ) в магазинах, а на кассе, при оплате – снимают. Я, в общем то, всегда понимал, что такой замок открывается обычным магнитным полем от сильного магнита (под столом у кассирши). Но всегда было любопытно, как же конкретно устроен такой замок на самом деле. Поэтому я с любопытством раскурочил его и решил поделиться полученной информацией с другими людьми, которым не впадло ознакомиться с устройством какого-нибудь забавного девайса. Сильно не бейте за качество фоток. Их будет 5 . Одна из них - пояснительный чертеж, из которого должно быть понятно устройство замка.( за чертежик тоже , пожалуйста , не бейте…Лень мне было автокадить- решил вот так, по старинке, накалякать ручкой) Итак, ножиком раскрываем корпус метки и обнаруживаем, прежде всего, радиочастотный LC контур , состоящий из конденсатора и нескольких витков провода.

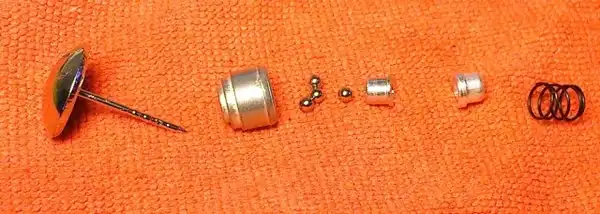

Гвоздь, конусная втулка, шарики, центрирующая втулка, нажимная втулка и пружина.
А вот чертеж, поясняющий работу замка.
На штыре запорного гвоздика есть несколько неглубоких канавок, которые повышают надежность запора замка. Находятся канавки на нескольких уровнях, что позволяет прикреплять метку на одежду разной толщины- от тонких трусов до каких-нибудь толстых польт. ( и не надо морщиться- здесь не урок грамматики )
Одной из главных частей замка является конусная втулка с внутренней конусной поверхностью. Внутри втулки находятся 4 шарика, которые при закрытии замка, как бы заклинивают между конусной поверхностью втулки и между канавками штыря запорного гвоздика. На шарики для надежности нажимает нажимная втулка, которая подпружинивается пружиной. Гвоздь сидит крепко. Он может двигаться только внутрь замка в метке, но не назад...
При открытии замка со стороны этой пружины прикладывается сильное магнитное поле, которое оттягивает нажимную втулку и сами шарики, освобождая тем самым штырь запорного гвоздика. Гвоздь вынимается и после этого товар отдается покупателю. Все просто, надежно и держит вполне крепко.
В заключении прошу поверить, что из магазина я ничего не крал. Радиометка попала ко мне совершенно случайно…
спасибо за внимание.
