Летающая двухстволка
Как вы думаете, мог бы такой самолет быть в реальности и летать ?
Сейчас мы узнаем подробнее …
Сейчас мы узнаем подробнее …
В конце 1951 г. было разработано техническое предложение по созданию двухместного бронированного штурмовика Ил-40 с двумя двигателями АМ-5Ф, с мощным артиллерийским, ракетным и бомбовым вооружением. В подготовке материалов активно участвовали С.Н.Черников, В.М.Германов, Н.П.Столбовой, В.М.Шейнин и другие специалисты. Это предложение, направленное в правительство в январе 1952 г., очень быстро рассмотрели, и уже 1 февраля вышло постановление Совета Министров СССР о проектировании и изготовлении опытного самолета Ил-40.

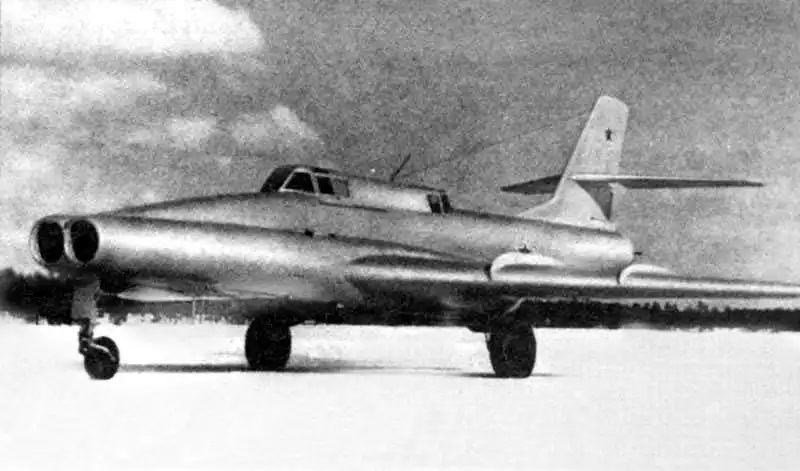

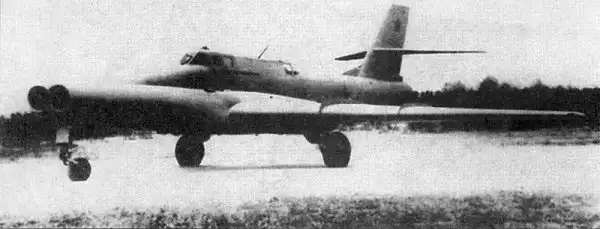

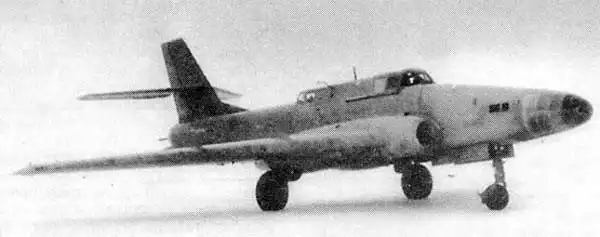

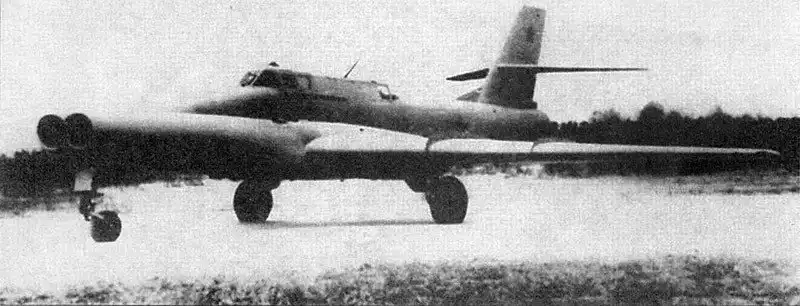

По схеме Ил-40 представлял собой двухдвигательный низкоплан со стреловидным крылом и оперением (угол стреловидности везде 35╟ по линии 0,25 хорд). Шасси было убирающимся, трехстоечным, с носовым колесом. Экипаж состоял из двух человек — летчика и стрелка-радиста. Основной силовой частью конструкции самолета являлся бронекорпус, который воспринимал нагрузки от крепившихся к нему двигателей, носовой и хвостовой частей фюзеляжа, крыльев. В нем размещались негерметизированные кабины экипажа, шесть фюзеляжных топливных баков общей емкостью 4285 литров и часть агрегатов электро- и радиооборудования. Выполнялся бронекорпус из стальных листов толщиной от 3 до 8 мм (в зависимости от условий вероятного поражения защищаемых частей машины оружием наземных войск или самолетов-истребителей).
Для защиты летчика от огня спереди кабины устанавливалась 10-мм бронестенка и 124-мм лобовое стекло в неподвижном козырьке фонаря. Боковые стекла козырька имели толщину 68 мм. От огня сверху и сзади летчика защищали 8-мм бронелист на сдвижной части фонаря и 16-мм бронезаголовник сиденья. Кабина стрелка также имела сильную бронезащиту из стальных листов толщиной 4-10 мм. В кабинах экипажа устанавливались катапультируемые сиденья: летчик катапультировался вверх-назад под углом 16 градусов, а стрелок — вверх-вперед под углом 9 градусов. Фонари кабин имели две независимые системы аварийного открывания — воздушную (действующую от шторки катапультируемого сиденья) и электрическую (срабатывающую от нажатия кнопки на борту кабины). Над созданием конструкции фюзеляжа, бронекорпуса, фонаря кабины экипажа, установкой катапультируемых кресел работали В.А.Борог, Ю.В.Комм, Е.А.Шушпанов, М.К.Цимбалюк, А.А.Белов, А.С.Артамонов, Г.В.Новожилов, И.Я.Катырев.А.А. Шахнович, С.И.Дмитриев.
По бортам бронекорпуса между лонжеронами центроплана, в непосредственной близости к продольной оси самолета устанавливались двигатели АМ-5Ф с форсажными камерами, каждый из которых имел взлетную тягу без форсажа 2150 кгс, а при форсаже — 2700 кгс. Такое расположение двигателей упрощало управление самолетом при выходе из строя одного из них. Воздухозаборники несколько выступали за переднюю кромку крыла, а воздухозаборные каналы проходили через передний лонжерон центроплана. Через задний лонжерон были пропущены выхлопные трубы двигателей. В этих местах передний и задний лонжероны центроплана имели кольцеобразную форму. С внешней стороны и снизу двигатели защищались броней толщиной 4 мм. Разработка силовой установки Ил-40 велась под руководством Г.М.Литвиновича. Общий вес металлической и прозрачной брони на самолете вместе с креплениями был равен 1918 кг.
Носовая часть фюзеляжа крепилась к передней бронестенке бронекорпуса. В ней размещались шесть пушек НР-23 калибра 23 мм конструкции А.Э.Нудельмана и А.А.Рихтера, а также передняя стойка шасси в убранном положении и часть оборудования. Пушки имели темп стрельбы 800 выстрелов в минуту и устанавливались по три с каждого борта. Концы их стволов выступали наружу, боезапас состоял из 900 снарядов — по 150 на пушку.
Хвостовая часть фюзеляжа, крепившаяся к задней бронестенке бронекорпуса, несла вертикальное оперение, на половине высоты которого устанавливалось неподвижное горизонтальное оперение. Кроме того, здесь размещались агрегаты специального оборудования самолета. По бокам и снизу хвостовой части имелись три больших тормозных щитка с перфорированной поверхностью, которые могли открываться в полете на угол до 50 градусов. Боковые щитки делали это традиционно — против потока, а нижний имел особенность — он открывался по потоку. Тормозные щитки улучшали характеристики маневренности самолета над полем боя, облегчая атаку наземных целей с пикирования.
Завершалась хвостовая часть фюзеляжа подвижной кормовой пушечной установкой Ил-К10, дистанционно управляемой из кабины стрелка. Она была предназначена для защиты задней полусферы самолета от атак воздушного противника и для поражения наземных целей после выхода штурмовика из атаки. Установка имела одну пушку НР-23 с боезапасом 200 снарядов, которая с помощью электрогидравлического следящего привода могла отклоняться на 55╟ вверх, 40╟ вниз и на 60╟ вправо и влево. Максимальные угловые скорости вращения оружия составляли 42 град./сек (по горизонтали) и 38 град/ сек (по вертикали). Носовая и кормовая пушечные установки создавались в подразделении В.А.Федорова. Техническую документацию на дистанционное управление кормовой установкой выпускал А.П.Журавленко.
Трапециевидное в плане крыло площадью 52,3 м2 имело аэродинамическую компоновку из профилей ЦАГИ: СР-10с-12 с относительной толщиной 18,44% у корня и СР-11-12 с относительной толщиной 12,86% на конце. Оно состояло из центроплана, неразъемно соединенного с бронекорпусом, и двух отъемных частей. На центроплане имелся отклоняемый посадочный щиток, а на отъемных частях устанавливались выдвижные закрылки типа ЦАГИ. Конструкция крыла и взлетно-посадочной механизации разрабатывалась под руководством Е.И.Санкова.
Большая относительная толщина крыла позволила не только убрать туда главные ноги шасси, но и создать там четыре небольших бомбоотсека — для внутренней подвески в каждом бомб массой до 100 кг. Кроме того, под центропланом и отъемными частями крыла устанавливались четыре балочных держателя, на которые могли подвешиваться или две бомбы массой до 500 кг, или реактивные орудия типа ОРО с неуправляемыми снарядами ТРС-132 и ТРС-82, или подвесные топливные баки на держателях под центропланом общей емкостью 1100 литров. Нормальная бомбовая нагрузка Ил-40 в соответствии с постановлением правительства и ТТТ заказчика равнялась 400 кг, а в перегрузочном варианте самолет мог нести 1000 кг бомб. Имелась возможность в счет перегрузки установить реактивные орудия с восемью ТРС-132 и двенадцатью ТРС-82. Над бомбовым вооружением работали специалисты под руководством Д.И.Коклина. Стабилизатор и киль самолета — двухлонжеронные, рули имели весовую балансировку и осевую аэродинамическую компенсацию, а также триммеры. Ведущим конструктором оперения был Н.И.Максимов.
Работы по созданию самолета Ил-40 шли очень быстрыми темпами. Тут сказывались как организаторские способности С.В.Ильюшина, так и большой опыт и высокая квалификация конструкторского коллектива. Уже через три с половиной месяца после выхода в свет постановления правительства комиссия ВВС во главе с боевым летчиком-штурмовиком генерал-майором авиации А.Д.Рейно ознакомилась с макетом Ил-40 и дала положительный отзыв. В феврале 1953 г. завершили постройку опытного самолета Ил-40. После непродолжительной аэродромной отработки бортовых систем и оборудования 7 марта 1953 г. летчик-испытатель В.К.Коккинаки поднял Ил-40 в воздух. Вместе с ним в программе испытаний участвовал инженер А.П.Виноградов, который во время полетов находился в кабине стрелка-радиста. Ведущим инженером по заводским летным испытаниям Ил-40 назначили А.И.Жуковского. В первых испытательных полетах оценивались и получили ╚добро╩ пилота летно-технические данные самолета, характеристики его устойчивости и управляемости. В конце марта 1953 г. Коккинаки вылетел на полигон ╚Фаустово╩ для испытания передней пушечной установки стрельбой по наземной цели.
Опытный летчик подошел к полигону на высоте 5000 метров, ввел самолет в пологое пикирование, нажал гашетки пушек и… сразу же перестал видеть цель — вырывавшееся из стволов пушек пламя ослепило его. Одновременно самопроизвольно резко сбавили обороты, а затем и отключились двигатели. Коккинаки прекратил стрельбу, сумел снова запустить двигатели (благодаря запасу высоты) и вернулся на базу. О случившемся сразу доложили Ильюшину, который приказал срочно разработать программу проведения исследований неустойчивых режимов работы двигателей при стрельбе из передней пушечной установки самолета Ил-40. Затем была выпущена техническая документация по установке на стволы пушек двух типов надульников, а также восьми типов различного рода насадков, отводивших пороховые газы в стороны от воздухозаборников.
Испытания по этой программе начались 1 апреля 1953 г. Ведущим инженером назначили опытного специалиста-вооруженца М.Г.Овчинникова. Стрельба в тире при работающих двигателях (с одновременной высокоскоростной киносъемкой процессов, происходящих на дульных срезах пушек) и в полете показала, что применение надульников и насадок не дает положительных результатов — двигатель сбрасывает обороты уже при стрельбе только из одной пушки очередью в 5 — 10 снарядов. Исследования в этом направлении прекратились. Кроме того, при испытаниях выяснилось, что помимо пороховых газов к неустойчивой работе двигателей приводят изменения давления и температурные неравномерности в потоке на входе в воздухозаборники.
Решили заменить шесть пушек НР-23 четырьмя более мощными и скорострельными пушками ТКБ-495А, у которых при таком же калибре (23 мм) темп стрельбы был в полтора раза выше — 1300 выстрелов в минуту. При этом вес ТКБ-495А по сравнению с весом НР-23 возрос всего на 4 кг. Пушки ТКБ-495А проектировали под руководством Н.М.Афанасьева и Н.Ф.Макарова в Тульском конструкторском бюро. Позднее их приняли на вооружение советских ВВС под обозначением АМ-23. На Ил-40 каждая пушка имела в боезапасе по 225 снарядов. Мощь огня четырех ТКБ-495А была равноценна мощи огня шести НР-23. Пушкой ТКБ-495А оснастили и кормовую пушечную установку самолета.
Для передних пушек ТКБ-495А сконструировали газоотводную камеру, являющуюся одновременно носовой частью штурмовика. Камера предназначалась для отвода во внешний поток газов, образующихся при стрельбе. Она представляла собой изолированный от фюзеляжа съемный отсек, выполненный из листовой жароупорной стали, в нижней части которого имелся люк с двумя створками. Их открытие блокировалось с системой управления огнем пушек. При стрельбе пороховые газы должны были через люк выходить из камеры наружу, минуя воздухозаборники двигателей.
Пушки ТКБ-495А и газовая камера были установлены на первой опытной машине. Тут же возникли проблемы. При стрельбе из передних пушек в отсеке газоотводной камеры, где собирались стреляные гильзы и звенья, стали происходить вспышки скапливающихся там газов — иногда даже возникала деформация конструкции камеры. Быстро нашли способ устранить дефект: эффективный продув отсека гильз и установленные на стволах пушек надульники обеспечили стабильную работу двигателей при стрельбе из передней пушечной установки.
Во время испытательных полетов была продемонстрирована залповая стрельба из всех пушек длинными очередями без нарушения нормальной работы двигателей. В подтверждение приведу документ следующего содержания: ╚Последняя конструкция носовой установки с газовой камерой обеспечила надежную стрельбу и работу Двигателей независимо от высоты и скорости полета, режима работы двигателей и продолжительности ведения огня. Кроме этого ликвидировано ослепление летчика в момент стрельбы. Во время стрельбы на различных углах пикирования, как с применением тормозных щитков, так и без них поведение самолета нормальное, особенностей нет. Наведение на цель легкое, уверенное, в пикировании самолет идет устойчиво. Пользование прицелом удобное… При непрерывном выпуске 320 штук снарядов из носовой установки, запах пороховых газов в кабине летчика ощущается незначительно. Ведущий летчик генерал-майор авиации В. К. Коккинаки. 29 декабря 1953г.╩.
Об итогах заводских испытаний сразу доложили министру авиационной промышленности П.В.Дементьеву, который, зная, что этим вопросом интересуется высшее руководство страны, направляет в Президиум Совмина СССР на имя Г.М.Маленкова докладную записку. Он сообщает, в том числе, и о трудностях, встретившихся при проведении испытаний и послуживших причиной срыва срока предъявления самолета Ил-40 на государственные испытания в июле 1953 г. Реакция последовала незамедлительно. Уже 31 декабря 1953 г. заместитель министра обороны Маршал Советского Союза А.М.Василевский своим приказом назначает специальную комиссию для проведения государственных испытаний. Ее возглавил Герой Советского Союза генерал-майор авиации М.Г.Скляров, в годы Великой Отечественной войны командовавший гвардейским штурмовым авиаполком.
В начале 1954 г. опытный завод устранил на Ил-40 недостатки, выявленные в заводских испытаниях, и произвел замену двигателей. Самолет 21 января поступил в ГК НИИ ВВС. Государственные испытания продолжались недолго, и уже 15 марта завершились. Ведущим летчиком был майор В.С.Кипелкин, летчиками облета — Герои Советского Союза полковники Ю.А.Антипов, И.М.Дзюба, В.А.Иванов, В.Г.Иванов. Старший лейтенант А.А.Яблонский выполнял обязанности ведущего стрелка-радиста. Ведущие инженеры — А.С.Розанов, С.Г.Фролов. Во время государственных испытаний Ил-40 с нормальным полетным весом 16200 кг, имея на борту полный пушечный боезапас и бомбовый груз массой 400 кг, показал у земли максимальную скорость 910 км/ч, а на высоте 1000 метров — 950 км/ч. Тактический радиус действия самолета с перегрузочным полетным весом 17275 кг и с подвесными топливными баками равнялся 270 км.
Военные специалисты отмечали, что штурмовик по технике пилотирования прост. Летный состав, хорошо знакомый с реактивными самолетами МиГ-17 и Ил-28, без особого труда освоит полеты на Ил-40 — днем и ночью, в любых метеорологических условиях. Поведение самолета на больших приборных скоростях и числах М (вплоть до Мкрит=0,89) негативных особенностей не имело. Ил-40 мог выполнять фигуры простого пилотажа. При выходе на большие углы атаки возникала предупредительная тряска — как на самолетах-истребителях со стреловидными крыльями. Установка двух двигателей пилотирование не усложнила, но повысила безопасность полета.
Были оценены и тактические особенности Ил-40 по сравнению с поршневым штурмовиком Ил-10М, состоявшим в то время на вооружении ВВС. Сравнительный анализ показал, что Ил-40 значительно превосходит Ил-10М по максимальной скорости горизонтального полета, диапазону скоростей, скороподъемности, высотам практического применения, по бомбовой нагрузке и мощи артиллерийского вооружения. Отмечалось, что тактический радиус действия и оборудование самолета позволяют использовать его без перебазирования для непосредственной поддержки наземных войск на глубине до 250 км. Ил-40 мог также вести тактическую визуальную и фоторазведку в интересах авиационного и общевойскового командования. На государственных испытаниях проводился воздушный бой Ил-40 с истребителями МиГ-15бис и МиГ-17. Было установлено, что ведение прицельной пушечной стрельбы по маневрирующему штурмовику затруднено ввиду больших горизонтальных и вертикальных скоростей Ил-40, их широкого диапазона и наличия у этого самолета эффективных воздушных тормозов.
При выполнении атак по наземным целям Ил-40 оказался более устойчивым в управлении, чем Ил-10М. Он создавал большую плотность огня, имея более высокую меткость стрельбы. Одновременное применение всех четырех пушек не влияло на пилотирование самолета, отдача при стрельбе была небольшой. Самолет испытывали при бомбометаниях с пикирования под углом от 30 до 50 градусов, а также с горизонтального полета на высоте 300 метров при скорости 700 км/час. Поражающее воздействие оружия Ил-40 оказалось очень сильным. Однако в процессе выполнения полетов со скольжением и одновременным ведением залпового огня из передней пушечной установки (на заводских испытаниях залповый огонь велся при прямолинейном движении самолета к цели) были случаи самопроизвольного выключения или значительного снижения оборотов с одновременным увеличением выше допустимой температуры газов — у двигателя, расположенного со стороны, противоположной направлению скольжения.
Еще испытатели обратили внимание на чрезмерно заднюю эксплуатационную центровку самолета, равную 36 — 38% САХ. В сочетании с небольшой базой шасси это приводило к продольной раскачке самолета при движении по неровному грунту полевых аэродромов, усложняло выполнение руления, взлета и посадки. В целом военные летчики высоко оценили летно-тактические характеристики Ил-40, рекомендовали его к серийному производству и принятию на вооружение ВВС после устранения выявленных недостатков. Главком ВВС маршал авиации П.Ф.Жигарев утвердил 22 апреля 1954 г. акт по результатам государственных испытаний. После этого первый опытный Ил-40 совершал лишь эпизодические полеты. Летом 1956 г. на аэродроме в Кубинке его продемонстрировали делегации ВВС США, прибывшей в Москву на празднование Дня Воздушного Флота. Самолет получил высокую оценку гостей — они признали, что подобной машины не имеет ни одна страна в мире.
Случаи заглохания двигателей самолета Ил-40 при стрельбе из передних пушек заставили конструкторов искать новые решения. Совместно со специалистами ЦИАМ и НИИ-2 (ныне ГосНИИ АС) рассмотрели возможность увеличения газодинамической устойчивости двигателей, но оказалось, что при этом снижаются их тяговые характеристики. Разработали также систему уменьшения подачи топлива в двигатель на время стрельбы, давшую положительные результаты. Однако Ильюшин предложил более кардинальный способ: применить принципиально иное взаимное расположение воздухозаборников двигателей и пушек, при котором полностью устранялось влияние стрельбы на работу силовой установки. В порядке инициативы начали постройку второго опытного самолета Ил-40П. На нем предполагалось проверить эффективность новой компоновки. Эту работу узаконили 16 октября 1954 г., когда вышло постановление правительства о запуске Ил-40 в серийное производство на авиационном заводе ╧168 в Ростове-на-Дону. В том же документе шла речь и о постройке второго опытного самолета.
Внешне Ил-40П отличался от первой опытной машины. Основные доработки произвели в носовой части фюзеляжа до передней бронеперегородки бронекорпуса. Отдельные боковые воздухозаборники двигателей были удлинены вперед и заменены одним лобовым воздухозаборником с двумя расходящимися (вид в плане) воздушными каналами. Носовую пушечную установку сняли и перенесли на нижнюю поверхность фюзеляжа, за отсек передней стойки шасси, где все четыре пушки ТКБ-495А монтировались на специальном лафете. Для защиты стволов пушек от попадания посторонних предметов на земле, вылетающих из-под колеса передней стойки шасси, перед стволами установили противогрязевые щитки, выпуск которых был сблокирован с выпуском передней стойки.
Предполагалось, что конструкция крепления лафета к фюзеляжу будет подвижной и позволит отклонять всю пушечную установку вниз на угол 25 градусов, благодаря чему летчик смог бы вести продолжительный пушечный огонь по линейным наземным целям. Но на опытной машине крепление лафета к фюзеляжу сделали неподвижным. В соответствии с пожеланиями военных нормальную бомбовую нагрузку на Ил-40П увеличили до 1000 кг, а в перегрузочном варианте самолет мог нести 1400 кг бомб. На второй опытный самолет установили более мощные двигатели РД-9В тягой по 2600 кгс, которые с включенным форсажем имели взлетную тягу по 3250 кгс. Вся остальная конструкция Ил-40П оставалась неизменной по сравнению с первой опытной машиной.
В начале 1955 г. закончили постройку второго опытного самолета Ил-40П, и 14 февраля В.К.Коккинаки впервые поднял его в воздух. Ведущим инженером по испытаниям был Я.А.Кутепов. Тщательные испытания вооружения на всех возможных режимах боевого применения показали, что Ил-40П может вести залповую стрельбу из пушек и производить пуск крупнокалиберных реактивных снарядов ТРС-212 при любом положении самолета и любых режимах работы двигателей, на всех скоростях и высотах, без влияния стрельбы на работу силовой установки. Перенос передней стоики шасси вперед и увеличение базы шасси положительно сказалось на устойчивости движения самолета по земле. По требованию военных, сопровождавших заводские испытания самолета, на подвижной части фонаря кабины пилота Ил-40П установили зеркальный перископ, обеспечив тем самым хороший обзор верхней задней полусферы.
Государственные испытания начались 12 октября 1955 г. Военные летчики убедились, что главный дефект самолета устранен, и подтвердили свой прежний вывод о необходимости серийного производства Ил-40П и принятии его на вооружение ВВС. В результате был подготовлен соответствующий проект постановления правительства, который завизировали министр обороны Г.К.Жуков, Главком ВВС П.Ф.Жигарев, министр авиационной промышленности П.В.Дементьев и другие официальные лица. Работу по самолету Ил-40 поддерживали председатель Совмина СССР Н.А.Булганин и его заместители В.А.Малышев, М.В.Хруничев, С.И.Руденко. Одновременно на ростовском заводе ╧168 развертывался серийный выпуск Ил-40. Как обычно бывает в таких случаях, пришлось перестраивать значительную часть производства, разрабатывать и внедрять новые технологические процессы. Серию заложили из 40 машин. Первые пять носовых частей фюзеляжа Ил-40П из-за изменения их конструкции изготовили на опытном заводе ОКБ, директором которого в то время был Д.Е.Кофман. К весне 1956 г. на площадке летно-испытательной станции 168-го завода находилось пять серийных Ил-40П — на них проводили аэродромные отработки.
В разгар этой деятельности вышло Постановление правительства от 13 апреля 1956 г. о снятии самолета Ил-40П с серийного производства и прекращении всех работ по нему ╚в связи с оснащением Советской Армии новыми видам и оружия╩. На заводе ╧168 задел по серийным Ил-40П полностью уничтожили. Приказом министра обороны СССР от 20 апреля 1956 г. в составе советских ВВС упраздняется штурмовая авиация. На смену ей идет истребительно-бомбардировочная авиация — новая военная доктрина учитывает возможность применения тактического ядерного оружия и по-иному рассматривает функции ВВС над полем боя. По мнению тогдашних военных специалистов, основные силы должны быть направлены для ударов по объектам, расположенным за пределами досягаемости огня сухопутных войск. Таким образом, наличие в составе ВВС специализированного самолета-штурмовика (в данном случае Ил-40) становилось ненужным. Только спустя два десятилетия, анализируя действия авиации в локальных конфликтах, вновь признали необходимость в таких самолетах для непосредственной поддержки наземных войск на поле боя. При разработке Ил-40 предусматривалось создание на базе его конструкции нескольких модификаций.
ЛТХ:
Модификация Ил-40П
Размах крыла, м 17.00
Длина самолета,м 17.22
Высота самолета,м 5.76
Площадь крыла,м2 54.10
Масса, кг
пустого самолета 12190
нормальная взлетная 16600
максимальная взлетная 17600
Топливо, кг
внутренние топливо 3300
ПТБ 1150
Тип двигателя 2 ТРД РД-9В
Тяга, кгс
номинальная 2 х 2150
максимальная 2 х 3300
Максимальная скорость, км/ч
у земли 993
на высоте 954
Практическая дальность, км 1300
Боевой радиус действия, км 400
Практический потолок, м 11200
Макс. эксплуатационная перегрузка 5
Экипаж, чел 2
Вооружение: пять 23-мм пушки (4 с боезапасом 225 снарядов на едином подфюзеляжном лафете, поворотном в вертикальной плоскости и 1 кормовая установка с одной пушкой (200 снарядов) имеющей дистанционное управление.)
Бомбовая нагрузка — 1000 кг (1400 максимальная)
Бомбы и НАР на внешней подвеске.
По схеме Ил-40 представлял собой двухдвигательный низкоплан со стреловидным крылом и оперением (угол стреловидности везде 35╟ по линии 0,25 хорд). Шасси было убирающимся, трехстоечным, с носовым колесом. Экипаж состоял из двух человек — летчика и стрелка-радиста. Основной силовой частью конструкции самолета являлся бронекорпус, который воспринимал нагрузки от крепившихся к нему двигателей, носовой и хвостовой частей фюзеляжа, крыльев. В нем размещались негерметизированные кабины экипажа, шесть фюзеляжных топливных баков общей емкостью 4285 литров и часть агрегатов электро- и радиооборудования. Выполнялся бронекорпус из стальных листов толщиной от 3 до 8 мм (в зависимости от условий вероятного поражения защищаемых частей машины оружием наземных войск или самолетов-истребителей).
Для защиты летчика от огня спереди кабины устанавливалась 10-мм бронестенка и 124-мм лобовое стекло в неподвижном козырьке фонаря. Боковые стекла козырька имели толщину 68 мм. От огня сверху и сзади летчика защищали 8-мм бронелист на сдвижной части фонаря и 16-мм бронезаголовник сиденья. Кабина стрелка также имела сильную бронезащиту из стальных листов толщиной 4-10 мм. В кабинах экипажа устанавливались катапультируемые сиденья: летчик катапультировался вверх-назад под углом 16 градусов, а стрелок — вверх-вперед под углом 9 градусов. Фонари кабин имели две независимые системы аварийного открывания — воздушную (действующую от шторки катапультируемого сиденья) и электрическую (срабатывающую от нажатия кнопки на борту кабины). Над созданием конструкции фюзеляжа, бронекорпуса, фонаря кабины экипажа, установкой катапультируемых кресел работали В.А.Борог, Ю.В.Комм, Е.А.Шушпанов, М.К.Цимбалюк, А.А.Белов, А.С.Артамонов, Г.В.Новожилов, И.Я.Катырев.А.А. Шахнович, С.И.Дмитриев.
По бортам бронекорпуса между лонжеронами центроплана, в непосредственной близости к продольной оси самолета устанавливались двигатели АМ-5Ф с форсажными камерами, каждый из которых имел взлетную тягу без форсажа 2150 кгс, а при форсаже — 2700 кгс. Такое расположение двигателей упрощало управление самолетом при выходе из строя одного из них. Воздухозаборники несколько выступали за переднюю кромку крыла, а воздухозаборные каналы проходили через передний лонжерон центроплана. Через задний лонжерон были пропущены выхлопные трубы двигателей. В этих местах передний и задний лонжероны центроплана имели кольцеобразную форму. С внешней стороны и снизу двигатели защищались броней толщиной 4 мм. Разработка силовой установки Ил-40 велась под руководством Г.М.Литвиновича. Общий вес металлической и прозрачной брони на самолете вместе с креплениями был равен 1918 кг.
Носовая часть фюзеляжа крепилась к передней бронестенке бронекорпуса. В ней размещались шесть пушек НР-23 калибра 23 мм конструкции А.Э.Нудельмана и А.А.Рихтера, а также передняя стойка шасси в убранном положении и часть оборудования. Пушки имели темп стрельбы 800 выстрелов в минуту и устанавливались по три с каждого борта. Концы их стволов выступали наружу, боезапас состоял из 900 снарядов — по 150 на пушку.
Хвостовая часть фюзеляжа, крепившаяся к задней бронестенке бронекорпуса, несла вертикальное оперение, на половине высоты которого устанавливалось неподвижное горизонтальное оперение. Кроме того, здесь размещались агрегаты специального оборудования самолета. По бокам и снизу хвостовой части имелись три больших тормозных щитка с перфорированной поверхностью, которые могли открываться в полете на угол до 50 градусов. Боковые щитки делали это традиционно — против потока, а нижний имел особенность — он открывался по потоку. Тормозные щитки улучшали характеристики маневренности самолета над полем боя, облегчая атаку наземных целей с пикирования.
Завершалась хвостовая часть фюзеляжа подвижной кормовой пушечной установкой Ил-К10, дистанционно управляемой из кабины стрелка. Она была предназначена для защиты задней полусферы самолета от атак воздушного противника и для поражения наземных целей после выхода штурмовика из атаки. Установка имела одну пушку НР-23 с боезапасом 200 снарядов, которая с помощью электрогидравлического следящего привода могла отклоняться на 55╟ вверх, 40╟ вниз и на 60╟ вправо и влево. Максимальные угловые скорости вращения оружия составляли 42 град./сек (по горизонтали) и 38 град/ сек (по вертикали). Носовая и кормовая пушечные установки создавались в подразделении В.А.Федорова. Техническую документацию на дистанционное управление кормовой установкой выпускал А.П.Журавленко.
Трапециевидное в плане крыло площадью 52,3 м2 имело аэродинамическую компоновку из профилей ЦАГИ: СР-10с-12 с относительной толщиной 18,44% у корня и СР-11-12 с относительной толщиной 12,86% на конце. Оно состояло из центроплана, неразъемно соединенного с бронекорпусом, и двух отъемных частей. На центроплане имелся отклоняемый посадочный щиток, а на отъемных частях устанавливались выдвижные закрылки типа ЦАГИ. Конструкция крыла и взлетно-посадочной механизации разрабатывалась под руководством Е.И.Санкова.
Большая относительная толщина крыла позволила не только убрать туда главные ноги шасси, но и создать там четыре небольших бомбоотсека — для внутренней подвески в каждом бомб массой до 100 кг. Кроме того, под центропланом и отъемными частями крыла устанавливались четыре балочных держателя, на которые могли подвешиваться или две бомбы массой до 500 кг, или реактивные орудия типа ОРО с неуправляемыми снарядами ТРС-132 и ТРС-82, или подвесные топливные баки на держателях под центропланом общей емкостью 1100 литров. Нормальная бомбовая нагрузка Ил-40 в соответствии с постановлением правительства и ТТТ заказчика равнялась 400 кг, а в перегрузочном варианте самолет мог нести 1000 кг бомб. Имелась возможность в счет перегрузки установить реактивные орудия с восемью ТРС-132 и двенадцатью ТРС-82. Над бомбовым вооружением работали специалисты под руководством Д.И.Коклина. Стабилизатор и киль самолета — двухлонжеронные, рули имели весовую балансировку и осевую аэродинамическую компенсацию, а также триммеры. Ведущим конструктором оперения был Н.И.Максимов.
Работы по созданию самолета Ил-40 шли очень быстрыми темпами. Тут сказывались как организаторские способности С.В.Ильюшина, так и большой опыт и высокая квалификация конструкторского коллектива. Уже через три с половиной месяца после выхода в свет постановления правительства комиссия ВВС во главе с боевым летчиком-штурмовиком генерал-майором авиации А.Д.Рейно ознакомилась с макетом Ил-40 и дала положительный отзыв. В феврале 1953 г. завершили постройку опытного самолета Ил-40. После непродолжительной аэродромной отработки бортовых систем и оборудования 7 марта 1953 г. летчик-испытатель В.К.Коккинаки поднял Ил-40 в воздух. Вместе с ним в программе испытаний участвовал инженер А.П.Виноградов, который во время полетов находился в кабине стрелка-радиста. Ведущим инженером по заводским летным испытаниям Ил-40 назначили А.И.Жуковского. В первых испытательных полетах оценивались и получили ╚добро╩ пилота летно-технические данные самолета, характеристики его устойчивости и управляемости. В конце марта 1953 г. Коккинаки вылетел на полигон ╚Фаустово╩ для испытания передней пушечной установки стрельбой по наземной цели.
Опытный летчик подошел к полигону на высоте 5000 метров, ввел самолет в пологое пикирование, нажал гашетки пушек и… сразу же перестал видеть цель — вырывавшееся из стволов пушек пламя ослепило его. Одновременно самопроизвольно резко сбавили обороты, а затем и отключились двигатели. Коккинаки прекратил стрельбу, сумел снова запустить двигатели (благодаря запасу высоты) и вернулся на базу. О случившемся сразу доложили Ильюшину, который приказал срочно разработать программу проведения исследований неустойчивых режимов работы двигателей при стрельбе из передней пушечной установки самолета Ил-40. Затем была выпущена техническая документация по установке на стволы пушек двух типов надульников, а также восьми типов различного рода насадков, отводивших пороховые газы в стороны от воздухозаборников.
Испытания по этой программе начались 1 апреля 1953 г. Ведущим инженером назначили опытного специалиста-вооруженца М.Г.Овчинникова. Стрельба в тире при работающих двигателях (с одновременной высокоскоростной киносъемкой процессов, происходящих на дульных срезах пушек) и в полете показала, что применение надульников и насадок не дает положительных результатов — двигатель сбрасывает обороты уже при стрельбе только из одной пушки очередью в 5 — 10 снарядов. Исследования в этом направлении прекратились. Кроме того, при испытаниях выяснилось, что помимо пороховых газов к неустойчивой работе двигателей приводят изменения давления и температурные неравномерности в потоке на входе в воздухозаборники.
Решили заменить шесть пушек НР-23 четырьмя более мощными и скорострельными пушками ТКБ-495А, у которых при таком же калибре (23 мм) темп стрельбы был в полтора раза выше — 1300 выстрелов в минуту. При этом вес ТКБ-495А по сравнению с весом НР-23 возрос всего на 4 кг. Пушки ТКБ-495А проектировали под руководством Н.М.Афанасьева и Н.Ф.Макарова в Тульском конструкторском бюро. Позднее их приняли на вооружение советских ВВС под обозначением АМ-23. На Ил-40 каждая пушка имела в боезапасе по 225 снарядов. Мощь огня четырех ТКБ-495А была равноценна мощи огня шести НР-23. Пушкой ТКБ-495А оснастили и кормовую пушечную установку самолета.
Для передних пушек ТКБ-495А сконструировали газоотводную камеру, являющуюся одновременно носовой частью штурмовика. Камера предназначалась для отвода во внешний поток газов, образующихся при стрельбе. Она представляла собой изолированный от фюзеляжа съемный отсек, выполненный из листовой жароупорной стали, в нижней части которого имелся люк с двумя створками. Их открытие блокировалось с системой управления огнем пушек. При стрельбе пороховые газы должны были через люк выходить из камеры наружу, минуя воздухозаборники двигателей.
Пушки ТКБ-495А и газовая камера были установлены на первой опытной машине. Тут же возникли проблемы. При стрельбе из передних пушек в отсеке газоотводной камеры, где собирались стреляные гильзы и звенья, стали происходить вспышки скапливающихся там газов — иногда даже возникала деформация конструкции камеры. Быстро нашли способ устранить дефект: эффективный продув отсека гильз и установленные на стволах пушек надульники обеспечили стабильную работу двигателей при стрельбе из передней пушечной установки.
Во время испытательных полетов была продемонстрирована залповая стрельба из всех пушек длинными очередями без нарушения нормальной работы двигателей. В подтверждение приведу документ следующего содержания: ╚Последняя конструкция носовой установки с газовой камерой обеспечила надежную стрельбу и работу Двигателей независимо от высоты и скорости полета, режима работы двигателей и продолжительности ведения огня. Кроме этого ликвидировано ослепление летчика в момент стрельбы. Во время стрельбы на различных углах пикирования, как с применением тормозных щитков, так и без них поведение самолета нормальное, особенностей нет. Наведение на цель легкое, уверенное, в пикировании самолет идет устойчиво. Пользование прицелом удобное… При непрерывном выпуске 320 штук снарядов из носовой установки, запах пороховых газов в кабине летчика ощущается незначительно. Ведущий летчик генерал-майор авиации В. К. Коккинаки. 29 декабря 1953г.╩.
Об итогах заводских испытаний сразу доложили министру авиационной промышленности П.В.Дементьеву, который, зная, что этим вопросом интересуется высшее руководство страны, направляет в Президиум Совмина СССР на имя Г.М.Маленкова докладную записку. Он сообщает, в том числе, и о трудностях, встретившихся при проведении испытаний и послуживших причиной срыва срока предъявления самолета Ил-40 на государственные испытания в июле 1953 г. Реакция последовала незамедлительно. Уже 31 декабря 1953 г. заместитель министра обороны Маршал Советского Союза А.М.Василевский своим приказом назначает специальную комиссию для проведения государственных испытаний. Ее возглавил Герой Советского Союза генерал-майор авиации М.Г.Скляров, в годы Великой Отечественной войны командовавший гвардейским штурмовым авиаполком.
В начале 1954 г. опытный завод устранил на Ил-40 недостатки, выявленные в заводских испытаниях, и произвел замену двигателей. Самолет 21 января поступил в ГК НИИ ВВС. Государственные испытания продолжались недолго, и уже 15 марта завершились. Ведущим летчиком был майор В.С.Кипелкин, летчиками облета — Герои Советского Союза полковники Ю.А.Антипов, И.М.Дзюба, В.А.Иванов, В.Г.Иванов. Старший лейтенант А.А.Яблонский выполнял обязанности ведущего стрелка-радиста. Ведущие инженеры — А.С.Розанов, С.Г.Фролов. Во время государственных испытаний Ил-40 с нормальным полетным весом 16200 кг, имея на борту полный пушечный боезапас и бомбовый груз массой 400 кг, показал у земли максимальную скорость 910 км/ч, а на высоте 1000 метров — 950 км/ч. Тактический радиус действия самолета с перегрузочным полетным весом 17275 кг и с подвесными топливными баками равнялся 270 км.
Военные специалисты отмечали, что штурмовик по технике пилотирования прост. Летный состав, хорошо знакомый с реактивными самолетами МиГ-17 и Ил-28, без особого труда освоит полеты на Ил-40 — днем и ночью, в любых метеорологических условиях. Поведение самолета на больших приборных скоростях и числах М (вплоть до Мкрит=0,89) негативных особенностей не имело. Ил-40 мог выполнять фигуры простого пилотажа. При выходе на большие углы атаки возникала предупредительная тряска — как на самолетах-истребителях со стреловидными крыльями. Установка двух двигателей пилотирование не усложнила, но повысила безопасность полета.
Были оценены и тактические особенности Ил-40 по сравнению с поршневым штурмовиком Ил-10М, состоявшим в то время на вооружении ВВС. Сравнительный анализ показал, что Ил-40 значительно превосходит Ил-10М по максимальной скорости горизонтального полета, диапазону скоростей, скороподъемности, высотам практического применения, по бомбовой нагрузке и мощи артиллерийского вооружения. Отмечалось, что тактический радиус действия и оборудование самолета позволяют использовать его без перебазирования для непосредственной поддержки наземных войск на глубине до 250 км. Ил-40 мог также вести тактическую визуальную и фоторазведку в интересах авиационного и общевойскового командования. На государственных испытаниях проводился воздушный бой Ил-40 с истребителями МиГ-15бис и МиГ-17. Было установлено, что ведение прицельной пушечной стрельбы по маневрирующему штурмовику затруднено ввиду больших горизонтальных и вертикальных скоростей Ил-40, их широкого диапазона и наличия у этого самолета эффективных воздушных тормозов.
При выполнении атак по наземным целям Ил-40 оказался более устойчивым в управлении, чем Ил-10М. Он создавал большую плотность огня, имея более высокую меткость стрельбы. Одновременное применение всех четырех пушек не влияло на пилотирование самолета, отдача при стрельбе была небольшой. Самолет испытывали при бомбометаниях с пикирования под углом от 30 до 50 градусов, а также с горизонтального полета на высоте 300 метров при скорости 700 км/час. Поражающее воздействие оружия Ил-40 оказалось очень сильным. Однако в процессе выполнения полетов со скольжением и одновременным ведением залпового огня из передней пушечной установки (на заводских испытаниях залповый огонь велся при прямолинейном движении самолета к цели) были случаи самопроизвольного выключения или значительного снижения оборотов с одновременным увеличением выше допустимой температуры газов — у двигателя, расположенного со стороны, противоположной направлению скольжения.
Еще испытатели обратили внимание на чрезмерно заднюю эксплуатационную центровку самолета, равную 36 — 38% САХ. В сочетании с небольшой базой шасси это приводило к продольной раскачке самолета при движении по неровному грунту полевых аэродромов, усложняло выполнение руления, взлета и посадки. В целом военные летчики высоко оценили летно-тактические характеристики Ил-40, рекомендовали его к серийному производству и принятию на вооружение ВВС после устранения выявленных недостатков. Главком ВВС маршал авиации П.Ф.Жигарев утвердил 22 апреля 1954 г. акт по результатам государственных испытаний. После этого первый опытный Ил-40 совершал лишь эпизодические полеты. Летом 1956 г. на аэродроме в Кубинке его продемонстрировали делегации ВВС США, прибывшей в Москву на празднование Дня Воздушного Флота. Самолет получил высокую оценку гостей — они признали, что подобной машины не имеет ни одна страна в мире.
Случаи заглохания двигателей самолета Ил-40 при стрельбе из передних пушек заставили конструкторов искать новые решения. Совместно со специалистами ЦИАМ и НИИ-2 (ныне ГосНИИ АС) рассмотрели возможность увеличения газодинамической устойчивости двигателей, но оказалось, что при этом снижаются их тяговые характеристики. Разработали также систему уменьшения подачи топлива в двигатель на время стрельбы, давшую положительные результаты. Однако Ильюшин предложил более кардинальный способ: применить принципиально иное взаимное расположение воздухозаборников двигателей и пушек, при котором полностью устранялось влияние стрельбы на работу силовой установки. В порядке инициативы начали постройку второго опытного самолета Ил-40П. На нем предполагалось проверить эффективность новой компоновки. Эту работу узаконили 16 октября 1954 г., когда вышло постановление правительства о запуске Ил-40 в серийное производство на авиационном заводе ╧168 в Ростове-на-Дону. В том же документе шла речь и о постройке второго опытного самолета.
Внешне Ил-40П отличался от первой опытной машины. Основные доработки произвели в носовой части фюзеляжа до передней бронеперегородки бронекорпуса. Отдельные боковые воздухозаборники двигателей были удлинены вперед и заменены одним лобовым воздухозаборником с двумя расходящимися (вид в плане) воздушными каналами. Носовую пушечную установку сняли и перенесли на нижнюю поверхность фюзеляжа, за отсек передней стойки шасси, где все четыре пушки ТКБ-495А монтировались на специальном лафете. Для защиты стволов пушек от попадания посторонних предметов на земле, вылетающих из-под колеса передней стойки шасси, перед стволами установили противогрязевые щитки, выпуск которых был сблокирован с выпуском передней стойки.
Предполагалось, что конструкция крепления лафета к фюзеляжу будет подвижной и позволит отклонять всю пушечную установку вниз на угол 25 градусов, благодаря чему летчик смог бы вести продолжительный пушечный огонь по линейным наземным целям. Но на опытной машине крепление лафета к фюзеляжу сделали неподвижным. В соответствии с пожеланиями военных нормальную бомбовую нагрузку на Ил-40П увеличили до 1000 кг, а в перегрузочном варианте самолет мог нести 1400 кг бомб. На второй опытный самолет установили более мощные двигатели РД-9В тягой по 2600 кгс, которые с включенным форсажем имели взлетную тягу по 3250 кгс. Вся остальная конструкция Ил-40П оставалась неизменной по сравнению с первой опытной машиной.
В начале 1955 г. закончили постройку второго опытного самолета Ил-40П, и 14 февраля В.К.Коккинаки впервые поднял его в воздух. Ведущим инженером по испытаниям был Я.А.Кутепов. Тщательные испытания вооружения на всех возможных режимах боевого применения показали, что Ил-40П может вести залповую стрельбу из пушек и производить пуск крупнокалиберных реактивных снарядов ТРС-212 при любом положении самолета и любых режимах работы двигателей, на всех скоростях и высотах, без влияния стрельбы на работу силовой установки. Перенос передней стоики шасси вперед и увеличение базы шасси положительно сказалось на устойчивости движения самолета по земле. По требованию военных, сопровождавших заводские испытания самолета, на подвижной части фонаря кабины пилота Ил-40П установили зеркальный перископ, обеспечив тем самым хороший обзор верхней задней полусферы.
Государственные испытания начались 12 октября 1955 г. Военные летчики убедились, что главный дефект самолета устранен, и подтвердили свой прежний вывод о необходимости серийного производства Ил-40П и принятии его на вооружение ВВС. В результате был подготовлен соответствующий проект постановления правительства, который завизировали министр обороны Г.К.Жуков, Главком ВВС П.Ф.Жигарев, министр авиационной промышленности П.В.Дементьев и другие официальные лица. Работу по самолету Ил-40 поддерживали председатель Совмина СССР Н.А.Булганин и его заместители В.А.Малышев, М.В.Хруничев, С.И.Руденко. Одновременно на ростовском заводе ╧168 развертывался серийный выпуск Ил-40. Как обычно бывает в таких случаях, пришлось перестраивать значительную часть производства, разрабатывать и внедрять новые технологические процессы. Серию заложили из 40 машин. Первые пять носовых частей фюзеляжа Ил-40П из-за изменения их конструкции изготовили на опытном заводе ОКБ, директором которого в то время был Д.Е.Кофман. К весне 1956 г. на площадке летно-испытательной станции 168-го завода находилось пять серийных Ил-40П — на них проводили аэродромные отработки.
В разгар этой деятельности вышло Постановление правительства от 13 апреля 1956 г. о снятии самолета Ил-40П с серийного производства и прекращении всех работ по нему ╚в связи с оснащением Советской Армии новыми видам и оружия╩. На заводе ╧168 задел по серийным Ил-40П полностью уничтожили. Приказом министра обороны СССР от 20 апреля 1956 г. в составе советских ВВС упраздняется штурмовая авиация. На смену ей идет истребительно-бомбардировочная авиация — новая военная доктрина учитывает возможность применения тактического ядерного оружия и по-иному рассматривает функции ВВС над полем боя. По мнению тогдашних военных специалистов, основные силы должны быть направлены для ударов по объектам, расположенным за пределами досягаемости огня сухопутных войск. Таким образом, наличие в составе ВВС специализированного самолета-штурмовика (в данном случае Ил-40) становилось ненужным. Только спустя два десятилетия, анализируя действия авиации в локальных конфликтах, вновь признали необходимость в таких самолетах для непосредственной поддержки наземных войск на поле боя. При разработке Ил-40 предусматривалось создание на базе его конструкции нескольких модификаций.
ЛТХ:
Модификация Ил-40П
Размах крыла, м 17.00
Длина самолета,м 17.22
Высота самолета,м 5.76
Площадь крыла,м2 54.10
Масса, кг
пустого самолета 12190
нормальная взлетная 16600
максимальная взлетная 17600
Топливо, кг
внутренние топливо 3300
ПТБ 1150
Тип двигателя 2 ТРД РД-9В
Тяга, кгс
номинальная 2 х 2150
максимальная 2 х 3300
Максимальная скорость, км/ч
у земли 993
на высоте 954
Практическая дальность, км 1300
Боевой радиус действия, км 400
Практический потолок, м 11200
Макс. эксплуатационная перегрузка 5
Экипаж, чел 2
Вооружение: пять 23-мм пушки (4 с боезапасом 225 снарядов на едином подфюзеляжном лафете, поворотном в вертикальной плоскости и 1 кормовая установка с одной пушкой (200 снарядов) имеющей дистанционное управление.)
Бомбовая нагрузка — 1000 кг (1400 максимальная)
Бомбы и НАР на внешней подвеске.
