Как устроена киевская телебашня

Как и всякое видное сооружение (да еще и закрытое для посторонних) башню сопровождает множество мифов и легенд, которые на самом деле являются только мифами и легендами. Что ж, давайте посмотрим, что представляет из себя киевская телебашня, что в ней уникального и как она выглядит изнутри.

В 1951 г. в здании по ул. Крещатик, 26 заработал телецентр, а прямо за ним расположилась первая киевская телевышка. Это было 180-метровое сооружение, имеющее в плане форму треугольника. Холм, на котором возвышалась телевышка, сохранился до наших дней и его и сейчас легко найти на ул. Гринченко. Первая телевышка сначала транслировала только один канал и только во вне рабочее время. С 1959 г. началось освоение и дневного вещания, а с 1962 г., когда смонтировали еще одну антенну, началась трансляция черно-белых передач уже по двум каналам.

Вскоре стало ясно, что существующая вышка не справится с возрастающими нагрузками: сигнал от нее распространялся максимум на 50-60 км, а эту зону планировалось увеличить; телевидение вот-вот должно было стать цветным, количество каналов и частот рано или поздно должно было увеличиться, что, в свою очередь, требовало установки большого количества оборудования на вышке, которая на это рассчитана не была.

Кроме того, содержать подобную конструкцию в самом центре города было просто опасно: зимой падающие с большой высоты сосульки могли попасть в прохожих в соседних дворах, а в случае падения оборудования последствия могли быть еще хуже. В результате было принято решение построить новый передающий комплекс на новом месте.

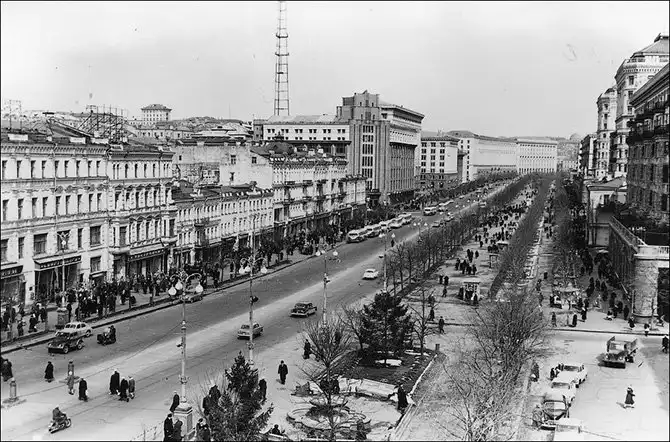

Сейчас сложно представить Крещатик с огромной вышкой над ним, а тогда это был вполне привычный вид:

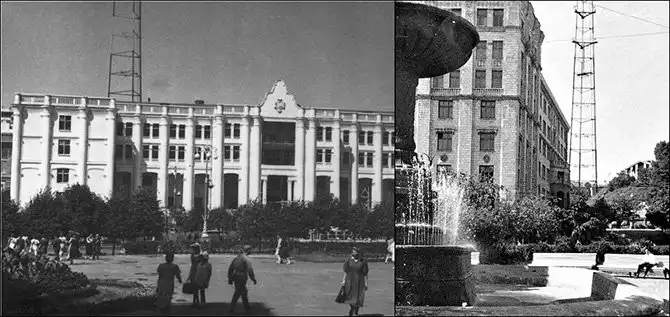

Здание телецентра на Крещатике, 26 и вид на телевышку со стороны нынешнего Майдана:

В 1968 г. на месте старого городского кладбища неподалеку от нынешней станции метро «Дорогожичи» началось строительство новой телебашни. За основу был взят практически готовый проект института «УкрНИИ проектстальконструкция» им. В.Н. Шимановского, который ранее принимал участие в конкурсе на строительство Останкинской телебашни. Московский конкурс этот проект проиграл, а вот в Киеве он пришелся очень кстати.

Из-за того, что проект ранее участвовал в конкурсе на 500-метровую Останкинскую башню, возникла легенда, будто высоту новой телебашни в Киеве урезали до 380 м по политическим соображениям. На самом деле это не более чем миф: строить башню подобной высоты в Киеве просто не было потребности, т.к. сама местность, на которой стоит сейчас телебашня, возвышается над Днепром и низинами примерно на 100 м.

Еще одним распространенным мифом является проект размещения ресторана на телебашне. Возможно, в каких-то первоначальных планах эта идея и витала в воздухе, но в окончательном проекте никакого ресторана не было: для этого в телебашне просто нет соответствующей инфраструктуры и доставлять посетителей наверх просто не чем, ведь существующих лифтов всего два, а аварийная лестница не располагает к быстрому перемещению больших масс людей в случае эвакуации.

Телебашня была возведена методом «подращивания», который на подобных объектах применялся впервые. Строительство началось с возведения решетчатой части башни: в начале на земле были смонтированы будущие опоры башни и установлены восемь гидравлических домкратов грузоподъемностью 200 т. На них был установлен собранный рядом блок верхних конструкций башни, которые сейчас находятся на отметке 239 м. Конструкция с помощью мощных домкратов поднималась вверх, после чего под нее заводили следующий блок и процесс подъема повторялся. Затем опоры башни свели в посадочные места фундамента и решетчатая часть поднялась на всю высоту.

Далее началось новое подращивание: верхние трубчатые секции антенн поднимали вверх с помощью специального подъемника, который был размещен по центру башни. Первой наверх ушла верхушка, после чего монтировались нижние секции до тех пор, пока весь центральный ствол не вырос до проектной высоты. На заключительном этапе ствол был соединен с решетчатой частью и начался монтаж оборудования. В результате применения метода «подращивания» вся сборка и сварка конструкций выполнялась на небольшой высоте, что обеспечило высокое качество и безопасность работ.

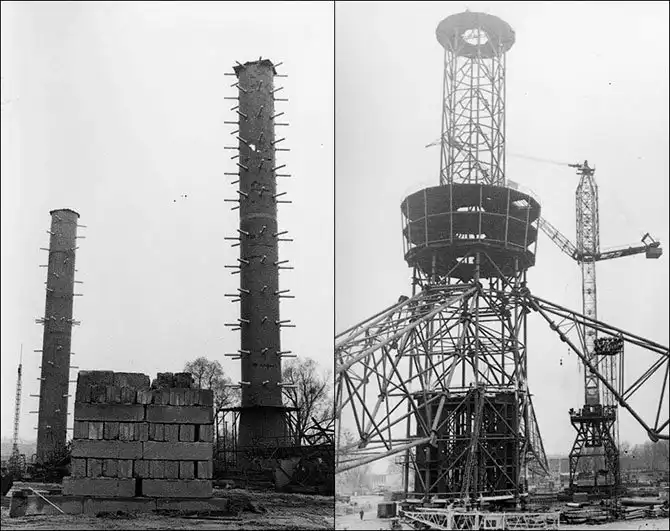

Общая схема башни и начальный этап монтажа. Легко угадываются очертания двухярусного технического помещения, которое сейчас находится на отметке 192 м. По фигуре человека на верхней площадке можно оценить масштаб конструкций: при первом взгляде на фото он кажется не таким уж и большим.

Слева готовые к установке трубчатые секции антенной части с вибраторами антенн в виде характерных «иголок».

30 июля 1973 г. строительство башни было завершено. Уже 16 августа того же года новый радиотелевизионный передающий комплекс начал свою работу. В то время он назывался как «Республиканская передающая телевизионная станция», входящая в состав Республиканской производственно-технической дирекции радиосвязи, радиовещания и телевидения. Сейчас это Киевский филиал Концерна РРТ (радиовещания, радиосвязи и телевидения).

В 1973 г. были введены в эксплуатацию три телевизионные радиостанции, трехпрограммная FM-радиостанция УКВ диапазона, комплекс оборудования телевизионной башни, а также энергетического и теплового и водоснабжения. В наше время киевская телебашня обеспечивает эфирным вещанием 16 телеканалов (три из которых со стереофоническим звуковым сопровождением по системе NICAM) и 20 радиопрограмм (все в режиме стерео) в аналоговом формате, а также оборудована четырьмя современными цифровыми телевизионными передатчиками стандарта DVB-T. Кроме теле- и радиовещания, с помощью башни обеспечивается работа ряда радиорелейных линий и различных служб: милиции, таможенной связи, Киевэнерго, ГАИ и многих других ведомств. Используют телебашню для своих потребностей и частные организации, например, такси.

Когда новая телебашня была построена, возникла проблема демонтировать старую вышку возле Крещатика. К тому времени территория вокруг вышки уже была плотно застроена жилыми домами и различными учреждениями, некоторые из которых стояли чуть ли не под башней, поэтому демонтаж был технически сложным процессом, требовавшим высокого профессионализма и точного выполнения последовательности всех операций. К сожалению, вразумительной информации (как и фотографий) по этому процессу в открытых источниках пока найти не удалось, известно лишь, что демонтаж прошел благополучно и без происшествий.

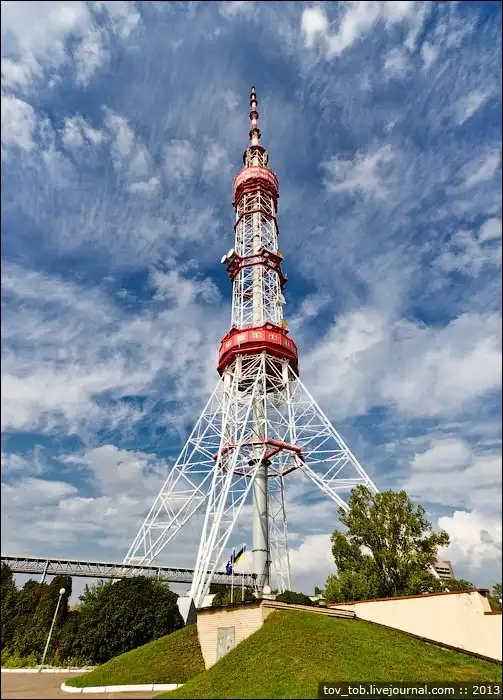

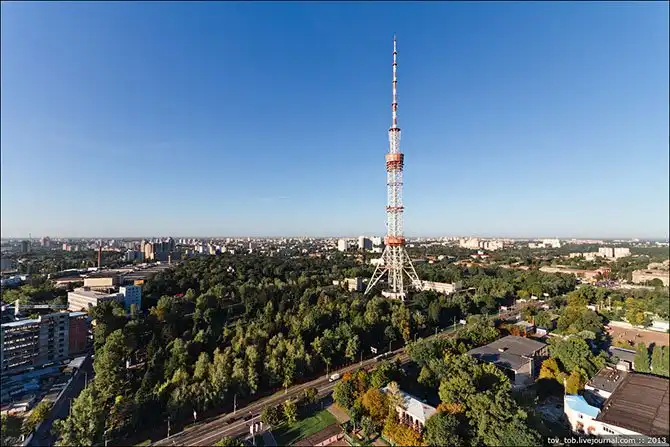

Силуэт новой телебашни видно практически из любого уголка города. Башню можно считать одной из инженерных визитных карточек Киева. Ее полная высота составляет 385 м (иногда указывают высоту 380 м – это уровень последней площадки).

На момент завершения строительства киевская телебашня была 2-й по высоте в мире (после Останкинской).

Сейчас самой высокой является телебашня «Небесное дерево Токио» (634 м), введенная в эксплуатацию в 2012 году. Наша башня сейчас по высоте занимает лишь 11-е место.

Для сравнения: Останкинская телебашня (540 м) сейчас на 4-м месте, Эйфелева (324 м) аж на 28-м.

Тем не менее, киевская телебашня до сих пор является самым высоким решетчатым и цельносварным сооружением в мире, первой по высоте металлической башней на территории Европы и бывшего СССР и самым высоким сооружением в Украине.

В ночное время башня выделяется из темноты характерными сигнальными огнями красного цвета, а на некоторые праздники на телебашне эпизодически включают нарядную подсветку.

Лучший парадный вид на башню открывается с «Карандаша»: отсюда ее видно от самого основания. Телебашня обеспечивает качественный прием теле-радио программ в радиусе до 90 километров и потребляет в месяц около полумиллиона кВт-часов электроэнергии.

Башня имеет массу 2 793 т., что в 3 раза меньше чистой массы Эйфелевой башни и в 6 раз больше скульптуры Родина-мать. В сильный ветер верхушка башни может отклоняться в сторону на несколько метров.

В производственном здании, расположенном в непосредственной близости от телебашни, размещаются ТВ-передатчики метрового диапазона. Также здесь размещены передатчики нижнего УКВ диапазона. Мощность некоторых передатчиков достигает 50 кВт (например, у Интера и Плюсов).

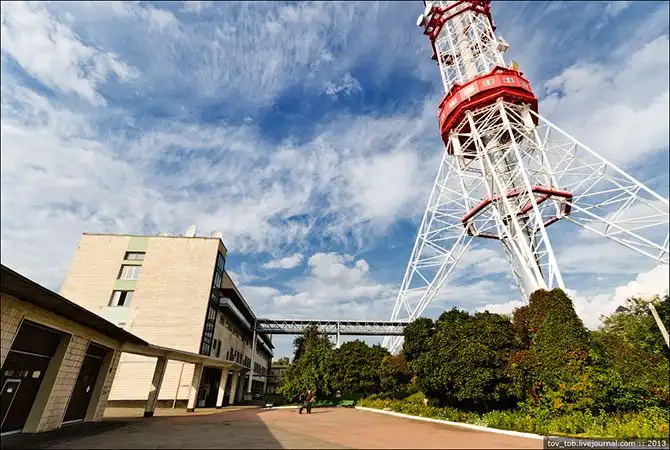

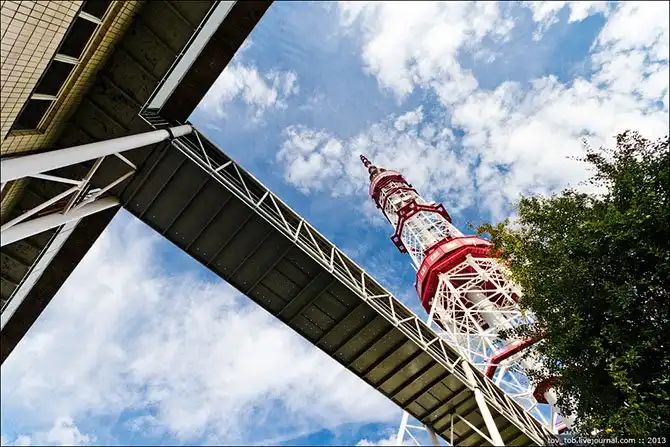

От здания к телебашне проложены две галереи. Одна из них кабельная, а вторая представляет из себя просто длинный навес метра в три шириной с асфальтированной дорожкой под ней. В зимнее время ходить возле башни можно только под галереей, т.к. есть опасность падения льда и сосулек с башни.

Маленькое здание, обрамляющее центральный ствол башни. Чтобы найти лифт в круглом коридоре, еще нужно постараться

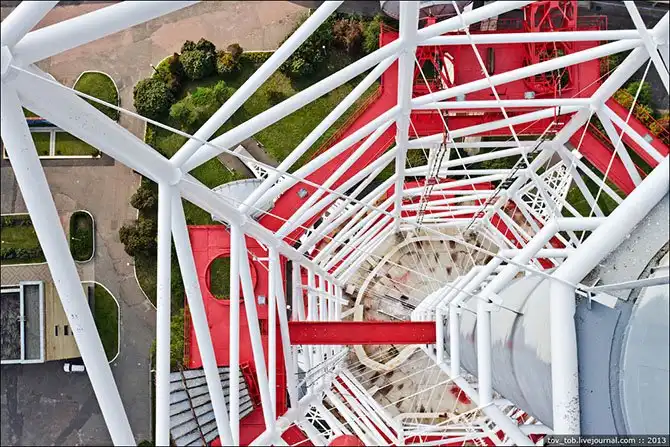

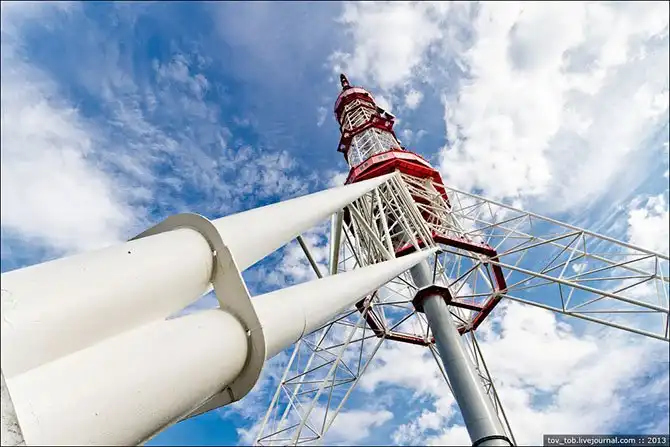

База (нижняя часть) башни состоит из четырех наклонных опор, каждая из которых весит 170 т. Расстояние между пятами противоположных опор – 90 м. Хотя опоры имеют высоту 72 м, под остальной конструкцией они кажутся совсем небольшими. Если бы рядом с телебашней поставили скульптуру Родины-матери, то верхние концы опор оказались у нее на уровне груди.

Опоры поддерживают решетчатую конструкцию башни с техническими помещениями и антеннами.

На отметке 75 м находится вход в нижнее техническое строение башни. Здесь обитают радиорелейщики (в частности, укртелекомовские).

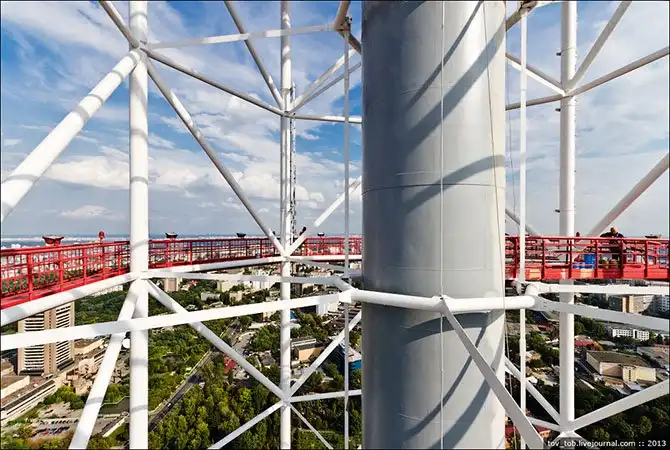

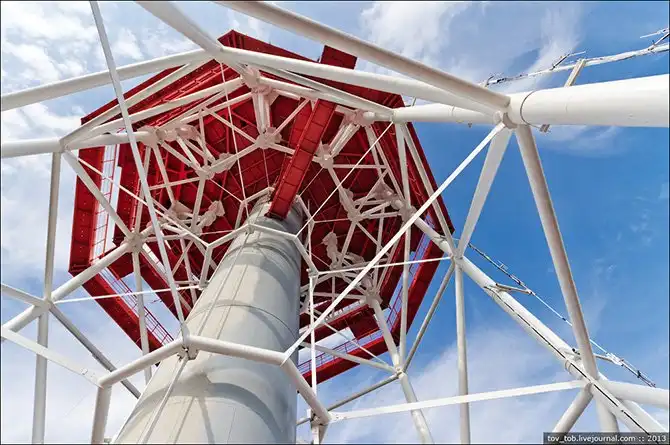

Между отметками 72 м и 239 м башня представляет из себя восьмигранную решетчатую призму, собранную из стальных труб различного диаметра.

Башня была смонтирована отечественными специалистами, с помощью отечественных материалов и технологий. Сварку швов выполняли автоматами, разработанными институтом электросварки им. Е.О.Патона. Изготовление металлоконструкций осуществлялось на заводе им. Бабушкина (Днепропетровск), причем для башни были использованы специальные стали высокой прочности.

В центре башни располагается вертикальный ствол, диаметр которого до отметки 270 м составлет 4 м, а затем по мере приближения к верхушке он начинает постепенно уменьшаться до 0,72 м.

В стволе расположены шахты лифтов, аварийная лестница, фидеры и различные коммуникации.

Этим летом началась плановая покраска телебашни и до конца сентября этот процесс должен завершиться. Красят башню раз в 5 лет; на это мероприятие уходит 18 т. краски. Покраску выполняют промышленные альпинисты. Верхняя часть телебашни красится только по ночам, т.к. передатчики при этом необходимо выключать. Новенькая красная краска аж светится

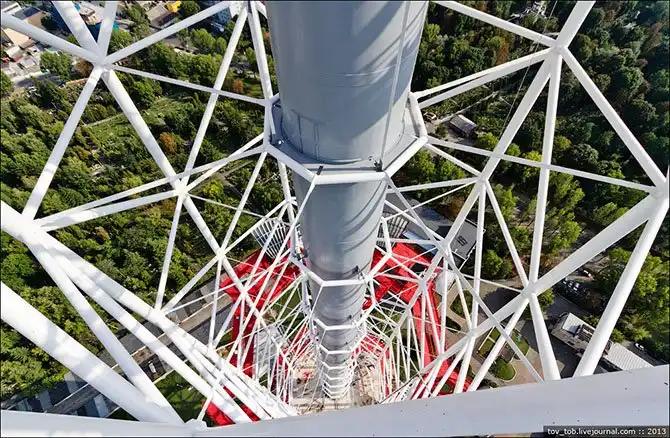

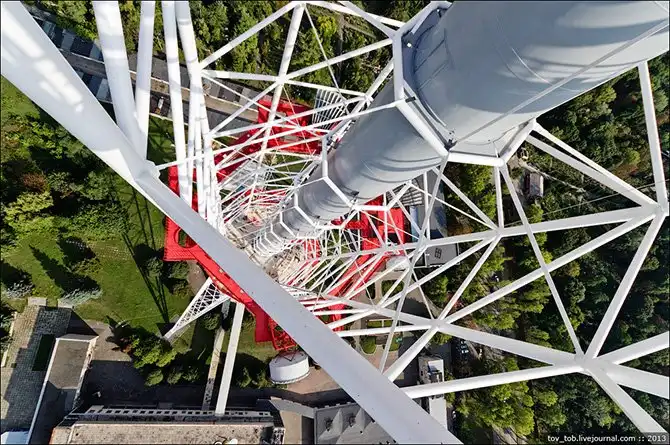

Отсюда 72-метровые опоры башни кажутся совсем крошечными.

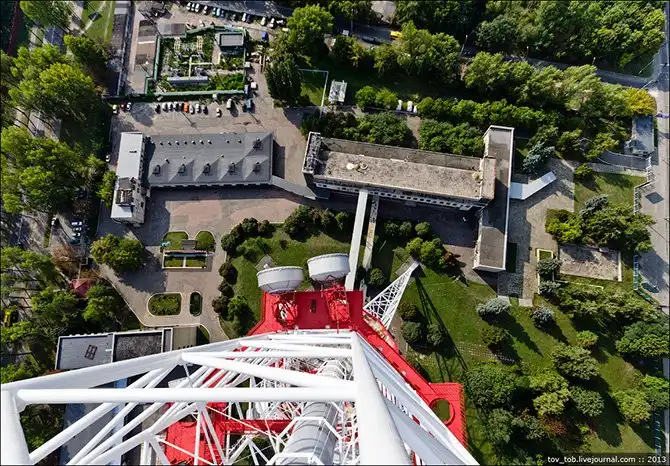

Территория телецентра. В левом верхнем углу можно разглядеть собственную подстанцию.

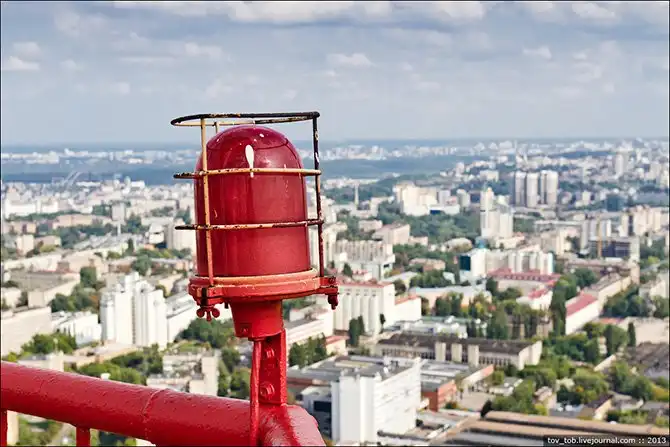

В ночное время башня обозначена 60-ю сигнальными фонарями.

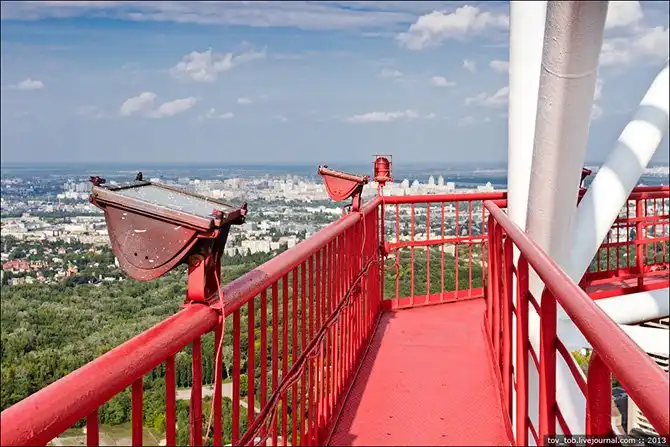

На конструкциях башни также смонтированы прожекторы праздничной подсветки, коих здесь более сотни. Все вместе они потребляют около 200 кВт и подсветка башни – дело дорогое. По словам сотрудников, расходы на подсветку как-то предлагали взять на себя городу, но ответа не последовало и телебашня по-прежнему подсвечивается лишь в отдельные дни года.

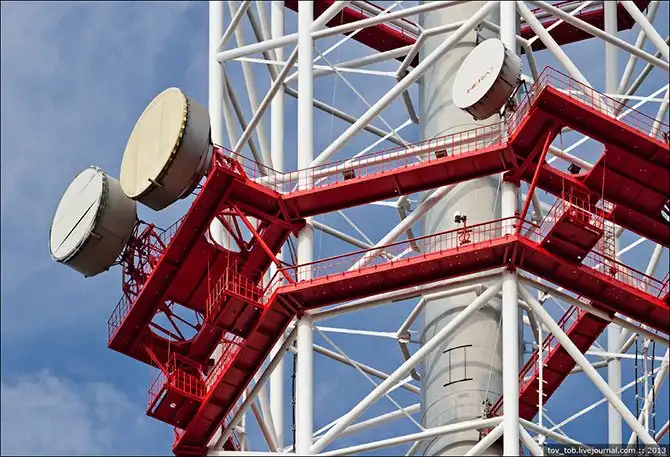

Часть антенн расположена в нижней части башни, в основном это различные радиорелейки.

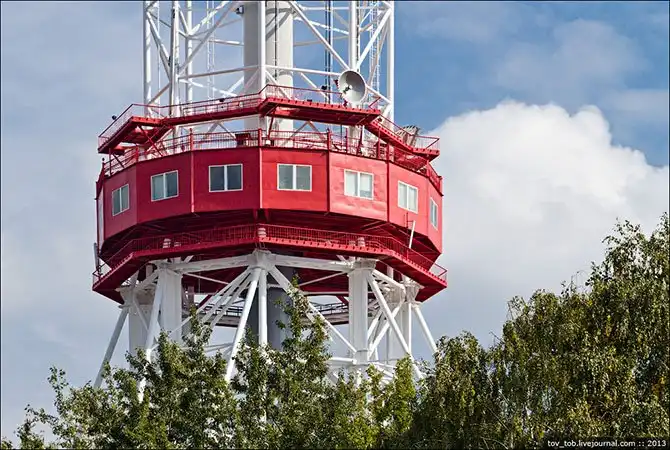

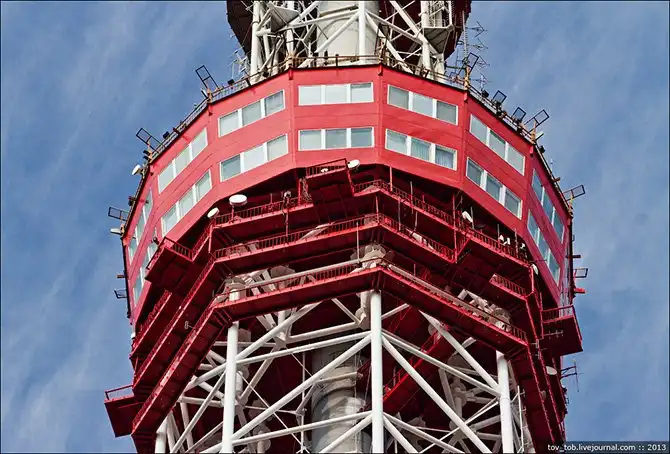

От отметки 192 м до 201 м на телебашне размещается верхнее техническое строение, имеющее два яруса.

Сейчас мы и туда заглянем.

На телебашне установлено два лифта. Первый может поднять 640 кг веса (до 8 человек) и работает до отметки 192 м, второй имеет грузоподъемность 200 кг и поднимается до 320 м. Оставшиеся 60 м необходимо подниматься по узким вертикальным лестницам. Скорость подъема/спуска лифтов – 4 м/с. До отметки 192 м подниматься всего около минуты, а во время движения даже слегка закладывает уши. На фото не сам лифт, а лишь проход к нему через стенку центрального ствола башни.

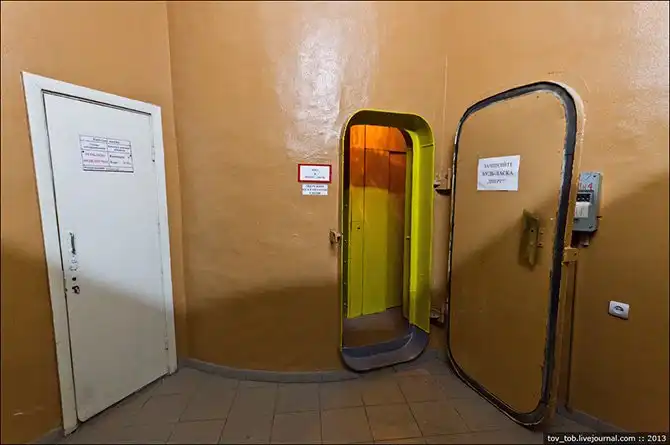

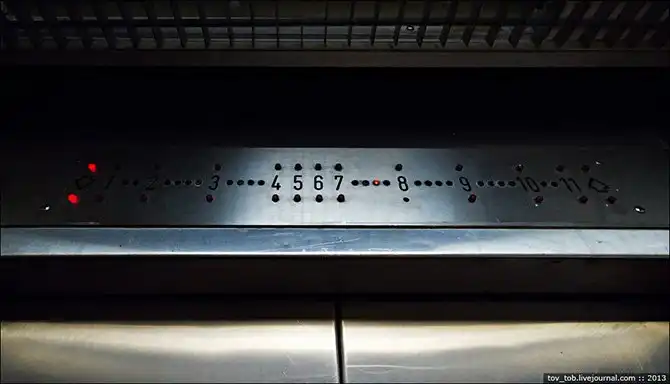

Сам же лифт на вид ни чем не отличается от привычных нам лифтов во многоэтажках. На панели находятся обычные кнопки, пронумерованные от 1 до 11. Для каждого «этажа» подписана своя высота.

Интересно, что лифт финской компании Kone был смонтирован лишь в 1980 г. Еще интересно, что расстояние между остановками на индикаторе, который показывает положение лифта, выполнены пропорционально высоте.

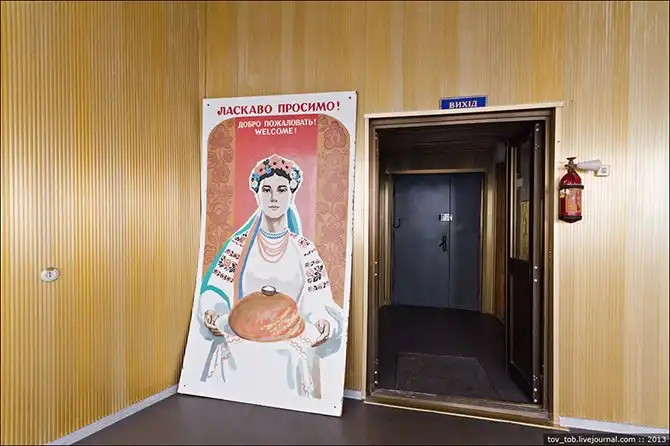

Выходим в верхнее техническое строение на отметку 192 м. На входе нас встречает украинка с хлебом и солью

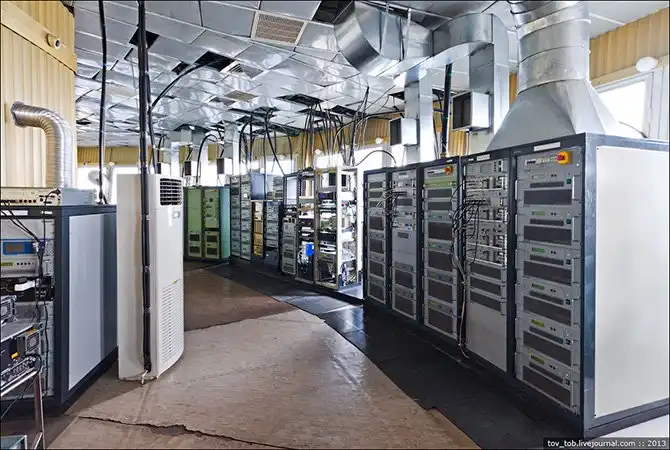

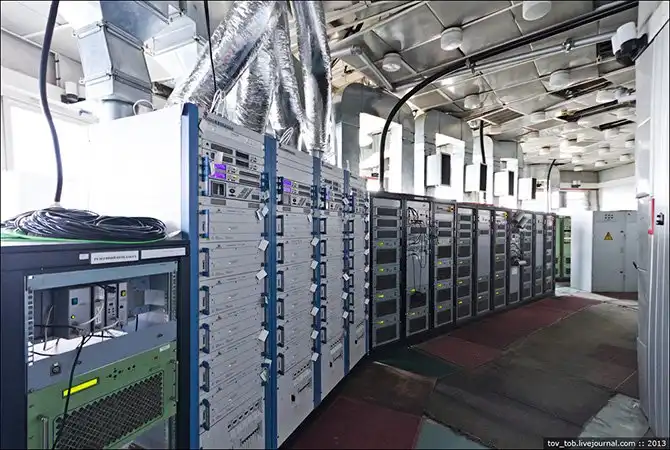

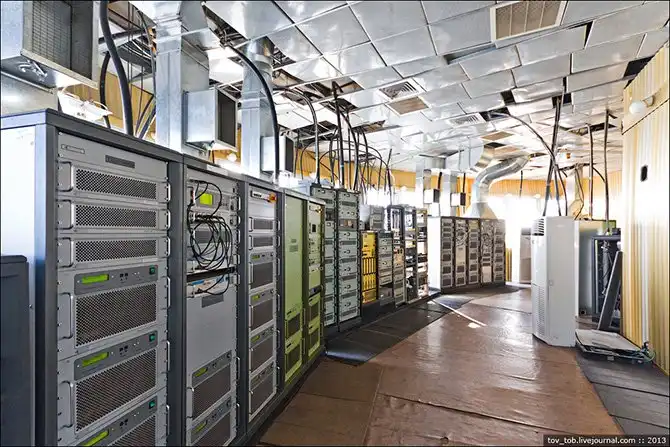

Оба яруса верхнего строения разделены на ряд изолированных друг от друга секторов, где размещается различное оборудование: передатчики аналоговых и цифровых телевизионных каналов, радиопередатчики верхнего УКВ диапазона и многое другое.

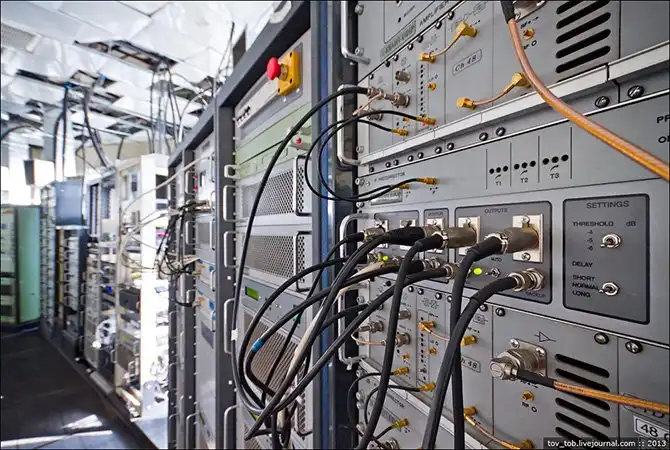

Если нажать не ту кнопку или вытащить не тот проводок, можно нечаянно отключить дорогостоящий эфир какого-нибудь телеканала

Потолок пронизан десятками фидеров.

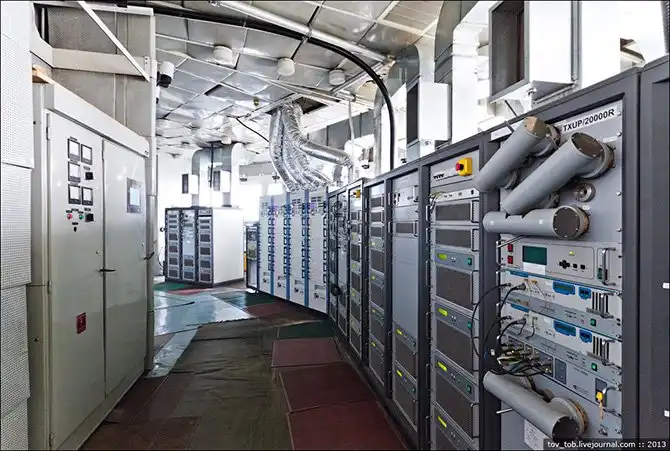

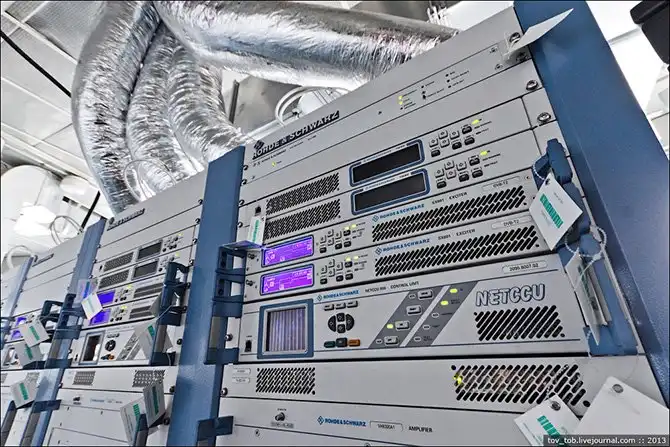

В другом зале установлено несколько современных передатчиков стандарта DVB-T для работы с цифровым ТВ высокой четкости. Кстати, согласно международным обязательствам Украина должна полностью перейти на цифровое вещание в 2015 г.

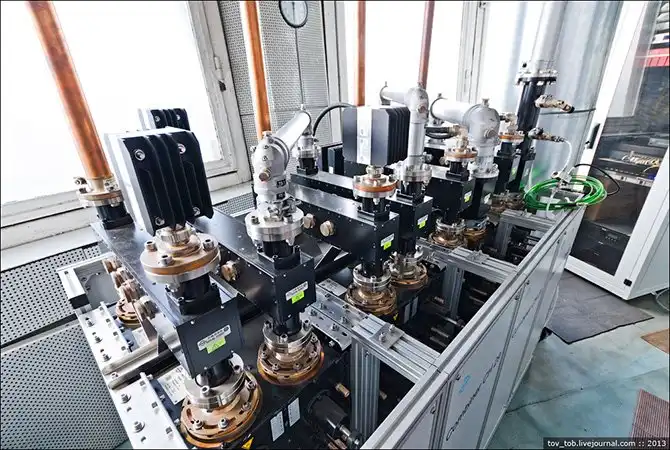

Устройство сложения мощности для работы на одну антенну с нескольких передатчиков. Вообще политика работы телебашни такова, что количество антенн стараются максимально минимизировать.

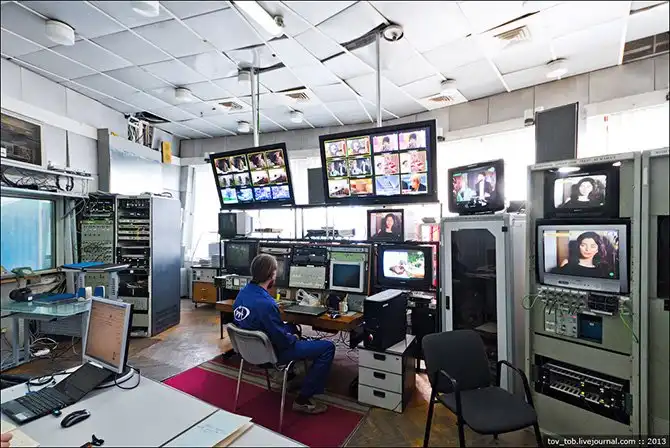

В одном из помещений расположена аппаратная, которая является по сути своеобразным мозговым центром телебашни (полностью она называется как «центр контроля и управления радио и телевидением»). Сюда приходят и распределяются все входящие и исходящие сигналы телерадиокомпаний, осуществляется оперативно-техническое управление средствами телерадиовещания и выполняется постоянный контроль качества передачи сигнала. Можно сказать, что эти рабочие места самые высокие в Украине.

В телебашне всегда находится минимум 4 человека: 2 радиорелейщика на отметке 75 м, и 2 человека в аппаратной.

Выше отметки 239 м возвышается антенный цилиндрический ствол. Туда может подниматься лишь ограниченный круг специалистов; при этом необходимо отключать некоторые типы антенн и передатчиков.
