Трехмерная голограмма

Голография основывается на двух физических явлениях - дифракции и интереференции световых волн.

Обычные источники света не обладают достаточной степенью когерентности для использования в голографии. Поэтому решающее значение для ее развития имело изобретение в 1960 г. оптического квантового генератора или лазера - удивительного источника излучения, обладающего необходимой степенью когерентности и могущего излучать строго одну длину волны.



Деннис Габор, изучая проблему записи изображения, выдвинул замечательную идею. Сущность ее реализации заключается в следующем. Если пучок когерентного света разделить на два и осветить регистрируемый объект только одной частью пучка, направив вторую часть на фотографическую пластинку, то лучи, отраженные от объекта, будут интерферировать с лучами, попадающими непосредственно на пластину от источника света. Пучок света, падающий на пластину, назвали опорным, а пучок, отраженный или прошедший через объект, предметным. Учитывая, что эти пучки получены из одного источника излучения, можно быть уверенным в том, что они когерентны. В данном случае интерференционная картина, образующаяся на пластинке, будет устойчива во времени, т.е. образуется изображение стоячей волны.

Полученная интерференционная картина является кодированным изображением, описывающим объект таким, каким он виден из всех точек фотопластинки. В этом изображении сохранена информация как об амплитуде, так и о фазе отраженных от объекта волн и, следовательно, заложена информация о трехмерном (объемном) объекте.
Фотографическая запись картины интерференции предметной волны и опорной волны обладает свойством восстанавливать изображение объекта, если на такую запись снова направить опорную волну. Т.е. при освещении записанной на пластине картины опорным пучком восстановится изображение объекта, которое зрительно невозможно отличить от реального. Если смотреть через пластинку под разными углами, можно наблюдать изображение объекта в перспективе с разных сторон. Конечно, полученную таким чудесным способом фотопластинку нельзя назвать фотографией. Это - голограмма.

В 1962 г. И. Лейт и Ю. Упатниекс получили первые пропускающие голограммы объемных объектов, выполненные с помощью лазера. Схема, предложенная ими, используется в изобразительной голографии повсеместно:
Пучок когерентного излучения лазера направляется на полупрозрачное зеркало, с помощью которого получают два пучка - предметный и опорный. Опорный пучок направляют непосредственно на фотопластинку. Предметный пучок освещает объект, голограмму которого регистрируют. Отраженный от объекта световой пучок - объектный попадает на фотопластинку. В плоскости пластинки два пучка - объектный и опорный образуют сложную интерференционную картину, которая вследствие когерентности двух пучков света остается неизменной во времени и представляет собой изображение стоячей волны. Остается только зарегистрировать ее обычным фотографическим путем.

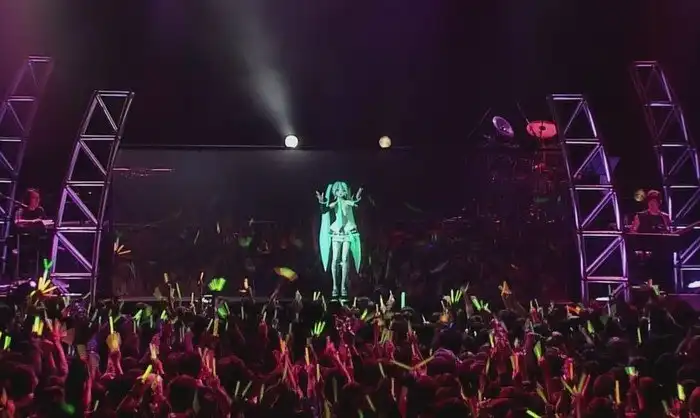

Японский концерт с 3D голограммой Hatsune Miku

Если голограмму записать в некоторой объемной среде, то полученная модель стоячей волны однозначно воспроизводит не только амплитуду и фазу, но и спектральный состав записанного на ней излучения. Это обстоятельство было положено в основу создания трехмерных (объемных) голограмм.
В основу работы объемных голограмм положен дифракционный эффект Брэгга. B результате интерференции волн, распространяющихся в толстослойной эмульсии, образуются плоскости, засвеченные светом большей интенсивности. После проявления голограммы на засвеченных плоскостях образуются слои почернения. В результате этого создаются так называемые брэгговские плоскости, которые обладают свойством частично отражать свет. Т.е. в эмульсии создается трехмерная интерференционная картина.

Такая толстослойная голограмма обеспечивает эффективное восстановление объектной волны при условии, что угол падения опорного пучка при записи и восстановлении останется неизменным. Не допускается также изменение длины волны света при восстановлении. Такая избирательность объемной пропускающей голограммы позволяет записать на пластинке до нескольких десятков изображений, изменяя угол падения опорного пучка соответственно при записи и восстановлении.

Схема записи пропускающих объемных голограмм аналогична схеме Лейта-Упатниекса для двумерных голограмм.

При восстановлении объемной голограммы, в отличие от плоских пропускающих голограмм, образуется только одно изображение вследствие отражения от голограммы восстанавливающего пучка только в одном направлении, определяемом углом Брэгга.

Отражательные объемные голограммы записываются по иной схеме. Идея создания данных голограмм принадлежит Ю.Н.Денисюку. Поэтому голограммы этого типа известны под именем их создателя.

Опорный и предметный световые пучки образуются с помощью делителя и посредством зеркала направляются на пластину с двух сторон. Предметная волна освещает фотографическую пластину со стороны эмульсионного слоя, опорный - со стороны стеклянной подложки. Плоскости Брэгга в таких условиях записи располагаются почти параллельно плоскости фотопластины. Таким образом, толщина фотослоя может быть сравнительно небольшой.
На приведенной схеме объектная волна образуется с пропускающей голограммы. Т.е. вначале изготавливаются обычные пропускающие голограммы по описанной выше технологии, а потом уже с этих голограмм (которые называются мастер-голограммами) изготавливают в режиме копирования голограммы Денисюка.

Основное свойство отражательных голограмм - это возможность восстановления записанного изображения с помощью источника белого света, например, лампы накаливания или солнца. Не менее важным свойством является цветовая избирательность голограммы. Это значит, что при восстановлении изображения белым светом, оно восстановится в том цвете, в каком было записано. Если для записи был использован, например, рубиновый лазер, то восстановленное изображение объекта будет красным.

Уникальная 3D-голограмма в ГУМе!

В соответствии со свойством цветовой избирательности можно получить цветную голограмму объекта, в точности передающую его естественный цвет. Для этого необходимо при записи голограммы смешать три цвета: красный, зеленый и синий либо провести последовательное экспонирование фотопластинки этими цветами. Правда, технология записи цветных голограмм находится еще в экспериментальной стадии и потребует еще значительных усилий и экспериментов. Примечательно при этом, что многие, посетившие выставки голограмм, уходили оттуда в полной уверенности, что видели цветные объемные изображения!

Технология связи при помощи объемных голограмм, описанная впервые в "Звездных войнах" еще 30 лет назад, судя по всему, становится реальностью. Еще в 2010 году команда физиков из Университета Аризоны смогла разработать технологию передачи и просмотра движущихся трехмерных изображений в реальном времени. Разработчики из Аризоны называют свою работу прототипом "голографического трехмерного телеприсутствия". В реальности показанная сегодня технология представляет собой первую в мире практическую трехмерную систему передачи подлинно трехмерных изображений без необходимости использования стереоскопических очков.

"Голографическое телеприсутствие означает, что мы можем записать трехмерное изображение в одном местоположении и показать его в трехмерном режиме при помощи голограммы в другом, которое будет удалено на многие тысячи километров. Показ может проводиться в реальном времени", - говорит руководитель исследований Нассер Пейгамбарьян.

Для создания эффекта виртуальной инсталляции (3D голограммы) объекта в месте инсталляции натягивается специальная проекционная сетка. На сетку осуществляется проекция с помощью видеопроектора, который располагается за этой сеткой на расстоянии 2-3 метра. В идеале проекционная сетка натягивается на ферменную конструкцию, которая полностью обшивается темной тканью для затемнения и усиления эффекта. Создается подобие некого темного куба, на переднем плане которого разворачивается 3D изображение. Лучше чтобы действие происходило в полной темноте, тогда не будет виден темный куб и сетка, а только 3D голограмма!

Существующие системы 3D-проекций способны производить либо статические голограммы с превосходной глубиной и разрешением, либо динамические, но смотреть на них можно только под определенным углом и в основном через стереоскопические очки. Новая технология объединяет в себе преимущества обеих технологий, но лишена их многих недостатков.

В сердце новой системы находится новой фотографический полимер, разработанный калифорнийской исследовательской лабораторией Nitto Denko, работающей с электронными материалами.

В новой системе трехмерное изображение записывается на несколько камер, захватывающих объект с разных позиций и затем кодирует в цифровой сверхбыстрый лазерный поток данных, который создает на полимере голографические пиксели (хогели). Само по себе изображение - это результат оптического преломления лазеров между двумя слоями полимера.

Прототип устройства имеет 10-дюймовый монохромный экран, где картинка обновляется каждые две секунды - слишком медленно, чтобы создать иллюзию плавного движения, но все же динамика тут есть. Кроме того, ученые говорят, что показанный сегодня прототип - это лишь концепция и в будущем ученые обязательно создадут полноцветный и быстро обновляющийся поток, создающих натуральные трехмерные и плавно двигующиеся голограммы.

Профессор Пейгамбарьян прогнозирует, что примерно через 7-10 лет в домах у обычных потребителей могут появиться первые голографические системы видеосвязи. "Созданная технология абсолютно устойчива ко внешним факторам, таким как шумы и вибрация, поэтому она подходит и для промышленного внедрения", - говорит разработчик.

Голографическая 3D-установка AGP

Авторы разработки говорят, что одним из наиболее реальных и перспективных направлений разработки является именно телемедицина. "Хирурги из разных стран по всему миру смогут использовать технологию для трехмерного наблюдения за проведением операций в реальном времени и принимать участие в операции", - говорят исследователи. "Вся система полностью автоматизирована и контролируется компьютером. Лазерные сигналы сами кодируются и передаются, а приемник способен самостоятельно проводить рендеринг изображения".





Технологии создания трехмерных изображений, которые "растут как грибы" в последнее время, воплощаясь в виде трехмерных телевизионных экранов и дисплеев компьютеров, фактически не создают полноценного трехмерного изображения. Вместо этого с помощью стереоскопических очков или других ухищрений в каждый глаз человека посылаются немного разнящиеся изображения, а уже головной мозг зрителя соединяет все это воедино прямо в голове в виде трехмерного образа. Такое "насилие" над органами чувств человека и повышенная нагрузка на мозг вызывает напряжение зрения и головные боли у некоторых людей. Поэтому, для того, что бы сделать настоящее трехмерное телевидение требуются технологии, способные создавать реальные трехмерные изображения, другими словами, голографические проекторы. Люди уже давно научились создавать высококачественные статические голограммы, но когда дело заходит о движущихся голографических изображениях, тут возникают большие проблемы.



Исследователи из бельгийского нанотехнологического исследовательского центра Imec, разработали и продемонстрировали работающий опытный образец голографического проектора нового поколения, в основе которого лежат технологии микроэлектромеханических систем (microelectromechanical system, MEMS). Использование технологий, лежащих на грани между нано- и микро-, позволит в ближайшем времени создать новый дисплей, способный демонстрировать движущиеся голографические изображения.

В основе нового голографического проектора лежит пластина, на которой находятся крошечные, в половину микрона размером, отражающие свет подвижные площадки. Эта пластина освещается светом от нескольких лазеров, направленных на нее под различными углами. Регулируя положение по вертикальной оси светоотражающих площадок можно добиться того, что волны отраженного света начинают интерферировать между собой, создавая трехмерное голографическое изображение. Это все звучит невероятно и кажется очень сложным, но, тем не менее, на одном из снимков можно увидеть статическое цветное голографическое изображение, сформированное с помощью этих крошечных светоотражающих площадок.



Пока еще исследователи Imec не создали дисплей, способный работать с движущимися изображениями. Но, согласно заявлению Франческо Пессолано (Francesco Pessolano), ведущего исследователя проекта Imec NVision: "Главное для нас было понять основной принцип, пути его реализации и проверить работоспособность опытного образца. Все остальное - это всего лишь дело техники и реализуется достаточно легко". Согласно планам Imec, первый опытный голографический проектор и система его управления должны появиться не позже середины 2012 года, вероятно что это не будет громоздкой вещью, ведь 400 миллиардов светоотражающих площадок, требующихся для создания качественного изображения, можно разместить на пластине, размером с пуговицу. Так что ждать осталось уже совсем не долго, а попозже люди смогут забыть про обычные экраны и дисплеи и полностью погрузиться в виртуальный трехмерный мир.
