Пишет автор: zuhrumchik Пост о том том как меня замучило безделье и я решил сделать сенсорную столешницу для жены. На Ютубе есть клёвые ребята которые ведут канал Лихой Топоръ, идею спёр у них полностью) Начал с того что решил нарисовать эпоксидной смолой на сантиметровой фанере, что то вроде космоса.
Потом шуруповёртом сделал полости для сенсорных площадок. 160 штук получилось.
Вставил медные кольца и начал делать отверстия для оптоволокна и вставлять его. Оптоволокно использовал 1,5 мм, 1 мм и 0.75 мм. Сделал около 1200 отверстий и сломал порядка 15 сверел.
Потом залили обратную сторону эпоксидкой, чтобы закрепить оптоволокно и медные кольца. И изготовил короб для коммутации всего управления.

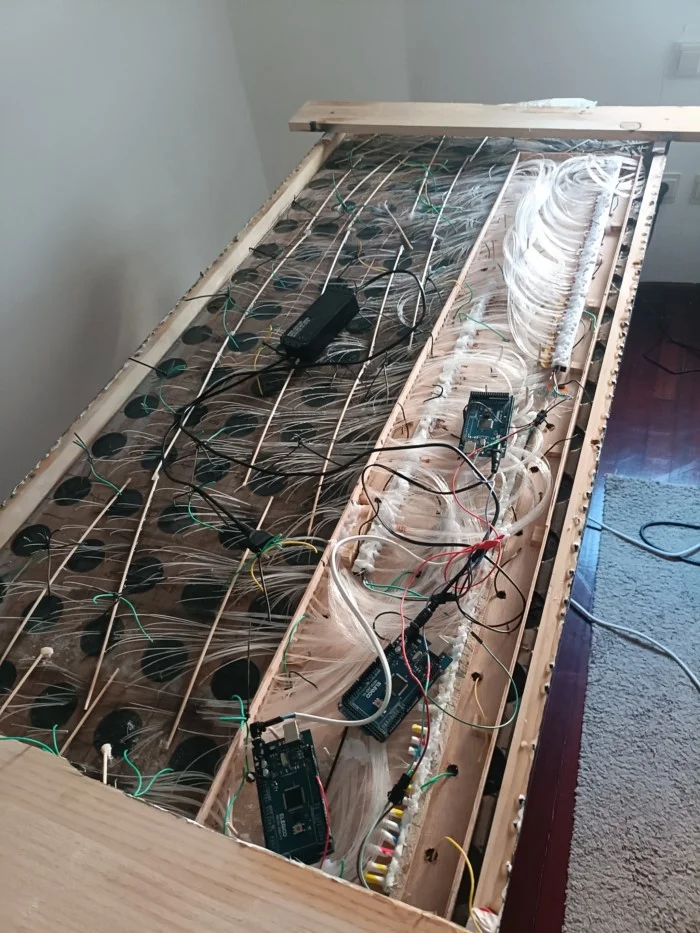

Следующим этапом я решил сгруппировать оптоволокно и подвести к адресной светодиодной ленте.
Ну а потом меня ждала самая интересная часть, начал коммутировать сенсоры ttp223b и программировать ардуино. Сколько раз я тут хотел все бросить, и сделать чтобы столешница просто светилась или мерцала... Но постепенно победил и эту часть.
В итоге ардуино запрограммировал так, чтобы при подачи сигнала от определенного сенсора, соответствующий пучок оптоволокна плавно загорался и так же плавно тух при отсутствии сигнала. По мере изготовления столешницы я обзавелся диодным лазерным станком и решил вырезать крышку на короб им, но не учел что нужна вентиляция поэтому отверстия для нее делал шуруповёртом.
Финальная часть была залить до борта эпоксидной смолой в перемешку с наполнителем для бескаркасной мебели и похоронить сенсоры внутри столешницы на вечно, чтобы не было желания если что то сгорит идти и ремонтировать, проще будет переписать код и пусть она мерцает, но я так думаю что скоро напишу дополнительно пару эффектов.
Потом прошел все фрезой чтобы выровнять и покрасил черной краской. Вот так столешница срабатывает на прикосновения.
