снайперская винтовка драгунова (СВД)

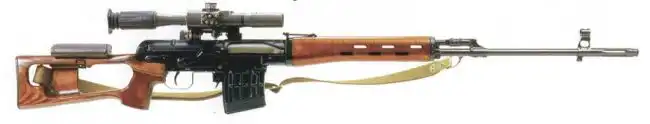

Винтовка СВД представляет собой самозарядное оружие с газоотводной автоматикой
1. Калибр, мм 7,62
2. Число нарезов 4
3. Прицельная дальность, м:
с оптическим прицелом
с открытым прицелом 1300
1200
4. Начальная скорость пули, м/с 830
5. Дальность полета пули,
до которой сохраняется ее убойное действие, м 3800
6. Масса винтовки без штыка-ножа
с оптическим прицелом, неснаряженным
магазином и щекой, кг 4,3
7. Емкость магазина, патронов 10
8. Длина винтовки, мм:
без штыка-ножа
с примкнутым штыком-ножом 1220
1370
9. Масса патрона, г 21,8
10. Масса обыкновенной пули
со стальным сердечником, г 9,6
11. Масса порохового заряда, г 3,1
12. Увеличение оптического прицела, крат. 4
13. Поле зрения прицела, градус 6
14. Диаметр зрачка выхода, мм 6
15. Удаление зрачка выхода, мм 68,2
16. Разрешающая способность, секунда, 12
17. Длина прицела с наглазником
и выдвинутой блендой, мм 375
18. Ширина прицела, мм 70
19. Высота прицела, мм 132
20. Масса прицела, г 616
21. Масса прицела с комплектом ЗИП и чехлом, г 926

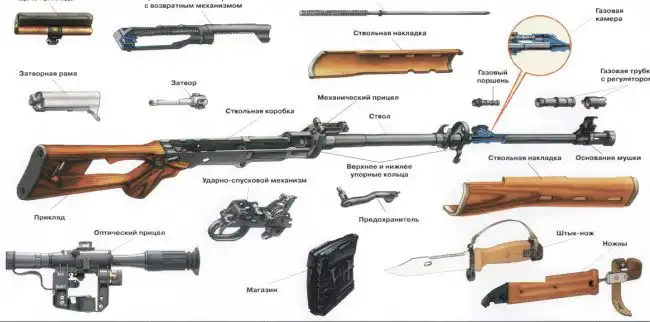

В конструкции газоотводного узла предусмотрен двухпозиционый газовый регулятор. Запирание ствола - поворотом затвора, имеющего 3 боевых упора. Ствольная коробка фрезерованная из стали. УСМ нерегулируемый, выполнен на отдельном основании. Все варианты винтовки оснащены несъемными открытыми прицельными приспособлениями в виде мушки в намушнике и регулируемого целика, расположенного перед крышкой ствольной коробки. Кронштейн для оптического прицела крепится к ствольной коробке слева. Помимо основного оптического прицела ПСО-1 (фиксированной кратности 4Х) на СВД могут устанавливаться ночные бесподсветочные прицелы НСПУ-3 или НСПУМ. На ранних вариантах винтовки цевье и приклад рамочной конструкции были выполнены из дерева, на более современных вариантах цевье выполняется из пластика, рамочный приклад может быть как деревянным, так и пластиковым. На винтовках СВД-С имеется отдельная пластиковая пистолетная рукоятка и складной вбок металлический приклад. Штатно винтовка комплектуется ружейным ремнем для переноски. Одна из характерных особенностей СВД - наличие на стволе прилива для установки штык-ножа.
.

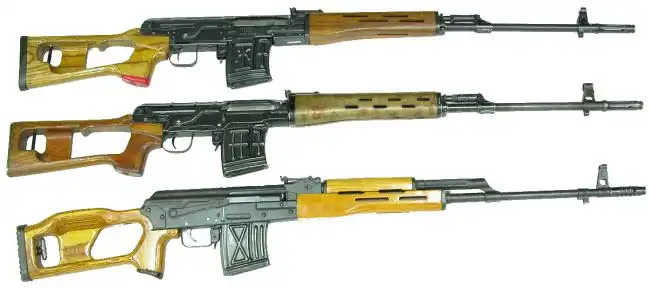

Иностранные клоны и подражания винтовке СВД, сверху вниз: винтвока Al Kadesih (Ирак), винтовка Type 85 (Тип 85, Китай) и винтовка FPK (Румыния). Обратите внимание, что только две верхние винтвоки в действительности являются копиями СВД, винтовка FPK на самом деле является увеличенной модификацией Автомата Калашникова калибра 7,62x54R оформленной "под СВД".
1- бленда ; 2- объектив в оправе ; 3- светофильтр в оправе ; 4- рукоятка ; 5- гайка ; 6- маховичок ; 7- корпус ; 8- окуляр в сборе ; 9- наглазник ; 10- колпачок ; 11- колпачок
Влево и вправо от прицельных знаков расположена шкала боковых поправок. Цена деления шкалы 0-01. Величины боковых поправок 0-05 и 0-10 выделены удлиненным штрихом. Поправка О-10 отмечена цифрой 10. Справа и слева от шкалы боковых поправок нанесены два горизонтальных штриха. Дальномерная шкала, расположенная слева под шкалой боковых поправок, предназначена для определения дальности до цели. Дальномерная шкала выполнена в виде двух линий. Верхняя линия (кривая) рассчитана для высоты цели 1. 7 м и отмечена цифрами 2, 4, 6, 8 и 10.
Сетка прицела перемещается в двух взаимно перпендикулярных направлениях, оставаясь всегда в фокальной плоскости объектива.
