Автоматы Коробова (ТКБ-408, ТКБ-517, ТКБ-022)

7,62мм автомат Коробова ТКБ-408 был разработанв Туле (ТКБ = Тульское Конструкторское Бюро) Германом Александровичем Коробовымк 1946 году, для участия в конкурсе на 7.62мм автомат для Советской Армии. По результатам конкурса автомат ТКБ-408 показал не самые лучшие результаты, и на вооружение в 1951 году был принят автомат Калашникова АК. Автомат Коробова ТКБ-408 иногда называют первым автоматом компоновки "буллпап"(bullpup), однако автоматы такой конфигурации разрабатывались в Великобритании и СССР еще в период Второй Мировой войны. В частности, в СССР в 1945 году был создан 7,62мм экспериментальный автомат Коровина, также в компоновке буллпап.

Автомат Коробова ТКБ-408 построенна основе автоматики, использующей энергию отводимых из ствола пороховых газов. Газовый поршень в цилиндре расположен над стволом, запирание ствола осуществляется перекосом затвора в вертикальной плоскости. Окно для выброса стреляных гильз расположено справа, имеет откидную вниз пылезащитную крышку. Рукоятка взведения затвора расположена слева, над цевьем. Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями; переводчик режимов огня расположен слева, над пистолетной рукояткой. Отдельный предохранитель расположен внутри спусковой скобы, перед спусковым крючком. Магазины специальной конструкции, двухрядные, емкостью 30 патронов. Защелка магазина располагается в нижней задней части пистолетной рукоятки, для чего на магазинах выполнены специальные выступы-зацепы.

После неудачи автомата ТКБ-408 в конкурсе 1946-47 годов, Герман Коробов продолжил поиск новых решений для создания более эффективного оружия. В конце1940х годов он экспериментировал с автоматомТКБ-454, первоначально построенным на основеавтоматики с полусвободным затвором с его газовым торможением. Однако в силу рядапроблем, изначально присущих такой схеме,Коробов отказался от нее в пользу схемы сполусвободным затвором, состоящим из двухчастей, с торможением отката за счет двуперого рычага. В отечественной литературе последних лет иногда встречается мнение о том, что данную схему автоматики в начале 1970х годов у Коробова "позаимствовали" французы для своего автомата FAMAS. Однако,внимательное изучение данной темы показывает, что впервые подобная автоматика была реализована еще перед Второй Мировой Войной в венгерских пистолетах-пулеметах 39М и 43М конструкции Пола Кирали. Данные пистолеты-пулеметы использовались венгерскими войсками против Красной Армии в ходе Великой Отечественной войны, и их конструкция в СССР была хорошо известна специалистам.

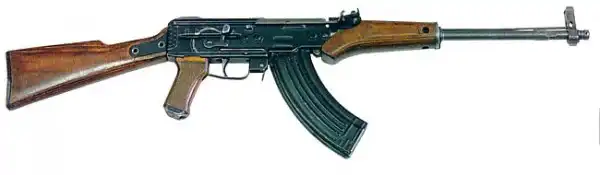

Какбы то не было, в начале 1950х годов модернизированный автомат Коробова ТКБ-517 с автоматикой по типу Кирали показал результаты, значительно превосходящие таковые для штатного на тот момент автомата Калашникова АК. В результате последовавшего в середине 1950х годов нового армейского конкурса автомат Коробова превзошел модернизированный автомат Калашникова по кучности стрельбы очередями, особенно из неустойчивых положений. Автомат Коробова также был заметно легче и проще по устройству. Тем не менее, Армия предпочла модификацию уже хорошо освоенного ввойсках и в производстве автомата Калашникова - АКМ. Мало известен тот факт,что на базе ТКБ-517 Коробовым также былразработан ручной пулемет, имевший возможность использовать как магазинное питание (стандартные коробчатые магазины от АК), так и ленточное (металлическая лента от РПД). Этот пулемет являлся прямым конкурентом ручного пулемета Калашникова РПК на том же конкурсе.

Автомат ТКБ-517 построенс использованием схемы с полусвободным затвором. Затворная группа ТКБ-517 состоит из двух частей - легкого затвора и более тяжелой затворной рамы. На затворе установлен двуплечий рычаг, своим нижним плечом при переднем (закрытом) положении затвора упирающийся в в ствольную коробку, а верхним - в затворную раму. При выстреле пороховые газы давят на дно гильзы, заставляя ее двигаться назад в патроннике, и давить на зеркало затвора. При этом нижнее плечо рычага упирается в не подвижную ствольную коробку, а верхнее передает движение массивной затворной раме. За счет разницы плеч в первый момент после выстрела сам затвор движется медленно, а разгоняется в основном тяжелая затворная рама. К тому моменту когда давление в патроннике спадает до безопасного, рычаг-замедлитель выходит из зацепления, и дальше затвор с затворной рамой движутся вместе, с одной скоростью, сжимая возвратную пружину. При этом извлекается и выбрасывается стреляная гильза, а на обратном ходе затворной группы подается новый патрон.Рукоятка затвора неподвижно закреплена на затворной раме справа. Ударно-спусковой механизм допускал ведение огня одиночными выстрелами и очередями, предохранитель - переводчик режимов огня располагался наствольной коробке справа, над спусковой скобой. Магазины стандартные, от автомата Калашникова, на 30 патронов.

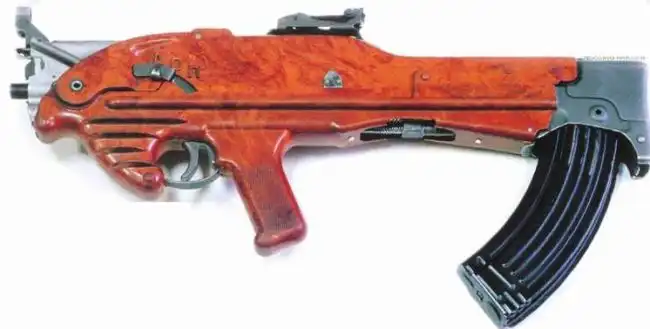

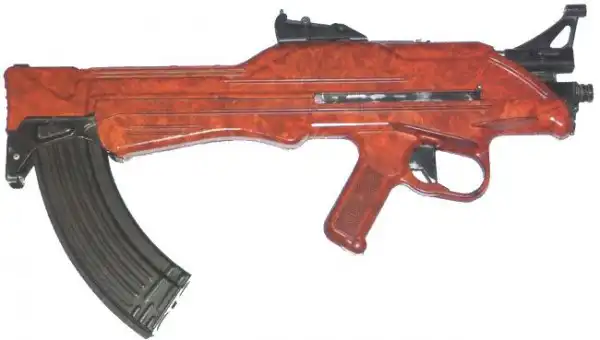

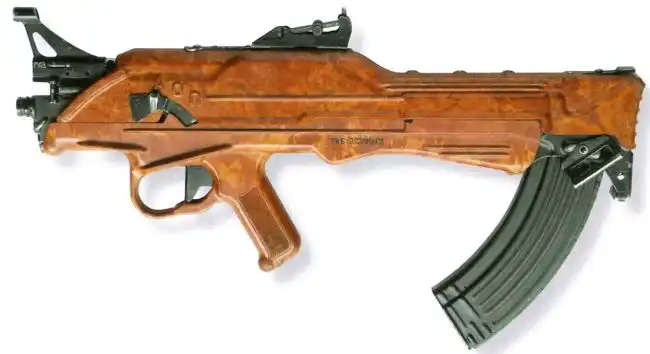

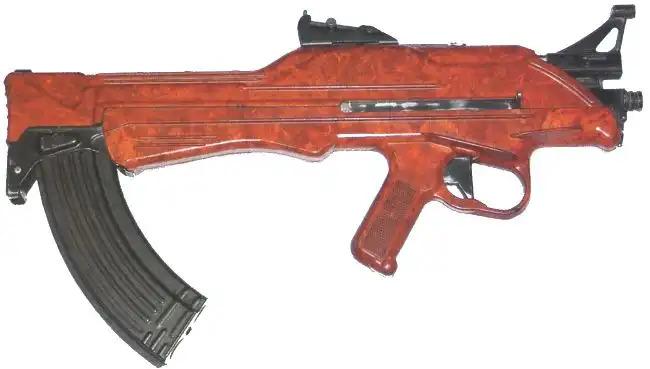

Серия автоматов ТКБ-022, разработанных советским конструктором-оружейником Г.А.Коробовым в шестидесятых годах прошлого века является одной из наиболее интересных его разработок. Коробов начал разработку автоматов в компоновке буллпап сразу после конца Второй Мировой войны, пытаясь таким образом уменьшить габариты оружия при сохранении баллистических характеристик (определяемых при заданном патроне длиной ствола). После того как автомат ТКБ-408 был отвергнут в ходе испытаний, Коробов на некоторое время отказался от компоновки буллпап, однако в 1962 году снова вернулся к ней. создав один из самых компактных образцов стрелкового оружия - его автомат в боевом положении был на 11.5 сантиметров короче, чем автомат Калашникова АКМС со сложенным прикладом при одинаковой длине ствола в 41.5 см. Помимо столь компактных габаритов, автомат Коробова отличался еще несколькими весьма передовыми на тот момент решениями - пластиковым корпусом оружия и выбросом стреляных гильз вперед, что обеспечивало безпроблемную стрельбу как с правого, так и с левого плеча. До конца шестидесятых годов Коробов создал несколько вариантов этой системы, от ТКБ-022ПМ до ТКБ-022ПМ5, при этом последние варианты автомата создавались под перспективный на тот момент патрон 13МЖ калибра 5.6х39мм. Тем не менее, автоматы Коробова так и остались только в виде опытных образцов, на что имелись как объективные причины (например слишком задний баланс оружия, сомнения в живучести пластикового корпуса оружия при длительной эксплуатации в сложных условиях и хранении) так и субъективные (высокопоставленные военные чины, отвечающие за принятие оружие на вооружение, часто весьма консервативны и не любят перемен, особенно когда выигрыш по сумме боевых характеристик не слишком очевиден; тот факт что автомат был разработан в Туле, а не Ижевске, тоже в известной мере играл против него).
Как бы то ни было, автоматы Коробова, включая и ТКБ-022, заслуживают почетного места в истории отечественного оружия, как минимум за оригинальность и смелость технических решений.

Автомат ТКБ-022 использует газоотводную автоматику с кольцевым газовым поршнем, расположенным вокруг ствола. Запирание ствола обеспечивается скользящим в вертикальной плоскости клиновым затвором, что с одной стороны позволило максимально сократить длину ствольной коробки, а с другой - потребовало введения дополнительной детали - досылателя/извлекателя. Эта U-образная деталь, подвижная в горизонтальной плоскости вперед и назад, отвечает за досылание патрона в патронник, извлечение из ствола стреляной гильзы и досылание гильзы в выводящую трубку над стволом, через которую гильза попадает в переднюю часть оружия и там уже выпадает наружу у основания мушки. Для питания патронами используются штатные магазины от автомата Калашникова. Корпус оружия выполнен из пластмассы с металлическими вставками. Предохранитель-переводчик режимов огня расположен слева над пистолетной рукояткой управления огнем. Прицельные приспособления открытые, регулируемые, при этом длина прицельной линии сравнительно мала (что не способствует повышению точности стрельбы). Варианты автомата ТКБ-022ПМ имели возможность установки дульной насадки для метания винтовочных гранат и соответственно также имели включаемый вручную кран, перекрывавший газоотвод при стрельбе винтовочными гранатами.
