Что такое Пантелеграф ?

Давайте же подробней рассмотрим принцип работы этого древнего устройства.

Для начала отметим, что ввиду того, что прибор должен был работать и на прием, и на передачу, то передаваемое изображение в любом случае должно было быть преображено в цепь электрических сигналов. Конечно, не обошлось приспособление без считывающей головки, функцию которого исполняла тонкая металлическая иголка. Само же изображение появлялось на принимающей пластине благодаря чернилам, которые не проводили электрический ток.

Итак, допустим, на один пантелеграф поступило изображение. Что происходит дальше? На приемную сторону прибора, который представлял собой лист бумаги, предварительно пропитанной разведенным йодистым калием, поступали определенные электрические сигналы, каждый из которых обозначал определенную часть изображения. Запись производилась электрохимическим путем.

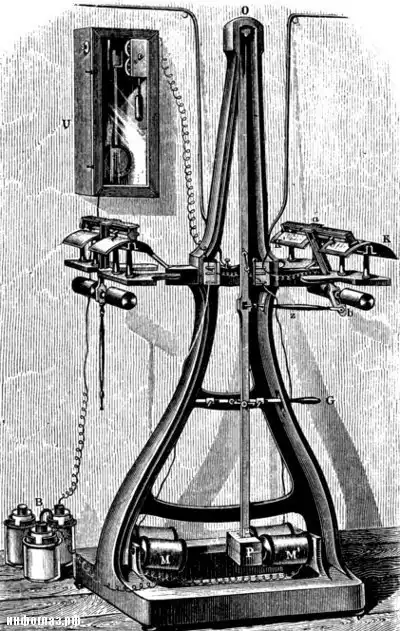

Пантелеграф Казелли выглядел весьма внушительно: помимо достаточно массивного пишущего механизма, он был возглавлен двухметровым маятником.



Зачем был нужен маятник? Он выполнял роль движущей силы, благодаря которому стержень мог воспроизводить изображение. Маятник посредством рычага был соединен непосредственно с механизмом, принимающим картинку. Он раскачивался, задевал рычаг, который, в свою очередь, задавал направление пишущему механизму. Под последним размещалась пластина, изготовленная из меди и выгнутая дугой, именно на неё и поступало принимающееся изображение вследствие колебательных движений пишущего механизма.

Сам процесс сканирования осуществлялся с помощью вышеупомянутой иглы, которая контактировала с медной пластиной. Каждый новый шаг маятника провоцирует появление одной строки изображения. Оно появлялось на листе из тоненькой оловянной фольги, а наносилось с помощью изолирующих жирных чернил.



Следующим этапом работы было помещение этого листа фольги на выпуклую пластину передающего механизма. Брался особый лист бумаги, предварительно пропитанный нужным раствором – его размещали на принимающем механизме – именно на эту бумагу потом будет наноситься изображение.

Телеграфная линия замыкала в единую электроцепь стержень, размещенный со стороны приема, и иглу – со стороны передачи, параллельно производилось заземление медных дугообразных пластинок.
Ну а дальше все было просто: если в передающемся изображении было «пустое» место – то на телеграфную линию не передавались никакие сигналы. Если же игла попадала на участок с низкой электропроводностью (что обозначало наличие элемента изображения) – то после соответствующего сигнала стержень тут же принимался рисовать картинку. И если маятники на обоих устройствах качались синхронно в такт – то качество изображения было отличным!

Спустя 50 лет, в 1906 году немецкий физик Артур Корн продемонстрировал принципиально новую технологию фотоэлектрического сканирования, в последствие названную «телефаксом». Луч света заменил металлическую иглу, а само изображение крепилось на прозрачном вращающемся барабане. После появления полупроводников был доработан фотоприемник и появились планшетные сканеры . Главный способ оцифровки изображения остался неизменным со времени его открытия!



Изобретателем сканера как такового считается Рудольф Хелл . В конце 20-х годов он создал сканер-факс, который «научил» прототип современногосканер-факса переводить текст и изображения в точки и линии и обратно. Позже, в 1969 год Рудольф усовершенствовал технологию и отсканировал цветное изображение.

Но прогресс не стоял на месте. В 1985 году компания Microtek представила миру черно-белый поточный сканер с разрешением в 300 dpi. Позже, в 1990 году такие крупные компании, как HP, Eastman Kodak, Logitech в составе группы Macintosh Scanner Roundtable решили создать универсальный протокол для взаимодействия сканера с программным обеспечением для обработки изображения. Так появился известный всем драйвер TWAIN .

Параллельно с TWAIN появился драйвер ISIS (Image and Scanner Interface Specification), который применяли для барабанных сканеров, сканеровhi-end класса, сканирования архивных документов.
