«Ежи» против танков

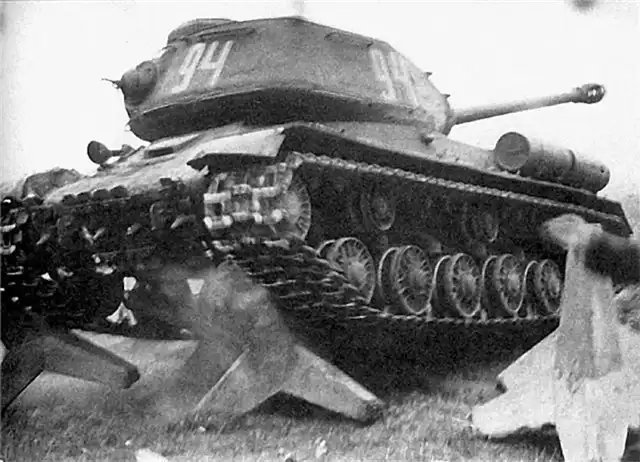

Танк ИС-2 преодолевает бетонные противотанковые ежи
Весь ход Великой Отечественной войны наглядно показал: эффективными могут быть не только сложные системы вооружения с превосходными характеристиками, но и простые и дешевые изделия. Так, небольшая противотанковая мина может не только серьезно повредить, но и вовсе уничтожить вражеский танк, а простая бетонная пирамида способна просто не пропустить его на свою территорию. Среди таких простых и эффективных видов заграждений и вооружений особую славу в годы войны получили противотанковые ежи. Чрезвычайно простые и удобные в производстве, они значительно помогли красноармейцам в боях и даже сумели стать символами войны.
Заграждения различного типа применялись в военном деле с незапамятных времен. Еще в Древнем Риме использовались разборные деревянные конструкции, устанавливавшиеся на тех участках, где нужно было не допустить прорыва противника. Со временем эта идея только развивалась, соединялась с другими изобретениями, такими как колючая проволока и т.д. Однако появление на поле боя танков, которые изначально создавались в качестве средства прорыва заграждений, потребовало ответных действия для поддержания обороны.
Сперва появились надолбы – гранитные или бетонные глыбы, устанавливаемые на танкоопасных направлениях. Они были достаточно эффективны в деле сдерживания противника, что, однако, с лихвой компенсировалось сложностью изготовления и установки. Требовалось нечто более простое. Решение появилось в июне 1941 года. По-видимому, идея существовала и до этого, но начавшаяся война подстегнула создание нового заграждения. В первые же дни войны генерал-майор технических войск М.Л. Гориккер, будучи начальником Киевского военно-технического училища, получает новое назначение. Он становится начальником Киевского гарнизона. Начало своей службы на новом месте Гориккер «отмечает» техническим предложением. Он утверждает, что его изобретение можно изготовлять даже в самых сложных условиях и оно все равно будет выполнять свои функции.
Гориккер предложил собирать из металлического проката шестиконечную конструкцию, названную им «звездочкой». Теоретически, в качестве сырья для звездочек можно было использовать любую подходящую металлическую деталь. Однако из расчетов генерала Гориккера следовало, что оптимальным является двутавровый профиль. Другие виды проката – квадратная балка, тавр или швеллер – не подходили по прочности. В качестве способа соединения балок Гориккер предложил клепку с косынками. В принципе, при соответствующей возможности допускалась и сварка, однако и тут все упиралось в прочность конструкции: для достаточной жесткости и крепости на сваренной звездочке должны были применяться косынки большего размера, что, в свою очередь, приводило к лишним расходам материалов.
Простота предложенного заграждения позволила начать его испытания уже в первых числах июля-месяца. На малый танкодром Киевского танко-технического училища прибыла комиссия и были доставлены несколько звездочек. Интересен тот факт, что звездочки для испытаний были сделаны из рельсового утиля. Как впоследствии оказалось, происхождение сырья никак не влияет на заградительные качества изобретения Гориккера. В качестве танков, пытающихся преодолеть заграждения, использовались Т-26 и БТ-5. Результаты испытательных проездов танков по четырехрядному заграждению были просто замечательными. Так, во время первой же своей попытки проехать через ряды звездочек танк Т-26 лишился люка масляного насоса и повредил масляную систему. Через несколько минут после этого все масло, имевшееся в танке, вытекло наружу и боевая машина не смогла продолжать свой «рейд». На ремонт ушло несколько часов. БТ-5 отделался немного лучше: разогнавшись, он смог преодолеть звездочки. Однако это стоило ему погнутого днища и поврежденной трансмиссии. Снова понадобился ремонт. Первые же попытки преодолеть заграждение из звездочек наглядно показали их эффективность и испытателям танкодрома Киевского училища поручили подобрать оптимальный порядок расстановки нового заграждения. В итоге было рекомендовано расставлять звездочки рядами через каждые четыре метра, а расстояние по фронту должно было равняться полутора метрам для переднего ряда и 2-2,5 м для остальных рядов. В таком случае, разогнавшись и перебравшись через первый ряд, танк уже не мог продолжать скоростное движение и попросту застревал между рядами звездочек, попутно получая повреждения корпуса и, иногда, внутренних агрегатов.
На тех же испытаниях подобрали и оптимальные размеры шестиконечной звездочки. Высота готового заграждения должна лежать в пределах от одного до полутора метров. Причины этого заключаются в следующем: звездочка должна быть выше клиренса танка, но при этом ее верхняя часть не должна подниматься за верхний срез нижней лобовой плиты. В таком случае впервые встретившиеся со звездочками танкисты, видя небольшой размер препятствия и отсутствие какого-либо крепления к земле, могут захотеть просто сдвинуть его в сторону. Механик-водитель начинает движение вперед, звездочка попадает под нижний лобовой лист, а оттуда «переползает» под днище танка. Кроме того, в некоторых случаях звездочка может провернуться под передней частью бронемашины. Так или иначе, въехавший на звездочку танк оказывается в очень неудобном положении: передняя часть оказывается подвешенной в воздухе. Более того, поднявшиеся над землей гусеницы не могут обеспечить должного сцепления с поверхностью, и танк уже не может съехать со звездочки без помощи со стороны. Бронированная машина, призванная подавлять огневые точки противника, сама становится довольно легкой мишенью.
Простота изготовления звездочек Гориккера в сочетании с их эффективностью повлияли на дальнейшую судьбу изобретения. В самые кратчайшие сроки руководство по изготовлению заграждений было распространено по всем частям Красной Армии. За характерный внешний вид в войсках это заграждение было прозвано ежом. Именно под этим именем противотанковая звездочка Гориккера вошла в историю. Простота производства и дешевизна исходных материалов позволили в кратчайшие сроки сделать десятки тысяч противотанковых ежей и установить их на большой части фронта. Кроме того, даже в собранном виде еж мог транспортироваться с места на место, что также улучшило репутацию нового средства заграждения. В общем, новый еж пришелся по душе красноармейцам. Куда больше он «понравился» немецким танкистам. Дело в том, что поначалу все шло именно так, как и предполагалось Гориккером – видя незнакомое, но незакрепленное заграждение, танкисты пытались его сдвинуть и проехать дальше, что приводило к времяпровождению в буквально подвешенном состоянии. Малоприятное событие, особенно если где-то рядом находится советская противотанковая пушка. Вряд ли можно представить лучшую цель, чем неподвижный танк, поднятый над уровнем земли. Наконец, при совсем неудачном стечении обстоятельств балка ежа пропарывала нижнюю лобовую плиту или днище, проходила внутрь танка и наносила повреждения двигателю или трансмиссии. Особенности размещения трансмиссии на немецких танках PzKpfw III и PzKpfw VI только повышали шансы машины получить подобные повреждения.
Правда, немцы довольно быстро догадались, что сперва следует делать проходы в заграждениях, а потом только идти по ним. Здесь в некоторой мере им помог тот факт, что ежи никак не закреплялись к поверхности земли. Пара-тройка танков при помощи буксирных тросов могла довольно быстро проделать брешь для прохода войск. Красноармейцы на это ответили закладкой противопехотных мин рядом с ежами, а также, при возможности, размещением пулеметов или противотанковых пушек недалеко от заграждения. Таким образом, попытки растащить ежи или привязать их к танку сурово наказывались пулеметным, а то и артиллерийским огнем. Вскоре появился еще один прием для затруднения проделывания проходов: ежи стали связывать друг с другом и привязывать к различным объектам на местности. В итоге немецким танкистам и саперам приходилось сначала решать «головоломку» с тросами и цепями и лишь после этого убирать сами ежи. И делать все это под огнем противника.
Однако у превосходной идеи, как это часто случается, были и неудачные воплощения. Так, нередко из соображений экономии или по другим подобным причинам ежи делались не из двутавровых балок, а из других профилей. Естественно, прочность таких заграждений была меньше нужной и порой танк мог просто раздавить «неправильный» еж. Другой проблемой звездочки Гориккера была требовательность к месту размещения – для эффективного противостояния танкам ей требовалась твердая поверхность. Лучше всего подходил асфальт, который был достаточно прочен для того, чтобы выдержать давление танка на еж. Что касается еще более твердого бетона, то не рекомендовалось ставить на него ежи. Дело в том, что трение на такой поверхности было недостаточным и танк мог сдвинуть еж, а не напороться на него. Наконец, в некоторые моменты войны ежи не могли выполнять свои обязанности по более приятным причинам. Например, на окраинах Москвы такие заграждения были установлены еще осенью 41-го. Но, к счастью, Красная Армия не позволила противнику подобраться к ежам на окраине столицы.
Противотанковые ежи системы генерал-майора М.Л. Гориккера сыграли важную роль в Великой Отечественной войне. Они помогли сравнительно малыми силами улучшить возможности армии в сдерживании врага. Надо заметить, изобретением Гориккера воспользовалась не только Красная Армия. Немцы, отступая, тоже активно использовали простую заградительную конструкцию из трех рельсов и крепежных элементов. На подходе ко всем важным пунктам немецкой обороны красноармейцам приходилось видеть знакомые угловатые объекты. Да и союзники, высадившись в Нормандии, тоже смогли ознакомиться с советским средством заграждения. Существует интересное мнение, гласящее, что немцы сами не производили ежи, а только разбирали и складировали советские, которые пригодились к концу войны. Во всяком случае, именно так, по мнению некоторых историков, можно объяснить большое количество ежей перед немецкими позициями на том этапе войны, когда Германия испытывала серьезные трудности даже с производством вооружений.
В настоящее время противотанковые ежи почти полностью вышли из употребления, хотя изредка их можно видеть рядом с воинскими частями или подобными им объектами. Также противотанковый еж, являясь одним из символов Великой Отечественной войны, активно использовался скульпторами в создании памятников. К примеру, памятник с ежами на Ленинградском шоссе недалеко от Москвы обозначает рубеж, на котором были остановлены немецкие войска. Подобные ему мемориалы можно встретить практически по всей Европе, в местах, где шли бои.
Сперва появились надолбы – гранитные или бетонные глыбы, устанавливаемые на танкоопасных направлениях. Они были достаточно эффективны в деле сдерживания противника, что, однако, с лихвой компенсировалось сложностью изготовления и установки. Требовалось нечто более простое. Решение появилось в июне 1941 года. По-видимому, идея существовала и до этого, но начавшаяся война подстегнула создание нового заграждения. В первые же дни войны генерал-майор технических войск М.Л. Гориккер, будучи начальником Киевского военно-технического училища, получает новое назначение. Он становится начальником Киевского гарнизона. Начало своей службы на новом месте Гориккер «отмечает» техническим предложением. Он утверждает, что его изобретение можно изготовлять даже в самых сложных условиях и оно все равно будет выполнять свои функции.

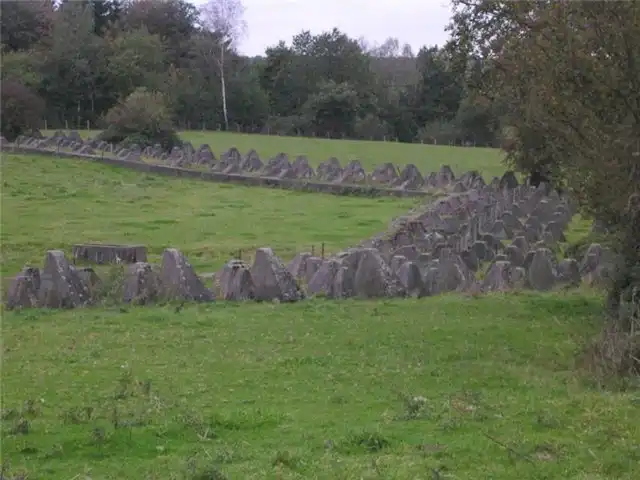

Ряды бетонных надолбов, Аахен, Германия
Гориккер предложил собирать из металлического проката шестиконечную конструкцию, названную им «звездочкой». Теоретически, в качестве сырья для звездочек можно было использовать любую подходящую металлическую деталь. Однако из расчетов генерала Гориккера следовало, что оптимальным является двутавровый профиль. Другие виды проката – квадратная балка, тавр или швеллер – не подходили по прочности. В качестве способа соединения балок Гориккер предложил клепку с косынками. В принципе, при соответствующей возможности допускалась и сварка, однако и тут все упиралось в прочность конструкции: для достаточной жесткости и крепости на сваренной звездочке должны были применяться косынки большего размера, что, в свою очередь, приводило к лишним расходам материалов.
Простота предложенного заграждения позволила начать его испытания уже в первых числах июля-месяца. На малый танкодром Киевского танко-технического училища прибыла комиссия и были доставлены несколько звездочек. Интересен тот факт, что звездочки для испытаний были сделаны из рельсового утиля. Как впоследствии оказалось, происхождение сырья никак не влияет на заградительные качества изобретения Гориккера. В качестве танков, пытающихся преодолеть заграждения, использовались Т-26 и БТ-5. Результаты испытательных проездов танков по четырехрядному заграждению были просто замечательными. Так, во время первой же своей попытки проехать через ряды звездочек танк Т-26 лишился люка масляного насоса и повредил масляную систему. Через несколько минут после этого все масло, имевшееся в танке, вытекло наружу и боевая машина не смогла продолжать свой «рейд». На ремонт ушло несколько часов. БТ-5 отделался немного лучше: разогнавшись, он смог преодолеть звездочки. Однако это стоило ему погнутого днища и поврежденной трансмиссии. Снова понадобился ремонт. Первые же попытки преодолеть заграждение из звездочек наглядно показали их эффективность и испытателям танкодрома Киевского училища поручили подобрать оптимальный порядок расстановки нового заграждения. В итоге было рекомендовано расставлять звездочки рядами через каждые четыре метра, а расстояние по фронту должно было равняться полутора метрам для переднего ряда и 2-2,5 м для остальных рядов. В таком случае, разогнавшись и перебравшись через первый ряд, танк уже не мог продолжать скоростное движение и попросту застревал между рядами звездочек, попутно получая повреждения корпуса и, иногда, внутренних агрегатов.
На тех же испытаниях подобрали и оптимальные размеры шестиконечной звездочки. Высота готового заграждения должна лежать в пределах от одного до полутора метров. Причины этого заключаются в следующем: звездочка должна быть выше клиренса танка, но при этом ее верхняя часть не должна подниматься за верхний срез нижней лобовой плиты. В таком случае впервые встретившиеся со звездочками танкисты, видя небольшой размер препятствия и отсутствие какого-либо крепления к земле, могут захотеть просто сдвинуть его в сторону. Механик-водитель начинает движение вперед, звездочка попадает под нижний лобовой лист, а оттуда «переползает» под днище танка. Кроме того, в некоторых случаях звездочка может провернуться под передней частью бронемашины. Так или иначе, въехавший на звездочку танк оказывается в очень неудобном положении: передняя часть оказывается подвешенной в воздухе. Более того, поднявшиеся над землей гусеницы не могут обеспечить должного сцепления с поверхностью, и танк уже не может съехать со звездочки без помощи со стороны. Бронированная машина, призванная подавлять огневые точки противника, сама становится довольно легкой мишенью.
Простота изготовления звездочек Гориккера в сочетании с их эффективностью повлияли на дальнейшую судьбу изобретения. В самые кратчайшие сроки руководство по изготовлению заграждений было распространено по всем частям Красной Армии. За характерный внешний вид в войсках это заграждение было прозвано ежом. Именно под этим именем противотанковая звездочка Гориккера вошла в историю. Простота производства и дешевизна исходных материалов позволили в кратчайшие сроки сделать десятки тысяч противотанковых ежей и установить их на большой части фронта. Кроме того, даже в собранном виде еж мог транспортироваться с места на место, что также улучшило репутацию нового средства заграждения. В общем, новый еж пришелся по душе красноармейцам. Куда больше он «понравился» немецким танкистам. Дело в том, что поначалу все шло именно так, как и предполагалось Гориккером – видя незнакомое, но незакрепленное заграждение, танкисты пытались его сдвинуть и проехать дальше, что приводило к времяпровождению в буквально подвешенном состоянии. Малоприятное событие, особенно если где-то рядом находится советская противотанковая пушка. Вряд ли можно представить лучшую цель, чем неподвижный танк, поднятый над уровнем земли. Наконец, при совсем неудачном стечении обстоятельств балка ежа пропарывала нижнюю лобовую плиту или днище, проходила внутрь танка и наносила повреждения двигателю или трансмиссии. Особенности размещения трансмиссии на немецких танках PzKpfw III и PzKpfw VI только повышали шансы машины получить подобные повреждения.
Жители Сталинграда устанавливают противотанковые ежи на улице города
Правда, немцы довольно быстро догадались, что сперва следует делать проходы в заграждениях, а потом только идти по ним. Здесь в некоторой мере им помог тот факт, что ежи никак не закреплялись к поверхности земли. Пара-тройка танков при помощи буксирных тросов могла довольно быстро проделать брешь для прохода войск. Красноармейцы на это ответили закладкой противопехотных мин рядом с ежами, а также, при возможности, размещением пулеметов или противотанковых пушек недалеко от заграждения. Таким образом, попытки растащить ежи или привязать их к танку сурово наказывались пулеметным, а то и артиллерийским огнем. Вскоре появился еще один прием для затруднения проделывания проходов: ежи стали связывать друг с другом и привязывать к различным объектам на местности. В итоге немецким танкистам и саперам приходилось сначала решать «головоломку» с тросами и цепями и лишь после этого убирать сами ежи. И делать все это под огнем противника.
Однако у превосходной идеи, как это часто случается, были и неудачные воплощения. Так, нередко из соображений экономии или по другим подобным причинам ежи делались не из двутавровых балок, а из других профилей. Естественно, прочность таких заграждений была меньше нужной и порой танк мог просто раздавить «неправильный» еж. Другой проблемой звездочки Гориккера была требовательность к месту размещения – для эффективного противостояния танкам ей требовалась твердая поверхность. Лучше всего подходил асфальт, который был достаточно прочен для того, чтобы выдержать давление танка на еж. Что касается еще более твердого бетона, то не рекомендовалось ставить на него ежи. Дело в том, что трение на такой поверхности было недостаточным и танк мог сдвинуть еж, а не напороться на него. Наконец, в некоторые моменты войны ежи не могли выполнять свои обязанности по более приятным причинам. Например, на окраинах Москвы такие заграждения были установлены еще осенью 41-го. Но, к счастью, Красная Армия не позволила противнику подобраться к ежам на окраине столицы.
Противотанковые ежи системы генерал-майора М.Л. Гориккера сыграли важную роль в Великой Отечественной войне. Они помогли сравнительно малыми силами улучшить возможности армии в сдерживании врага. Надо заметить, изобретением Гориккера воспользовалась не только Красная Армия. Немцы, отступая, тоже активно использовали простую заградительную конструкцию из трех рельсов и крепежных элементов. На подходе ко всем важным пунктам немецкой обороны красноармейцам приходилось видеть знакомые угловатые объекты. Да и союзники, высадившись в Нормандии, тоже смогли ознакомиться с советским средством заграждения. Существует интересное мнение, гласящее, что немцы сами не производили ежи, а только разбирали и складировали советские, которые пригодились к концу войны. Во всяком случае, именно так, по мнению некоторых историков, можно объяснить большое количество ежей перед немецкими позициями на том этапе войны, когда Германия испытывала серьезные трудности даже с производством вооружений.
В настоящее время противотанковые ежи почти полностью вышли из употребления, хотя изредка их можно видеть рядом с воинскими частями или подобными им объектами. Также противотанковый еж, являясь одним из символов Великой Отечественной войны, активно использовался скульпторами в создании памятников. К примеру, памятник с ежами на Ленинградском шоссе недалеко от Москвы обозначает рубеж, на котором были остановлены немецкие войска. Подобные ему мемориалы можно встретить практически по всей Европе, в местах, где шли бои.
