Русская летающая тарелка

«ЭКИП» внешне не похож ни на один существующий самолет – его внешность уникальна. Данный летательный аппарат не имеет крыльев в традиционном понимании, ибо сам «ЭКИП» является крылом. Дисковидный фюзеляж выполняет функции крыльев, при этом внутренний объем экранолета существенно расширен за счет утолщения центральной части. Это позволяет увеличить вместимость топливных баков, а также применять специальные виды топлива. Авторы проекта утверждают, что «ЭКИП» сможет летать на природном газе или керосине, а также на экономичной смеси, состоящей из воды и бензина (аквавил).

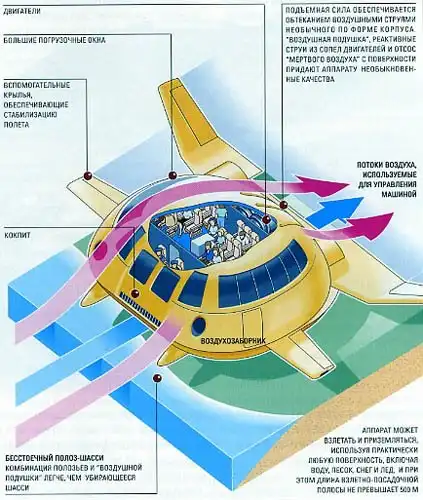

Аппарат «ЭКИП» не нуждается во взлетно-посадочных полосах: он способен приземляться и подниматься с любой ровной поверхности протяженностью 500 м, в том числе на воду, грунт или лед. Летательный аппарат не имеет шасси: его роль выполняет взлетно-посадочное устройство – воздушная подушка, генерируемая турбореактивными двигателями с возможностью изменения вектора сопел. При заходе на посадку сопла работают в направлении, противоположном движению; при взлете – нагнетают воздух под крыло, создавая воздушную подушку.



В кормовой части аппарата установлено хвостовое оперение, расположенное под углом к фюзеляжу. Оригинальная форма летательного аппарата в совокупности с кормовым оперением наделяют «ЭКИП» отличными аэродинамическими свойствами. Вихревые потоки, образующиеся при движении экранолета, безостановочно обтекают корпус аппарата, при этом сопротивление встречного потока воздуха существенно меньше, чем у традиционных самолетов. Данное решение, названное системой управления течением в пограничном слое (УПС), является уникальным; права на УПС принадлежат разработчикам «ЭКИП».

В АОЗТ "Авиационный концерн "ЭКИП" специалистами авиационной и ракетно-космической отраслей промышленности разработаны фундамен-тальные основы принципиально нового типа летательных аппаратов "ЭКИП", способных перевозить крупногабаритные грузы весом до 100 и более тонн на расстояния нескольких тысяч километров со скоростью 650-700 км/час и на высоте до 10 километров. Эти аппараты способны перемещаться с использованием воздушной подушки как вблизи поверхности земли, так и воды на скоростях до 160 км/час, а также осуществлять полет в режиме экранолета на скоростях до 650 км/час.

Аппараты "ЭКИП" являются безаэродромными аппаратами. Они будут производить посадку на аэродромы любой категории, грунтовые площадки, а также на водную поверхность. Длина взлетно - посадочной полосы для тяжелых машин (в сотни тонн) не превысит 500 метров. Взлет и посадка аппаратов будут осуществляться по крутой глиссаде, что уменьшит вредное шумовое воздействие на близлежащие населенные районы.

Аппараты "ЭКИП" имеют форму толстого крыла малого удлинения. Аэродинамически несущий корпус аппарата выполняет одновременно функции крыла и фюзеляжа. Оперение аппарата в виде коротких крыльев и V-образного стабилизатора обеспечивают устойчивость аппарата в полете.

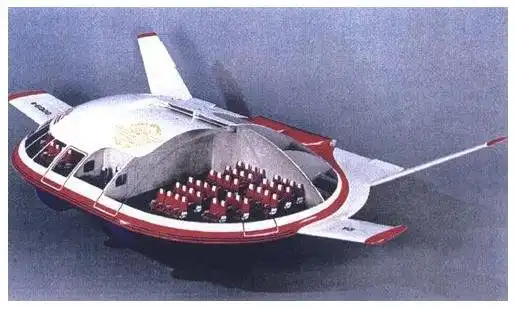

Аэродинамически несущий корпус имеет большой внутренний объем и большую площадь в плане.

Для снижения аэродинамического сопротивления аппарата на кормовой части корпуса установлена принципиально новая система управления пограничным слоем (УПС). основу которой составляют последовательно расположенные вихревые ячейки.

В вихревых ячейках создаются присоединенные к кормовой поверхности поперечные вихри, обеспечивающие безотрывное обтекание толстого корпуса. Энергетические затраты на функционирование этой системы не превышает 6-8% от тяги двигательной установки аппарата. Система УПС запатентована в нашей стране, странах Европы и США.



Для взлета и посадки аппаратов "ЭКИП" используется устройство на воздушной подушке. Серьезные наработки по устройствам на воздушной подушке, сделанные в Гос. НИЦ ЦАГИ (Московский Филиал Центрального Аэрогидродинамического института им. проф. Н.Е. Жуковского) невозможно было применить для существующих традиционных самолетов ввиду отсутствия большой площади в плане. Аппараты "ЭКИП" такую площадь имеют, и взлетно - посадочное устройство на воздушной подушке органически вписывается в конструкцию аппарата. Оно располагается под всем его корпусом и позволяет при взлете и посадке оказывать низкое (0,2 атм.) давление на сам аппарат и взлетно - посадочную полосу (землю, воду).

Для аппаратов "ЭКИП" грузоподъемностью даже в сотни тонн не потребуется строить специальных аэродромов с бетонными многокилометровыми полосами как для приема тяжелых Боинг-777 и А-340. Аппараты "ЭКИП" смогут осуществлять перевозки тяжелых грузов и большого количества пассажиров (до 1000 и более) на существующие аэродромы континентальных и островных государств.



Особо следует отметить возможность использования на аппаратах "ЭКИП" газового топлива (природный газ, водород). Ограниченные мировые запасы нефти требуют перевода самолетов на газовое топливо. Однако ограниченные объемы тонких крыльев на существующих самолетах не позволяют разместить в них газотопливные баки. Так газовое топливо на самолете ТУ-156 занимает половину пассажирского салона, а на А-310 (проект DASA) располагается вторым ярусом над всем пассажирским салоном, изменяя внешние обводы самолета и ухудшая его аэродинамические характеристики. Аппараты "ЭКИП" позволяют за счет больших объемов расположить топливные баки в боковинах аппарата. Отметим, что на водородном топливе аппараты "ЭКИП" способны увеличить дальность полета в 2-3 раза по сравнению с существующими самолетами той же грузоподъемности. Работа аппаратов " ЭКИП " на природном газе и водороде позволяет уменьшить вредные выбросы в продуктах сгорания, т.е. аппараты "ЭКИП" будут более экологически чистыми, чем существующие самолеты.

Отсутствие на аппаратах "ЭКИП" таких элементов как колесные шасси и несущие крылья (имеющиеся крылья играют вспомогательную роль) исключают воздействие на корпус аппарата сосредоточенных нагрузок, относящихся к наиболее существенным. Воздействие же распределенных нагрузок позволяют шире использовать композитные материалы и существенно (до 30%) снизить вес конструкции.



Двигательная установка аппаратов "ЭКИП" располагается внутри корпуса, в его кормовой части. Она состоит из тяговых высокоэкономичных двухконтурных турбореактивных двигателей и вспомогательных высокоэкономичных двухгенераторных турбо вальных двигателей. Силовые двигатели обеспечивают движение аппарата, а вспомогательные двигатели обеспечивают работу взлетно - посадочного устройства на воздушной подушке и устройства управления пограничным слоем для безотрывного обтекания корпуса и снижения его сопротивления аппарата. На взлете и посадке вспомогательные двигатели работают в режиме максимальной мощности, на крейсерском же режиме они работают в максимально экономичном режиме. Внутреннее расположение двигателей существенно облегчает решение задачи пожарной безопасности. Аппараты " ЭКИП " обеспечивают повышенный уровень безопасности полетов. При отключении силовых двигателей (обоих) аппарат совершит планирующую посадку на грунтовые площадки или водную поверхность. Для отключения вспомогательных двигателей необходимо, чтобы все газогенераторы вышли из строя. Это маловероятный случай. При работе хотя бы одного газогенератора, переведенного на режим максимальной мощности, обеспечивается безотрывное обтекание корпуса аппарата, и посадка даже при отключении силовых двигателей происходит безаварийно.



При создании аппаратов "ЭКИП" разработчикам удалось соединить воедино основные концепции развития транспортной авиации будущего:

объединение функций крыла и фюзеляжа с помощью толстого аэродинамически несущего корпуса;

активное управление пограничным слоем для безотрывного обтекания толстого корпуса и снижения сопротивления;

применение устройства воздушной подушки для взлета и посадки;

использование композиционных материалов, обеспечивающих технологичность и долговечность конструкции даже при эксплуатации аппаратов на воде;

применение газовых топлив для увеличения дальности полета аппаратов, улучшения экологичности и возможности совершения полетов при прекращении добычи нефти.



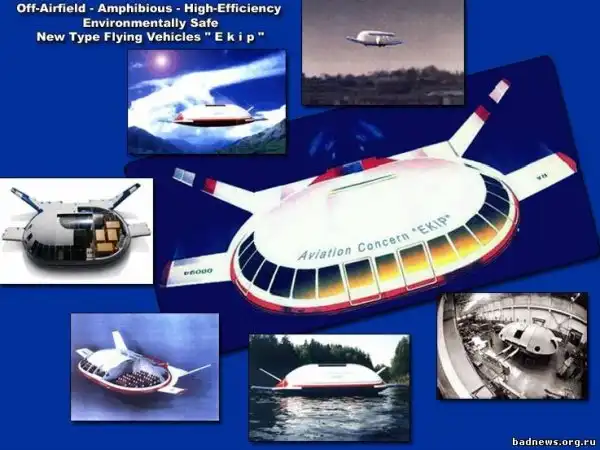

На сегодняшний день разработано несколько модификаций «ЭКИП»; к сожалению, все они пока существуют только в виде чертежей и схем, подкрепленных теоретическими расчетами. Особо следует отметить, что с теоретическими выкладками знакомились западные эксперты, признавшими проект заслуживающим внимания.

Конструкторы работают как над относительно небольшими по габаритам аппаратами, так и над крупнотоннажными машинами, способными заменить транспортные самолеты. Также рассматривается возможность серийного выпуска беспилотной серии «ЭКИПов», предназначенных для оборонного комплекса и МЧС.



Самый крупный «ЭКИП» Л3-2 имеет взлетный вес 360 т, при этом запас топлива составляет 127,2 т. Согласно конструкторским расчетам, экранолет сможет перемещать 120-тонные грузы или летать с 1200 пассажирами на борту со скоростью более 600 км/ч. Расстояние, которое сможет покрыть данный летательный аппарат, ошеломляет – 6000 км! В движение гигантский «ЭКИП» будут приводить 14 двигателей: 8 АЛ-34 и 6 турбореактивных Д18Т, уже применяющихся на «Русланах». Стоит отметить, что «ЭКИП» Л3-2 мало в чем уступает самолету-рекордсмену Airbus A380, а по ряду характеристик, в том числе грузоподъемности и экономичности, превосходит его. Отдельного внимания заслуживает экономичность: если пересчитать затраты топлива на перемещение 1 пассажира на 100-километровое расстояние, получится мизерная цифра – всего-навсего 1,5 л.



Главная составляющая — собственно делающая «тарелку» летающей — ноу-хау «Авиационного концерна „ЭКИП“. Именно это и является главной гордостью разработчиков — это „вихревая система управления течением в пограничном слое на кормовой поверхности аппарата (УПС). Эта система, с помощью создаваемой совокупности последовательно расположенных поперечных вихрей, обеспечивает безотрывное обтекание корпуса аппарата и снижение его аэродинамического сопротивления“. То есть, сопла, расположенные в задней части аппарата, призваны обеспечить улучшенное, почти идеальное обтекание самолёта-крыла.

«Система УПС», — говорят разработчики — «Запатентована в России и за рубежом в Европе, США и Канаде. Она позволяет при низком уровне энергозатрат (6-8% от тяги основных двигателей) обеспечить безотрывное обтекание аппарата на крейсерском и взлётно-посадочных режимах полёта при углах атаки до 40°»





ненужность больших аэродромов, малые посадочные площадки.

Перевозки большого количества пассажиров и тяжёлых грузов, за счёт заявленных улучшенных аэродинамических характеристик.
Например, говорится о том, что тысяча пассажиров — не предел для этого летательного аппарата.

Разработчики пишут, что «Особо следует отметить возможность использования на аппаратах „ЭКИП“ газового топлива (природный газ, водород). Большие объемы аппарата позволяют расположить внутри него без изменения внешних обводов большие по объемам топливные баки под газовое топливо.



Шли 90-е, менялись гражданские и военные чиновники, сливались и разделялись министерства и ведомства, финансирование то открывалось, то закрывалось, и даже вмешательство президента Ельцина не помогло: выделенные в федеральном бюджете 1999 года деньги «потерялись» в бюрократической «черной дыре». А тем временем вокруг проекта продолжались научные и околонаучные споры, которые в «ЭКИПе» оценивают как противостояние групп интересов: российское гражданское и военное авиастроение испытывает дефицит готовых к реализации идей, разработок и денег. Средства, выделенные государством или за-работанные коммерческими структурами, уходят на доводку моделей 10–30-летней давности, на которых авиастроители могут пока зарабатывать.



И тут на пороге Саратовского авиазавода (САЗ) стали появляться «варяги». Три года шли вялотекущие переговоры с потенциальными китайскими заказчиками, а в сентябре прошлого года на САЗ приезжала делегация из Исследовательского центра Военно-морской авиации США (NAVAIR’s Research and Engineering Sciences Department), подписавшая протокол о намерениях. Российская пресса утверждала, что американцы заинтересованы в доводке и использовании «ЭКИПов» как беспилотных летательных аппаратов-пожарных. Однако директор центра Джон Фишер признается: «У этой технологии есть потенциал использования в новом типе летательных аппаратов, подходящих для стратегических целей NAVAIR – внедрения технологий следующего поколения в Военно-морских силах». Цели же, поясняет бюллетень командования ВМС, таковы: новые летательные аппараты, системы связи и вооружений.

По поводу этих планов генеральный директор САЗа Александр Ермишин заявил в интервью «ПМ», что предупредил американцев о необходимости согласования всех дальнейших шагов по проекту с правительством и соответствующими ведомствами. С тех пор интерес американской стороны не проявлялся.

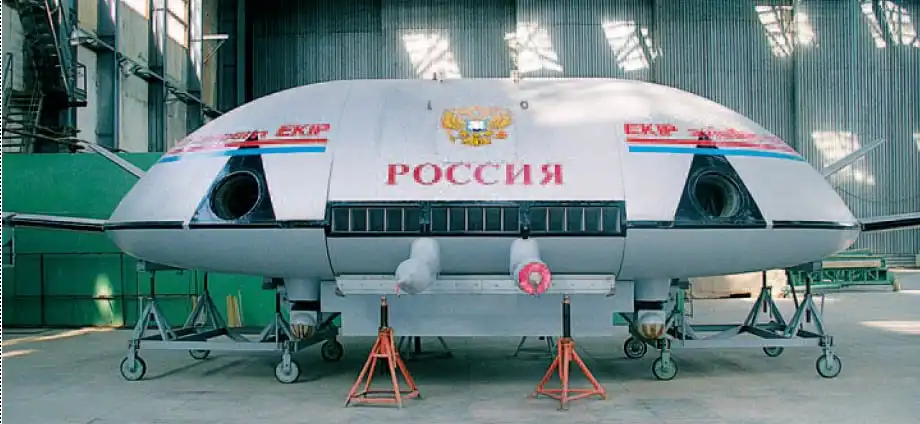

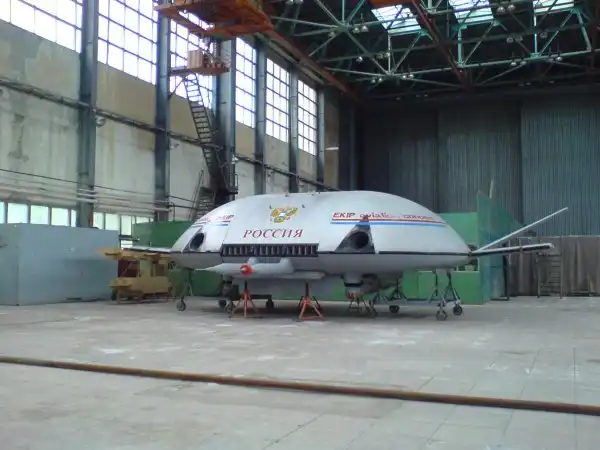

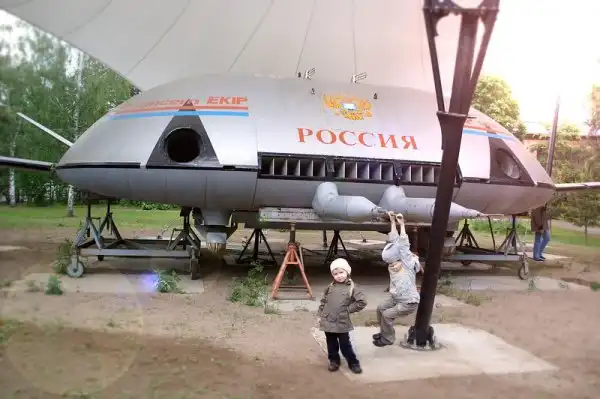

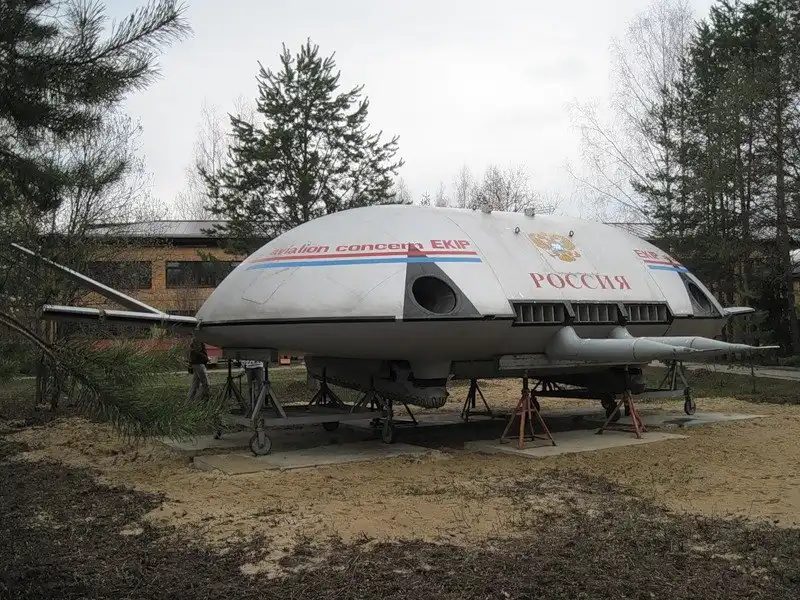

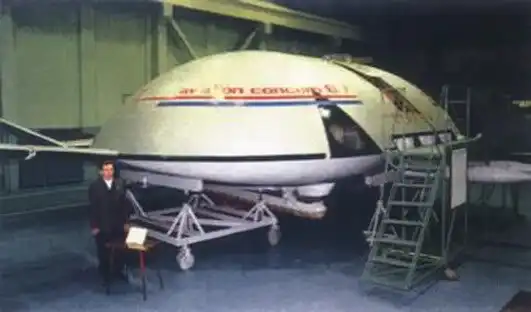

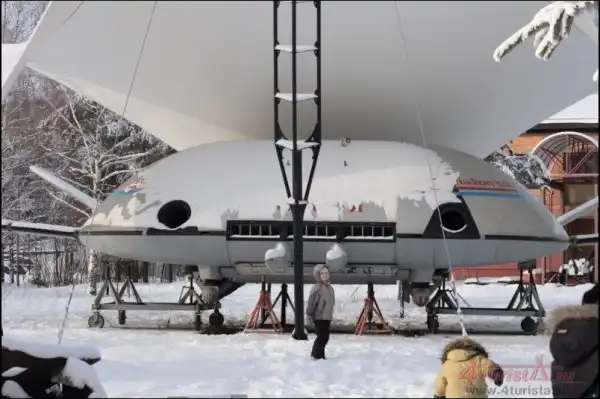

Основатель «ЭКИПа» Лев Щукин умер в 2001 году, а его первое воплощенное в металле детище стоит в цехе САЗа – пустой корпус со снятыми двигателями…

К сожалению в 2004 году Авиационный концерн ЭКИП разорился, но 24 ноября 2007 года президент России Владимир Путин подписал федеральный закон о создании государственной корпорации Ростехнологии. Она создана для содействия машиностроительным предприятиям по содействию в разработке, производстве и продвижении на внешних рынках продукции военного и двойного назначения (чем и является ЭКИП). Это даёт возможность надеяться на то, что талантливая разработка Льва Щукина сможет послужить и России.
