Отечественные ручные гранаты
Первая отечественная осколочная граната была применена российской армией ещё в Русско-Японскую войну под Мукденом. Эта граната была изобретена в 1904 году штабс капитаном Николаем Степановичем Лишиным
Давайте узнаем про эту и другие гранаты подробнее…

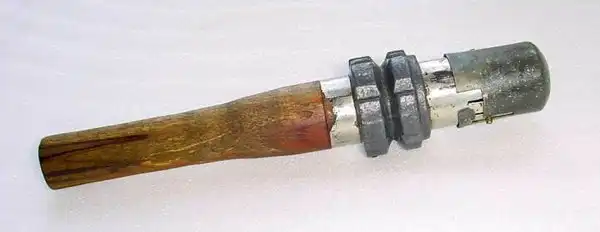

Граната имела длинную деревянную ручку, на которой крепился металлический цилиндр, заполненный взрывчатым веществом. В служебном обращении на гранату Лишина надевался предохранительный колпак, боевой колпачок носился отдельно. Сверху на корпус надевался цинковый поясок с внешними насечками для образования дополнительных осколков при взрыве. Ручка служила стабилизатором в полете и обеспечивала нужное положение гранаты при встрече с преградой. Желательно было, чтобы граната падала строго на колпак, т.к. бокового механизма воздействия на капсюль воспламенитель не было. Система гранаты Лишина была небезопасной. Вероятность отказа соседствовала с вероятностью случайного срабатывания. Радиус поражения гранаты составлял 9 метров. В результате, большого распространения в армии граната не получила.
Более безопасной стала граната РГ-14, которая применялась Российской армией на полях Первой Мировой Войны. Граната РГ-14, по сравнению с гранатой Лишина, имела меньшие размеры и была более безопасной для бойца. В качестве взрывчатого вещества граната использовала аммонал, тротил, мелинит и состав Фавье. Время горения замедлителя запала составляло 4 секунды.
После Гражданской войны в России на базе французской гранаты F-1 была разработана одна из самых распространённых оборонительных гранат. Граната получила название Ф-1, корпус от французской гранаты остался прежним, но был заменён запал гранаты на запал системы Ф. В. Ковешникова. В 1928 году была принята на вооружение РККА. Позже граната была еще раз доработана — стал использоваться запал УЗРГ-42 с задержкой 3,2-4 секунды. Масса гранаты в зависимости от модификации составляет 600-750 грамм. Радиус поражения до 200 метров.

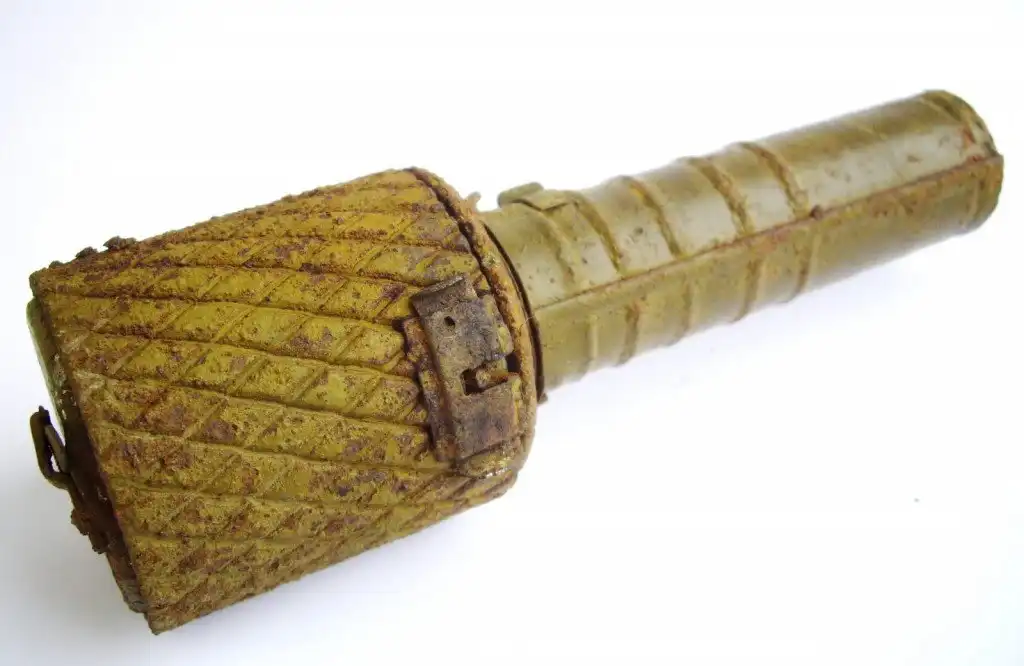

На базе РГ-14 Михаилом Григорьевичем Дьяконовом в 1933 году была разработана граната РГД-33. Граната весила 495 грамм, масса взрывчатого вещества составляла 140 грамм. Перед применением гранаты необходимо было взвести пружину в рукоятке, поставить гранату на предохранитель, вложить в неё запал, а перед броском освободить предохранитель на ручке. За счёт взмаха внешняя часть рукоятки с ударником соскакивала с боевого взвода и накалывала капсюль запала. Граната РГД-33 активно применялась в Великую Отечественную Войну, зарекомендовав себя хорошим противотанковым оружием.
Намного проще в производстве оказалась граната РГ-41 разработанная в 1941 году конструктором Беляковым. Использовала граната, в отличии от РГД-33 только тротил, а взрыватель детонировал с задержкой 3,2-3,8 сек.
Граната РГ-41 на вооружении Красной армии простояла недолго в силу быстрого создания на замену ей более удобной гранаты РГ-42. С целью увеличения числа осколков и, как следствие, поражающей способности, внутри корпуса гранаты была проложена свернутая в четыре слоя лента из тонкой стали с насечками. Радиус поражения составляет 25-30 метров.
Для более эффективного поражения танков ещё до войны в СССР создавались специальные фугасные гранаты. Одной из первых таких гранат была РПГ-40, пробивавшая броню толщиной до 40 мм. Во время Великой Отечественной Войны граната в основном применялась для разрыва гусениц танков, а также могла использоваться для разрушения укрытий противника.
Позже на базе РПГ-40 была разработана граната РПГ-43. Она обладала значительно меньшим весом и большей бронепробиваемостью. При взрыве гранаты образовалась кумулятивная струя, скоростью около 12000-15000 м/с. При этом давление струи достигает 100000 кгс/см², что при диаметре корпуса в 95 мм достаточно для пробивания 75 мм брони. Вес гранаты составляет 1,2 кг.
Однако у гранаты РПГ-43 было множество недостатков в плане безопасности использования. Их удалось устранить в доработаной гранате РПГ-6. В отличии от предыдущих аналогов, новая граната была ударного типа и детонировала при контакте головной части и цели. Граната могла пробивать броню до 100мм. Граната РПГ-6 была разработана в 1943 году и активно применялась на фронтах Великой Отечественной Войны для поражения тяжелых танков «Тигр», «Пантера», а также самоходных артиллерийских установок типа «Фердинанд» с лобовой броней, составляющей 80-100 мм и более. После войны гранатами РПГ-6 вооружились также страны варшавского договора. В России же граната простояла на вооружении до 1950 года, после чего начала частично сниматься с вооружения.
Для замены РПГ-6 в 1950 году была разработана ручная кумулятивная граната РКГ-3. Как и РПГ-6, граната была ударного действия, но пробивала броню толщиной уже до 150 мм. У гранаты появился матерчатый «хвост» в форме конуса, который стабилизировал гранату в полёте. Существовали модификации, способные пробивать броню толщиной 170- 200 мм.
Для замены РГ-42 в 1954 году была разработана более удобная, лёгкая и не менее эффективная наступательная граната РГД-5. В отличие от своих предшественниц, граната имела корпус круглой формы. В качестве основного взрывчатого вещества используется тротил. Дальность разлёта осколков составляет 30 метров. Запал гранаты универсальный, подходящий также к гранатам РГ-42 и Ф-1. РГД-5 состоит на вооружении Российской армии до сих пор. В Польше производится её копия RGD-5.
Круглую форму корпуса имеют также гранаты РГО и РГН. В гранатах применяется новый запал УДЗС, позволяющий производить подрыв при встрече с любой поверхностью. Для безопасности бойца, подрыв невозможен в первые 1,3-1,8 секунды после броска. Самоликвидация гранаты происходит через 3,2-4,2 секунды. Радиус возможного поражения гранаты РГО достигает 100 метров, РГН — лишь 35 метров.
В качестве средства маскировки в 1970-х годах была разработана дымовая граната РДГ-2. Она предназначена для создания густой дымовой завесы, с помощью которой возможно скрыть передвижение мелких армейских подразделений, сымитировать пожар боевой техники, ослепить противника или пометить зону приземления для вертолётов. У гранаты РДГ-2 существуют модификации, в которых применяются разные горючи смеси для создания облака дыма разного цвета.
Специально для подствольных гранатомётов была разработана дульнозарядная граната ВОГ-25. Выстрел выполнен по «безгильзовой» схеме, метательный заряд из пироксилинового пороха П-200 вместе со средством воспламенения располагается в донной части корпуса гранаты. Такая схема позволила упростить конструкцию гранатомета, повысить надежность и боевую скорострельность. Частота поражения мишеней на тактическом поле от разрыва гранаты ВОГ-25 в 3-4 раза выше по сравнению с западными аналогами.
Граната Лишина
Более безопасной стала граната РГ-14, которая применялась Российской армией на полях Первой Мировой Войны. Граната РГ-14, по сравнению с гранатой Лишина, имела меньшие размеры и была более безопасной для бойца. В качестве взрывчатого вещества граната использовала аммонал, тротил, мелинит и состав Фавье. Время горения замедлителя запала составляло 4 секунды.
РГ-14
После Гражданской войны в России на базе французской гранаты F-1 была разработана одна из самых распространённых оборонительных гранат. Граната получила название Ф-1, корпус от французской гранаты остался прежним, но был заменён запал гранаты на запал системы Ф. В. Ковешникова. В 1928 году была принята на вооружение РККА. Позже граната была еще раз доработана — стал использоваться запал УЗРГ-42 с задержкой 3,2-4 секунды. Масса гранаты в зависимости от модификации составляет 600-750 грамм. Радиус поражения до 200 метров.
Ф-1

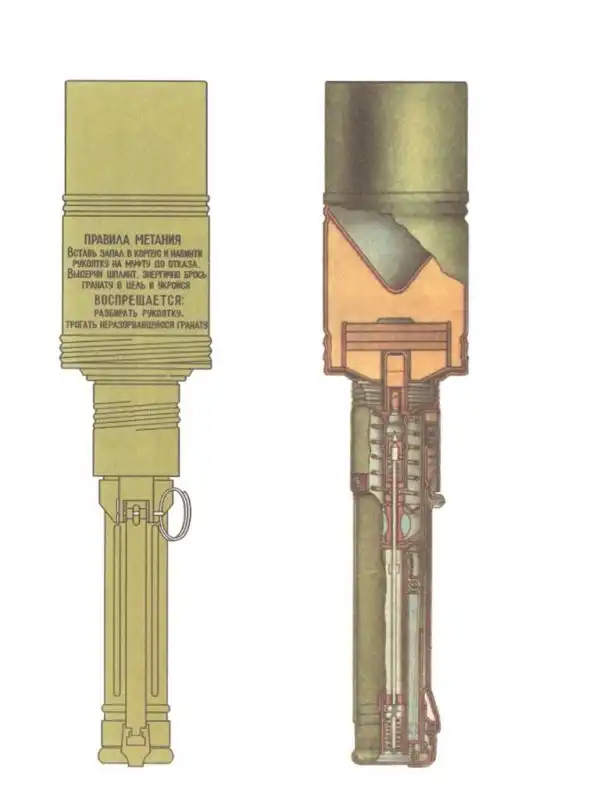

На базе РГ-14 Михаилом Григорьевичем Дьяконовом в 1933 году была разработана граната РГД-33. Граната весила 495 грамм, масса взрывчатого вещества составляла 140 грамм. Перед применением гранаты необходимо было взвести пружину в рукоятке, поставить гранату на предохранитель, вложить в неё запал, а перед броском освободить предохранитель на ручке. За счёт взмаха внешняя часть рукоятки с ударником соскакивала с боевого взвода и накалывала капсюль запала. Граната РГД-33 активно применялась в Великую Отечественную Войну, зарекомендовав себя хорошим противотанковым оружием.
РГД-33
Намного проще в производстве оказалась граната РГ-41 разработанная в 1941 году конструктором Беляковым. Использовала граната, в отличии от РГД-33 только тротил, а взрыватель детонировал с задержкой 3,2-3,8 сек.
РГ-41
Граната РГ-41 на вооружении Красной армии простояла недолго в силу быстрого создания на замену ей более удобной гранаты РГ-42. С целью увеличения числа осколков и, как следствие, поражающей способности, внутри корпуса гранаты была проложена свернутая в четыре слоя лента из тонкой стали с насечками. Радиус поражения составляет 25-30 метров.
РГ-42
Для более эффективного поражения танков ещё до войны в СССР создавались специальные фугасные гранаты. Одной из первых таких гранат была РПГ-40, пробивавшая броню толщиной до 40 мм. Во время Великой Отечественной Войны граната в основном применялась для разрыва гусениц танков, а также могла использоваться для разрушения укрытий противника.
РПГ-40

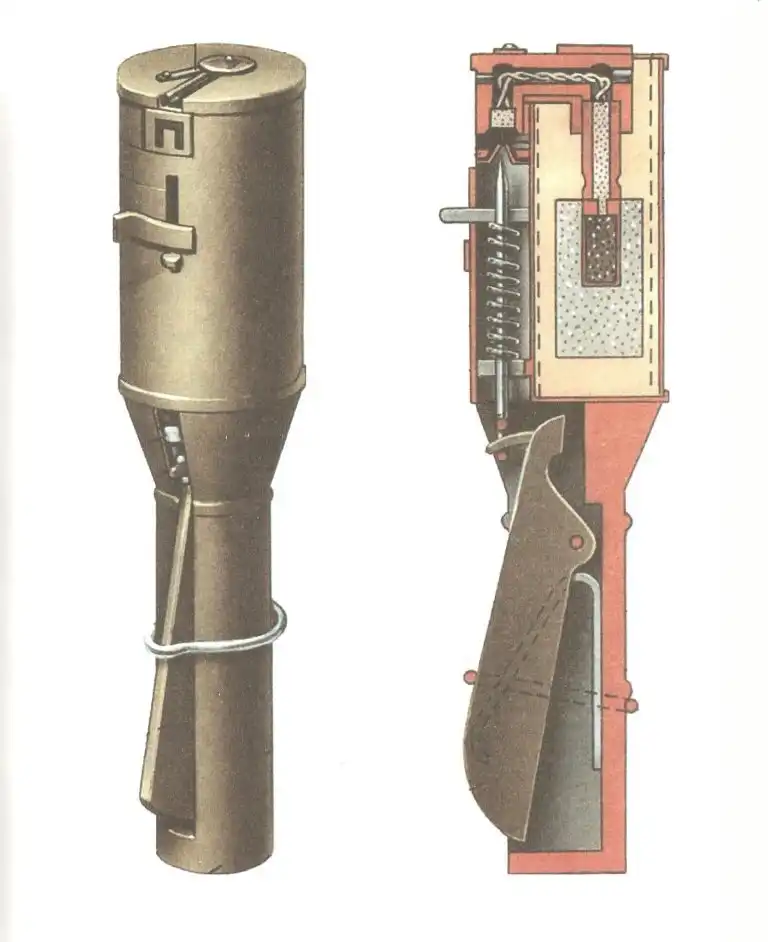

Позже на базе РПГ-40 была разработана граната РПГ-43. Она обладала значительно меньшим весом и большей бронепробиваемостью. При взрыве гранаты образовалась кумулятивная струя, скоростью около 12000-15000 м/с. При этом давление струи достигает 100000 кгс/см², что при диаметре корпуса в 95 мм достаточно для пробивания 75 мм брони. Вес гранаты составляет 1,2 кг.
РПГ-43
Однако у гранаты РПГ-43 было множество недостатков в плане безопасности использования. Их удалось устранить в доработаной гранате РПГ-6. В отличии от предыдущих аналогов, новая граната была ударного типа и детонировала при контакте головной части и цели. Граната могла пробивать броню до 100мм. Граната РПГ-6 была разработана в 1943 году и активно применялась на фронтах Великой Отечественной Войны для поражения тяжелых танков «Тигр», «Пантера», а также самоходных артиллерийских установок типа «Фердинанд» с лобовой броней, составляющей 80-100 мм и более. После войны гранатами РПГ-6 вооружились также страны варшавского договора. В России же граната простояла на вооружении до 1950 года, после чего начала частично сниматься с вооружения.
РПГ-6
Для замены РПГ-6 в 1950 году была разработана ручная кумулятивная граната РКГ-3. Как и РПГ-6, граната была ударного действия, но пробивала броню толщиной уже до 150 мм. У гранаты появился матерчатый «хвост» в форме конуса, который стабилизировал гранату в полёте. Существовали модификации, способные пробивать броню толщиной 170- 200 мм.
РКГ-3
Для замены РГ-42 в 1954 году была разработана более удобная, лёгкая и не менее эффективная наступательная граната РГД-5. В отличие от своих предшественниц, граната имела корпус круглой формы. В качестве основного взрывчатого вещества используется тротил. Дальность разлёта осколков составляет 30 метров. Запал гранаты универсальный, подходящий также к гранатам РГ-42 и Ф-1. РГД-5 состоит на вооружении Российской армии до сих пор. В Польше производится её копия RGD-5.
РГД-5
Круглую форму корпуса имеют также гранаты РГО и РГН. В гранатах применяется новый запал УДЗС, позволяющий производить подрыв при встрече с любой поверхностью. Для безопасности бойца, подрыв невозможен в первые 1,3-1,8 секунды после броска. Самоликвидация гранаты происходит через 3,2-4,2 секунды. Радиус возможного поражения гранаты РГО достигает 100 метров, РГН — лишь 35 метров.
РГН и РГО

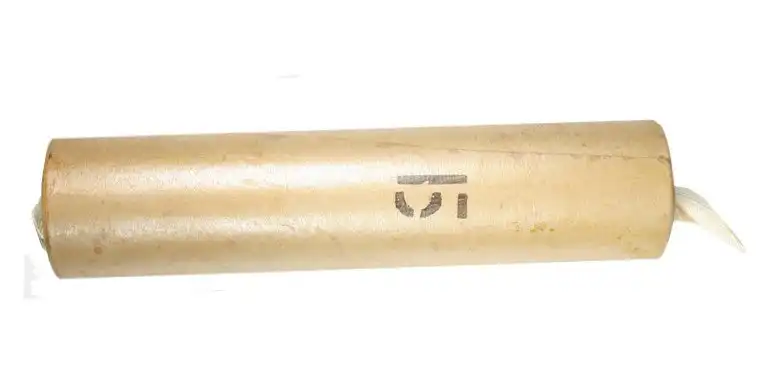

В качестве средства маскировки в 1970-х годах была разработана дымовая граната РДГ-2. Она предназначена для создания густой дымовой завесы, с помощью которой возможно скрыть передвижение мелких армейских подразделений, сымитировать пожар боевой техники, ослепить противника или пометить зону приземления для вертолётов. У гранаты РДГ-2 существуют модификации, в которых применяются разные горючи смеси для создания облака дыма разного цвета.
РДГ-2

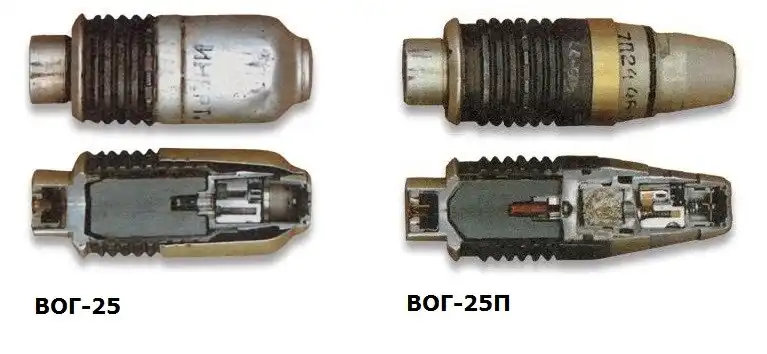

Специально для подствольных гранатомётов была разработана дульнозарядная граната ВОГ-25. Выстрел выполнен по «безгильзовой» схеме, метательный заряд из пироксилинового пороха П-200 вместе со средством воспламенения располагается в донной части корпуса гранаты. Такая схема позволила упростить конструкцию гранатомета, повысить надежность и боевую скорострельность. Частота поражения мишеней на тактическом поле от разрыва гранаты ВОГ-25 в 3-4 раза выше по сравнению с западными аналогами.
ВОГ-25
