Мобильные атомные станции для армии

Рельсы и гусеницы

Предложение Славского стало руководством к действию, и уже вскоре ЛКЗ в кооперации с Ярославским паровозостроительным заводом подготовил проекты атомного энергопоезда — передвижной АЭС (ПАЭС) небольшой мощности для транспортировки по железной дороге. Предусматривались два варианта — одноконтурная схема c газотурбинной установкой и схема с использованием паротурбинной установки самого локомотива. Вслед за этим к разработке идеи подключились и другие предприятия. По итогам обсуждения зеленый свет был дан проекту Ю.А. Сергеева и Д.Л. Бродера из обнинского Физико-энергетического института (ныне ФГУП «ГНЦ РФ — ФЭИ»). Видимо посчитав, что рельсовый вариант ограничит ареал действия ПАЭС лишь территориями, охваченными железнодорожной сетью, ученые предложили поставить свою электростанцию на гусеницы, сделав ее практически вездеходной.

Эскизный проект станции появился в 1957 году, а уже два года спустя было произведено специальное оборудование для постройки опытных образцов ТЭС-3 (транспортируемой электростанции).

В те времена практически все в атомной индустрии приходилось делать «с нуля», однако опыт создания ядерных реакторов для транспортных нужд (например, для ледокола «Ленин») уже существовал, и на него можно было бы опереться.

Одним из главных факторов, которые приходилось учитывать авторам проекта при выборе тех или иных инженерных решений, была, разумеется, безопасность. С этой точки зрения оптимальной была признана схема малогабаритного двухконтурного водо-водяного реактора. Вырабатываемое реактором тепло отбиралось водой под давлением 130 атм при температуре на входе в реактор 275 °C и на выходе — 300 °C. Через теплообменник тепло передавалось рабочему телу, в качестве которого также выступала вода. Образовавшийся пар приводил в движение турбину генератора.

Активная зона реактора была спроектирована в виде цилиндра высотой 600 и диаметром 660 мм. Внутри помещались 74 тепловыделяющие сборки. В качестве топливной композиции решили применить интерметаллид (химическое соединение металлов) UAl3, залитый силумином (SiAl). Сборки представляли собой два коаксиальных кольца с этой топливной композицией. Подобная схема была разработана специально для ТЭС-3.

В 1960 году созданное энергетическое оборудование смонтировали на гусеничном шасси, позаимствованном у последнего советского тяжелого танка Т-10, который производился с середины 1950-х до середины 1960-х годов. Правда, для ПАЭС базу пришлось удлинить, так что энергосамоход (так стали называть вездеходы, перевозящие атомную электростанцию) имел десять катков против семи у танка.

Энергосамоходы

Но даже при такой модернизации разместить всю энергоустановку на одной машине было невозможно. ТЭС-3 представляла собой комплекс из четырех энергосамоходов.

Первый энергосамоход нес на себе ядерный реактор с транспортируемой биозащитой и специальный воздушный радиатор для снятия остаточного охлаждения. На второй машине монтировались парогенераторы, компенсатор объема, а также циркуляционные насосы для подпитки первого контура. Собственно выработка электроэнергии была функцией третьего энергосамохода, где размещался турбогенератор с оборудованием конденсатно-питательного тракта. Четвертая машина играла роль пункта управления ПАЭС, а также имела резервное энергетическое оборудование. Здесь находились пульт и главный щит со средствами пуска, пусковой дизель-генератор и блок аккумуляторных батарей.

В дизайне энергосамоходов первую скрипку играли лапидарность и прагматизм. Поскольку ТЭС-3 предполагалось эксплуатировать преимущественно в районах Крайнего Севера, оборудование помещалось внутрь утепленных кузовов так называемого вагонного типа. В поперечном сечении они представляли собой шестиугольник неправильной формы, который можно описать как трапецию, поставленную на прямоугольник, что невольно вызывает ассоциацию с гробом.

ПАЭС предназначалась для функционирования только в стационарном режиме, работать «на ходу» она не могла. Чтобы запустить станцию, требовалось расставить энергосамоходы в нужном порядке и соединить их трубопроводами для теплоносителя и рабочего тела, а также электрическими кабелями. И именно на стационарный режим работы была спроектирована биозащита ПАЭС.

Система биозащиты состояла из двух частей: транспортируемой и стационарной. Транспортируемая биозащита перевозилась вместе с реактором. Активная зона реактора помещалась в своего рода свинцовый «стакан», который находился внутри бака. Когда ТЭС-3 работала, бак заливался водой. Слой воды резко снижал активацию нейтронами стенок бака биозащиты, кузова, рамы и прочих металлических частей энергосамохода. После окончания кампании (периода работы электростанции на одной заправке) воду сливали и транспортировка осуществлялась при пустом баке.

Под стационарной биозащитой понимались своего рода боксы из земли или бетона, которые перед пуском ПАЭС требовалось возводить вокруг энергосамоходов, несущих на себе реактор и парогенераторы.

Дела так и не нашлось

В августе 1960 года собранную ПАЭС доставили в Обнинск, на испытательную площадку Физико-энергетического института. Меньше чем через год, 7 июня 1961 года, реактор достиг критичности, а 13 октября состоялся энергетический пуск станции. Испытания продолжались до 1965 года, когда реактор отработал свою первую кампанию. Однако на этом история советской мобильной АЭС фактически закончилась. Дело в том, что параллельно знаменитый обнинский институт разрабатывал еще один проект в области малой атомной энергетики. Им стала плавучая АЭС «Север» с аналогичным реактором. Как и ТЭС-3, «Север» проектировался преимущественно для нужд энергообеспечения военных объектов. И вот в начале 1967 года Министерство обороны СССР решило отказаться от плавучей атомной станции. Заодно были остановлены работы и по наземной мобильной энергоустановке: ПАЭС была переведена в стояночный режим. В конце 1960-х появилась надежда на то, что детищу обнинских ученых все-таки найдется практическое применение. Предполагалось, что атомная станция могла бы использоваться в нефтедобыче в тех случаях, когда в нефтеносные слои требуется закачать большое количество горячей воды, чтобы поднять ископаемое сырье ближе к поверхности. Рассматривали, к примеру, возможность такого использования ПАЭС на скважинах в районе города Грозного. Но даже послужить кипятильником для нужд чеченских нефтяников станции не удалось. Хозяйственная эксплуатация ТЭС-3 была признана нецелесообразной, и в 1969 году энергоустановку полностью законсервировали. Навсегда.

Для экстремальных условий

Как это ни удивительно, но с кончиной обнинской ПАЭС история советских мобильных атомных электростанций не прекратилась. Другой проект, о котором несомненно стоит рассказать, представляет собой весьма курьезный пример советского энергетического долгостроя. Начало ему было положено еще в начале 1960-х, но некий осязаемый результат он принес лишь в горбачевскую эпоху и вскоре был «убит» резко усилившейся после чернобыльской катастрофы радиофобией. Речь идет о белорусском проекте «Памир 630Д».

В определенном смысле можно сказать, что ТЭС-3 и «Памир» соединяют родственные связи. Ведь одним из основателей белорусской ядерной энергетики стал А.К. Красин — бывший директор ФЭИ, принимавший непосредственное участие в проектировании первой в мире АЭС в Обнинске, Белоярской АЭС и ТЭС-3. В 1960 году его пригласили в Минск, где ученый вскоре был избран академиком АН БССР и назначен директором отделения атомной энергетики Энергетического института белорусской Академии наук. В 1965 году отделение было преобразовано в Институт ядерной энергетики (ныне Объединенный институт энергетических и ядерных исследований «Сосны» НАН).

В одну из поездок в Москву Красин узнал о существовании государственного заказа на проектирование передвижной атомной электростанции мощностью 500−800 кВт. Наибольший интерес к такого рода энергоустановке проявляли военные: им требовался компактный и автономный источник электричества для объектов, находящихся в отдаленных и отличающихся суровым климатом районах страны — там, где нет ни железных дорог, ни ЛЭП и куда довольно сложно доставить большое количество обычного топлива. Речь могла идти об электропитании радиолокаторных станций или пусковых установок ракет.

С учетом предстоящего использования в экстремальных климатических условиях к проекту предъявлялись особые требования. Станция должна была работать при большом разбросе температур (от -50 до +35°С), а также при высокой влажности. Заказчик требовал, чтобы управление энергоустановкой было максимально автоматизировано. При этом станция должна была вписываться в железнодорожные габариты О-2Т и в габариты грузовых кабин самолетов и вертолетов с размерами 30 х 4,4 х 4,4 м. Продолжительность кампании АЭС определялась в не менее чем 10 000 часов при времени непрерывной работы не более 2000 часов. Время развертывания станции должно было составлять не более шести часов, а демонтаж необходимо было уложить в 30 часов.

Кроме того, проектировщикам следовало придумать, как снизить расходование воды, которая в условиях тундры ненамного доступнее солярки. Именно это последнее требование, практически исключавшее применение водяного реактора, во многом определило судьбу «Памира-630Д».

Оранжевый дым

Генеральным конструктором и главным идейным вдохновителем проекта стал В.Б. Нестеренко, ныне член-корреспондент белорусской Национальной академии наук. Именно ему принадлежит идея использовать в реакторе для «Памира» не воду или расплавленный натрий, а жидкую тетраокись азота (N2O4) — причем одновременно в качестве теплоносителя и рабочего тела, так как реактор мыслился одноконтурным, без теплообменника.

Тетраоксись азота была выбрана, естественно, не случайно, так как это соединение обладает весьма интересными термодинамическими свойствами, такими как высокая теплопроводность и теплоемкость, а также низкая температура испарения. Его переход из жидкого в газообразное состояние сопровождается химической реакцией диссоциации, когда молекула тетраокиси азота распадается сначала на две молекулы диокиси азота (2NO2), а затем на две молекулы окиси азота и одну молекулу кислорода (2NO+O2). При увеличении количества молекул объем газа или его давление резко возрастают.

В реакторе, таким образом, стало возможным реализовать замкнутый газожидкостный цикл, который давал реактору преимущества в эффективности и компактности.

Осенью 1963 года белорусские ученые представили свой проект мобильной атомной станции на рассмотрение научно-технического совета Государственного комитета по использованию атомной энергии СССР. Тогда же на суд членов НТС были вынесены аналогичные проекты ФЭИ, ИАЭ им. Курчатова и ОКБМ (Горький). Предпочтение отдали белорусскому проекту, однако лишь десять лет спустя, в 1973 году, в ИЯЭ АН БССР было создано специальное конструкторское бюро с опытным производством, которое приступило к конструированию и стендовым испытаниям узлов будущего реактора.

Одной из самых главных инженерных задач, которую предстояло решать создателям «Памира-630Д», стала отработка устойчивого термодинамического цикла с участием теплоносителя и рабочего тела нетрадиционного типа. Для этого применялся, например, стенд «Вихрь-2», представлявший собой фактически турбогенераторный блок будущей станции. В нем нагрев тетраоксида азота производился с помощью турбореактивного авиадвигателя ВК-1 с форсажной камерой.

Отдельную проблему представляла собой высокая коррозионная агрессивность тетраоксида азота, особенно в местах фазовых переходов — кипения и конденсации. Если же в контур турбогенератора попала бы вода, N2O4, прореагировав с ней, немедленно дала бы азотную кислоту со всеми ее известными свойствами. Противники проекта так и говорили порой, что, дескать, белорусские ядерщики намерены растворить в кислоте активную зону реактора. Частично проблема высокой агрессивности тетраоксида азота была решена добавлением в теплоноситель 10% обычной моноокиси азота. Этот раствор получил название «нитрин».

Тем не менее применение тетраоксида азота увеличивало опасность использования всего ядерного реактора, особенно если вспомнить, что речь идет о мобильном варианте АЭС. Подтверждением тому стала гибель одного из сотрудников КБ. Во время опыта из разорвавшегося трубопровода вырвалось оранжевое облачко. Находившийся поблизости человек ненамеренно вдохнул ядовитый газ, который, прореагировав с водой в легких, превратился в азотную кислоту. Спасти несчастного не удалось.

Тяжелый автопоезд УТПК-2 (15У165) для установки
105-тонной ракеты РТ-23 УТТХ. 1990 год

Зачем снимать колеса?

Впрочем, проектировщики «Памира-630Д» внедрили в свой проект ряд конструктивных решений, которые были призваны повысить безопасность всей системы. Во-первых, все процессы внутри установки, начиная от пуска реактора, управлялись и контролировались с помощью бортовых ЭВМ. Два компьютера работали параллельно, а третий находился в «горячем» резерве. Во-вторых, была реализована система аварийного охлаждения реактора за счет пассивного перетекания пара через реактор из части высокого давления в часть конденсатора. Наличие большого количества жидкого теплоносителя в технологическом контуре позволяло в случае, например, обесточивания эффективно отводить тепло от реактора. В-третьих, важным «страховочным» элементом конструкции стал материал замедлителя, в качестве которого был выбран гидрид циркония. При аварийном повышении температуры гидрид циркония разлагается, и выделяемый водород переводит реактор в глубоко подкритичное состояние. Реакция деления прекращается.

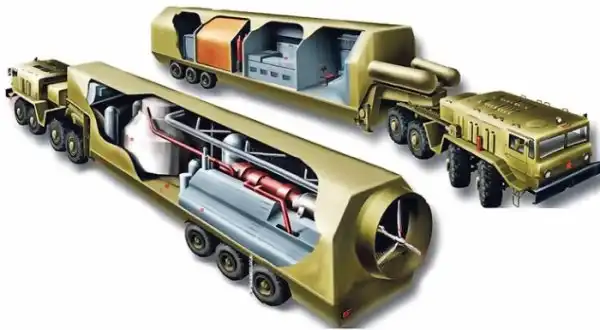

За экспериментами и испытаниями шли годы, и те, кто задумывал «Памир» в начале 1960-х годов, смогли увидеть свое детище в металле лишь в первой половине 1980-х. Как и в случае с ТЭС-3, белорусским конструкторам понадобилось несколько машин для размещения на них своей ПАЭС. Реакторный блок монтировался на трехосном полуприцепе МАЗ-9994 грузоподъемностью 65 т, в роли тягача для которого выступал МАЗ-796. Кроме реактора с биозащитой в этом блоке размещались система аварийного расхолаживания, шкаф распределительного устройства собственных нужд и два автономных дизель-генератора по 16 кВт. Такая же связка МАЗ-767 — МАЗ-994 везла на себе и турбогенераторный блок с оборудованием электростанции.

Дополнительно в кузовах КРАЗов передвигались элементы системы автоматизированного управления защиты и контроля. Еще один такой грузовик перевозил вспомогательный энергоблок с двумя стокиловаттными дизель-генераторами. Итого пять машин.

«Памир-630Д», как и ТЭС-3, был рассчитан на стационарную работу. По прибытии на место дислокации монтажные бригады устанавливали рядом реакторный и турбогенераторный блоки и соединяли их трубопроводами с герметичными сочленениями. Блоки управления и резервная энергоустановка ставились не ближе 150 м от реактора, чтобы обеспечить радиационную безопасность персонала. С реакторного и турбогенераторного блока снимали колеса (прицепы устанавливались на домкратах) и отвозили их в безопасную зону. Все это, конечно, в проекте, ибо реальность оказалась иной.

Реактор, которого испугались

Электрический пуск первого реактора состоялся 24 ноября 1985 года, а спустя пять месяцев случился Чернобыль. Нет, проект не был немедленно закрыт, и в общей сложности экспериментальный образец ПАЭС отработал на разных режимах нагрузки 2975 часов. Однако, когда на волне охватившей страну и мир радиофобии вдруг стало известно, что в 6 км от Минска стоит ядерный реактор экспериментальной конструкции, случился масштабный скандал. Совмин СССР тут же создал комиссию, которой предстояло изучить вопрос о целесообразности дальнейших работ по «Памиру-630Д». В том же 1986 году Горбачевым был отправлен в отставку легендарный глава Средмаша 88-летний Е.П. Славский, покровительствовавший проектам мобильных АЭС. И нет ничего удивительного в том, что в феврале 1988 года согласно решению Совмина СССР и АН БССР проект «Памир-630Д» прекратил свое существование. Одним из главных мотивов, как значилось в документе, стала «недостаточная научная обоснованность выбора теплоносителя».
