25-ти летний ноутбук

От автора:
Есть у меня такое хобби - собираю старое железо, обязательно в рабочем состоянии - процессоры, видеокарты, память, материнки и т.д. Без периферии. Понятно, что особой ценности это все не представляет, но совесть не позволяет отправить раритетную технику на свалку. Само - собой периодически запускаю сии девайсы - ставлю экспирименты, да и время занять помогает.

Так вот, достал я вчера с полки самый древий ноутбук, который видел в живую - фирмы CAF модель Superlite 86/10-007 декабря 1990 года выпуска.
Характеристики "зашкаливают":
процессор OKI m80c86a-10 по-сути интеловский 8086 процессор, произведенный по лицензии, с тактовой частотой аж в 10 MHz.
Оперативки 640Kb (килобайт)
Монохромный экран
Диск на 20 мегабайт, prairie 120
Очевидно, что это низкобюджетный ноутбук - в 90-м году уже были и 486-е процессоры.

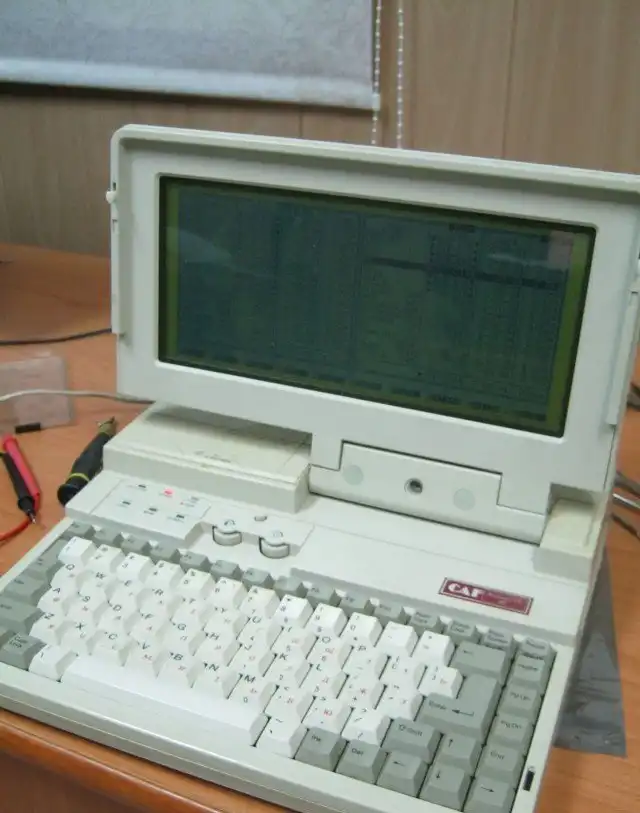

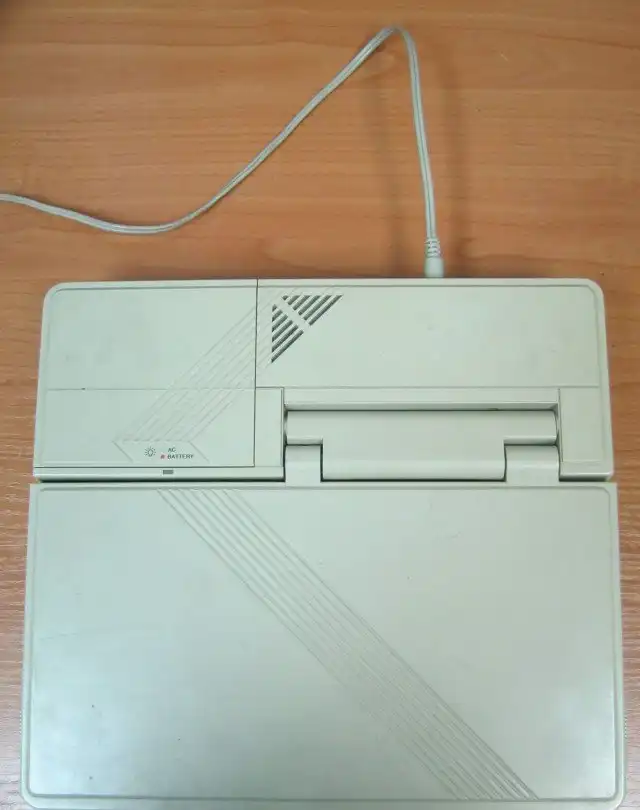

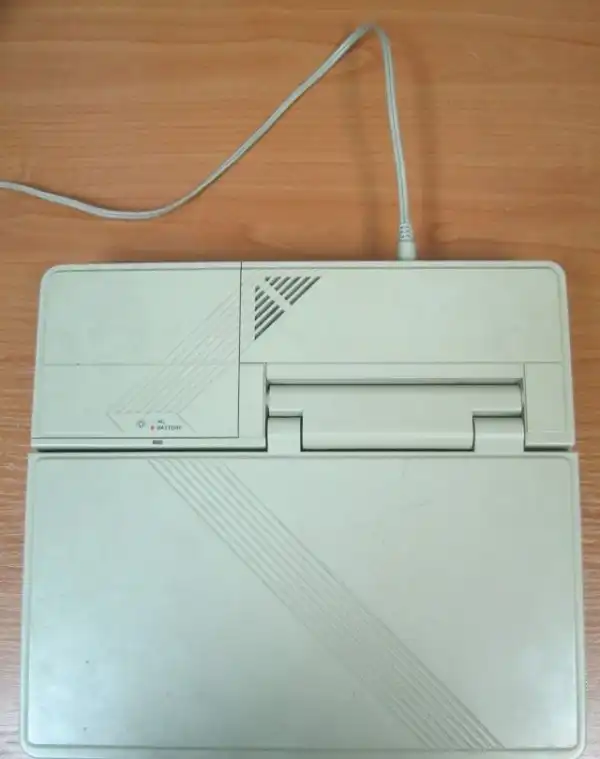

Общий вид

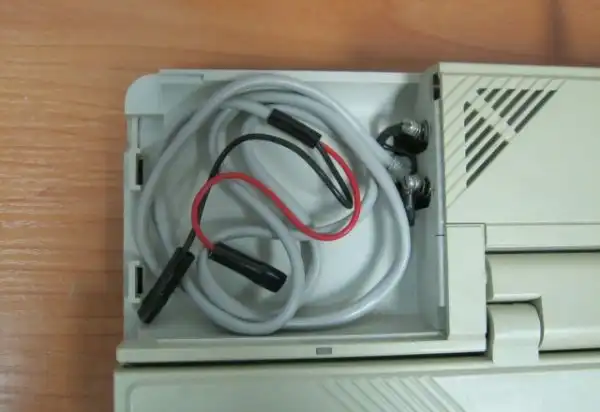

А вот отсек для батареи, которой, увы, нет. Зато есть 2 провода, чтобы подключить ноут к внешнему аккумулятору (например от ИБП)

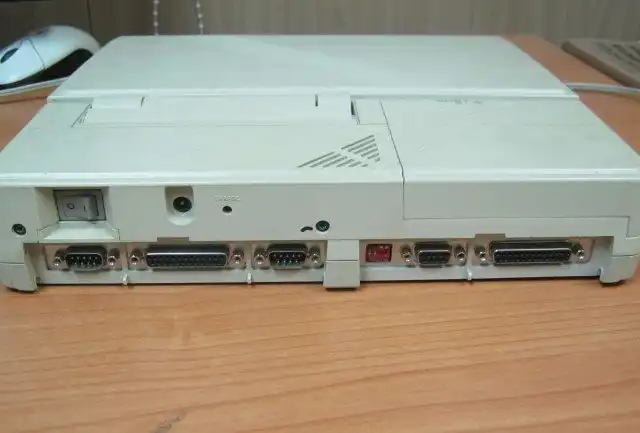

Общий вид

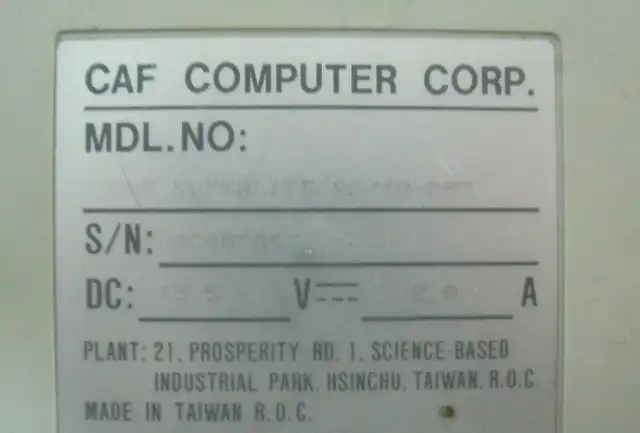

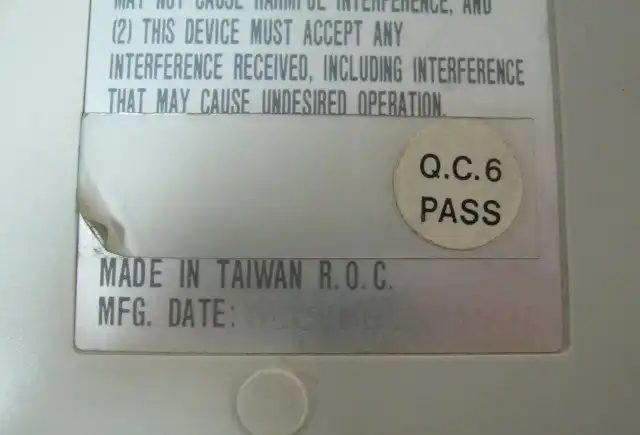

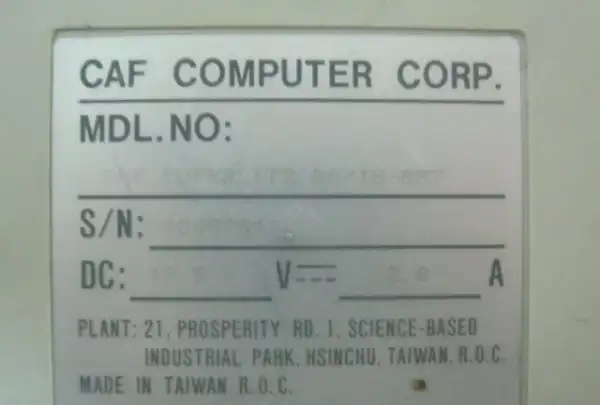

Этикетка

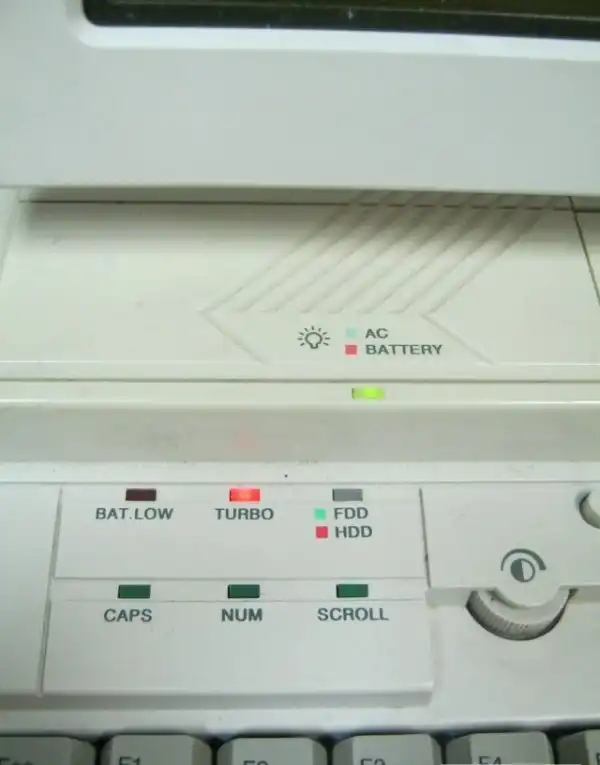

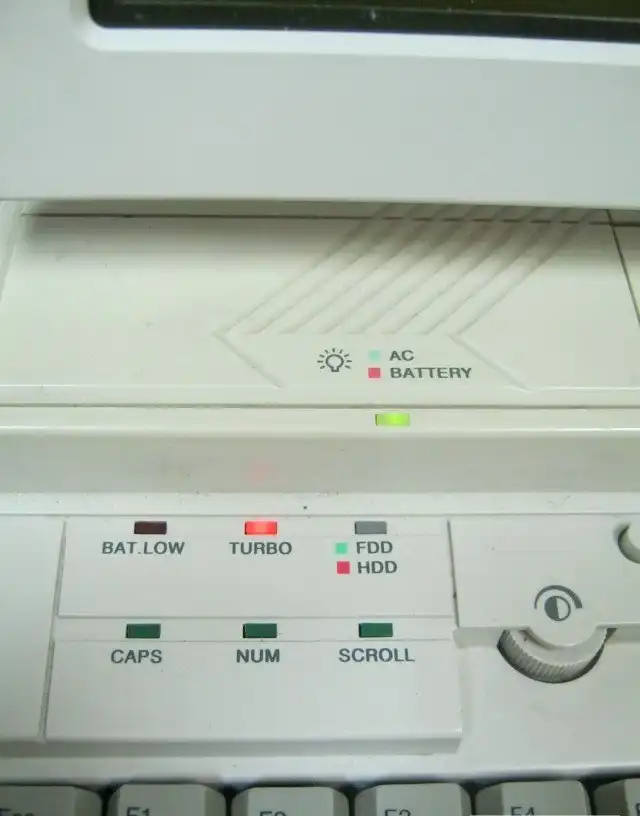

Итак, запуск! Попищав спикером, ноутбук выдал вот такую индикацию.

Что - то с опреативкой - залежался видимо. Отвертку в руки и вперед! Как ноут разбирается решил не описывать - ничего сложного, да и не пригодится никому. А вот содержимое ноута решил показать.

Снимается верхняя часть. Главное - не торопиться и е оторвать шлейфы. 2 Коричневых идущих к плате на верхней части ноута отвечают за индикацию и яркостью/контрастностью дисплея. Тот, что идет вдоль блока питания не что иное, как шлейф матрицы. От блока питания красно-черный провод - питание на матрицу.

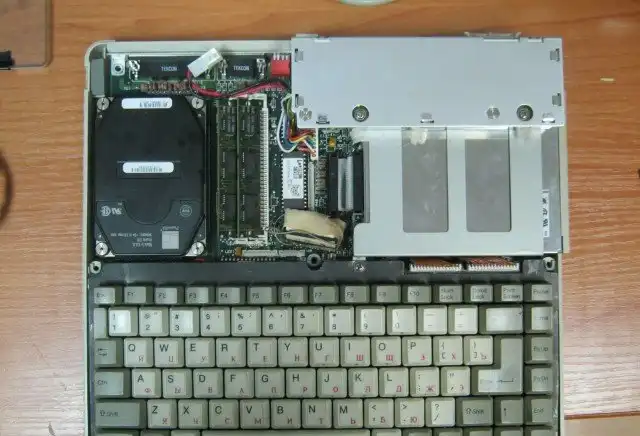

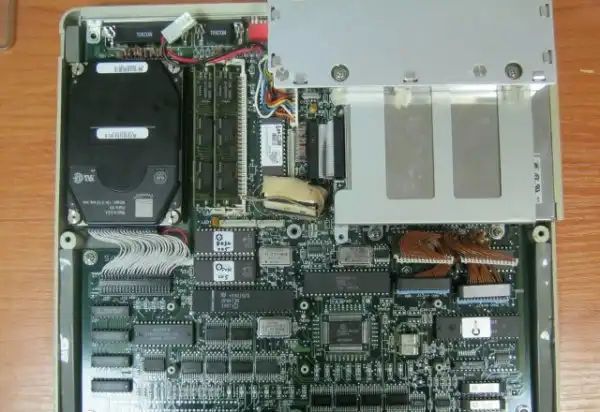

Общий вид без шлейфов и верхней части. Имеем: слева HDD, 2 планки ОЗУ, блок питания и флоппик. Хоть у ноутбука отдельный веший блок питания, присутствует еще один встроеный.

Общий вид без клавиатуры. Клавиатура оставила самые приятные ощущения - клавиши упругие, с прияным ходом.

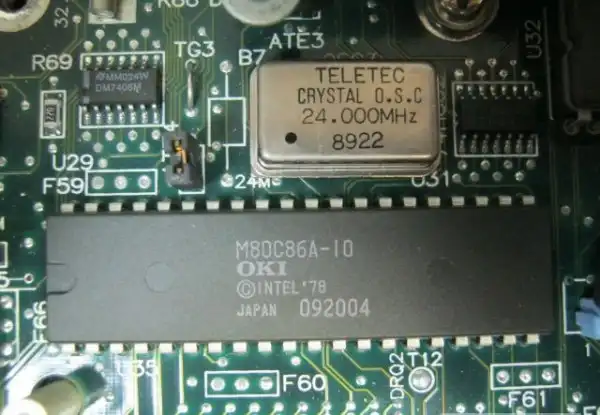

Вот и процессор. Над ним серебристый генератор тактовой частоты.

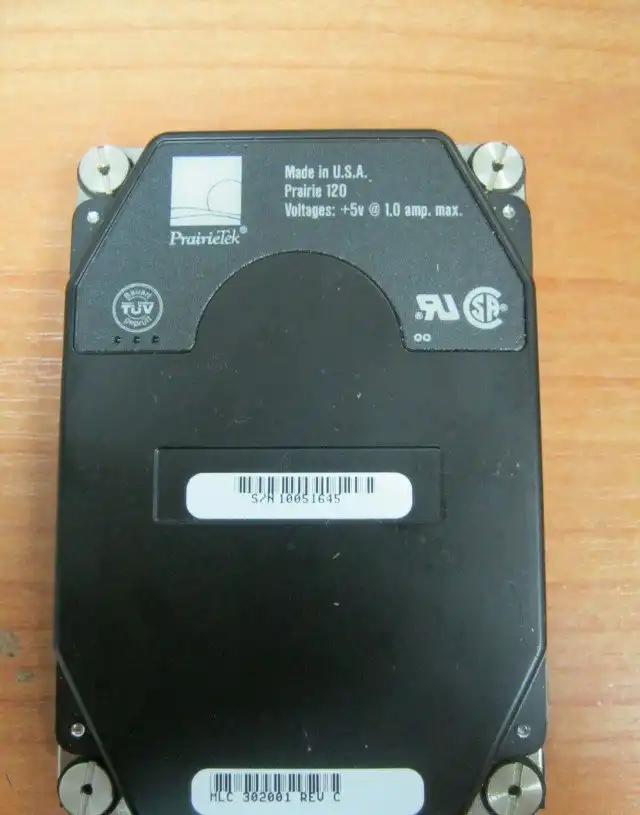

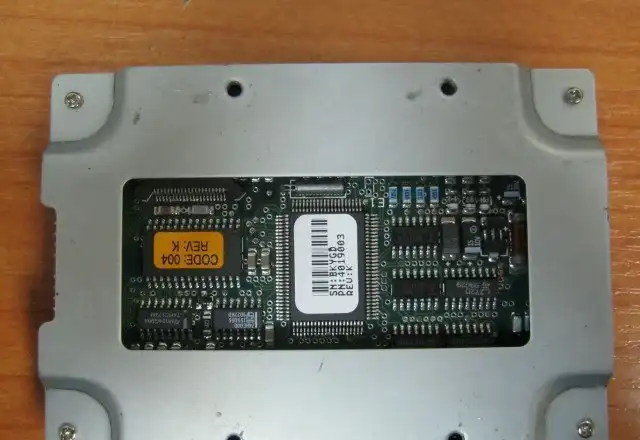

Жесткий диск

Жесткий диск. Нижняя пластина - элемент крепления к корпусу ноутбука.

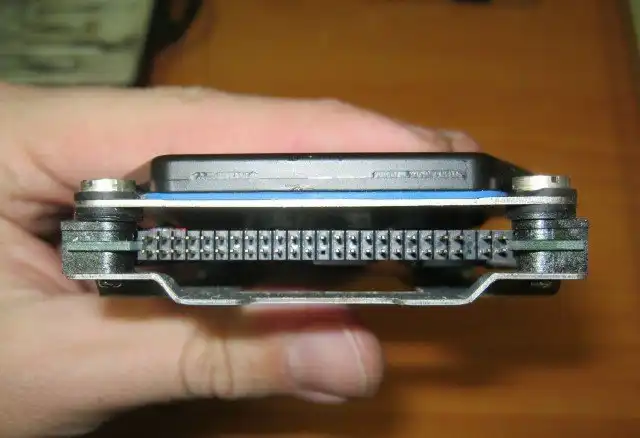

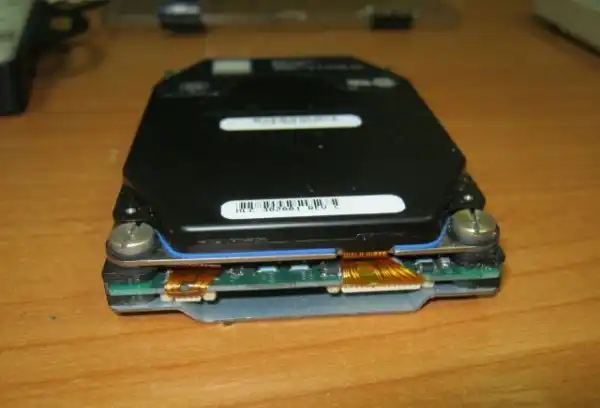

Вот такой "бутерброд"

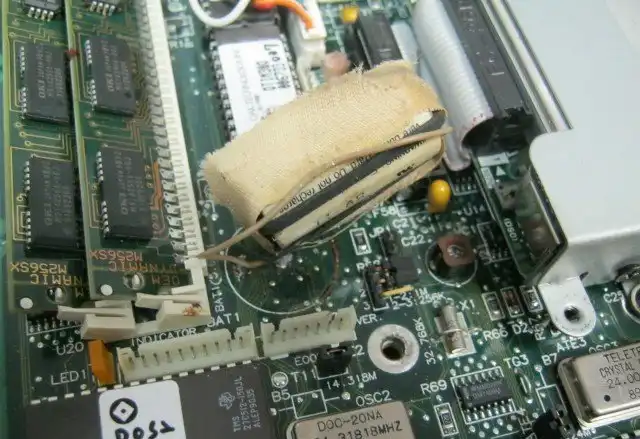

Следы бывалых ремонтов - заменена CMOS батарея на более емкую :)

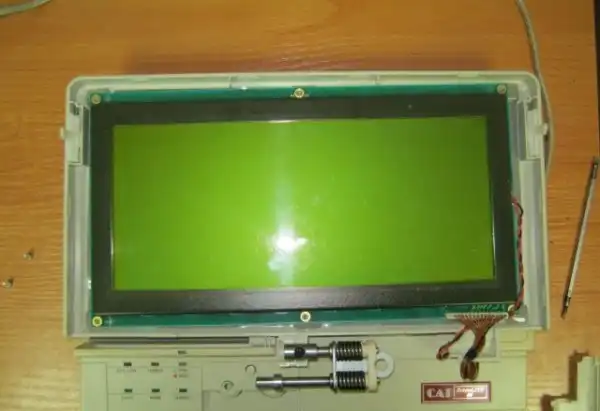

Разобрал экран - подтянуть петли и подклеить пластик.

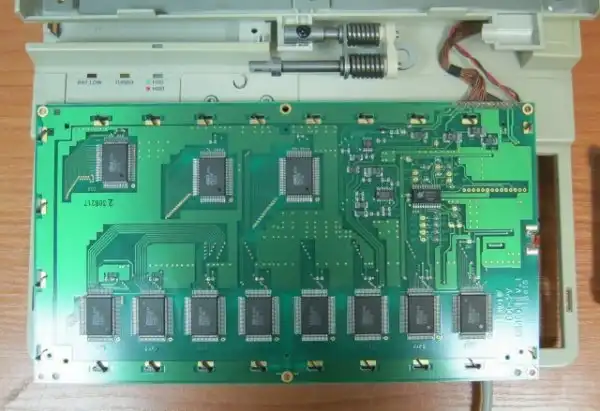

Обратная сторона матрицы

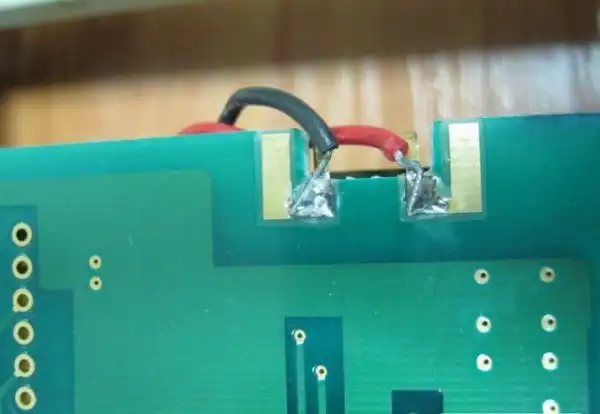

И на ней следы ремонта.

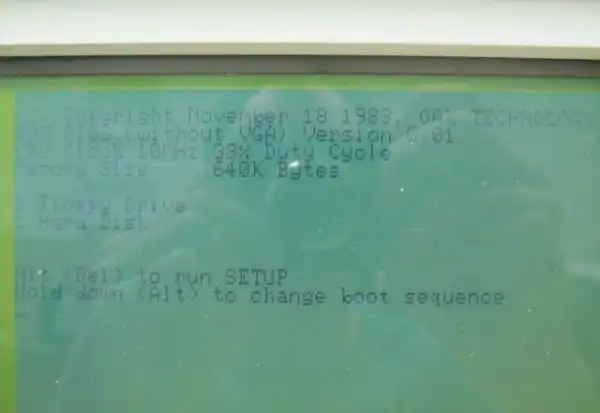

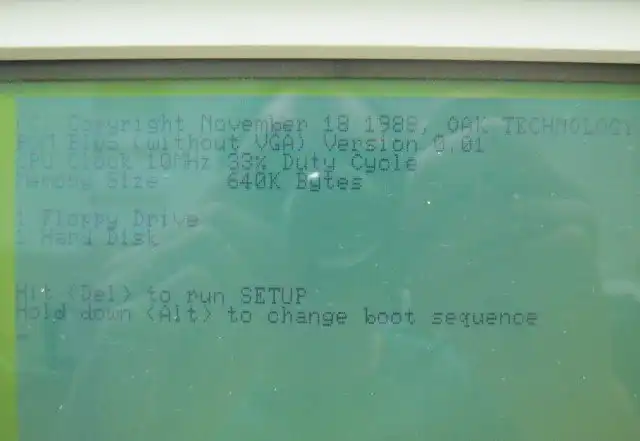

После сборки ноутбук радостно пискнул, пошуршал флоппиком и выдал POST

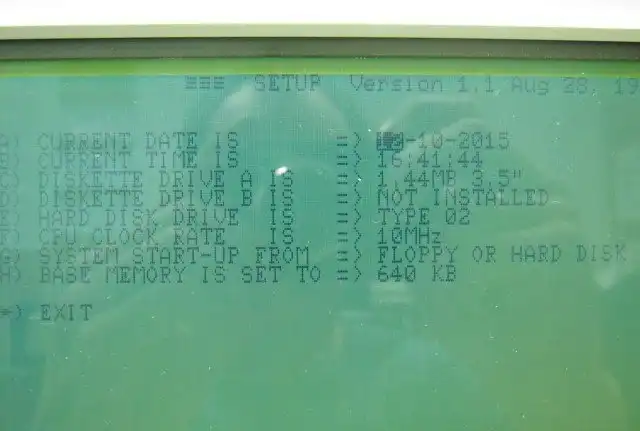

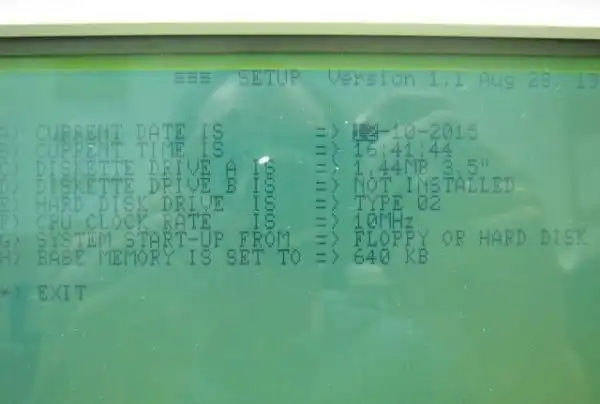

Меню BIOS. Частоту можно менять: 5 или 10 MHz. На 5-ти даже нортон не завелся :)

Все! Ноут в работе. Установлены нортон, набор программ, не понял для чего они. Хотел запустить арканоид с дискеты, но увы, флоппик отказывается читать дискеты.
