Водный монстр M80 Stiletto

Корабль M80 «Stiletto» (от итальянского Стилет - короткий нож или кинжал) является частью проекта USSOCOM, по созданию автономных и полуавтономных военно-морских сил. Эта новая концепция министерства обороны США разрабатывается для модернизации современных вооруженных сил в перспективные и высокотехнологичные войска в будущем. Разработки по теме «Stiletto» начались еще в 2006 году.

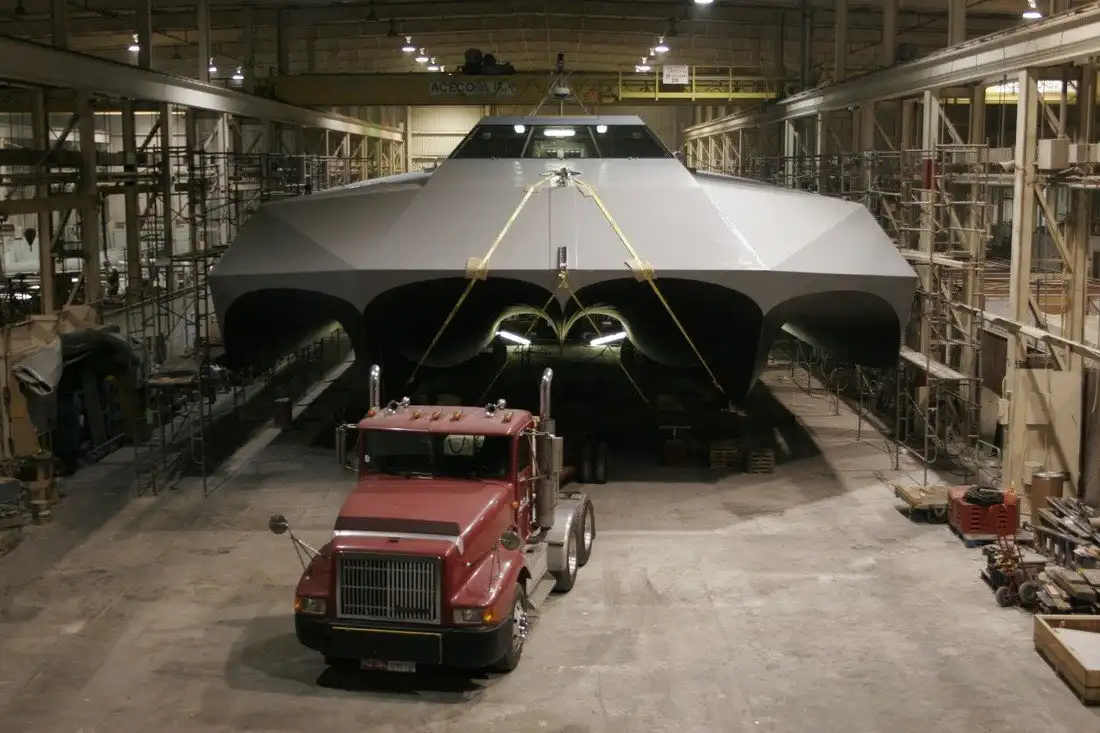

M80 «Stiletto» является самым крупнейшим судном, когда-либо построенный для американского правительства из современных композитных материалов (углеродного волокна), материал благотворно послужили для уменьшения веса и увеличения жесткости.

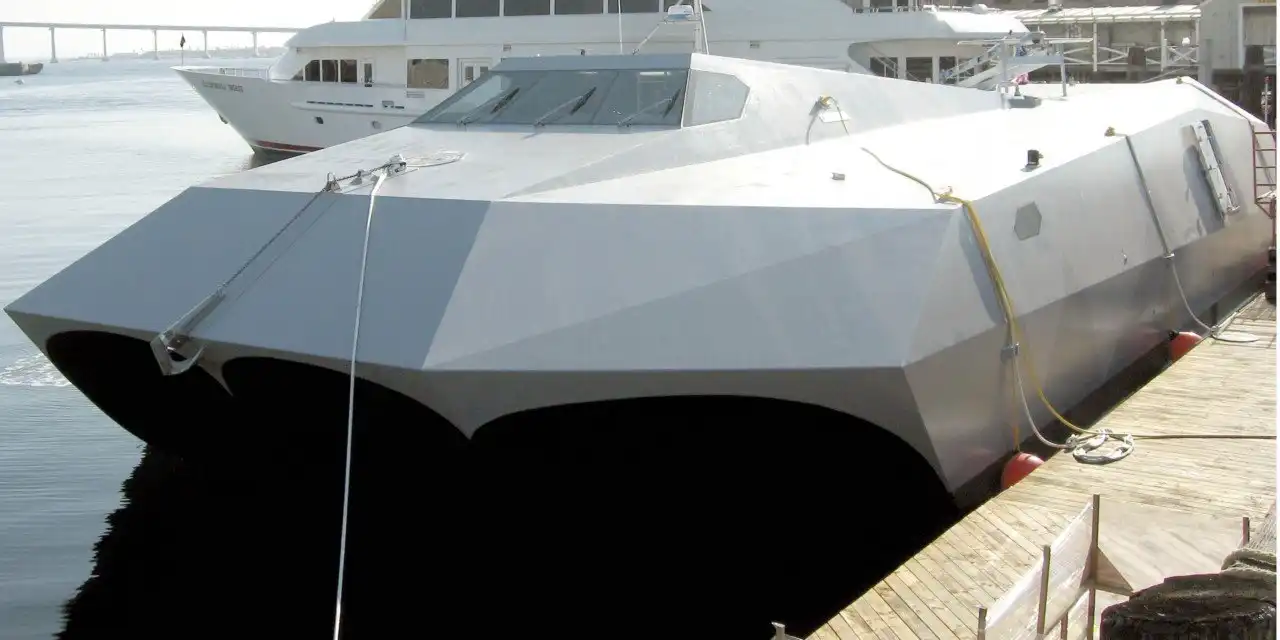

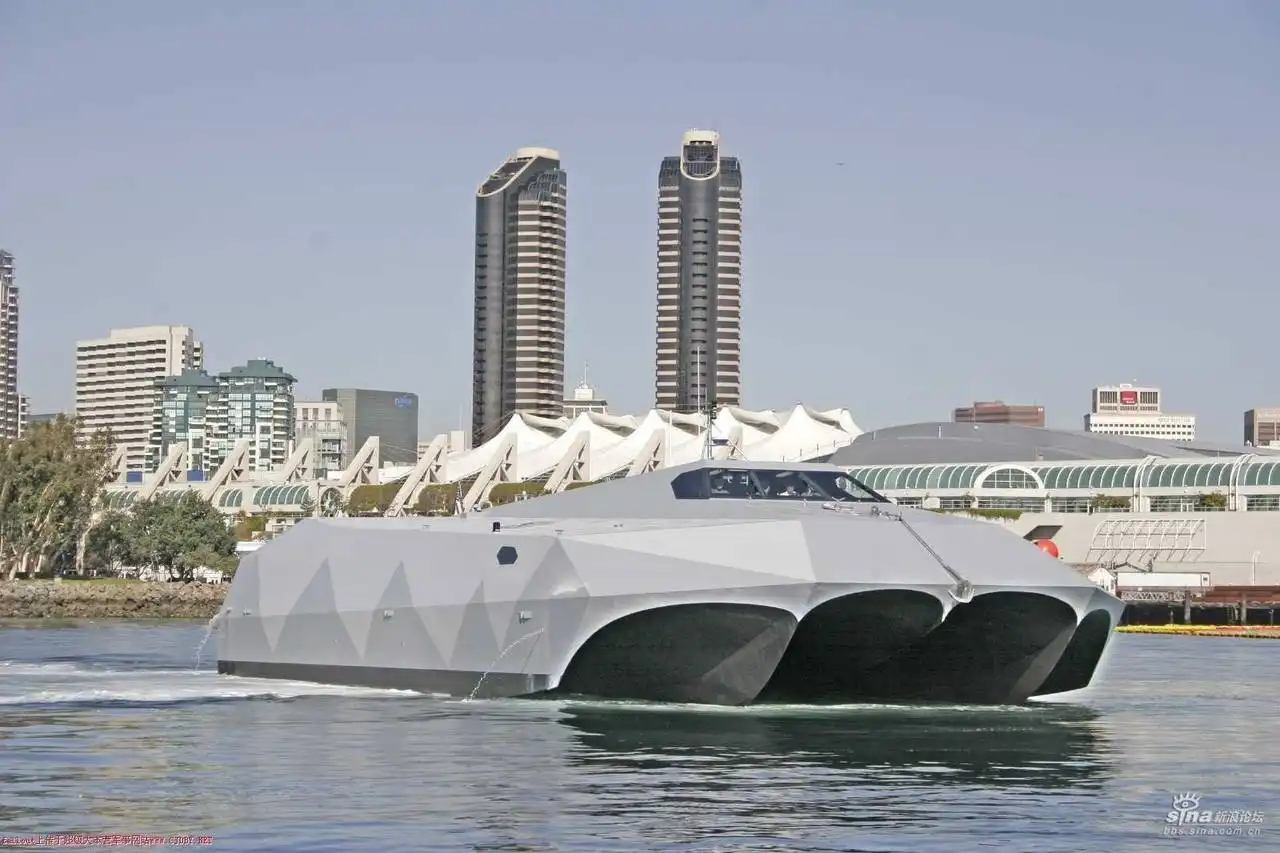

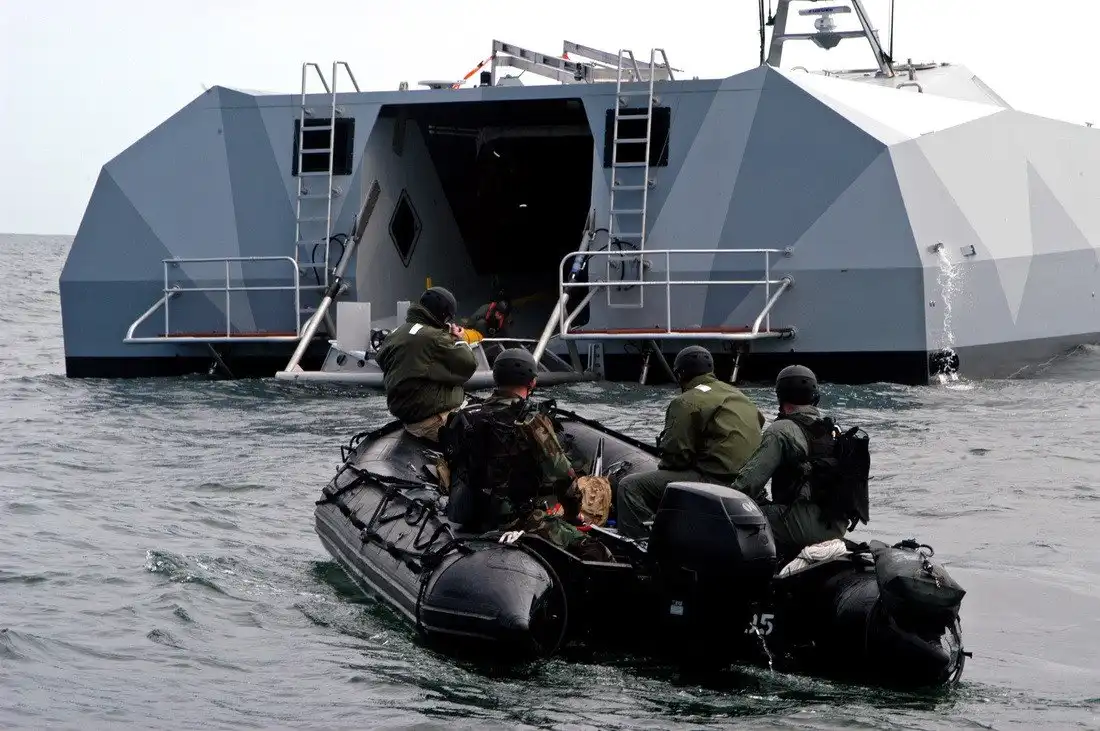

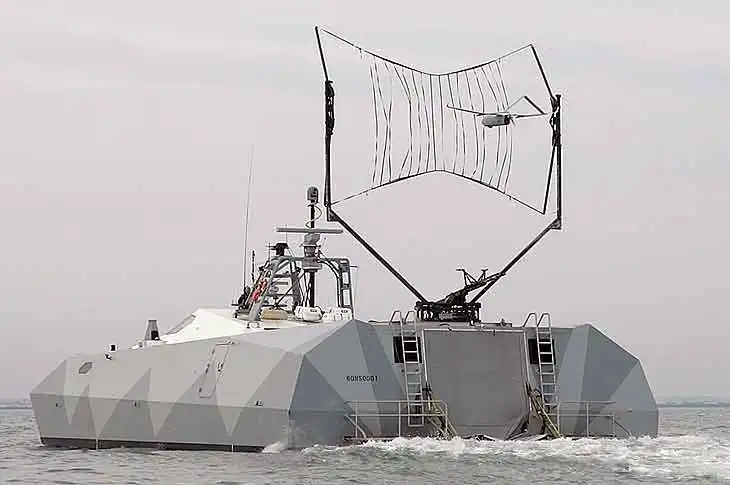

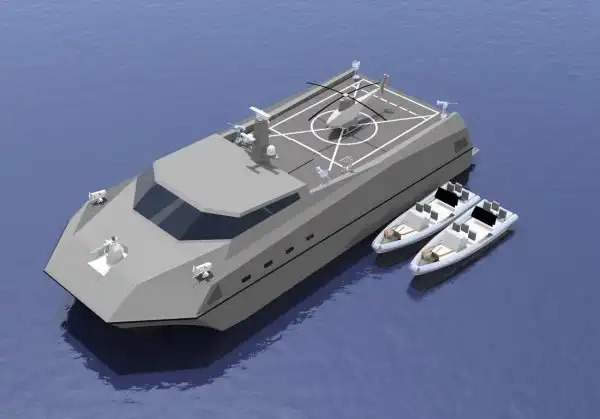

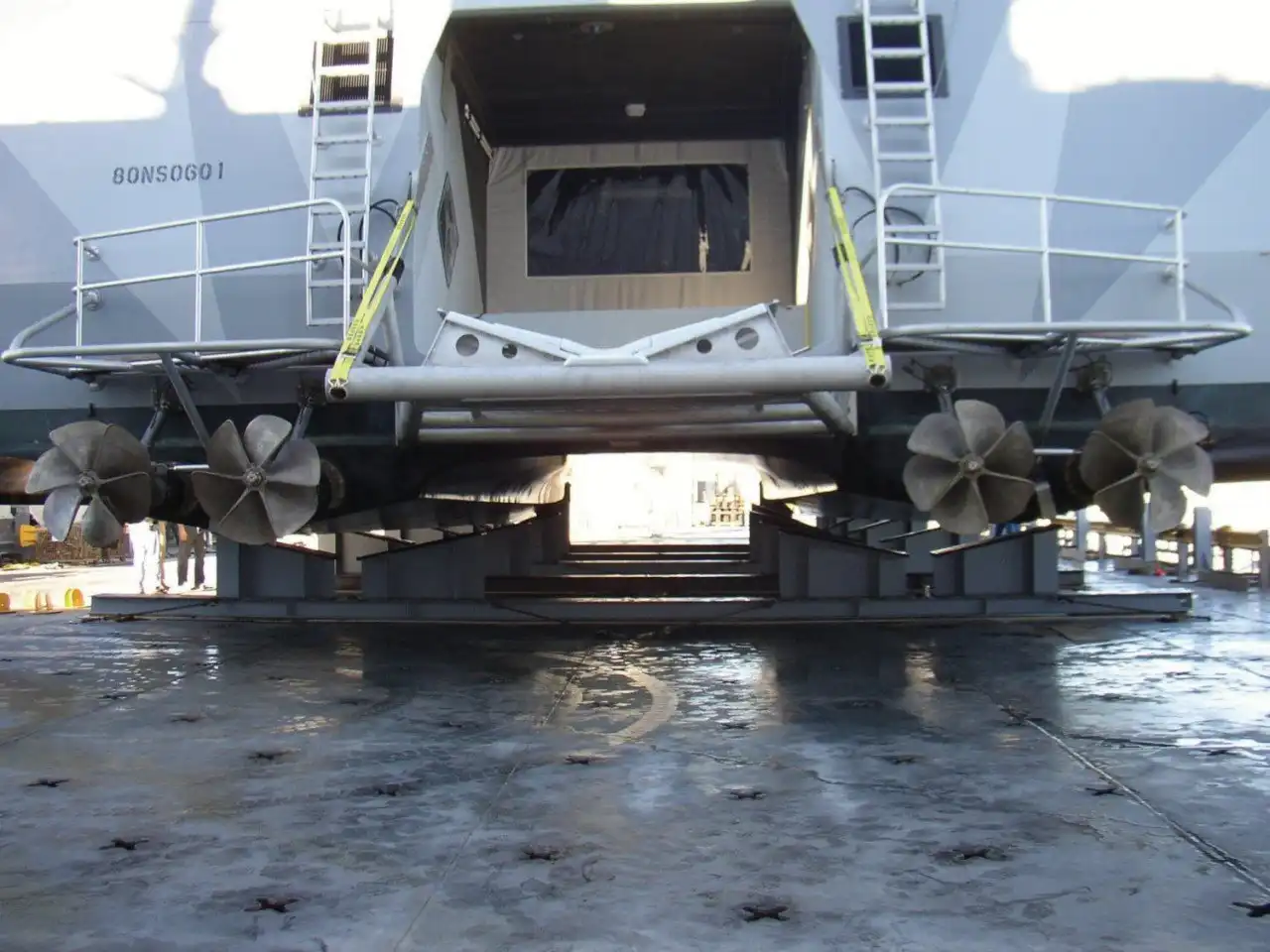

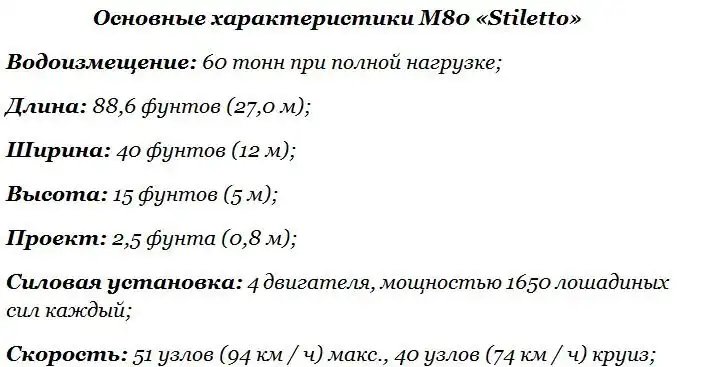

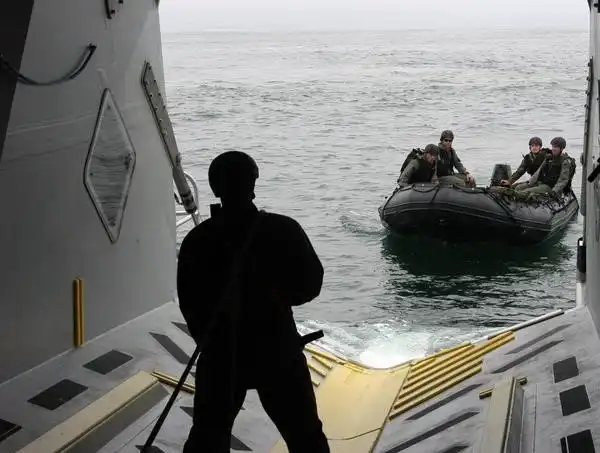

Особое покрытие корпуса и его профиль, выполненный по типу истребителя Стелс (Stealth) дают ему преимущество малозаметности на радарах противника. Корабль длиной 25 метров и весом 60 тонн может перевозить полезный груз весом до 37 тонн и обладает запасом хода в 926 километров. M80 «Stiletto» оснащен четырьмя двигателями Horsepower мощностью 1650 лошадиных сил, управляется тремя членами экипажа и может дополнительно комплектоваться несколькими десантными моторными лодками с жестким корпусом, катером типа Manta или беспилотным разведчиком Silver Wing.

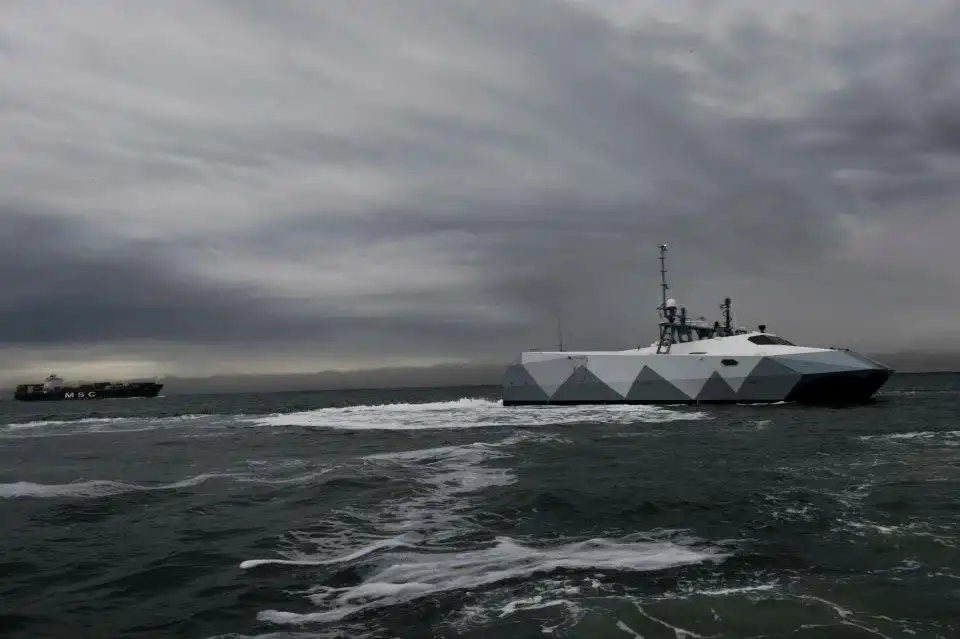

Трудно представить, что несущийся на всех парах водоизмещающий корабль, пусть и не очень крупный, способен, словно призрак, не оставлять за собой кильватерного следа на воде. Однако американские военные получили именно такую экспериментальную машину.

Американская компания M Ship Co., по контракту и на деньги американского ВМФ и Департамента перевооружения (Office of Force Transformation) американского Минобороны, построила такой корабль

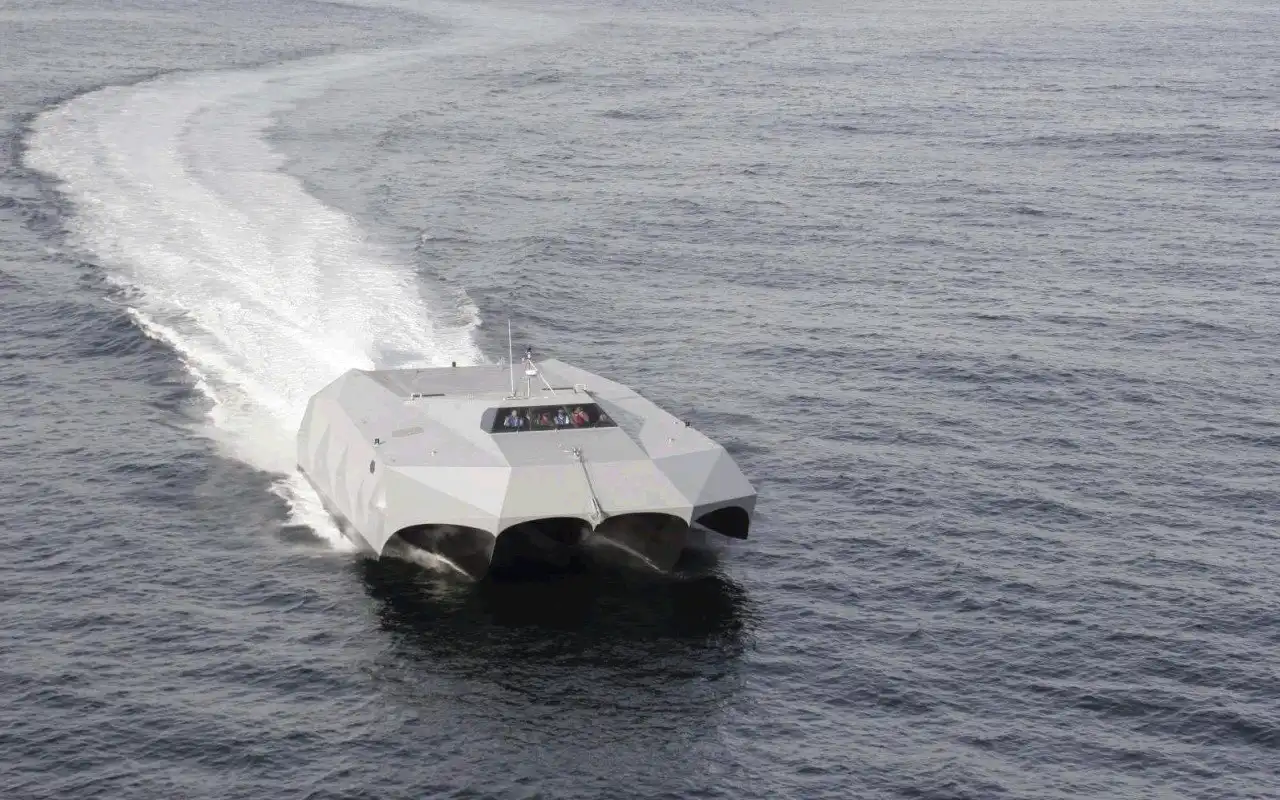

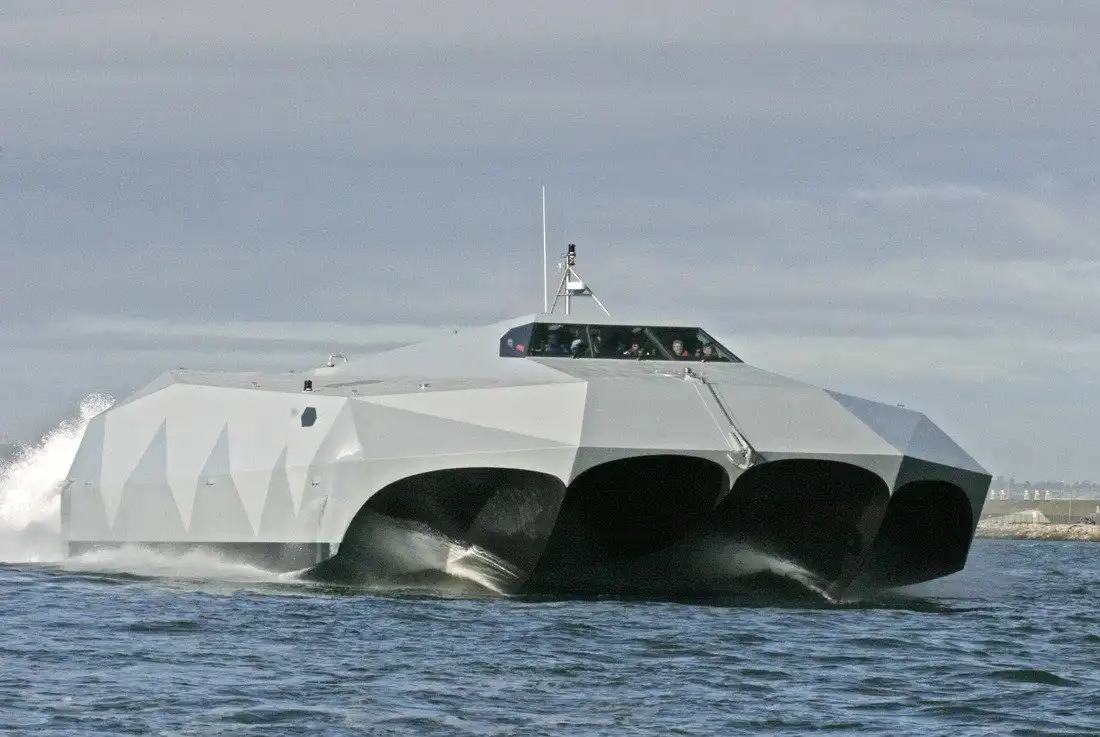

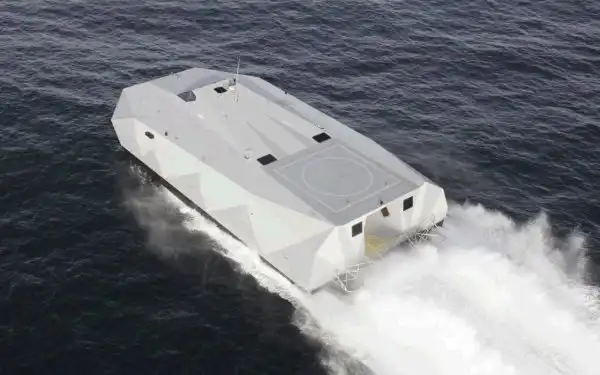

Главное отличие Stiletto от предшественников заключается в том, что он очень устойчиво и легко способен нестись по водной глади на максимальной скорости более 50 узлов (то есть более 93 километров в час), не создавая за собой почти никакого кильватерного следа. Точнее – он должен быть необычайно слаб для водоизмещающего корабля такого размера, идущего на такой огромной скорости.



Зачем это нужно? Например, для большей скрытности. Когда в последние 10-20 лет стали множиться проекты больших и малых судов с низким уровнем заметности для радаров, многие специалисты сразу заметили: если от плоских стенок их корпусов лучи уходят в сторону, то бурный след за кормой остаётся превосходно видимым не только глазами, но и радарами (особенно с самолёта).

Визуальная заметность следа, к слову, тоже важна. Когда противник выслеживает вас с высоты.

Таким образом, сократив «пенность» и «игривость» волны, авторы корабля снизили его заметность (а верх корпуса Stiletto тоже выполнен малозаметным – он широк и низок, его борта наклонены и так далее). Но как же Stiletto гасит кильватерную волну?



Любопытно, что началась эта история с — погибающей Венеции. Там волны от прогулочных «речных трамвайчиков» разрушают основания зданий. И именно для Венеции американская фирма придумала в 1999 году днище типа M-hull. А яхтостроительная верфь в Сан-Диего (где расположена и сама M Ship Co.) построила образец такого небольшого судна.

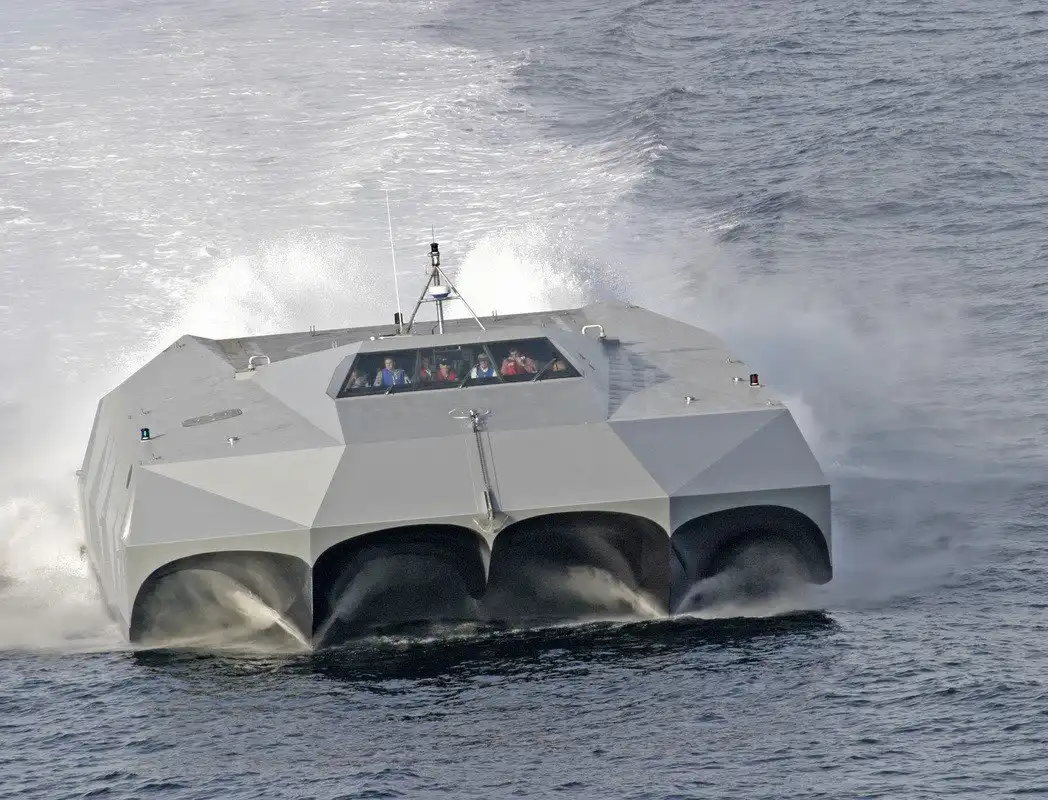

Работает M-hull так: волна, поднимаемая центральной частью корпуса, очень плавно закручивается в двух профилированных каналах, ограниченных боковыми корпусами.

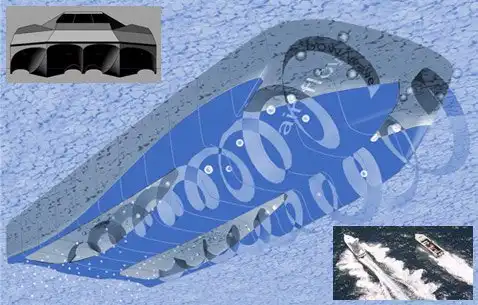

Принцип одинарного M-hull: закрученные потоки воды создают
подъёмную силу. На врезке слева: профиль «двойной M-hull» у
Stiletto. Справа: разница в следе за кормой обычного катера и
равного по размеру, но оснащённого днищем «одинарный M-
hull», видна сразу (фото с сайта mshipco.com).

При этом поток создаёт на корпусе дополнительную подъёмную силу (как газ на выгнутых лопатках турбины). А потом вода эта опускается вниз и сталкивается с той, которую пронзают боковые «лезвия». Одновременно эти кручёные потоки захватывают воздух, что также способствует выходу корпуса из воды.



В результате – низкое сопротивление движению (и никакого «горба» так называемого волнового сопротивления на графике мощности — на всём диапазоне скоростей от нуля до максимальной), да ещё – минимальный кильватерный след.

Таким образом, высокая скорость корабля при умеренной мощности двигателей (а значит — экономичность) – это второй плюс технологии M-hull.

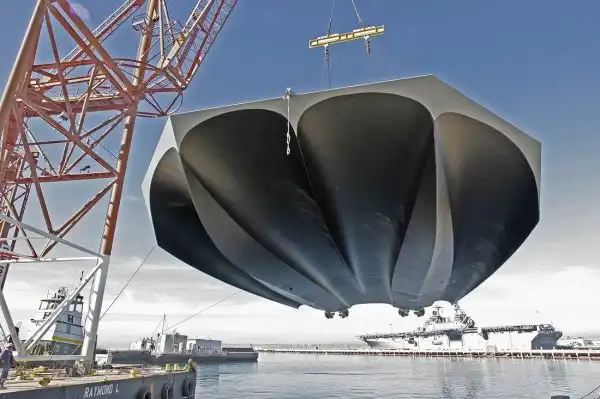

Интересно, что для Stiletto компания разработала ещё более необычное днище — "двойной M-hull ". Со сложным профилем, как в поперечном, так и в продольном сечении. Добавим, что, как подобает современному кораблю, Stiletto насыщен электроникой
