Как сделать печатную плату

Круто, на музыку положено, неожиданно.

Я бы не стал таким результатом гордиться..

передержал, дорожки по краям съело. можно было намного аккуратней сделать. и кстати тонер смывается легко растворителем 646 и не дрочишься с наждачкой.

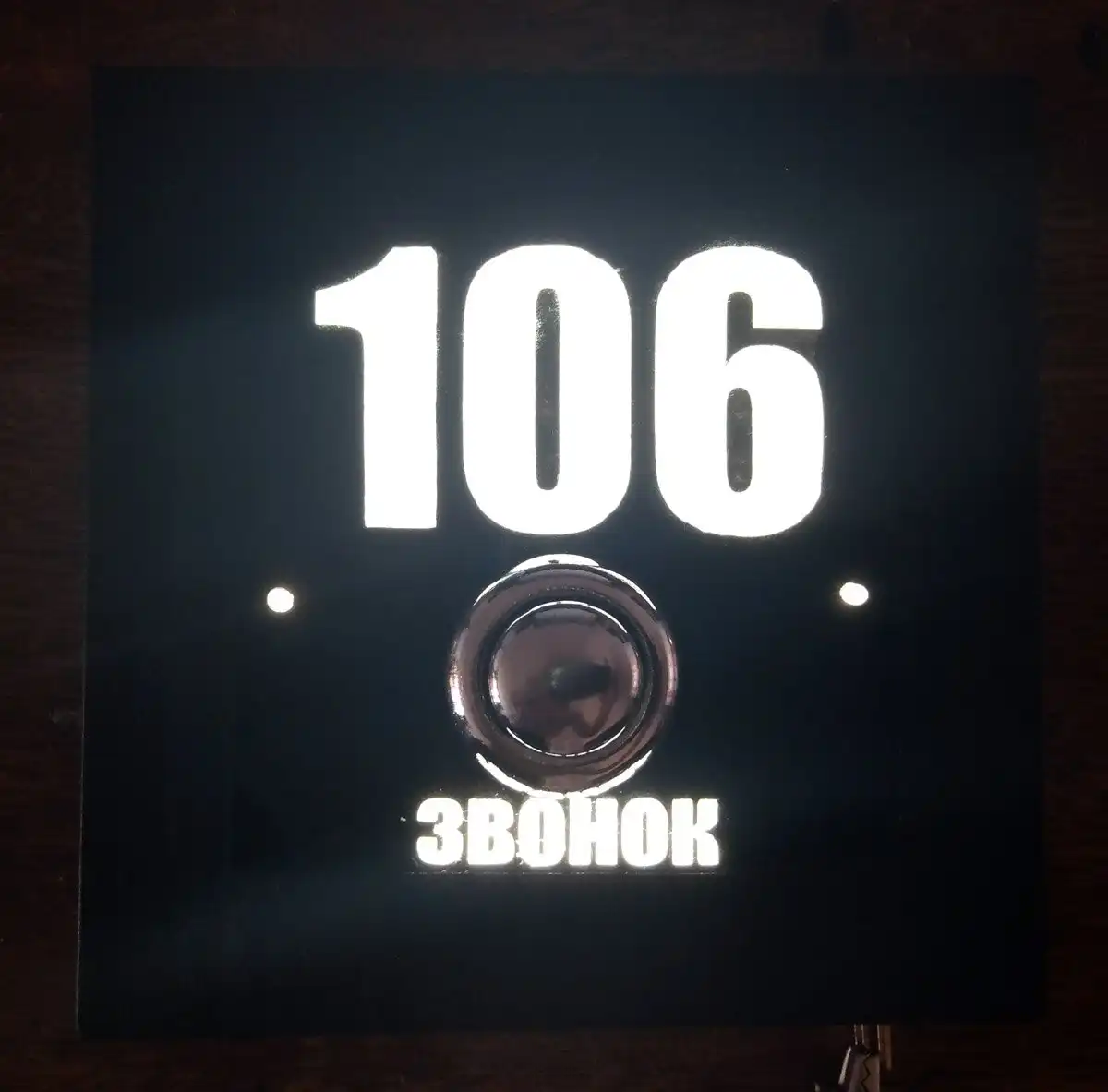

Я ацетоном снимаю, тоже справляется. Еще можно, по этой же технологии, сделать трафарет для надписей. Сделал себе подсветку номера квартиры с кнопкой звонка. Можно было конечно вырезать на лазере трафарет, но для этого нужно идти в какую-либо фирму с лазерной резкой, лень меня поборола (делал из того, что было под рукой). Внутри две платки на диодах 5730 и микрокнопка. Корпус из алюминиевых П-образных профилей в 1 см. Хотел сделать пост, но так и не сделал ни одной фотки процесса сборки.

Криворукая реализация "лазерно-утюговой технологии".
ЛУТ при прямых руках позволяет получать вполне качественные двусторонние печатные платы с нормами до 0,2/0,2 мм.

Есть два варианта ЛУТ: с фотобумагой и с алюминиевой фольгой (кухонной).
При отсутствии фотобумаги можно полить ватман разведенным желатином или клейстером и отглянцевать. Или использовать тонкую фольгу: на толстую бумагу накладываем кусок фольги матовой стороной вверх, перегибаем фольгу через край листа бумаги и подклеиваем загнутый край с тыльной стороны - этим краем бутерброд бумаги и фольги пойдет вперед в принтер.
Принтер годится не всякий. Современные лазари дают слишком тонкий слой тонера, не образующего сплошной непроницаемой маски на фольге. Лучше подходят лазари типа HP-4/5/6.
Софт лучше тот, который умеет печатать с плавным изменением масштаба раздельно по осям (что позволяет скомпенсировать термоусадку в принтере) и умеет печатать проводники с дырками под сверловку.
Для припекания желательно иметь лист алюминия 4-6мм - он равномерно распределит усилие и температуру от утюга.

Печатаем рисунок на фотобумагу или фольгу (с коррекцией термоусадки). Если есть - и вторую сторону платы тоже. Совмещаем рисунки сторон и скрепляем в конверт.
Заготовку платы режем с запасом не меньше 5 мм с каждой стороны. Чистим и обезжириваем фольгу платы. Можно на 20-60 сек макнуть в травящий раствор и затем промыть горячей водой и просушить.
Вкладываем заготовку в конверт между рисунками.
Собираем пакет на ровной поверхности: толстый слой бумаги, конверт с платой, еще несколько листов бумаги, алюминиевую пластину, горячий утюг, сверху - груз. Требуемый режим - примерно 170..200 С для тонера НР, давление ~ 200-500 г/кв.см платы. Время нагрева - до полного прогрева всего пакета, обычно подбирается на опыте.
Недогреете или недодавите - тонер не припечется, перегреете - разложится и станет крошиться, передавите - расплывется.
Оставляете остывать под грузом.
Припеченную бумагу с тонером не отрываем, а отмачиваем в горячей воде - после растворения желатина бумага сама отвалится. Заготовку отмываем от желатина и сушим. Фольгу не убираем совсем - она вытравится.
Рисунок на заготовке проверяем и ретушируем (перманентный маркер, краска).
Раствор для травления - теплая смесь медного купороса и соли 1:2 (неторопливо и качественно). При травлении плата подвешивается вертикально и непрерывно покачивается! Иначе равномерности не будет.
Тонер смывается любыми ацетоновыми растворителями.
Плату сверлим по протравленным в дорожках дыркам - готово.

а когда-то дак для ногтей доставали , кажись из риги и в ручную отрисрвывали , предварительно переведя с чертежа на миллиметровки , были времена , а теперь мгновения , раньше поднимался ....
