Вездеходы Луцкого автомобильного завода

Луцкий автомобильный завод (до 1967 года Луцкий машиностроительный завод - ЛуМЗ) был создан в 1959 году на базе Луцкого авторемонтного завода в рамках программы по техническому перевооружению советской армии

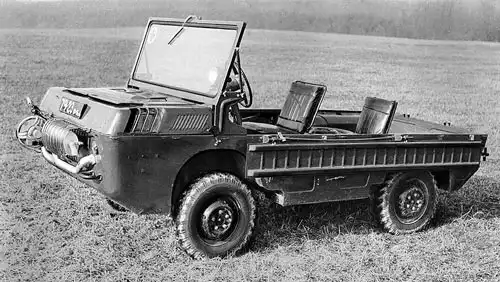

Прототип ТПК, разработанный в 1959 году на МЗМА как альтернатива работам группы Фиттермана. Началось все с того, что была поставлена задача создать легкий вездеход для расширявшихся тогда ВДВ, пригодный к десантированию без платформы, т.е. просто на парашютной системе. Изначально решить эту проблему в НАМИ пыталась группа Фиттермана, изобретая нечто пластмассовое под ирбитский мотор, однако их предложения не понравились военным и по результатам деятельности 1-го главного управления КГБ было предложено не выделываться, а копировать модель BMW. В серии машина с 1961 года по 1967 год.




ТПК - ОПРЕДЕЛЕНИЕ. Автомобили - транспортёры особо малой грузоподъёмности (400-750 кг.) предназначены для использования при эвакуации раненых с поля боя, подвоза боеприпасов, военно - технического имущества а также установки отдельных видов вооружения. Среди отечественных автомобилей с колёсной формулой 4х4 к ним относятся ЛуАЗ 967 и 967М. Эти транспортёры отличаются высокой проходимостью на пересечённой местности, обладают амфибийными качествами, авиатранспортабельны, высокоманевренны и подвижны.



Автомобиль предназначен для использования в боевых порядках подразделений, близко соприкасающихся с противником. Снаряженная масса - 950 кг, полная - 1350 кг. Дорожный просвет - 285 мм. Высота с поднятым ветровым стеклом - 1580 мм. Двигатель МеМЗ 967А, мощностью 37 л.с. Возможна буксировка одного прицепа массой до 300 кг.
При движении по дорогам со скоростью до 75 км/ч ведущими являются передние колёса. Привод на задние включается для преодоления труднопроходимых участков. Есть также понижающая передача, возможна блокировка дифференциала заднего моста. Кроме того, для преодоления траншей и выхода из воды на неподготовленный берег, ЛуАЗ 967 снабжён легкосъёмными металлическими трапами. Автомобиль способен преодолевать подъёмы до 58 %. Для подтягивания грузов и раненых в зоне огневого воздействия противника можно использовать лебёдку, расположив машину в укрытии. Развиваемое лебёдкой усилие - 150-200 кгс, длина троса - 100 м.

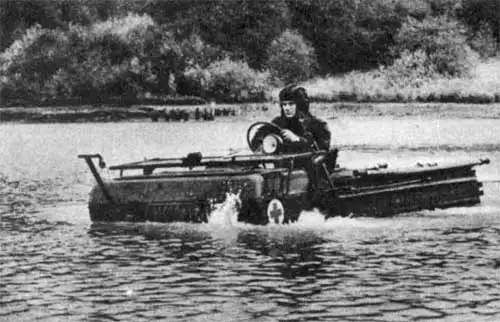

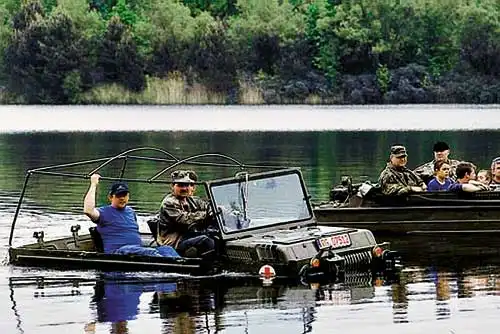

Особенность ЛуАЗ 967 - возможность движения по рекам и озёрам. Корпус машины - водонепроницаем, что обеспечивает достаточный запас плавучести. По воде ЛуАЗ 967 движется благодаря гребному эффекту, создаваемому колёсами. Скорость на плаву - до 3-х км/ч.
Место водителя в ЛуАЗ 967 размещено посередине, а справа и слева, с некоторым смещением назад - два утапливающихся в платформах сидения для пассажиров. В сложенном состоянии их спинки находятся в одной плоскости с платформой, освобождая место для груза или двух раненых на носилках.
Когда нужна скрытность передвижения, водитель может управлять машиной полулёжа. Рулевая колонка при этом опускается, спинка сидения откидывается назад, а лобовое стекло на капот двигателя. Щиток приборов, смонтированный на растяжках ступицы руля, в любом случае остаётся в поле зрения водителя.



Война в Корее (1949-1953), на которую Советский Союз поставлял военную технику, показала нехватку в составе вооружённых сил лёгкого вездехода для транспортировки раненых, подвоза боеприпасов и т.п. ГАЗ 69, использующийся в то время для этих целей, имел слишком большие габариты, был неповоротлив, а на изрытом воронками поле часто садился на мосты. Тогда-то и возникла необходимость в создании лёгкого плавающего вездехода с высокой подвеской, пригодного для перевозки раненых, желательно способного к десантированию с самолётов.
Разработкой нового вездехода занялась специальная группа в НАМИ под руководством Б.М.Фиттермана (конструктор известных советских бронетранспортеров БТР-152). В 1958 году был изготовлен первый прототип, получивший название НАМИ 049. Кузов был сделан из стеклопластика, роль рамы выполняло несущее основание кузова. Подвеска - независимая торсионная, на продольных рычагах. Передний мост был подключён постоянно, задний подключался через блокируемый межосевой дифференциал. Дифференциал заднего моста также блокировался. Расстояние между мостами (база) составляло 180 см. В конструкции были применены колёсные редукторы, которые повышали крутящий момент и увеличивали дорожный просвет до 28 см у гружёной машины. В конструкции был применён двигатель Ирбитского мотоциклетного завода МД 65 мощностью 22 л.с. Но ходовые испытания опытного образца выявили ряд недостатков: стеклопластиковый кузов оказался недостаточно прочным, а двигатель слишком слабым.
К разработке второго образца НАМИ 049А подключились специалисты Запорожского завода. На основе мотора ВМW-600 был разработан двигатель МеМЗ 969 мощностью 30 (первоначально - 27) л.с.. Вместо стеклопластикового был использован стальной корпус с мощной рамой. От межосевого дифференциала отказались, задний мост стал отключаемым. Пластинчатые торсионы заменили кованными, что позволило подвеске выдерживать удар при приземлении на парашюте. Работы велись над двумя вариантами машины - простой и плавающей. Военные выбрали второй вариант. Чтобы решить задачу транспортировки раненых, место водителя расположили посередине, за ними - спина к спине - сидел санитар. Носилки для раненых находились по бокам. Верх кузова и частично боковины закрывал брезентовый тент. Движение по воде осуществлялось за счёт гребного эффекта колёс. Окончательный вариант получил название ЛуМЗ-967. Его производство началось на автозаводе в Луцке в 1961 году.




Так выглядело легендарное изделие группы Фиттермана, на основе развития которого и родился всем известный гражданский ЛуАЗ




Первый вариант сельского вездехода, предназначавшегося для серийного производства на Луцком автозаводе на базе агрегатов ТПК. Конструкция разработана бригадой специалистов МЗМА на заводе "Коммунар" по результатам проектирования "Москвича-415". Вопреки распространенному мнению в Луцке никогда не выпускался, была выпущена партия в 50 единиц на Запорожском заводе в 1964 году. Существовал вариант ЗАЗ-969В без привода на задний мост, но он судя по всему серийно вообще не производился.

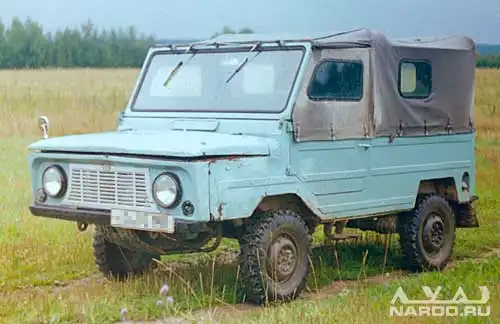

Альтернативный вариант модели "969", разработанный в 1965 году и производившийся с 1966 года на Луцком заводе. В историю вошел как первый советский переднеприводный автомобиль, поскольку мощности Львовского завода (поставщика ЛуМЗ) позволяли в то время обеспечить комплектами задних мостов только армейские поставки ЛуМЗ-967. У некоторого количества машин КПП имела специальный хвостовик для привода всевозможной сельхозтехники. Выпускался всего около полутора лет. Именно с него пошло первое народное название этой модели - "лумумзик".




После ликвидации в 1971 (по другим сведениям - в 1969) году дефицита комплектующих для задних мостов в серию пошла эта модель, выпускавшаяся до 1975 года и представлявшая собой уже вполне полноприводный автомобиль. В силу существовавшей в те годы моды на создание так называемых "объединений" ЛуАЗ объединили с ЗАЗом и некоторое время выпускавшиеся ЛуАЗы проходили по документам как ЗАЗ-969(не путать с ЗАЗ-969 образца 1964 года).




Предполагавшаяся несколько ранее (в 1967 году) к выпуску грузовая модификация ЛуАЗ-969. По имеющимся сведениям - в металле не реализована, поскольку не хватало комплектующих даже для выпуска базовой модификации. Как результат - народ дружно начал ставить "будки" от каблуков.




После освоения мелитопольским моторным заводом производства более мощного двигателя МеМЗ-969А с 1975 года эта модель сменила на конвейере 969-й и выпускалась до 1979 года. В 1977 году была выпущена партия этих машин с цельнометаллическими кузовами, но их заводской индекс мне выяснить не удалось.




Модификация ТПК, унифицированная по узлам и агрегатам с моделями 969А-969М.




В 1979 году Луцкий автозавод начинает серийный выпуск ЛуАЗ-969М - усовершенствованной модификации ЛуАЗ 969А, разработку которой начали в 1974 году. Эта модель оборудуется, как и предшественник 40-сильным двигателем МеМЗ-969А, однако оснащается раздельным приводом тормозов с гидровакуумным усилителем на переднем контуре. Внешность автомобиля осовременили благодаря изменению панелей передка, изменена форма лобового стекла, двери оборудованы замками, окна дверей получили жёсткое обрамление и открывающиеся "форточки", в салоне появилась мягкая панель приборов, травмобезопасная рулевая колонка и "жигулёвские" сиденья.
Ещё до запуска в серию ЛуАЗ 969М получил высокую оценку на ВДНХ СССР, в 1978 году на международном салоне в г. Турине (Италия) вошёл в десятку лучших автомобилей Европы, а в 1979 году на международной выставке в г. Ческе Будеевице (ЧССР) получил Золотую медаль как один из лучших автомобилей для жителей села.

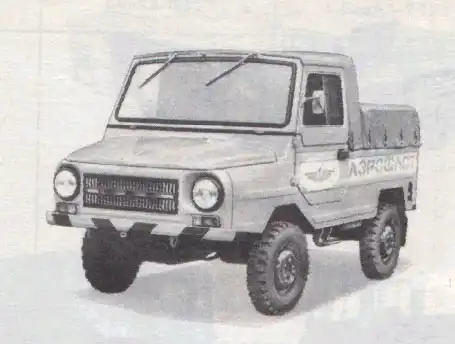

Аэродромный тягач на базе ЛуАЗ-969М. Едва ли не единственный серийный вариант, изначально проектировавшийся под использование мотора ВАЗ. В дальнейшем наработанные в нем решения были использованы при реализации варианта ЛуАЗ-13021. Мог вполне реально стать базой для серьезной модернизации исходной модели, но, к сожалению, в условиях советского автопрома это было невозможно




Вариант самосвала на базе кузова тягача ЛуАЗ-2403, но с двигателем, трансмиссией и электрикой от 969М. По утверждению владельца выпущен заводом всего в четырех экземплярах. Своего рода альтернативная ветвь развития по отношению к 13021, причем на мой взгляд - реально более перспективная. Почему "ЗАЗ" - загадка природы




После проведённой в 1988 году модернизации модели 969М автомобиль с новым индексом ЛуАЗ 1302 начали оснащать 53 - сильными четырёхцилиндровыми двигателями от "Таврии" МеМЗ 245-20 с водяным охлаждением, что в среднем на 16 % снизило расход топлива и значительно уменьшило шумность. Прочнее стали лонжероны П-образного сечения. Сиденья также были позаимствованы у "Таврии". Появилась новая панель приборов и дополнительные шумо и виброзащитные коврики.

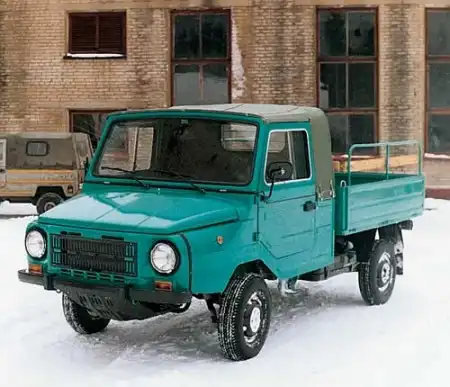

Грузовая длиннобазная модификация "969М" в заводском исполнении. В дальнейшем был изменен тип бортового кузова, а базой для серийной модели стал "1302".

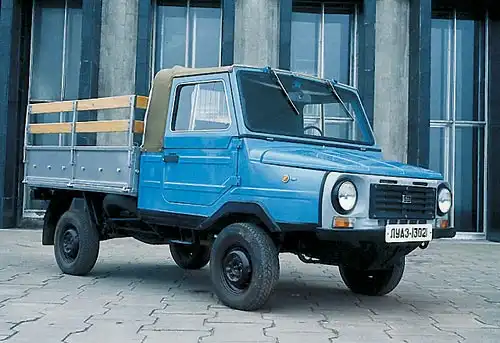

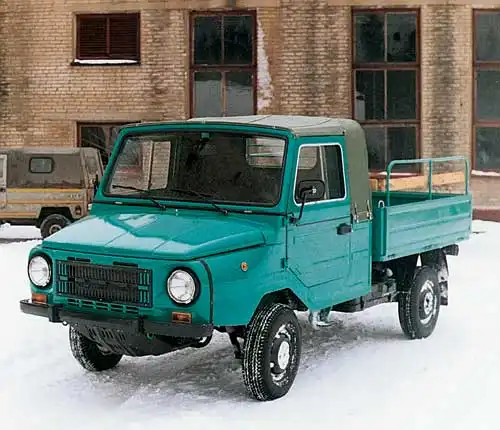

Серийная грузовая модификация модели "1302", собиравшаяся в частности на подмосковной фирме "Валетта" (на фото). Некоторые варианты этого грузовичка комплектовались КПП от "Москвича 2141" без привода на задний мост.

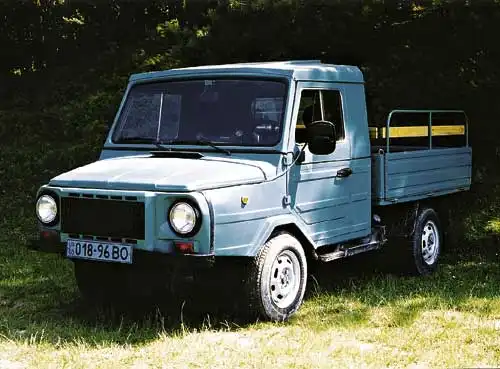

Модификация модели "13021" с нормальной жесткой кабиной и люком в крыше. По имеющимся сведениям собиралась только на заводе в Луцке

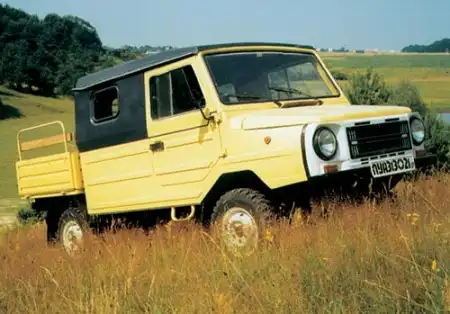

Длиннобазная грузопассажирская модификация модели "1302". При массовом выпуске машина могла стать вполне реальным конкурентом всевозможным "фермерам" и иже с ними. Этот автомобиль создавался для мобильных рембригад на обслуживании ЛЭП и трубопроводов. В сдвоеной кабине четыре места, на укороченной грузовой платформе можно перевозить до 250 кг груза.




По непроверенным сведениям, некоторое время выпускался заводом "под заказ". Эдакая "молодёжно-пляжная" (внешне) модификация ЛуАЗа 1302. Отличается от прототипа не только дизайном и открытым кузовом с дугами безопасности. Под капотом - 37 сильный итальянский дизель "Lamborghini" LDW 1404. Некоторые технические данные на эту модель: колёсная формула - 4х4; грузоподъёмность - 400кг; масса снаряженного автомобиля - 970кг; полная масса - 1370кг; габариты - длина - 3430мм; ширина - 1610мм; высота - 1754мм; дорожный просвет - 280мм; база - 1800мм; колея - 1360мм; двигатель - число цилиндров - 4; рабочий объём 1372 см3; мощность при 3600об/мин - 37,4л.с.; крутящий момент 8,47кгс.м при 2200 об/мин; максимальная скорость 100 км/ч; расход топлива - 7,7л на 100км; максимальный угол подъёма 60%; максимальный угол поперечной устойчивости 40 градусов; глубина преодолеваемого брода 0,5 м; колёса - диски - 51/2J/13; шины - 186/65R13

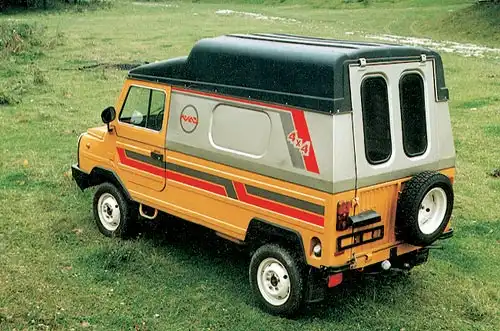

Вариант модели "21-04" с удлиненным кузовом типа фургон со стеклопластиковым верхом и металлическим задним откидным бортом

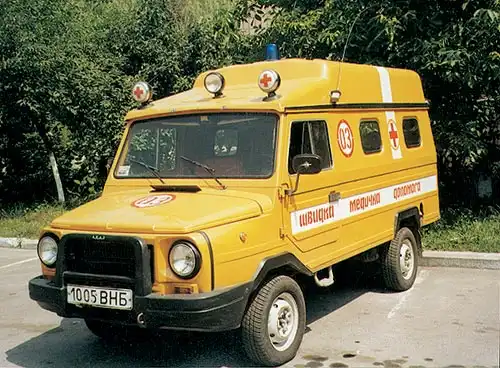

Модификация модели "21-07" под нужды скрой помощи. Автомобиль для обслуживания сельских фельдшерских пунктов и доставки людей в больницу. Верх - из стеклопластика. Для удобного размещения носилок задняя часть кузова удлиненна более чем на 600 мм, в связи с чем увеличился задний свес. Кузов имеет четыре двери: одну слева, две справа и заднюю

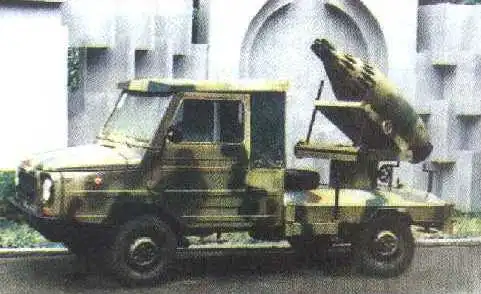

Даже сейчас создаются специальные машины - своего рода самодельные РСЗО (реактивные системы залпового огня). Один из последних примеров - одна из самых оригинальных боевых "конструкций" современности - украинская мобильная артиллерийская система на джипе ЛуАЗ.




Армейский предшественник "Геолога". Дальнейшее развитие идеи ТПК. Особенность конструкции - активная независимая торсионная гидропневматическая подвеска, унифицированная с моделью ЛуАЗ-1301 прототип 1990 года. Заводской индекс достоверно не установлен. Серийно не выпускался

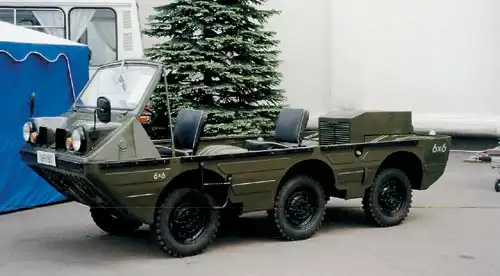

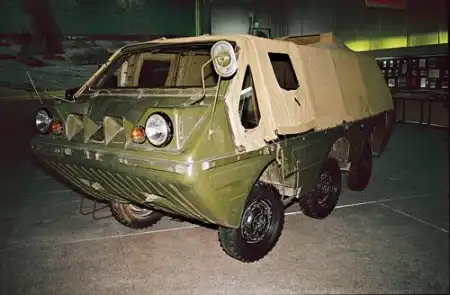

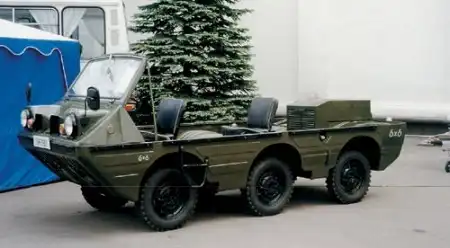

При конструировании ТПК ЛуАЗ 967, в опытном порядке на его базе был создан также трёхосный вариант транспортёра - амфибии, но в серию эти автомобили тогда так и не пошли. Однако идея не была забыта и на Киевском автосалоне SIA99 Луцкий автозавод представил полноприводный автомобиль повышенной проходимости ЛуАЗ 1901 "Геолог".
Машина весьма примечательна. Во-первых, она трёхосная, причём с равномерным размещением мостов по базе, что гарантирует ей отличную проходимость. Автомобиль без труда преодолевает канавы шириной до 1,4 метра. А независимая подвеска всех колёс в сочетании с достаточной общей длиной обеспечивает исключительно плавное движение по пересечённой местности. Автомобиль преодолевает подъёмы до 58 % и удерживается на боковом уклоне в 40 градусов
Во-вторых, автомобиль этот - амфибия. Водоходный движитель - традиционный для луазовских вездеходов - гребной эффект колёс, обеспечивающий скорость на воде до 5 км/ч.
В-третьих, наконец, в качестве силового агрегата на автомобиле использован трёхцилиндровый дизель 3ДТН, Харьковского завода им. Малышева.
Демонстрируя эту опытную модель, Луцкий автозавод рассчитывал привлечь внимание прежде всего силовых структур, а также министерств по чрезвычайным ситуациям. Но, судя по всему, вышло как всегда...



колёсная формула 6х6; грузоподъёмность 660 кг; снаряженная масса 1250 кг; полная масса 1900 кг; габариты длина 4522 мм, ширина 1922 мм, высота 1754 мм; дорожный просвет 285 мм; колея 1335 мм; двигатель дизель 3ДТН; число и расположение цилиндров 3 в ряд; рабочий объём 1,5 л; мощность при 3600 об/мин 51 л.с.; максимальная скорость 60 км/ч; расход топлива 12 л/100 км; ширина водного препятствия 3000 м; колёса диски 5J/16, шины 6,96/16




Первый вариант ЛуАЗ-1301. Представлял собой по сути вариант 969М, на который был одет новый кузов, в дальнейшем мотор был заменен на "таврический".




Попытка кардинального обновления модельного ряда Луцких внедорожников. Этот автомобиль был представлен на московской выставке МИМС-94 в 1994 году. Имел массу прогрессивных опций, например - регулируемая высота подвески...

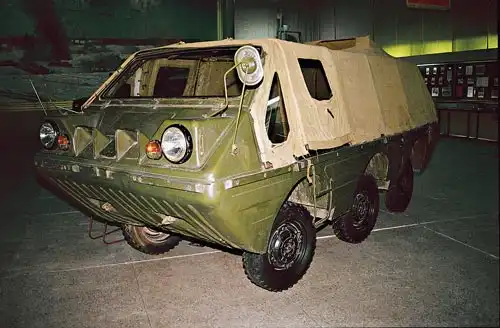

Уникальный в своем роде полноприводный трехмостовый грузовик повышенной
проходимости на базе узлов и агрегатов ЛуАЗ-1301 прототипа 1990 года.

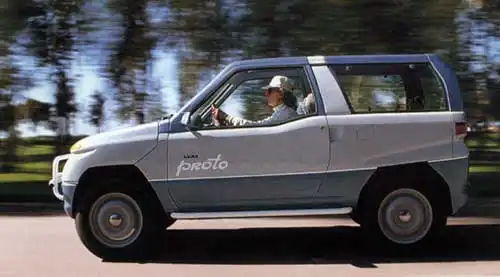

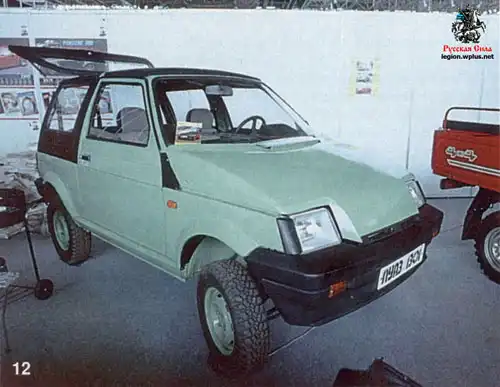

Альтернативный прототип ЛуАЗ-1301, разработанный в Ленинградской лаборатории НАМИ группой Парфенова-Хаинова в 1988-1989 годах. Под интегральным капотом (откидывающимся вместе с крыльями) скрывается старый знакомый - "таврический" движок МеМЗ-245. А вот трансмиссия полностью оригинальна. Коробка передач 6-ступенчатая, синхронизированная, причем две первые передачи - понижающие. Так как в схеме отсутствует межосевой дифференциал, подключение переднего моста возможно лишь в режиме езды по бездорожью. У автомобиля нет раздаточной коробки: привод переднего отключаемого моста - от переднего конца вторичного вала коробки передач. Интересной особенностью являются шарниры равных угловых скоростей, примененные в приводе не только передних (независимых, подвешенных на стойках типа McPherson), но и задних колес. Довольно необычна для джипа и задняя пружинная зависимая подвеска De Dion, где главная передача закреплена на кузове через шумоизолирующие элементы. Силовой агрегат, передняя подвеска и главная передача - единый узел, смонтированный на отдельном подрамнике. То есть всю механику в сборе можно выкатить из-под автомобиля, не производя полной разборки кузова. Для кузова выбрали каркасно-панельную конструкцию, при которой все нагрузки воспринимает стальной штампованный каркас, а наружные панели, выполненные из пластмассы, сделаны съемными и не влияют на общую прочность кузова. Кроме эксплуатационных достоинств (меньшая подверженность коррозии, невосприимчивость к небольшим повреждениям, ремонтопригодность), такое решение давало некоторые технологические преимущества. Пластмассовые детали можно было бы окрашивать отдельно от кузова, что позволяло несколько снизить требования к термостойкости пластмассы и чистоте поверхности штампованных деталей, упрощалась и модернизация автомобиля в процессе производства. Салон автомобиля рассчитан на четверых пассажиров так называемого 95%-ного перцентиля, то есть из каждой сотни взрослых людей 95 найдут для себя удобное положение и лишь пятеро испытают некоторый дискомфорт. Конструкция раздельных задних сидений позволяет передвинуть их спинки на 100 мм вперед, после чего ширина сидений становится достаточной для размещения трех пассажиров 50%-ного перцентиля. В салоне "ЛуАЗа-Прото" можно оборудовать комфортабельные спальные места или трансформировать сиденья в грузовую площадку. Задний борт откидывается в горизонтальное положение, что увеличивает погрузочную площадь.




В 2002 году был представлен обновлённый вариант так и не дошедшего до конвейера ЛуАЗа 1301 образца 1994 года. Традиционно автомобиль получил полный привод с блокировками дифференциалов. В качестве силового агрегата используется 1.2-литровый двигатель МеМЗ-2457 мощностью 58 л.с. КПП - пятиступенчатая, кузов полностью пластиковый. Задняя дверь выполнена из двух половинок - верхней и нижней, запаска и инструмент спрятаны в нишах под передними сиденьями, таким образом багажный отсек полностью свободен. По предварительным данным, если машина пойдёт в серию, её стоимость составит от $3000 до $4500 (а теперь уже как минимум $5000) в зависимости от комплектации.

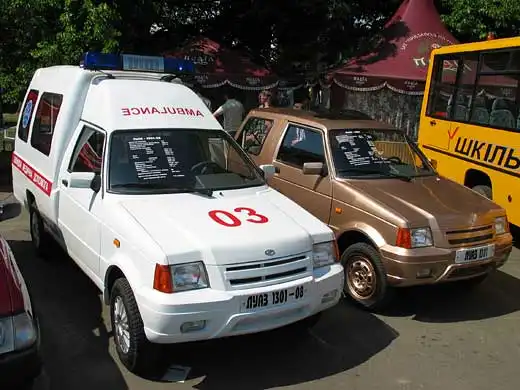

Санитарная модификация нового варианта 1301. В неспециализированном исполнении машина с таким вариантом кузова вполне могла бы стать неплохим утилитарным автомобилем для села, для активного отдыха, семейным...
