ЗИС-5 и ЗИС-6

ЗИС-5.

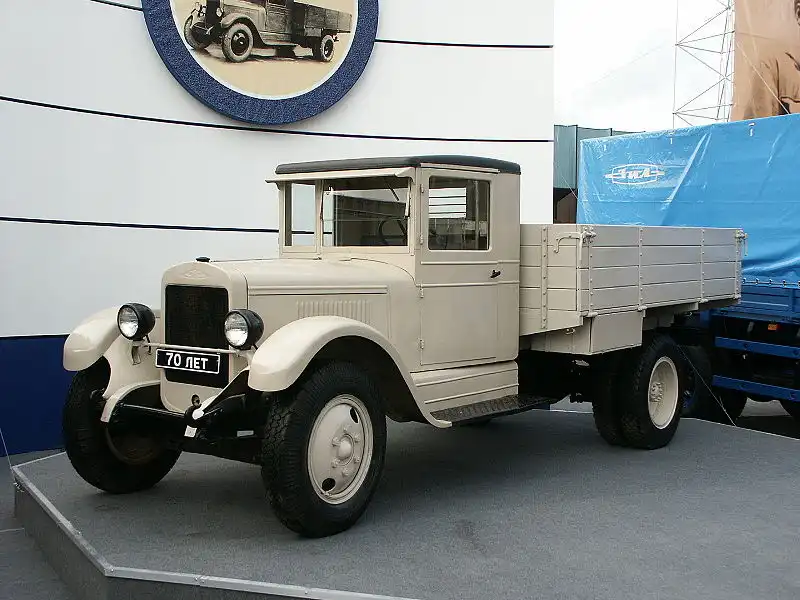

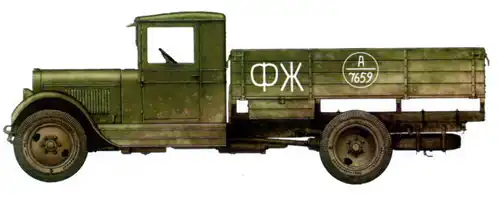

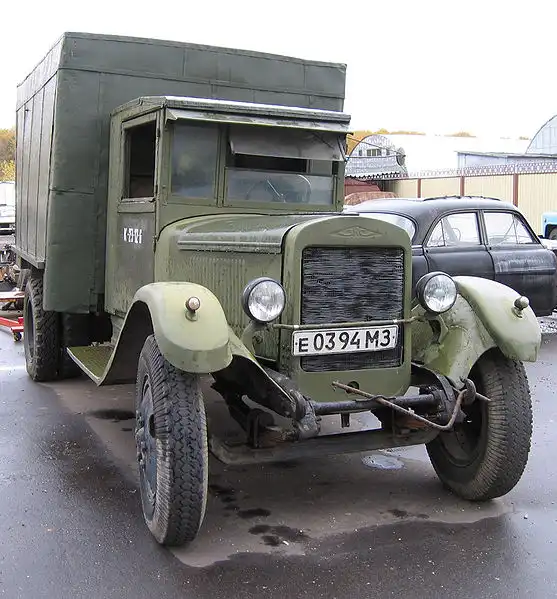

Выпускавшийся с 1933 года Московским автозаводом им. И.В.Сталина грузовой автомобиль ЗИС-5 в предвоенные годы и во время войны широко использовался в качестве транспортного автомобиля, артиллерийского тягача, базового шасси для различных специальных машин. Всего перед началом войны в армии использовалось более 104 тыс. автомобилей этого типа.
Грузовик ЗИС-5 представляет собой дальнейшее развитие грузовых автомобилей АМО-2 и АМО-3, конструкция которых в свою очередь основывалась на американском прототипе - грузовике «Автокар». Двигатель, металлическая двухместная кабина и деревянная платформа грузоподъемностью 3 тонны у автомобиля ЗИС-5 смонтированы на эластичной раме, которая при движении по пересеченной местности работала как рессора.
На ЗИС-5 устанавливался шестицилиндровый карбюраторный двигатель с нижним расположением клапанов. Рабочий объем двигателя 5555 см3, его мощность при частоте вращения коленчатого вала 2300 мин-1 составляла 73 л.с. Двигатель легко запускался в холодную погоду и работал на любом сорте бензина. Запуск двигателя производился электрическим стартером мощностью 0,9 л.с. или вручную с помощью пусковой рукоятки. Топливный бак емкостью 60 л размещался в кабине под сиденьем водителя. Запас хода по топливу при движении по шоссе составлял 205 км.
Трансмиссия состояла из двухдискового сцепления сухого трения, трехходовой четырехступенчатой коробки передач, карданного вала и двойной главной передачи. В коробке передач использовались цилиндрические прямозубые шестерни, а в главной передаче - пара конических и пара цилиндрических шестерен. Карданный вал имел два жестких асинхронных шарнира, защищенных наружными сферическими кожухами.
Подвеска переднего и заднего мостов состояла из продольно расположенных полуэллиптических листовых рессор. В задней подвеске, кроме того, имелись дополнительные рессоры (подрессорники).
При движении по шоссе автомобиль был способен развивать скорость до 60 км/ч. Средняя скорость при движении по шоссе составляла 30 км/ч, а по грунтовой дороге - до 20 км/ч. ЗИС-5 мог преодолевать подъемы крутизной до 12°, рвы шириной до 0,5 м, брод с твердым покрытием глубиной до 0,6 м. По проходимости он лишь ненамного уступал полноприводным автомобилям и мог успешно эксплуатироваться на размокших грунтовых дорогах.
На грузовой платформе с тремя откидывающимися бортами можно было перевозить груз весом до 3 т. Здесь же, после установки съемных сидений, можно было разместить до 25 человек. Для буксировки прицепа весом до 3,5 т автомобиль имел соответствующее прицепное устройство.
Как и на всех советских грузовиках того времени, на ЗИС-5 применялось однопроводное электрооборудование напряжением 6 вольт с положительным выводом аккумуляторной батареи на корпус. Источником электроэнергии являлись генератор постоянного тока мощностью 80 ватт и стартерная аккумуляторная батарея.
Автомобиль ЗИС-5 выпускался до 15 октября 1941 года, когда Московский автозавод ЗИС был остановлен и началось перебазирование его цехов на Восток. Уже в апреле 1942 года в Ульяновске и Миассе было начато производство военной модификации ЗИС-5В, имевшей предельно упрощенную конструкцию военного времени, когда все материалы дефицитны, а жизнь автомобиля коротка.

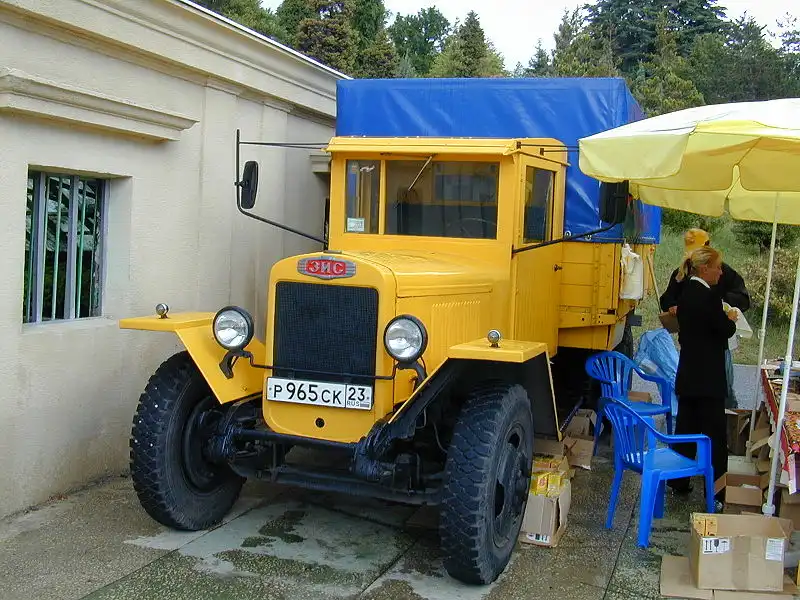

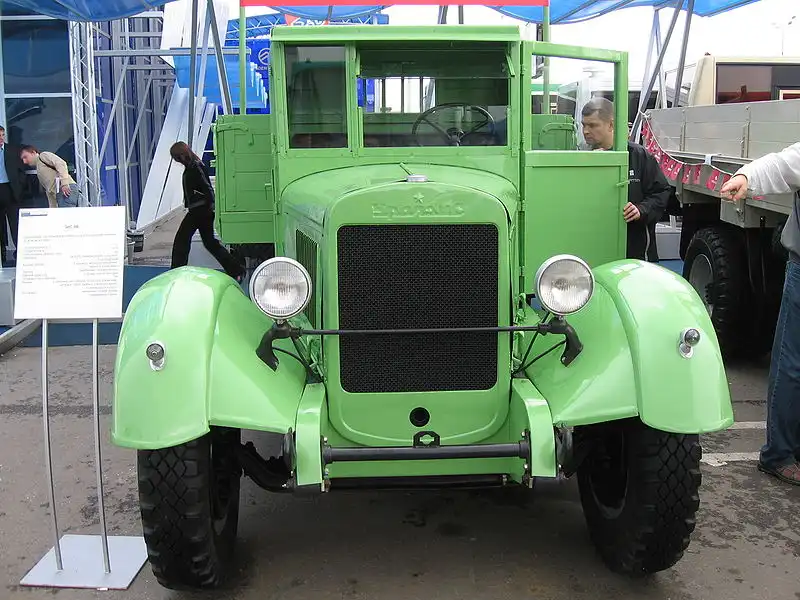

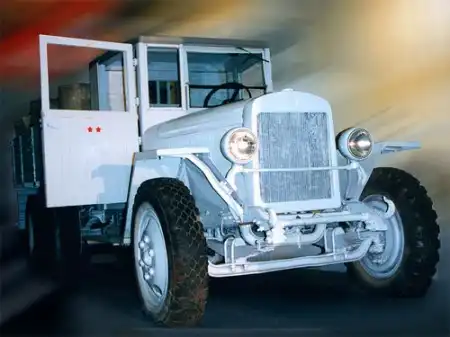

На ЗИС-5В устанавливались деревянная кабина, сварные Г-образные крылья, деревянная грузовая платформа с одним открывающимся бортом, металлические подножки были заменены деревянными, на части автомобилей этой модификации вместо эбонитовых рулевых колес установлены рулевые колеса с деревянной обшивкой. Принятые меры позволили сэкономить на каждой машине почти 124 кг металла, что с учетом многотысячного производства грузовиков имело огромное значение в трудное военное время.
ЗИС-5 и его военная модификация ЗИС-5В отличались высокой надежностью и простотой технического обслуживания и ремонта. В их агрегатах и узлах применялись резьбовые соединения с ограниченной номенклатурой резьбы (до 10 размеров). Благодаря этому при необходимости их можно было разбирать и собирать в полевых условиях с использованием минимального набора инструментов.
В годы войны ЗИС-5В выпускался на автозаводах в Ульяновске и Миассе, с июня 1942 года было начато его производство и на Московском автозаводе ЗИС. Всего с мая 1942 года по май 1945 года было выпущено около 83 тыс. этих грузовиков.
Тактико-технические характеристики ЗИС-5:
масса в снаряженном состоянии без груза: 3000 кг;
грузоподъёмность: 3000 кг;
габаритные размеры: длина - 6060 мм, ширина - 2235 мм, высота - 2160 мм;
размеры платформы (внутренние): длина - 3085 мм, ширина - 2085 мм, высота - 590 мм;
максимальная мощность двигателя при 2300 об/мин: 73 л.с.;
максимальная скорость по шоссе: 60 км/ч;
запас хода по шоссе: 205 км.
ЗИС-6.

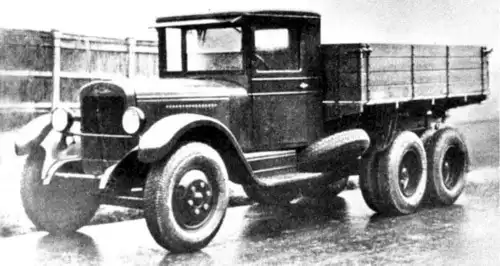

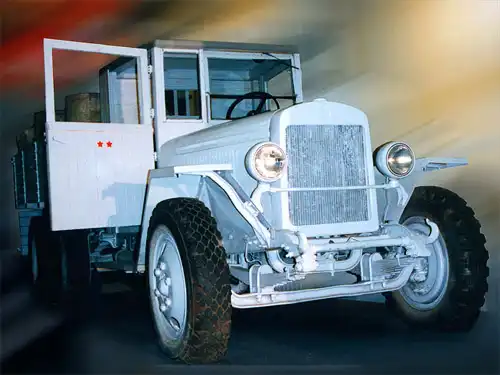

Трехосный грузовой автомобиль ЗИС-6 был запущен в серийное производство на Московском автозаводе им. И.В.Сталина в 1934 году, сразу после освоения этим заводом производства грузовиков ЗИС-5. И это не случайно: с точки зрения конструкции ЗИС-6 представляет собой трехосный вариант грузовика ЗИС-5 и в значительной степени унифицирован с ним.
В отличие от своего двухосного аналога ЗИС-6 имеет усиленную раму и радиатор увеличенного заправочного объема. До 105 л был увеличен также объем топливного бака. В его трансмиссии использован двухступенчатый демультипликатор. Задние мосты проходные с червячным приводом. С каждой стороны автомобиля мосты связаны двумя полуэллиптическими рессорами. Их средние части закреплены на кронштейне, поворачивающемся относительно цапфы, смонтированной на лонжероне рамы.
Автомобиль имел также снабженный вакуумным усилителем механический привод тормозов и компрессор для накачки шин.
Благодаря наличию трех мостов ЗИС-6 обладал хорошей проходимостью по размокшим грунтовым дорогам, болотистой почве, снегу и песку. Проходимость могла быть повышена за счет гусеничных цепей «Оверолл», устанавливаемых на колесах задних мостов. Максимальная скорость движения по шоссе с полной нагрузкой была несколько ниже, чем у ЗИС-5, и составляла 55 км/ч.

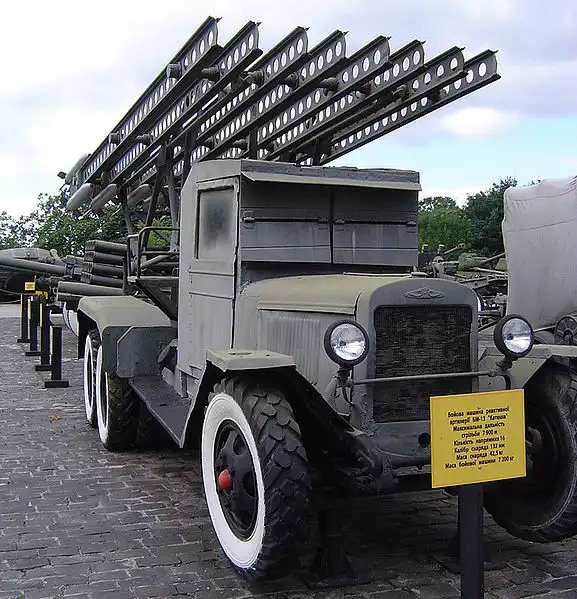

В частях Красной Армии грузовик ЗИС-6 применялся в качестве транспортной машины общего назначения и как тягач артиллерийских орудий. Шасси этого автомобиля использовалось для создания тяжелого бронеавтомобиля БА-11, топливозаправщиков, автокрана АК-3, походных мастерских и агрегатных автомобилей подвижных электростанций. Боевые машины реактивной артиллерии БМ-1З и БМ-8-З6 также были созданы на шасси ЗИС-6.
ЗИС-6 находился в производстве с 1934 года до октября 1941 года, когда началась эвакуация завода ЗИС. После восстановления производства на заводе 3ИС-6 больше не изготавливался. Его место в Красной Армии постепенно начали занимать трехосные грузовики импортного производства. Всего было изготовлено 21239 грузовиков ЗИС-6.
Тактико-технические характеристики ЗИС-6:
масса в снаряженном состоянии без груза: 4230 кг;
габаритные размеры: длина - 6060 мм, ширина - 2235 мм, высота - 1970 мм;
размеры платформы (внутренние): длина - 3085 мм, ширина - 2085 мм, высота - 590 мм;
база: 3900 мм;
колея: 1545 мм;
максимальная мощность двигателя: 73 л.с. при 2300 об./мин;
максимальная скорость по шоссе: 55 км/ч;
запас хода по шоссе: 260 км.
