Гусеничный вездеход ЧЕТРА ТМ140 «Арктика»

Задачей перспективного транспортера является перевозка личного состава и грузов в различных районах, в том числе в Арктике, для чего в конструкцию машины внесены некоторые изменения. Предусматривается возможность перевозки грузов внутри кабины, а также буксировка различных прицепов с полезной нагрузкой. Благодаря применению гусеничной ходовой части с высокими характеристиками ТМ140 «Арктика» может перемещаться по грунтам со слабой несущей способностью, а также по снегу. Кроме того, имеется возможность пересекать водные преграды вплавь. Плавает машина без дополнительной подготовки.

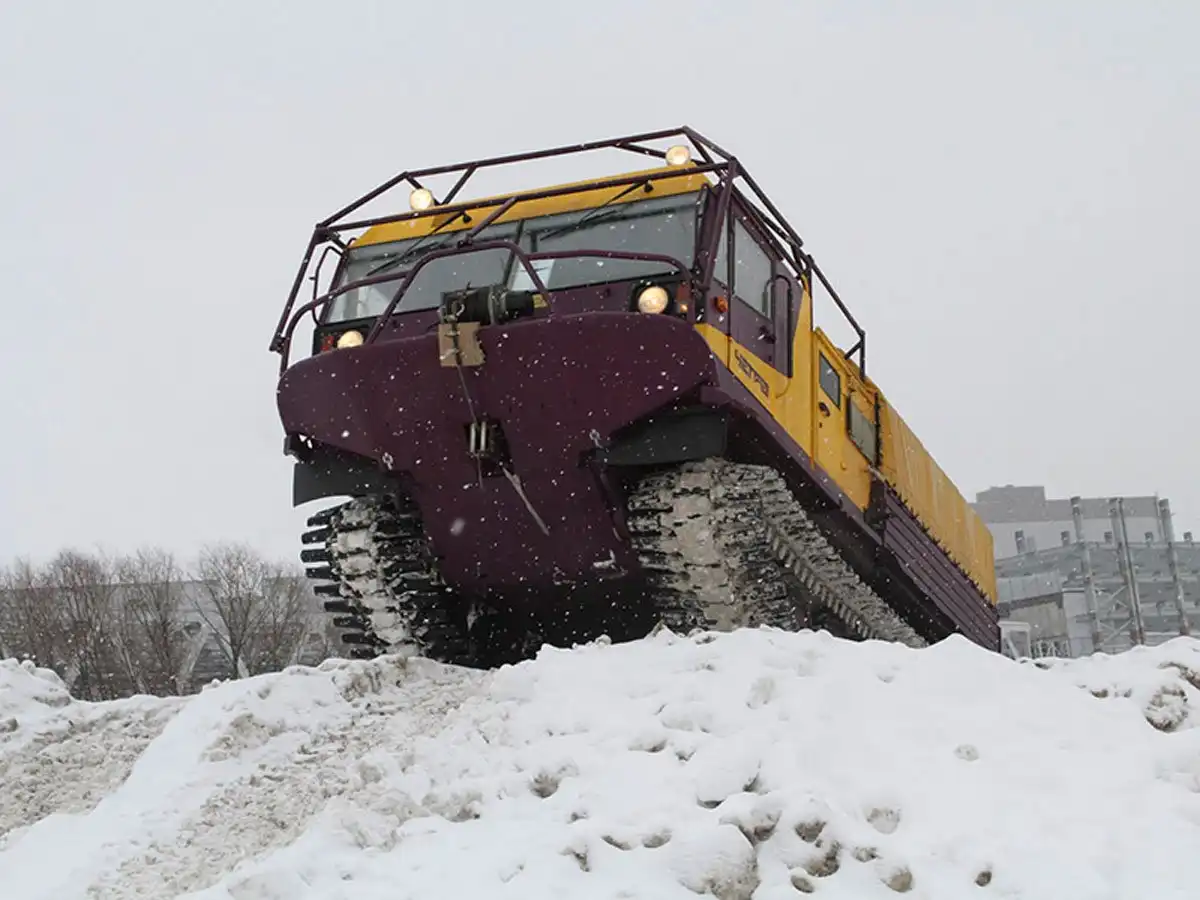

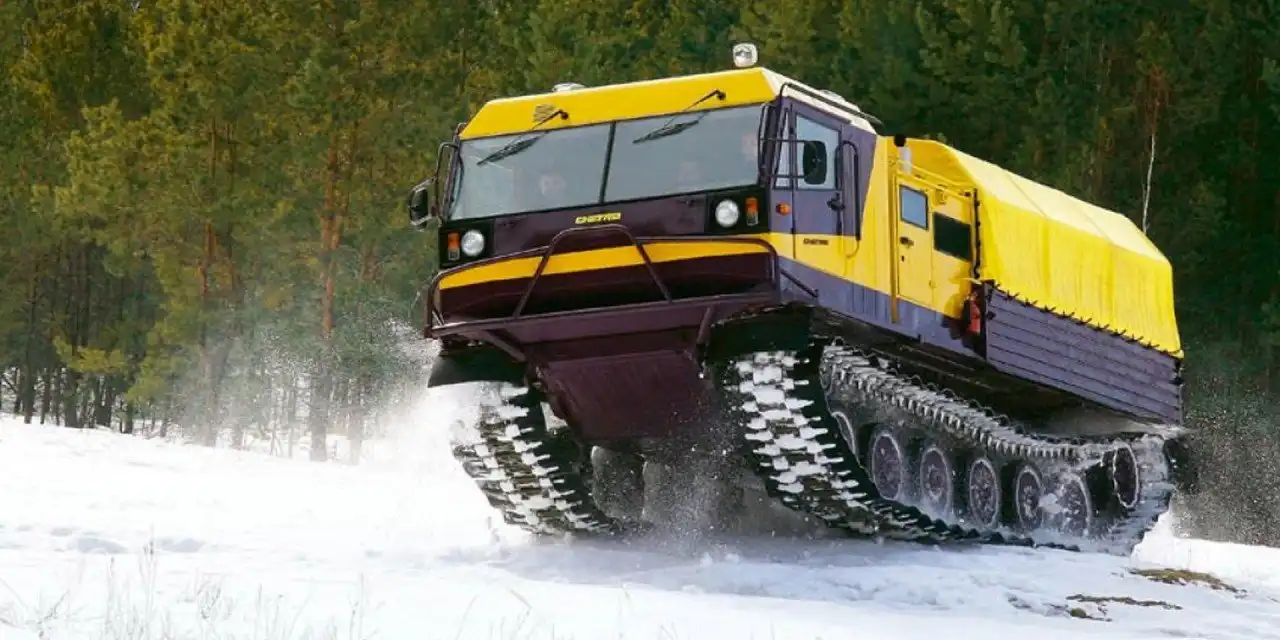

Характеристики транспортера для войск пока не оглашались, однако известны основные параметры его гражданского прототипа. Вероятно, основные показатели ТМ140 в гражданской и военной арктической версии либо одинаковы, либо имеют минимальные отличия. Для общего представления о характеристиках подобной техники рассмотрим гражданский гусеничный вездеход ЧЕТРА ТМ140.

Многоцелевое транспортное средство этого типа представляет собой гусеничную машину с грузовой платформой, на которой могут монтироваться модули различного назначения: от пассажирской кабины до специального оборудования. Основным элементом вездехода является гусеничное шасси, на корпусе которого монтируются все остальные агрегаты. В передней части машины, таким образом, устанавливается кабина экипажа, позади нее предусматривается моторный отсек. Кормовая часть шасси служит местом для установки специального оборудования, предназначенного для решения поставленных задач.

Подвижность машины ТМ140 обеспечивается дизельным двигателем ЯМЗ-236Б-2 мощностью 250 л.с., дополнительно оснащенным газотурбинным наддувом. Вездеход получает гидромеханическую трансмиссию, при помощи которой крутящий момент двигателя передается на кормовые ведущие колеса. В составе трансмиссии предусматривается шестиступенчатая коробка передач с электрогидравлическим переключением. Кроме того, в трансмиссии имеется вал отбора мощности, при помощи которого предлагается обеспечивать работу дополнительного оборудования на кормовой грузовой платформе. На вал отбора мощности может передаваться до 200 л.с.



Важной особенностью использованной силовой установки является ее размещение. Двигатель и часть элементов трансмиссии устанавливаются позади кабины экипажа внутри достаточно крупного кожуха. Размеры этого агрегата подобраны таким образом, чтобы ремонтник мог забраться внутрь и проводить все операции по обслуживанию силовой установки, не выходя за пределы ее кожуха. Для доступа внутрь на бортах предусматриваются две двери. Внутри кожуха имеются средства освещения и отопления, обеспечивающие комфортную работу в любых климатических условиях.

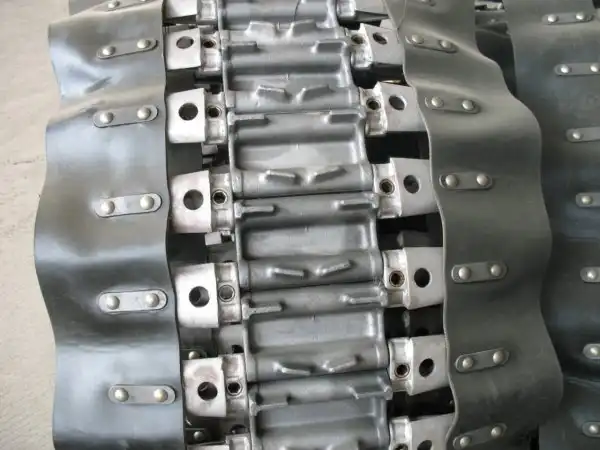

ТМ140 имеет гусеничную ходовую часть, приспособленную для движения по грунтам с низкой несущей способностью. Для этого машина оснащается гусеницей шириной 800 мм с резинометаллическими шарнирами, отличающимися высоким ресурсом. Вес вездехода распределяется по гусеницам при помощи шести опорных катков с индивидуальной торсионной подвеской на каждом борту. Направляющее колесо располагается в передней части борта, ведущее – в корме. За счет использования подобной ходовой части среднее удельное давление на грунт составляет 0,22 кгс/кв.см.

В кормовой части корпуса транспортера имеется грузовая платформа размером 3575х2700 мм, на которой может монтироваться различное специальное оборудование или модуль для перевозки людей. В последнем случае на креплениях платформы устанавливается фургон, аналогичный стандартному КУНГ. Этот агрегат представляет собой герметичную кабину с утеплением, вентиляцией и отопителем. Предусматриваются семь мест для пассажиров. Кроме того, возможна организация трех спальных мест. Конструкция и оборудование модуля обеспечивают комфортную поездку на дальние расстояния.



Гражданский вездеход ТМ140 может перевозить на платформе до 3500 кг груза. При этом на плаву максимальная грузоподъемность увеличивается до 4000 кг, а при применении пассажирского модуля общий вес людей и груза не должен превышать 500 кг.

Машина имеет общую длину на уровне 7,8 м, ширину 3,11 м и высоту 3,1 м. Обеспечен клиренс порядка 450 мм, что обеспечивает высокую проходимость по разным поверхностям.

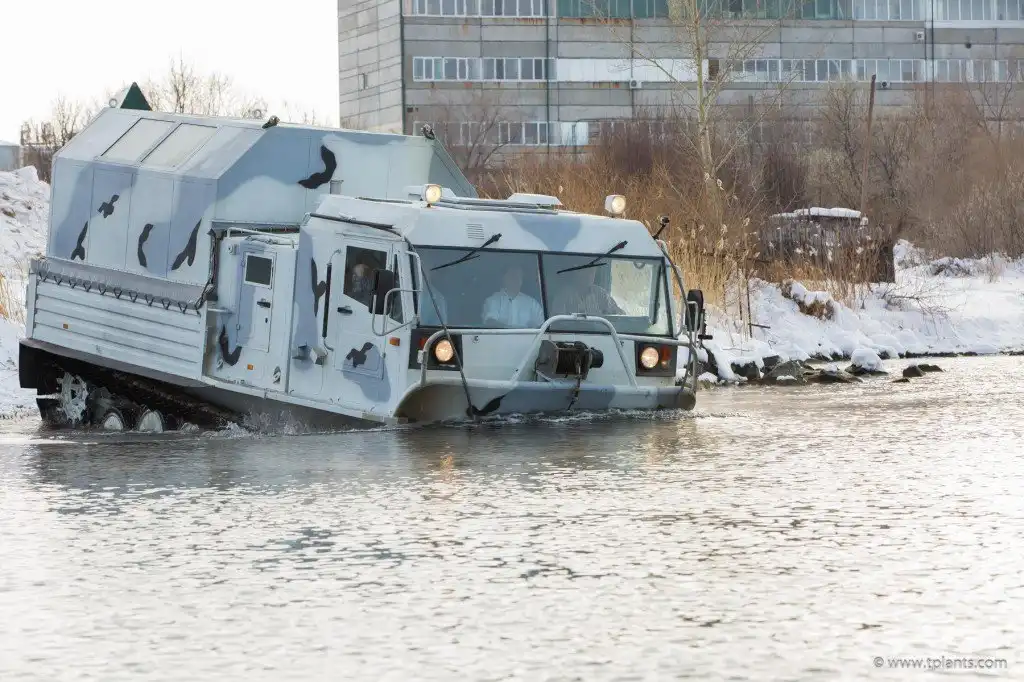

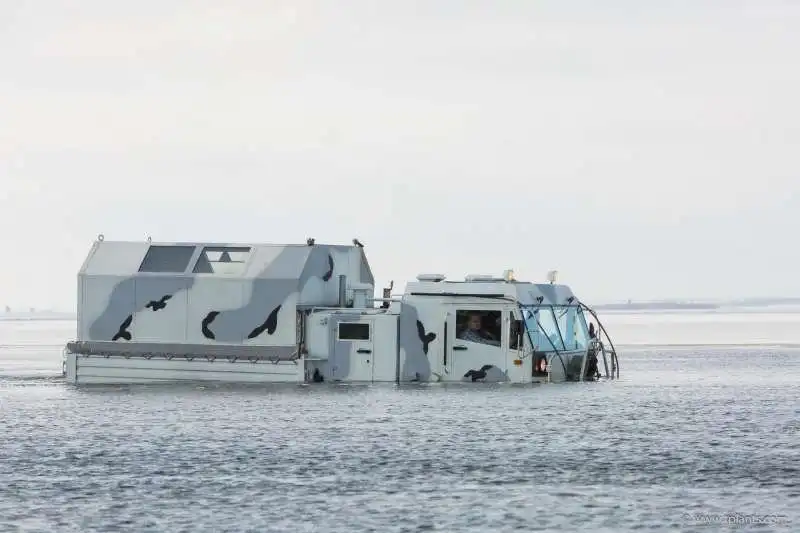

Заявлена максимальная скорость по шоссе на уровне 45 км/ч. При пересечении водных преград движение осуществляется при помощи перематывания гусениц. Максимальная скорость при этом не превышает 4 км/ч. При помощи монтажа дополнительных топливных баков общее количество горючего может быть доведено до 830 л, после чего запас хода составляет 800 км.

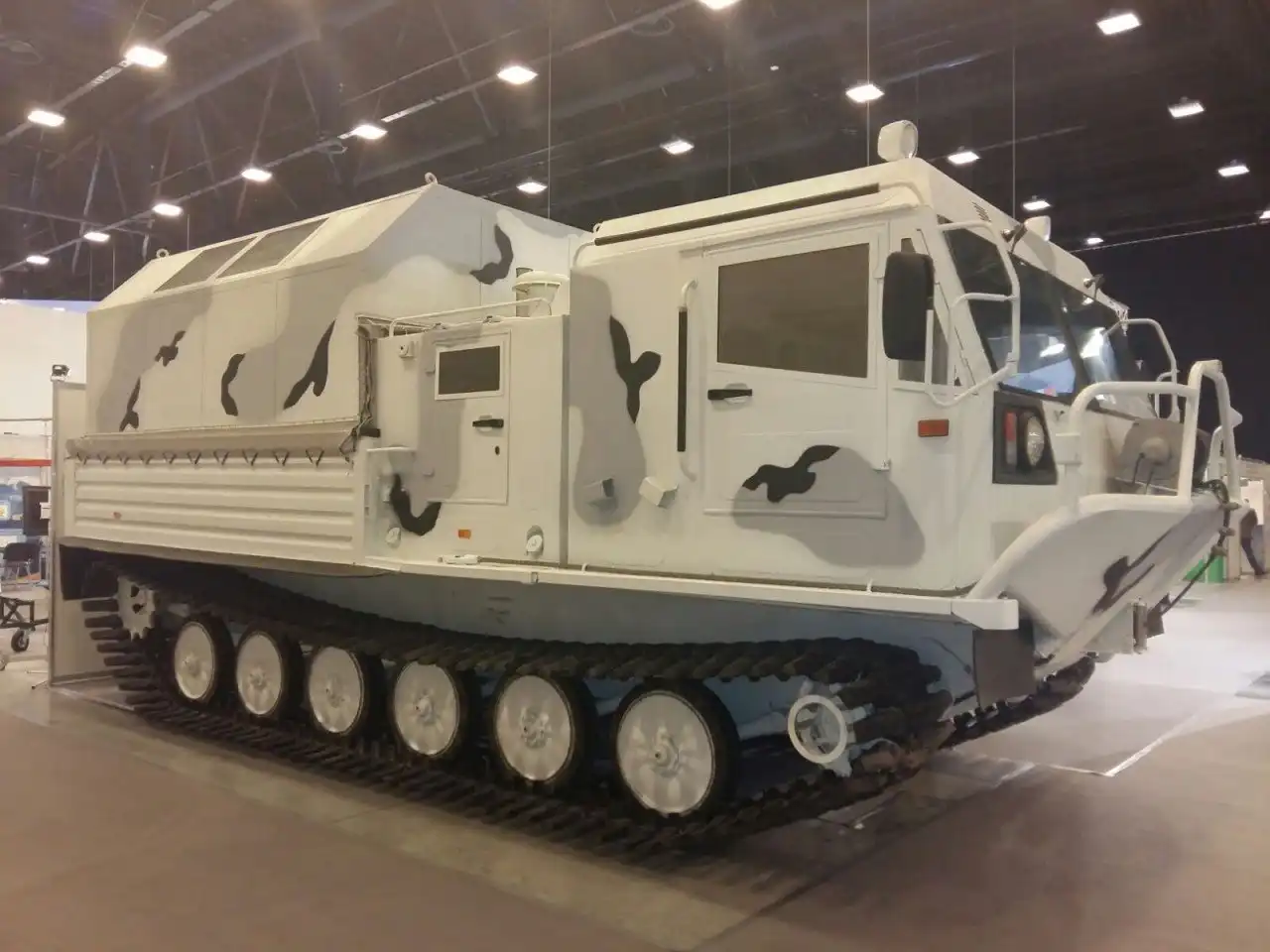

Разработка проекта модернизации базового вездехода для использования в условиях Арктики завершилась в прошлом году. В декабре 2015-го опытный образец машины ТМ140 «Арктика» впервые был показан на международном форуме «Арктика: настоящее и будущее». Тогда же компания-разработчик раскрыла некоторые подробности нового проекта и огласила основные направления модернизации существующей техники.

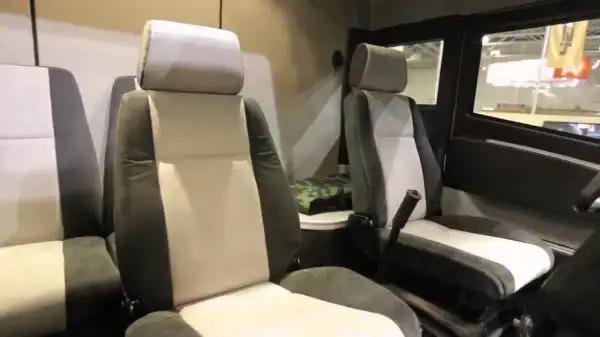

В доработанной версии гусеничный транспортер может перевозить до восьми пассажиров или соответствующий груз. Предусматривается применение современных систем создания и поддержания требуемого микроклимата в обитаемых отсеках, за счет которых обеспечиваются комфортные условия во всех диапазонах допустимых внешних температур. Сохранена изоляция обитаемых отсеков от двигателя и трансмиссии, что позволило оставить вибрации на прежнем низком уровне. Так же осталась и возможность организации спальных мест для отдыха экипажа или пассажиров. Таким образом, после модернизации обитаемые отсеки вездехода сохраняют все положительные особенности предшественника, а также получают некоторые новые преимущества.

В ходе модернизации была усилена конструкция транспортера, а также использована новая шестиступенчатая трансмиссия типа «Синтез». Это позволило сохранить подвижность машины на прежнем уровне, а также довести грузоподъемность до 4 тонн. Также доработке подверглась система предпускового подогрева двигателя, а имеющаяся тормозная система была дополнена новой. В лобовой части шасси теперь устанавливается лебедка для самовытаскивания или эвакуации других машин.

Модернизированный транспортер ЧЕТРА ТМ140 «Арктика», как и его предшественник, может использоваться в качестве транспортного средства для перевозки людей или грузов, а также получать специальное оборудование для выполнения иных задач. Кроме того, в декабре было объявлено о возможности доработки вездехода с целью использования в войсках. В армейском варианте кабина и пассажирский модуль должны оснащаться противопульным бронированием, а на крыше может монтироваться дистанционно управляемый боевой модуль с пулеметным вооружением. Также для боевого использования предлагается новый трехцветный камуфляжный окрас, призванный затруднить обнаружение техники на арктическом ландшафте.



Как следует из имеющихся данных, в настоящее время опытный образец модернизированного гусеничного вездехода ТМ140 «Арктика», построенный предприятием «Курганмашзавод», проходит различные испытания, в рамках которых подтверждаются расчетные характеристики и ликвидируются выявленные недостатки. Таким образом, в обозримом будущем новая машина может дойти до серийного производства, в том числе и в интересах вооруженных сил.

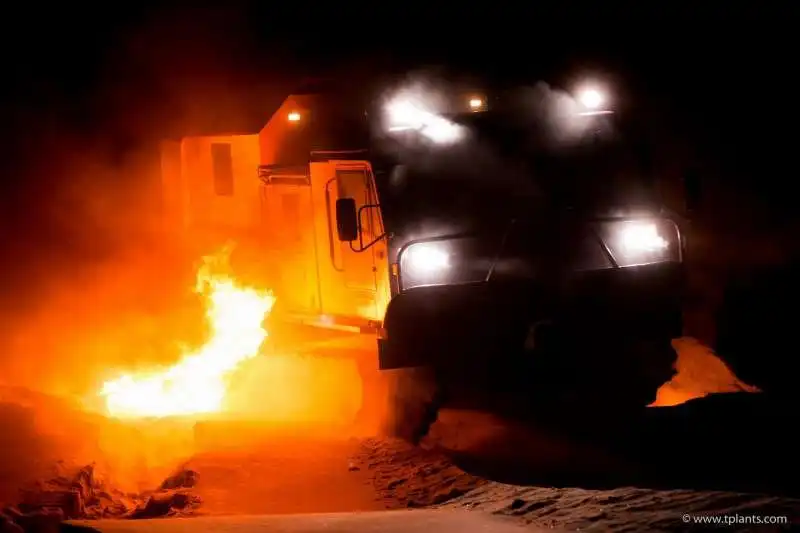

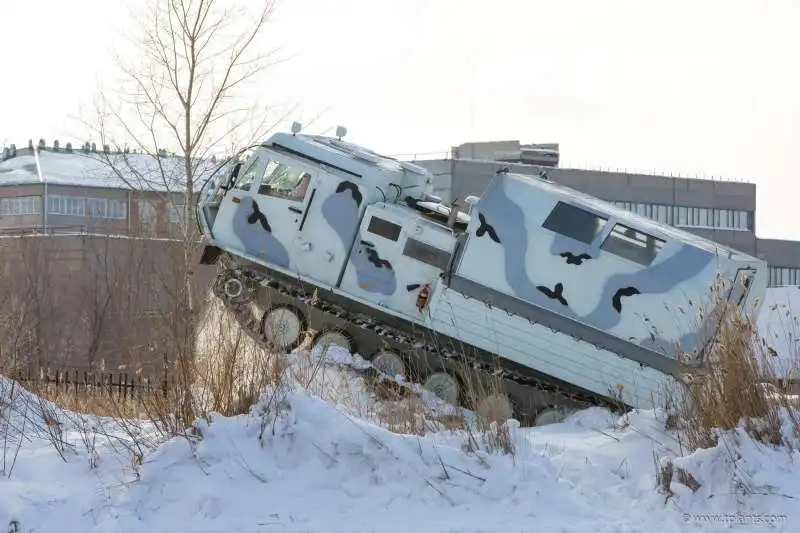

Несколько дней назад блог BMPD опубликовал ряд фотографий с ходовых испытаний перспективной гусеничной машины. Эти фото были сняты в начале февраля, когда «Курганмашзавод» принимал журналистов телеканала «Звезда». Демонстрационные испытательные заезды выполнялись в рамках съемок телепрограммы «Военная приемка», новый выпуск которой будет посвящен отечественным вездеходам, в том числе и ТМ140 «Арктика». Программа выйдет в эфир в воскресенье 14 февраля в 9:55. Следует ожидать, что телеканал «Звезда» раскроет новые подробности перспективного и многообещающего проекта.
