Leica изнутри. Как собираются камеры

Подробный фоторассказ о том, как собираются легендарные фотоаппараты.

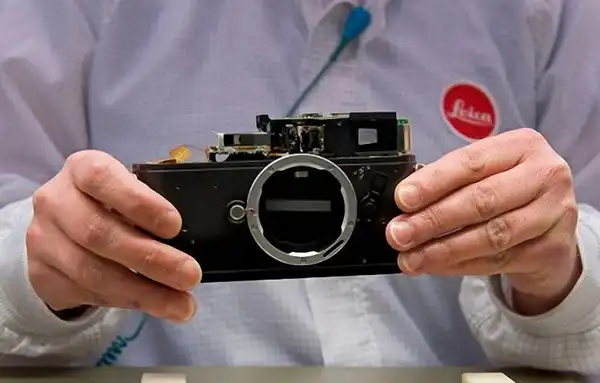

1) Leica M8 на раннем этапе сборки. Много механических частей на месте, но видоискатель, объектив и электронные компоненты отсутствуют.

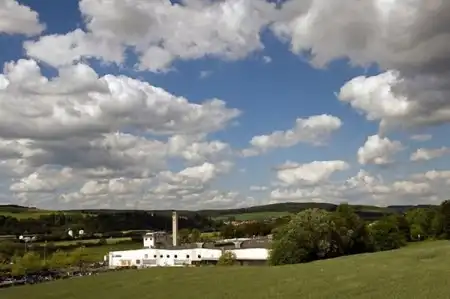

2) Завод Leica расположен в небольшом городе Зольмс(Solms), на западе Германии. Многие сотрудники работают в компании больше 20 лет. Штефан Дэниелс(Stefan Daniels), который в настоящее время возглавляет завод в Зольмс, один из них. Он познакомился с Лейкой в 15 лет и получил техническую степень благодаря работе в компании.

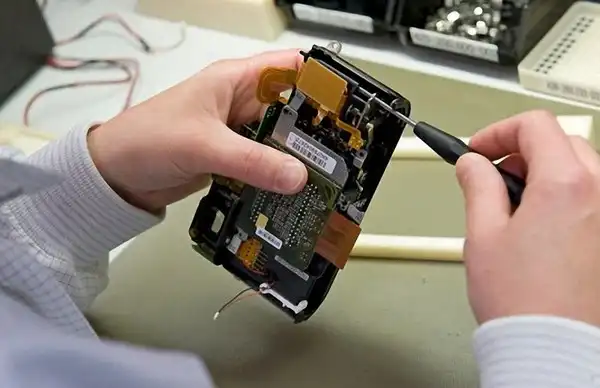

3) Техник вставляет ПЗС-матрицу. ПЗС для Лейки производит компания Кодак. Поверхность матрицы покрыта множеством микролинз, направленных на изменение входящих лучей света так, чтобы они попадали на датчик равномерно, по одной микролинзе напротив каждого пикселя. После того, как ПЗС вставлена, рабочий собирает легкий магниевый корпус камеры. Корпус скрывает верхнюю и нижнюю латунные пластины, призванные защитить внутренние компоненты.

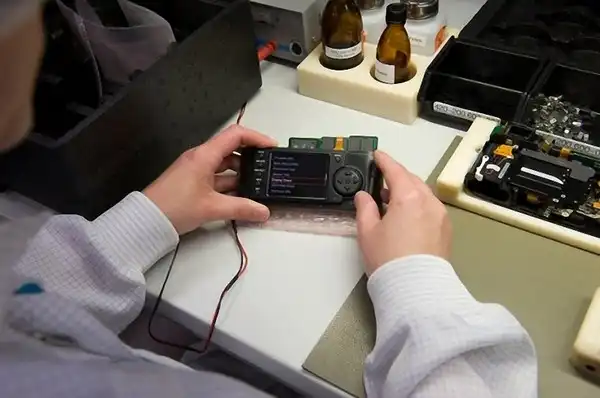

4) ПО установлено, и камера может работать на базовом уровне, позволяющем техникам проводить тщательное тестирование, по каждой отдельной камере. К моменту завершения тестирования, Leica M8 будет состоять из 1800 отдельных частей.

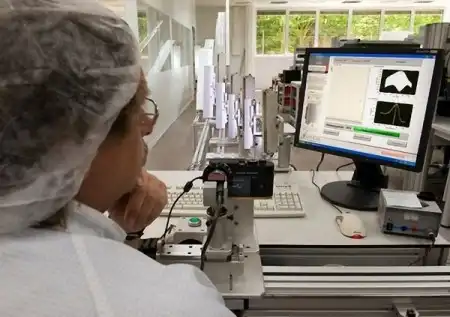

5) Рабочий подвергает каждую камеру стандартной системе проверок: проверка выдержки, дальномера, системы фокусировки, а также чувствительность и слаженность работы ПЗС. На этом этапе контроля качества, техника определяет точность видоискателя камеры. Каждый видоискатель должен быть скорректирован после установки, и Leica требует, чтобы изображение в центре, видимое через видоискатель отличалось от реального не более чем на 0,0001 миллиметра.

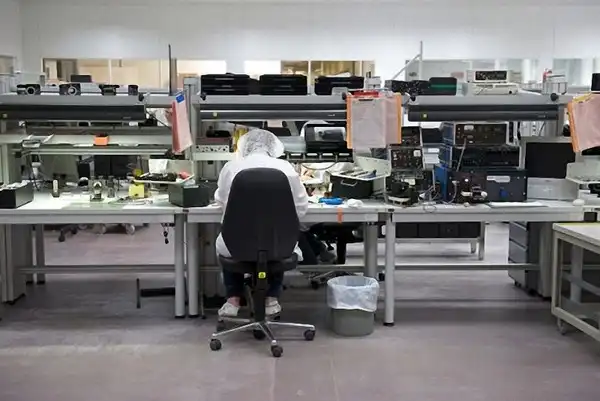

6) Рабочее место настроено на сборку аналоговых камер Leica. Но так как M8 и М9 имеют практически идентичный состав деталей, то собираются они параллельно с аналоговыми камерами. Весь процесс включает в себя 35 человек, и занимает около восьми часов на камеру. Крошечные частицы пыли внутри камеры, могут вызвать серьезные проблемы, поэтому завод Leica создал правила доступа к рабочему месту. Сотрудники носят низко-статическую обувь, чтобы избежать притягивание пыли. Пыле-поглощающее напольное покрытие находится на входах в сборочный цех. Все бумажные изделия на конвейере, рассматриваются в пластиковых пакетах чтобы, убедиться, что даже маленькие волокна, которое могут вырваться из страниц не смогут попасть в комнату. А сотрудники вынуждены носить специальные шапочки.

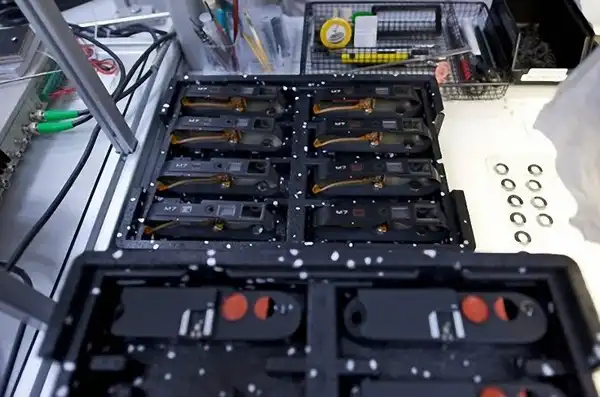

7) Корпуса M7, готовы к сборке в любой момент.

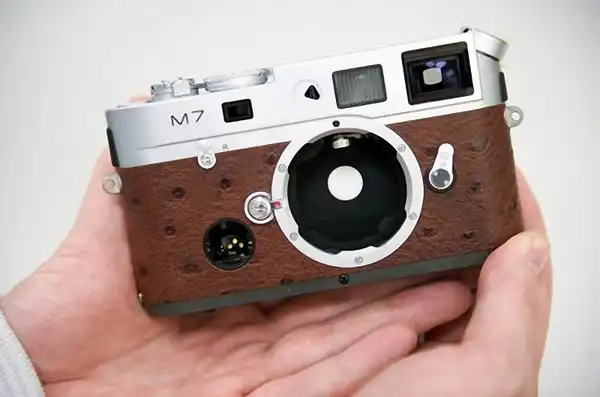

8) Как сказал Кристиан Эрхардт(Christian Erhardt), заместитель директора по маркетингу, – “Единственная причина по которой наши камеры столь бережно изготавливаются в том, что практический каждый работник компании является пользователем нашей продукции. Это у нас в крови”. Под заказ камеру Leica M7 можно покрыть страусиной кожей. Модель “a la carte“ позволяет потребителю выбрать косметические детали камеры, такие как цвет отделки, кнопок и кожаного чехла. Клиенты также могут настроить размер видоискателя и расположение его линий.

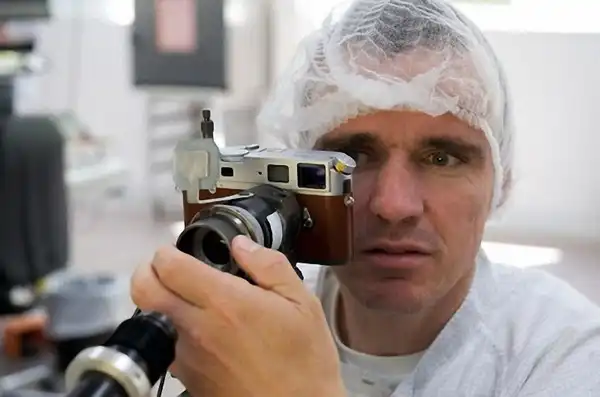

9) Техник вносит незначительные корректировки в дальномер камеры, чтобы обеспечить его синхронную работу с объективом. Основная часть настройки камеры Leica делается при участии человеческого глаза, а не компьютерами или сложными оптическими приборами. Здесь техник проверяет и настраивает механизм ручной фокусировки, используя принцип межкадровой полосы. В М-серии нет автофокусных камер. Leica очень гордится этой линейкой фотоаппаратов.

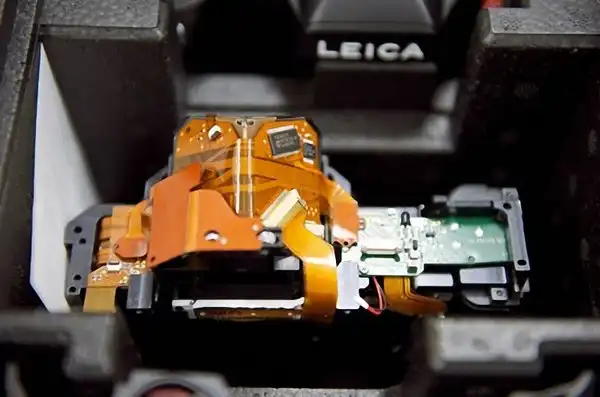

10) На фото внутренний вид камеры Leica S2. Эта широкоформатная камера, имеет 37,5-мегапиксельный ПЗС(30х45 мм) на 56 процентов больше, чем 24 х 36 мм на 35 мм кадра. Ее цена 22000$.



11) Ральф Хагенауэр(Ralph Hagenauer), глава департамента по распространению продукции компании Leica, рассматривает модельный ряд камер, в вестибюле центрального офиса.

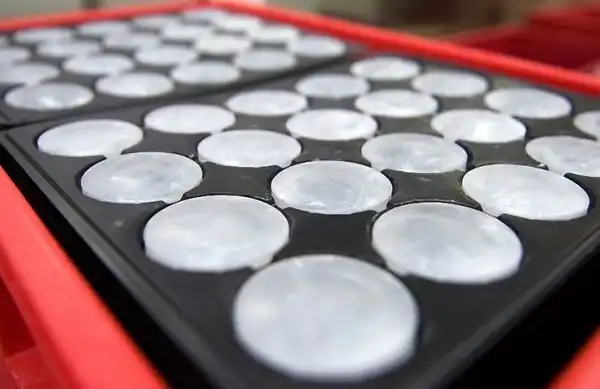

12) Они могут выглядеть как гигантские леденцы от кашля, но эти шайбы сырого стекла предназначенные для шлифовки и полировки на элементы для объектива Leica 21mm f/1.4. Компания покупает стекло у крупнейших производителей по всему миру, в зависимости от оптической чистоты, наличия и цены.

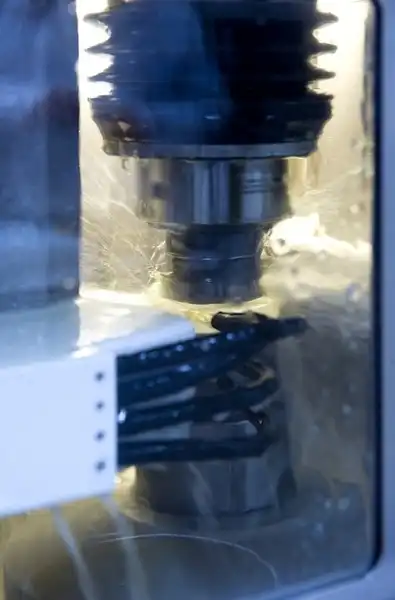

13) Значительная часть производственного оборудования на заводе Зольмс произведена под заказ, по спецификациям Leica, и часто использует собственные процессы, которые компания держит в тайне.

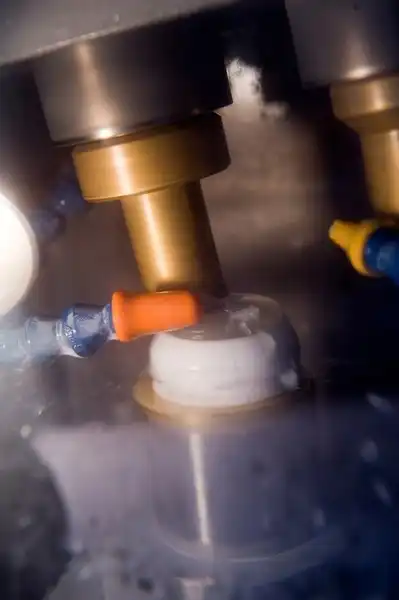

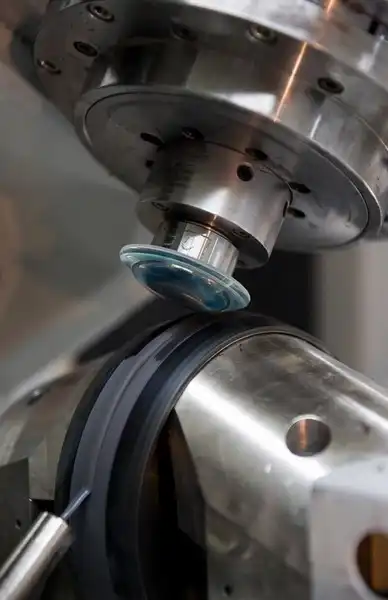

14) Стеклянная шайба во время шлифовки, которая в итоге станет частью объектива Leica 21mm f/1.4

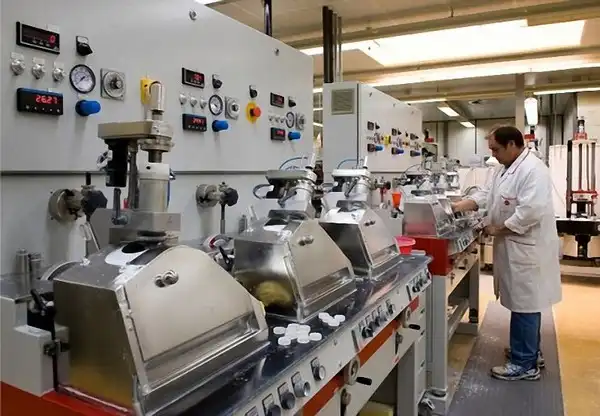

15) Рабочий наблюдает за полировкой линз, во время объективо-производственного процесса.



16) Объективы Leica полируются с допуском около 1 / 2, 000 миллиметра, примерно в тысячу раз тоньше человеческого волоса.

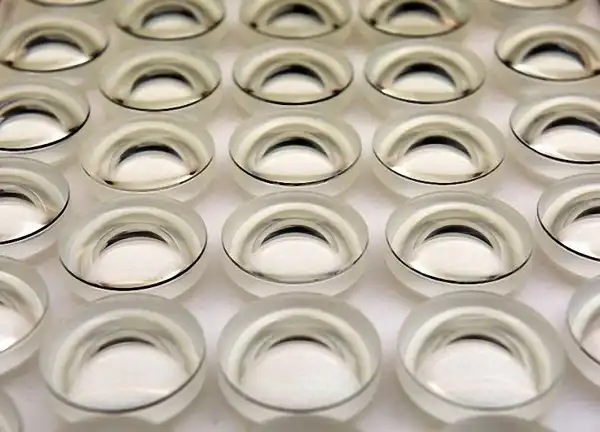

17) Cтекла прошедшие предварительное шлифование и полирование. Далее инспектор определит, какие из них пригодны для дальнейшей обработки.

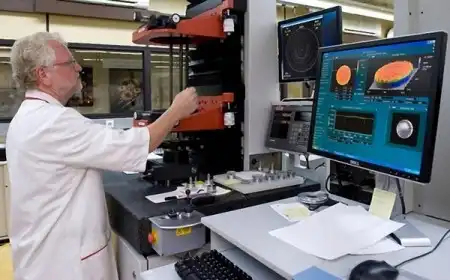

18) Компьютер отображает графическое представление прохождения света через объектив. Он проверяет светопроницаемость со всех сторон и определяет, требуется ли поверхности линзы дополнительная полировка.



19) Каждая линза имеет до 43 покрытий, в зависимости от модели объектива. Стекло помещается в печь, где материал покрытия наносится в виде аэрозоля, затем слои прикипают к стеклу при помощи запатентованного процесса. Каждый слой предназначен для повышения качества изображения и производит коррекцию цвета, искажений и других неточностей.



20) “Каждый объектив, каждый кусок стекла, является уникальным, мы просто должны убедиться, что конечный результат всегда высокого качества”, – говорит Эрхардт.



21) Готовые линзы, предназначенные для объектива Leica Noctilux-М 50mm f/0.95 ASPH. Компания утверждает, что это самая светосильная асферическая линза в мире. По цене $ 11000 за объектив, этот лоток стоит более чем 100.000$

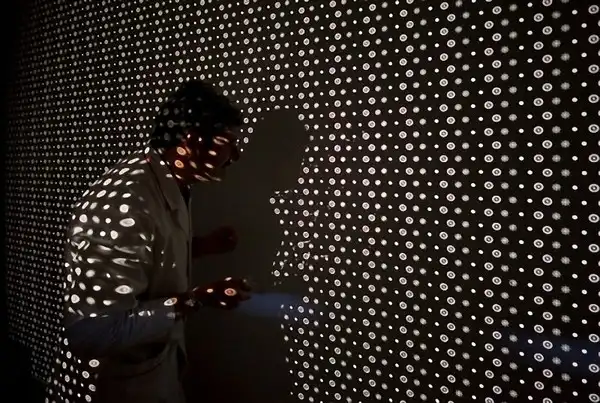

22) В одном из заключительных этапов контроля качества, техник проектирует изображение гомогенного образца через объектив на стену. Затем он делает визуальный осмотр, чтобы убедиться, что изображение достаточно резкое.

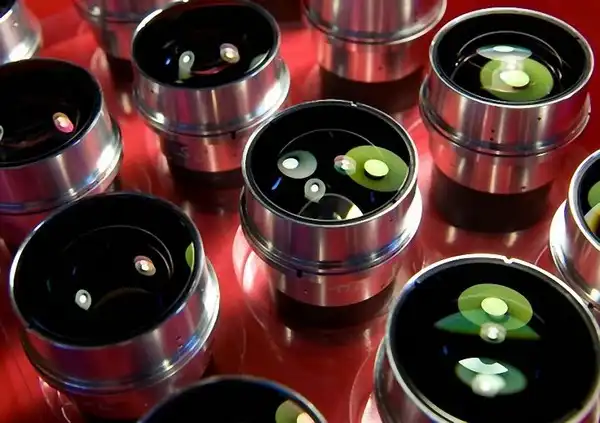

23) Лоток готовых объектив Summilux Leica M-21mm F/1.4.
