Огнестрельное оружие. Гладкоствольные.
Только в целях общей информации и по просьбе участников сайта.
Материал и информация спрятаны под спойлер, для максимального удобства.
Оставляйте комментарии и пожелания, голосуйте и поясняйте. Приятного просмотра!
Материал и информация спрятаны под спойлер, для максимального удобства.
Оставляйте комментарии и пожелания, голосуйте и поясняйте. Приятного просмотра!
Дробовик Benelli M1 Super 90
Спроектировано по шаблону достаточно редкой и интересной системы автоматики, разработанной на предприятии «Benneli Army».
Тип Полуавтоматический, инерционный механизм
Калибр 12
Патронник 76mm (3")
Вес 3.18-3.63 кг.
Длина зависит от длины стола и типа приклада
Длина ствола 508 мм (M1 Tactical), 355 мм (М1 Entry)
Магазин 3 - 7 патронов
Гладкоствольное ружье дробового типа Benelli M1спроектировано по шаблону достаточно редкой и интересной системы автоматики, разработанной на предприятии «Benneli Army» к середине восьмидесятых годов. Автоматика ружьяBenneli М1 сконструирована на принципе использования инерции подвижных массивных элементов в сочетании с энергией отдачи оружия.
Группа затвора ружья М1 состоит из большой затворной рамы и облегченного затвора в форме цилиндра, вмонтированного переднюю часть затворной рамы. Впереди затвора размщены два боевых упора, которые входят в зацепление с казенной частью ствола при запирании. Внутри канала рамы, между затворной рамой и затвором, размещена мощная инерционная пружина. Верхняя часть затвора располагает в себе штифт, который двигается в фигурном пазе рамы затвора и заставляет затвор совершать обороты при его продольном смещении относительно рамы затвора. Задняя часть затворной рамы располагает на себе толкатель, который связывает возвратную пружину, размещенную в прикладе, с затворной рамой. Перед выстрелом затвор заперт за ствол, находясь в крайнем переднем положении относительно рамы, затворная рама располагается в переднем положении. Инерционная пружина не существенно сжата из-за давления, которое осуществляет возвратная пружина на затворную раму.
После выстрела сила отдачи начинает смещать оружие назад, вместе с ним смещению подвергается и крепко запертый затвор. При этом большая рама затвора благодаря своей инерции практически не смещается, и осуществляется смещение затвора обратно относительно затворной рамы, сопровождаемое сжатием инерционной пружины. Во время движения затвора относительно рамы он делает обороты, тем самым отпирая ствол. После этого остаток давления пороховых газов в стволе откидывает затворную раму вместе с затвором назад, осуществляя тем самым сжатие возвратной пружины. При этом совершается экстракция использованной гильзы, а на обратном пути затворной группы осуществляется подача нового патрона. Как только затворная группа приходит в переднее положение и инерционная пружина разжимается, затвор тут же двигается вперед , запирая тем самым ствол.
На первый взгляд работа автоматики, которая была разработана на фирме «Benneli», кажется сложной и довольно не практичной, однако это не так, и в конечном итоге образуется крайне надежный и простой механизм с минимальным количеством деталей, который обеспечивает простоту в обслуживании и надежную работу . В остальных аспектах ружье Benneli М1достаточно традиционно: оружие имеет приклад, выполненный из пластика, с пистолетной или полупистолетной рукояткой. Цевье также выполнено из пластика. Подствольный магазин трубчатого типа снаряжается по одному патрону через окошко в нижней части ствольного короба. Рукоять перезарядки размещена с правой стороны затворной рамы и движется вместе с ней при стрельбе. Возможна установка прицельных приспособлений различных типов: с диоптром или открытым целиком, возможно поставить коллиматорный прицел, лазерный целеуказатель, тактический фонарь. Боевые варианты имеют стволы с цилиндрической сверловкой с последующей возможностью закрепления сменных чоков. Также производятся разные охотничьи модели ружья М1 с удлиненным стволом, уменьшенным магазином и различными оптическими устройствами.
В целом же, оружие Benelli M1 является надежным и высококачественным оружием, используемым как полицейскими подразделениями по всему миру, так и гражданскими лицами.
Тип Полуавтоматический, инерционный механизм
Калибр 12
Патронник 76mm (3")
Вес 3.18-3.63 кг.
Длина зависит от длины стола и типа приклада
Длина ствола 508 мм (M1 Tactical), 355 мм (М1 Entry)
Магазин 3 - 7 патронов
Гладкоствольное ружье дробового типа Benelli M1спроектировано по шаблону достаточно редкой и интересной системы автоматики, разработанной на предприятии «Benneli Army» к середине восьмидесятых годов. Автоматика ружьяBenneli М1 сконструирована на принципе использования инерции подвижных массивных элементов в сочетании с энергией отдачи оружия.
Группа затвора ружья М1 состоит из большой затворной рамы и облегченного затвора в форме цилиндра, вмонтированного переднюю часть затворной рамы. Впереди затвора размщены два боевых упора, которые входят в зацепление с казенной частью ствола при запирании. Внутри канала рамы, между затворной рамой и затвором, размещена мощная инерционная пружина. Верхняя часть затвора располагает в себе штифт, который двигается в фигурном пазе рамы затвора и заставляет затвор совершать обороты при его продольном смещении относительно рамы затвора. Задняя часть затворной рамы располагает на себе толкатель, который связывает возвратную пружину, размещенную в прикладе, с затворной рамой. Перед выстрелом затвор заперт за ствол, находясь в крайнем переднем положении относительно рамы, затворная рама располагается в переднем положении. Инерционная пружина не существенно сжата из-за давления, которое осуществляет возвратная пружина на затворную раму.
После выстрела сила отдачи начинает смещать оружие назад, вместе с ним смещению подвергается и крепко запертый затвор. При этом большая рама затвора благодаря своей инерции практически не смещается, и осуществляется смещение затвора обратно относительно затворной рамы, сопровождаемое сжатием инерционной пружины. Во время движения затвора относительно рамы он делает обороты, тем самым отпирая ствол. После этого остаток давления пороховых газов в стволе откидывает затворную раму вместе с затвором назад, осуществляя тем самым сжатие возвратной пружины. При этом совершается экстракция использованной гильзы, а на обратном пути затворной группы осуществляется подача нового патрона. Как только затворная группа приходит в переднее положение и инерционная пружина разжимается, затвор тут же двигается вперед , запирая тем самым ствол.
На первый взгляд работа автоматики, которая была разработана на фирме «Benneli», кажется сложной и довольно не практичной, однако это не так, и в конечном итоге образуется крайне надежный и простой механизм с минимальным количеством деталей, который обеспечивает простоту в обслуживании и надежную работу . В остальных аспектах ружье Benneli М1достаточно традиционно: оружие имеет приклад, выполненный из пластика, с пистолетной или полупистолетной рукояткой. Цевье также выполнено из пластика. Подствольный магазин трубчатого типа снаряжается по одному патрону через окошко в нижней части ствольного короба. Рукоять перезарядки размещена с правой стороны затворной рамы и движется вместе с ней при стрельбе. Возможна установка прицельных приспособлений различных типов: с диоптром или открытым целиком, возможно поставить коллиматорный прицел, лазерный целеуказатель, тактический фонарь. Боевые варианты имеют стволы с цилиндрической сверловкой с последующей возможностью закрепления сменных чоков. Также производятся разные охотничьи модели ружья М1 с удлиненным стволом, уменьшенным магазином и различными оптическими устройствами.
В целом же, оружие Benelli M1 является надежным и высококачественным оружием, используемым как полицейскими подразделениями по всему миру, так и гражданскими лицами.

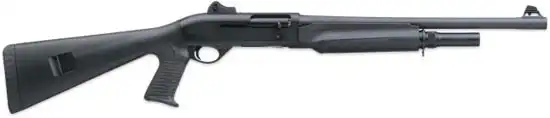

Дробовик BenelliM2
Benelli M2 – ружье гладкоствольного типа, представляет собой модификацию модели Benelli M1Super90, производимой этой же компанией, и заменят своего предшественника.
Тип самозарядное, с инерционной автоматикой
Калибр 12
Длина 1010 мм
Длина ствола 470 мм
Вес 3 кг.
Магазин 5 патронов
Benelli M2 – ружье гладкоствольного типа, представляет собой модификацию модели Benelli M1Super90, производимой этой же компанией, и заменят своего предшественника в производстве с 2004 года. Идентичность предка и родителя в устройстве заметна не вооруженным глазом: Benelli М2 получает более высокую эргономичность и новую ложу с инновационной системой смягчения ощутимой отдачи ComfortTech, которая включает в себя несколько амортизирующих подушечек (на затыльнике и гребне приклада), наполненных специальным гелеобразным веществом. Benelli M2 выпускается только в двух видах: чисто охотничий и "боевой" вариант (так называемые ружья Benelli M2 Tactical), предназначенный для использования службами охраны порядка, различными охранными организациями и простыми гражданами (для практической стрельбы и самообороны).
Гладкоствольное ружье Benelli M2 выстроено по принципу инерционной автоматики, разработанной конструкторами фирмы Benneli еще в начале восьмидесятых годов. Эта система отпирает поворотный затвор, используя инерцию массивной затворной рамы, во время того, как откатывается оружие под воздействием отдачи, накапливаемой в большой пружине, размещенной внутри затворной рамы. Недостатки на лицо: ружья модели Benelli М2 не могут выпускаться со складным прикладом из-за возвратной пружины, расположенной в трубке, лежащей внутри самого приклада. Питание осуществляется боеприпасами из подствольного магазина трубчатого типа. Так же имеет место возможность размещения особых втулок, предназначенных для удлинения, повышая тем самым вместимость магазина. Охотничьи модели ружья Benelli М2как правило имеют либо пластиковую, либо деревянную ложу, в то время как "боевые" варианты располагают только пластиковой ложей.
Тип самозарядное, с инерционной автоматикой
Калибр 12
Длина 1010 мм
Длина ствола 470 мм
Вес 3 кг.
Магазин 5 патронов
Benelli M2 – ружье гладкоствольного типа, представляет собой модификацию модели Benelli M1Super90, производимой этой же компанией, и заменят своего предшественника в производстве с 2004 года. Идентичность предка и родителя в устройстве заметна не вооруженным глазом: Benelli М2 получает более высокую эргономичность и новую ложу с инновационной системой смягчения ощутимой отдачи ComfortTech, которая включает в себя несколько амортизирующих подушечек (на затыльнике и гребне приклада), наполненных специальным гелеобразным веществом. Benelli M2 выпускается только в двух видах: чисто охотничий и "боевой" вариант (так называемые ружья Benelli M2 Tactical), предназначенный для использования службами охраны порядка, различными охранными организациями и простыми гражданами (для практической стрельбы и самообороны).
Гладкоствольное ружье Benelli M2 выстроено по принципу инерционной автоматики, разработанной конструкторами фирмы Benneli еще в начале восьмидесятых годов. Эта система отпирает поворотный затвор, используя инерцию массивной затворной рамы, во время того, как откатывается оружие под воздействием отдачи, накапливаемой в большой пружине, размещенной внутри затворной рамы. Недостатки на лицо: ружья модели Benelli М2 не могут выпускаться со складным прикладом из-за возвратной пружины, расположенной в трубке, лежащей внутри самого приклада. Питание осуществляется боеприпасами из подствольного магазина трубчатого типа. Так же имеет место возможность размещения особых втулок, предназначенных для удлинения, повышая тем самым вместимость магазина. Охотничьи модели ружья Benelli М2как правило имеют либо пластиковую, либо деревянную ложу, в то время как "боевые" варианты располагают только пластиковой ложей.
Дробовик BenelliM3 Super 90
Benelli M3 Super 90 – ружье, гладкоствольного типа, являющееся дальнейшей модификацией серии Benelli, а точнее оружия модели Benelli М1 в плане повышения универсальности в применении.
Тип переключаемый помповый или инерционный полуавтомат с использованием энергии отдачи
Калибр 12
Патронник 76 мм
Длина 1040-1200 мм
Длина ствола 500-660 мм
Вес 3.2-3.5 кг
Магазин 8 патронов
Benelli M3 Super 90 – ружье, гладкоствольного типа, являющееся дальнейшей модификацией серии Benelli, а точнее оружия модели Benelli М1 (производитель – та же фирма) в плане повышения универсальности в применении. В данном оружии используется та же автоматика, работающая по принципу инерционного отпирания поворотного затвора (так же как и в ружье Benelli M1), однако ружье Benelli М3 также приобрело и альтернативный принцип работы, заключающейся в ручной перезарядке при помощи продольно - подвижного цевья (также данный тип перезарядки известен как помповая перезарядка). Помповый режим стрельбы позволяет осуществлять стрельбу из ружья боеприпасами, которые развивают либо слишком малую, либо слишком большую отдачу (например несмертельные выстрелы, которые наносятся резиновыми пулями или снарядами со слезоточивым газом). Помимо этого, в рассматриваемой конструкции предусмотрена отсечка магазина, дающая возможность при стрельбе в помповом режиме производить зарядку ружья при отведенном назад затворе по одному патрону через окошко для экстракции гильз. Такой режим дает возможность, например, на случай ухудшения ситуации производить одиночную стрельбу резиновыми пулями, имея в этот же момент в магазине запас боеприпасов «потяжелее». Магазин отсекается при помощи рычажка, размещенного рядом со спусковой скобой. Переключение между режимами "полуавтомат" - "помпа" производится особым вращающимся кольцом, расположенным в передней части подвижного цевья и имеющем на себе насечку. В самозарядном режиме рукоять взведения затвора размещена на правой стороне затворной рамы.
Ствольный короб ружья выполнен из прочного алюминиевого сплава, в то время как цевье и приклад изготовлены из пластика. Также в серийном производстве выпускаются варианты, имеющие складной приклад, однако данный приклад складывается вверх, что в сложенном состоянии делает невозможным использование прицельных приспособлений. Базовая комплектация включает в себя винтовочные оптические устройства, с высокой мушкой и диоптрическим или открытым целиком. Так же предусмотрена установка лазерных целеуказателей, фонарей, коллиматорных прицелов.
Ружьем Benneli М3 интенсивно снабжаются различные полицейские формирования всего мира. Также происходит продажа оружия на гражданском рынке в качестве средства самозащиты.
Тип переключаемый помповый или инерционный полуавтомат с использованием энергии отдачи
Калибр 12
Патронник 76 мм
Длина 1040-1200 мм
Длина ствола 500-660 мм
Вес 3.2-3.5 кг
Магазин 8 патронов
Benelli M3 Super 90 – ружье, гладкоствольного типа, являющееся дальнейшей модификацией серии Benelli, а точнее оружия модели Benelli М1 (производитель – та же фирма) в плане повышения универсальности в применении. В данном оружии используется та же автоматика, работающая по принципу инерционного отпирания поворотного затвора (так же как и в ружье Benelli M1), однако ружье Benelli М3 также приобрело и альтернативный принцип работы, заключающейся в ручной перезарядке при помощи продольно - подвижного цевья (также данный тип перезарядки известен как помповая перезарядка). Помповый режим стрельбы позволяет осуществлять стрельбу из ружья боеприпасами, которые развивают либо слишком малую, либо слишком большую отдачу (например несмертельные выстрелы, которые наносятся резиновыми пулями или снарядами со слезоточивым газом). Помимо этого, в рассматриваемой конструкции предусмотрена отсечка магазина, дающая возможность при стрельбе в помповом режиме производить зарядку ружья при отведенном назад затворе по одному патрону через окошко для экстракции гильз. Такой режим дает возможность, например, на случай ухудшения ситуации производить одиночную стрельбу резиновыми пулями, имея в этот же момент в магазине запас боеприпасов «потяжелее». Магазин отсекается при помощи рычажка, размещенного рядом со спусковой скобой. Переключение между режимами "полуавтомат" - "помпа" производится особым вращающимся кольцом, расположенным в передней части подвижного цевья и имеющем на себе насечку. В самозарядном режиме рукоять взведения затвора размещена на правой стороне затворной рамы.
Ствольный короб ружья выполнен из прочного алюминиевого сплава, в то время как цевье и приклад изготовлены из пластика. Также в серийном производстве выпускаются варианты, имеющие складной приклад, однако данный приклад складывается вверх, что в сложенном состоянии делает невозможным использование прицельных приспособлений. Базовая комплектация включает в себя винтовочные оптические устройства, с высокой мушкой и диоптрическим или открытым целиком. Так же предусмотрена установка лазерных целеуказателей, фонарей, коллиматорных прицелов.
Ружьем Benneli М3 интенсивно снабжаются различные полицейские формирования всего мира. Также происходит продажа оружия на гражданском рынке в качестве средства самозащиты.

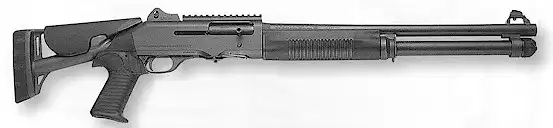

Дробовик Benelli M4 Super 90 JSCS
Спроектирован и собран итальянской фирмой Benelli Armi Spa.
Тип газоотводный полуавтомат
Калибр 12
Длина 1010 мм (приклад разложен), 886 mm (приклад сложен)
Длина ствола 470 мм
Вес 3.8 кг.
Магазин 6 патронов
Дробовик Benelli M4 Super 90 спроектирован и собран итальянской фирмой Benelli Armi Spa.(также как и все его предшественники), и используется в целях импорта в США (для различных целей, в том числе и для снабжения Вооруженных Сил) компанией Heckler&Koch USA,inc.
В конце двадцатого века US AARDEC (Army Armmament Research and Development Center - Центр По разработке Вооружений Армии США), заключил контракт на оружие M1014 Joint Service Combat Shotgun - Единое Гладкоствольное Ружье с фирмой Heckler&Koch USA,inc. По заключенному договору американское отделение предприятия Hecler&Koch должно снабдить США 20.000 экземплярами ружей для вооружения военно-морской пехоты США, при условии что контракт будет продлен с целью снабжения остальных родов войск США.
В техническом плане Benelli M4 Super 90 является самозарядным магазинным ружьем. Привод автоматики осуществляется посредством отвода газов в два симметрично расположенных друг относительно друга под стволом газовых цилиндра, содержащими два газовых поршня и штока, укоторые установлены для повышения надежности. Запирание ствола происходит при помощи поворота затвора на 2 боевых различных упора. Патронник реализован под определенные трехдюймовые патроны, однако конструкция ружья устроена так, что возможно использование также и патронов длиной 2.75 дюйма (70 мм) без выполнения какой - либо регулировки.
Простая конструкция ружья позволяет произвести неполную разборку и сборку ружья, не применяя дополнительного инструмента. В стандартную комплектацию ружья входит телескопический раздвижной приклад, который с легкостью заменяется на пистолетную рукоять или стандартный нескладной приклад. Также ружье комплектуется обычной винтовочной мушкой и прицелом с диоптрическим целиком. Помимо этого, а верх ствольного короба установлена универсальная направляющая для фиксации различного рода прицелов (коллиматорных, ночных) и другого оборудования. Металлические поверхности, как наружные, так и внутренние, исполнены матовыми, почти не отражающими свет; также эти поврехности выполнены коррозестойкими и износостойкими. Сменный ствол может быть заменен на более короткий, 355 мм ствол. Ствол также оснащается вворачивающимися чоками для большей универальности.
Тип газоотводный полуавтомат
Калибр 12
Длина 1010 мм (приклад разложен), 886 mm (приклад сложен)
Длина ствола 470 мм
Вес 3.8 кг.
Магазин 6 патронов
Дробовик Benelli M4 Super 90 спроектирован и собран итальянской фирмой Benelli Armi Spa.(также как и все его предшественники), и используется в целях импорта в США (для различных целей, в том числе и для снабжения Вооруженных Сил) компанией Heckler&Koch USA,inc.
В конце двадцатого века US AARDEC (Army Armmament Research and Development Center - Центр По разработке Вооружений Армии США), заключил контракт на оружие M1014 Joint Service Combat Shotgun - Единое Гладкоствольное Ружье с фирмой Heckler&Koch USA,inc. По заключенному договору американское отделение предприятия Hecler&Koch должно снабдить США 20.000 экземплярами ружей для вооружения военно-морской пехоты США, при условии что контракт будет продлен с целью снабжения остальных родов войск США.
В техническом плане Benelli M4 Super 90 является самозарядным магазинным ружьем. Привод автоматики осуществляется посредством отвода газов в два симметрично расположенных друг относительно друга под стволом газовых цилиндра, содержащими два газовых поршня и штока, укоторые установлены для повышения надежности. Запирание ствола происходит при помощи поворота затвора на 2 боевых различных упора. Патронник реализован под определенные трехдюймовые патроны, однако конструкция ружья устроена так, что возможно использование также и патронов длиной 2.75 дюйма (70 мм) без выполнения какой - либо регулировки.
Простая конструкция ружья позволяет произвести неполную разборку и сборку ружья, не применяя дополнительного инструмента. В стандартную комплектацию ружья входит телескопический раздвижной приклад, который с легкостью заменяется на пистолетную рукоять или стандартный нескладной приклад. Также ружье комплектуется обычной винтовочной мушкой и прицелом с диоптрическим целиком. Помимо этого, а верх ствольного короба установлена универсальная направляющая для фиксации различного рода прицелов (коллиматорных, ночных) и другого оборудования. Металлические поверхности, как наружные, так и внутренние, исполнены матовыми, почти не отражающими свет; также эти поврехности выполнены коррозестойкими и износостойкими. Сменный ствол может быть заменен на более короткий, 355 мм ствол. Ствол также оснащается вворачивающимися чоками для большей универальности.

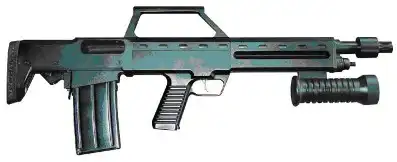

Дробовик Heckler-Koch CAWS
В начале восьмидесятых годов прошлого века в Соединенных Штатах Америки военные начали разработку CAWS - Close Assault Weapon System (с английского «система оружия ближнего боя»).
Тип автоматический гладкоствольный дробовик
Калибр 12
Длина 762-988 мм
Длина ствола 457-685 мм
Вес 3,7-3,86 кг
Магазин коробчатые сменные магазины на 10 патронов
В начале восьмидесятых годов прошлого века в Соединенных Штатах Америки военные начали разработку CAWS - Close Assault Weapon System (с английского «система оружия ближнего боя»). В соревновании на создание проекта по этой программе участвовал ряд предприятий, в число которых входили «Heckler-Koch» (Германия) и «AAI» (США). Фирма «Heckler-Koch» сотрудничала с известным американским концерном «Winchester» - дочерняя фирма корпорации «Olin». «Winchester»производил специальные патроны 12 калибра, а «Heckler-Koch»выпускал само оружие под боеприпасы данного калибра.
Патроны «Winchester»были отличны от обычных боеприпасов 12 калибра (гильза 76мм) намного большей прочностью гильзы с особым рантом перед закраиной, который предназначен, во-первых, для упрочнения гильзы, а во-вторых, для исключения заряжания данными боеприпасами обычных ружей 12 калибра, так как эти патроны формировали слишком высокое давление в стволе, недопустимое для обычных ружей.
Само оружие CAWS является гладкоствольным автоматическим ружьем, в котором предусмотрено переключение режимов огня (одиночные/очереди по 3 выстрела). Оружие скомпоновано по принципу Bull-pap, с предусмотренной рукоятью для переноски, на которую может быть установлен либо оптический, либо открытый прицел. Рукоять перезарядки расположена под рукоятью для переноски и полностью доступна для использования обеими руками. С обеих сторон оружия сделаны окна для вывода использованных гильз, и направление вывода гильз может быть выбрано пользователем.
Механика CAWS скомпонована по принципу короткого хода ствола, запирание реализуется при помощи поворота затвора за казенную часть ствола. Ствол оснащен возвратной пружиной и фрикционным тормозом. Отпирание затвора осуществляется за счет торможения ствола, во время этого рама затвора начинает отклоняться от казенной части ствола (это происходит ввиду того, что возвратная пружина затворной рамы более слаба). Затвор, который установлен в затворной раме, сообщается с ней за счет фигурного выреза в затворной раме и штифта. Таким образом, в то время как ствол отходит от затворной рамы, она проворачивает затвор, расцепляя его тем самым со стволом. После этого ствол начинает плавно тормозить и возвращается в исходное положение, а затворная рама с затвором, отходя назад, экстрагируют стреляную гильзу, досылая на обратном пути новый патрон. Как только затвор упрется в казенную часть ствола, под действием возвратной пружины затворная рама идет вперед до упора, проворачивая и запирая тем самым затвор. Мощности пружин ствола и затворной рамы соотносятся так, что даже при использовании наиболее мощных патронов автоматика функционировала безударно, по времени максимально затягивая воздействие отдачи на стрелка и оружие.
Однако, в случае использования достаточно слабых патронов мощи отката ствола, возможно, может не хватить для перезарядки оружия. Для таких случаев в конструкции установлен добавочный двигатель газоотвода, смонтированный на подвижном стволе и снабженный инерционным клапаном. В случае же большой скорости отката ствола (когда используется высокоимпульсный патрон) клапан отходит от ствола, перекрывая тем самым отверстие для газоотвода. При условии, что скорость ствола достаточно мала, клапан, который поджимается пружиной, следует за стволом, оставляя отверстие для отведения газов открытым либо полностью, либо частично. При этом пороховые газы частично поступают в газовую камеру, установленную на верху подвижного ствола, и воздействуют на газовый поршень, который в свою очередь действует на затворную раму, форсируя ее отход и обеспечивая надежную работу автоматики при любом типе патронов – будь то самые мощные патроны, или же ослабленные. Нужно отметить, что подобные схемы были запатентованы фирмой «Heckler-Koch». Несмотря на некоторые успехи, США так и не довело программу CAWSдо конца, и разработки были заморожены и данный вид оружия так не поступил на вооружение и не производился серийно. Вместо них, военные силы США используют старые дробовики фирм «Mossberg», «Remmington» и «Winchester», а также вновь спроектированный дробовик Benelli М4.
Тип автоматический гладкоствольный дробовик
Калибр 12
Длина 762-988 мм
Длина ствола 457-685 мм
Вес 3,7-3,86 кг
Магазин коробчатые сменные магазины на 10 патронов
В начале восьмидесятых годов прошлого века в Соединенных Штатах Америки военные начали разработку CAWS - Close Assault Weapon System (с английского «система оружия ближнего боя»). В соревновании на создание проекта по этой программе участвовал ряд предприятий, в число которых входили «Heckler-Koch» (Германия) и «AAI» (США). Фирма «Heckler-Koch» сотрудничала с известным американским концерном «Winchester» - дочерняя фирма корпорации «Olin». «Winchester»производил специальные патроны 12 калибра, а «Heckler-Koch»выпускал само оружие под боеприпасы данного калибра.
Патроны «Winchester»были отличны от обычных боеприпасов 12 калибра (гильза 76мм) намного большей прочностью гильзы с особым рантом перед закраиной, который предназначен, во-первых, для упрочнения гильзы, а во-вторых, для исключения заряжания данными боеприпасами обычных ружей 12 калибра, так как эти патроны формировали слишком высокое давление в стволе, недопустимое для обычных ружей.
Само оружие CAWS является гладкоствольным автоматическим ружьем, в котором предусмотрено переключение режимов огня (одиночные/очереди по 3 выстрела). Оружие скомпоновано по принципу Bull-pap, с предусмотренной рукоятью для переноски, на которую может быть установлен либо оптический, либо открытый прицел. Рукоять перезарядки расположена под рукоятью для переноски и полностью доступна для использования обеими руками. С обеих сторон оружия сделаны окна для вывода использованных гильз, и направление вывода гильз может быть выбрано пользователем.
Механика CAWS скомпонована по принципу короткого хода ствола, запирание реализуется при помощи поворота затвора за казенную часть ствола. Ствол оснащен возвратной пружиной и фрикционным тормозом. Отпирание затвора осуществляется за счет торможения ствола, во время этого рама затвора начинает отклоняться от казенной части ствола (это происходит ввиду того, что возвратная пружина затворной рамы более слаба). Затвор, который установлен в затворной раме, сообщается с ней за счет фигурного выреза в затворной раме и штифта. Таким образом, в то время как ствол отходит от затворной рамы, она проворачивает затвор, расцепляя его тем самым со стволом. После этого ствол начинает плавно тормозить и возвращается в исходное положение, а затворная рама с затвором, отходя назад, экстрагируют стреляную гильзу, досылая на обратном пути новый патрон. Как только затвор упрется в казенную часть ствола, под действием возвратной пружины затворная рама идет вперед до упора, проворачивая и запирая тем самым затвор. Мощности пружин ствола и затворной рамы соотносятся так, что даже при использовании наиболее мощных патронов автоматика функционировала безударно, по времени максимально затягивая воздействие отдачи на стрелка и оружие.
Однако, в случае использования достаточно слабых патронов мощи отката ствола, возможно, может не хватить для перезарядки оружия. Для таких случаев в конструкции установлен добавочный двигатель газоотвода, смонтированный на подвижном стволе и снабженный инерционным клапаном. В случае же большой скорости отката ствола (когда используется высокоимпульсный патрон) клапан отходит от ствола, перекрывая тем самым отверстие для газоотвода. При условии, что скорость ствола достаточно мала, клапан, который поджимается пружиной, следует за стволом, оставляя отверстие для отведения газов открытым либо полностью, либо частично. При этом пороховые газы частично поступают в газовую камеру, установленную на верху подвижного ствола, и воздействуют на газовый поршень, который в свою очередь действует на затворную раму, форсируя ее отход и обеспечивая надежную работу автоматики при любом типе патронов – будь то самые мощные патроны, или же ослабленные. Нужно отметить, что подобные схемы были запатентованы фирмой «Heckler-Koch». Несмотря на некоторые успехи, США так и не довело программу CAWSдо конца, и разработки были заморожены и данный вид оружия так не поступил на вооружение и не производился серийно. Вместо них, военные силы США используют старые дробовики фирм «Mossberg», «Remmington» и «Winchester», а также вновь спроектированный дробовик Benelli М4.
Дробовик Pancor Jackhammer
Был создан конструктором Джоном А. Андерсеном в 1978 году. Переводится на русский как «отбойный молоток».
Дробовик был создан конструктором Джоном А. Андерсеном в 1978 году. Переводится на русский как «отбойный молоток». Конструкция Pancor Jackhammer была запатентована в Соединенных Штатах в 1987 году под серийными номерами 4856410 и 4709617, а в Великобритании – в 1990 году, под номерами 2206188 и 2179429. Джон А. Андерсон также является президентом компании «Corp. Mark 3 Co» , которая не только «отшлифовала» свое детище, но и запустила его в серийное производство. Первый образец ружья был выпущен в 1985 году..
Изначально это барабанное гладкоствольное ружье предназначалось для использования в армии и полиции, а также для вооружения боевых пловцов. Для этого было разработан специальный вариант Pancor Jackhammer с герметичным водонепроницаемым контейнером для транспортировки. В начале девяностых прошлого века дробовик неоднократно проходил испытания, но так и не стал предметом вооружения государственных служб. Зато его успешно используют подразделения спецназа. Но на гражданском рынке на это смертоносное оружие наложено табу – свободная продажа категорически запрещена в подавляющем большинстве стран.
Дробовик весом 4,57 кг и темпом стрельбы 240 выстрелов в минуту работает по системе "буллпап". Основная особенность: питание патронами из отъемных магазинов - барабанов, в барабане 10 патронов 12-го охотничьего калибра. Имеет место ручная перезарядка путем резкого движения цевья, при этом происходит выброс пустого барабана. Перезарядка для первого выстрела или при осечке производится движением «вперед – назад», осуществляя полный цикл перезарядки.
Отвод из канала ствола горячих пороховых газов приводит в действие автоматику, и этим имитирует работу револьвера Webley - Fosbery 1896 года, а точнее – способ вращения барабана. Поворот барабана осуществляется в два приема: сначала шток газового поршня идет назад, а доворот происходит, когда под действием пружины шток продвигается вперед.
Плавающий ствол отходит после выстрела, разобщаясь с барабаном, и возвращается на место после перезарядки, в то время, когда барабан проворачивается.
Возможен как одиночный огонь, так и ведение очередями. Отрывистыми нажатиями на спусковой крючок достигаются одиночные выстрелы, при этом темп стрельбы достаточно низкий. С левой стороны оружия, над рукояткой, находится флажковый предохранитель, при включении он блокирует спусковой крючок и спусковую тягу. Прицел открытый, планка по бокам закрыта, напоминает прицел на охотничьих ружьях.
Для питания Pancor Jackhammer были предусмотрены и магазины второго типа, которые должны были снаряжаться в заводских условиях, и представляли собой снаряды без гильз, вживленные непосредственно в упакованный пластиковой пленкой барабан. Предполагалось, что барабан заряжается в дробовик непосредственно перед началом стрельбы, для этого достаточно снять защитную пленку.
Также конструктор разработал для данного дробовика специальную противопехотную мину «Медвежья ловушка», являющую собой присоединяемый к магазину взрыватель. Срабатывая, он заставляет одновременно выстреливать все заряды в магазине. При этом создается эффект осколочной мины направленного действия..
Дробовик был создан конструктором Джоном А. Андерсеном в 1978 году. Переводится на русский как «отбойный молоток». Конструкция Pancor Jackhammer была запатентована в Соединенных Штатах в 1987 году под серийными номерами 4856410 и 4709617, а в Великобритании – в 1990 году, под номерами 2206188 и 2179429. Джон А. Андерсон также является президентом компании «Corp. Mark 3 Co» , которая не только «отшлифовала» свое детище, но и запустила его в серийное производство. Первый образец ружья был выпущен в 1985 году..
Изначально это барабанное гладкоствольное ружье предназначалось для использования в армии и полиции, а также для вооружения боевых пловцов. Для этого было разработан специальный вариант Pancor Jackhammer с герметичным водонепроницаемым контейнером для транспортировки. В начале девяностых прошлого века дробовик неоднократно проходил испытания, но так и не стал предметом вооружения государственных служб. Зато его успешно используют подразделения спецназа. Но на гражданском рынке на это смертоносное оружие наложено табу – свободная продажа категорически запрещена в подавляющем большинстве стран.
Дробовик весом 4,57 кг и темпом стрельбы 240 выстрелов в минуту работает по системе "буллпап". Основная особенность: питание патронами из отъемных магазинов - барабанов, в барабане 10 патронов 12-го охотничьего калибра. Имеет место ручная перезарядка путем резкого движения цевья, при этом происходит выброс пустого барабана. Перезарядка для первого выстрела или при осечке производится движением «вперед – назад», осуществляя полный цикл перезарядки.
Отвод из канала ствола горячих пороховых газов приводит в действие автоматику, и этим имитирует работу револьвера Webley - Fosbery 1896 года, а точнее – способ вращения барабана. Поворот барабана осуществляется в два приема: сначала шток газового поршня идет назад, а доворот происходит, когда под действием пружины шток продвигается вперед.
Плавающий ствол отходит после выстрела, разобщаясь с барабаном, и возвращается на место после перезарядки, в то время, когда барабан проворачивается.
Возможен как одиночный огонь, так и ведение очередями. Отрывистыми нажатиями на спусковой крючок достигаются одиночные выстрелы, при этом темп стрельбы достаточно низкий. С левой стороны оружия, над рукояткой, находится флажковый предохранитель, при включении он блокирует спусковой крючок и спусковую тягу. Прицел открытый, планка по бокам закрыта, напоминает прицел на охотничьих ружьях.
Для питания Pancor Jackhammer были предусмотрены и магазины второго типа, которые должны были снаряжаться в заводских условиях, и представляли собой снаряды без гильз, вживленные непосредственно в упакованный пластиковой пленкой барабан. Предполагалось, что барабан заряжается в дробовик непосредственно перед началом стрельбы, для этого достаточно снять защитную пленку.
Также конструктор разработал для данного дробовика специальную противопехотную мину «Медвежья ловушка», являющую собой присоединяемый к магазину взрыватель. Срабатывая, он заставляет одновременно выстреливать все заряды в магазине. При этом создается эффект осколочной мины направленного действия..

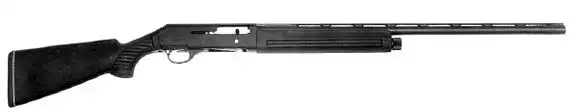

Ружье Beretta 1201FP
Самозарядное ружье Beretta 1201FP гладкоствольного типа, которое было спроектировано самым крупным итальянским оружейным концерном Beretta в конце восьмидесятых - начале девяностых годов.
Тип самозарядное ружье, инерциальный затвор Бенелли
Калибр 12
Длина 1060 мм
Длина ствола 520 мм
Вес 2,85 кг
Магазин 6 (70мм) или 5 (76 мм) патронов
Самозарядное ружье Beretta 1201FP гладкоствольного типа, которое было спроектировано самым крупным итальянским оружейным концерном Beretta в конце восьмидесятых - начале девяностых годов. Beretta 1201FP производился в двух различных комплектациях: охотничий вариант - Beretta 1201F, боевой вариантBeretta 1201FP. Производство этих обеих моделей было остановлено в конце девяностых годов. Любопытно, что в плане конструкции ружье Beretta 1201FPпрактически идентично другому итальянскому ружью, название которого Benelli M1 Super 90. В том числе, в оружии Beretta 1201FP применена запатентованная схема автоматики, функционирующая за счет инерциального отпирания затвора (предприятие получившее патент -Benelli).
Ружья Beretta 1201FP производятся только с ложей, выполненной из пластика, либо с пистолетной, либо с полупистолетной рукоятью и нескладным прикладом, который размещает в себе возвратную пружину затвора. Прорезиненный затыльник приклада осуществляет смягчение отдачи, что весьма полезно в случае стрельбы мощными боеприпасами типа "магнум". Подствольный магазин трубчатого типа восполняется боеприпасами через окошко, размещенное в нижней части ствольного короба. Рукоять заряжания установлена на правой стороне затворной рамы. Задняя часть спусковой скобы размещает на себе кнопочный предохранитель, позади спускового крючка. Выпускаются полицейские модели ружей Beretta 1201FP, которые комплектуются ружейными прицелами с повышенной мушкой и V-образным открытым целиком, расположенным в задней части ствола, либо Ghost-ring’овским диоптрическим целиком с большим диаметром апертуры , расположенным в задней части ствольного короба.
Тип самозарядное ружье, инерциальный затвор Бенелли
Калибр 12
Длина 1060 мм
Длина ствола 520 мм
Вес 2,85 кг
Магазин 6 (70мм) или 5 (76 мм) патронов
Самозарядное ружье Beretta 1201FP гладкоствольного типа, которое было спроектировано самым крупным итальянским оружейным концерном Beretta в конце восьмидесятых - начале девяностых годов. Beretta 1201FP производился в двух различных комплектациях: охотничий вариант - Beretta 1201F, боевой вариантBeretta 1201FP. Производство этих обеих моделей было остановлено в конце девяностых годов. Любопытно, что в плане конструкции ружье Beretta 1201FPпрактически идентично другому итальянскому ружью, название которого Benelli M1 Super 90. В том числе, в оружии Beretta 1201FP применена запатентованная схема автоматики, функционирующая за счет инерциального отпирания затвора (предприятие получившее патент -Benelli).
Ружья Beretta 1201FP производятся только с ложей, выполненной из пластика, либо с пистолетной, либо с полупистолетной рукоятью и нескладным прикладом, который размещает в себе возвратную пружину затвора. Прорезиненный затыльник приклада осуществляет смягчение отдачи, что весьма полезно в случае стрельбы мощными боеприпасами типа "магнум". Подствольный магазин трубчатого типа восполняется боеприпасами через окошко, размещенное в нижней части ствольного короба. Рукоять заряжания установлена на правой стороне затворной рамы. Задняя часть спусковой скобы размещает на себе кнопочный предохранитель, позади спускового крючка. Выпускаются полицейские модели ружей Beretta 1201FP, которые комплектуются ружейными прицелами с повышенной мушкой и V-образным открытым целиком, расположенным в задней части ствола, либо Ghost-ring’овским диоптрическим целиком с большим диаметром апертуры , расположенным в задней части ствольного короба.
Ружье Brauning Auto-5 A5, Remington model 11
Тип самозарядное, с использованием энергии отдачи при длинном ходе ствола
Калибр 12, 16, 20
Длина варьируется в зависимости от модели
Длина ствола варьируется в зависимости от модели
Вес варьируется в зависимости от модели
Магазин 4 патронов
Знаменитый (и, возможно, самый востребованный в мире) американский инженер - конструктор John Moses Browning начал проектировать самозарядное гладкоствольное охотничье ружье в конце девятнадцатого века. Следует заметить, что в те времена магазинное ружье с перезарядкой ручного типа были абсолютно новинкой, а самозарядные дробовики были лишь в мечтах и гипотезах инженеров. При всем том, кроме отсутствия тех или иных общих технических знаний в мире, проблем инженеру добавляла ситуация с боеприпасами.
Дело было в том, что на тот момент использовались патроны на дымном порохе, и осуществлялся плавный переход на боеприпасы с бездымным порохом, собственно и качество самих патронов, по нынешним меркам, оставляло желать лучшего. Для начала Browning изобрел и воплотил в металле собственными руками три различных модели ружей, которые использовали для перезарядки силу отдачи подвижного ствола. В процессе работы конструктор получил на данные конструкции четыре патента. Проверив все три системы, инженер решил установит третий вариант в качестве основного(так как он был выполнен последний во времени расценивался как наиболее перспективная модель). Удостоверившись в надежной успешной работе своей системы, Browning съездил в New Heaven, на фабрику концернаWinchester(с 1886 года Winchester являлся единственным американским покупателем его продукта). Однако на этот раз, в отличие от предшествующих 44 систем, с радостью приобретенных концерном, дело не пошло.
Этому послужили две причины: первая из которых - консерватизм директора завода T.G.Bennett, который ни как не мог поверить, что подобная инновация, как самозарядное ружье, будет иметь популярность среди покупателей; вторая причина - амбиции Browning’a, который впервые за всю свою карьеру оценил права выпуска своей системы не фиксированной суммой, а процентом от стоимости каждой произведенной единицы оружия. На это компания Winchester никак не могла пойти из-за высоких потерь. В итоге недопонимании, Browning и концернWinchesterбольше не имели общих дел, что, бесспорно, явилось огромным провалом для Winchester’a, пусть и не столь очевидным в то время. Следующая остановка Browning‘a произошла в городе Illion, где размещалась также довольно знаменитое оружейное предприятие Remington, однако и тут инженеру предстояло разочароваться - глава концерна Remingtonумер от сердечного приступа прямо на работе за пару минут до запланированной встречи с Browning’ом. Посчитав, что США не обладает нужным покупательским потенциалом, в начале двадцатого века Browning решил отправиться в Европу, а точнее в Бельгию, в компанию Fabrique Nationale (FN), которая весьма успешно наладила выпуск пистолетов его системы.
В начале 1902 года Browning явился в Бельгию, привезя с собой опытный макет нового оружия. Совет директоров концерна Fabrique Nationaleвстретили известного инженера с большим радушием и радостью, а после исследования опытных образцов конструкторами фирмы без всяких пререканий приняли абсолютно все его условия по передаче прав на выпуск и продажу нового ружья. Следует упомянуть, что сам Browning так верил в успех своего нового проекта, что он заказал огромную партию в 10000 ружей (потратив на это свои средства) для продажи в США. Как бы это странно не звучало, но прогнозы инженера оказались правдивыми - вся закупленная партия ружей продалась в США менее чем за год, что было фурорным прорывом для того времени. Производство оружия в Бельгии проходил довольно интенсивными темпами, однако в скором времени в США начали повышаться тарифы на импорт, и ввозится бельгийские ружья для продажи в США перестали ввиду экономической невыгодности.
Тогда в 1906 году Browning попросил бельгийцев передать ему некоторую долю прав на производство и торговлю новым ружьем на территории США компании Ремингтон. Это было выполнено, и в этом же году на рынках США появилось самозарядное ружье Remington Model 11, которое практически не имело отличий от бельгийского прототипа.
Ружье конструкции Browning’a, которое получило наименование Browning Auto-5(иногда назвалось просто A-5), представляло собой одно из самых удачных и популярных ружей не только определенного периода, а всего двадцатого века. Предприятие Remington до середины прошлого века произвела около 800 000 единиц ружей серии 11, а в период 1949 – 1967 годов осуществлялся выпуск многотысячными тиражами облегченной модели 11-48, которая имела довольно "обтекаемую" конструкцию ствольного короба. Производство "европейской" серииБраунинг Ауто-5(до 1974 года выпуск осуществлялся в Бельгии, а с 1974 года и до снятия с серийного производства в 1999м лицензированное производство происходило в Японии на заводе Miroku) зашкалил за два миллиона единиц. При всем этом устойчивость и надежность ружья так высока, что по сей день можно встретить охотников с самозарядными ружьями Browning’a, которые были выпущены и проданы еще до Первой Мировой войны. Более или менее точные копии ружья системы Browning’a и клоны в разные времена производили в итальянских компаниях Franchi и Breda, в американской- Savage; в России по сей день производится ружье, которое имеет приличное сходство с Browning’ом (ружье МЦ 21-12).
Если говорить о применении ружей Remington model 11 и Browning Auto-5 как боевого оружия, а не как охотничьего, то в этой области первенство держат американцы. Ружья Remington model 11производились серийно в отдельных вариантах для полицейских и охранных подразделений, стволы которых сравнительно коротки и имеют цилиндрическую сверловку. Помимо этого, в годы Второй Мировой войны оружие серии Remington model 11 применяли для начального обучения бомбардировщиков, бортовых стрелков ведению стрельбы по быстродвижущимся мишеням. В Европе главным пользователем боевых типовBrowning’ов была Английская армия, которая в пятидесятых годах использовала ружья серии Browning Auto-5 бельгийского производства, индексированныеномером L32A1 в боевых действиях против партизанских отрядов в джунглях Малайи (британцы переняли опыт американцев, которые достаточно успешно использовали ружья в джунглях на архипелагах в Тихом океане против японцев во время Второй Мировой войны).
Самозарядное ружье Browning Auto-5 гладкоствольного типа функционирует за счет работы энергии отдачи во время длинного хода ствола. После произведения выстрела ствол, крепко сцепленный с затвором, на полную длину хода откатывается назад, после чего затвор стопорится в заднем состоянии; запирающая личинка, которая расположена в затворе, освобождает ствол, а тот под
действием своей возвратной пружины (расположена снизу ствола, вокруг трубы магазина) приступает к движению вперед. Использованная гильза продолжит находиться на зеркале затвора и после того, как ствол отправится вперед на достаточное расстоянии. Гильза вылетает наружу через окошко в ствольном коробе. После того, как ствол придет в переднее положение, он начнет воздействовать на задержку затвора, тем самым освобождая его. Под воздействием ложи, которая размещена в шейке возвратной пружины затвор снова движется вперед, начиная подхватывать с подавателя следующий боеприпас и дослав его тем самым в ствол. В конце всего наката затвора, запирающая личинка, размещенная в нем, раскачивается вверх, так, что зафиксированный у нее наверху боевой упор входит в зацепление с вырезом в хвостовике ствола, жестко запирая патронник.
В схеме ружья Browning’ом введена конструкция торможения ствола, которая обеспечивает стабильную, стандартную скорость отката подвижной группы для достаточно широкого диапазона боеприпасов. Эта система заключается в некотором количестве фрикционных кольцах, которые расположены между возвратной пружиной ствола и обволакивающим трубу подствольного магазина направляющим кольцом ствола. Чем больше сила отдачи боеприпаса (а отсюда следует и начальная скорость отката ствола) - тем интенсивнее фрикционное кольцо сдавливается нагнетающим его конусообразную часть снаружи регулировочным кольцом, делая тем самым больше трение между самим магазином и кольцом, вводя добавочную мощь, способствующую торможению. В ружьях, которые рассчитаны на боеприпасы типа "Магнум" таких фрикционных колец в идеале два (надежная стрельба обычными патронами гарантируется при удалении одного из колец). Такая конструкция крайне чувствительна к смазке фрикционного узла (смазка наружной поверхности трубы магазина), однако осуществляя должный уход и регулировку, вы обеспечиваете себе крайне надежную работу оружия. УСМ ружья куркового типа, кнопочный предохранитель размещен у основания спусковой скобы.
Питание патронами реализуется из подствольного магазина трубчатого типа, который восполняется через окошко в дне ствольного короба. Объем магазина составляет 4 патрона, а пятый может быть заряжен в ствол. Ружья бельгийского производства имеют на левой стороне ствольного короба рычажок экстракции магазина, при активации которого прерывается подача патронов из магазина на лоток подавателя. Это дает возможность проворно заменить боеприпас в стволе на иной (например, пулевой снаряд вместо дробового или наоборот). В ружьях концерна Remmington такой механизм не был предусмотрен. В комплектацию Browning’a в зависимости от модификации ружья и
времени выпуска могли входить фиксированные либо сменные дульные сужения (чоки), различной длины, стволы с прицельной планкой или без нее. Деревянная ложа также имела различную форму шейки приклада, качество и отделку дерева и т.п.
Калибр 12, 16, 20
Длина варьируется в зависимости от модели
Длина ствола варьируется в зависимости от модели
Вес варьируется в зависимости от модели
Магазин 4 патронов
Знаменитый (и, возможно, самый востребованный в мире) американский инженер - конструктор John Moses Browning начал проектировать самозарядное гладкоствольное охотничье ружье в конце девятнадцатого века. Следует заметить, что в те времена магазинное ружье с перезарядкой ручного типа были абсолютно новинкой, а самозарядные дробовики были лишь в мечтах и гипотезах инженеров. При всем том, кроме отсутствия тех или иных общих технических знаний в мире, проблем инженеру добавляла ситуация с боеприпасами.
Дело было в том, что на тот момент использовались патроны на дымном порохе, и осуществлялся плавный переход на боеприпасы с бездымным порохом, собственно и качество самих патронов, по нынешним меркам, оставляло желать лучшего. Для начала Browning изобрел и воплотил в металле собственными руками три различных модели ружей, которые использовали для перезарядки силу отдачи подвижного ствола. В процессе работы конструктор получил на данные конструкции четыре патента. Проверив все три системы, инженер решил установит третий вариант в качестве основного(так как он был выполнен последний во времени расценивался как наиболее перспективная модель). Удостоверившись в надежной успешной работе своей системы, Browning съездил в New Heaven, на фабрику концернаWinchester(с 1886 года Winchester являлся единственным американским покупателем его продукта). Однако на этот раз, в отличие от предшествующих 44 систем, с радостью приобретенных концерном, дело не пошло.
Этому послужили две причины: первая из которых - консерватизм директора завода T.G.Bennett, который ни как не мог поверить, что подобная инновация, как самозарядное ружье, будет иметь популярность среди покупателей; вторая причина - амбиции Browning’a, который впервые за всю свою карьеру оценил права выпуска своей системы не фиксированной суммой, а процентом от стоимости каждой произведенной единицы оружия. На это компания Winchester никак не могла пойти из-за высоких потерь. В итоге недопонимании, Browning и концернWinchesterбольше не имели общих дел, что, бесспорно, явилось огромным провалом для Winchester’a, пусть и не столь очевидным в то время. Следующая остановка Browning‘a произошла в городе Illion, где размещалась также довольно знаменитое оружейное предприятие Remington, однако и тут инженеру предстояло разочароваться - глава концерна Remingtonумер от сердечного приступа прямо на работе за пару минут до запланированной встречи с Browning’ом. Посчитав, что США не обладает нужным покупательским потенциалом, в начале двадцатого века Browning решил отправиться в Европу, а точнее в Бельгию, в компанию Fabrique Nationale (FN), которая весьма успешно наладила выпуск пистолетов его системы.
В начале 1902 года Browning явился в Бельгию, привезя с собой опытный макет нового оружия. Совет директоров концерна Fabrique Nationaleвстретили известного инженера с большим радушием и радостью, а после исследования опытных образцов конструкторами фирмы без всяких пререканий приняли абсолютно все его условия по передаче прав на выпуск и продажу нового ружья. Следует упомянуть, что сам Browning так верил в успех своего нового проекта, что он заказал огромную партию в 10000 ружей (потратив на это свои средства) для продажи в США. Как бы это странно не звучало, но прогнозы инженера оказались правдивыми - вся закупленная партия ружей продалась в США менее чем за год, что было фурорным прорывом для того времени. Производство оружия в Бельгии проходил довольно интенсивными темпами, однако в скором времени в США начали повышаться тарифы на импорт, и ввозится бельгийские ружья для продажи в США перестали ввиду экономической невыгодности.
Тогда в 1906 году Browning попросил бельгийцев передать ему некоторую долю прав на производство и торговлю новым ружьем на территории США компании Ремингтон. Это было выполнено, и в этом же году на рынках США появилось самозарядное ружье Remington Model 11, которое практически не имело отличий от бельгийского прототипа.
Ружье конструкции Browning’a, которое получило наименование Browning Auto-5(иногда назвалось просто A-5), представляло собой одно из самых удачных и популярных ружей не только определенного периода, а всего двадцатого века. Предприятие Remington до середины прошлого века произвела около 800 000 единиц ружей серии 11, а в период 1949 – 1967 годов осуществлялся выпуск многотысячными тиражами облегченной модели 11-48, которая имела довольно "обтекаемую" конструкцию ствольного короба. Производство "европейской" серииБраунинг Ауто-5(до 1974 года выпуск осуществлялся в Бельгии, а с 1974 года и до снятия с серийного производства в 1999м лицензированное производство происходило в Японии на заводе Miroku) зашкалил за два миллиона единиц. При всем этом устойчивость и надежность ружья так высока, что по сей день можно встретить охотников с самозарядными ружьями Browning’a, которые были выпущены и проданы еще до Первой Мировой войны. Более или менее точные копии ружья системы Browning’a и клоны в разные времена производили в итальянских компаниях Franchi и Breda, в американской- Savage; в России по сей день производится ружье, которое имеет приличное сходство с Browning’ом (ружье МЦ 21-12).
Если говорить о применении ружей Remington model 11 и Browning Auto-5 как боевого оружия, а не как охотничьего, то в этой области первенство держат американцы. Ружья Remington model 11производились серийно в отдельных вариантах для полицейских и охранных подразделений, стволы которых сравнительно коротки и имеют цилиндрическую сверловку. Помимо этого, в годы Второй Мировой войны оружие серии Remington model 11 применяли для начального обучения бомбардировщиков, бортовых стрелков ведению стрельбы по быстродвижущимся мишеням. В Европе главным пользователем боевых типовBrowning’ов была Английская армия, которая в пятидесятых годах использовала ружья серии Browning Auto-5 бельгийского производства, индексированныеномером L32A1 в боевых действиях против партизанских отрядов в джунглях Малайи (британцы переняли опыт американцев, которые достаточно успешно использовали ружья в джунглях на архипелагах в Тихом океане против японцев во время Второй Мировой войны).
Самозарядное ружье Browning Auto-5 гладкоствольного типа функционирует за счет работы энергии отдачи во время длинного хода ствола. После произведения выстрела ствол, крепко сцепленный с затвором, на полную длину хода откатывается назад, после чего затвор стопорится в заднем состоянии; запирающая личинка, которая расположена в затворе, освобождает ствол, а тот под
действием своей возвратной пружины (расположена снизу ствола, вокруг трубы магазина) приступает к движению вперед. Использованная гильза продолжит находиться на зеркале затвора и после того, как ствол отправится вперед на достаточное расстоянии. Гильза вылетает наружу через окошко в ствольном коробе. После того, как ствол придет в переднее положение, он начнет воздействовать на задержку затвора, тем самым освобождая его. Под воздействием ложи, которая размещена в шейке возвратной пружины затвор снова движется вперед, начиная подхватывать с подавателя следующий боеприпас и дослав его тем самым в ствол. В конце всего наката затвора, запирающая личинка, размещенная в нем, раскачивается вверх, так, что зафиксированный у нее наверху боевой упор входит в зацепление с вырезом в хвостовике ствола, жестко запирая патронник.
В схеме ружья Browning’ом введена конструкция торможения ствола, которая обеспечивает стабильную, стандартную скорость отката подвижной группы для достаточно широкого диапазона боеприпасов. Эта система заключается в некотором количестве фрикционных кольцах, которые расположены между возвратной пружиной ствола и обволакивающим трубу подствольного магазина направляющим кольцом ствола. Чем больше сила отдачи боеприпаса (а отсюда следует и начальная скорость отката ствола) - тем интенсивнее фрикционное кольцо сдавливается нагнетающим его конусообразную часть снаружи регулировочным кольцом, делая тем самым больше трение между самим магазином и кольцом, вводя добавочную мощь, способствующую торможению. В ружьях, которые рассчитаны на боеприпасы типа "Магнум" таких фрикционных колец в идеале два (надежная стрельба обычными патронами гарантируется при удалении одного из колец). Такая конструкция крайне чувствительна к смазке фрикционного узла (смазка наружной поверхности трубы магазина), однако осуществляя должный уход и регулировку, вы обеспечиваете себе крайне надежную работу оружия. УСМ ружья куркового типа, кнопочный предохранитель размещен у основания спусковой скобы.
Питание патронами реализуется из подствольного магазина трубчатого типа, который восполняется через окошко в дне ствольного короба. Объем магазина составляет 4 патрона, а пятый может быть заряжен в ствол. Ружья бельгийского производства имеют на левой стороне ствольного короба рычажок экстракции магазина, при активации которого прерывается подача патронов из магазина на лоток подавателя. Это дает возможность проворно заменить боеприпас в стволе на иной (например, пулевой снаряд вместо дробового или наоборот). В ружьях концерна Remmington такой механизм не был предусмотрен. В комплектацию Browning’a в зависимости от модификации ружья и
времени выпуска могли входить фиксированные либо сменные дульные сужения (чоки), различной длины, стволы с прицельной планкой или без нее. Деревянная ложа также имела различную форму шейки приклада, качество и отделку дерева и т.п.
Ружье FABARMSDASS Tactical
Ружье гладкоствольного типа итальянского предприятия FABARM серии SDASS (Special Defense And Security Shotgun - специальное ружье для защиты и безопасности).
Тип помповый
Калибр 12, патронник 76мм
Длина -
Длина ствола 510 мм
Вес 3 кг.
Магазин 7 патронов
Ружье гладкоствольного типа итальянского предприятия FABARMсерии SDASS (Special Defense And Security Shotgun - специальное ружье для защиты и безопасности), как видно из наименования, спроектировано для правоохранительных служб, служб безопасности, а также для частных лиц в качестве средства личной обороны и в спортивно - практических целях (всяческие виды спортивной стрельбы). Линейка ружей FABARM SDASS включает в себя достаточно большое число различных моделей, которые отличаются лишь аксессуарами, длиной ствола, отделкой, не имея при этом принципиальных различий. Ружье базовой комплектации обладает 51 сантиметровым стволом, однако по специальному заказу правоохранительных органов производится модель ружья с 46 сантиметровым стволом (линия FABARM SDASS Martial) и 36 сантиметровым стволом (линия FABARM SDASS Ultra-short). Ружья серии FABARM SDASS сочетают в себе одновременно сравнительно высокое качество, достаточную надежность и при всем этом умеренную цену.
В ружьях FABARM SDASS использована схема ручной перезарядки с цевьем продольно – скользящего типа (так называемый "помповый" тип перезарядки). Запирание ствола реализуется при помощи качающейся личинки, которая размещена в затворе и входит в боевом положении в паз в хвостовике ствола. Ствольный короб ружья исполнен из высокопрочного алюминиевого сплава, фурнитура (в том числе ложа и цевье) производятся из пластика, крайне устойчивого к ударам и прочим механическим повреждениям. Питание патронами осуществляется из подствольного магазина трубчатого типа. Магазин обладает емкостью в 7 патронов (стандартный вариант). Характерная особенность стволов ружей FABARM SDASS - фирменная сверловка TriBore с варьирующейся по длине шириной канала ствола. Данные отверстия предназначены для уменьшения ощущаемой отдачи и улучшения осыпи дроби или картечи на цели. Помимо этого, стволы могут быть снабжены дульным тормозом-компенсатором либо сменными чоками.
Тип помповый
Калибр 12, патронник 76мм
Длина -
Длина ствола 510 мм
Вес 3 кг.
Магазин 7 патронов
Ружье гладкоствольного типа итальянского предприятия FABARMсерии SDASS (Special Defense And Security Shotgun - специальное ружье для защиты и безопасности), как видно из наименования, спроектировано для правоохранительных служб, служб безопасности, а также для частных лиц в качестве средства личной обороны и в спортивно - практических целях (всяческие виды спортивной стрельбы). Линейка ружей FABARM SDASS включает в себя достаточно большое число различных моделей, которые отличаются лишь аксессуарами, длиной ствола, отделкой, не имея при этом принципиальных различий. Ружье базовой комплектации обладает 51 сантиметровым стволом, однако по специальному заказу правоохранительных органов производится модель ружья с 46 сантиметровым стволом (линия FABARM SDASS Martial) и 36 сантиметровым стволом (линия FABARM SDASS Ultra-short). Ружья серии FABARM SDASS сочетают в себе одновременно сравнительно высокое качество, достаточную надежность и при всем этом умеренную цену.
В ружьях FABARM SDASS использована схема ручной перезарядки с цевьем продольно – скользящего типа (так называемый "помповый" тип перезарядки). Запирание ствола реализуется при помощи качающейся личинки, которая размещена в затворе и входит в боевом положении в паз в хвостовике ствола. Ствольный короб ружья исполнен из высокопрочного алюминиевого сплава, фурнитура (в том числе ложа и цевье) производятся из пластика, крайне устойчивого к ударам и прочим механическим повреждениям. Питание патронами осуществляется из подствольного магазина трубчатого типа. Магазин обладает емкостью в 7 патронов (стандартный вариант). Характерная особенность стволов ружей FABARM SDASS - фирменная сверловка TriBore с варьирующейся по длине шириной канала ствола. Данные отверстия предназначены для уменьшения ощущаемой отдачи и улучшения осыпи дроби или картечи на цели. Помимо этого, стволы могут быть снабжены дульным тормозом-компенсатором либо сменными чоками.
P.S.
Российские модели будут чуть позже.
