При словах «отечественное производство » у меня в голове всплывает картина полуразрушенного цеха с протекающей крышей и ржавыми лестницами, криво уходящими под потолок. Какого же было мое удивление, когда я оказался в Комсомольске-на-Амуре в цеху, где производят самолеты Сухой Суперджет100 - абсолютно чистый цех, который надраивают 4 раза в день полотером, предупреждающие таблички у каждого люка, аккуратно одетый персонал:

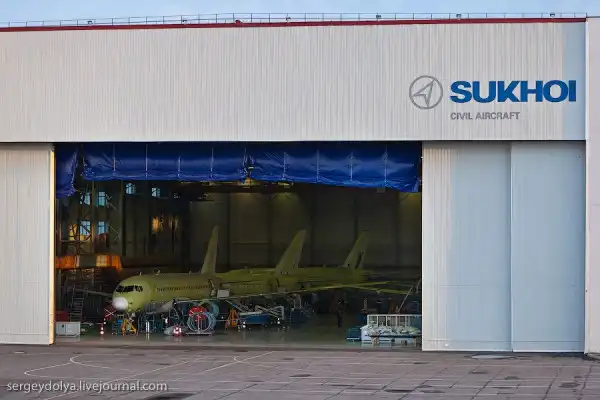

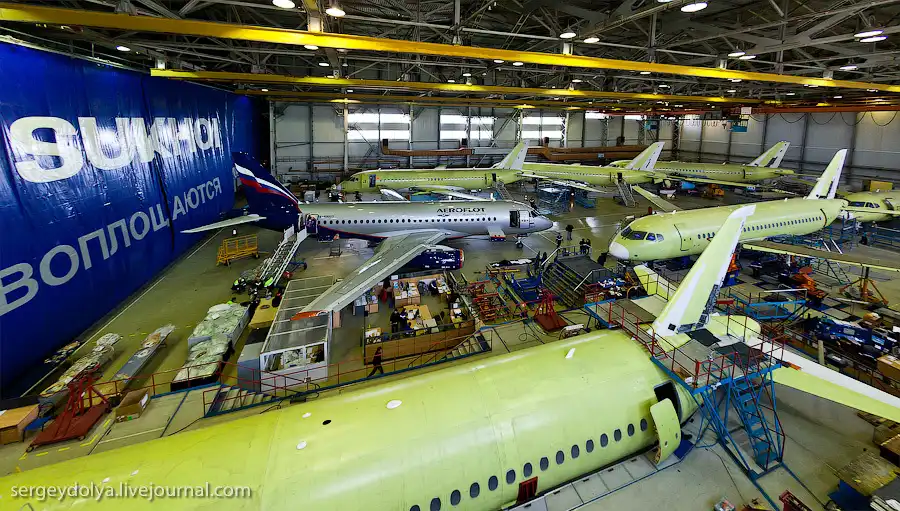

Данное фото - цех окончательной сборки КнАФ ЗАО ГСС. Т.е. не КнААПО, хотя на остальных фото - только КнААПО. На фото видны все 6 сборочных мест (платформ)
На заводе работает около 12 тысяч человек, и производство разделено на 2 площадки. На первой из алюминиевых заготовок изготавливают фюзеляж, а на второй к нему прикрепляют крылья, устанавливают в самолет всю авионику и двигатели.
Сегодня я покажу вам, как кусок алюминия превращается в самолет:
На фото собранный отсек Ф-2 в котором производится монтаж пола. На заднем плане — линия сборки отсеков.
В самом начале хочу выразить огромную благодарность PR службам Сухого и ОАК за возможность попасть на это производство. Снимать здесь запрещено, но для нас сделали исключение:

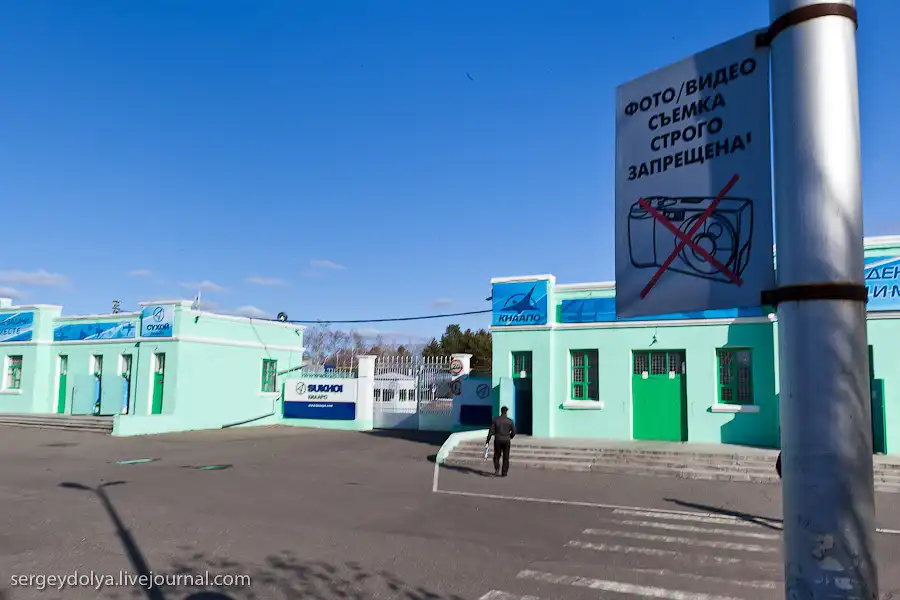

Собственно проходные КнААПО. Всё как положено, решётки, пропуска и охрана с пистолетами.
Современные самолеты создаются «в цифре». Из Москвы в Комсомольск-на-Амуре по сети передают электронные модели деталей и агрегатов самолетов. Инженеры завода пишут программы для станков с ЧПУ и адаптируют чертежи к производству. То есть, они получают из Москвы электронные модели, а дальше самостоятельно разрабатывают оснастку, инструмент и технологические процессы для изготовления этих деталей.Кстати, самолет Сухой Суперджет стал первым российским самолетом, полностью созданным на основе цифровых технологий, что позволило сократить время процесса подготовки его производства на 2 года:

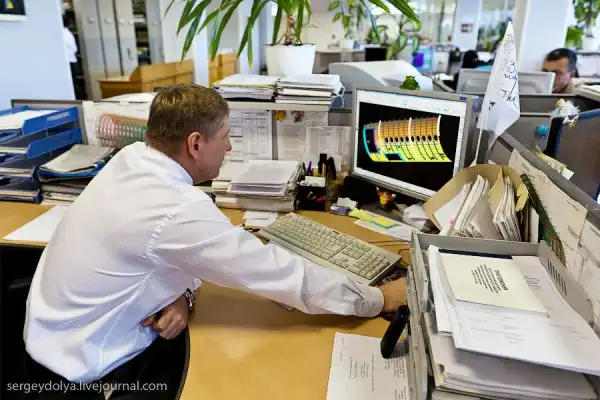

На фото Отдел Электронно-Цифрового Моделирования и Управляющих Программ. На мониторе одна из панелей фюзеляжа. Скорее всего правая Ф-2.
Начинается все с цеха механической обработки, куда подвозят увесистые алюминиевые заготовки и превращают их в детали будущего самолета:

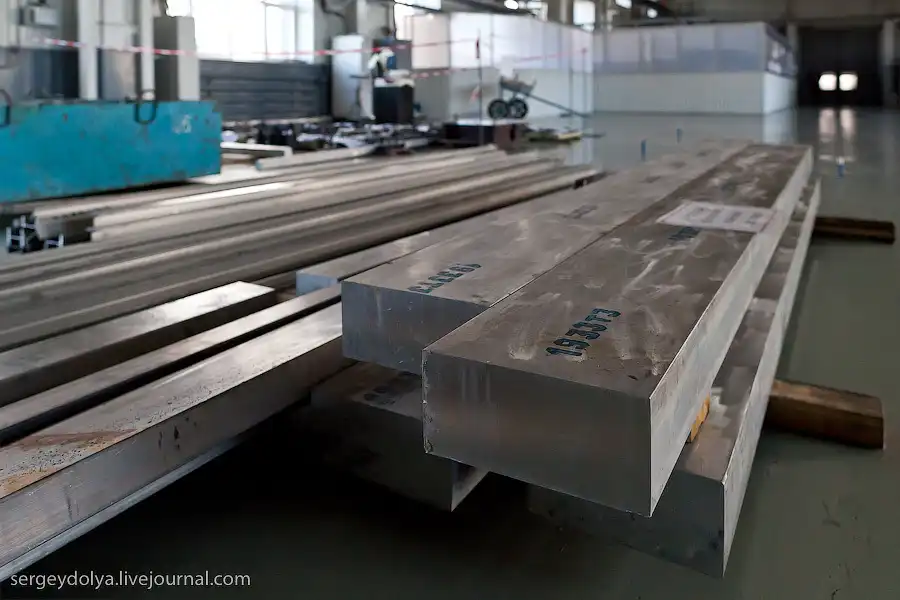

Заготовки для деталей. Все промаркированы маркой материала. 1933 - один из самых капризных алюминиевых сплавов при обработке на фрезерных станках.
В цехе стоят огромные полностью закрытые станки с ЧПУ:
Станок DMF-360 и заготовки для деталей. 3600 мм длина стола 3-х координатный. Хороший станочек...
Всего таких станков для производства Суперджета было закуплено более 30 штук:

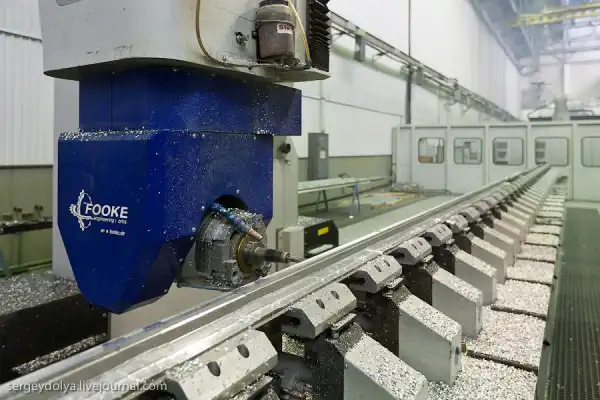

Станок Endura фирмы Fooke, используется для фрезерования стрингеров. Высокоскоростной.

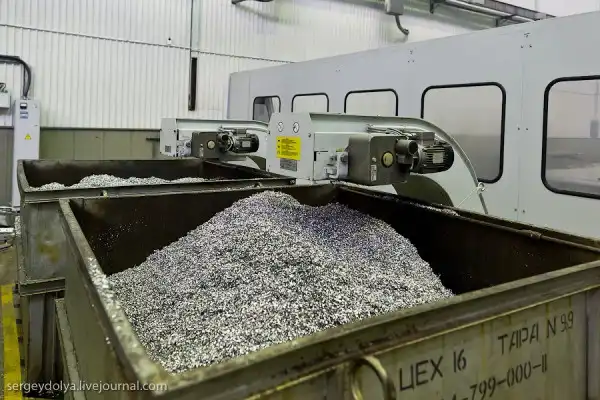

Вся стружка из станков автоматически попадает по стружкопроводу в контейнеры и уходит на переработку:
Заготовка зажимается на поворотном столе и обрабатывается по программе без участия человека:
Горизонтально-фрезерный обрабатывающий центр MAG-3. Отличный станок, с его помощью сократили время фрезерования сегментов шпангоутов.

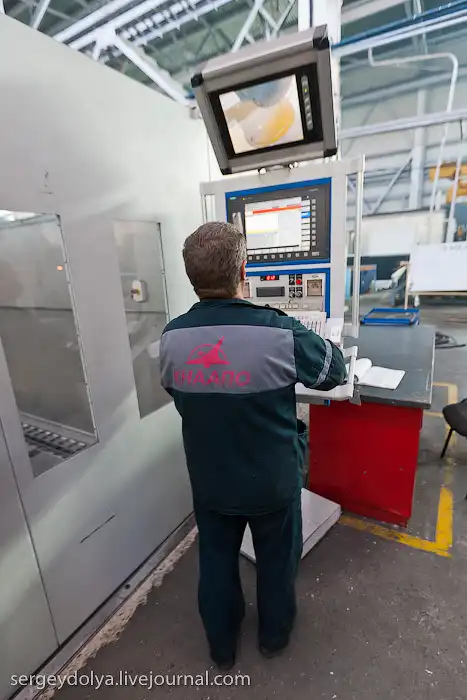

Оператор станка стоит снаружи и наблюдает за процессом по монитору. Отсюда же происходит и все управление:
Оператор станка Forest-Line Vstar смотрит за процессом фрезерования детали.
Вручную лишь устанавливают заготовки:
Оператор станка DMU-80 Monoblock возится с фрезерным приспособлением на потеху почтенной публике. Видна деталь в процессе обработки.
Однажды у Микеланджело спросили, как он создаёт свои скульптуры. Он ответил: "Очень просто, я беру камень и отсекаю все лишнее". Подобно великому итальянскому творцу, станки Сухого отсекают острыми фрезами весь лишний метал:
Станок DMF-360A. Видна деталь в процессе обработки. Если не изменяет зрение, то это 6-я установка.
Станки могут фрезеровать очень сложные по форме и большие по размеру детали, благодаря программам, написанным инженерами КнААПО:
Фрезеруется стрингер, на том самом Endura Fooke. Видны зажимные приспособления станка, заготовка в виде профиля, шпиндель с установленной в термооправку фрезой.

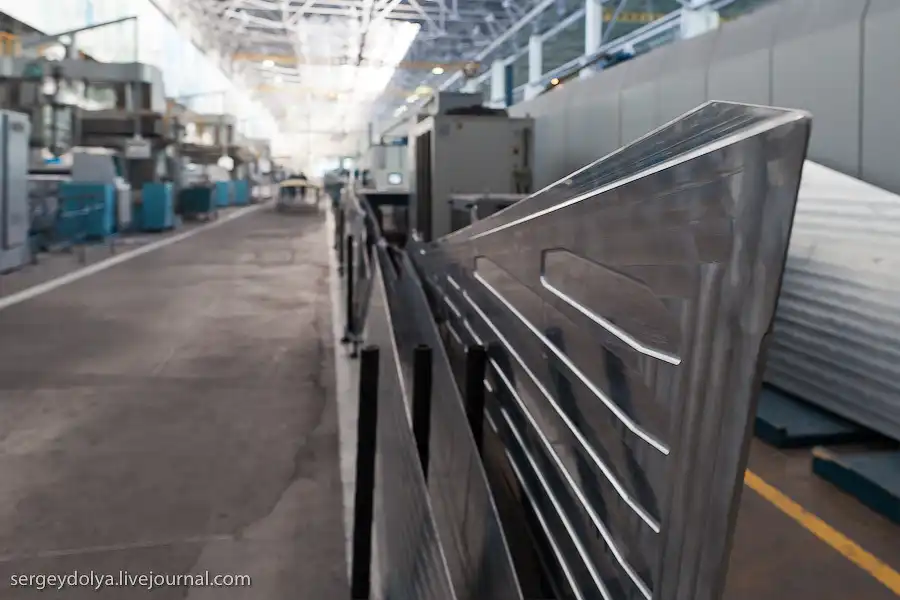

Все, что выглядит как штамповка, на самом деле было «выстругано» из большого куска алюминия на фрезеровочных станках. Сразу поясню: штамповка дешевле когда счет идет на тысячи экземпляров. При изготовлении сотни самолетов в год штамповка не столь оправдана. К тому же при фрезеровке не нарушается структура металла.

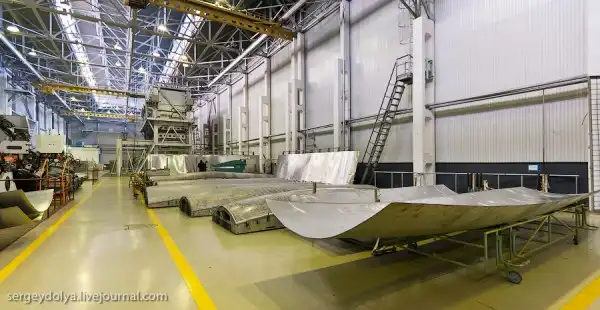

Готовые обшивки крыла, рядом станок Forest-Line Vstar.
В фюзеляже самолета более 40 тысяч заклепок и еще 15 тысяч в крыле. Сверление отверстий в панелях крыла и фюзеляжа производится на лазером:

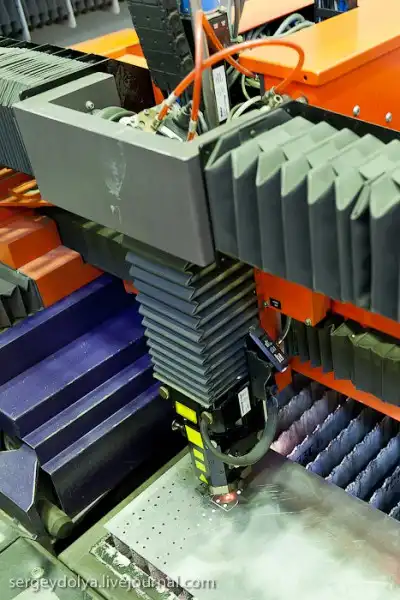

Станок лазерной резки Bysronic Bystar. Изготовление разной мелочи.

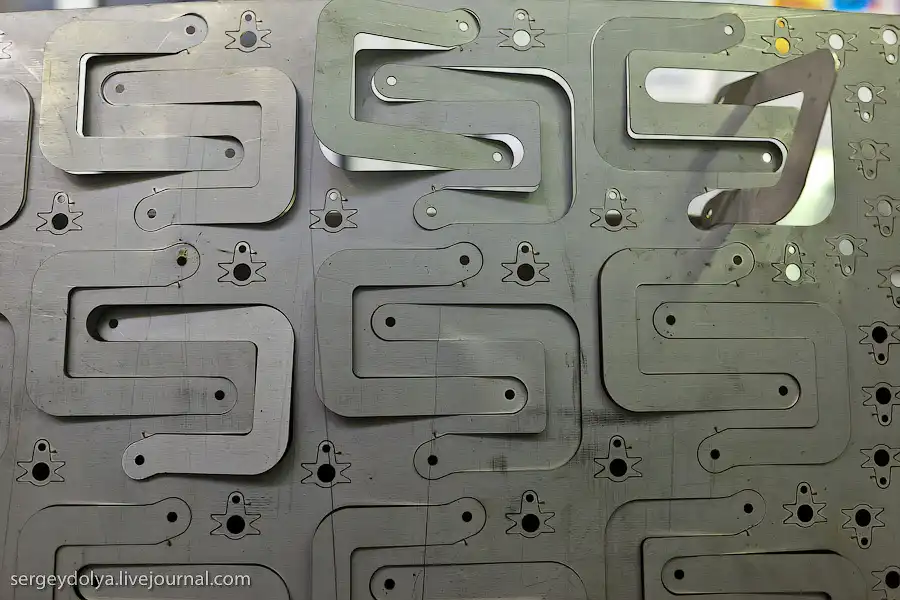

Также лазером вырезают мелкие детали:

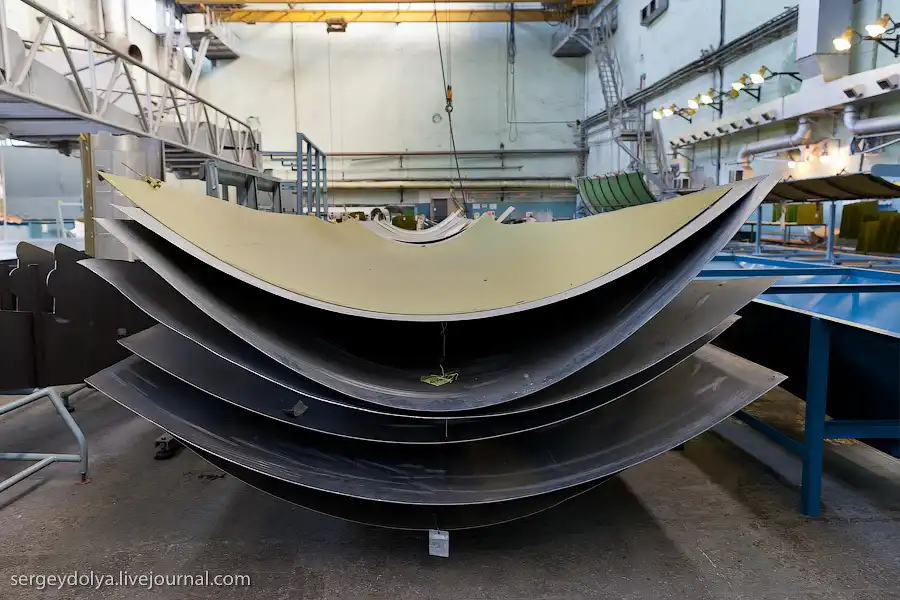

В самолете практически нет прямых деталей. Для придания нужной кривизны используют набор форм для обтяжки на специальном прессе:

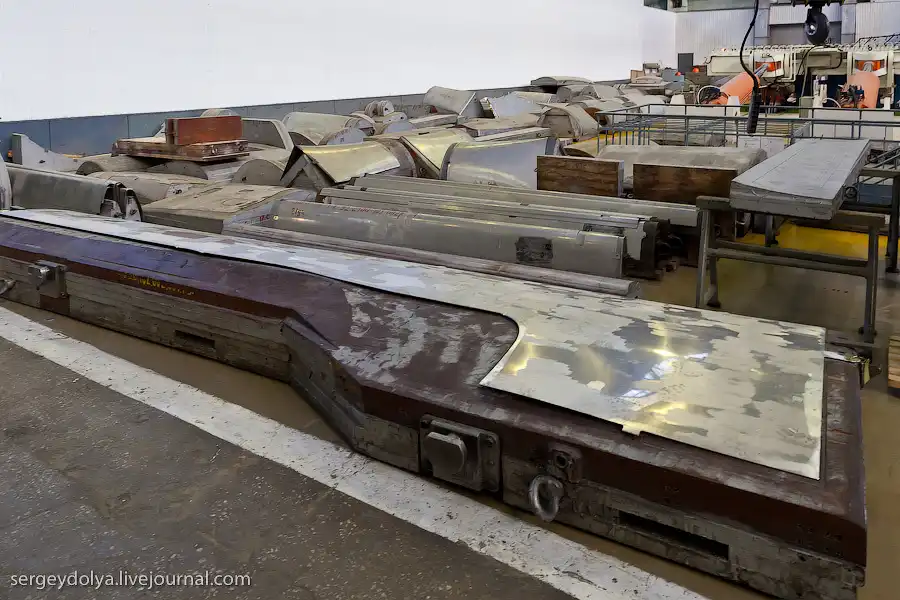

"Болванки" для формовки обшивок. На заднем плане Поперечно обтяжной станок с ЧПУ.
Ещё один участок для формовки. Слева виден продольно обтяжной станок с ЧПУ.

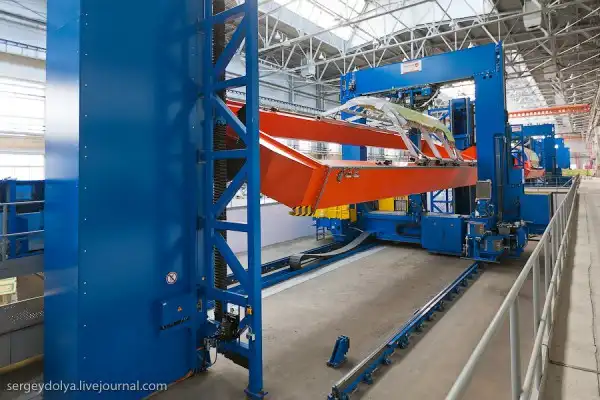

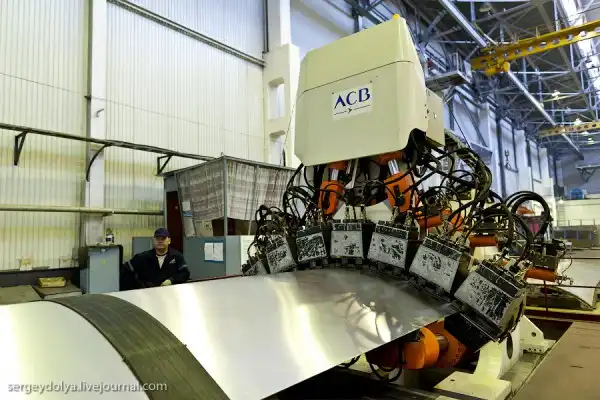

Деталь устанавливают в пресс, прижимают ремнями и по программе прикладывают усилия, необходимые для её формообразования:
Собственно сам станок и деталь в процессе формообразования. После формообразования деталь размещают на спец приспособлении стол POGO и фрезеруют наружный контур обшивки в размер, т.е. без тех.припуска, а также сверлят сборочные отверстия.

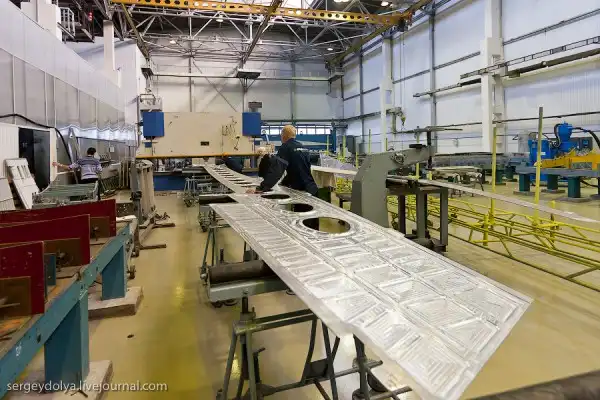

Обшивки крыла доводят до нужной формы на отдельном прессе в ручном режиме:
Формовка левой нижней центральной обшивки крыла.
Изготовленные обшивки крыла контролируются на специальном стенде с набором шаблонов. Отклонение 14-метровых обшивок крыла должно быть не более +/- 1 мм:
Контрольное приспособление, для контроля отклонений обшивок крыла.

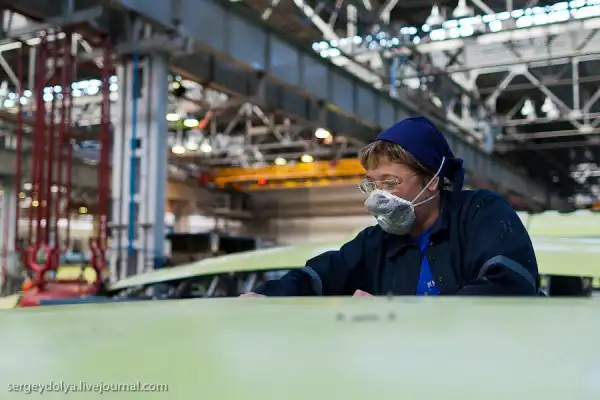

После того, как детали приобрели нужную форму, их покрывают грунтом для защиты от коррозии:

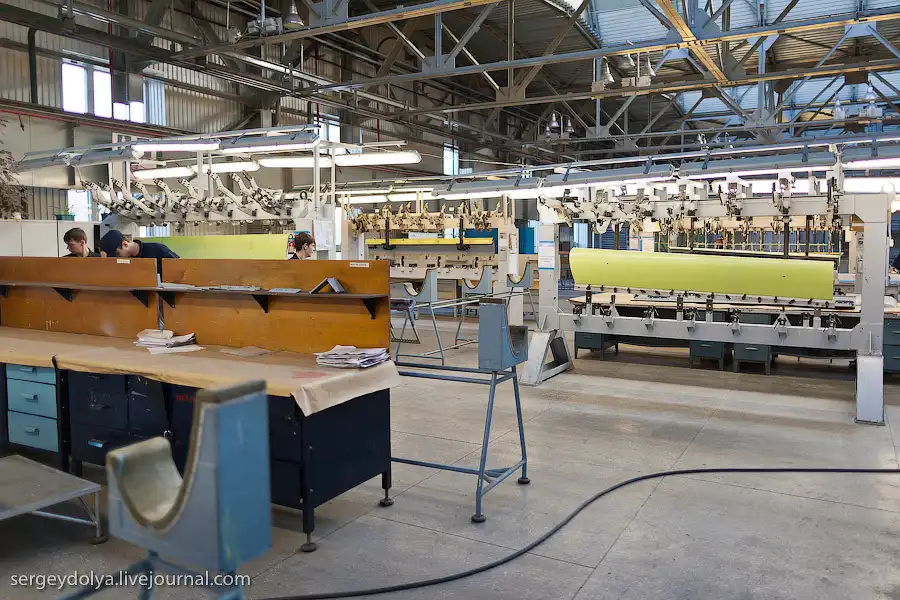

Участок сборки секций предкрылка.

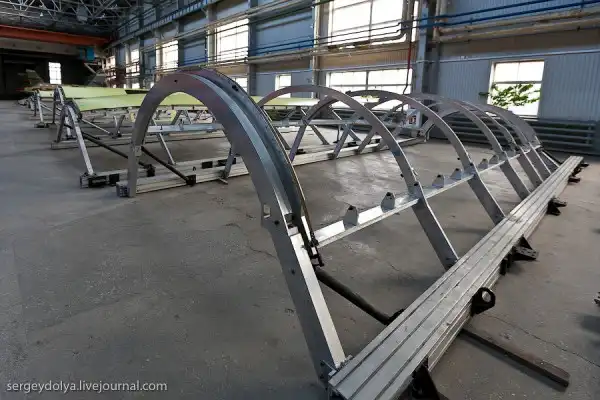

Для каждой панели фюзеляжа существует своя оснастка, называемая "палетой":
Новые палеты для клёпки панелей фюзеляжа.
Закрепленные в палетах панели попадают на станки автоматической клепки. В каждом самолете примерно 55 000 заклепок:
Все 4 клёпальных автомата. На первом — панель Ф-3 боковая левая.
Весь процесс полностью автоматизирован и управляется парой человек:
Рабочее место операторов станка — космос просто.

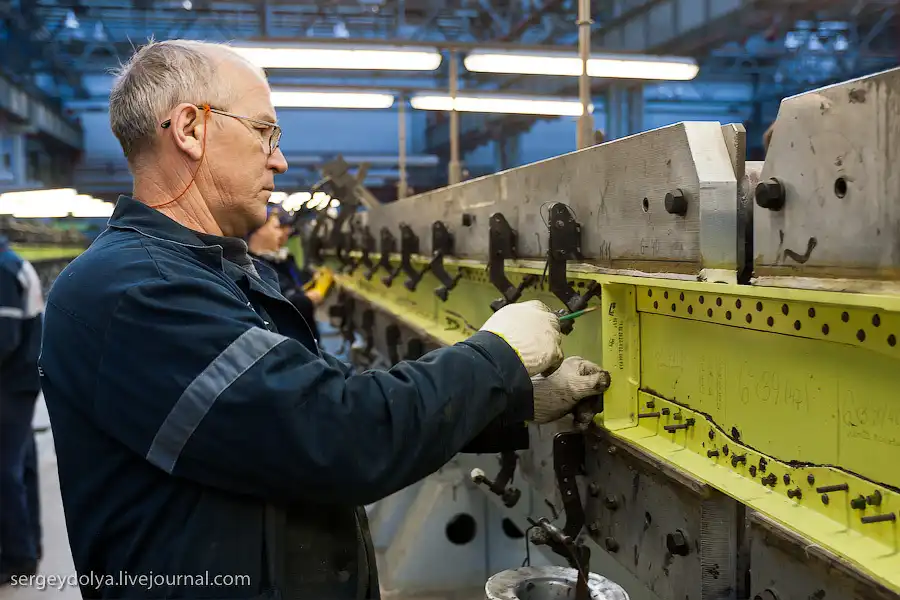

Разметка установки технологического крепежа производится вручную:
Чегой-то размечают. Позиционирование клёпального автомата производится по технологическому крепежу устанавливаемому в сборочные отверстия. Да, сборка панелей фюзеляжа — аки сборка конструктора на приспособления укладывают стрингера, сверху обшивку и вытяжными заклёпками по сборочным отверстиям собирают. Отверстия диаметром 3,1 мм заклёпка 2,7мм.

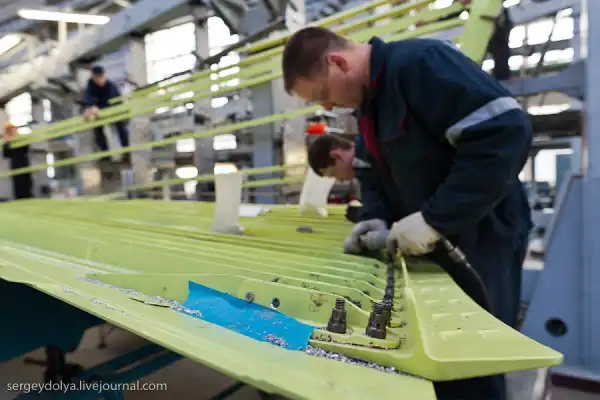

Автомат пока не может полностью заменить человека, и некоторые места для клепки приходится размечать рабочим:
Доклёпочные работы. На автомате всех заклёпок не установишь.
После стыковки фюзеляж устанавливается в эстакаду внестапельных работ, где производится его окончательная сборка:

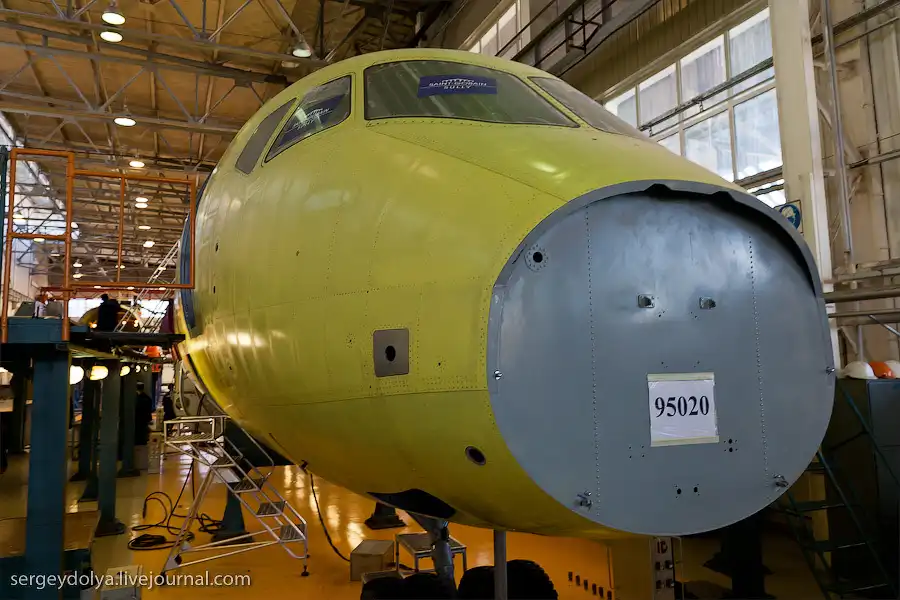

По номеру видно, что идет сборка 20-го самолета:
Отверстия болтовых соединений обрабатывают специальным образом, чтобы не было люфта:
Чем плотнее стык, тем больше ресурс у детали:

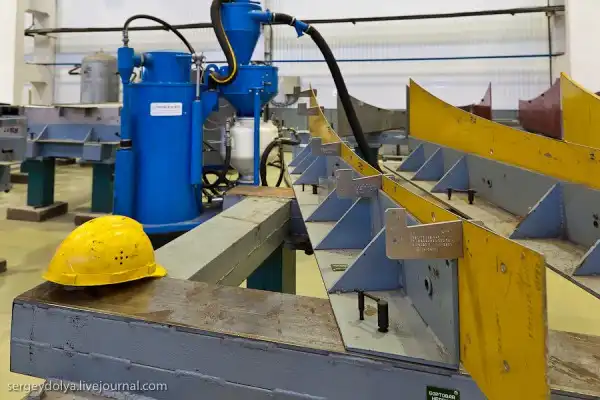

Стапель сборки лонжерона крыла:

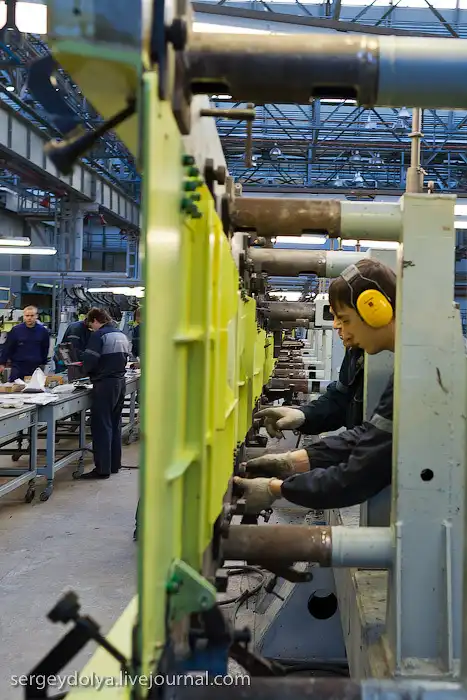

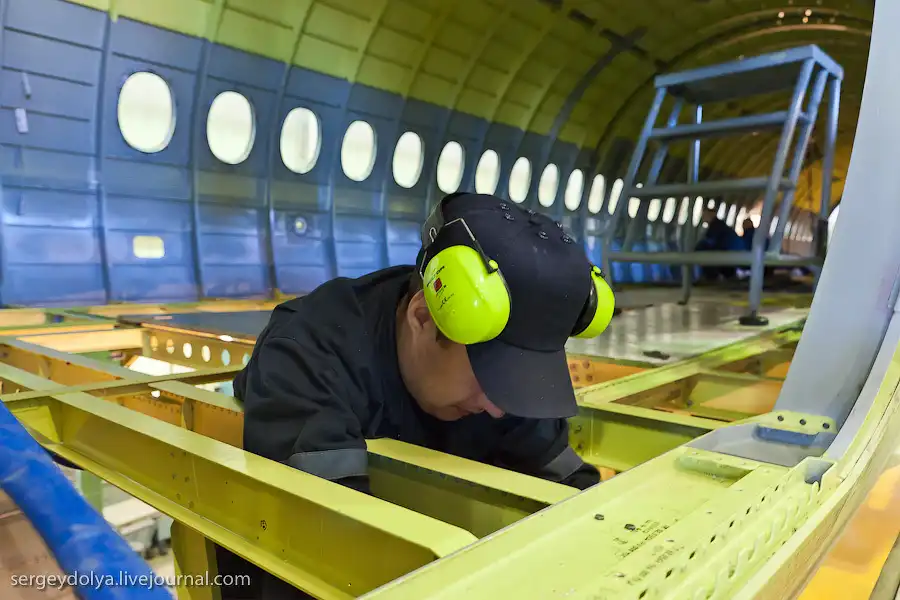

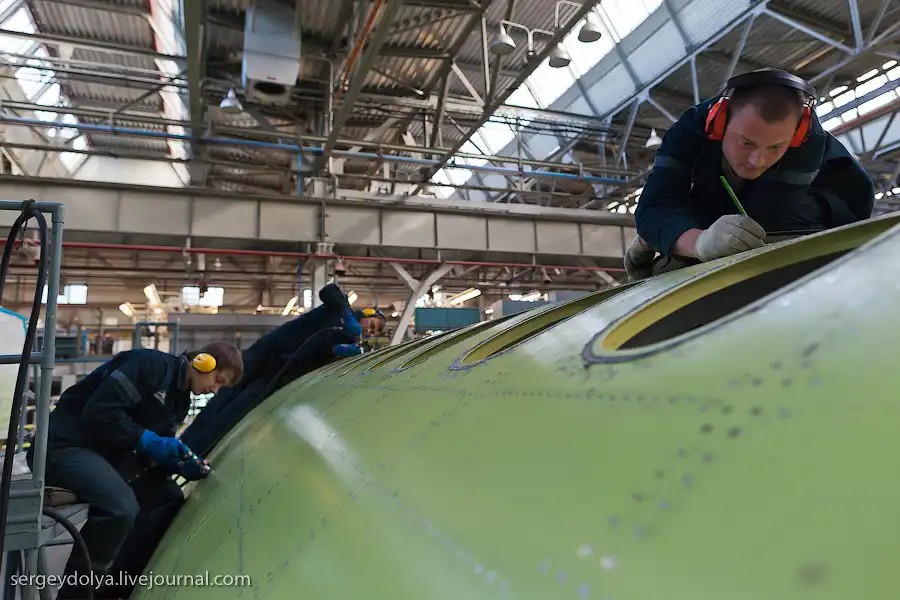

Наушники - обязательный элемент для техники безопасности труда при ручной клепке:

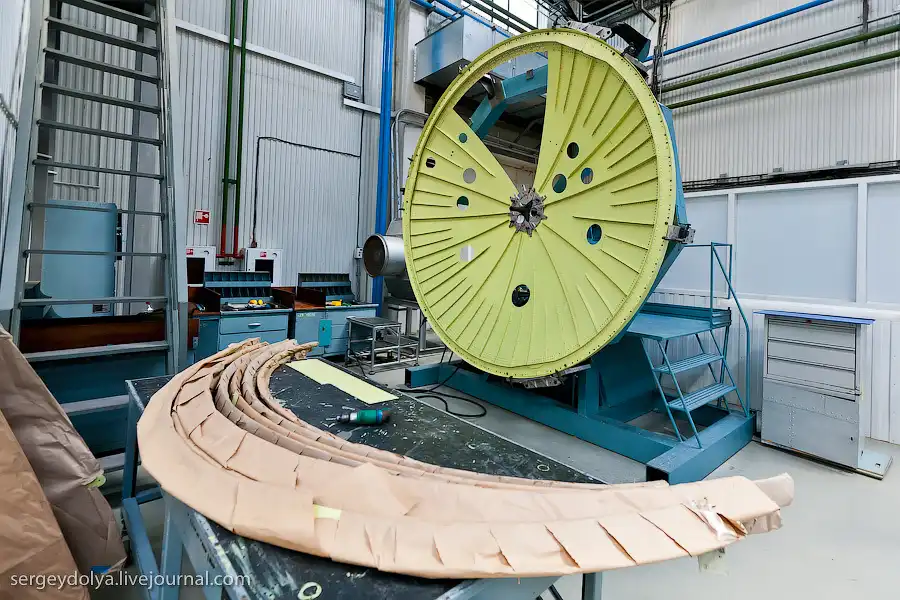

Шпангоут, который завершает пассажирский салон и отделяет его от хвостовой части, где расположена вспомогательная силовая установка (ВСУ):
Гермошпангоут. Завершает Ф-4. За ним уже зона ответственности НАПО — отсеки Ф-5 и Ф-6.
Центроплан - центральная часть крыла самолёта. К нему присоединяют крылья, а внутри него расположен бензобак:
"Бензобак" - это да...
Цех, в котором собирают крылья:
Линия сборки крыла,

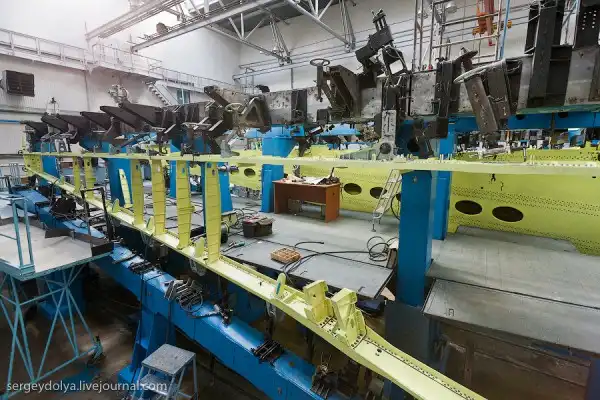

В стапеле производится установка лонжеронов и нервюр крыла:
Стапели сборки крыла. Видны 1-ый и 2-ой лонжерон и нервюры.

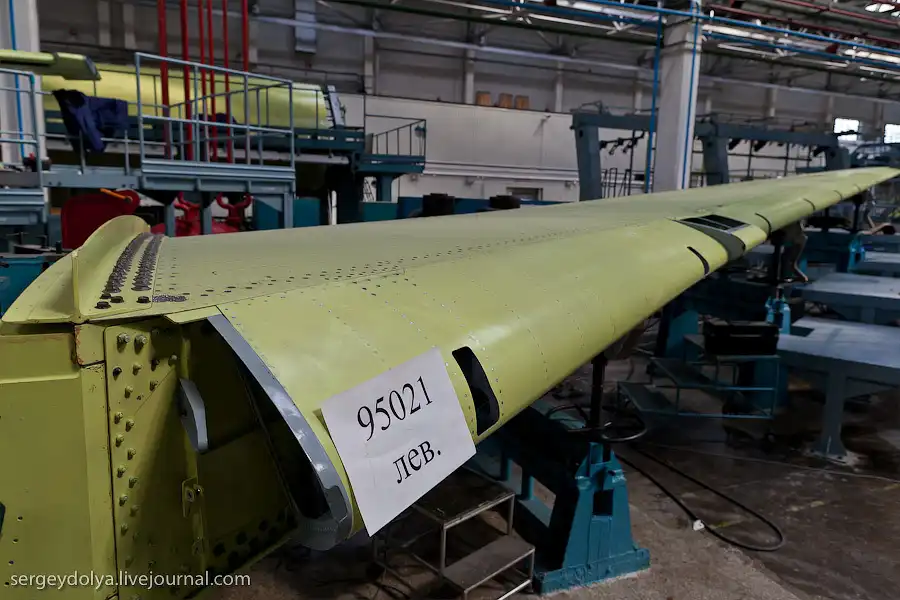

Номер 95021 обозначает, что это отъемная часть крыла для самолета с порядковым номером №021. Всего Сухой произвел уже 11 самолетов:
Стенд предварительной стыковки.
На нижней поверхности крыла оставляют люки для доступа внутрь крыла и его обслуживания в процессе эксплуатации самолёта:
Стапель сборки левой ОЧК, видна корневая нервюра.

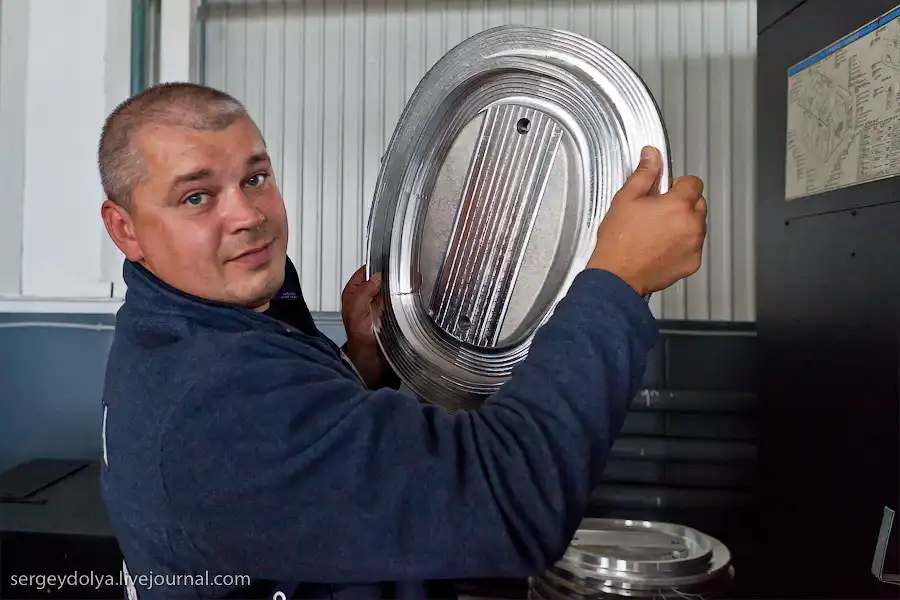

Все они закрываются подобными съемными крышками:
Крышка для технологических отверстий в нижней панели крыла.

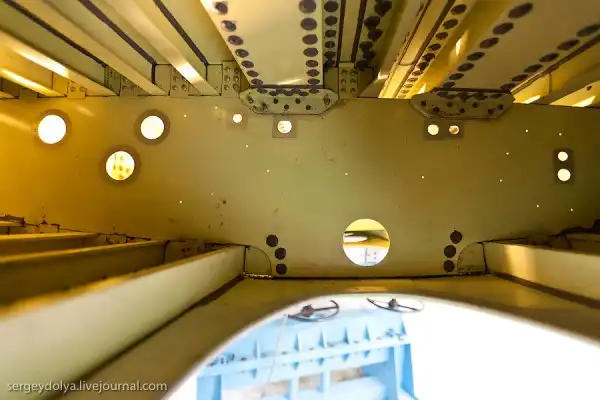

Внутренние полости крыла, также как и центроплан, используют в качестве топливного бака:

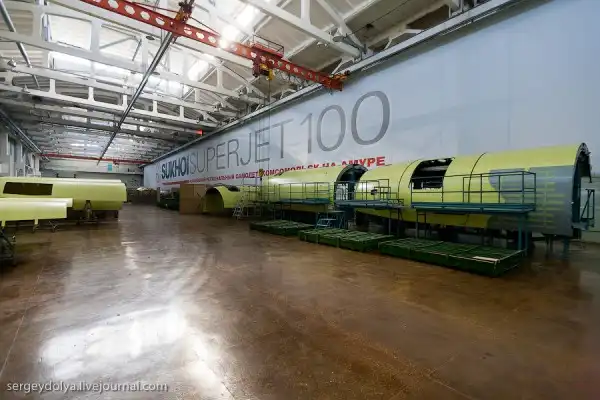

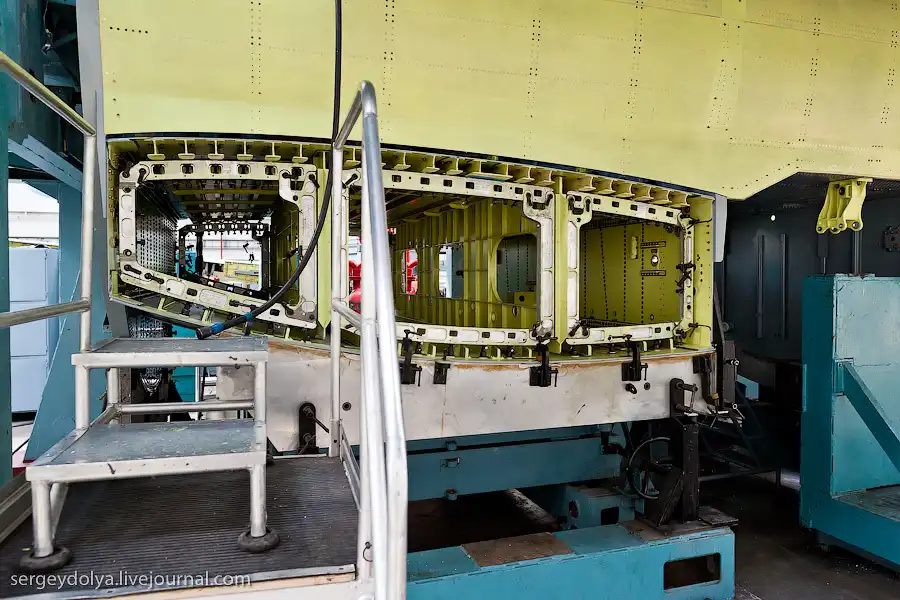

В этом цехе собирают отсеки фюзеляжа, которые затем стыкуют между собой:
Линия сборки отсеков. На переднем плане собранные в половину отсека Ф-4 боковая правая и нижняя панели.

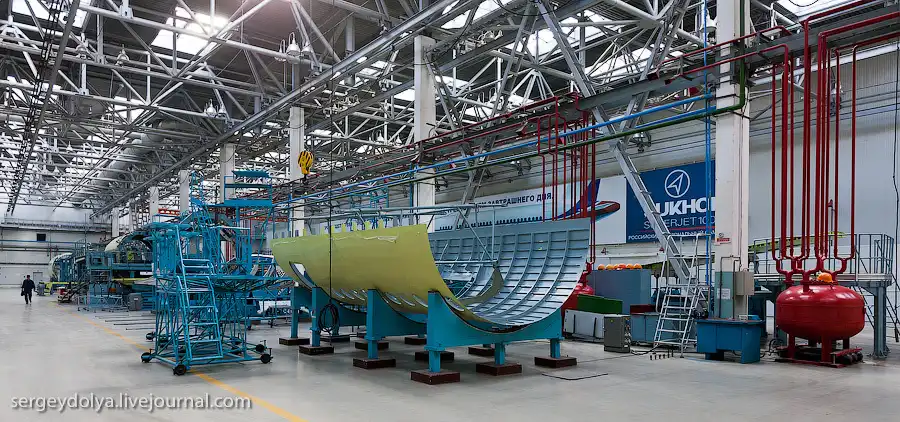

Состыкованные панели фюзеляжа перед передачей в цех изготовления отсеков фюзеляжа:

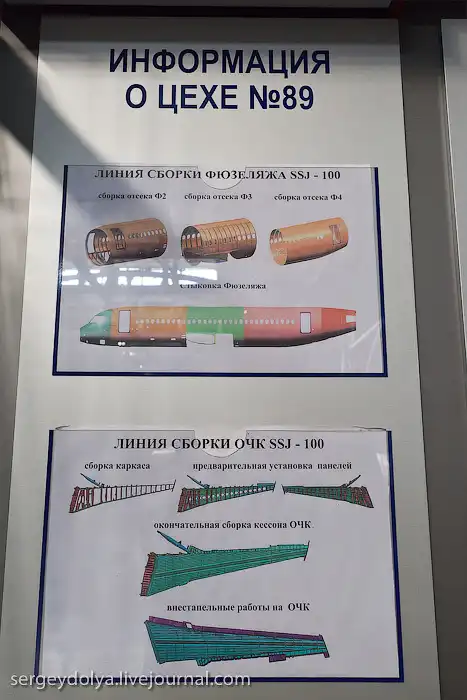

В каждом цехе на стене висит подробная информация о том, что в нем собирают:

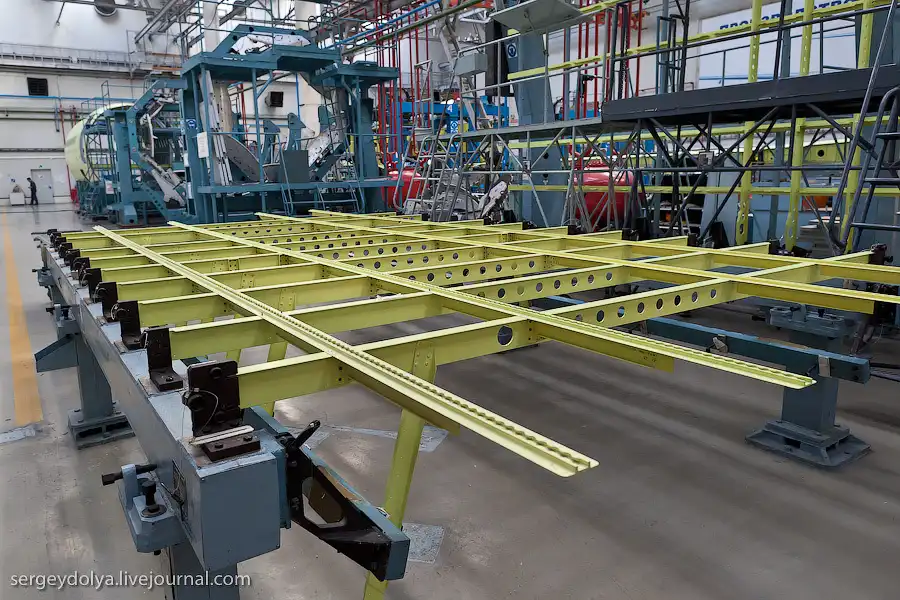

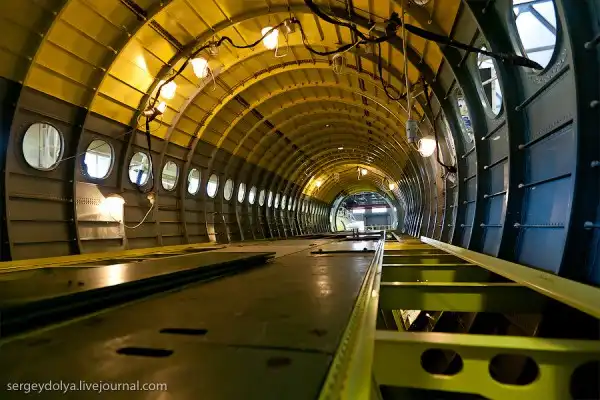

Здесь же собирают будущий пол самолета с рельсами для кресел:
И устанавливают его в фюзеляж:
После установки его накрывают технологическим полом:
Под ним расположен багажный отсек:

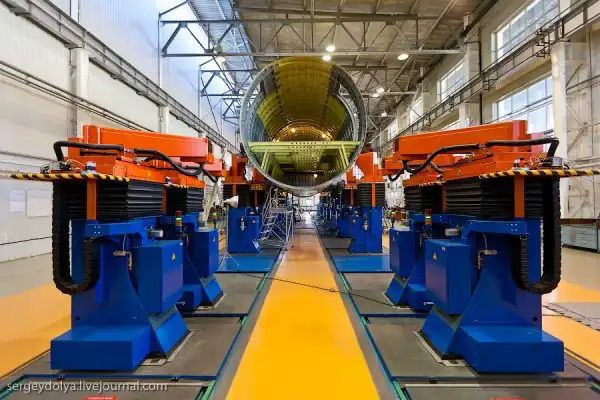

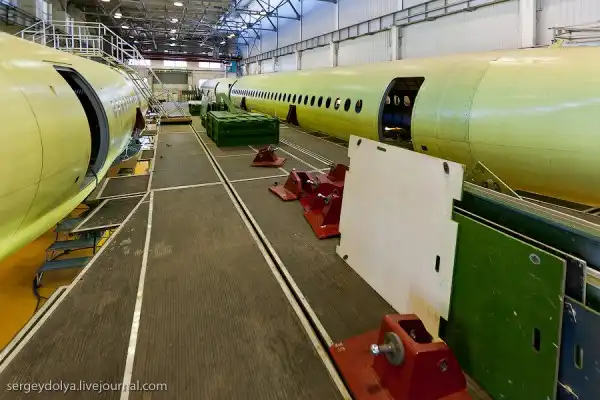

Секции фюзеляжа стыкуются автоматически на стенде:
Таких стендов пока нет ни на одном другом российском заводе, включая военные:
Стенд стыковки отсеков фюзеляжа. Видны состыкованные отсеки Ф-2, Ф-3, Ф-4 от НАПО ещё не поступили Ф-1 и Ф-5.
В следующем посте читайте рассказ о втором цехе Сухого, где самолеты окончательно собирают и отправляют в небо. Кроме неба будут девушки и, естественно, самолеты. Stay Tuned!
