«Близкое знакомство» с новейшим танком Т-14 «Армата»
Несмотря на то, что новейший российский танк Т-14 «Армата» уже был показан без элементов маскировки от любопытных глаз, остается еще масса вопросов касательно данной бронемашины. Более подробно рассмотреть «Армату» решил один из блогеров.
Судя по фото, башня танка "необитаема", так как люков в ней нет (все люки находятся в корпусе).

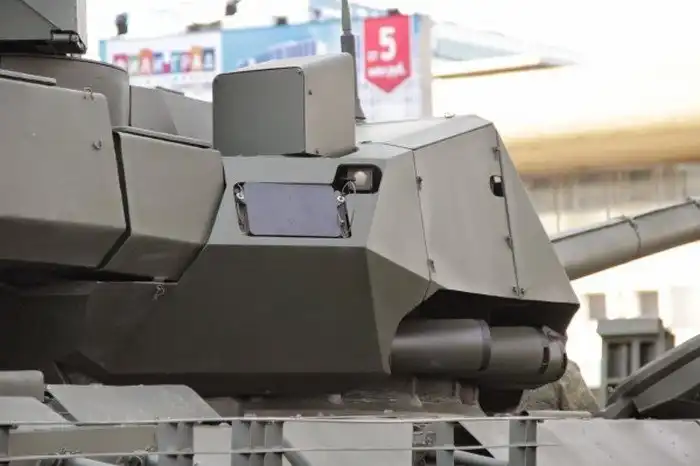

Танк оборудован круговой радиолокационной станцией (РЛС) с активной фазированной антенной решетки (АФАР). Здесь мы видим правое переднее полотно РЛС.
А это уже правое заднее полотно РЛС.

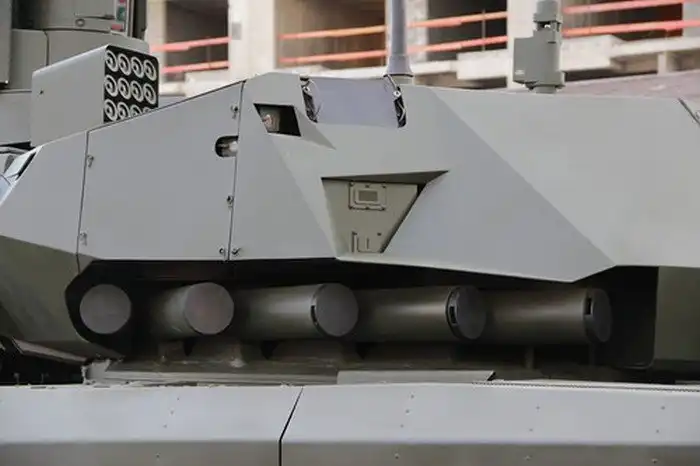

Под башней находятся модули комплекса активной защиты (КАЗ) "Афганит".
Несимметричная перевернутая трапеция - это, скорее всего, один из элементов управления КАЗ.
От схемы КАЗ "Арены" вернулись к схеме КАЗ "Дрозд".
Обещали в качестве суббоеприпаса комплекса активной защиты применить ударное ядро.
Реализовали ли это, не известно. Возможно, там просто осколочный суббоеприпас, наподобие "Дроздовского".
Несимметричная перевернутая трапеция - это, скорее всего, один из элементов управления КАЗ.
От схемы КАЗ "Арены" вернулись к схеме КАЗ "Дрозд".
Обещали в качестве суббоеприпаса комплекса активной защиты применить ударное ядро.
Реализовали ли это, не известно. Возможно, там просто осколочный суббоеприпас, наподобие "Дроздовского".
От зенитного НСВ-12,7 отказались, и в итоге пришли к ЗПУ с ПКТ (как многие и предполагали после показа Т-90МС).
30-мм ДУ турели на замену НСВ, как желали многие, нет.
Видимо, решено не перегружать машину.
Все равно предполагается, что в одних боевых порядках с танками Т-14 будет идти тяжелая БМП Т-15, которая и несет 30-мм орудие и «Корнеты» в довесок.
30-мм ДУ турели на замену НСВ, как желали многие, нет.
Видимо, решено не перегружать машину.
Все равно предполагается, что в одних боевых порядках с танками Т-14 будет идти тяжелая БМП Т-15, которая и несет 30-мм орудие и «Корнеты» в довесок.

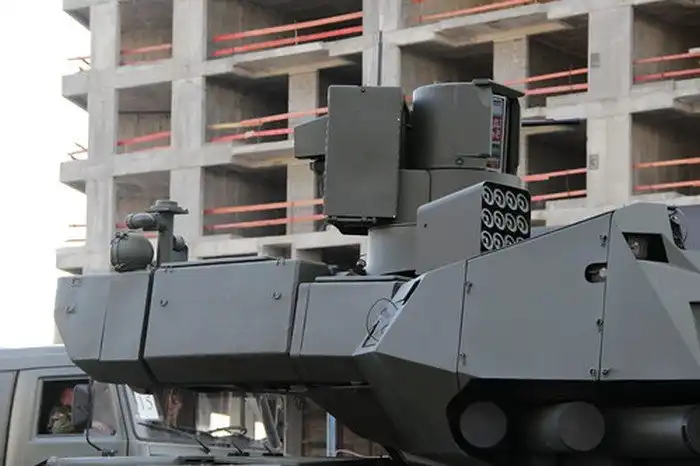

Здесь обозначены предположительно – гранатометы постановки дымовой/аэрозольной/дипольной завесы.
Штука до сих пор актуальная, ибо помимо визуальной маскировки аэрозольное облако нейтрализует лазерный луч, чем усложняет жизнь и ПТРК (а большинство ПТУР сегодня наводятся именно по лазерному лучу) и лазерным дальномерам противника.
Лазеров на поле боя нынче много, потому и гранат мало не будет.
Есть предположение, что в смотрящий вертикально вверх блок (1А на рис.) могут устанавливаться гранаты с ВМГЧ (взрывомагнитным генератором частоты).
Весьма интересная штука. Гранаты, создающие мощный электро-магнитный импульс и вышибающие электронику. Правда реальность эффективного применения ВМГЧ гранат против противотанковых суббоеприпасов с индивидуальным наведением из кассетных боеприпасов не прокомментирую, ибо эффективный радиус действия гранаты на знаю.
Так же в эти пакеты теоретически можно запихать ИК-ловушки, они же ЛТЦ – ложные тепловые цели (а также дипольные отражатели и прочие ложные цели), но на мой взгляд эффективность их на танке сегодня выглядит сомнительной.
Моя версия что там - дымовые/аэрозольные/дипольные гранаты.
Штука до сих пор актуальная, ибо помимо визуальной маскировки аэрозольное облако нейтрализует лазерный луч, чем усложняет жизнь и ПТРК (а большинство ПТУР сегодня наводятся именно по лазерному лучу) и лазерным дальномерам противника.
Лазеров на поле боя нынче много, потому и гранат мало не будет.
Есть предположение, что в смотрящий вертикально вверх блок (1А на рис.) могут устанавливаться гранаты с ВМГЧ (взрывомагнитным генератором частоты).
Весьма интересная штука. Гранаты, создающие мощный электро-магнитный импульс и вышибающие электронику. Правда реальность эффективного применения ВМГЧ гранат против противотанковых суббоеприпасов с индивидуальным наведением из кассетных боеприпасов не прокомментирую, ибо эффективный радиус действия гранаты на знаю.
Так же в эти пакеты теоретически можно запихать ИК-ловушки, они же ЛТЦ – ложные тепловые цели (а также дипольные отражатели и прочие ложные цели), но на мой взгляд эффективность их на танке сегодня выглядит сомнительной.
Моя версия что там - дымовые/аэрозольные/дипольные гранаты.

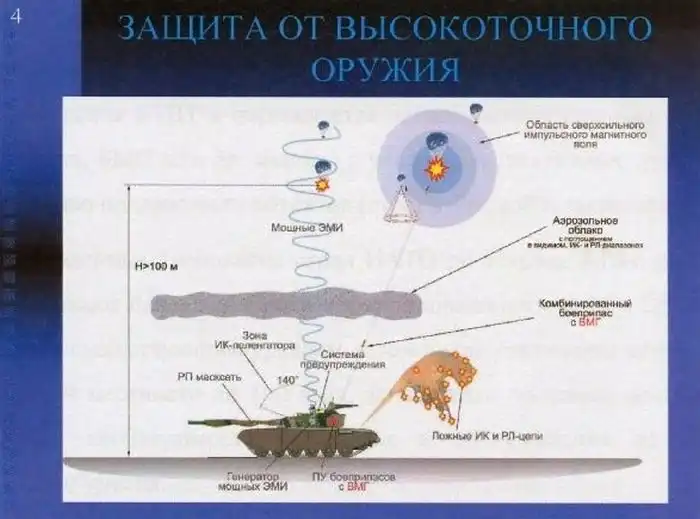

Схема работы проиллюстрирована ниже:

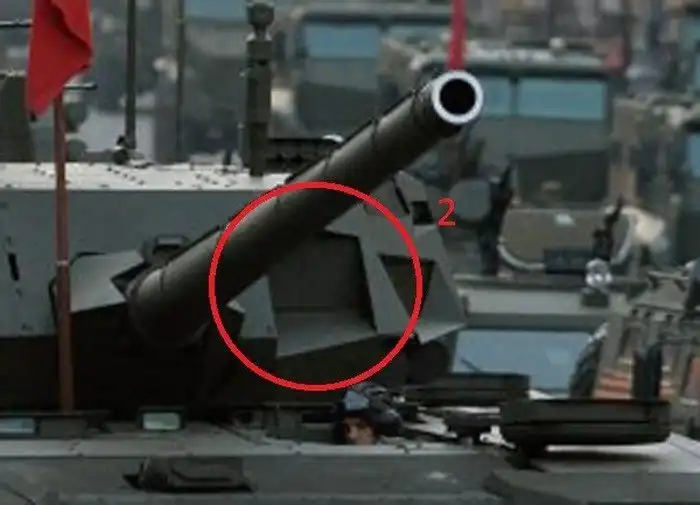

Шахта справа от орудия.
Есть предположения, что это модуль дополнительного вооружения.
Туда сватали: 30-мм пушку, АГС или даже "Гатлинг".
Вполне возможно за бронешторкой скрывается основной прицел наводчика - новая разновидность Агата-МДТ от КМЗ им. Зверева.
Есть предположения, что это модуль дополнительного вооружения.
Туда сватали: 30-мм пушку, АГС или даже "Гатлинг".
Вполне возможно за бронешторкой скрывается основной прицел наводчика - новая разновидность Агата-МДТ от КМЗ им. Зверева.
Кормовая ниша.
Я бы предположил, что там расположена боеукладка (или ее часть).
По моим ощущениям – панели съемные, или быстро открывающиеся.
Для быстрого пополнения боекомплекта (на этом месте вспоминаем, как долго приходилось снаряжать карусель АЗ и МЗ на семействе Т-64/72/80/90).
Может быть даже панели еще имеют функцию "вышибных", для предотвращения перехода горения БК в детонацию боезапаса.
Я бы предположил, что там расположена боеукладка (или ее часть).
По моим ощущениям – панели съемные, или быстро открывающиеся.
Для быстрого пополнения боекомплекта (на этом месте вспоминаем, как долго приходилось снаряжать карусель АЗ и МЗ на семействе Т-64/72/80/90).
Может быть даже панели еще имеют функцию "вышибных", для предотвращения перехода горения БК в детонацию боезапаса.
Именно их мы видим сверху (те, что с ручками).

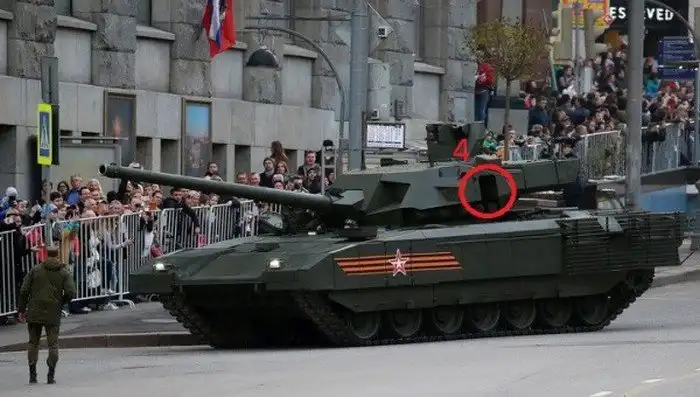

Назначение ниши на башне слева остается неизвестным.
Было предположение, что это посадочное гнездо турели с АГС, либо крепления дополнительной пусковой установки ПТУР/ПЗРК (по принципу БМП М-2 "Брэдли"). Но не исключено, что это шахта для выброса стреляных поддонов.
Было предположение, что это посадочное гнездо турели с АГС, либо крепления дополнительной пусковой установки ПТУР/ПЗРК (по принципу БМП М-2 "Брэдли"). Но не исключено, что это шахта для выброса стреляных поддонов.
