Ультразвуковая стиральная машинка перестала стирать белье

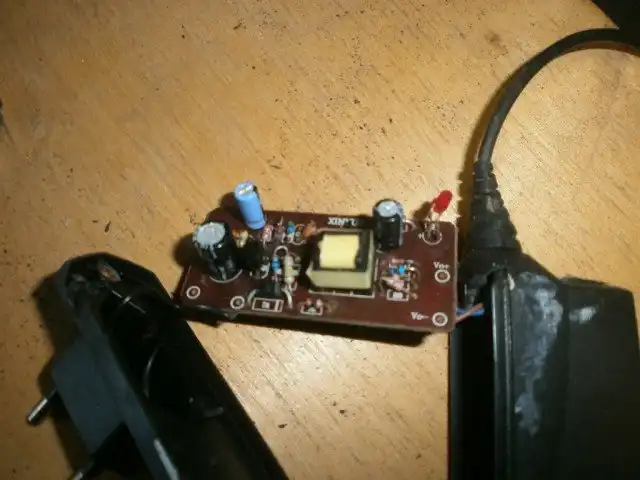

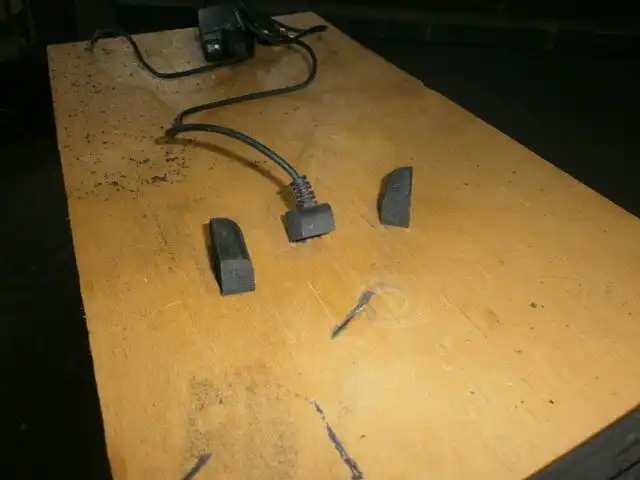

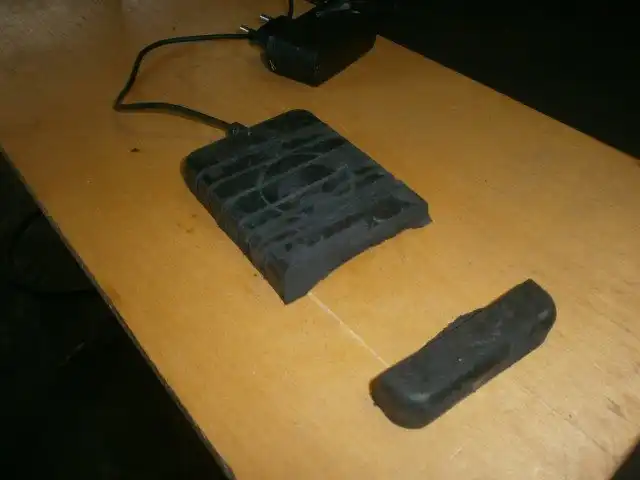

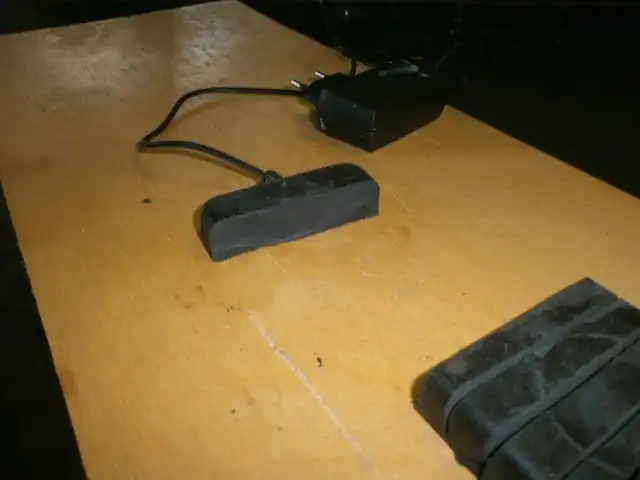

В одну из мастерских принесли ультразвуковую стиральную машинку неизвестного производителя с диагнозом: "что-то в последнее время стала хуже стирать". Конечно же, было принято решение ее разобрать, чтобы узнать, в чем причина поломки. Вскрыв блок питания и обнаружив бесконечное сопротивление на проводах идущих в излучатель, появилась необходимость вскрыть сам излучатель.
А ведь со слов владельца - она стирала... Вот только один вопрос - как?
А ведь со слов владельца - она стирала... Вот только один вопрос - как?
Смотрите также
В одной из больниц Хасанского района медсестра избила 7-летнюю девочку
Что-то комп последнее время тормозит!
Ирина Азер – одна из самых красивых актрис
Экскурсия по одному из самых красивых замков Саксонии
Уолтер Кин: одна из самых грандиозных афер в искусстве XX века
Жители старого Детройта в черно-белых фотографиях
Комментарии 6
Диод в зарядке горит-значит стирка идёт,самовнушение однако))
Дебилы. А какое еще сопротивление они собирались обнаружить на пьезоэлектрическом излучателе, который по сути - кусок керамики с парой электродов? Магнитострикционных излучателей в маломощные (меньше 200 Вт) и дешевые устройства не ставят - только пьезоэлектрические.

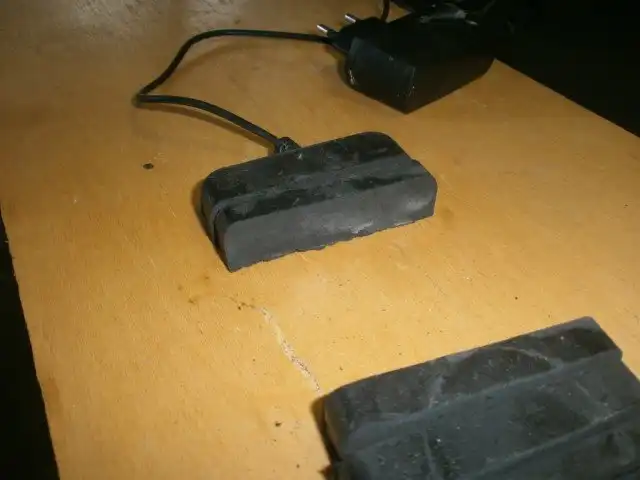

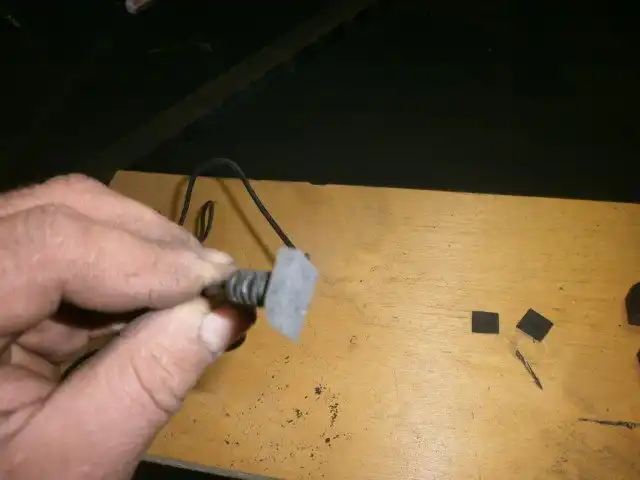

Черная болванка - это не излучатель, это всего лишь акустический адаптер-резонатор. Он и должен быть сплошным монолитным куском оптимальных размеров и формы. Его задача - увеличение КПД передачи колебаний от излучателя к окружающей среде и заодно - защита этого излучателя. А излучатель - это кусочек пьезокерамики на конце провода.
Если кто не знает, принцип действия простой - под действием импульсов напряжения пьезокерамика меняет размеры и излучает механические колебания. Есть два варианта - простой и правильный.
В простом генератор вырабатывает относительно редкие короткие импульсы напряжения большой амплитуды. Они преобразуются излучателем в пакеты быстрозатухающих механических колебаний, частота которых определяется размерами и свойствами излучателя (обычно в районе 20-30 кГц). Эти пакеты колебаний тупо рассеиваются акустическим адаптером в воду. Пакость в том, что полезную работу делают первые несколько колебаний, последующим уже не хватает амплитуды, а потом долгая пауза. Увеличить мощность нельзя - излучатель не выдержит. Обычно так дешевые "стиральные" машинки и делали. Дешево и просто, но работает плохо и недолго - со временем дешевая пьезокерамика растрескивается, при этом, естественно, падает мощность излучателя. Не лечится.
В правильном варианте генератор дает колебания либо пульсирующие, либо непрерывные, адаптер еще работает и резонатором, при этом в воду уходит не короткий быстрозатухающий пакет колебаний, а сплошные колебания. В этом случае электроника чуть посложнее, требования к адаптеру повыше, цена немного больше, зато эффект намного (в десятки/сотни раз) лучше, а излучатель не насилуется в предельных режимах и работает вечно. В массовой бытовой дешевке практически не встречается, а вот в промышленном оборудовании - почти всегда.
А вообще, ИМХО этот пост в оригинале имел совсем иное описание и ставил целью показать устройство УЗ стиральной машинки.
