Пулемет MG-34 (Германия)

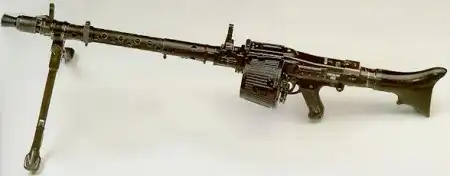

MG-34 в роли ручного пулемета, с лентой 50 патронов в круглом коробе

Калибр: 7.92x57mm Mauser
Вес: 10.5 кг с сошкой, без патронов
Длина: 1219 мм
Длина ствола: 627 мм
Питание: лента 50 или 250 патронов; магазин 75 патронов
Темп стрельбы: 900 выстрелов/мин

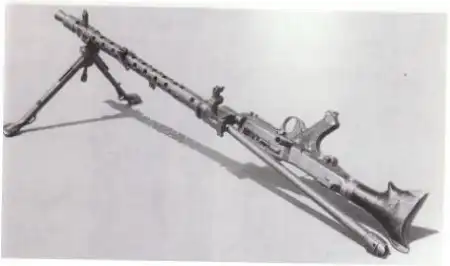

MG-34, в роли ручного пулемета; обратите внимание на альтернативное расположение сошек

Пулемет MG-34 был разработан немецкой компанией Рейнметалл (Rheinmetall-Borsig) по заказу немецкой армии. Разработкой пулемета руководил Луис Штанге (Louis Stange), однако при создании пулемета использовались наработки не только компании Рейнметалл и ее дочерних компаний, но и других фирм, таких как Маузер-Верке, например. Пулемет был официально принят на вооружение Вермахта в 1934 году и вплоть до 1942 года официально являлся основным пулеметом не только пехоты, но и танковых войск Германии. В 1942 году вместо MG-34 на вооружение был принят более совершенный пулемет MG-42, однако производство MG-34 не прекратилось вплоть до конца Второй Мировой войны, так как он продолжал использоваться в роли танкового пулемета в силу большей приспособленности к этому по стравнению с MG-42.

MG-34 в первую очередь достоин упоминания как первый единый пулемет, когда либо принятый на вооружение. В нем воплотилась выработанная Вермахтом на опыте 1 Мировой войны концепция универсального пулемета, способного выполнять роль как легкого ручного пулемета, используемого с сошек, так и станкового, используемого с пехотного или зенитного станка, а также танкового, используемого в спаренных и отдельных установках танков и боевых машин. Подобная унификация упрощала снабжение и обучение войск, обеспечивала высокую тактическую гибкость.

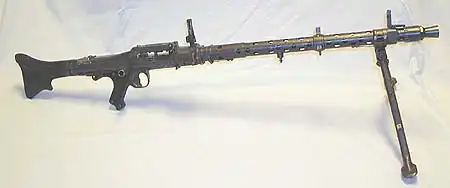

MG-34 на сошках, без ленты

Пулемет MG-34 построен на основе автоматики с коротким ходом ствола. Запирание ствола осуществляется затвором с вращающейся боевой личинкой, на которой выполнены боевые упоры в виде сегментов винтовой резьбы. Запирание осуществляется за специальную муфту, жестко зафиксированную на казенной части ствола. Вращение боевой личинки затвора осуществляется при взаимодействии раположенных на ней роликов с фигурными пазами, выполенеными на внутренних стенках ствольной коробки. Оси роликов расположены перпендикулярно оси затвора, на его противоположных сторонах. Кроме управления запиранием и отпиранием, эти же ролики служат и ускорителями затвора, взаимодействуя после его отпирания со специальными фигурными скосами на ствольной муфте. Для повышения надежности работы автоматики пулемет имеет дульный усилитель отката, использующий давление пороховых газов на дульный срез ствола для придания ему дополнительного ускорения при откате. Этот же дульный усилитель одновременно служит и пламегасителем. Кожух ствола цилиндрический, с круглыми вентиляционными отверстиями. У танкового варианта MG-34 кожух ствола сплошной, усиленный. Ствольная коробка цилиндрической формы, фрезерованная, соединяется с кожухом ствола продольной осью на правом боку и защелкой на левом. Ствольная коробка может откидываться относительно кожуха ствола вверх и вправо, открывая казенную часть ствола. Таким образом, смена ствола может быть осуществлена за считанные секунды, однако пулеметчику потребуется теплозащита для извлечения горячего ствола, так как он не имеет каких-либо ручек для этой цели, поэтому в комплект пулемета обязательно входила асбестовая руковица. Горячий ствол просто извлекался из кожуха назад, на его место ставился холодный, после чего ствольная коробка поворачивалась в исходное положение.

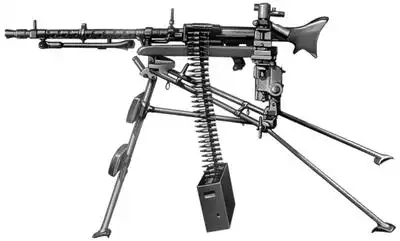

MG-34 в роли станкового, с лентой на 250 патронов в коробе и оптическим прицелом, установленном на станке

MG-34 вел огонь с открытого затвора, УСМ предусматривал возможность ведения огня как одиночными выстрелами, так и очередями. Для выбора режима огня служил сдвоенный спусковой крючок - нажатие на его верхнюю часть вызывало одиночные выстрелы, на нижнюю - автоматический огонь. Предохранитель, запиравший шептало, расположен на правой стороне пистолетной рукоятки.

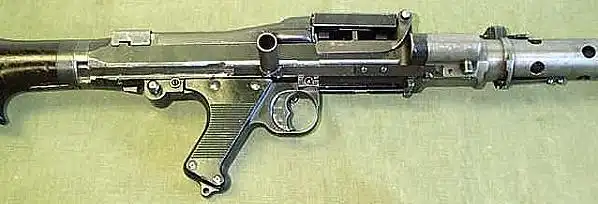

MG-34, вид на ствольную коробку и узел поворота ствольной коробки

Питание пулемета могло осуществляться лентой, подаваемой справа или слева. Выбор направления движение ленты осуществлялся перестановкой подающих пальцев лентопротяжного механизма, а также сменой фигурного рычага, приводящего в действие механизм и раположенного под откидной крышкой лентопротяга. Рычаг имел на своей нижней поверхности фигурный паз, в котором двигался вертикальный штифт, выполненный на верхней поверхности затвора. Стандартная металлическая лента выполнялась в виде секций по 50 патронов. В варианте ручного пулемета одна такая секция размещалась в жестяном коробе в виде усеченного конуса, крепившемся к ствольной коробке. В варианте станкового пулемета лента собиралась из 5 секций общей емкостью в 250 патронов и размещалась в отдельном коробе. При необходимости крышка ствольной коробки с рычагом лентопротяга могла быть заменена на специальную крышку с адаптером для питания

MG-34, смена ствола; обратите внимание, как ствольная коробка откинута вверх и в сторону. Ствол частично вынут из кожуха, видна ствольная муфта, за которую запирается затвор

затвор МG-34. Видны боевые упоры в виде сегментов резьбы и ролики, которые вращают боевую личинку при запирании и отпирании
