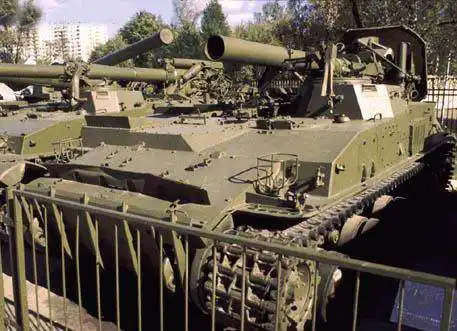

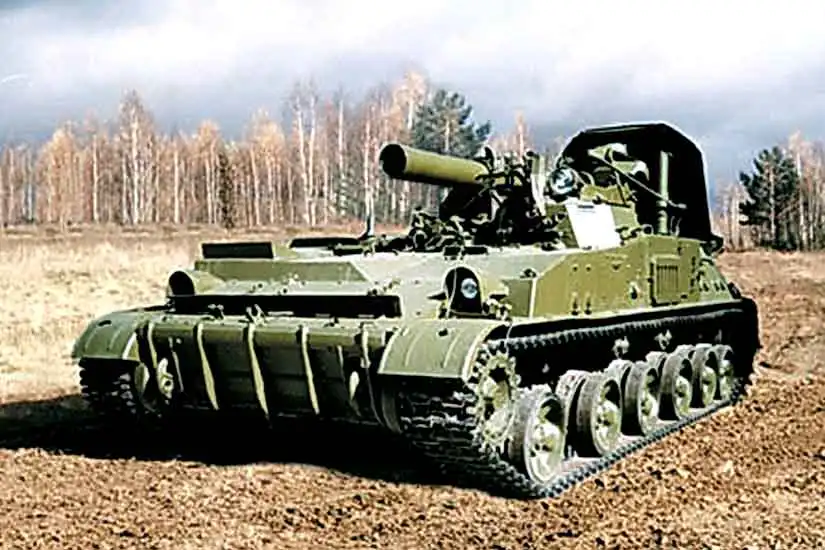

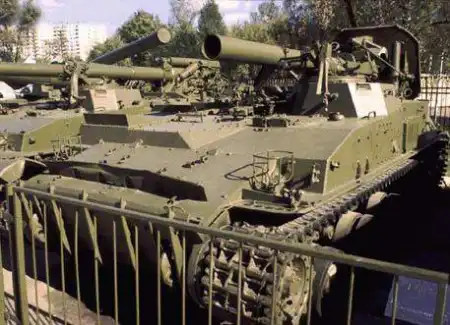

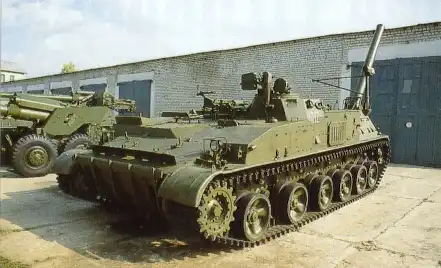

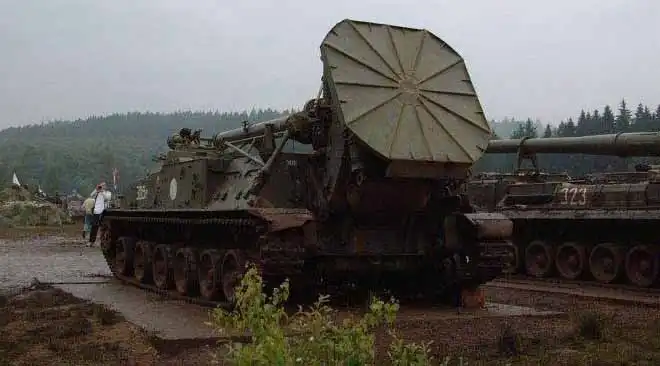

Самоходный миномёт 2С4 Тюльпан
Предназначен для уничтожения (подавления) навесным огнем живой силы противника, его огневых средств, разрушения долговременных оборонительных сооружений
Июль 1967 года стал знаменательным для отечественной артиллерии — вышло постановление Совета Министров, санкционировавшее разработку ряда самоходных артсистем: — 152-мм гаубицы Акация, 122-мм гаубиц «Гвоздика» и «Фиалка», а также 240-мм миномета «Тюльпан».
В послевоенный период ни одна страна в мире не принимала на вооружение таких мощных минометов. По сведениям, опубликованным в журнале Military Balance за 1991/1992 годы, СССР на тот момент имел 54. В настоящее время калибр минометов США, Англии, Франции и Германии не превышает 120 мм.
Артиллерийская часть «Тюльпана» (индекс 2Б8) разрабатывалась Пермским СКБ под руководством Ю. Н. Калачникова на базе артиллерийской части 240-мм миномета Шавырина и имела ту же баллистику и боекомплект. Она устанавливалась на «объект 305», близкий по конструкции к шасси «Акации», «Гиацинта», СУ-100, а так же ряда других систем, и самостоятельно (без шасси) эксплуатироваться не могла. Первые три опытных «тюльпана» собрали в мае — июне 1969 года и сразу передали на заводские испытания, которые завершились в октябре. Затем последовали войсковые испытания, и в 1971 году 240-мм миномет 2С4 Тюльпан был принят на вооружение. В отличие от миномета М-240, где все операции производились вручную, в артиллерийскую часть 2Б8 введена гидросистема, служащая для: перевода миномета из походного положения в боевое и обратно; вертикального наведения миномета; выведения ствола на линию досылания мины и открывания затвора; подачи мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базового шасси; заряжания миномета, закрывания затвора и опускания ствола в казенник.
Угол заряжания 2Б8 составляет около +63°. Мины на направляющие досылателя подаются автоматически из механической боеукладки, расположенной в корпусе шасси (в двух боеукладках размещается 40 фугасных или 20 активно-реактивных мин). Кроме того, заряжание может производиться с грунта при помощи крана. Горизонтальное наведение осталось ручным. Установленный на 2С4 дизель В-59 позволяет развивать по шоссе скорость до 60 км/ч, а по грунтовым дорогам — до 30 км/ч. Миномет стреляет стальной фугасной миной Ф-864 массой 130,7 кг при массе разрывного заряда 32 кг. Взрыватель ГВМЗ-7 имеет установки на мгновенное и замедленное действие. Мина Ф-864 с выстрелом ВФ-864 имеет пять зарядов, сообщающих ей начальную скорость 158-362 м/с и соответственно дальность от 800 до 9 650 м. Воспламенительный заряд находится в трубке стабилизатора мины. Остальные помещаются в картузах кольцевой формы, закрепленных на самой трубке с помощью шелковых шнуров. По сообщениям западной печати, для М-240 и 2Б8 созданы и активно-реактивные мины с ядерными зарядами. В конце 80-х годов для «Тюльпана» была разработана управляемая (корректируемая) мина 1К113 «Cмельчак». Стрельба ею производится так же, как и обычной, лишь устанавливается время открытия окошка оптической головки самонаведения и время включения лазерного целеуказателя.
На расстоянии от 200 до 5 000 м от цели размещается корректировщик с лазерным целеуказателем. Им и подсвечивается цель, причем не все время полета мины, а лишь когда она приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции полета мины длится от одной до трех секунд, противник физически не успевает поставить «Cмельчаку» помеху. Вероятность попадания в этом случае в круг диаметром 2-3 м равна 80-90%.
В ходе боевых действий в Афганистане «Cмельчаки» с первого выстрела попадали во входы пещер, занимаемых душманами. 240-мм миномет, стреляющий как обычными, так и управляемыми минами, незаменим при штурме укрепленных позиций, а также при боевых действиях в населенных пунктах. Так, например, его можно поставить на расстоянии 10-20 м от многоэтажного дома, придать максимальный угол возвышения, и при стрельбе малыми разгонными зарядами крутизна падения мин становится почти вертикальной, то есть появляется возможность поразить противника, укрывшегося за противоположной стеной дома.
Боевая масса, т 27,5
Длина с пушкой вперед, мм 8400
Длина корпуса, мм 7765
Ширина, мм 3250
Высота, мм 3050
Клиренс, мм 450
Удельное давление на грунт, МПа 0,059
Скорость по шоссе, км/ч до 60
Запас хода по шоссе, км 500
Подъем, градусов до 30
Высота стенки, м до 0,7
Ширина рва, м до 3
Глубина брода, м до 1
Калибр, мм 240
Максимальная скорострельность, выст./мин 1
Возимый боеприпас, выстр. 20
Прицельная дальность стрельбы, км до 20
Вертикальные плоскость, градусов от +50 до +80
Горизонтальная плоскость, градусов от -23 до +23
Экипаж, человек 4
Июль 1967 года стал знаменательным для отечественной артиллерии — вышло постановление Совета Министров, санкционировавшее разработку ряда самоходных артсистем: — 152-мм гаубицы Акация, 122-мм гаубиц «Гвоздика» и «Фиалка», а также 240-мм миномета «Тюльпан».
В послевоенный период ни одна страна в мире не принимала на вооружение таких мощных минометов. По сведениям, опубликованным в журнале Military Balance за 1991/1992 годы, СССР на тот момент имел 54. В настоящее время калибр минометов США, Англии, Франции и Германии не превышает 120 мм.
Артиллерийская часть «Тюльпана» (индекс 2Б8) разрабатывалась Пермским СКБ под руководством Ю. Н. Калачникова на базе артиллерийской части 240-мм миномета Шавырина и имела ту же баллистику и боекомплект. Она устанавливалась на «объект 305», близкий по конструкции к шасси «Акации», «Гиацинта», СУ-100, а так же ряда других систем, и самостоятельно (без шасси) эксплуатироваться не могла. Первые три опытных «тюльпана» собрали в мае — июне 1969 года и сразу передали на заводские испытания, которые завершились в октябре. Затем последовали войсковые испытания, и в 1971 году 240-мм миномет 2С4 Тюльпан был принят на вооружение. В отличие от миномета М-240, где все операции производились вручную, в артиллерийскую часть 2Б8 введена гидросистема, служащая для: перевода миномета из походного положения в боевое и обратно; вертикального наведения миномета; выведения ствола на линию досылания мины и открывания затвора; подачи мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базового шасси; заряжания миномета, закрывания затвора и опускания ствола в казенник.
Угол заряжания 2Б8 составляет около +63°. Мины на направляющие досылателя подаются автоматически из механической боеукладки, расположенной в корпусе шасси (в двух боеукладках размещается 40 фугасных или 20 активно-реактивных мин). Кроме того, заряжание может производиться с грунта при помощи крана. Горизонтальное наведение осталось ручным. Установленный на 2С4 дизель В-59 позволяет развивать по шоссе скорость до 60 км/ч, а по грунтовым дорогам — до 30 км/ч. Миномет стреляет стальной фугасной миной Ф-864 массой 130,7 кг при массе разрывного заряда 32 кг. Взрыватель ГВМЗ-7 имеет установки на мгновенное и замедленное действие. Мина Ф-864 с выстрелом ВФ-864 имеет пять зарядов, сообщающих ей начальную скорость 158-362 м/с и соответственно дальность от 800 до 9 650 м. Воспламенительный заряд находится в трубке стабилизатора мины. Остальные помещаются в картузах кольцевой формы, закрепленных на самой трубке с помощью шелковых шнуров. По сообщениям западной печати, для М-240 и 2Б8 созданы и активно-реактивные мины с ядерными зарядами. В конце 80-х годов для «Тюльпана» была разработана управляемая (корректируемая) мина 1К113 «Cмельчак». Стрельба ею производится так же, как и обычной, лишь устанавливается время открытия окошка оптической головки самонаведения и время включения лазерного целеуказателя.
На расстоянии от 200 до 5 000 м от цели размещается корректировщик с лазерным целеуказателем. Им и подсвечивается цель, причем не все время полета мины, а лишь когда она приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции полета мины длится от одной до трех секунд, противник физически не успевает поставить «Cмельчаку» помеху. Вероятность попадания в этом случае в круг диаметром 2-3 м равна 80-90%.
В ходе боевых действий в Афганистане «Cмельчаки» с первого выстрела попадали во входы пещер, занимаемых душманами. 240-мм миномет, стреляющий как обычными, так и управляемыми минами, незаменим при штурме укрепленных позиций, а также при боевых действиях в населенных пунктах. Так, например, его можно поставить на расстоянии 10-20 м от многоэтажного дома, придать максимальный угол возвышения, и при стрельбе малыми разгонными зарядами крутизна падения мин становится почти вертикальной, то есть появляется возможность поразить противника, укрывшегося за противоположной стеной дома.
Тактико-технические данные
Боевая масса, т 27,5
Длина с пушкой вперед, мм 8400
Длина корпуса, мм 7765
Ширина, мм 3250
Высота, мм 3050
Клиренс, мм 450
Удельное давление на грунт, МПа 0,059
Скорость по шоссе, км/ч до 60
Запас хода по шоссе, км 500
Подъем, градусов до 30
Высота стенки, м до 0,7
Ширина рва, м до 3
Глубина брода, м до 1
Калибр, мм 240
Максимальная скорострельность, выст./мин 1
Возимый боеприпас, выстр. 20
Прицельная дальность стрельбы, км до 20
Вертикальные плоскость, градусов от +50 до +80
Горизонтальная плоскость, градусов от -23 до +23
Экипаж, человек 4
