СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА

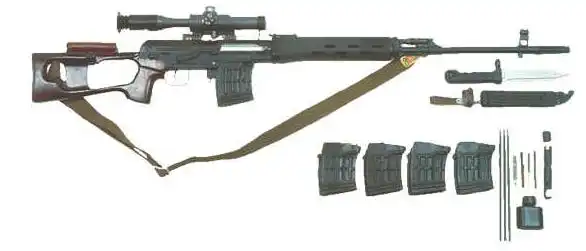

Рис. 1. 7,62 мм снайперская винтовка Драгунова с оптическим прицелом и штыком-ножом:
1 - 7,62 мм снайперская винтовка Драгунова 6В1. сб.;
2 - прицел снайперский оптический 6Ц1. АЛЗ. 812. 000;
3 - штык-нож в сборе 6Х5 сб.

ВВЕДЕНИЕ

  Техническое описание и инструкция по эксплуатации 7,62-мм снайперской винтовки Драгунова (СВД) предназначены для изучения винтовок и оптических прицелов и поддержания их в постоянной боевой готовности.
  В данном документе помещены технические характеристики и сведения об устройстве и принципе работы винтовки и оптического прицела, а также основные правила, необходимые для обеспечения правильной эксплуатации винтовки с прицелом и полного использования их технических возможностей.


1.ТЕХНИЧЕСКОЕ ОПИСАНИЕ

 1.1. Назначение винтовки

  1.1.1. 7,62 мм снайперская винтовка Драгунова (индекс 6В1) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей (рис. 1).
 Прицел снайперский оптический (индекс 6Ц1) служит для точного прицеливания из снайперской винтовки по различным целям.


  1.1.2. Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны. Огонь из снайперской винтовки ведется одиночными выстрелами.
  1.1.3. Оптический прицел позволяет вести огонь ночью по инфракрасным источникам, а также при неблагоприятных условиях освещения, когда с открытым прицелом стрелять по целям затруднительно.
  При наблюдении инфракрасных источников излучаемые источником инфракрасные лучи проходят через объектив прицела и воздействуют на экран, находящийся в фокальной плоскости объектива. В месте действия инфракрасных лучей на экране возникает свечение, дающее видимое изображение источника в виде круглого пятна зеленоватого цвета.
1.2. Технические данные

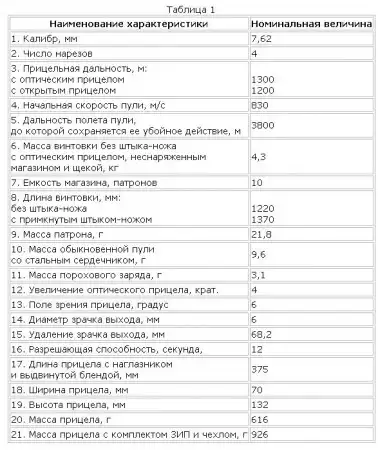

  1.2.1. Основные конструктивные баллистические характеристики винтовки, винтовочного патрона и конструктивные данные оптического прицела приведены в табл. 1.



1.3. Состав винтовки

  1.3.1. В комплект снайперской винтовки входят (рис. 1):

прицел снайперский оптический, индекс 6Ц1 - 1 шт.;
штык-нож, индекс 6Х5 - 1 шт.;
сумка для прицела и магазинов (рис. 3), индекс 6Ш18 - 1шт.;
сумка под ЗИП (рис. 4), индекс 6Ш26 - 1 шт.;
ремень для ношения стрелкового оружия (рис. 5), индекс 6Ш5 - 1 шт.

  1.3.2. Прицел снайперский оптический комплектуется чехлом, зимней системой освещения и индивидуальным ЗИП-ом.
1.4. Устройство и работа винтовки

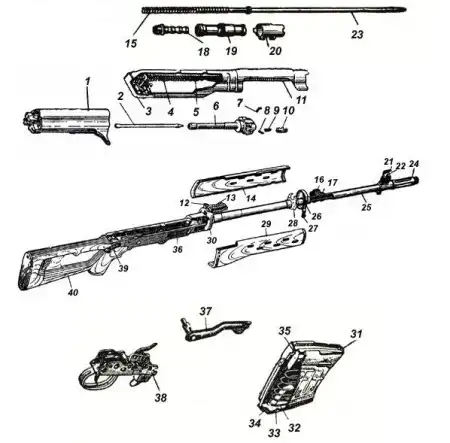

Рис. 2. 7,62 мм снайперская винтовка Драгунова:
1- рама 6В1. 2-7; 2- ударник 6В1 2-5; 3- крышка 6В1. сб. 5; 4- стержень направляющий 6В1. 5-6; 5- втулка направляющая 6В1. 5-5; 6- затвор 6В1. 2-1; 7- ось выбрасывателя 6В1. 2-3; 8- штифт ударника 6В1. 2-6; 9- пружина выбрасывателя 6В1. 2-4; 10- выбрасыватель 6В1. 2-2; 11- пружина возвратная 6В1. 5-4; 12- хомутик планки прицельной 6В1. 48; 13- планка прицельная 6В1. 1-21; 14- накладка левая в сборе 6В1. сб. 1-3; 15- пружина толкателя 6В1. 1-24; 16- защелка газовой трубки 6В1. 1-38; 17- камера газовая 6В1. 1-15; 18- поршень газовый 6В1. 1-22; 19- трубка газовая 6В1. 1-25; 20- регулятор газовый 6В1. 1-53; 21- корпус мушки 6В1. 1-20; 22- мушка 6В1. 1-17; 23- толкатель 6В1. 1-23; 24- основание мушки 6В1. 1-16; 25- ствол 6В1. 1-1; 26- кольцо верхнее в сборе 6В1. сб. 1-1; 27- чека кольца 6Bl. сб. 1-7; 28- сальник в сборе 6В1. сб. 1-8; 29- накладка правая в сборе 6В1. сб. 1-4; 30- кольцо нижнее с пружиной 6В1. сб. 1-5; 31- корпус магазина 6В1. сб. 6-1; 32- пружина магазина 6В1. 6-12; 33- крышка магазина 6В1. 6-11; 34- планка в сборе 6В1. сб. 6-3; 35- подаватель 6В1. сб. 6-2; 36- коробка 6В1. 1-2; 37- щиток в сборе 6В1. сб. 3; 38- механизм ударно-спусковой 6В1. сб. 4; 39- чека крышки 6В1. сб. 1-2; 40- приклад 6В1. сб. 7
  1.4.1. Снайперская винтовка имеет следующие основные части и механизмы (рис. 2):

ствол с коробкой;
затвор с рамой;
щиток в сборе;
механизм ударно-спусковой;
крышку с возвратным механизмом;
магазин;
приклад;
кольцо верхнее в сборе;
накладку левую в сборе;
накладку правую в сборе;
планку прицельную в сборе;
основание и корпус мушки в сборе.
 1.4.2. Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
  При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.
  При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).
  В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.




Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.
  При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.
  Винтовка имеет газовый регулятор, с помощью которого изменяются скорости отката подвижных частей.
  В условиях нормальной эксплуатации при смазанных деталях регулятор устанавливается на деление 1. При длительной стрельбе без чистки и смазки и сильном загрязнении винтовки может появиться задержка - неполный отход подвижных частей. В этом случае регулятор переводится на установку 2. Перевод регулятора из одного положения в другое производится с помощью фланца гильзы или патрона.

1.5. Устройство и работа прицела и его составных частей

  1.5.1. Снайперский оптический прицел (рис. 6) имеет следующие основные части:

корпус;
объектив;
окуляр;
бленду;
наглазник;
маховичок со шкалой углов прицеливания;
маховичок со шкалой боковых поправок;
рукоятку;
светофильтр в оправе;
направляющую;
источник питания;
лампу;
колпачок.

  В корпус ввернут объектив в оправе с выдвижной блендой, а с другого конца корпуса ввернут окуляр в сборе, с наглазником. Сверху корпуса находится маховичок со шкалой углов прицеливания, нанесенной на его цилиндрической части. На гайке маховичка нанесены надписи "Вверх", "Вниз", "СТП" и стрелки, показывающие направление вращения маховичка при выверке прицела.
  Шкала углов прицеливания имеет десять делений (от 0 до 10). Цена деления - 100 м. Начиная с деления 3, с помощью имеющегося в маховичке фиксатора можно устанавливать углы прицеливания через 50 м.
  Справа на корпусе расположен маховичок со шкалой боковых поправок, на цилиндрической части которого нанесено 21 деление (от 0 до 10 в обе стороны). Штрихи и цифры, расположенные вправо от 0, имеют черный цвет, а расположенные влево от 0-красный.
  Цена деления шкалы равна 0-01. С помощью фиксатора, расположенного в маховичке, можно устанавливать поправки через О-00, 5. На гайке, закрепляющей маховичок механизма боковых поправок, нанесены надписи -Вправо-, -Влево-, -СТП- и стрелки, показывающие направление вращения при выверке прицела.


На поясках маховичка углов прицеливания и маховичка боковых поправок нанесено по 60 делений. Цена деления 0-00, 5. Деления на поясках маховичков служат для отсчета поправки при выверке прицела на винтовке.
  В гнезде корпуса расположен источник питания лампы подсветки. Гнездо закрывается колпачком.
  1.5.2. Оптическая система прицела предназначена для построения изображения предметов, расположенных на местности и представляет собой монокулярную телескопическую систему с постоянным увеличением.

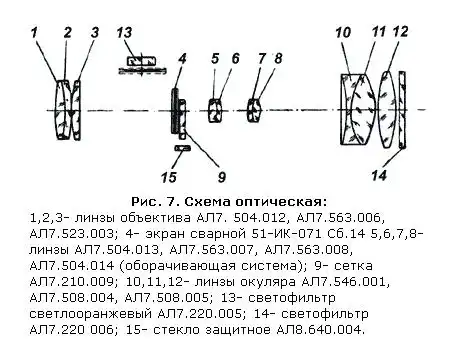

  Оптическая система (рис. 7) состоит из линз объектива, сетки, оборачивающей системы, линз окуляра, экрана, светофильтра, светофильтра светло-оранжевого и защитного стекла.
  Объектив предназначен для построения изображения наблюдаемого предмета. Изображение предметов в фокальной плоскости объектива получается перевернутым слева направо и сверху вниз.
  Оборачивающая система предназначена для получения действительного прямого изображения.
  Окуляр служит для рассматривания изображения наблюдаемого предмета и сетки.
  Светофильтр светло-оранжевый предназначен для улучшения работы с прицелом в пасмурную погоду для повышения контрастности изображения.



Сетка представляет собой плоскопараллельную пластинку. На пластинке нанесены шкалы углов прицеливания и боковых поправок, а также дальномерная шкала. Вид поля зрения прицела показан на рисунке 8. Шкала углов прицеливания выполнена в виде угольников до дальности 1300 м. При установке шкалы маховичка углов прицеливания на деление 10 вершина второго сверху прицельного знака шкалы на сетке будет соответствовать дальности 1100 м, вершина третьего знака - 1200 м, а вершина четвертого - 1300 м.


Влево и вправо от прицельных знаков расположена шкала боковых поправок. Цена деления шкалы 0-01. Величины боковых поправок 0-05 и 0-10 выделены удлиненным штрихом. Поправка О-10 отмечена цифрой 10. Справа и слева от шкалы боковых поправок нанесены два горизонтальных штриха. Дальномерная шкала, расположенная слева под шкалой боковых поправок, предназначена для определения дальности до цели. Дальномерная шкала выполнена в виде двух линий. Верхняя линия (кривая) рассчитана для высоты цели 1. 7 м и отмечена цифрами 2, 4, 6, 8 и 10.
  Сетка прицела перемещается в двух взаимно перпендикулярных направлениях, оставаясь всегда в фокальной плоскости объектива.
1.6. Принадлежность к винтовке

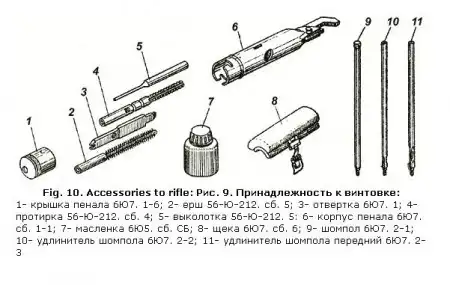

  1.6.1. Принадлежность (рис. 9) служит для разборки, сборки, чистки и смазки снайперской винтовки и переносится в сумке для прицела и магазинов.

  1.6.2. К принадлежности относятся: щека, шомпол, протирка, ерш, отвертка, выколотка, пенал и масленка.
  Щека применяется при стрельбе из винтовки с оптическим прицелом. В этом случае она надевается па приклад винтовки и фиксируется на нем с помощью замка.
  Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом.
  Протирка предназначена для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.
  Ерш служит для чистки канала ствола раствором РЧС.
  Отвертка применяется при разборке и сборке винтовки, чистке газовой каморы и газовой трубки, а также как ключ при регулировке положения мушки по высоте.
  Выколотка применяется для выталкивания осей и штифтов.
  Пенал служит для хранения протирки, ерша, отвертки и выколотки. Он состоит из двух составных частей: пенала-ключа и крышки пенала.
  Пенал-ключ используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка отвертки при разборке и сборке винтовки и как ключ при отделении газовой трубки и сборке шомпола.
  Крышка пенала применяется как дульная накладка при чистке ствола.
  Масленка служит для хранения смазки.



1.7. Принадлежность к прицелу

  1.7.1. Принадлежность (рис. 10) предназначена для обеспечения нормальной работы прицела и замены отдельных элементов, вышедших из строя в процессе эксплуатации.

  1.7.2. К принадлежности относятся: чехол, система освещения зимняя, светофильтр в оправе, ключ. салфетка, источник питания лампы (в кассете) и колпачок.



Чехол служит для предохранения прицела от пыли, дождя, снега, воздействия солнечных лучей и т. п.
  Система освещения зимняя предназначена для обеспечения подсветки сетки прицела при работе с прицелом в условиях температуры окружающей среды ниже 0 гр. С.
  Светофильтр в оправе применяется для работы с прицелом в пасмурную погоду.
  Ключ применяется для завинчивания и вывинчивания лампы подсветки сетки.
  Салфетка применяется при чистке оптических деталей. Источник питания, лампы и колпачок предназначены для замены вышедших из строя.

1.8. Тара и упаковка

  1.8.1. Потребителю снайперские винтовки поступают в деревянных ящиках, окрашенных в защитный цвет. В каждый ящик укладывается и закрепляется специальными вкладышами шесть снайперских винтовок со всеми комплектующими изделиями.

  1.8.2. Ящик состоит из двух отсеков, разделенных деревянной перегородкой. Дно, а также все стенки ящика облицованы парафинированной бумагой. Перед укупоркой дно и стенки большого отсека ящика дополнительно облицовываются ингибитированной бумагой. Малый отсек ящика не облицовывается ингибитированной бумагой, а укупориваемые в этот отсек оптические прицелы и ремни для ношения стрелкового оружия обертываются только парафинированной бумагой.





2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

  2.1. Общие указания
  Снайперская винтовка и оптический прицел должны содержаться в полной исправности и быть готовыми к действию. Это достигается своевременной и умелой чисткой и смазкой, бережным отношением, правильным хранением, своевременным проведением технических осмотров и устранением обнаруженных неисправностей.

  2.2. Указания мер безопасности
  2.2.1. Обучение разборке и сборке винтовки должно производиться только на учебных винтовках. Обучение на боевых винтовках разрешается лишь в исключительных случаях с соблюдением особой осторожности в обращении с частями и механизмами.

  2.2.2. Перед подготовкой винтовки к стрельбе, а также перед чисткой и смазкой убедитесь в том, что она не заряжена.
  При всех учебных действиях с заряженной винтовкой не направляйте ее на людей или в стороны, где могут находиться люди и домашние животные.
  Стрельбу в закрытом тире производите только при наличии приточно-вытяжной вентиляции, так как выделяемые при стрельбе пороховые газы являются токсичными. По окончании стрельбы обязательно разрядите винтовку и поставьте ее на предохранитель.

  2.3. Подготовка снайперской винтовки и оптического прицела к стрельбе
  2.3.1. Подготовка винтовки и прицела к стрельбе имеет целью обеспечить безотказную работу их во время стрельбы. Подготовка винтовки и прицела к стрельбе осуществляется в следующем порядке:
  а) произведите чистку винтовки;
  б) осмотрите винтовку в разобранном виде и смажьте;
  в) осмотрите винтовку и прицел в собранном виде;
  г) проверьте правильность взаимодействия частей и механизмов винтовки;
  д) проверьте исправность системы освещения и подсветки сетки;
  е) проверьте работу механизмов углов прицеливания и боковых поправок прицела;
  ж) проверьте включение и выключение экрана;
  з) зарядите экран прицела.


  Непосредственно перед стрельбой протрите насухо канал ствола (нарезную часть и патронник), осмотрите патроны и снарядите ими магазин.
  Для зарядки экрана прицела поверните рукоятку переключения экрана в положение вдоль прицела, положите прицел так, чтобы вся поверхность светофильтра освещалась источником света, содержащим ультрафиолетовые лучи.
  Время полной зарядки: при дневном рассеянном свете - 15 минут, при освещении прямыми солнечными лучами и при облучении электролампой мощностью 100... 200 Вт на расстоянии 20 см - 7-10 минут. Зарядка экрана сверх указанного времени не повышает его чувствительности. Заряженный экран сохраняет способность улавливать инфракрасные лучи в течение 6... 7 суток, после чего его нужно снова зарядить. Зарядка обеспечивает работу прицела в течение 3-х суток (при работе по 8 часов в сутки).


2. 4. Приведение винтовки к нормальному бою и порядок работы с оптическим прицелом

  2.4.1. Снайперская винтовка, находящаяся в подразделении, должна быть приведена к нормальному бою. Необходимость приведения винтовки к нормальному бою устанавливается проверкой боя.

  Проверка боя винтовки производится:
  а) при поступлении винтовки в подразделение;
  б) после ремонта винтовки и замены частей, которые могли бы изменить ее бой;
  в) при обнаружении во время стрельбы отклонений средней точки попадания (СТП) или рассеивания пуль, не удовлетворяющих требованиям нормального боя винтовки.
   В боевой обстановке проверка боя винтовки производится периодически при каждой возможности.

  2.4.2. Для проверки боя произведите четыре выстрела, тщательно и однообразно прицеливаясь через открытый прицел. Стрельбу ведите по черному прямоугольнику размером 20 см по ширине и 30 см по высоте, укрепленному на белом щите шириной 0,5 м и высотой 1 м. Точкой прицеливания служит середина нижнего края черного прямоугольника. По отвесной линии на расстоянии 16 см выше точки прицеливания отметьте мелом или цветным карандашом нормальное положение средней точки попадания при стрельбе с открытым прицелом. Эта точка является контрольной (КТ).
  Дальность стрельбы 100 м, прицел 3. Положение для стрельбы "лежа с упора". Для проверки боя винтовки и приведения ее к нормальному бою применяются патроны с обыкновенной пулей со стальным сердечником. Стрельбу производите без штыка-ножа.
  По окончании стрельбы осмотрите мишень и расположение пробоин, определите кучность боя и положение средней точки попадания.
  Кучность боя винтовки признается нормальной, если все четыре пробоины вмещаются в круг диаметром 8 см.
  Если кучность расположения пробоин не удовлетворяет этому требованию, повторите стрельбу. При повторном неудовлетворительном результате стрельбы отправьте винтовку в ремонтную мастерскую.
  Если кучность боя нормальная, определите среднюю точку попадания и ее положение относительно контрольной точки. Определение средней точки попадания показано на рис. 11.



Бой винтовки считается нормальным, если средняя точка попадания совпала с контрольной точкой или отклонилась от нее в любую сторону не более чем на 5 см.
  2.4.3. Если при проверке боя средняя точка попадания отклонилась от контрольной точки в какую-либо сторону более, чем на 5 см, то измените положение мушки по высоте или корпуса мушки по боковому положению. Если СТП ниже КТ, то ввинтите мушку, если выше - вывинтите. Если СТП левее КТ, передвиньте корпус мушки влево, если правее - вправо.
  При перемещении корпуса мушки в сторону на 1 мм при ввинчивании (вывинчивании) мушки на один полный оборот СТП при стрельбе на 100 м смещается на 16 см.
  Правильность перемещения корпуса мушки и мушки проверьте повторной стрельбой. После приведения винтовки к нормальному бою старую риску на корпусе мушки забейте, а вместо нее нанесите новую.
  2.4.4. Для приведения винтовки к нормальному бою с оптическим прицелом присоедините к винтовке прицел и наденьте щеку на приклад. Вращением маховичков установите маховичок углов прицеливания на деление 3, а маховичок боковых поправок на деление 0.
  Произведите стрельбу с оптическим прицелом при тех же условиях, что и при проверке боя винтовки с открытым прицелом, только контрольную точку отметьте на высоте 14 см от точки прицеливания. Если в результате стрельбы все четыре пробоины вмещаются в круг диаметром 8 см, но СТП отклонилась от КТ более чем на 3 см, определите отклонение СТП и внесите соответствующие поправки в установке гаек на маховичках углов прицеливания и боковых поправок. Перемещение гаек на одно деление относительно шкалы на пояске маховичков при стрельбе на 100 м изменяет положение СТП на 5 см. Для внесения поправок отверните на один, полтора оборота винты на торцах маховичков, и вращая рукой гайку механизма углов прицеливания или гайку механизма боковых поправок, сместите их на необходимую величину и заверните винты.
  После внесения поправок в установки маховичков производите повторную стрельбу. Если при повторной стрельбе все четыре пробоины вмещаются в круг диаметром 8 см, а СТП совпала с КТ или отклонилась от нее в любую сторону не более, чем на 3 см, то винтовка считается приведенной к нормальному бою. По окончании приведения винтовки к нормальному бою положение СТП занесите в формуляр.


  2.4.5. Определение дальности до цели производится в следующей последовательности:
  совместите изображение цели с дальномерной шкалой сетки так, чтобы основание цели находилось на горизонтальной линии дальномерной шкалы, а верхняя точка цели касалась без зазора верхней (пунктирной) линии шкалы;
  снимите отсчет по дальномерной шкале в месте касания цели;
  цифра, указывающая точку касания, будет определять расстояние до цели (на рис. 12 дистанция до цели 400 м).




2.4.6. Для стрельбы в сумерки и ночью поверните рукоятку микротумблера в положение -ВКЛ-. Установку углов прицеливания и боковые поправки осуществляйте в этом случае путем отсчета щелчков фиксатора от нулевого положения. При этом помните, что фиксация маховичка углов прицеливания от 0 до 3 происходит через целое деление, т. е. через 100 м, а далее до установки 10 через каждые полделения, т. е. через 50 м. Фиксация маховичка боковых поправок происходит через каждые полделения, т. е. через 0-00, 5.
  2.4.7. При работе с зимней системой освещения корпус с секцией 2РЦ63 необходимо хранить в теплом месте (в кармане гимнастерки или шинели снайпера).


  2.5. Проверка технического состояния, характерные неисправности и методы их устранения
  2.5.1. Для проверки исправности винтовки, а также с целью установления ее пригодности для дальнейшего использования производите периодические осмотры винтовки.
  При осмотре убедитесь в наличии всех частей винтовки и проверьте, нет ли на наружных частях ржавчины, грязи, вмятин, царапин, забоин, отколов и других повреждений, которые могут вызвать нарушение нормальной работы механизмов винтовки и оптического прицела; кроме того, проверьте состояние смазки на видимых без разборки винтовки частях, наличие магазинов, штыка-ножа, принадлежности, чехла для оптического прицела, сумки для прицела и магазинов и сумки под ЗИП; убедитесь, что в канале ствола нет посторонних предметов; проверьте правильность работы частей и механизмов.
  При проверке правильности работы частей и механизмов снимите винтовку с предохранителя, отведите раму за рукоятку назад до отказа и отпустите ее; рама должна остановиться в заднем положении остановом затвора. Отделите магазин, несколько отведите раму за рукоятку назад и отпустите ее; рама должна энергично возвратиться в переднее положение. Поставьте винтовку на предохранитель и нажмите на спусковой крючок; спусковой крючок не должен полностью отходить назад, а курок должен оставаться на боевом взводе. Снимите винтовку с предохранителя и нажмите на спусковой крючок: должен быть слышен щелчок - энергичный удар курка по ударнику. Вновь поставьте винтовку на предохранитель и присоедините магазин; рама не должна отходить назад; предохранитель должен надежно удерживаться в установленном положении.
  Проверьте подачу патронов в патронник; извлечение и отражение гильз (патронов); снарядите магазин учебными патронами, присоедините его к винтовке и, не нажимая на защелку магазина, усилием руки попытайтесь отделить магазин-магазин должен свободно входить в окно ствольной коробки и надежно удерживаться защелкой магазина. Перезарядите винтовку несколько раз, при этом учебные патроны должны без задержки досылаться из магазина в патронник и энергично выбрасываться из ствольной коробки наружу.
  При проверке исправности оптического прицела убедитесь в целостности линз окуляра и объектива, проверьте плавность вращения маховичков и их фиксацию в установленном положении, нет ли качки маховичков, нет ли качки прицела и надежно ли он закрепляется зажимным винтом на винтовке; проверьте исправность освещения сетки; для чего наденьте на объектив колпачок, включите тумблер и посмотрите в окуляр (при исправном устройстве сетка видна четко, если сетка не видна, замените батарейку или лампочку). Если прицел имеет качку или отгиб ручки не заходит в вырез на кронштейне при прочно закрепленном прицеле на винтовке, отрегулируйте зажимной винт. Для этого отделите прицел от винтовки, прижмите движок к ручке (сожмите пружину) и навинтите или отвинтите регулировочную гайку зажимного винта.
  Перед стрельбой осмотрите патроны. При осмотре их проверьте. нет ли на гильзах ржавчины и помятостей, не шатается ли пуля в дульце гильзы, нет ли на капсюле зеленого налета и трещин, не выступает ли капсюль выше поверхности дна гильзы, нет ли среди боевых патронов учебных. Все неисправные патроны сдайте на склад.

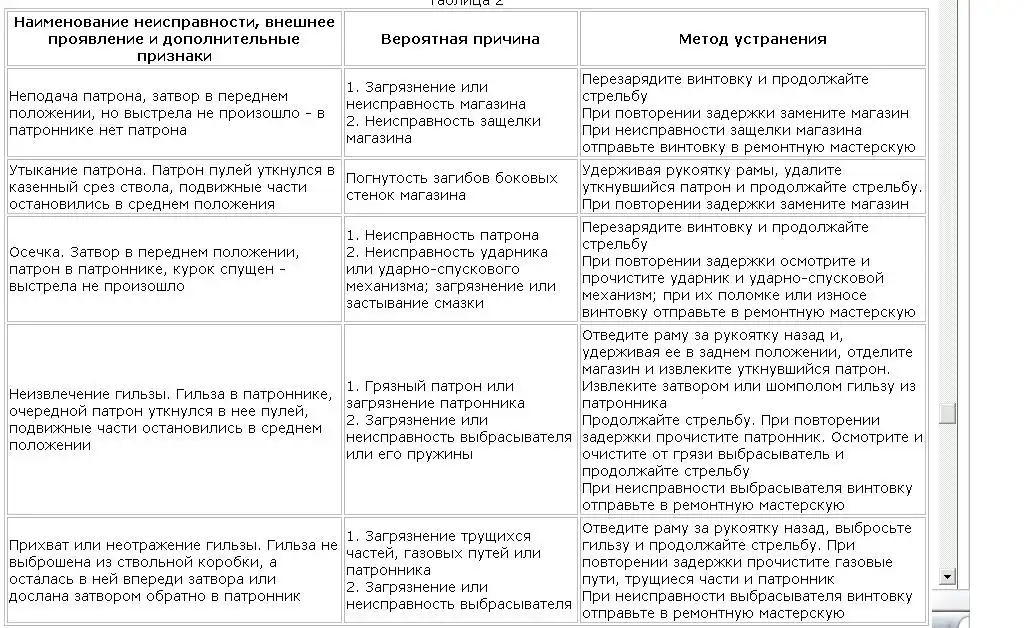

  2.5.2. Неисправности винтовки, оптического прицела, магазинов и принадлежностей устраните немедленно. Если неисправности устранить в подразделении нельзя, винтовку (оптический прицел, магазины, принадлежность) отправьте в ремонтную мастерскую.

  2.5.3. Части и механизмы снайперской винтовки при правильном обращении с винтовкой и надлежащем уходе за ней длительное время работают надежно и безотказно. Однако в результате загрязнения механизмов, износа частей и небрежного обращения с винтовкой, а также при неисправности патронов могут возникнуть задержки при стрельбе.
  Возникшую при стрельбе задержку устраняйте перезаряжанием, для чего быстро отведите раму за рукоятку назад, отпустите ее и продолжайте стрельбу. Если задержка не устранена, то выясните причину ее возникновения и устраните задержку, как указано в таблице 2.




  2.6. Разборка и сборка винтовки
  2.6.1. Разборка снайперской винтовки может быть неполная и полная: неполная - для чистки, смазки и осмотра винтовки; полная - для чистки при сильном загрязнении винтовки, после нахождения ее под дождем или в снегу, при переходе на новую смазку и при ремонте. Частая разборка винтовки не допускается, так как это ускоряет изнашивание частей и механизмов.
  При разборке и сборке винтовки не применяйте излишних усилий и резких ударов.
  При сборке. винтовки сличите номера на ее частях с номером на ствольной коробке.

  2.6.2. Порядок неполной разборки снайперской винтовки:
  а) отделите магазин. Взяв магазин рукой, нажмите на защелку магазина и, подавая нижнюю часть магазина вперед, отделите его. После этого проверьте, нет ли патрона в патроннике, для чего опустите предохранитель вниз, отведите раму за рукоятку назад, осмотрите патронник и опустите рукоятку;
  б) отделите оптический прицел. Приподняв ручку зажимного винта, поверните ее в сторону наглазника до отказа, сдвиньте прицел назад и отделите его от ствольной коробки;
  в) отделите щеку. Повернув защелку замка щеки вниз, снимите петлю с зацепа обоймы и отделите щеку;
  г) отделите крышку ствольной коробки с возвратным механизмом. Повернув чеку крышки назад до постановки ее на шуруп-ограничитель чеки, поднимите вверх заднюю часть крышки и отделите крышку с возвратным механизмом;
  д) отделите раму с затвором. Отведя раму с затвором назад до отказа, приподнимите ее и отделите от ствольной коробки;
  е) отделите затвор от рамы. Отведя затвор назад, поверните его так, чтобы ведущий выступ затвора вышел из фигурного паза рамы, а затем выведите затвор вперед;
  ж) отделите ударно-спусковой механизм. Повернув щиток вверх до вертикального положения, сдвиньте его вправо и отделите от ствольной коробки; взявшись за скобу, движением вниз отделите ударно-спусковой механизм;
  з) отделите ствольные накладки. Прижав чеку кольца к газовой трубке до выхода отгиба пера чеки из выреза верхнего кольца, поверните замыкатель по часовой стрелке до отказа; сдвиньте верхнее кольцо к дульной части; нажимая накладку вниз и отводя ее в сторону, отделите ее от ствола;
  и) отделите газовый поршень и толкатель с пружиной. Отведя толкатель назад, выведите его передний конец из отверстия газового поршня; отделите газовый поршень от газовой трубки; введя передний конец толкателя в газовую трубку, подожмите пружину толкателя до выхода ее из канала прицельной колодки, а затем от делите толкатель с пружиной; отделите пружину толкателя от толкателя.


  2.6.3. Порядок сборки снайперской винтовки после неполной разборки:
  а) присоедините газовый поршень и толкатель с пружиной. Надев пружину толкателя на задний конец толкателя, введите передний конец толкателя в газовую трубку; поджав пружину, введите задний конец толкателя вместе с пружиной в канал прицельной колодки; отведите толкатель назад и выведите его передний конец из газовой трубки в сторону; вставьте газовый поршень в газовую трубку, а передний конец толкателя - в отверстие поршня;
  б) присоедините ствольные накладки. Вставив задний конец правой (левой) накладки в нижнее кольцо, нажмите накладку вниз и зафиксируйте ее на выступах опорного кольца; надвиньте верхнее кольцо на наконечники накладок и поверните чеку кольца к газовой трубке до захода отгиба чеки в вырез на кольце;
  в) присоедините ударно-спусковой механизм. Заведя вырезы корпуса ударно-спускового механизма за штифт останова, прижмите ударно-спусковой механизм к ствольной коробке; введите ось щитка в отверстие ствольной коробки, а затем поверните щиток по часовой стрелке до захода выступа на щитке в нижнюю выемку ствольной коробки;
  г) присоедините затвор к раме. Вставив затвор в отверстие рамы, поверните затвор так, чтобы его ведущий выступ вошел в фигурный паз рамы; продвиньте затвор вперед до отказа;
  д) присоедините раму с затвором. Вставьте направляющие выступы рамы в вырезы ствольной коробки и продвиньте раму вперед;
  е) присоедините крышку с возвратным механизмом. Введя возвратную пружину в отверстие рамы, вставьте выступы на переднем торце крышки в вырезы нижнего кольца, нажмите на задний конец крышки до полного ее прилегания к ствольной коробке; поверните чеку крышки вперед до постановки ее на ограничитель чеки;
  ж) присоедините щеку. Наложив щеку на приклад замком вправо, наденьте петлю на зацеп обоймы и поверните защелку вверх;
  з) присоедините оптический прицел. Совместив пазы на кронштейне прицела с выступами на левой стенке ствольной коробки, продвиньте прицел вперед до отказа и поверните ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне;
  и) присоедините магазин. Введя в окно ствольной коробки передний зацеп магазина, поверните магазин на себя так, чтобы защелка заскочила за задний зацеп магазина.

  2.6.4. Порядок полной разборки снайперской винтовки:
  а) произведите неполную разборку, руководствуясь п. 2. 6. 2;
  б) разберите магазин. Утопив выступ запорной планки в отверстие на крышке магазина, сдвиньте крышку вперед; удерживая запорную планку, снимите крышку с корпуса; постепенно освобождая пружину, выньте ее вместе с запорной планкой из корпуса магазина; отделите подаватель;
  в) разберите возвратный механизм. Снимите переднюю возвратную пружину с направляющей втулки; сожмите заднюю возвратную пружину и, держась за направляющий стержень, выведите его движением вниз и на себя из отверстия серьги; отделите заднюю возвратную пружину и направляющий стержень от направляющей втулки;
  г) разберите затвор. Вытолкнув выколоткой штифт ударника, извлеките ударник из отверстия затвора; таким же образом извлеките выбрасыватель с пружиной;

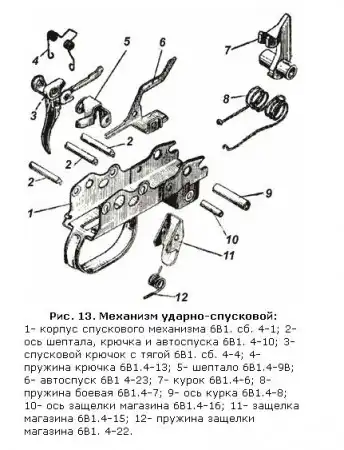

  д) разберите ударно-спусковой механизм (рис. 13). Нажмите на рычаг автоспуска и разъедините шептало автоспуска с курком, придерживая курок, нажмите на спусковой крючок и плавно спустите курок с боевого взвода; выведите концы пружины спускового крючка из-под загибов корпуса ударно-спускового механизма; при помощи отвертки совместите выступы осей спускового крючка, шептала и автоспуска с вырезами для них на правой стенке корпуса ударно-спускового механизма: вытолкнув оси спускового крючка, шептала и автоспуска, отделите эти детали; вытолкнув ось курка, отделите курок с боевой пружиной, а затем снимите боевую пружину;
  е) отделите газовую трубку с газовым регулятором. Повернув регулятор до совмещения выреза на его переднем торце с защелкой газовой трубки, нажмите на защелку и при помощи пенала-ключа отвинтите газовую трубку и снимите с нее регулятор.

  2.6.5. Порядок сборки снайперской винтовки после полной разборки:
  а) присоедините газовую трубку с газовым регулятором. Надев на газовую трубку регулятор, нажмите на защелку газовой трубки и завинтите газовую трубку с помощью пенала-ключа до совпадения выреза на торце трубки с защелкой; утопив защелку в вырез трубки, установите регулятор на необходимое деление;
  б) соберите ударно-спусковой механизм. Вставьте в корпус спусковой крючок с его пружиной, вставьте ось, совместите ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки. Наденьте боевую пружину на цапфы курка и вставьте курок в корпус.
  Вставьте шептало в корпус так, чтобы его хвост зашел за петлю длинного конца боевой пружины; вставьте ось; совместив ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки. Вставьте автоспуск в корпус так, чтобы его хвост зашел за петлю короткого конца боевой пружины; вставьте ось, совместив ее выступ с вырезом на правой стенке корпуса и поверните ось с помощью отвертки; вставьте ось курка и заведите концы пружины спускового крючка на загибы корпуса;
  в) соберите затвор. Вставив выбрасыватель с пружиной в гнездо затвора, нажмите на выбрасыватель и вставьте ось выбрасывателя, введя в отверстие затвора ударник, со стороны ведущего выступа вставьте в отверстие затвора штифт ударника и продвиньте его до конца;



г) соберите возвратный механизм. Вставив в направляющую втулку со стороны отверстия большого диаметра направляющий стержень (лысками вперед), наденьте на направляющую втулку со стороны стержня возвратную пружину и сожмите ее так, чтобы конец направляющего стержня с лысками выходил из-под пружины; удерживая направляющий стержень в таком положении, вставьте его вместе с пружиной и втулкой в нижнее отверстие серьги, а затем по граням лысок продвиньте стержень в верхнее отверстие; отпустите пружину - ее торец должен войти в чашечку серьги. Наденьте на направляющую втулку вторую возвратную пружину;
  д) соберите магазин. Вставив подаватель и пружину в корпус магазина, сожмите пружину до захода запорной планки в корпус и, удерживая ее в таком положении, наденьте крышку магазина на корпус так, чтобы выступ запорной планки заскочил в отверстие крышки;
  е) дальнейшую сборку производите, руководствуясь п, 2. 6. 3.

  2.7. Чистка и смазка
  2.7.1. Чистка винтовки производится:

  при подготовке к стрельбе;
  после стрельбы боевыми и холостыми патронами - немедленно по окончании стрельбы;
  после наряда и занятий в поле без стрельбы - по возвращении с наряда или занятий;
  в боевой обстановке и на длительных учениях - ежедневно в периоды затишья боя и во время перерывов учений;
  если винтовкой не пользовались - не реже одного раза в неделю.

  2.7.2. После чистки винтовку смажьте. Смазку наносите только на хорошо очищенную и сухую поверхность металла немедленно после чистки, чтобы не допустить воздействия влаги на металл.

  2.7.3. Для чистки и смазки винтовки применяются:
  жидкая ружейная смазка - для чистки винтовки и смазывания ее частей и механизмов при температуре воздуха от плюс 50 до минус 50 градусов С;
  ружейная смазка - для смазывания канала ствола, частей и механизмов винтовки после их чистки; эта смазка применяется при температуре воздуха выше плюс 5 градусов С;
  раствор РЧС - для чистки канала ствола и других частей винтовки, подвергшихся воздействию пороховых газов.


Примечание. Раствор РЧС приготовляется в подразделении в следующем составе:
вода, пригодная для питья - 1л;
углекислый аммоний - 200 г;
двуххромовокислый калий (хромпик) - 3-5 г.
Раствор приготавливается в том количестве, какое необходимо для чистки оружия в течение одних суток. Небольшое количество раствора РЧС разрешается хранить не более 7 суток в стеклянных сосудах, закупоренных пробкой, в темном месте и вдали от нагревательных приборов.
  В масленки раствор РЧС наливать запрещается;


  ветошь или бумага КВ-22 - для обтирки, чистки и смазки винтовки;
  пакля, очищенная от кострики, - только для чистки канала ствола.
  2.7.4. Чистку винтовки производите в следующем порядке:
  а) подготовьте материалы для чистки и смазки;
  б) разберите винтовку;
  в) подготовьте принадлежность для использования при чистке;
  г) прочистите канал ствола.

  Для чистки канала ствола жидкой ружейной смазкой наложите на конец протирки паклю и уложите волокна пакли вдоль стержня протирки; налейте на паклю немного жидкой ружейной смазки. Введите шомпол с протиркой и паклей в канал ствола и укрепите на пламегасителе крышку пенала. Удерживая винтовку, плавно продвиньте протирку с паклей по всей длине канала ствола несколько раз. Выньте шомпол, смените паклю, пропитайте ее жидкой ружейной смазкой и в том же порядке прочистите канал ствола несколько раз. После этого тщательно протрите канал ствола чистой сухой паклей, а затем чистой ветошью.
  Чистку канала ствола раствором РЧС производите ершом, смоченным в растворе; затем канал ствола протрите паклей. Чистку раствором РЧС продолжайте до полного удаления нагара. По окончании чистки нарезной части канала ствола таким же порядком вычистите патронник;
  д) прочистите газовую камору и газовую трубку с помощью шомпола или деревянной палочки, обернутых ветошью, пропитанной жидкой ружейной смазкой или раствором РЧС; после чистки насухо протрите газовую камору и газовую трубку; еще раз протрите ветошью и осмотрите канал ствола, чтобы в нем не осталось клочков пакли, ветоши или других посторонних предметов;
  е) прочистите ствольную коробку, затворную раму, затвор и газовый поршень с помощью ветоши, пропитанной жидкой ружейной смазкой или раствором РЧС, после чего насухо протрите;
  ж) остальные металлические части насухо протрите ветошью;
  з) деревянные части оботрите сухой ветошью.

  2.7.5. Смазку винтовки производите в следующем порядке:
  а) смажьте канал ствола с помощью протирки и ветоши, пропитанной смазкой; смажьте патронник;
  б) смажьте все остальные металлические части и механизмы винтовки при помощи промасленной ветоши;
  в) смазку наносите тонким слоем, т. к. излишняя смазка способствует загрязнению частей и может вызвать задержки при стрельбе;
  г) не смазывайте деревянные части.

  2.7.6. Соберите винтовку и проверьте работу ее частей и механизмов.


  2.7.7. Чистой ветошью протрите наружные поверхности оптического прицела. Снимите колпачок устройства освещения сетки и протрите батарейку, корпус и колпачок. Если загрязнена поверхность линз объектива и окуляра, то протрите их салфеткой. Линзы и стекла не разрешается протирать ветошью, которой протирались другие части прицела, смазывать и трогать пальцами.
  Запрещается вскрывать прицел!

2.8. Правила хранения и транспортирования

  2.8.1. Винтовка должна храниться всегда разряженной, при этом оптический прицел и магазин отделены, штык-нож снят, курок спущен, щиток на предохранителе, хомутик прицела установлен на деление -П-.


  2.8.2. При казарменном и лагерном положении винтовка хранится в пирамиде, в особом отделении той же пирамиды хранятся оптический прицел в чехле, магазины, сумка для прицела и магазинов, штык-нож в ножнах, сумка под ЗИП, ремень для ношения стрелкового оружия и принадлежность. Сумка для прицела и магазинов, чехол и ремень должны храниться чистыми и сухими.

  2.8.3. При временном расположении в каком-либо здании винтовка хранится в сухом месте в удалении от дверей, печей и нагревательных приборов. В боевой обстановке винтовку держать при себе, в руках.

  2.8.4. При движении на занятия и в походе винтовка переносится на ремне. Ремень должен быть подогнан так, чтобы винтовка не ударялась о твердые предметы снаряжения. Винтовка переносится с присоединенным магазином. Остальные магазины находятся в сумке.

  2.8.5. При передвижении на автомобилях или бронетранспортерах винтовку держать между колен отвесно. При передвижении на танках винтовку держать в руках, оберегая ее от ударов о броню.

  2.8.6. При перевозке по железным дорогам или водным путям винтовка устанавливается в специальной пирамиде. Если вагон или водный транспорт не оборудован пирамидами, винтовку можно держать в руках или положить на полку так, чтобы она не могла упасть или получить повреждение.

  2.8.7. Для предупреждения раздутия или разрыва ствола запрещается чем-либо затыкать канал ствола.

  2.8.8. Оптический прицел оберегать от падения, резких ударов и толчков, от проникновения внутрь оптической части влаги и пыли; хранить прицел в чехле в сухом отапливаемом помещении; если прицел находится на винтовке и стрельба не ведется, надеть на прицел чехол. Мокрый прицел тщательно вытереть сухой ветошью, чехлы просушить. Запрещается держать прицел вблизи печей и костров.
