Вторая жизнь старой магнитолы
Не знаю, как вам, а мне очень нравятся старые (годов 70 х 80 х ) магнитолы, вроде этой.Навевает, знаете ли, какие то воспоминания о молодости, когда подобные аппараты в комиссионках стоили, как половина "Жигулей".
Данный экземпляр был мной приобретён на блошином рынке за 4 евро.
Однако, ностальгия ностальгией, а просто так, чтобы стоял и место занимал не хочется. Отсюда возникла идея добавить старому аппарату хоть какого то современного смысла.

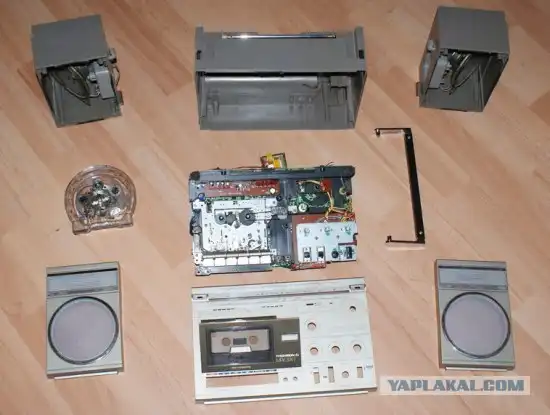

Для начала необходимо провести санобработку (на первом фото он уже после этой процедуры) , для чего разбираем и моем детали корпуса в тёплой воде со стиральным порошком. Ну и внутренности чистим от пыли веков. Вот всё хозяйство в разобранном состоянии.

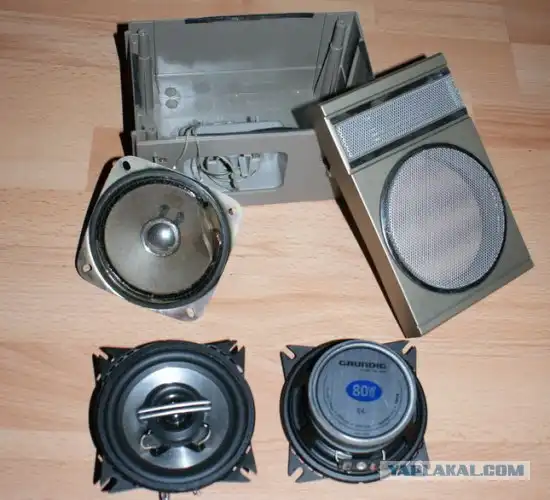

Далее заменяем откровенно плохенькие и уже убитые временем динамики на 10 ти сантиметровые автомобильные, снятые бесплатно на авторазборке не помню с какой разбитой машины.

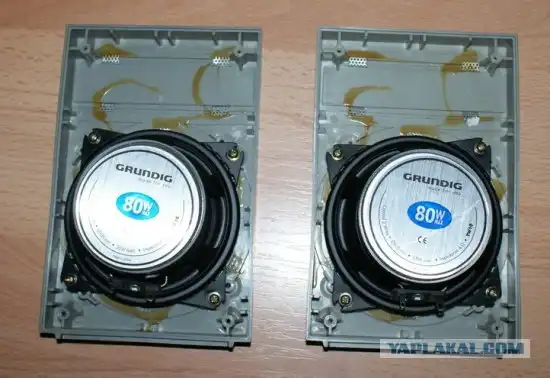

Встают, как родные. Что бы пластик колонок не дребезжал, заполняем их толстым поролоном.
Теперь переходим непосредственно к новому смыслу. Мысль появилась скрестить старичка с дешёвеньким МР3 плеером, имеющим слот для карты SD.
Сперва, думал встроить плеер прямо внутрь магнитолы, но примерившись от этой идеи отказался, уж больно нелепое выходило расположение дисплея и клавиш плеера на корпусе. Решил сделать выход USB для питания плеера, чти бы не зависеть от батарейки, ну а выход для наушников , естественно, соединить с линейным входом магнитолы.
Небольшая сложность - на данном экземпляре линейный вход выполнен в виде древнего 5 ти штырькового разъёма. Приходится добавить вход в виде тюльпанов. Его взял с разбитой магнитолы, на той же авторазборке.
Питание USB организовываем с помощью автомобильного же переходника с прикуривателя.

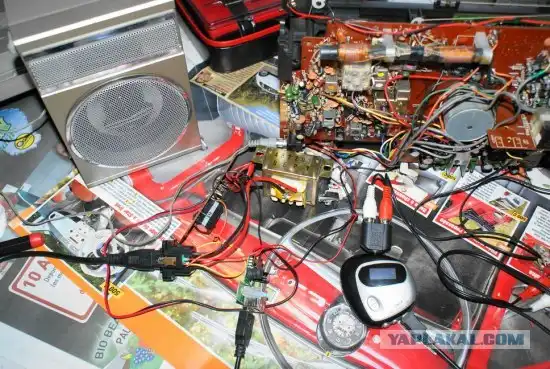

Собираем всё это дело на соплях, пробуем. Работает! (Ну а куда бы оно делось )

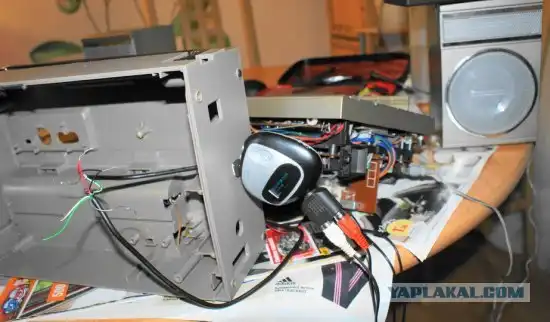

Шнур USB присобачиваем к корпусу, следующим образом (на фото). С присоединённой колонкой его не будет видно.

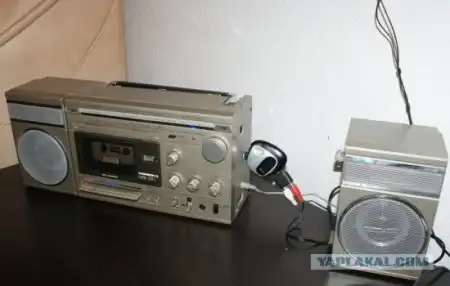

Теперь осталось аккуратно спаять и собрать всю эту конструкцию. Результат вот такой.
Можно взять с собой на пикник, в поход и т.п., Ну а в домашних условиях я её теперь использую в качестве этаких винтажных колонок для ноутбука.
Далее заменяем откровенно плохенькие и уже убитые временем динамики на 10 ти сантиметровые автомобильные, снятые бесплатно на авторазборке не помню с какой разбитой машины.
Встают, как родные. Что бы пластик колонок не дребезжал, заполняем их толстым поролоном.
Теперь переходим непосредственно к новому смыслу. Мысль появилась скрестить старичка с дешёвеньким МР3 плеером, имеющим слот для карты SD.
Сперва, думал встроить плеер прямо внутрь магнитолы, но примерившись от этой идеи отказался, уж больно нелепое выходило расположение дисплея и клавиш плеера на корпусе. Решил сделать выход USB для питания плеера, чти бы не зависеть от батарейки, ну а выход для наушников , естественно, соединить с линейным входом магнитолы.
Небольшая сложность - на данном экземпляре линейный вход выполнен в виде древнего 5 ти штырькового разъёма. Приходится добавить вход в виде тюльпанов. Его взял с разбитой магнитолы, на той же авторазборке.
Питание USB организовываем с помощью автомобильного же переходника с прикуривателя.
Собираем всё это дело на соплях, пробуем. Работает! (Ну а куда бы оно делось )
Шнур USB присобачиваем к корпусу, следующим образом (на фото). С присоединённой колонкой его не будет видно.
Теперь осталось аккуратно спаять и собрать всю эту конструкцию. Результат вот такой.
Можно взять с собой на пикник, в поход и т.п., Ну а в домашних условиях я её теперь использую в качестве этаких винтажных колонок для ноутбука.
