Заброшенная шахтно-пусковая установка(ШПУ) "Двина"
Мой знакомый недавно гонял на вот такой интересныйи военный,когда то секретный объект,к сожалению с ним не получилось.Так что вот публикую его отчёт.Фото и текст как уже поняли не мои.
В середине 50-х годов постановлением Правительства Советского Союза было создано новое Особое конструкторское бюро ? 586, которое получило производственную базу в Днепропетровске. Его возглавил М.К. Янгель. Ему поручили создать боевую ракету с дальностью полета до 2000 км и ядерной головной частью.Два года ушло на разработку проекта и постройку опытной серии новой БРСД, получившей обозначение Р-12.
Ракетный комплекс средней дальности с баллистической ракетой Р-12У (8К63У).
Код НАТО – SS-4 “Sandal”.
Принята на вооружение 09.01.1964 г., ликвидирована по договору о РСМД в 1990 г.
Дальность стрельбы – 2000 (2080) км.
Головная часть – термоядерная с легким (мощность 1-1,3 Мт, вес 1300-1400 кг) или тяжелым боевым блоком (мощность 2-2,3 Мт, вес 1630 кг).
Система управления – инерциальная с радиокоррекцией (вес – 430 кг).
Круговое вероятное отклонение – 1,1-2,4 км, предельное отклонение – 5,0-5,4 км.
Тип старта – наземный или из шахтной пусковой установки за счет собственных двигателей.
Вес ракеты: стартовый – 41,7-42,2 т., пустой – 3,15 т.
Размеры: длина полная – 22,1-22,77 м., диаметр – 1,652 м.
Число ступеней – 1. Двигатель – ЖРД РД-214 Тяга: у земли – 64,8 тс, в пустоте – 74,4 тс.
Время подготовки ракеты к пуску:
при хранении на техпозиции, без топлива, гироприборов и ГЧ – 3-3,5 ч;
при хранении на техпозиции с присоединеными гироприборами и ГЧ – 2,3 ч.
на пусковой установке без топлива – 1 ч.
на пусковой установке, заправленная топливом – 30 мин.
Стартовый комплекс 8П763:
- 4 шахтных пусковых установки (расстояние между ШПУ – 70-80 м),
- подземный командный пункт,
- система заправки и др.
Размеры шахтной пусковой установки: высота – 24,126 м., диаметр стального стакана – ок.3 м., внутренний диаметр бетонного ствола – 4,8-5 м., внешний диаметр ствола – 7,2-7,5 м.
Защитное устройство: плоское 8У13. Устройство открывания крыши – рельсовое, сдвигается в сторону.
Во второй половине 70-х годов начался массовый процесс снятия с вооружения ракет Р-12 и Р-12У в связи с развертыванием ракетных комплексов РСД-10. Первыми снимались ракетные комплексы с шахтными пусковыми установками. На момент подписания советско-американского Договора о ликвидации ракет средней и меньшей дальности в 1987 году оставалось 149 ракет типа Р-12 подлежащих ликвидации. Последняя ракета была уничтожена 23 мая 1990 года на базе ликвидации ракетной техники “Лесная” в Брестской области.
База представляет из-себя весьма печальное состояние, Чусовая как-то меньше пострадала от рук чернометальщиков. База обслуживания сдана некоему УП Нарочь, а бетонку до ШПУ вырвали местные.
http://stalkerov.net/index.php
Код НАТО – SS-4 “Sandal”.
Принята на вооружение 09.01.1964 г., ликвидирована по договору о РСМД в 1990 г.
Дальность стрельбы – 2000 (2080) км.
Головная часть – термоядерная с легким (мощность 1-1,3 Мт, вес 1300-1400 кг) или тяжелым боевым блоком (мощность 2-2,3 Мт, вес 1630 кг).
Система управления – инерциальная с радиокоррекцией (вес – 430 кг).
Круговое вероятное отклонение – 1,1-2,4 км, предельное отклонение – 5,0-5,4 км.
Тип старта – наземный или из шахтной пусковой установки за счет собственных двигателей.
Вес ракеты: стартовый – 41,7-42,2 т., пустой – 3,15 т.
Размеры: длина полная – 22,1-22,77 м., диаметр – 1,652 м.
Число ступеней – 1. Двигатель – ЖРД РД-214 Тяга: у земли – 64,8 тс, в пустоте – 74,4 тс.
Время подготовки ракеты к пуску:
при хранении на техпозиции, без топлива, гироприборов и ГЧ – 3-3,5 ч;
при хранении на техпозиции с присоединеными гироприборами и ГЧ – 2,3 ч.
на пусковой установке без топлива – 1 ч.
на пусковой установке, заправленная топливом – 30 мин.
Стартовый комплекс 8П763:
- 4 шахтных пусковых установки (расстояние между ШПУ – 70-80 м),
- подземный командный пункт,
- система заправки и др.
Размеры шахтной пусковой установки: высота – 24,126 м., диаметр стального стакана – ок.3 м., внутренний диаметр бетонного ствола – 4,8-5 м., внешний диаметр ствола – 7,2-7,5 м.
Защитное устройство: плоское 8У13. Устройство открывания крыши – рельсовое, сдвигается в сторону.
Во второй половине 70-х годов начался массовый процесс снятия с вооружения ракет Р-12 и Р-12У в связи с развертыванием ракетных комплексов РСД-10. Первыми снимались ракетные комплексы с шахтными пусковыми установками. На момент подписания советско-американского Договора о ликвидации ракет средней и меньшей дальности в 1987 году оставалось 149 ракет типа Р-12 подлежащих ликвидации. Последняя ракета была уничтожена 23 мая 1990 года на базе ликвидации ракетной техники “Лесная” в Брестской области.
База представляет из-себя весьма печальное состояние, Чусовая как-то меньше пострадала от рук чернометальщиков. База обслуживания сдана некоему УП Нарочь, а бетонку до ШПУ вырвали местные.

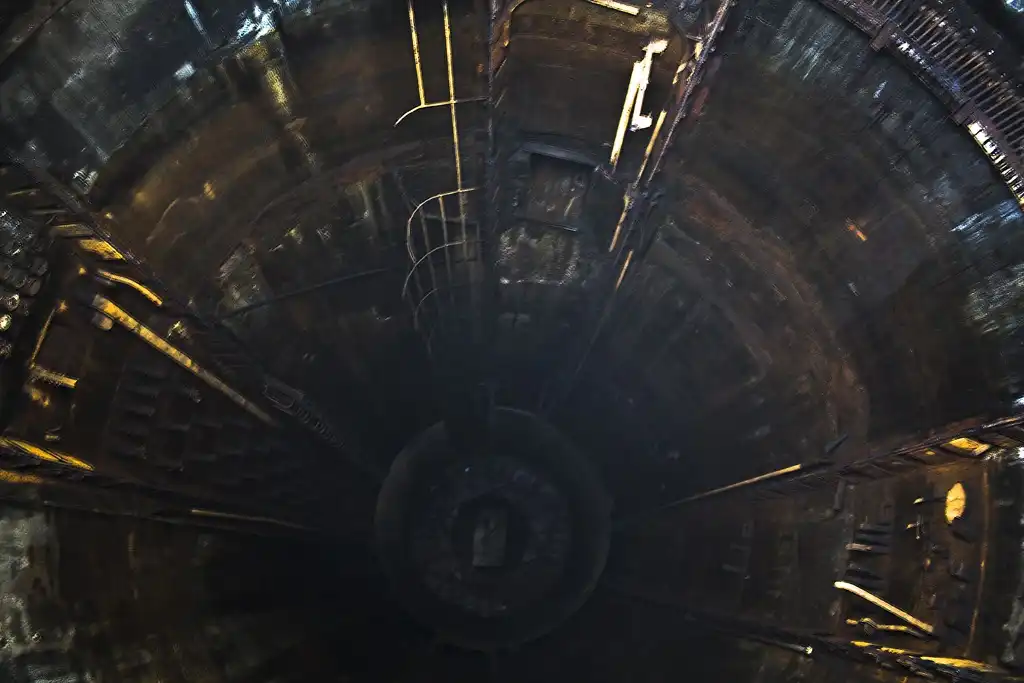

Вот так вот выглядит шахта сверху(через технологический отверстие. Систему тросов давно сняли и выдрали:( Лифт для перемещения до нижних этажей шахты, тож сняли...Внизу воляются балоны для автогена, трубки от которого лежат во внутренних помещениях..

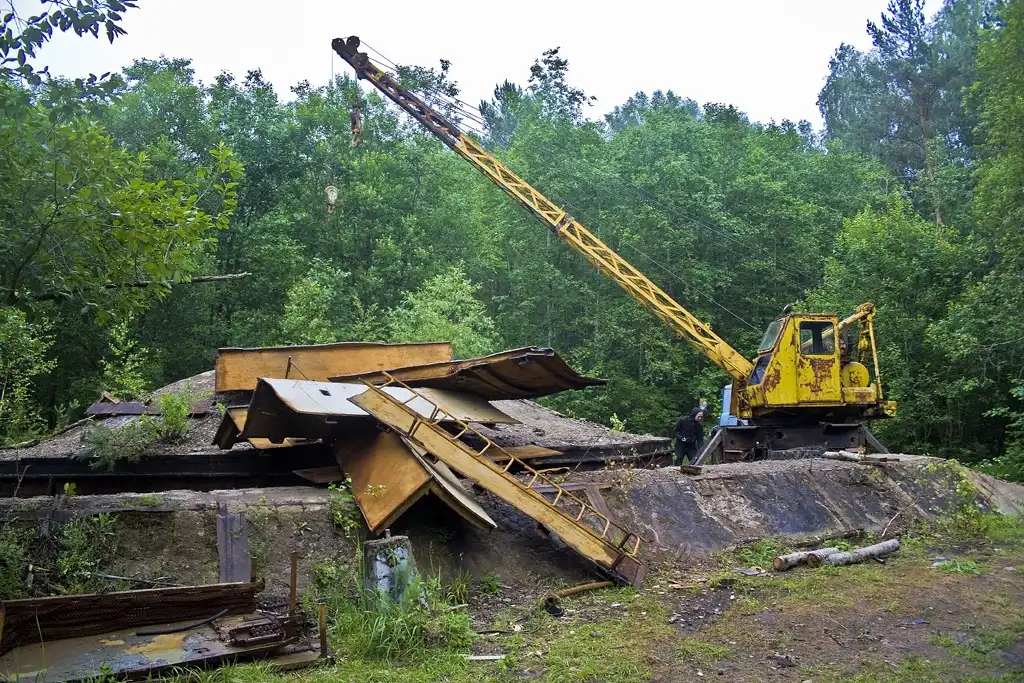

Краном достают срезанный метал из шахты, с последующе целью его продажи( я так понимаю)

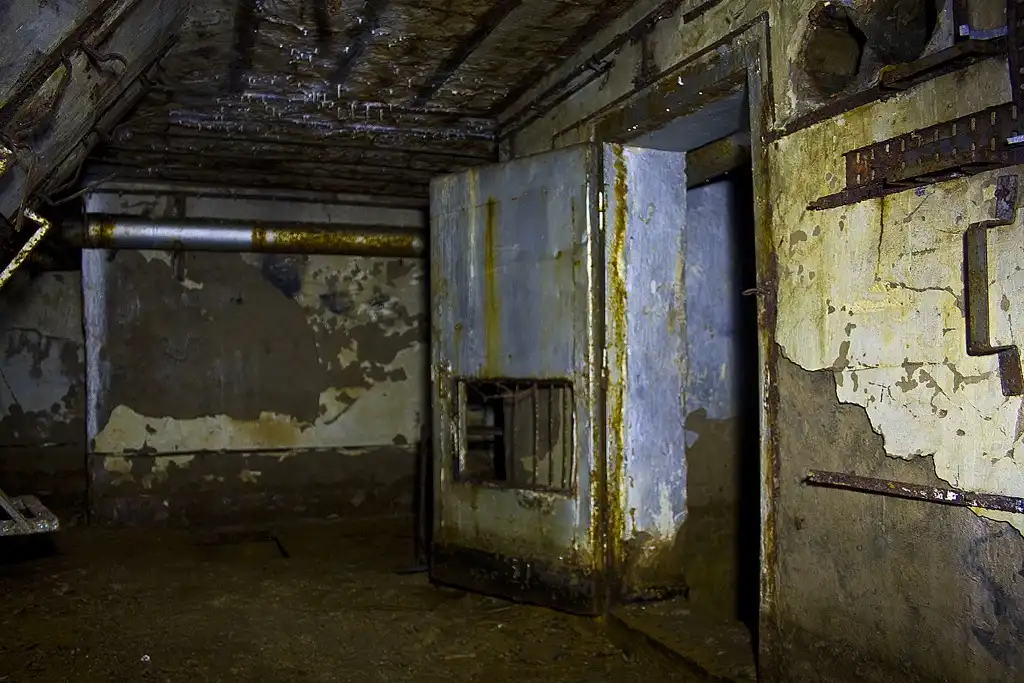

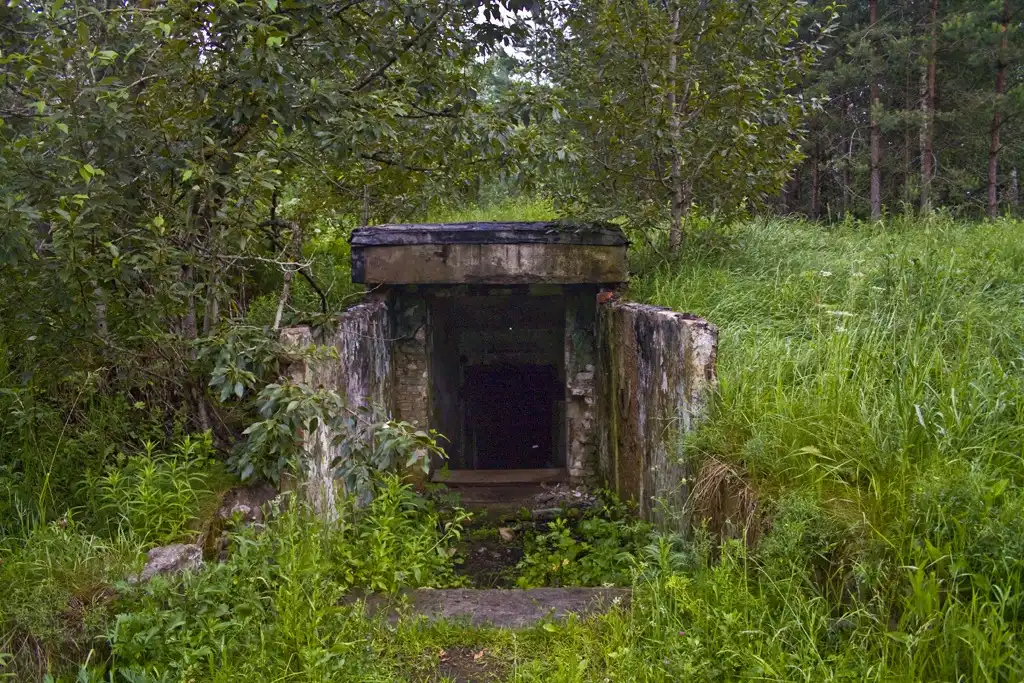

Вход в КП.

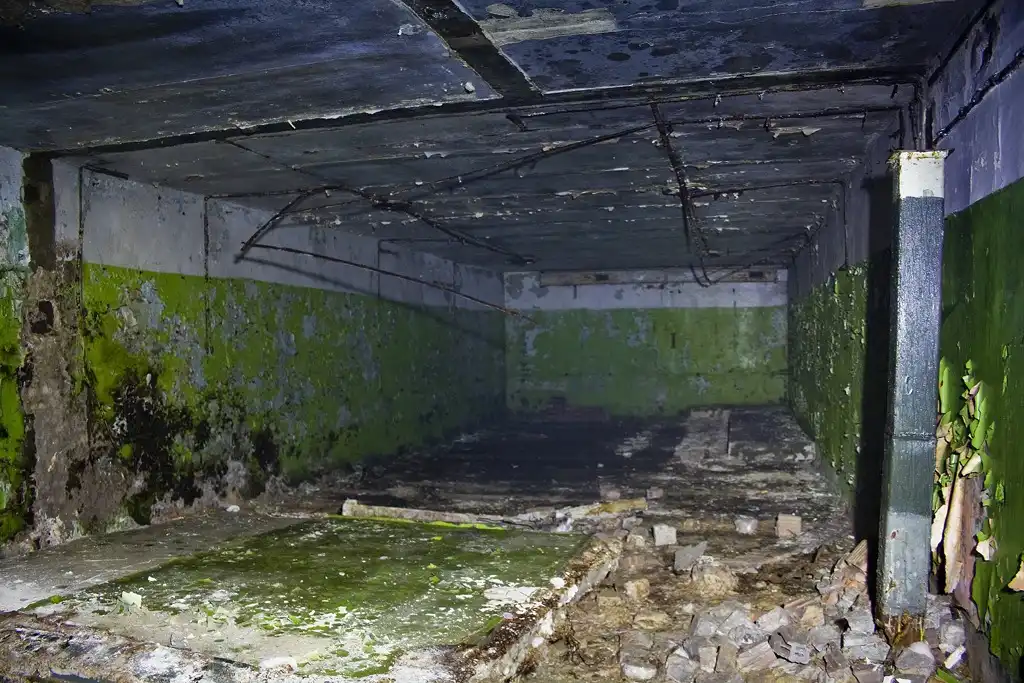

Внутри КП пусто, грязно.....
Я б тож не советовал:)

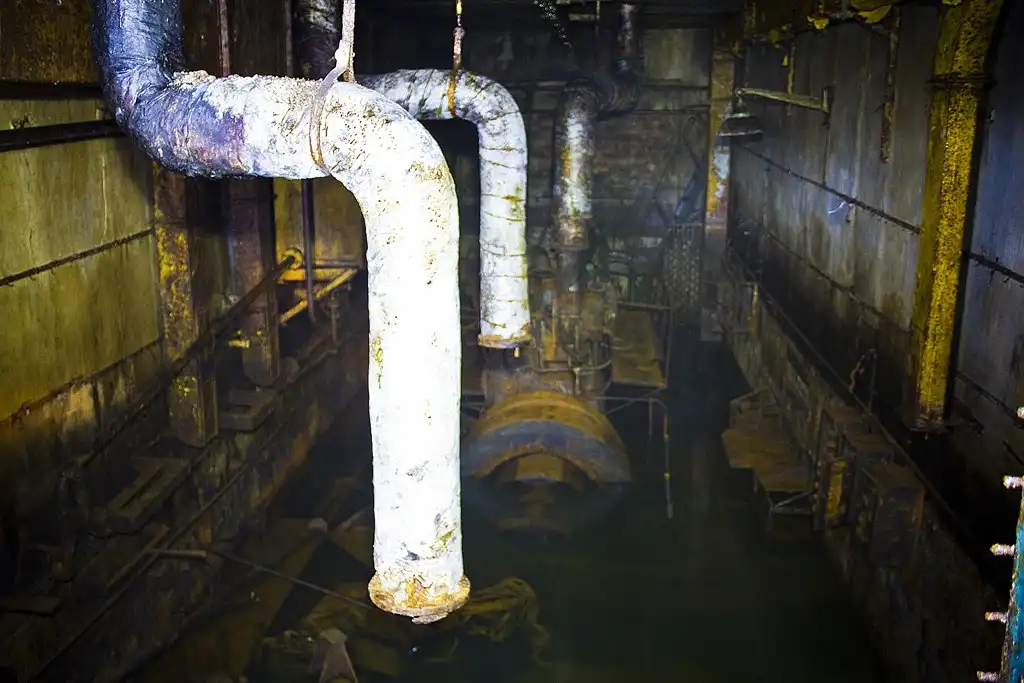

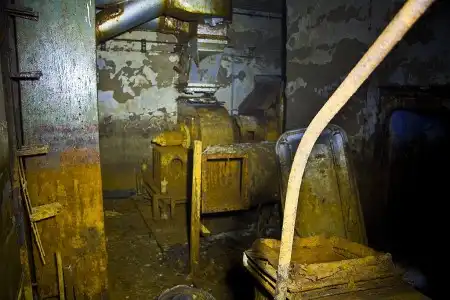

Генераторная. Затоплена сильнее чем на Чусовой. Двина находилась на болоте и пока работала, то из нее постоянно откачивали воду..сейчас--увы..

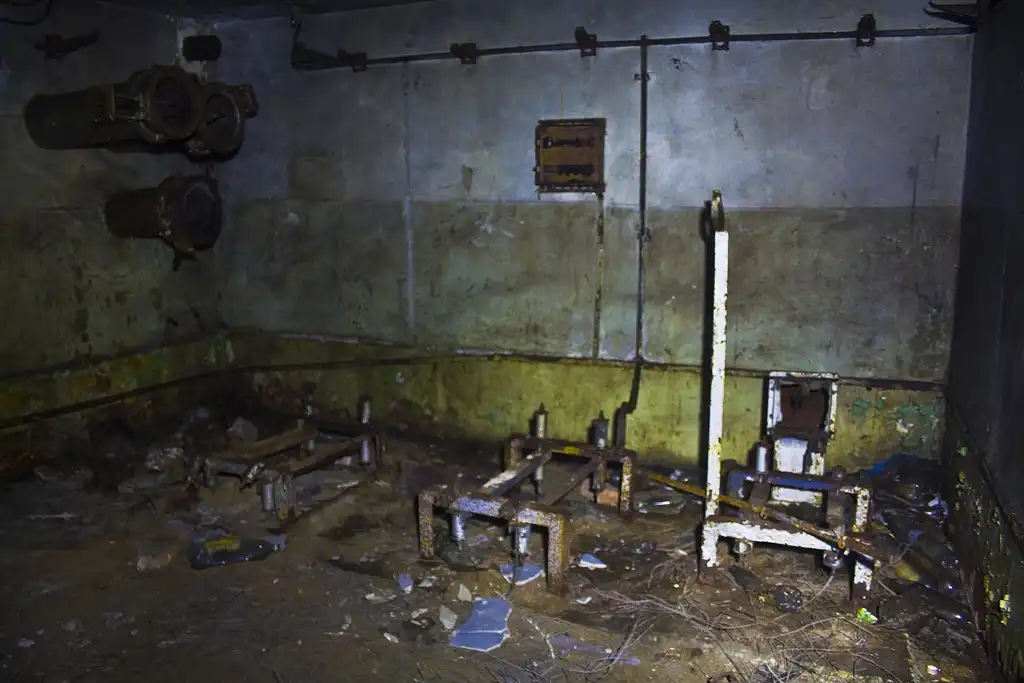

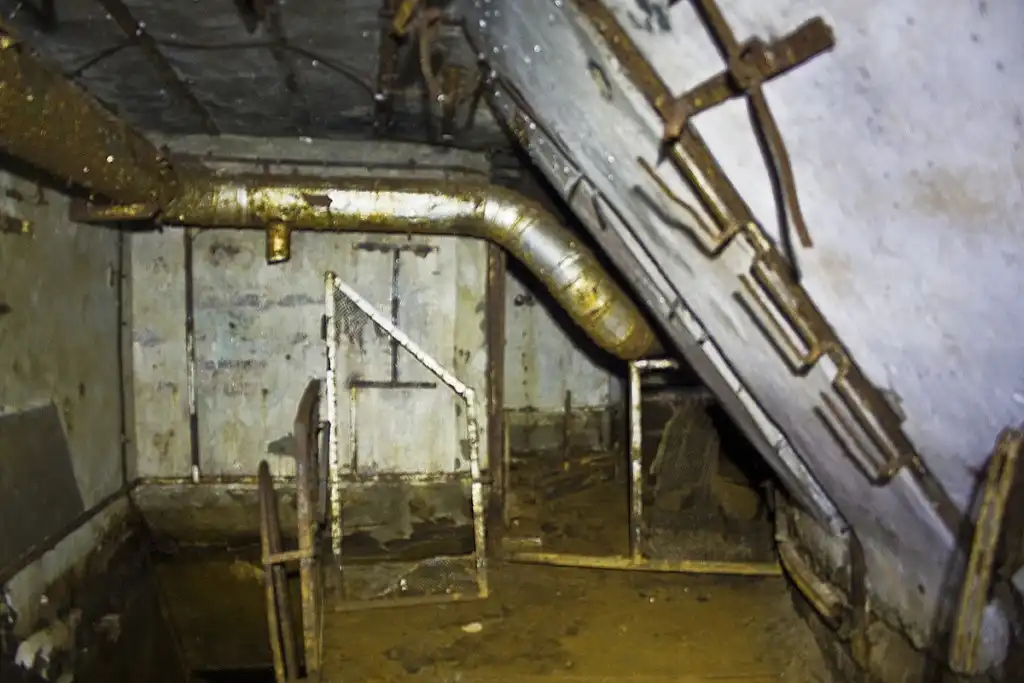

По моим предположениям сдесь была система вентиляции.

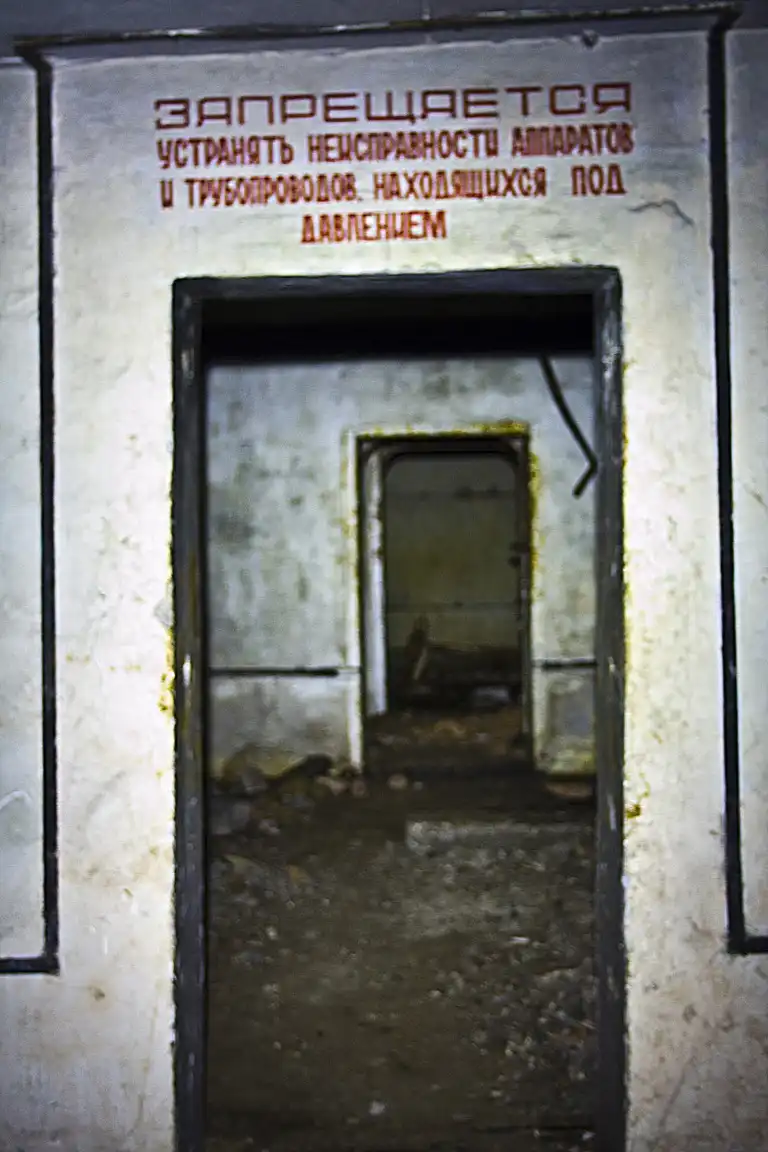

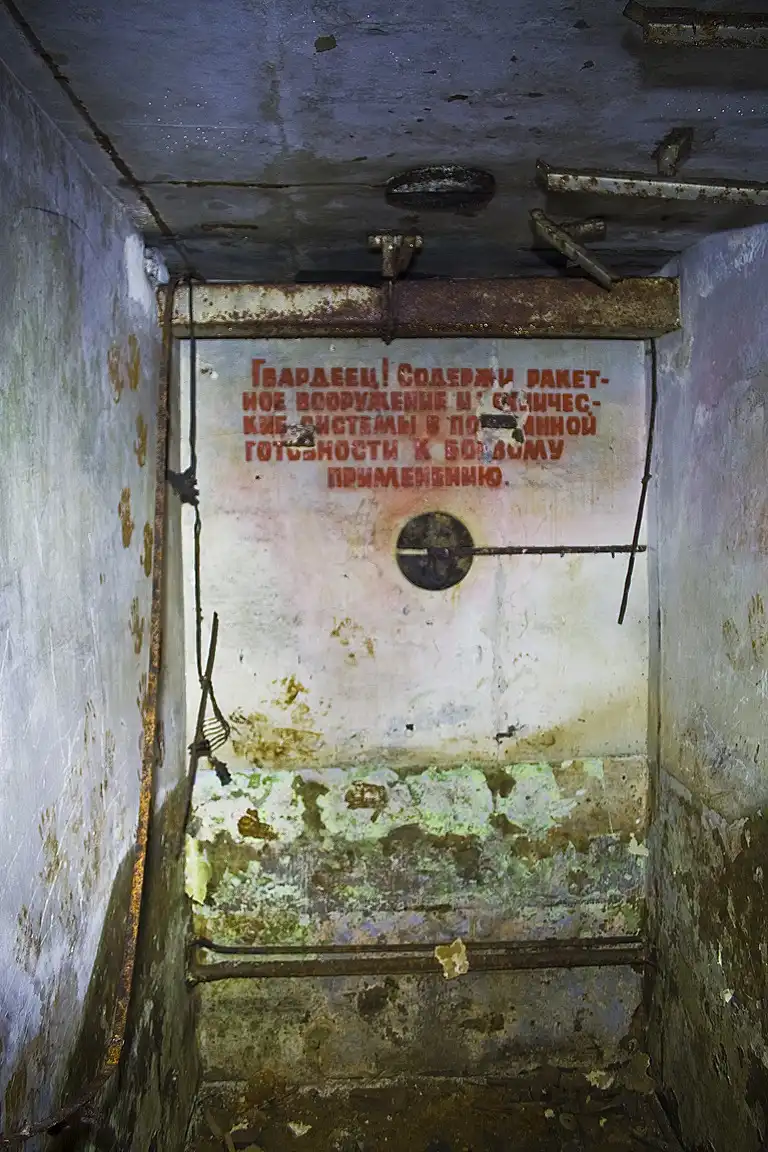

Многие надписи остались в хорошем состоянии..

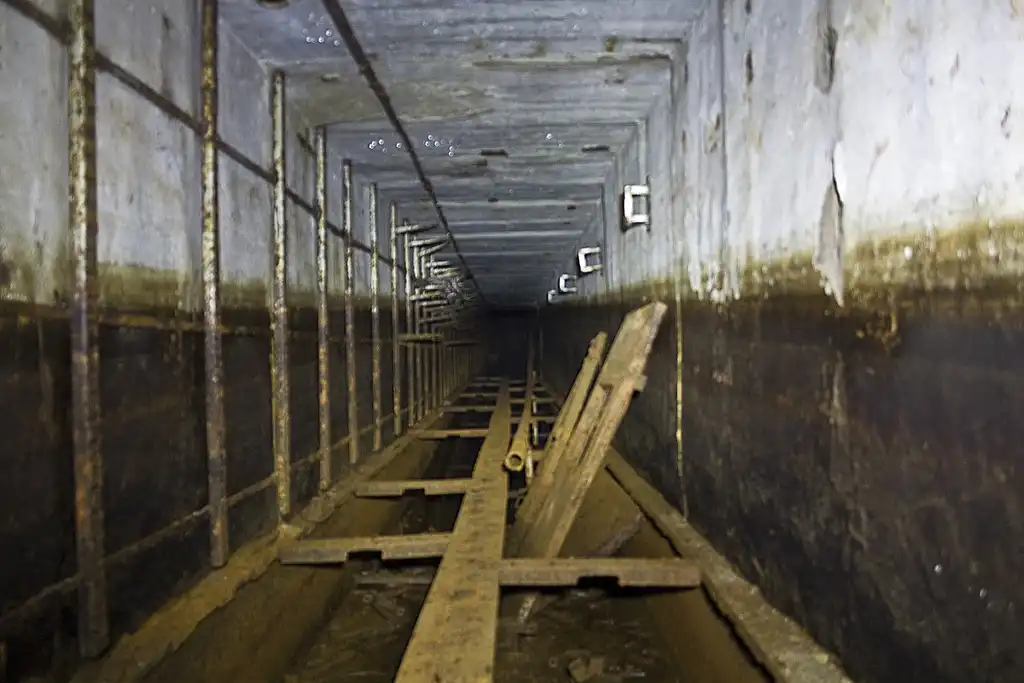

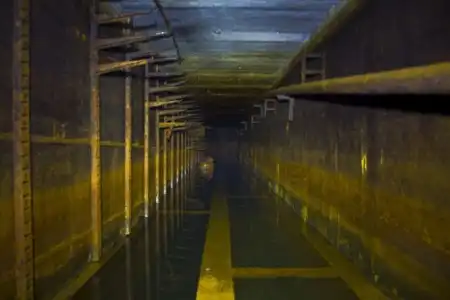

Проходы к шахтам...полов давно нету, как и проводки под ними.

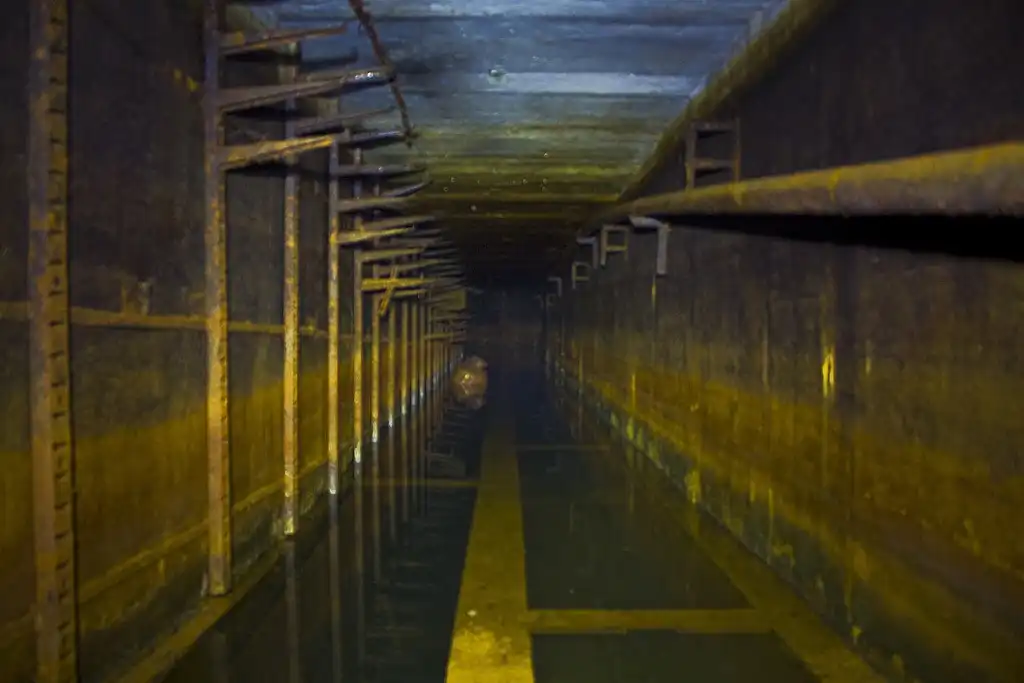

Далее пол погружается под воду.

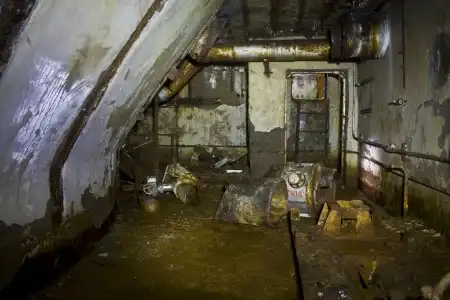

Помещения вокруг шахты сильно напоминают Чусовую
К нашей радости или огорчению..на время того как режут шахты на метал--из них откачали воду, на фото виден уровень--до куда она была.
Дойти до нижних этажей КП без защиты от воды--не получилось.
Далее мы выехали в Минск, в коем были очень нескоро...Вот такое чудное воскресенье.
