Производство готовых стен для сборки домов

весь процесс начинаетя отсюда... с моего рабочего места

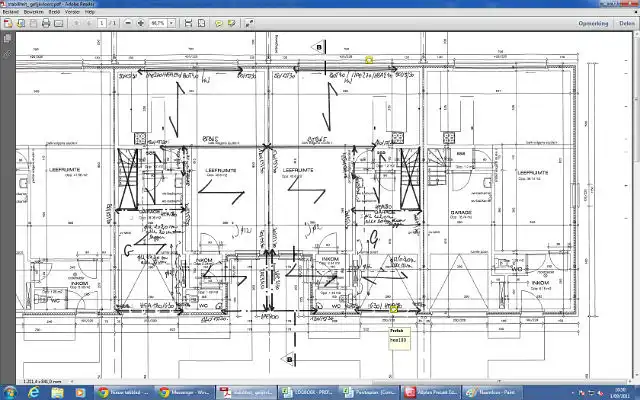

получаем чертежи проэкта в электронном виде, с ремарками от инженерного бюро где какие перекрытия должны стоять и нужные для них дороботки

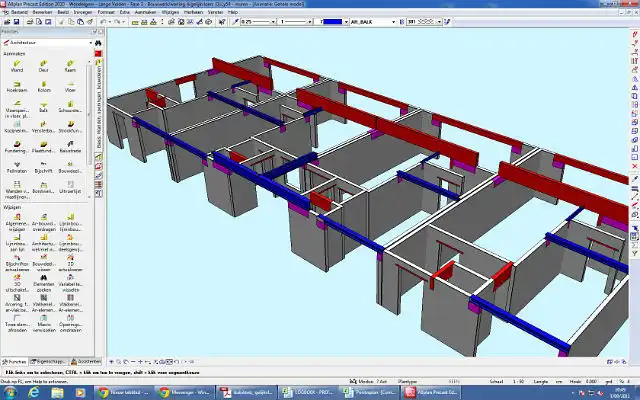

Делаю из этого вот такой 3д макет домов(8 рядом стоящих домов в два этапа- по 4 дома за раз)
потом этот макет делится на отдельные стены

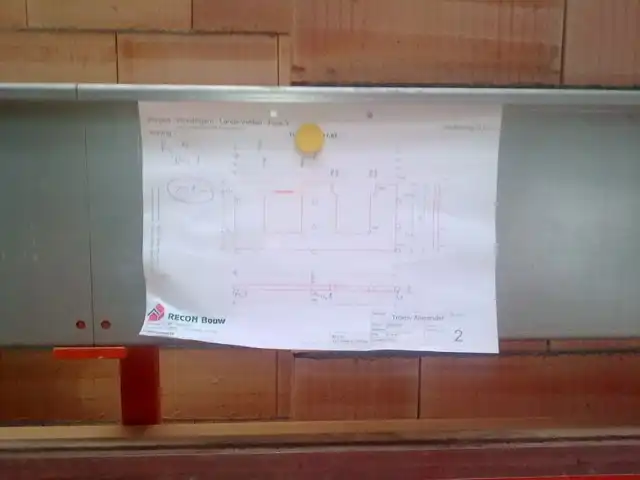

для каждой стены получаем вот такой чертёж со всей нужно информацией для тех кто обслуживает инсталляцию





первый слой кирпичей кладется на пластик чтобы потом можно было оторвать от пола





раствор замешивается автоматически

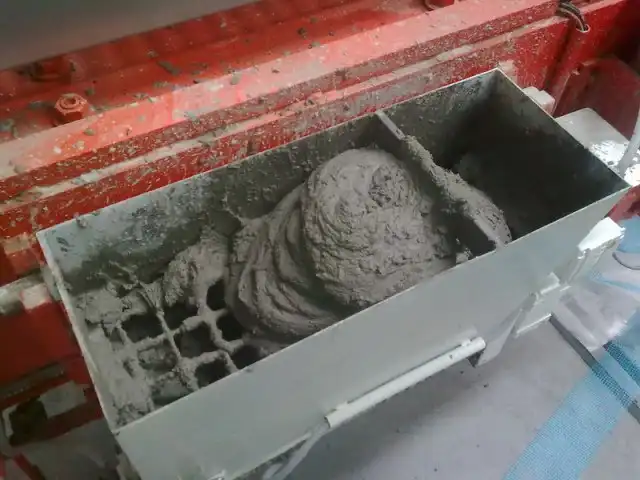

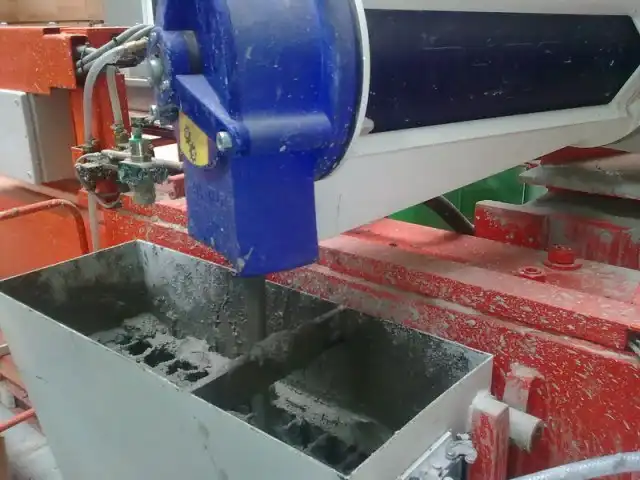

наполняется бак с раствором тоже автоматически до верха, консистенцию можно регулировать

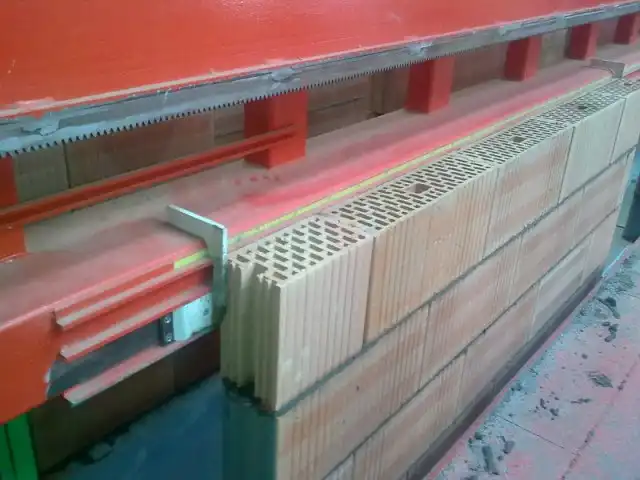

на инсталляции выставляются нужные размеры стен с помощю вот этих белых блоков, они на магните и легко можно их переставлять

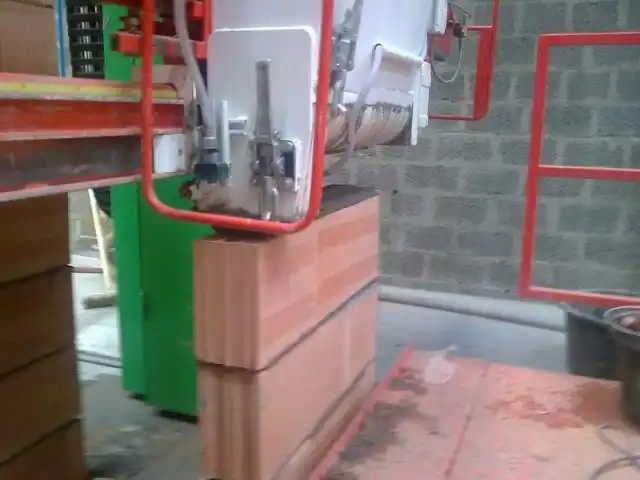

по этим же белым блока машина знает где нужно подавать раствор

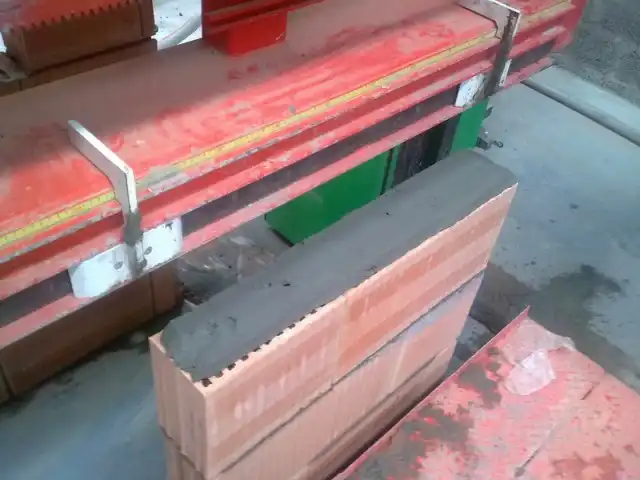

вот результат... ширина и каличество подажи раствора также регулируется

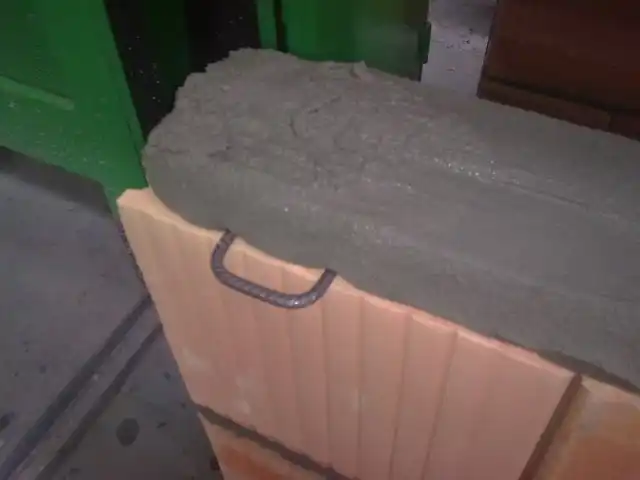

заранее вставляются петли чтобы скрепить стены между собой на месте

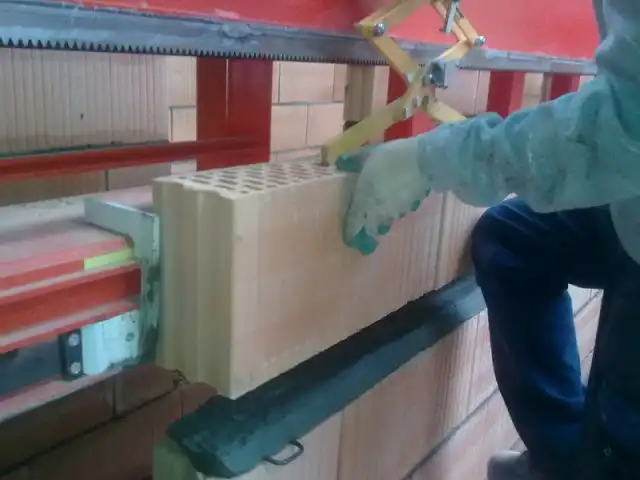

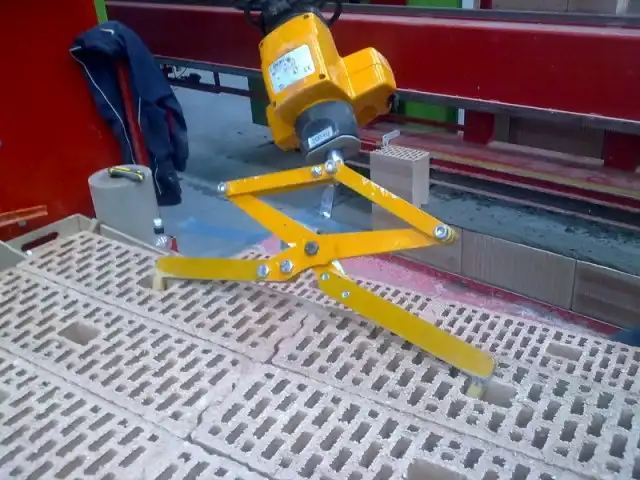

всё сделано для людей, чтобы не поднимать кирпичи руками рабочие используют вот такой вот кран





таким краном рабочий может за раз положить два кирпича без особого напряга... а это 0.25 квадратного метра
при размере кирпича 50 длиннах24 высота х14 толщина

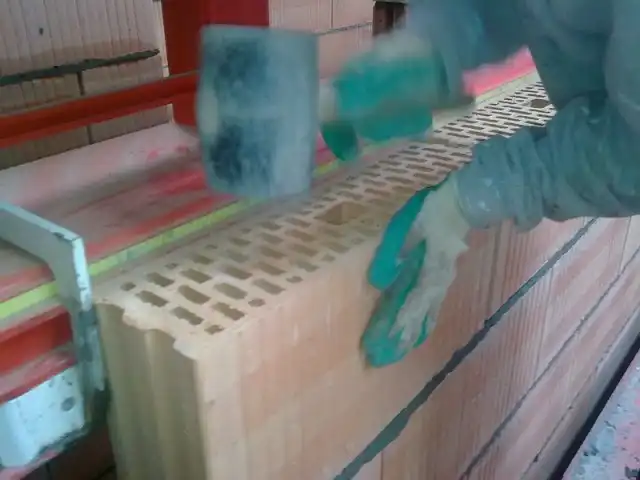

теперь рабочий пристукивает (иногда достаточно надавть руками) кирпичи до нужного уровня который точностю до 0.1см выставляется машиной... так получаем ровную кладку по высоте

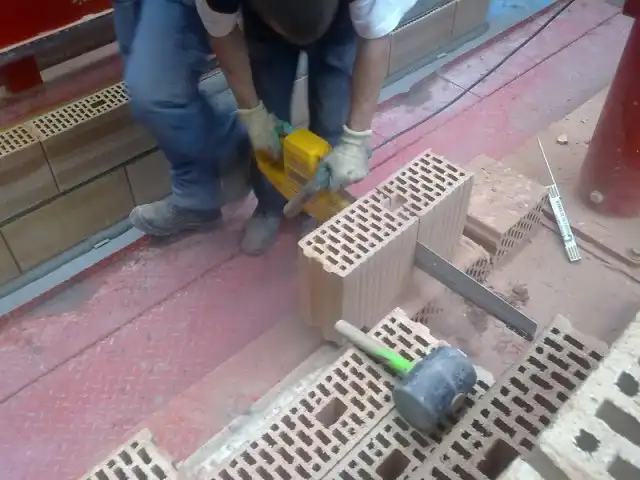

если нужно отпилить кирпич... не проблема...этой пило можно распилить кирпич за 5 секунд(не приувиличиваю)

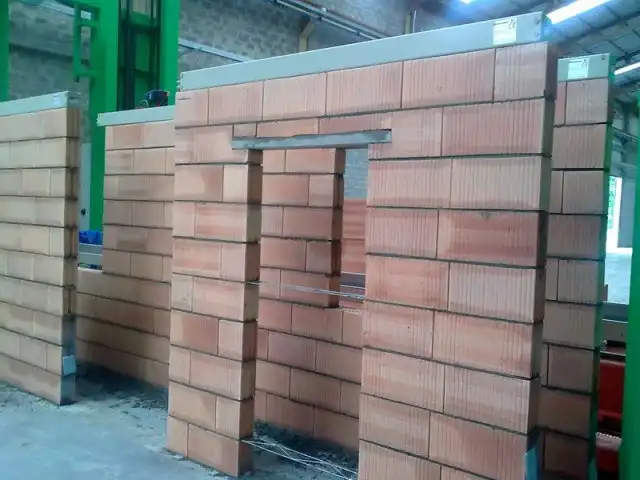

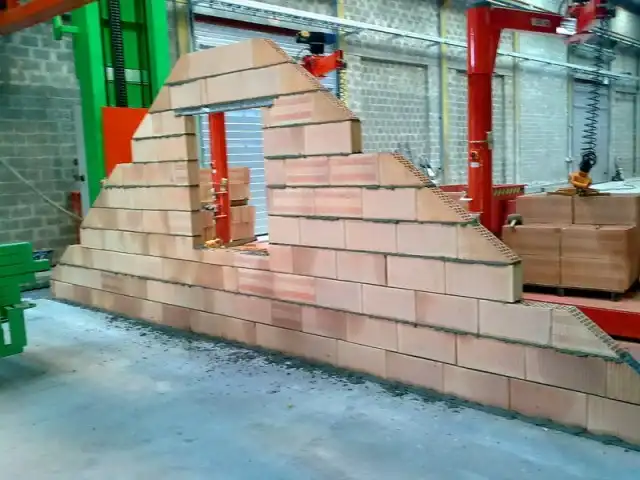

итак стена готова

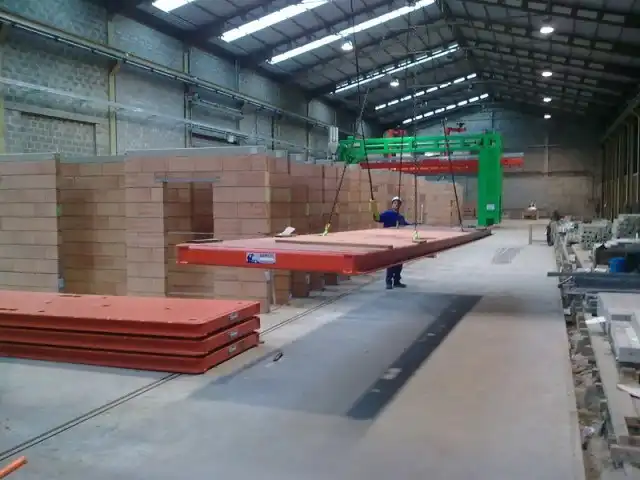

на неё сверху кладётся траверс( честно незнаю как оно называется на русском)в нём внутри стоят петли для крана





теперь нужно упаковать стену стальной лентой....

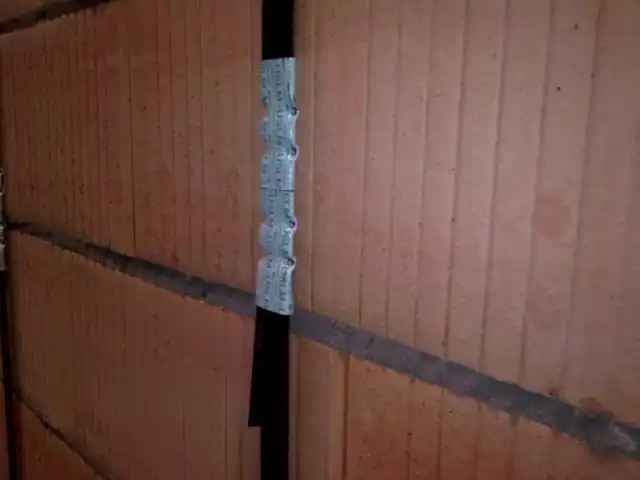

лента натягивается гидравлическим домкратам при давлении 3.0 бар и сцепляются вот такими клемами при давлении 8 бар

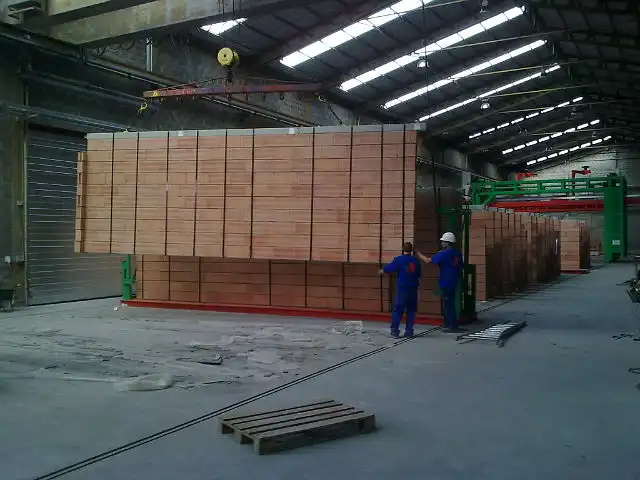

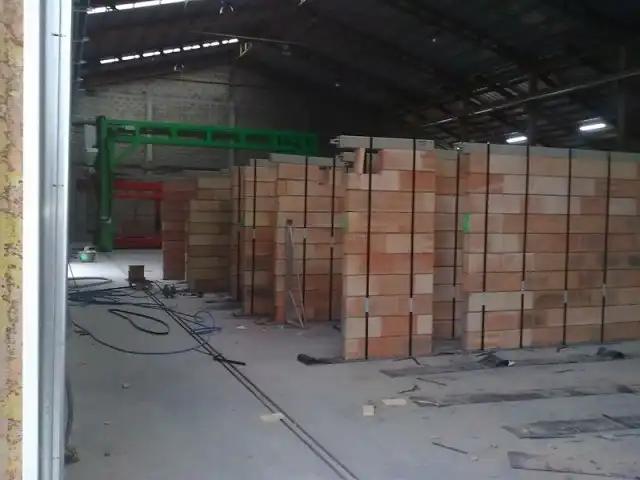

сначало упаковываем все стены

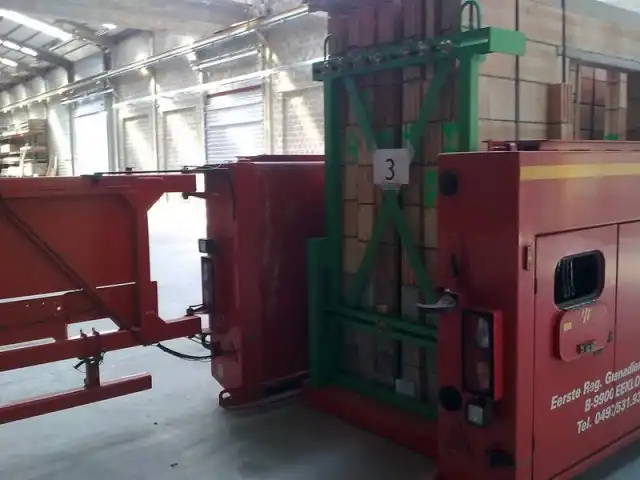

грузить их будем на такие контейнеры





примерно так...также нужно строго следовать схеме погрузки, чтобы на стройке самой рабочие попарядку установки брали стены только с внешних сторон(не вытаскивать между стен)

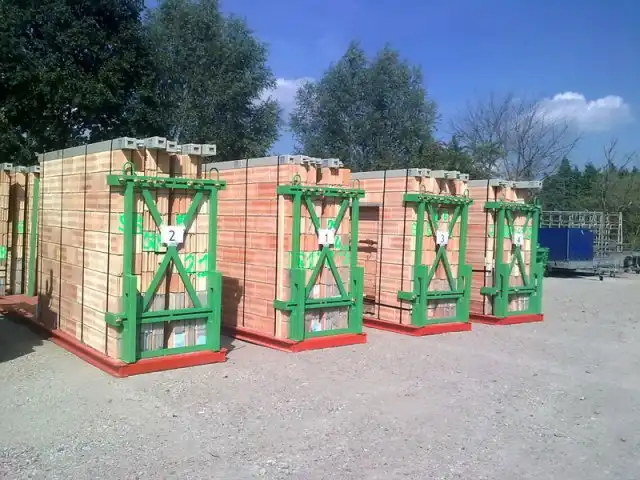

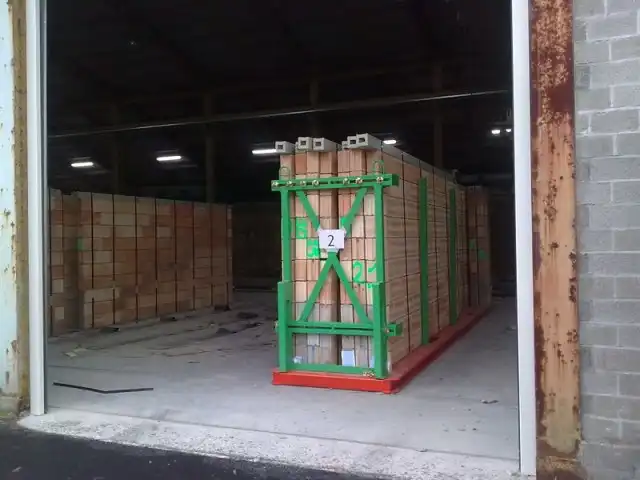

и вот она нарядная готовая стоит.... готовый контейнер... можно вывозить

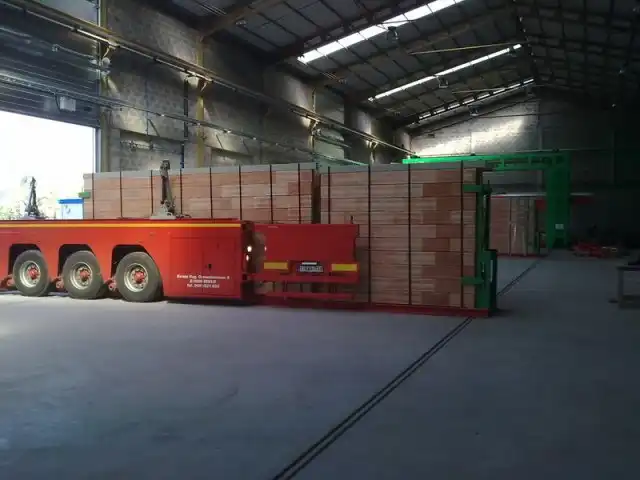

оно какбЕ пожирает его)))

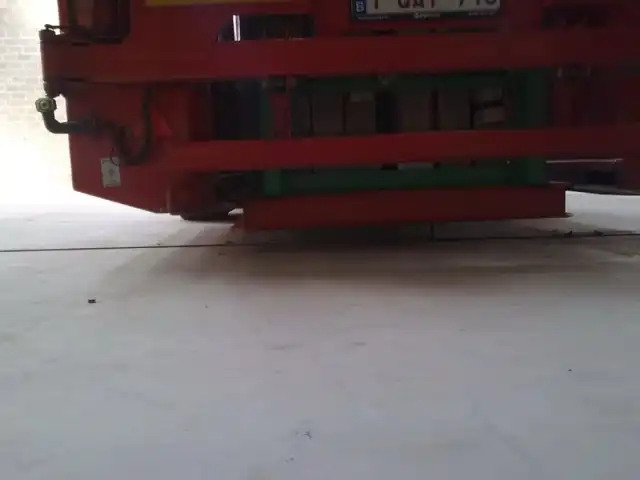

вот такой специальный прицеп





и потом это дело всё вот так вот поднимается

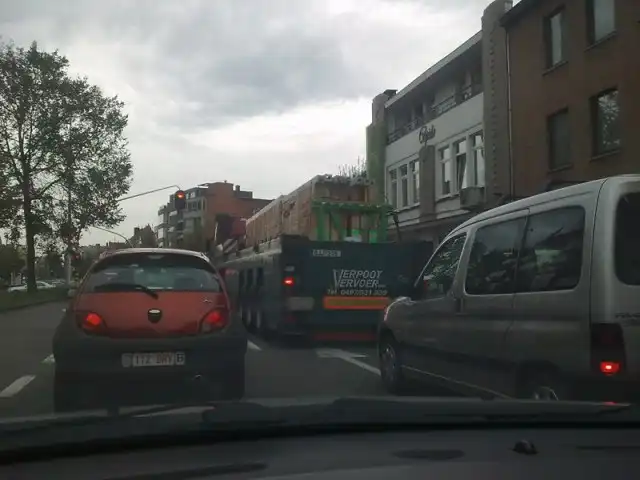

а так это выглядит на дороге... поймал его ехав с работы

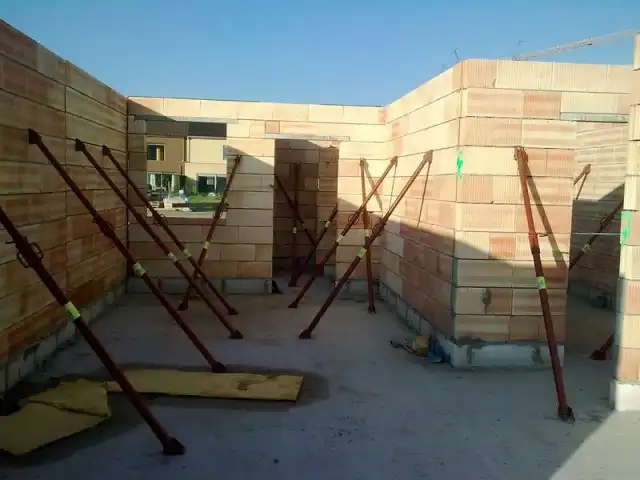

вот уже эти же самые стены только установленные на своё место

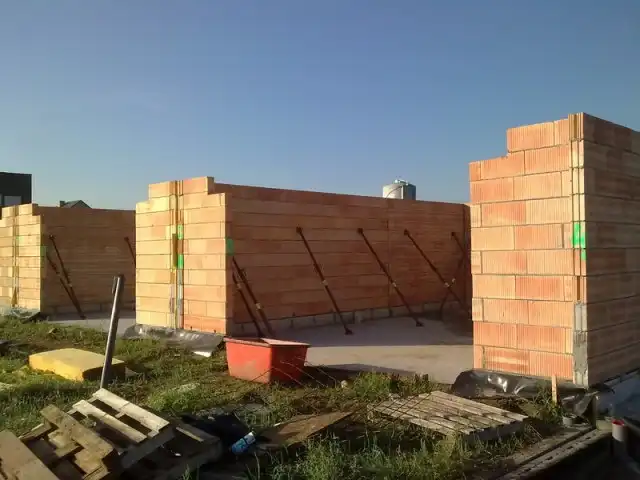

зафиксированы в вертикальном положении

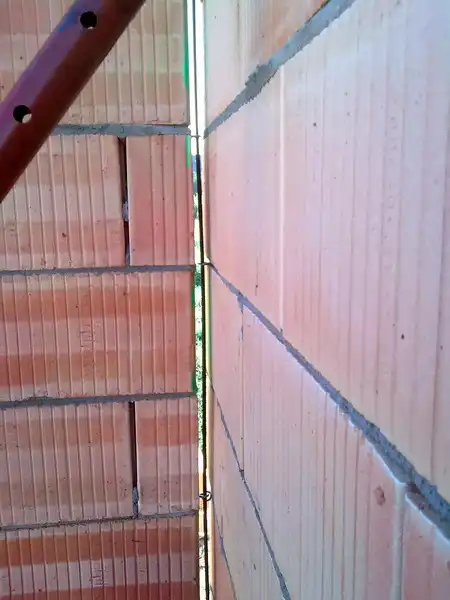

и скреплены между собой арматурой через те петли... через какое то время все это швы заполнятся специальным раствором

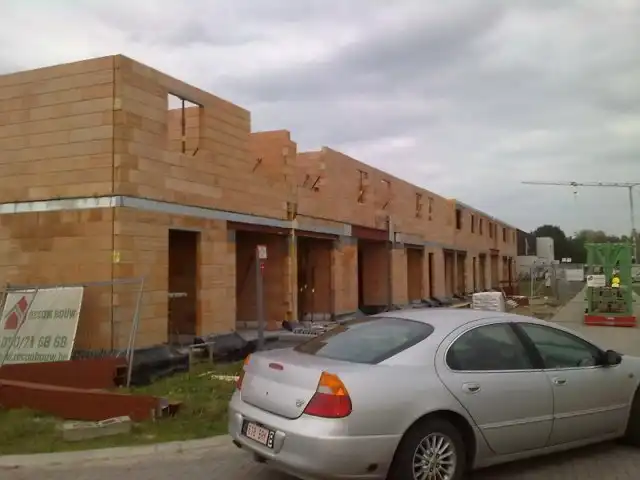

немного позже... уже два этажа 8ми домов построили





потом за раз построили чердачные стены для 8ми домов





а теперь несколько фоток из серии Shit Happens

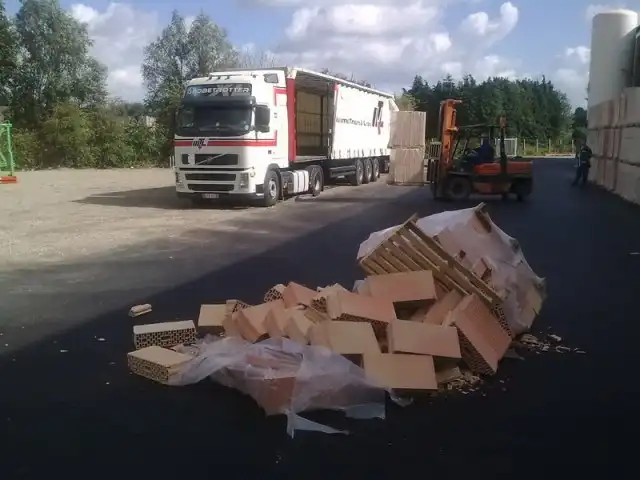

при разгрузке погрузчик дрифтанул что ли... 2 палета кирпичей на свалку





камень в сухом растворе размером в 6 см... пока нашли проблему пока почистили... пол дня простоя

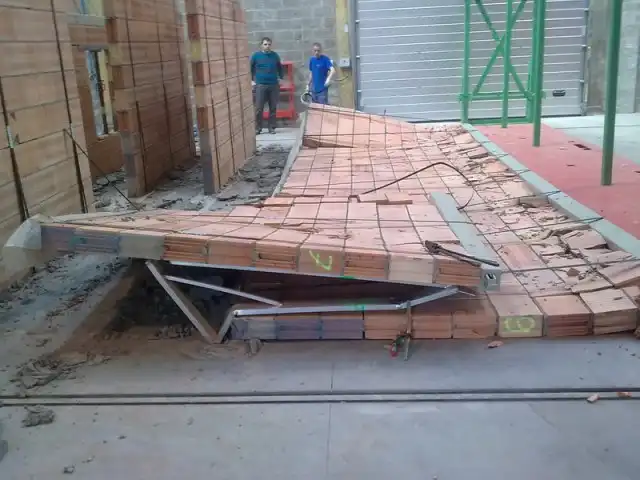

при упаковки стен одну стену повело... она рухнула... принцип домино

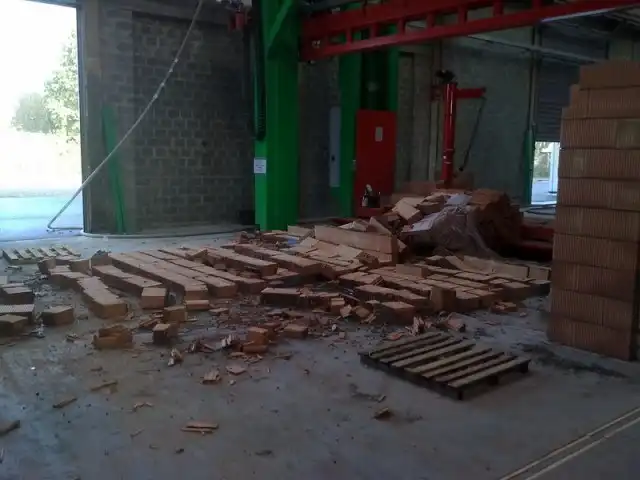

а тут палет с кирпичами слетел с погрузчика .. задел стену... опять же принцип домино... 6 стен на свалку
окажись кто под этими стенами... итог был бы плачевный... поэтому техника безопасности очень важный аспект... никто не должен находится между стен когда ездит погрузчик и работать между стенами можно только по одному
