Подземные тоннели в Красноярске
Хотя железнодорожные тоннели не имеют за собой никаких секретов, и в горе, где проложен тоннель, вряд ли будут строить секретный бункер или узел связи (хотя, везде есть свои исключения), всё равно они выглядят эпично и даже в чем-то интересней, чем метро.
Технологические фотографии подземелий.
Тема подземного строительства всегда была интересна для меня, но если на метротоннели и их строительство я уже насмотрелся, то в строящемся железнодорожном тоннеле я только второй раз, а саму проходку увидел впервые.
Диаметр ж/д тоннеля — 9,5 метров, вместо 5,5 метрополитеновских, поэтому и строительство их тоже выглядит масштабнее.

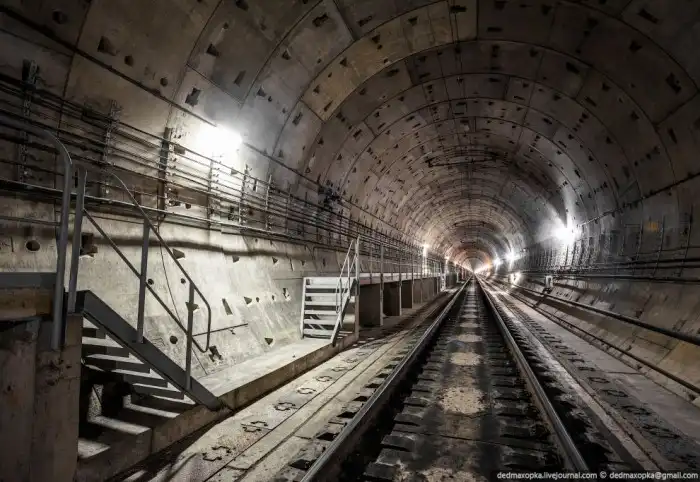

Въезд в тоннель:

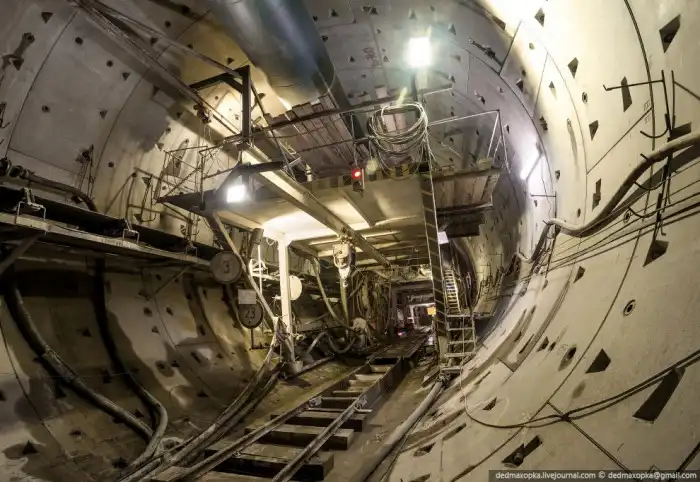

Манский железнодорожный тоннель распологается на участке Абакан-Тайшет Красноярской железной дороги. Внутри у тоннелепроходческого комплекса. Комплекс имеет длину около 100 метров:
Тоннель будет иметь длину 2460 метров и диаметр 9,5 метра. Помимо основного тоннеля, уже пройден технический тоннель для обслуживания и эвакуации людей из основного в случае ЧС.

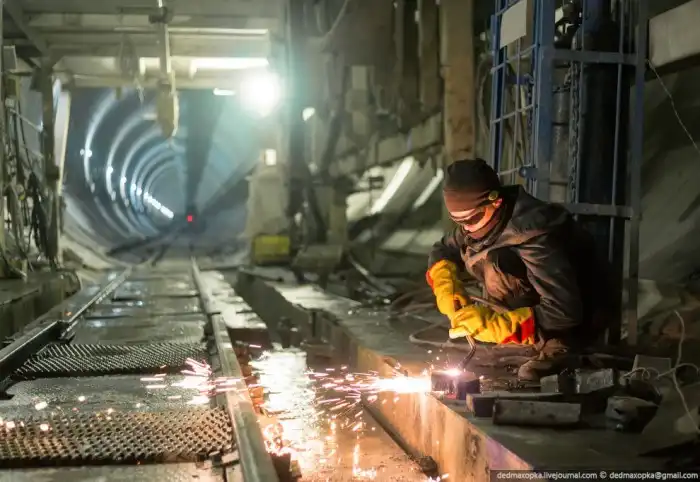

Укладка тюбингов — элементов сборного крепления подземных сооружений:

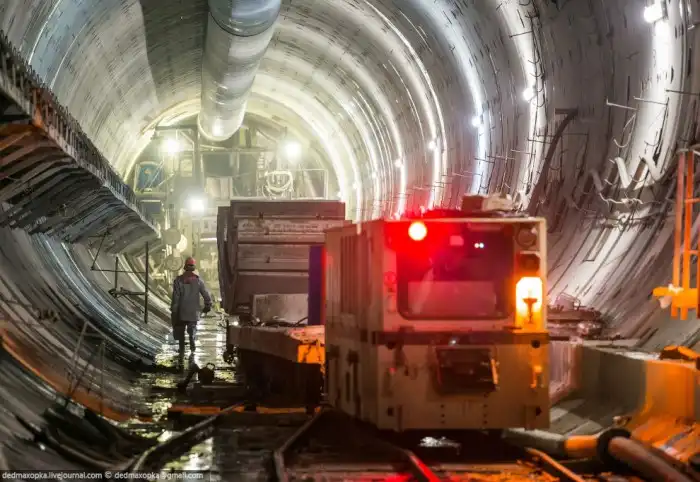

В среднем в день строится, или, если правильней сказать, проходят, около 20 метров. Вся порода, которая была выработана щитом, отправляется по такой конвейерной ленте за пределы тоннеля:

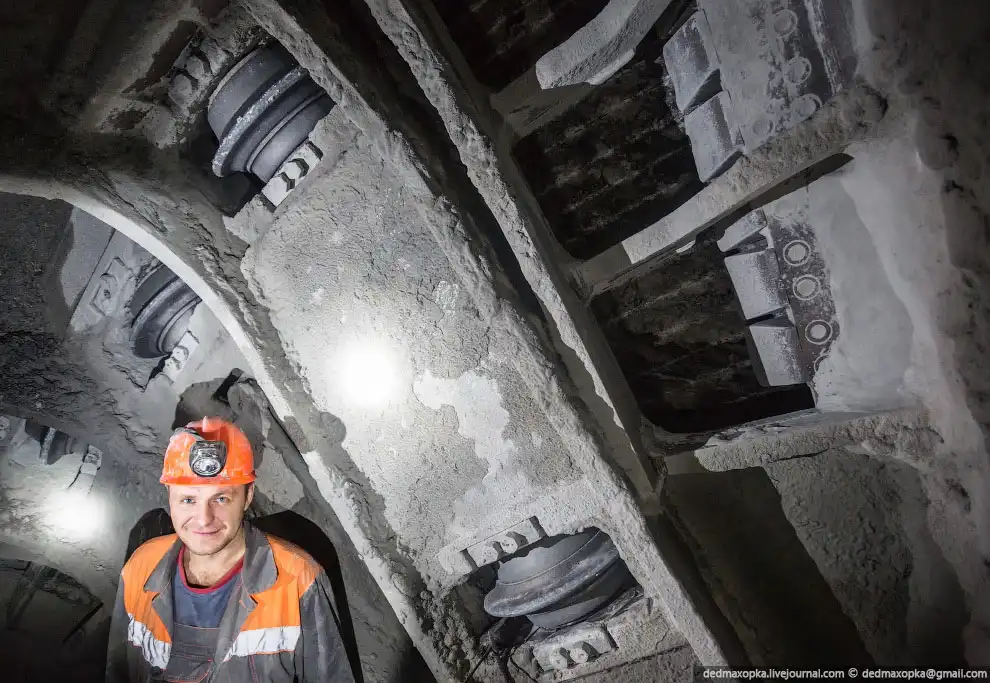

Разработка грунта производится за счёт вращающегося на оси щита стального ротора с резцами. На фотографии рабочий на фоне того самого ротора. Подобные машины работали и при прокладке самого длинного в мире туннеля в Швейцарии:
На данный момент пройдено больше половины намеченной длины:
Хорошим дополнением к Манскому тоннелю было посещение Крольского тоннеля, который расположен на этом же участке железной дороги и который уже достроен.
Крольский тоннель пока что является уникальным для России. Уникальность его в том, что построен он без использования ниш, в которых по замыслу должны прятаться рабочие от проходящего поезда. Вместо ниш на протяжении всего тоннеля проложен служебный мостик, что намного удобнее.
Порталы в старый и новый Крольский тоннели:
Старый Крольский тоннель:

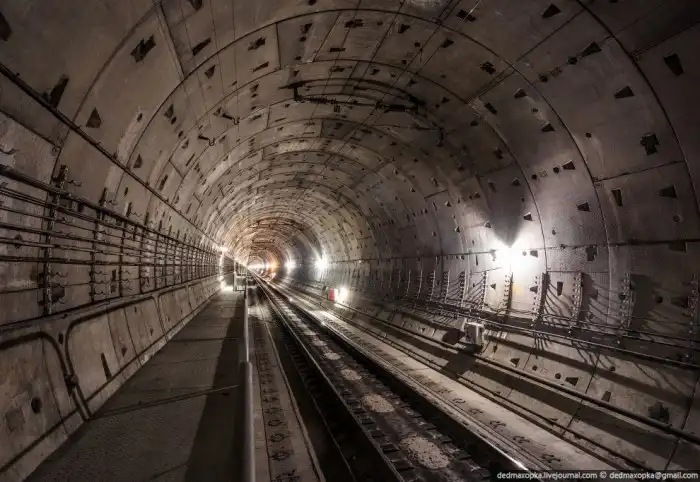

Внутри. Подземная красота. Тоннель по плану вскоре должны будут реконструировать:
Портал старого тоннеля:
А это новый Крольский тоннель и тот самый мостик слева:

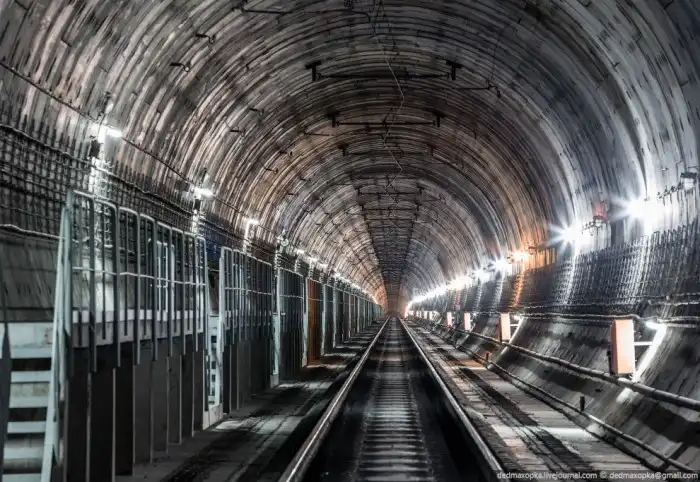

Протяженность тоннеля составляет 2253 метра:
В этом тоннеле даже приятно находиться. Мы ждали около полутора часов, пока пройдет какой-нибудь поезд, чтобы заснять его в тоннеле, но не вышло, поезд не пришел, а нам нужно было ехать обратно в зимний Красноярск.
Эвакуационный выход из тоннеля:
Заходим сюда…
…и попадаем в штольню — технический тоннель для обслуживания и эвакуации людей из основного в случае ЧС:
И последняя фотография — тоннелепроходческий щит.
В зависимости от размеров щита, диаметр получаемых тоннелей может варьироваться от 1 до 19 метров. Самый большой диаметр, 19 метров, у четырех проходческих щитов, используемых на строительстве железнодорожного Готардского тоннеля в Швейцарии.
Диаметр ж/д тоннеля — 9,5 метров, вместо 5,5 метрополитеновских, поэтому и строительство их тоже выглядит масштабнее.
Въезд в тоннель:
Манский железнодорожный тоннель распологается на участке Абакан-Тайшет Красноярской железной дороги. Внутри у тоннелепроходческого комплекса. Комплекс имеет длину около 100 метров:
Тоннель будет иметь длину 2460 метров и диаметр 9,5 метра. Помимо основного тоннеля, уже пройден технический тоннель для обслуживания и эвакуации людей из основного в случае ЧС.
Укладка тюбингов — элементов сборного крепления подземных сооружений:
В среднем в день строится, или, если правильней сказать, проходят, около 20 метров. Вся порода, которая была выработана щитом, отправляется по такой конвейерной ленте за пределы тоннеля:
Разработка грунта производится за счёт вращающегося на оси щита стального ротора с резцами. На фотографии рабочий на фоне того самого ротора. Подобные машины работали и при прокладке самого длинного в мире туннеля в Швейцарии:
На данный момент пройдено больше половины намеченной длины:
Хорошим дополнением к Манскому тоннелю было посещение Крольского тоннеля, который расположен на этом же участке железной дороги и который уже достроен.
Крольский тоннель пока что является уникальным для России. Уникальность его в том, что построен он без использования ниш, в которых по замыслу должны прятаться рабочие от проходящего поезда. Вместо ниш на протяжении всего тоннеля проложен служебный мостик, что намного удобнее.
Порталы в старый и новый Крольский тоннели:
Старый Крольский тоннель:
Внутри. Подземная красота. Тоннель по плану вскоре должны будут реконструировать:
Портал старого тоннеля:
А это новый Крольский тоннель и тот самый мостик слева:
Протяженность тоннеля составляет 2253 метра:
В этом тоннеле даже приятно находиться. Мы ждали около полутора часов, пока пройдет какой-нибудь поезд, чтобы заснять его в тоннеле, но не вышло, поезд не пришел, а нам нужно было ехать обратно в зимний Красноярск.
Эвакуационный выход из тоннеля:
Заходим сюда…
…и попадаем в штольню — технический тоннель для обслуживания и эвакуации людей из основного в случае ЧС:
И последняя фотография — тоннелепроходческий щит.
В зависимости от размеров щита, диаметр получаемых тоннелей может варьироваться от 1 до 19 метров. Самый большой диаметр, 19 метров, у четырех проходческих щитов, используемых на строительстве железнодорожного Готардского тоннеля в Швейцарии.
