Необычная система вентиляции для дома

Все мы хотим, чтобы наш дом, место работы, учебы, отдыха,...было комфортным. Необходимым условием для этого является наличие постоянного притока в помещение чистого свежего теплого воздуха с достаточной влажностью и одновременное удаление «отработанного» воздуха. В большинстве квартир установлены пластиковые стеклопакеты, которые обеспечивают здоровый климат помещения, комфорт и в тоже время проблемы. Пластиковые окна защищают от уличного шума и пыли, уменьшаются теплопотери В результате помещение становится практически герметичным. Вытяжные вентиляционные каналы перестают функционировать. Воздух в помещениях застаивается, появляется высокий уровень влажности, а как следствие, плесень, грибок.
Для решения этих проблем была разработа система приточно-вытяжной вентиляции с рекуперацией тепла СПВВР:





Принцип работы системы с рекуператором тепла основан на естественных процессах. Принцип работы похож на дыхание через шарф при сильном морозе: тепло и влага выдыхаемого воздуха частично отдается шарфу, а при вдохе они возвращаются вдыхаемому воздуху. Таким образом осуществляется не только тепло, но и массообмен. В нашей установке вместо шарфа регенератор, а вместо легких вентилятор.


Это простое и эффективное решение для организации вентиляции в помещении квартиры, офиса, частном доме.
Вентиляция должна обеспечивать здоровый климат и комфорт в помещении и в тоже время быть энергосберегающей и эффективной.

Система состоит из следующих элементов:
Вентилятор:
Необычная система вентиляции для дома

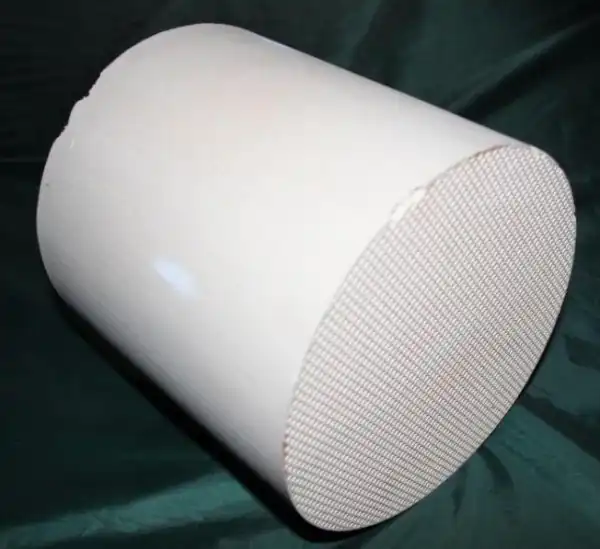

Кеармический рекуператор из специального сплава:

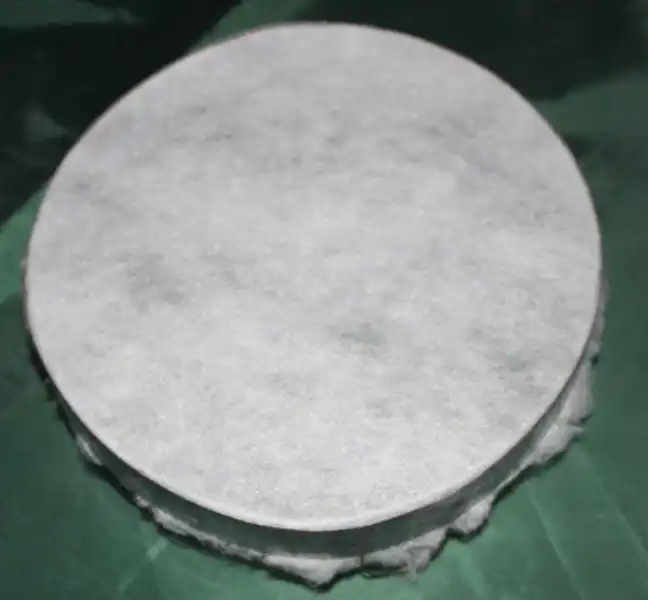

Фильтр воздушный:


Телескопический воздуховод:

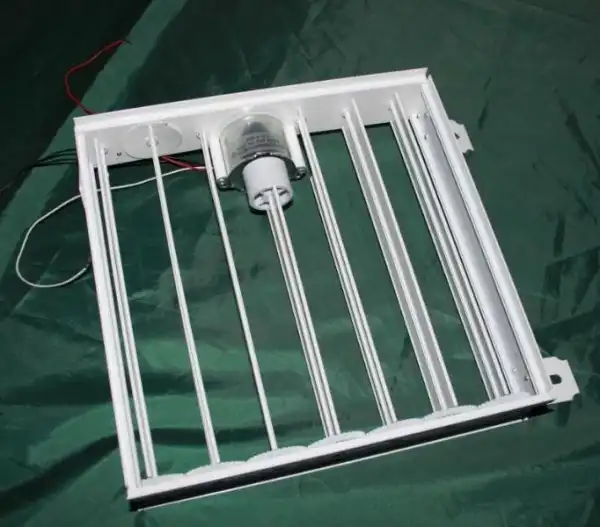

Воздушная заслонка:

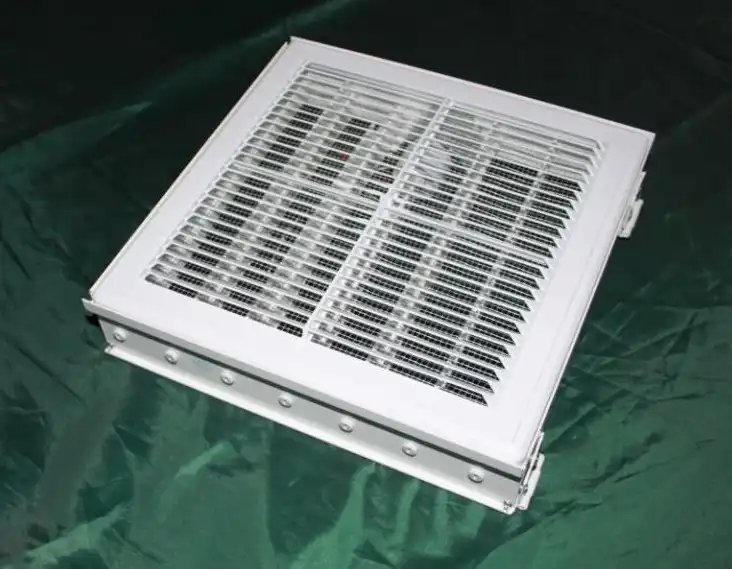

Внутреняя решетка:

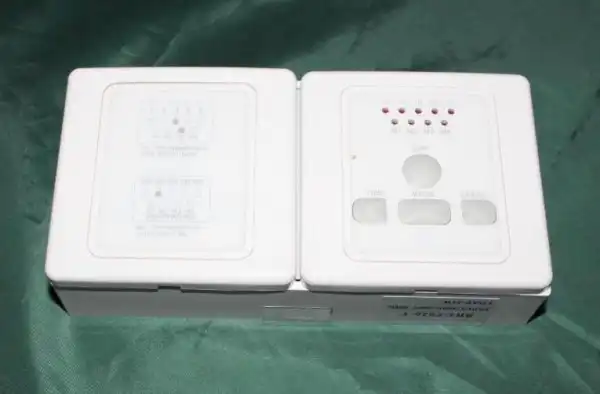

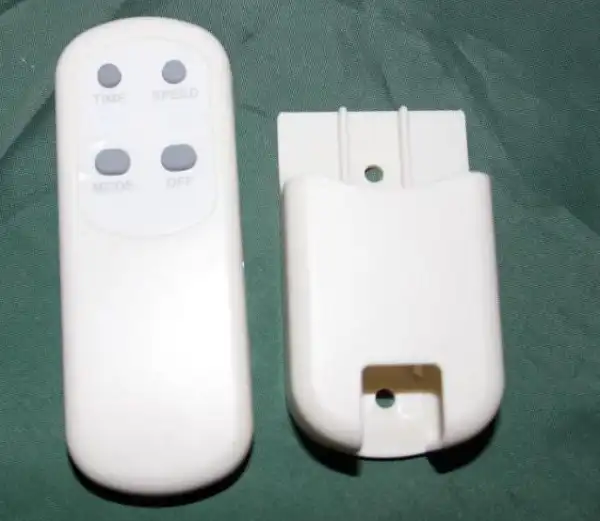

Настенный пуль и пульт дистанционного управления:






Датчик температуры:


В основном приточно-вытяжном режиме Система функционирует следующим образом:
1 этап: Вентилятор работает на вытяжку. «Отработанный» воздух удаляется из помещения и, проходя через рекуператор, отдает ему свое тепло.
2 этап: Вентилятор работает на приток. Свежий наружный воздух, проходя через рекуператор, нагревается и поступает в помещение.
1 и 2 этапы периодически сменяют друг друга.
Характеристики установки:
СПВВР позволяет:
- за короткое время обновлять воздух в помещениях, создавая и далее поддерживая в них идеальный микроклимат;
- уменьшать общие потери тепла в помещении более чем в два раза (за счет вентиляции происходит свыше 60 % общих потерь тепла в помещении, а коэффициент теплосбережения (КПД) Системы составляет свыше 0,9).
При этом СПВВР:
- потребляет не более 30 Вт/час;
- не препятствует, а способствует функционированию существующих в помещении вытяжных вентиляционных систем, работе газового оборудования (котлы, колонки, плиты);
- имеет 3 режима работы (энергосберегающий, на приток, на вытяжку);
- имеет автоматическую защиту от обледенения и переохлаждения;
- имеет 5 ступеней производительности от 40 до 180 м³/ч;
- имеет 9 ступеней времени работы вентилятора на приток и на вытяжку в режиме энергосбережения, что позволяет оптимально настроить СПВВР на максимальное энергосбережение при различных температурах наружного воздуха;
- имеет уровень шума не более 20дБ;
- имеет пульт дистанционного управления (отдельная опция);
- полностью помещается в стене (без воздуховодов);
- пожаробезопасна (регулируемая решетка изготовлена из алюминия, воздуховоды - металлические, при задымлении помещения срабатывает детектор дыма и реле, останавливающее вращение вентилятора Системы и закрывающее регулируемую решетку).

Монтажустановки очень прост. Полночтью помещается в стене, не требует воздуховодов. Установку можно произвести в уже отремонтированной квартире.

Для чего нужна вентиляция.Нарушение воздухообмена в жилом помещении приводит появлению массы проблем появляется избыточная влажность, а соответственно и плесень и потеющие окна. Человеку для нормального существованияпросто необходим свежий воздух.
После установки пластиковых окон в помещении больше нет сквозняков способствующих удалению влаги. В рамах отсутствуют щели через которые в помещение проникал бы чистый воздух. В следствии чего в помещении повышается уровень влажности воздуха. Особенно это заметно в кухнях, ванной и в помещениях где много растений или людей.
Чтобы избежать негативных последствий необходимо чтобы вентиляция в доме была в исправном состоянии.
Во многих домах необязательно старых вентиляция это больное место, а в частных домах старой застроики она зачастую отсутствует и вовсе.
Установка вентиляционного прибора. Обеспечивает воздухообмен в помещении сохраняет тепло и поддерживает нормальную влажность. При этом воздух в помещении всегда свежий.
Но СНиП необходимо, что бы в помещениях осуществлялся минимум однократный обмен воздуха. Для чего необходимо однократный обмен в жилых помещениях? Потому что в современных домах имеется множество процессов ухудшающих качество воздуха.
Основным среди них является диструкция строительых и отделочных материалов, выделения при приготовлении пищи и при других бытовых работах, выделения от химических веществ, выделения загрязнений людьми и животными.
Рациональный выбор отделочных материалов и мебели из экологически чистых материалов, поможет заметно снизить воздухообмен.
Поддержание на хорошем уровне качество воздуха требует соблюдение множества взаимосвязанных конструктивных и эксплуатационных правил и решение этих проблем пассивной вентиляцией, это самый непродуктивный путь.
Внутренняя отделка зданий и мебель могут выделять опасные для здоровья вещества (формальдегиды, фенолы и т.д.).
Их источники это стены, потолки, мебель из ДСП, а также другие искусственные покрытия, лаки и тд.
Источниками алергенной пыли являются насекомые, домашние животные, плесень, грибки, бактерии.
Влияние на организм могут оказать даже небольшие дозы загрязняющих веществ, если они долго будут действовать на организм. А в помещении человек проводит большую часть своего времени.
Негативное влияние плохой атмосферы сказывается на организме настолько постепенно, что их трудно связать с той причиной которая их вызвала.
Например мало кто может связать учащенные головные боли с переездом в новую квартиру или с покупкой новой мебели. Многие не связывают причину частых болезней детей или детской аллергии с плохим воздухом в детской.

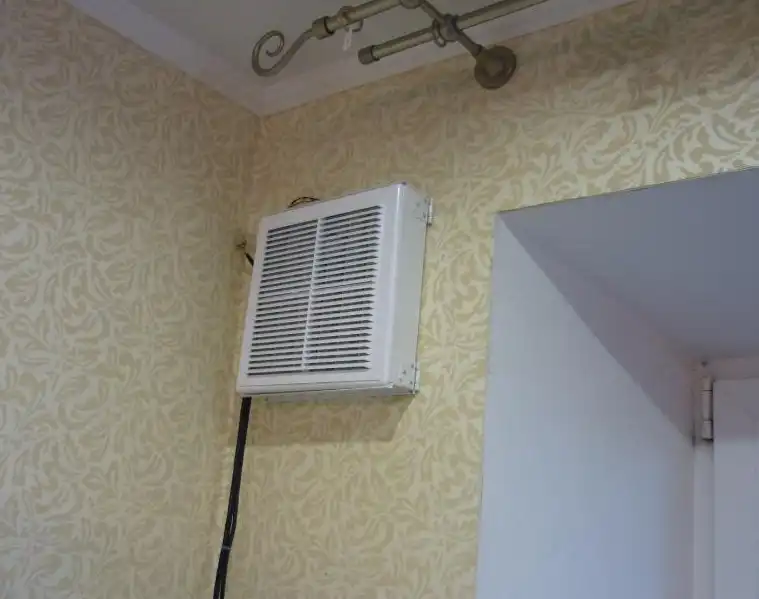

Я установил себе такую вентиляцию в зал. Зал у меня совмещен с кухней. Установлены пластиковые окна. Постоянно плачут и нала появлятся черная плесень на откосах. И в квартире воняет влажностью. Поставил СПВВР. Окна больше не потеют, но вот плксень придется выводить какимто противогрибковым средством.


правда все ни как не могу купить кабель канал для проводов.

все теги
Комментарии12
  1. Che Burator
    На uCrazy 15 лет 4 месяца
    ну а просто клапана врезать в окна? имхо дешевле и проще
  2. KoHcTaHTIH
    На uCrazy 12 лет 11 месяцев
    CheВ Burator,
    после твоих слов, автор данного эпоса, точно искусал себе все локти))
  3. johnbest
    На uCrazy 13 лет 8 месяцев
    а если проветривать?
  4. Fermi
    На uCrazy 13 лет 5 месяцев
    Фильтр и рекуператор быстро забьются грязью. Внешний вид страшненький. Как-то эту идею довести бы до ума...
  5. S2DENT
    На uCrazy 18 лет 29 дней
    половина приведенных параметров откровенный пиз**ж. Без дополнительного нагрева от такой приточки нет толка (дешевле окно открыть). "Уровень шума 20 дБ" у самых тихих вентиляторов которые я встречал уровень шума 24 дБ без нагрузки, расход воздуха у него 150м3/час. Имея такой "рекуператор" как показал автор можно обеспечить не более 20-40м3/час. а это по нормам расход на одну раковину. при этом уровень шума будет куда больше заявленного.
  6. Che Burator
    На uCrazy 15 лет 4 месяца
    S2DENT,
    ну к примеру стандартный клапан эирбокс обеспечивает вентиляцию средней комнаты в соответствии со СНиПом без всяких вентиляторов. естественно все при условии нормально работающей вытяжки.
    johnbest,
    не самый лучший вариант, зимой разово приходится запускать большой объем холодного воздуха, сильно просаживаешь температуру в помещении
  7. Странник
    На uCrazy 12 лет 1 месяц
    хрень полная... воздух все равно холодный и эти системы дорого и не эффективно.. к ним еще нужна хорошо работающая вытяжка(это про клапаны КИВ) а туда-обратно это вообще хрень... как инженер-вентиляционщик говорю.
  8. velolife
    На uCrazy 12 лет 4 месяца
    Автор поста
    Странник,
    Вы ошибаетесь. Воздух в помещение поступает теплый, лично измерял.

    CheВВ Burator,
    Воздух поступающий в помещение подогревается в рекуператоре до положительной температуры. Канальный датчик в случае снижения температуры ниже +14 градусов включает режим защиты от переохлаждения.

    S2DENT,
    Интересно узнать на чем основано ваше мнение? Единственое скажу, что действительно шум на 3-5 скоростях выше заявленой но не превышает 30Дб.

    Fermi,
    Рекуперато грязью ни как не зобьется, а фильтры нужно в любой установке как минимум раз в год менять. На счет внешнего вида, внутри помещения только решетка и пульт, остальное помещается в стене.

    johnbest,
    Да, Вы можете открывать окно для проветривания, но тогда в квартиру будет поступать холодный воздух с улицы в большом количестве. Тем самым вы будете охлаждать воздух в комнате и выбрасывать тепло на улицу, что экономически не выгодно, да и эффект от такого проветривания длится очень недолго. Но в плане вентиляции это лучше, чем закрытое окно и отсутствие свежего воздуха.

    CheВВ Burator,
    Может и дешевле. Но через них подается холодный воздух, и они постоянно обмерзают. У меня в одной комнате стоят.
  9. boroda3
    На uCrazy 13 лет 10 месяцев
    Это типа реклама неходового товара?

    А по сути - паршивенькая дешевая имитация полноценной вентиляционной системы.
    Я понимаю, что современные квартиры не предусматривают устройство полноценных вент-систем (под них просто места не предусмотрено), однако же пластиковые окна со стеклопакетами предназначены именно для помещений с полноценными вент-системами (как минимум - многорежимными кондиционерами, с режимами подогрева, вентиляции и регулировки влажности), и никак иначе. Кто ж виноват, что ставя новые окна, мало кто задумываются об остальном.
  10. velolife
    На uCrazy 12 лет 4 месяца
    Автор поста
    boroda3,
    Нет. Я себе поставил в квартиру такую систему вентиляции. И решил расказать другим. А поршивенькая она только для тех кто в этом ни чего не понимает.Квартиры ни когда не предусматривали полноценную вентсистему. У нас до сих пор строят по нормам где приток воздуха должен быть через щели в окнах, а поскольку у многих пластик стоит то помещение герметично и циркуляции нет. А пластик ставят, чтобы с экономить тепло. А поставить кондиционер с подмесом наружного воздуха не у каждого хватит денег.
  11. Che Burator
    На uCrazy 15 лет 4 месяца
    velolife,
    при наружной температуре воздуха даже -15 такой рекуператор никогда не даст на выходе +14 и выше, только с принудительным нагревом. соответственно он будет простаивать. к тому же как в нем решен вопрос обмерзания? он этому так же подвержен.
  12. velolife
    На uCrazy 12 лет 4 месяца
    Автор поста
    CheВ Burator,
    При наружной температуре -30 он дает +14, это факт провереный эксперементально(есть сертификат) и на практике. В нем есть автоматическая функция защиты от обмерзания. Через каждые 90 минут работы в приточно-вытяжном режиме вентилятор автоматически на 4 минуты переключается на режим функция защиты от обледенения.
    А если температура на температурном датчике блока управления становится ниже + 14В°С, то вентилятор автоматически начинает работать следующим образом ( в зависимости от того, какое время установлено 20 - 90 секунд ) : 20 секунд на приток , 40 секунд на вытяжку , или 30 секунд на приток , 60 секунд на вытяжку и т.д. То есть вентилятор работает на вытяжку вдвое дольше, чем на приток. Когда температура доходит до +14В°С вентилятор автоматически возвращается в режим нормальной работы.
