Это можёт пригодится - каждому

Аварийный источник электричества

В условиях конфликта или кризиса обязательно отключат электричество. Как же зарядить рацию или осветить помещение, где укрылся? Ниже вы найдете простой способ добычи электричества.

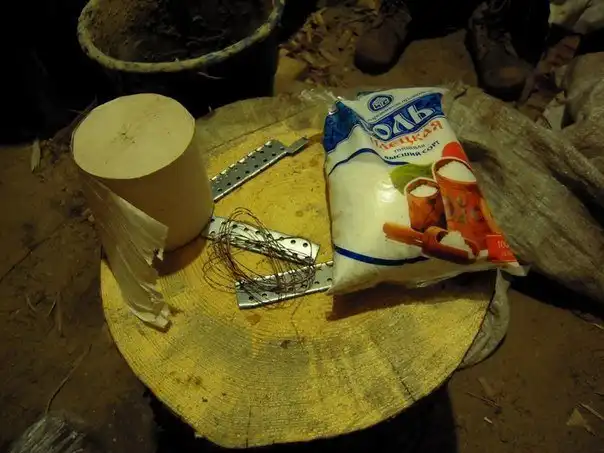

Понадобятся:

● Оцинкованная пластина (в идеале - цинковая)
● Медная проволока
● Туалетная бумага (либо тонкая материя)
● Соль
● Вода

Процесс изготовления:

1. Пластину нарезаем на более мелкие куски.

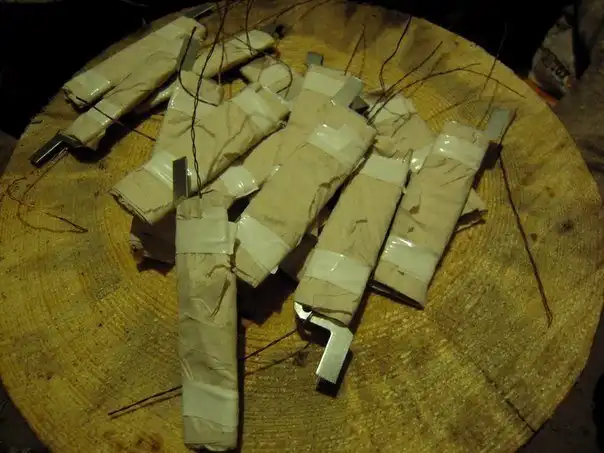

2. На пластинки наматываем слой бумаги (или материи), поверх - слой медной проволоки, поверх - еще слой бумаги.
3. Скрепляем элементы изолентой, нитками или скотчем.
4. Соединяем элементы последовательно и смачиваем соленой водой

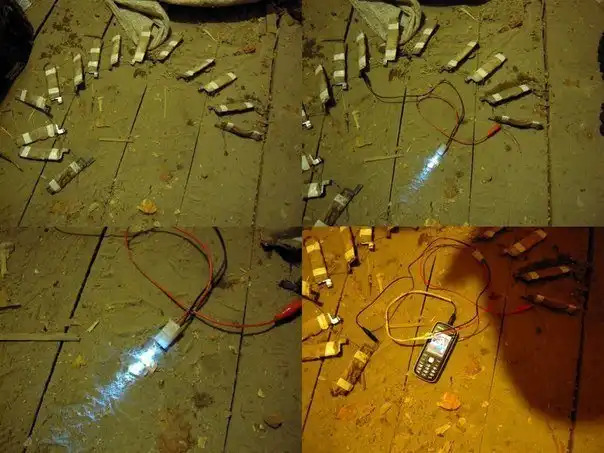

Чтобы запитать светодиод, хватит и 7 элементов. Для зарядки телефона использовалось 13 элементов (на выходе 4.4 В).
Батарея будет работать, пока не высохнет бумага или пока не разъест весь цинк. Если элементы высыхают, их необходимо смочить водой, и все снова заработает!






все теги
Комментарии2
  1. boroda3
    На uCrazy 13 лет 10 месяцев
    Мда... "открытие" Вольтова столба на уровне кружка для дошкольников. Причем, что характерно, даже без хорошего понимания принципов работы. Иначе не написали бы:
    Батарея будет работать ... пока не разъест весь цинк.

    Ибо цинк желателен, но не принципиален. Кончится цинк (а он кончится быстро - слой оцинковки весьма тонкий) - останется железо, напряжение упадет, но гальванический элемент все равно продолжит работу, пока есть два разных металла.

    Кстати, реализация тоже паршивая. Светодиодик запитать пойдет, а вот для зарядки чего-то более-менее серьезного - не годится. Слишком маленький отдаваемый ток будет, поскольку в предложенной конструкции внутреннее сопротивление гальванического элемента получится очень большое. А сопротивление гальванического элемента в основном пропорционально длине зазора (толщине грубо намотанной бумаги) и обратно пропорционально его площади (определяемой поверхностью кое-как намотанной тонкой проволоки).

    Если уж делать нормальную гальваническую батарею, то лучше классической конструкции Вольтова столба трудно что-то придумать. Недостаток - нужны плоские листы обоих металлов для электродов. Однако вполне можно сделать неплохую батарею из подручных материалов.

    Берем обычные железные гвозди 100..150 мм или железную проволоку 3-4 мм диаметром такими же кусками. Берем обычный электрический шнур в ПХВ (или резиновой) изоляции (сетевая витуха тоже годится). Стягиваем наружную изоляцию с провода, чтобы получилась трубка. На железные гвозди/проволоку в один-два витка плотно наматываем туалетную бумагу и так же плотно виток к витку наматываем оголенную медную проволоку из жил провода - это обеспечит минимальный зазор и достаточную площадь электродов. ПХВ трубку из изоляции шнура режем по длине электродов и завариваем на одном конце. Заполняем полученную "колбу" электролитом (насыщенный раствор нашатыря NH4Cl; за неимением нашатыря можно чистую соль NaCl, можно добавить лимонную кислоту или аспирин; желательно загустить электролит мукой или хоть манной крупой), в него заталкиваем электродную сборку (предварительно тоже пропитанную раствором), открытый конец "колбы" с выводами электродов герметизируем (плавленым пластиком, смолой, канифолью, нерастворимым в воде клеем - что есть).
    Один такой "элемент" достаточно долго и стабильно дает примерно 0,7..0,8В при разрядном токе в сотню миллиампер, вполне транспортабелен и долго (зависит от качества герметизации - до года) не высыхает, а форма удобна для сборки в батарею.

    Собственно, при наличии фантазии гальванический источник тока можно сделать из чего угодно, вопрос только в том, чтобы получить наилучшие характеристики из того, что есть.
  2. mihailo
    На uCrazy 17 лет 10 месяцев
    Долой картошку с цинковыми гвоздиками! phjfry
