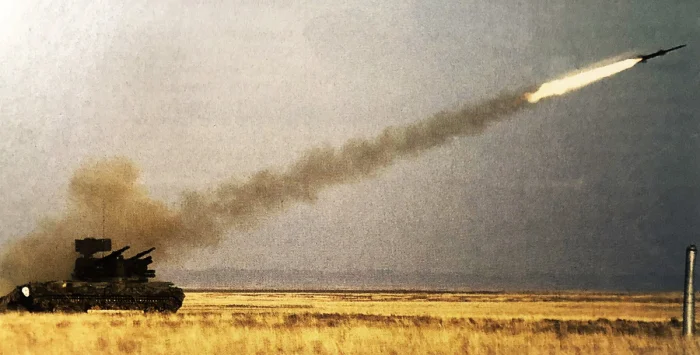

Зенитный ракетно-пушечный комплекс 2К22 "Тунгуска"

Комплекс "Тунгуска" был разработан Конструкторским бюро приборостроения (КБП) МОП под руководством главного конструктора А.Г. Шипунова в сотрудничестве с другими оборонными организациями по постановлению ЦК КПСС и Совета Министров СССР от 8 июня 1970 года. Изначально проект предполагал создание новой пушечной зенитной самоходной установки (ЗСУ), которая должна была заменить устаревшую "Шилку" (ЗСУ-23-4).

Хотя "Шилка" показала себя эффективно в конфликтах на Ближнем Востоке, в ходе боевых действий были выявлены ее недостатки: ограниченная дальность поражения (до 2 км), недостаточная мощность снарядов и проблемы с обнаружением воздушных целей. Это привело к идее увеличить калибр автоматических зенитных пушек. Эксперименты показали, что переход с калибра 23 мм на 30 мм с увеличением массы взрывчатого вещества позволяет сократить необходимое количество попаданий для уничтожения самолета в 2-3 раза. Сравнительные расчеты между ЗСУ-23-4 и гипотетической ЗСУ-30-4 показали, что вероятность поражения возрастает на 50%, а максимальная высота поражения увеличивается с 2000 до 4000 метров. Увеличение калибра также повысило эффективность стрельбы по наземным целям и расширило возможности использования кумулятивных снарядов против легкобронированных объектов. Однако при переходе на более крупные калибры обеспечить высокую скорострельность стало технически невозможно.

ЗСУ "Шилка" имела ограниченные возможности по поиску целей: ее РЛС могла работать только в секторе 15:40° по азимуту и 7° по углу места. Эффективность её стрельбы зависела от целеуказания, полученного от командного пункта. В отсутствие таких данных, эффективность автономного поиска не превышала 20%. Для повышения боевой автономности и эффективности стрельбы новой ЗСУ была нужна собственная РЛС кругового обзора с дальностью 16-18 км и сектором обзора не менее 20° в вертикальной плоскости.

Тем не менее, идея создания зенитного пушечно-ракетного комплекса вызвала сомнения у министра обороны СССР А.А. Гречко. Основным аргументом для прекращения финансирования разработки ЗСУ "Тунгуска" в 1975-1977 годах стало то, что принятый на вооружение ЗРК "Оса-АК" имел аналогичную зону поражения по дальности (до 10 км) и лучшие характеристики по высоте. Однако не учитывались особенности вооружения полкового дивизиона ПВО, для которого предназначалась ЗСУ, а также то, что в борьбе с вертолетами ЗРК "Оса-АК" значительно уступал "Тунгуске", которая имела меньшее время реакции.

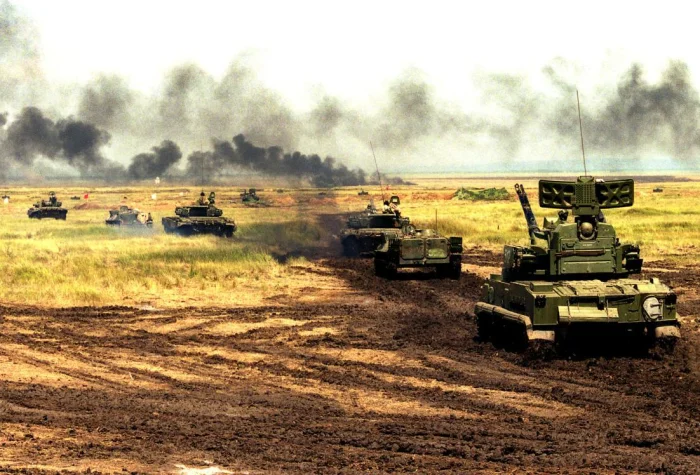

В ходе войны во Вьетнаме американцы впервые применили вертолеты с противотанковыми управляемыми ракетами (ПТУР). Известно, что 89 из 91 вылета были успешными в ударах по бронетехнике. Опираясь на этот опыт, в каждой дивизии США были сформированы специальные вертолетные подразделения для борьбы с бронетехникой. Вероятность успешного поражения танка с помощью ПТУР была высока, однако средства защиты современных танков не могли эффективно противостоять атакам вертолетов. ЗРК "Оса" обеспечивали защиту от самолетов, но не могли защитить от атак с воздуха. В таких условиях единственным средством, способным эффективно противостоять вертолетам, была ЗСУ "Тунгуска", благодаря ее возможности сопровождать танки и быстрой реакции.

Разработка комплекса "Тунгуска" осуществлялась КБП МОП под руководством главного конструктора А.Г. Шипунова. Основные конструкторы пушек и ракет - В.П. Грязев и В.М. Кузнецов. В разработке основных компонентов комплекса участвуют различные заводы и научные учреждения, включая Ульяновский механический завод и Минский тракторный завод.

Государственные испытания комплекса "Тунгуска" проходили с сентября 1980 по декабрь 1981 года на Донгузском полигоне. Комплекс был принят на вооружение 8 сентября 1982 года. Серийное производство было организовано на различных заводах, включая Ульяновский механический завод и Тульский механический завод. К середине 1990 года комплекс "Тунгуска" был модернизирован и получил обозначение "Тунгуска-М" (2К22М), прошел испытания и был принят на вооружение.

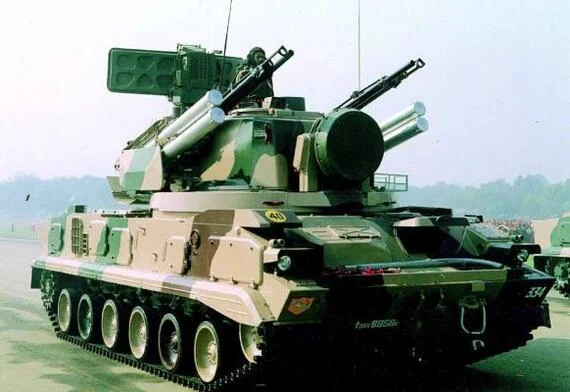

ЗРПК "Тунгуска" и его модификации находятся на вооружении России, Беларуси, Украины, Индии, Марокко, Мьянмы, Сирии и Йемена. В небольшом количестве комплекс был поставлен в Великобританию. На западе он известен под обозначением SA-19 "Grison".

Комплекс 2К22 состоит из боевых средств, технического обслуживания и учебно-тренировочных средств, размещаемых в изделиях 1Р10-1 и 2В110-1. Боевая часть включает батарею зенитных самоходных установок ЗСУ 2С6, состоящую из шести машин. Средства технического обслуживания включают несколько специализированных машин для ремонта и обслуживания, включая дизельные электростанции и машины для технического обслуживания.

Учебно-тренировочные средства включают в себя специализированные тренажеры для подготовки командиров и наводчиков ЗСУ.

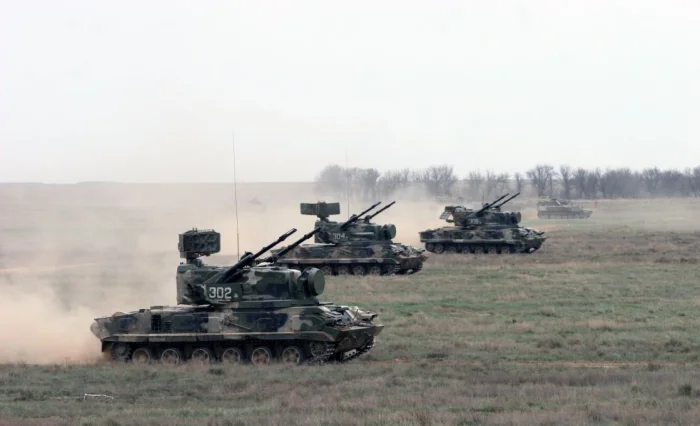

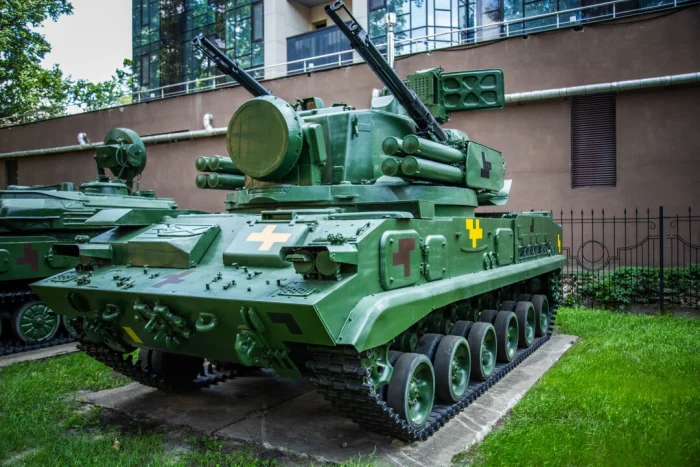

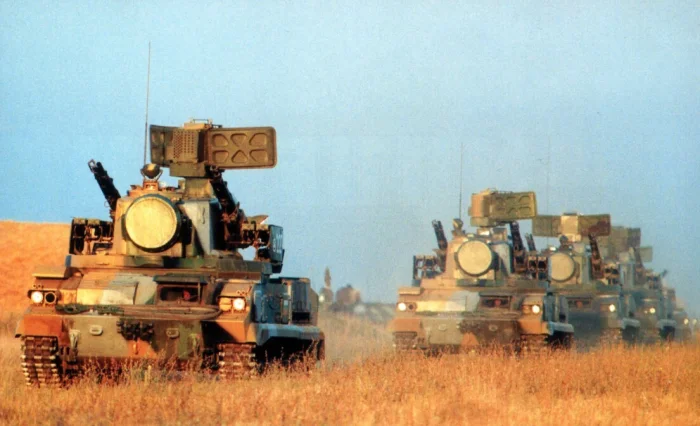

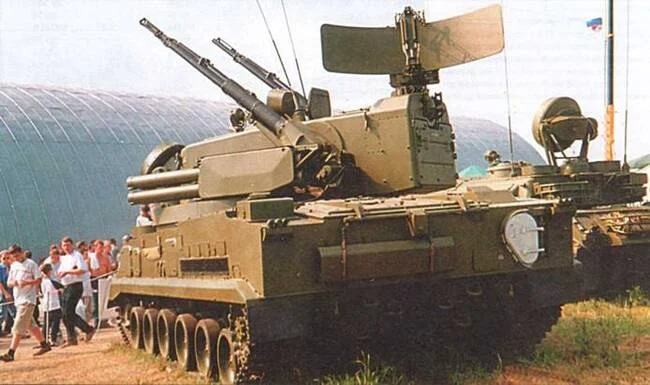

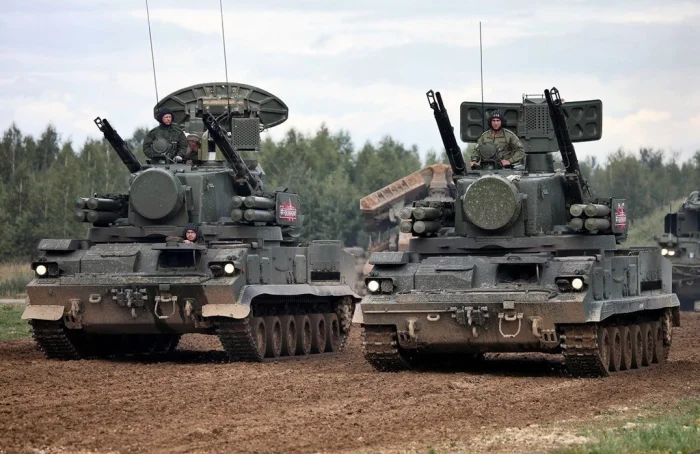

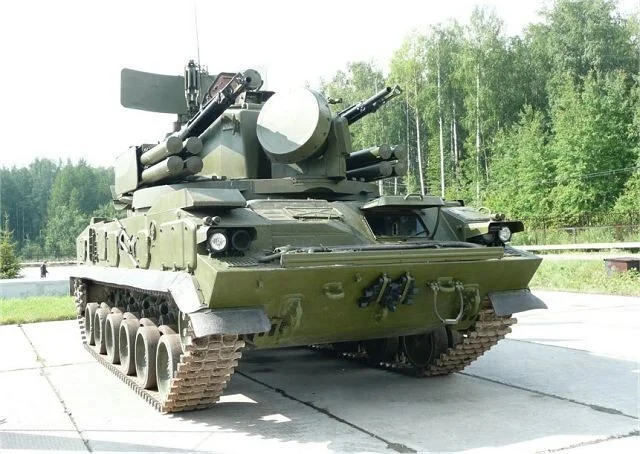

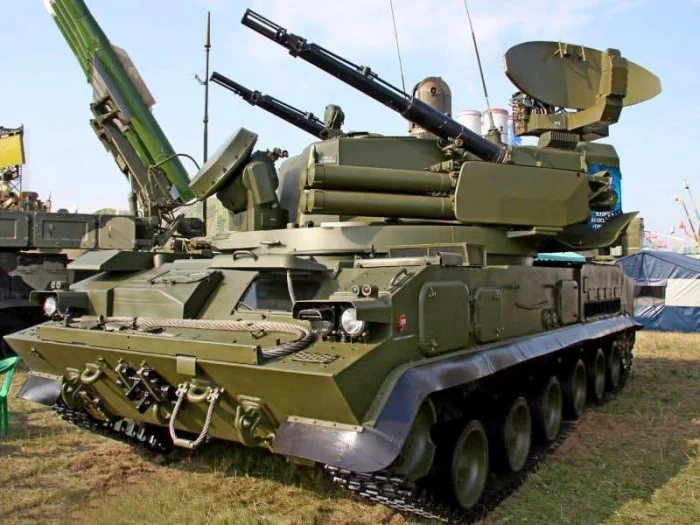

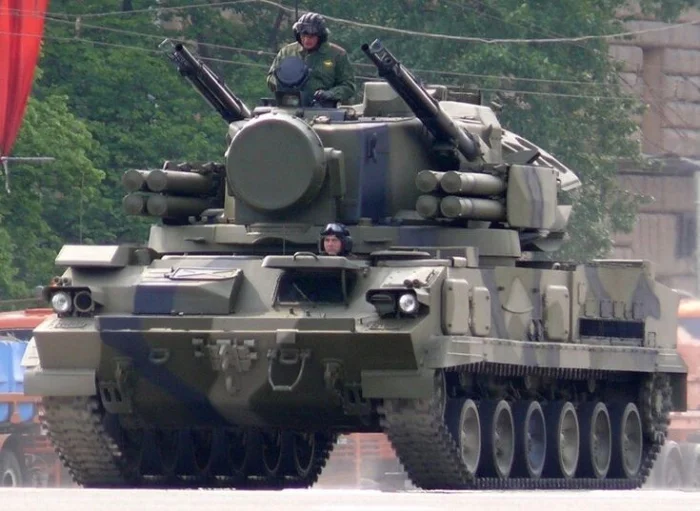

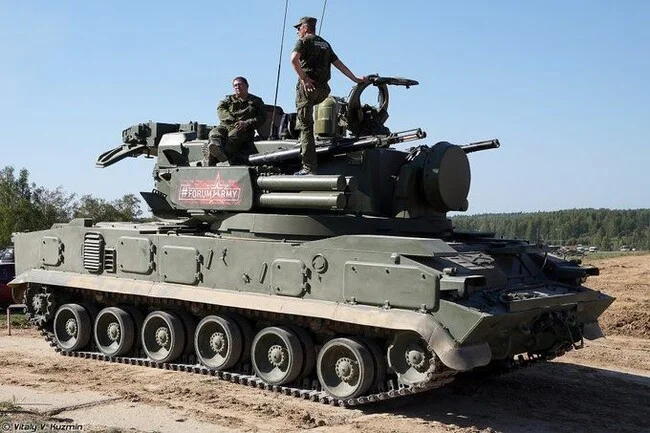

ЗСУ 2С6 построена на гусеничном шасси ГМ 352 с установленной башней 2А40. Внутри башни имеется радиоприборный комплекс, оптический прицел и система навигации. Бронированный корпус защищает экипаж от пуль и осколков.

На башне установлены антенны для обнаружения и сопровождения целей. Внутреннее устройство разделено на различные отсеки для управления, артиллерийской стрельбы и размещения средств жизнеобеспечения. Приборный комплекс выполняет функции поиска, обнаружения и сопровождения целей.

Оптический прицел обеспечивает поиск и сопровождение воздушных и наземных целей. Система связи обеспечивает связь с внешними абонентами и между членами экипажа. Башня установлена на многоцелевом гусеничном шасси, что обеспечивает высокую проходимость.

Электропитание ЗСУ осуществляется от генератора, преобразующего постоянный ток в переменный для питания оборудования. Специальные машины обеспечивают техническое обслуживание и ремонт.

Машины для технического обслуживания и ремонта предназначены для поддержания работоспособности комплекса и обеспечения его функционирования в полевых условиях.

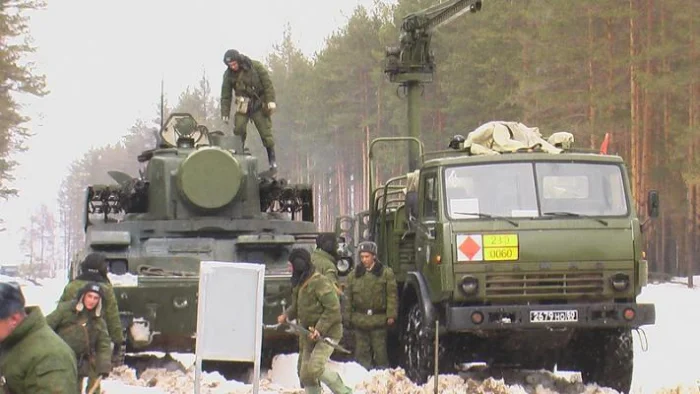

Транспортно-заряжающая машина предназначена для транспортировки боекомплекта и участия в процессе заряжания ЗСУ. Автоматизированная контрольно-испытательная станция обеспечивает проверку ракет.

Дизельная электростанция обеспечивает внешнее электропитание для проведения регламентных работ. ЗСУ 2С6 установлена на шасси тяжелого транспортера, что обеспечивает ей отличные характеристики проходимости.

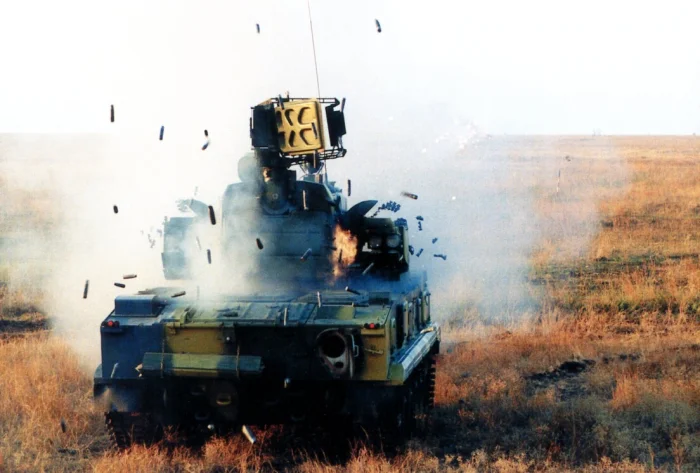

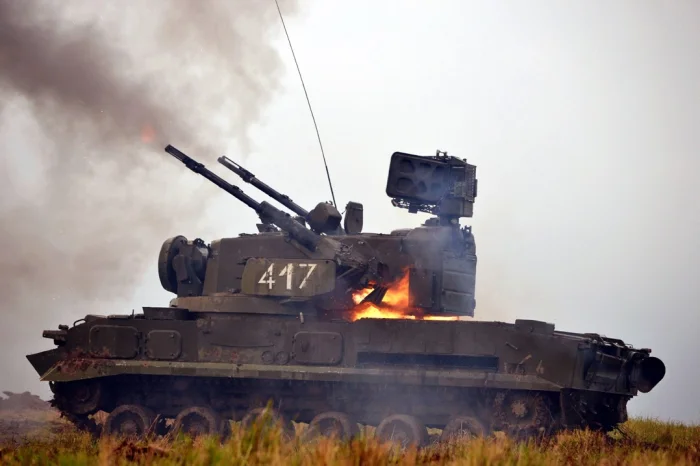

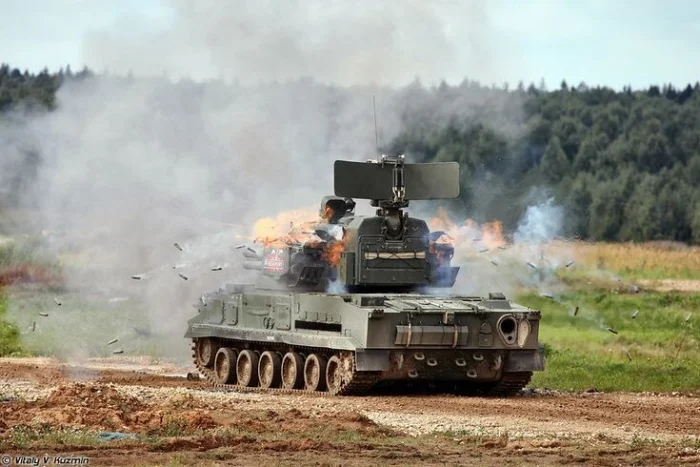

При автономной работе ЗСУ может выполнять поиск и сопровождение целей, ведение огня как по воздушным, так и по наземным целям. При стрельбе зенитными пушками и ракетами используется сложная система управления огнем.

При стрельбе используются различные методы наведения и управления, что позволяет эффективно противостоять воздушным и наземным угрозам.

Комплекс "Тунгуска" включает в себя 4 боевых машины и работает в связке с другими средствами ПВО. Батарея использует командные пункты для анализа ситуации и выбора целей.

К середине 1990 года комплекс "Тунгуска" прошел модернизацию и стал известен как 2К22М "Тунгуска-М". Были добавлены новые радиостанции и улучшены системы связи, а также улучшены характеристики ракет.

Система управления была модернизирована для повышения эффективности работы наводчика. "Тунгуска" проявила свою эффективность в различных конфликтах, включая Первую чеченскую войну и военные действия в Сирии и на Украине.

Тактико-технические характеристики "Тунгуска-М1":
Зоны поражения по дальности: ЗУР — 2500-10000 м, ЗА — 200-4000 м.
Зоны поражения по высоте: ЗУР — 15-3500 м, ЗА — 0-3000 м.
Максимальная дальность стрельбы по наземным целям — 2000 м.
Дальность обнаружения цели — до 18 км.
Дальности сопровождения цели — до 16 км.
Максимальная скорость поражаемых воздушных целей — до 500 м/с.
Боекомплект: ЗУР — 8 в пусковых установках, ЗА — 1904 30-мм выстрелов.
Масса ЗУР в транспортно-пусковом контейнере — 45 кг.
Масса БЧ ЗУР — 9 кг, радиус поражения — 5 м.
Условия работы комплекса: ЗА — с места и в движении, ЗУР — с коротких остановок.
