Комбинированная штурмовая винтовка Alliant Techsystems / Heckler-Koch XM-29 OICW (США)

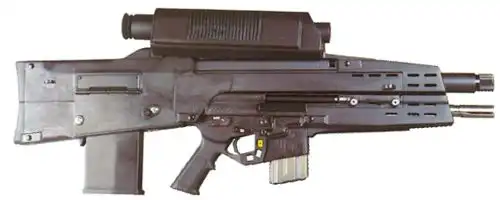

система XM-29 OICW (Objective Individual Combat Weapon) в его современном виде (2002)

Технические характеристики
Калибр: 5.56мм НАТО и 20х85мм
Тип автоматики: газоотводный, запирание поворотом затвора (КЕ)
Длина: 890 мм
Длина ствола: 250 мм (KE); 460 мм (HE)
Вес: около 5.5 кг незаряженный; около 6.8 кг заряженный
Магазин: 30 патронов 5.56мм + 6 гранат 20 мм

Система OICW (Objective Individual Combat Weapon - объективное индивидуальное боевое оружие) является попыткой резко повысить эффективность индивидуального вооружения пехотинца в условиях использования противником средств индивидуальной защиты (шлемы, бронежилеты) и условий местности (укрытий). История OICW ведет свой отсчет с 1986 года, когда одно из ведущих военных учебных заведений Армии США, пехотная школа в форте Беннинг, выпустила документ под названием Small Arms System - 2000 (SAS-2000, Система стрелкового оружия 2000). Данный документ, в разрез с имевшимися на тот момент тенденциями к безгильзовым патронам (см. Heckler-Koch G11) и патронам со стреловидными поражающими элементами (см. Steyr ACR), утверждал что существенное повышение эффективности стрелкового оружия на данном этапе развития может быть достигнуто только использованием оружия, стреляющего компактными осколочно-фугасными (ОФ) снарядами, и оснащенного совершенными прицельными системами. Эта система должна была обеспечивать точное наведение на цель и подрыв ОФ боевой части непосредственно у цели, даже при условии некоторого промаха (для поражения цели осколками и фугасным действием). Главным достоинством такой системы указывалась независимость эффективности действия по цели от дальности стрельбы (эффективность обычных пуль напрямую зависит от дальности до цели и падает с ее ростом). Кроме того, за счет подрыва БЧ без прямого попадания резко возрастает вероятность поражения целей за счет уменьшения влияния ошибок прицеливания (граната, взорвавшаяся в 1 метре от цели, поразит цель осколками, а пуля, пролетевшая в 10 см от цели, не причинит ей ни малейшего вреда). В 1989 году центр разработки тренировочных программ и доктрин Армии США (US Army TRADOC) выпустил еще один рекомендательный документ, названный Small Arms Master Plan (SAMP, Основной план [развития] стрелкового оружия). Данный документ так же отдавал предпочтение системам, стреляющим ОФ гранатами с дистанционным подрывом у цели, и задавал в качестве перспективного семейство "объективного" (OBJECTIVE, предназначенного для выполнения определенных задач) оружия. Это семейство должно было включать в себя три системы - Objective Individual Combat Weapon (OICW), Objective Crew Served Weapon (OCSW, 25мм автоматический гранатомет для замены станковых 40мм гранатометов и 12.7мм пулеметов) и Objective Personal Defense Weapon (OPDW, для замены пистолетов-пулеметов и пистолетов). SAMP устанавливал для "объективного" оружия дату поступления на вооружения 2000 год, что было заведомо нереально. Тем не менее, в свете безрезультативности программы ACR (см. Heckler-Koch G11 и Steyr ACR) в начале 1990х были начаты исследования по программам Objective Weapons, в том числе и OICW.

В 2000 году было решено, что дальнейшую разработку по программе OICW продолжит группа компаний под руководством американской фирмы Alliant Techsystems Inc (ATK). Кроме ATK, в эту группу входят также фирмы Heckler-Koch (отвечает за разработку 20мм гранатомета и 5.56мм автомата), Brashear (отвечает за разработку прицельного комплекса) и еще ряд других фирм.

В начале 2003 года прошли успешные испытательные стрельбы, в которых использовались 20мм боеприпасы типа HEAB (High Explosive, Air Burst - Осколочно-фугасные, с подрывом в воздухе). В 2002 году Армия США официально присвоила системе OICW индекс XM-29 (M-29 после принятия на вооружение). Начало производства и поступление на вооружение планируется на 2008 год. По текущим планам, на каждое отделение пехоты из 9 человек (Армия, Морская пехота) будет приходится по 4 системы М-29, которые должны заменить состоящие сейчас на вооружении комплексы М16А2 с гранатометами М203 и ручные пулеметы М249. Предполагается также, что эффективность OICW по сравнению с комплексом М16/М203 вырастет аж в 5 раз.
Планировалось, что при серийном производстве стоимость одного образца будет составлять не более 10.000 долларов США, а стоимость одной 20мм гранаты - не более 25 долларов США (текущая стоимость винтовки М16А2 составляет порядка 600-700 долларов США).

Вследствие принятия решения об необходимости увеличения калибра гранатометной части системы OICW с 20 до 25 миллиметров в 2004 году было решено разделить разработку единой системы OICW на две первоначально независимых системы - 5.56мм модульную винтовку XM8 (OICW Increment 1) и 25мм самозарядный ручной гранатомет XM25 (OICW Increment 2). Предполагается, что если разработка этих систем пройдет успешно, то в обозримом будущем снова будет сделана попытка снова объединить их в единую систему XM29 OICW Increment 3.

Техническое описание.

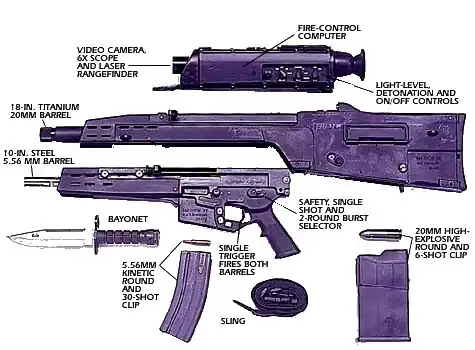

OICW представляет собой модульную конструкцию, состоящую из трех основных модулей: модуля "KE" (Kinetic Energy), представляющего собой слегка модернизированную винтовку Хеклер-Кох G36; Модуля "HE" (High Explosive), представляющего из себя самозарядный 20мм гранатомет с магазинным питанием, устанавливаемый сверху на модуль "КЕ" и использующий для стрельбы общий с модулем "КЕ" спусковой крючок; И, наконец, модуль управления огнем, включающий в себя дневной/ночной телевизионный прицелы, лазерный дальномер и баллистический вычислитель, который автоматически выставляет в объективе прицельную марку в соответствии с дальностью до цели, а также используется для программирования дистанционных взрывателей 20мм гранат.

Модуль "КЕ", как уже сказано выше, представляет собой несколько модифицированную штурмовую винтовку HK G36K без приклада, имеющую резервный открытый прицел. Режимы ведения огня - одиночными, очередями по 2 выстрела и автоматический огонь. Модуль "КЕ" может использоваться отдельно от двух других как обычный укороченный автомат (точнее, в силу своих характеристик - как PDW или пистолет-пулемет). В составе системы модуль КЕ используется как оружие ближнего боя (минимальная дальность применения 20мм гранат - порядка 50-100 метров) или для поражения целей, по которым нет нужды стрелять дорогими 20мм гарантами. Наведение 5.56мм винтовки осуществляется через единый прицельный блок. Из особенностей стоит отметить расположенный рядом со спусковым крючком блок кнопок для управления системой управления огнем. В 2002 году укороченный автомат, входящий в систему XM-29, получил обозначение XM-8, и вполне возможно, что он в будущем будет принят на вооружение Армии США как отдельный образец.

Модуль "НЕ" представляет собой самозарядное оружие, построенное по схеме булл-пап. Автоматика построена на основе газоотводной схемы. Нарезной ствол изготовлен из титана. Для стрельбы могут использоваться 2 основных вида боеприпасов - осколочно-фугасная граната с программируемым взрывателем и тренировочная граната (с пассивной БЧ). Боевая граната имеет программируемый взрыватель с двумя основными режимами подрыва - дистанционным и ударным. При дистанционном режиме перед выстрелом по данным с лазерного дальномера взрыватель программируется на подрыв в воздухе на заданной дальности, чем обеспечивается поражение укрытых целей осколками сверху или сбоку. При контактном подрыве БЧ гранаты взрывается при непосредственном попадании в цель. При выходе из строя системы управления огнем возможен только второй вариант стрельбы (контактный подрыв). Для каждой гранаты режим подрыва может быть выставлен только один раз и не может быть изменен. Определение дальности для дистанционного подрыва осуществляется путем подсчета оборотов, совершенных гранатой в полете. Гранаты не предназначены для ведения навесной стрельбы. Максимальное время полета гранаты на дальность 1000 метров - 5.5 секунд. Одна из особенностей гранат HEAB, проходящих испытания в 2003 году, и планируемых к принятию на вооружение вместе с М29 - это то, что они фактически имеют 2 боевых части, в передней и задней части гранаты соответственно, а между ними расположен электронный программируемый взрыватель. Считается, что такая схема обеспечивает наилучшую конфигурацию зоны поражения осколками у цели. Очевидно, что при необходимости возможно создать недорогие 20мм кумулятивные бронебойные гранаты, обеспечивающие поражение легкобронированных целей (бронетранспортеров, БМП). Такие гранаты будут стоить много дешевле (им не нужен программируемый взрыватель с воздушным подрывом) и заметно расширят боевые возможности пехоты. Так как с технологической точки зрения такие боеприпасы очень просты и не требуют специальных исследований, их создание, скорее всего, будет проведено в последнюю очередь.
Модуль "НЕ" может быть быстро снят с модуля "КЕ", однако сам по себе использоваться не может, так как использует спусковой крючок и другие органы управления, расположенные на модуле "КЕ". Тем не менее, не исключается и вариант создания специальной ложи с пистолетной рукояткой и органами управления огнем для использования 20мм гранатомета как отдельного оружия, без 5.56мм автомата.

Модуль управления огнем включает в себя телевизионный прицел с дневным и ночным каналами и 6-кратным увеличением, лазерный дальномер и баллистический микропроцессорный вычислитель. Изображение с телевизионного прицела может передаваться на встроенный видоискатель прицела, а также как на нашлемный дисплей солдата (создаваемый в рамках программы Land Warrior 21), так и на дисплей командира (при наличии соответствующего оборудования). Батареи для питания модуля располагаются в прикладе оружия. Прицельный комплекс является одним из самых сложных и дорогих компонентов системы OICW, поэтому предполагается, что поначалу на вооружение будут поступать системы M-29 Block 1 с упрощенным прицельным комплексом, с последующей его поэтапной модернизацией.











боеприпасы для OICW - HE (Осколочно-фугасный) и TP (учебно-тренировочный, с пассивной БЧ) для 20мм гранатомета и KE - стандартный патрон 5.56мм
