Ту - 160. Крылатая гордость России

Кому суждено ползать, летать не может (с). Ну ничего. Однако, самолеты восхитительны, особенно боевые. В них сочетается прелесь и тяга к оружию и бесконечное непонимание душой, как такая масса может так грациозно летать ! Предлагаю посмотреть интересные фотографии и узнать что то новое о гордости советской/россйской авиации.

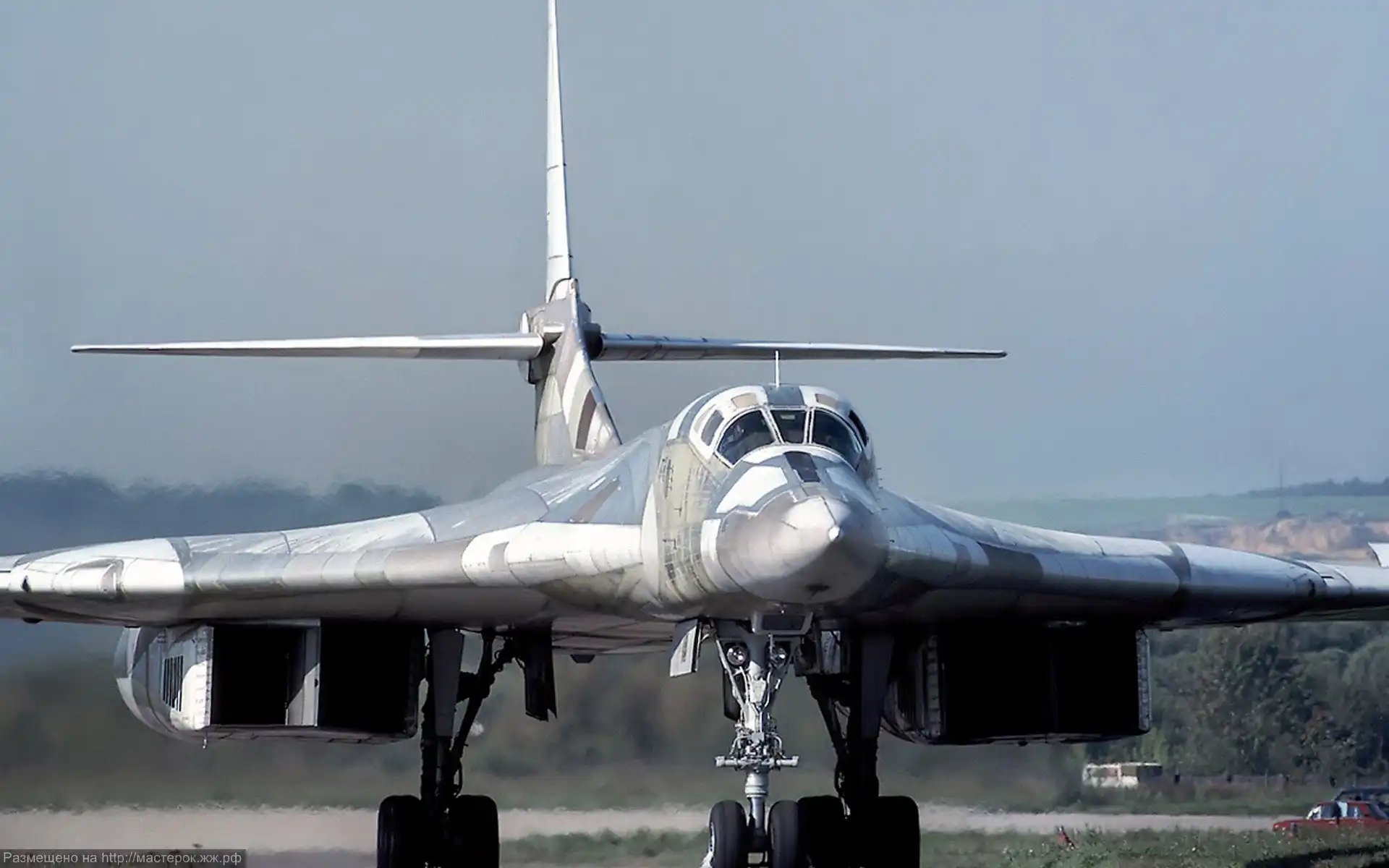

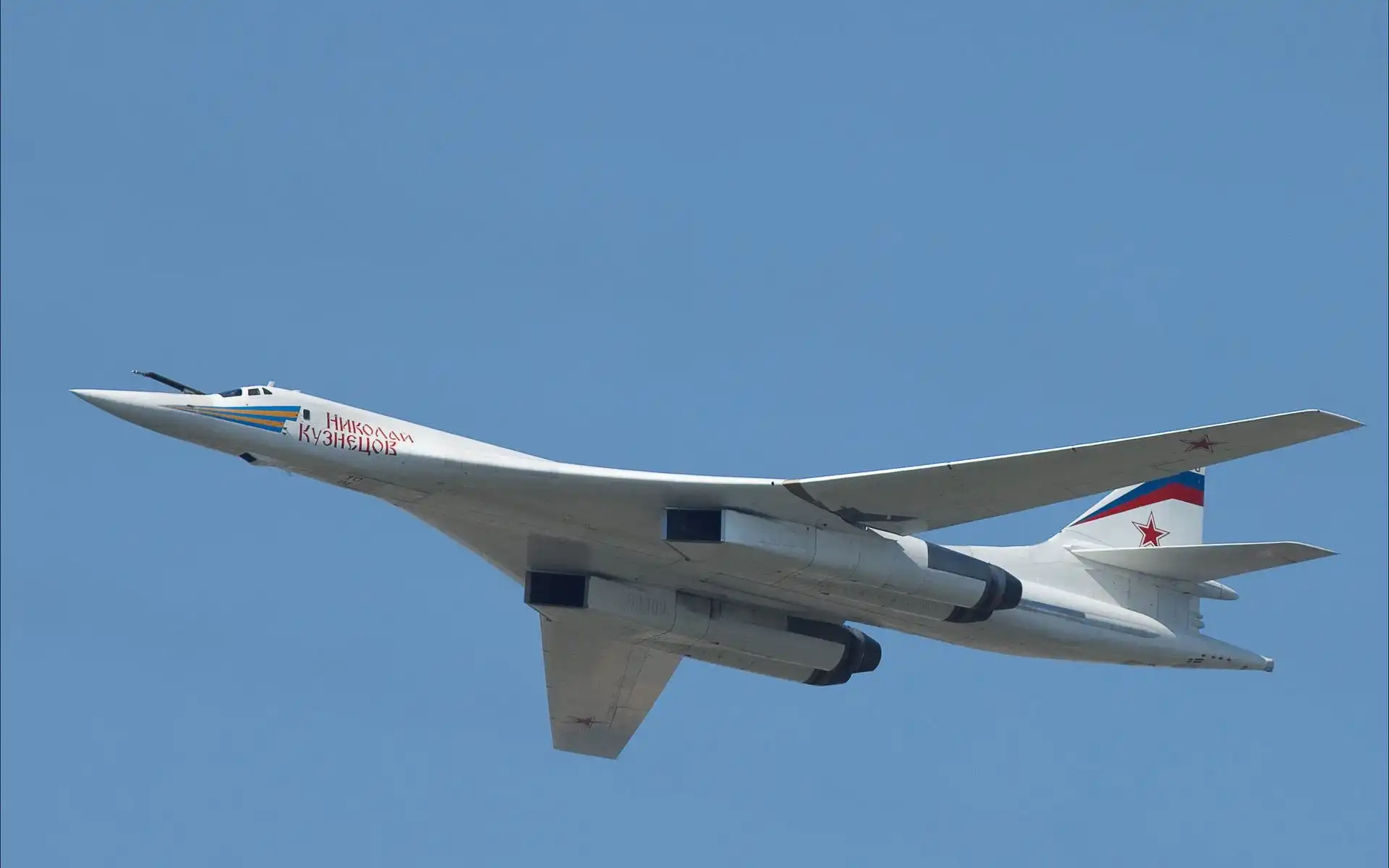

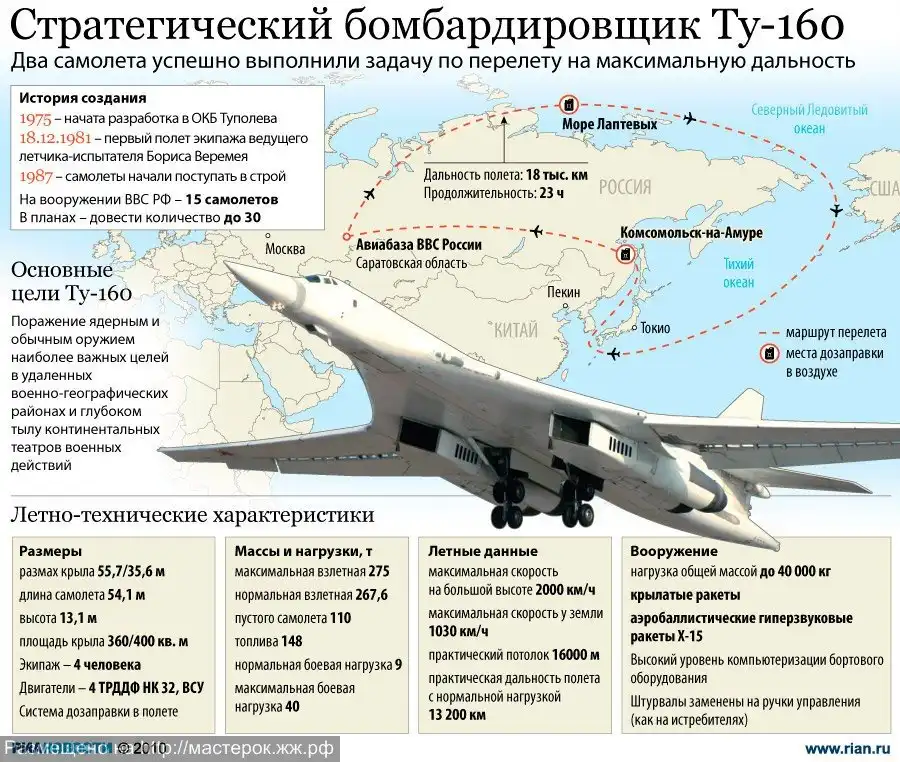

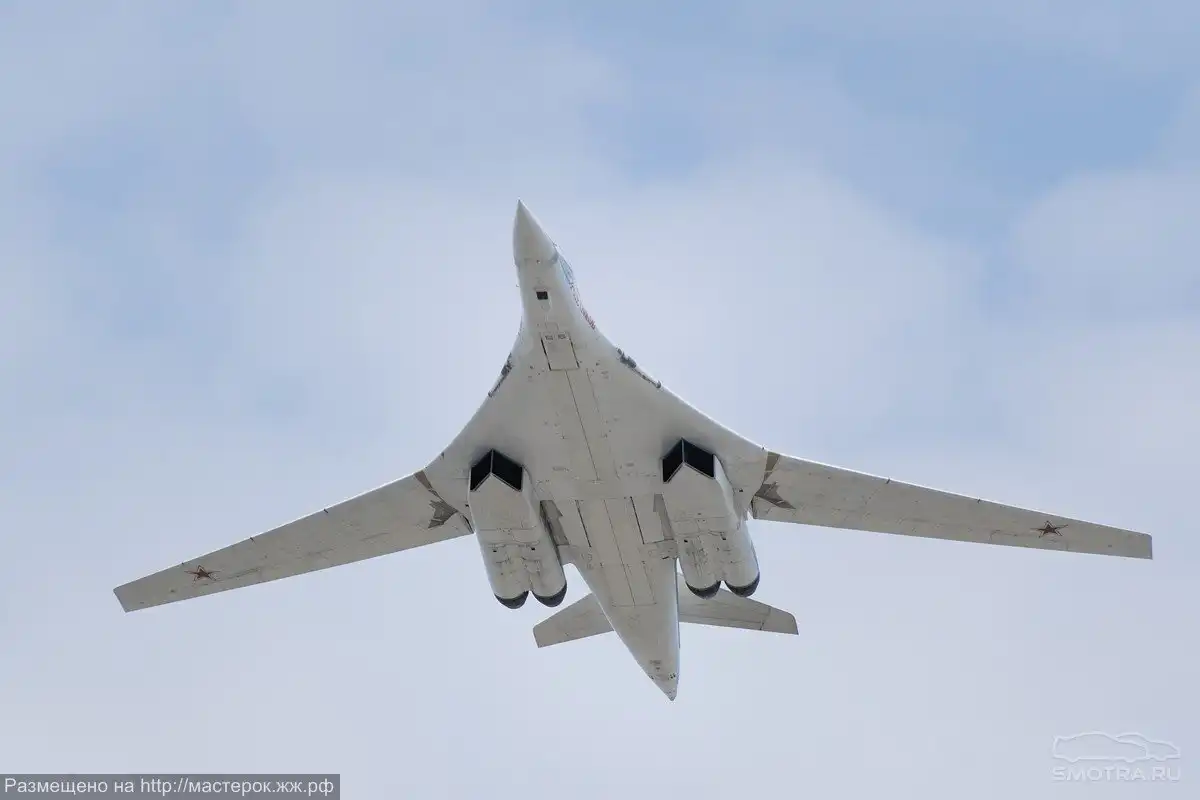

Ту-160 (по классификации НАТО Blackjack) – сверхзвуковой бомбардировщик-ракетоносец, обладающий крылом изменяемой стреловидности, создан ОКБ Туполева в 1980-х годах. Состоит на вооружении, начиная с 1987 года. В составе ВВС России в настоящее время находится 16 стратегических ракетоносцев Ту-160. Данный самолет является самым большим в истории военной авиации сверхзвуковым самолётом и самолётом с крылом изменяемой геометрии, а также самым тяжелым среди всех боевых самолетов мира. Ту-160 обладает крупнейшей среди всех существующих бомбардировщиков максимальной взлётной массой. Среди российских пилотов самолет имеет прозвище «Белый лебедь».



Работы над созданием стратегического бомбардировщика нового поколения были начаты в ОКБ А. Н. Туполева в 1968 году. В 1972 году проект многорежимного бомбардировщика, обладающего крылом изменяемой стреловидности, был готов, в 1976 году прошла эскизная защита проекта Ту-160, а уже в 1977 году ОКБ им. Кузнецова начало работы над созданием двигателей для нового самолета. Первоначально его собирались вооружить высокоскоростными ракетами Х-45, но в дальнейшем от этой идеи отказались, отдав предпочтение малогабаритным дозвуковым крылатым ракетам типа Х-55, а также аэробаллистическим гиперзвуковым ракетам Х-15, которые размещались на многопозиционных пусковых установках внутри корпуса.

Первый самолет.

Толчком к разработке проекта нового стратегического бомбардировщика послужило начало работ в США над проектом будущего В-1.К проектированию самолета приступили два авиационных конструкторских бюро: ОКБ П.О.Сухого (Московский машиностроительный завод "Кулон") и только что восстановленное ОКБ В.М.Мясищева (ЭМЗ - Экспериментальный машиностроительный завод, расположенный в г. Жуковском). ОКБ А.Н.Туполева (Московский машиностроительный завод "Опыт") было загружено другими темами и, скорее всего, по этой причине к работе по новому стратегическому бомбардировщику на этом этапе не привлекалось.



Был объявлен конкурс. К началу 70-х годов оба коллектива, основываясь на требованиях полученного задания и предварительных тактико-технических требованиях ВВС, подготовили свои проекты. Оба конструкторских бюро предлагали четырехдвигательные самолеты с крылом изменяемой стреловидности, но совершенно разных схем.М-18 ОКБ Мясищева признан победителем в конкурсе 1972 года.

Однако, это ОКБ (только что возрождённое) не имело своей производственной базы и воплощать в металл самолёт было негде. ОКБ Сухога специализировалось на истребителях и фронтовых бомбардировщиках. После череды интриг на правительственном уровне строить стратегический бомбардировщик поручили Туполеву, в конструкторское бюро которого передали проектную документацию из ОКБ Мясищева и Сухого

Менялись и ТТЗ на самолёт, т.к. в то время интенсивно шли переговоры по ОСВ (ограничение стратегических вооружений). В семидесятых годах появилось новое оружие - крылатые низко высотные ракеты большой дальности (свыше 2500 км), летящие с огибанием рельефа местности. Это в корне изменило стратегию использования стратегических бомбардировщиков.

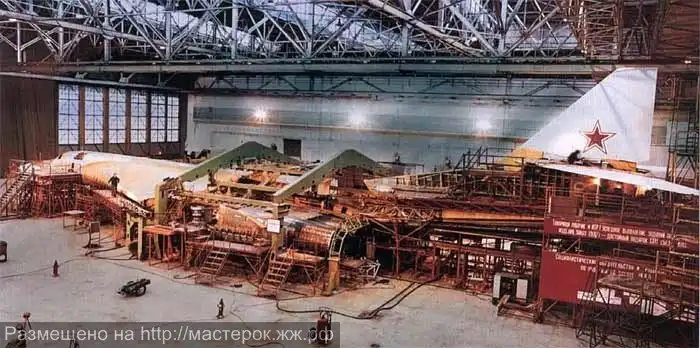

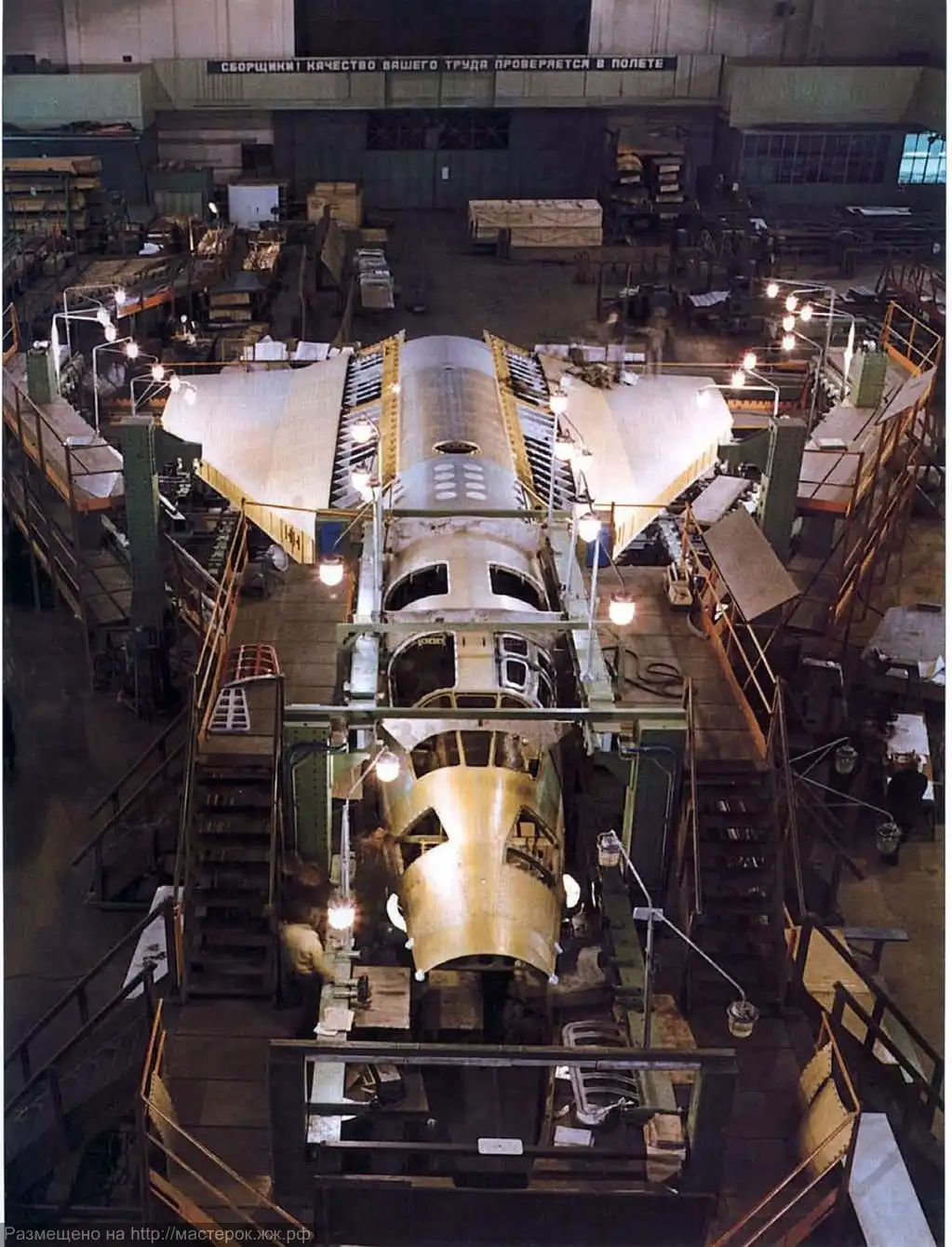

Натурный макет нового бомбардировщика был утвержден в 1977 году. В этом же году на опытном производстве ММЗ «Опыт» в Москве приступили к сборке партии из 3-х опытных машин. Крыло и стабилизаторы для них производились в Новосибирске, фюзеляж изготавливался в Казани, опоры шасси – в Горьком. Окончательная сборка первой опытной машины была произведена в январе 1981 года, самолеты Ту-160 с номерами «70-1» и «70-3» предназначались для проведения летных испытаний, а самолет с номером «70-02» для статичных испытаний.

18 декабря 1981 года состоялся первый полет многорежимного стратегического бомбардировщика ТУ-160.

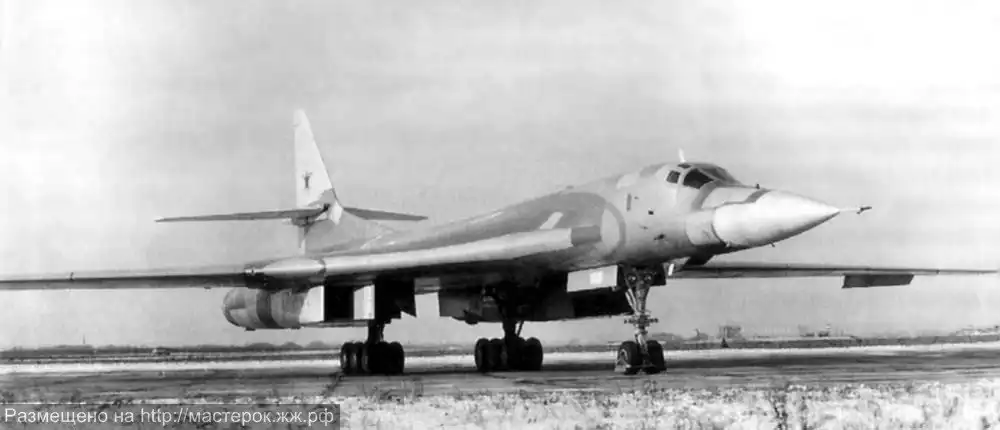

Первый полет самолет с заводским номером «70-01» состоялся 18 декабря 1981 года (командиром экипажа был Б. И. Веремей), а 6 октября 1984 года в воздух поднялась машина с заводским номером «70-03», которая уже имела полный комплект оборудования серийного бомбардировщика. Еще через 2 года, 15 августа 1986 года ворота сборочного цеха в Казани покинул 4-й серийный бомбардировщик, который стал первым строевым. Всего же в выполнении летных испытаний было задействовано 8 самолетов двух опытных серий.





В ходе проведения госиспытаний, которые были завершены в середине 1989 года, с борта бомбардировщика-ракетоносца было произведено 4 успешных пуска крылатых ракет Х-55, которые были основным оружием машины. Также была достигнута максимальная скорость горизонтального полета, составившая без малого 2200 км/ч. При этом в ходе эксплуатации скоростной порог решили ограничить скоростью в 2000 км/ч, что в основном было обусловлено сохранением ресурса двигательной установки и планера.

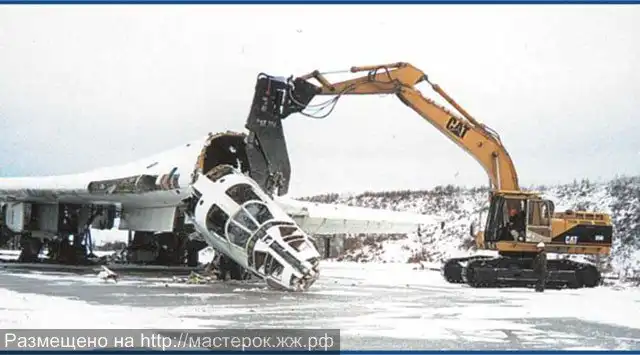

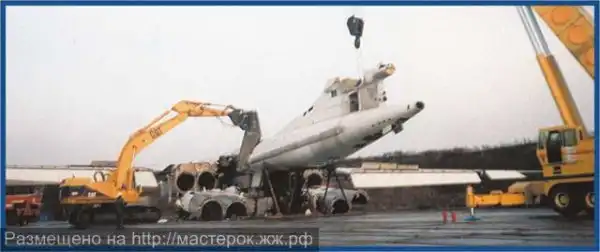

Первые 2 опытных стратегических бомбардировщика Ту-160 были включены в состав строевой части ВВС 17 апреля 1987 года. После распада СССР практически все имеющиеся на тот момент серийные машины (19 бомбардировщиков) остались на территории Украины, на авиабазе в городе Прилуки. В 1992 году бомбардировщики данного типа начинают поступать на вооружение 1-го ТБАП ВВС России, который базировался в Энгельсе. К концу 1999 года на данной авиабазе находилось 6 самолетов Ту-160, еще часть машины находилась в Казани (в стадии сборки) и на аэродроме в Жуковском. В настоящее время большая часть российских Ту-160 носят индивидуальные названия. К примеру, в составе ВВС имеются самолеты «Илья Муромец» (такое имя носил первый в мире тяжелый бомбардировщик, который был построен в России в 1913 году), «Михаил Громов», «Иван Ярыгин», «Василий Решетников».



Высокие характеристики российского стратегического бомбардировщика были подтверждены установлением 44 мировых рекордов. В частности, с полезной нагрузкой в 30 тонн самолет совершил полет по замкнутому маршруту протяженностью в 1000 км. со скоростью 1720 км/ч. А в полете на дальность в 2000 км., имея взлетную массу в 275 тонн самолет смог достичь средней скорости 1678 км/ч, а также высота полета в 11 250 м.



В ходе серийного изготовления бомбардировщик подвергался ряду усовершенствований, которые обуславливались опытом его эксплуатации. К примеру, было увеличено число створок для подпитки двигателей самолета, что позволило увеличить устойчивость ТРДДФ (двухконтурный турбореактивный двигатель с форсажной камерой) и упростить их управляемость. Замена ряда элементов конструкции с металлических на углепластиковые позволила в некоторой мере снизить массу самолета. Люки оператора и штурмана были оснащены перископами заднего обзора, также было доработано программное обеспечение и внесены изменения в гидросистему.



В рамках реализации многоэтапной программы по снижению радиолокационной заметности на каналы воздухозаборников и обечайки было нанесено специальное графитовое радиопоглощающее покрытие, также радиопоглощающей краской был покрыт и нос самолета. Удалось реализовать меры по экранированию двигателей. Введение в остекление кабины сетчатых фильтров позволило устранить переотражение радиолокационного излучения от ее внутренних поверхностей.



На сегодняшний день стратегический бомбардировщик-ракетоносец Ту-160 является наиболее мощной боевой машиной в мире. По составу вооружения и своим основным характеристикам он существенно превосходит американский аналог – многорежимный стратегический бомбардировщик В-1В «Лансер». Предполагается, что дальнейшее проведение работ по совершенствованию Ту-160, в частности расширение и обновление состава вооружения, а также установка нового БРЭО, сможет еще больше увеличить его потенциал.

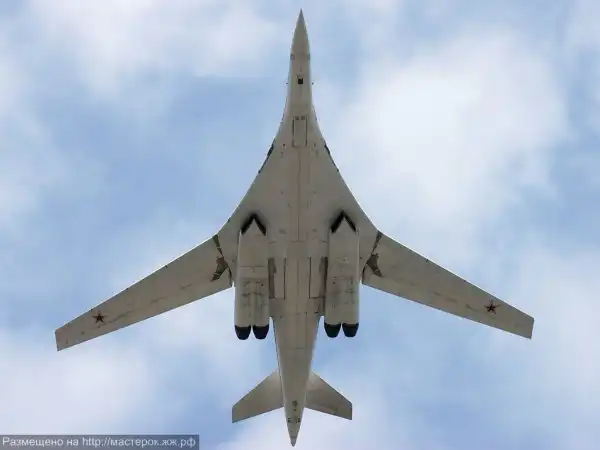

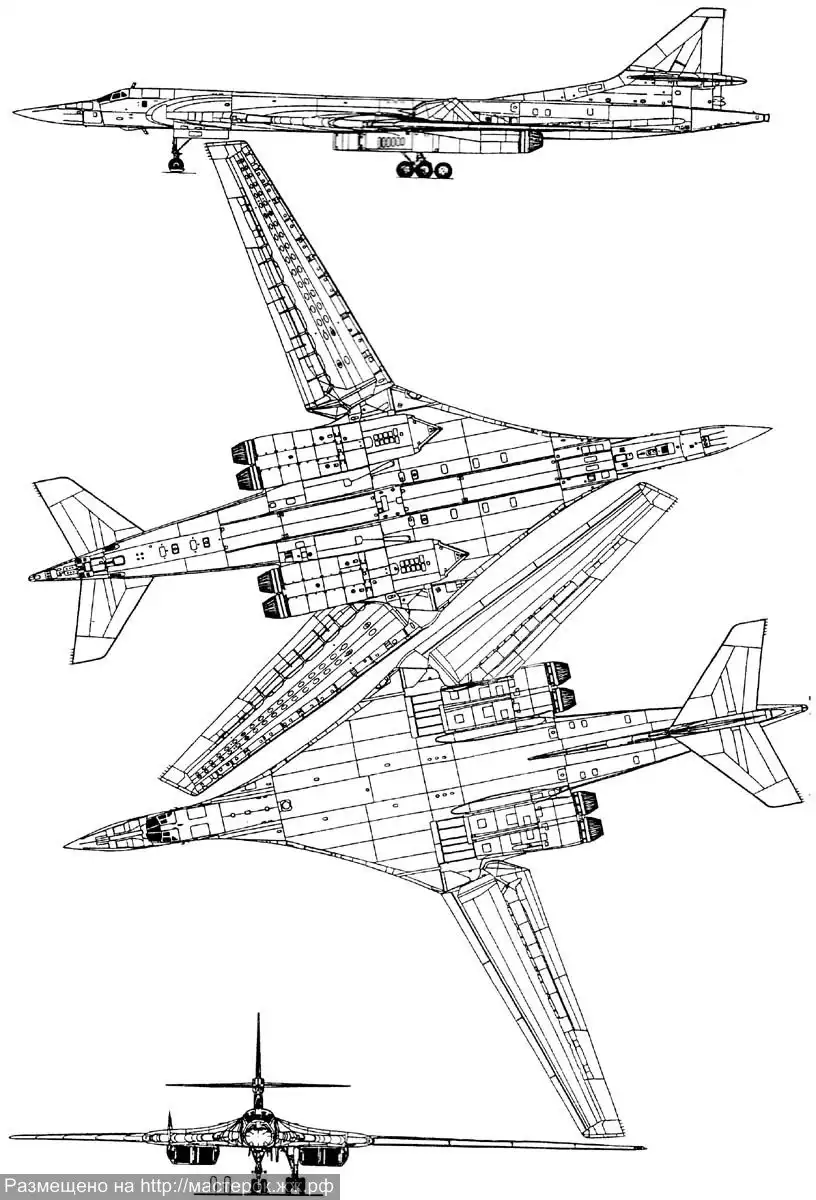

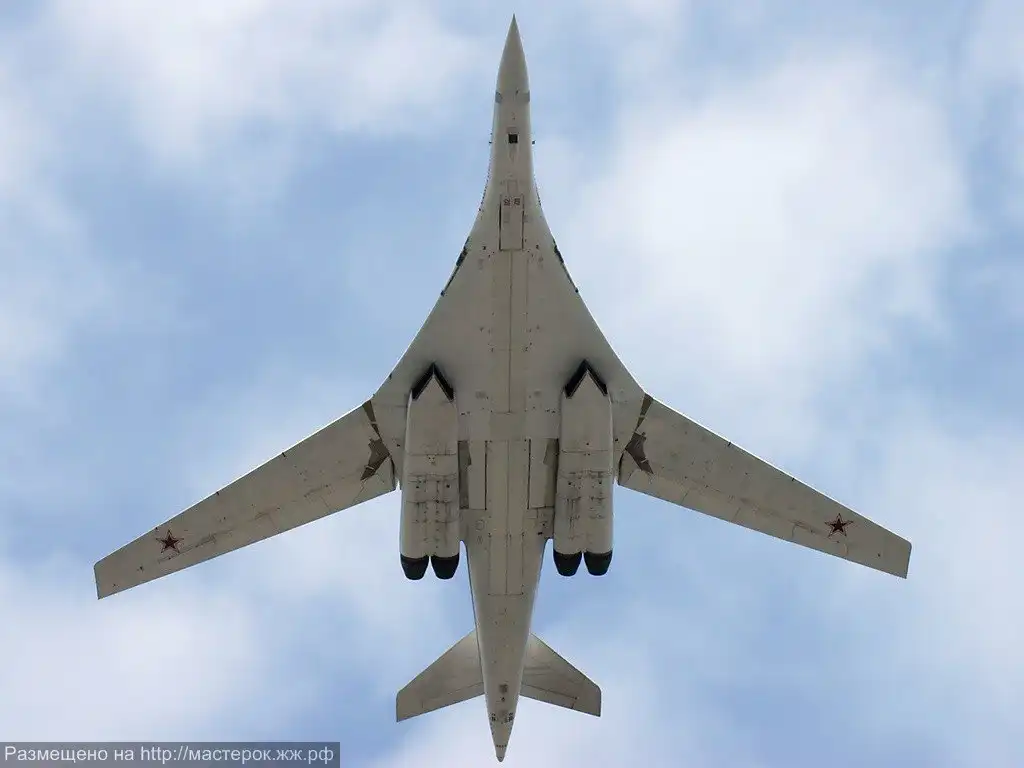

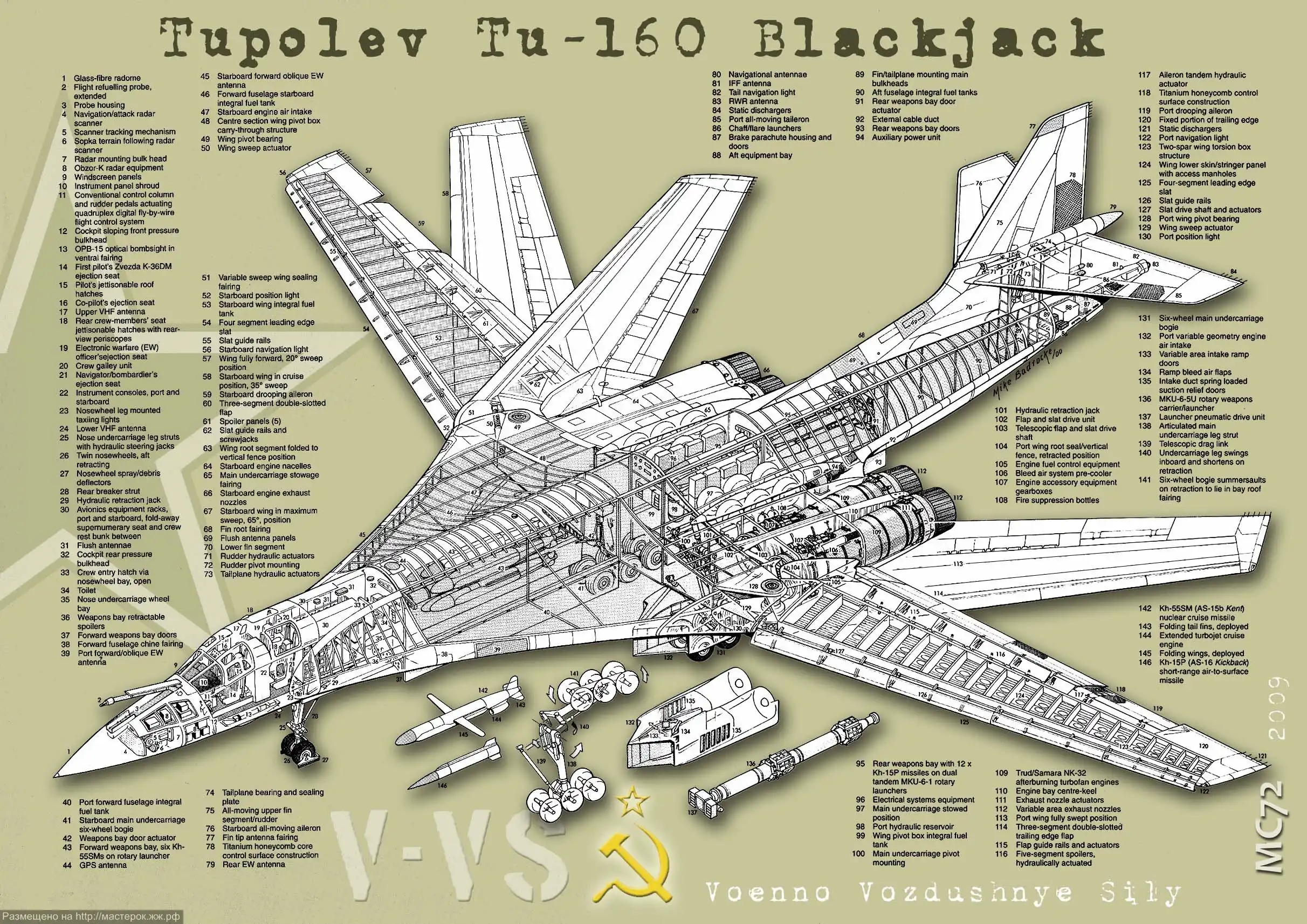

Бомбардировщик Ту-160 выполнен по нормальной аэродинамической схеме с изменяемой геометрией крыла. Особенностью конструкции планера самолета является интегральная схема аэродинамической компоновки, согласно которой неподвижная часть крыла образует с фюзеляжем единое целое. Такое решение позволило наилучшим образом использовать внутренние объемы планера для размещения топлива, грузов, различного оборудования, а также снизить количество конструктивных стыков, что привело к снижению массы конструкции.

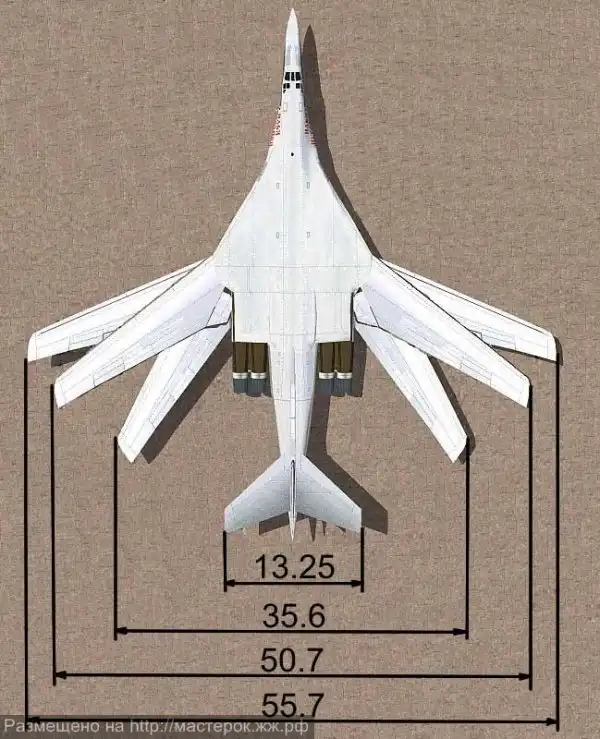

Планер бомбардировщика производится в основном из сплавов алюминия (В-95 и АК-4, термообработанных для увеличения ресурса). Консоли крыла изготавливаются из титановых и высокопрочных алюминиевых сплавов и пристыковываются к шарнирам, позволяющим изменять стреловидность крыла в диапазоне от 20 до 65 градусов. Доля титановых сплавов в массе планера бомбардировщика равняется 20%, также используются стеклопластики, широко применяются клееные трехслойные конструкции.

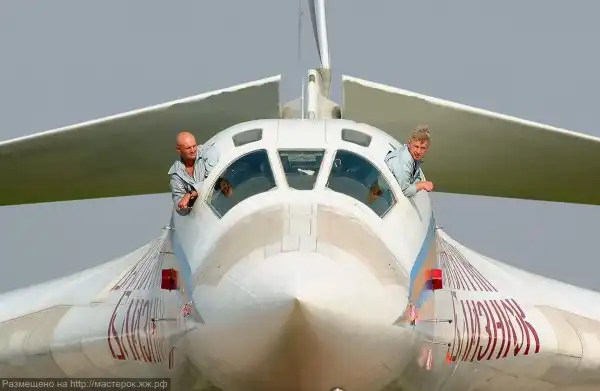

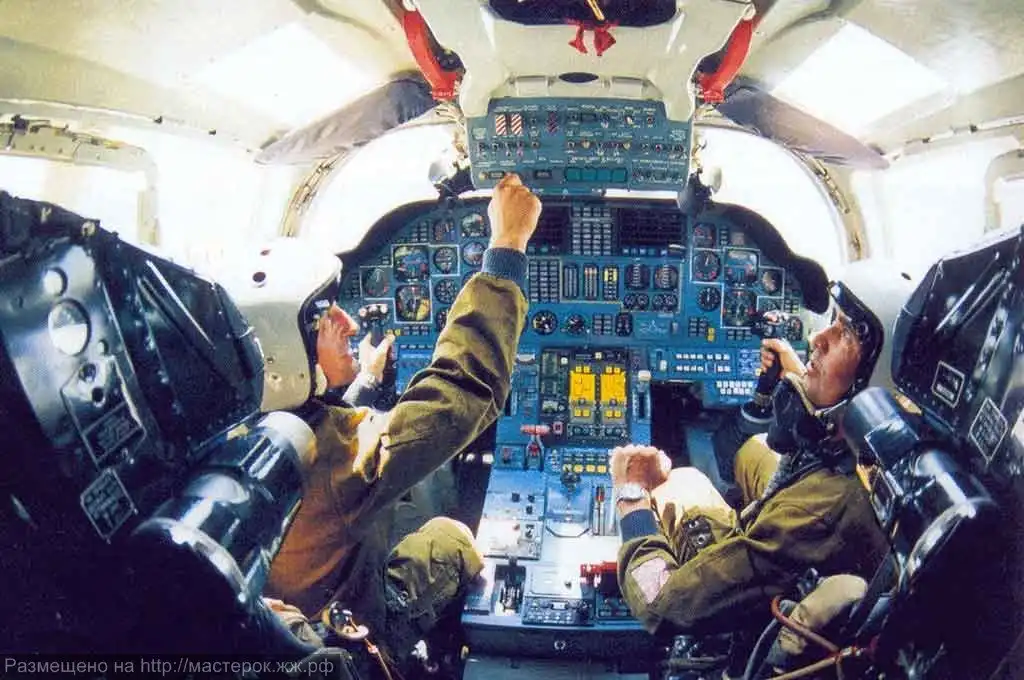

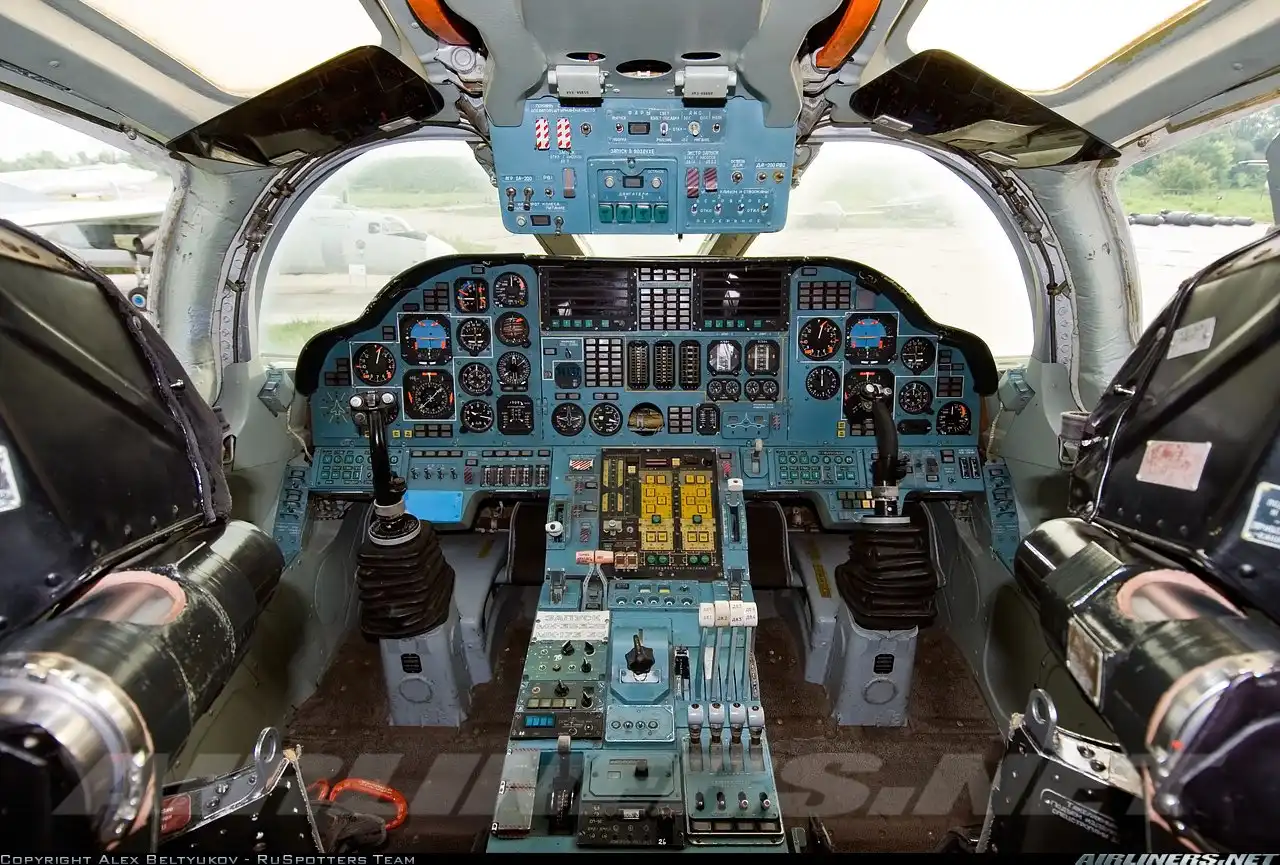

Экипаж бомбардировщика, состоящий из 4-х человек, располагается в единой просторной герметичной кабине. В передней ее части установлены кресла первого и второго пилотов, а также штурмана-оператора и штурмана. Все члены экипажа размещаются в катапультируемых креслах К-36ДМ. Для повышения работоспособности операторов и летчиков во время совершения длительного полета, спинки кресел оснащены подушками с пульсирующим воздухом для массажа. В задней части кабины пилотов располагается малогабаритная кухня, откидная койка для отдыха и туалет. Самолеты поздних моделей выпуска оснащались встроенным трапом.

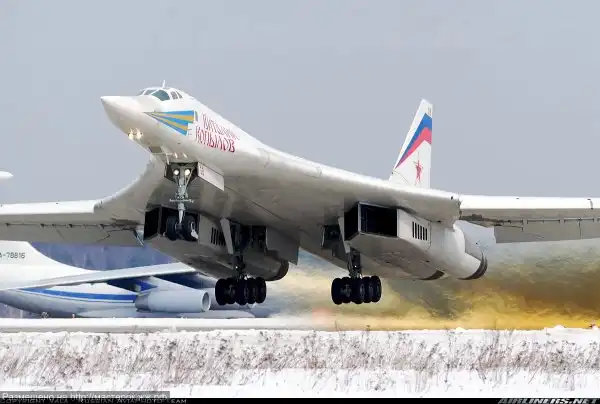

Шасси самолета трехопорное с 2-мя управляемыми колесами передней опоры. Основные опоры шасси имеют качающуюся амортизационную стойку и находятся за центром массы бомбардировщика. Они имеют пневматические амортизаторы и трехосные тележки по 6 колес. Шасси убирается в небольшие ниши в фюзеляже назад по полету бомбардировщика. Щитки и аэродинамические дефлекторы, предназначенные для прижатия воздуха к ВПП, отвечают за защиту воздухозаборников двигателей от попадания в них грязи и осадков.

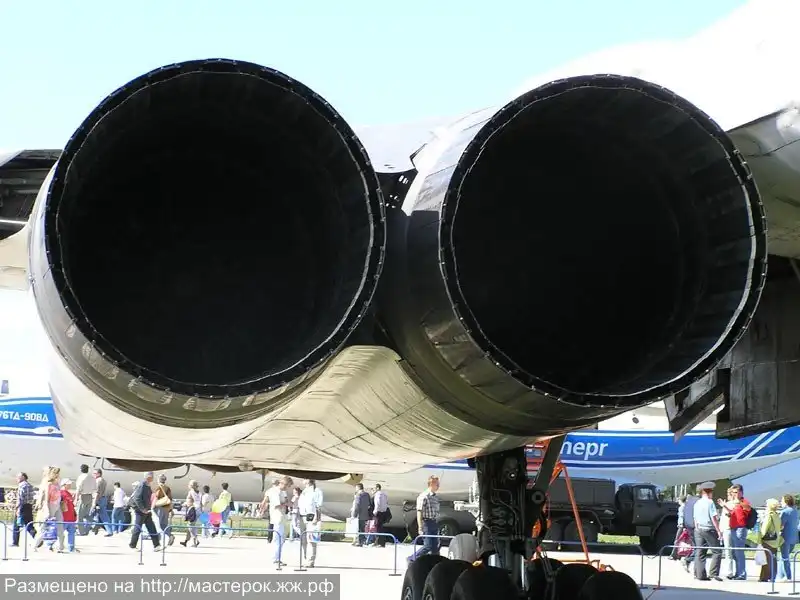

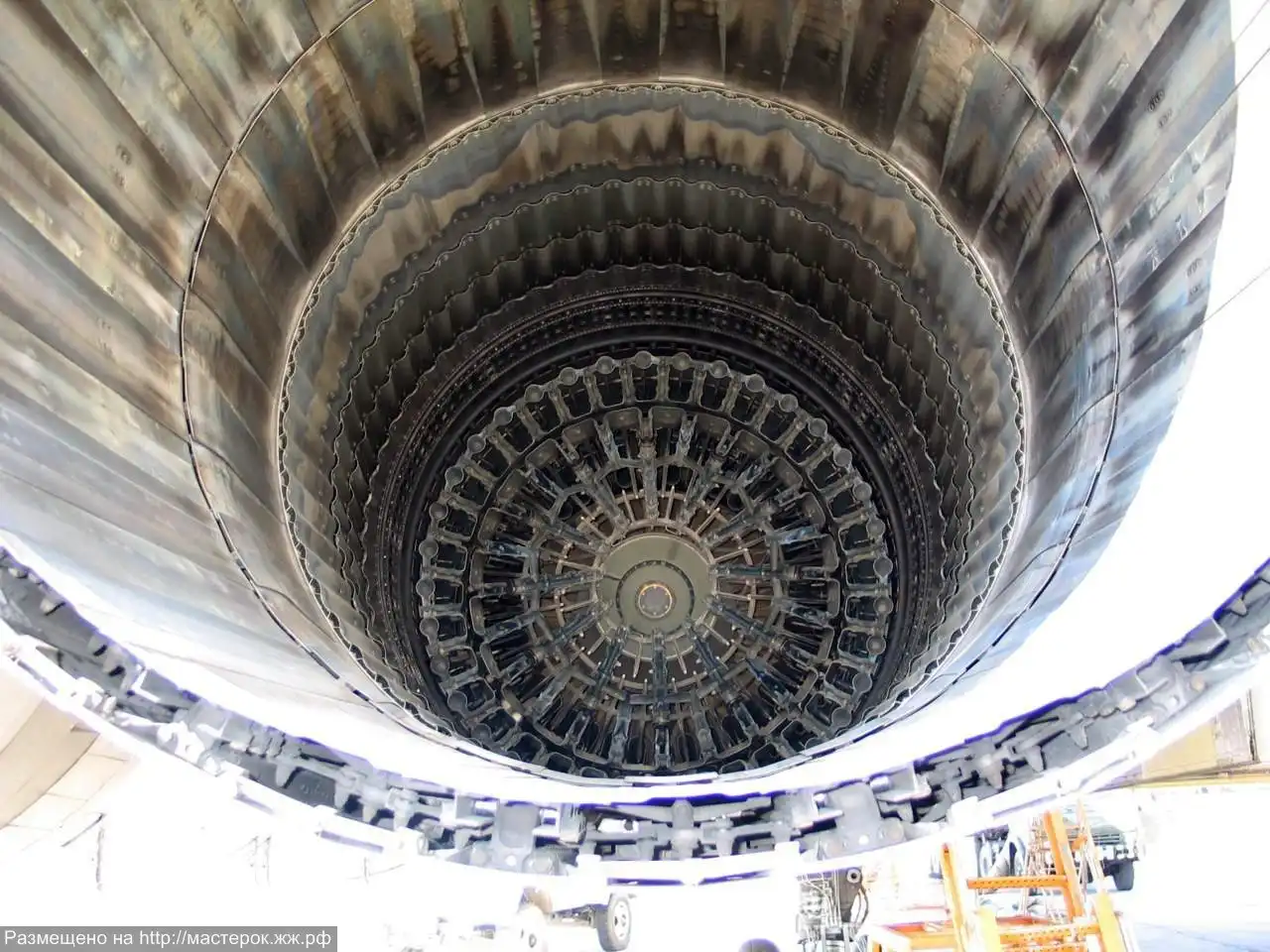

Силовая установка Ту-160 включает в себя 4 двухконтурных турбореактивных двигателя с форсажной камерой НК-32 (созданы ОКБ Н. Д. Кузнецова). Двигатели серийно производятся в Самаре с 1986 года, до середины 1990-х годов они не имели аналогов в мире. НК-32 – один из первых в мире серийных двигателей, при проектировании которого были приняты меры по уменьшению ИК и радиолокационной заметности. Двигатели самолета расположены попарно в мотогондолах и разделены между собой специальными противопожарными перегородками. Двигатели функционируют независимо друг от друга. Для реализации автономного энергоснабжения на Ту-160 была установлена также отдельная вспомогательная газотурбинная силовая установка.





Бомбардировщик Ту-160 оснащается прицельно-навигационным комплексом ПРНК, состоящим из оптоэлектронного бомбардировочного прицела, обзорно-прицельной РЛС, ИНС, СНС, астрокорректором и бортовым комплексом обороны «Байкал» (контейнеры с дипольными отражателями и ИК-ловушками, теплопеленгатор). Также имеется многоканальный цифровой комплекс связи, который сопряжен со спутниковыми системами. В БРЭО бомбардировщика задействовано более 100 специальных ЭВМ.



Бортовой комплекс обороны стратегического бомбардировщика гарантирует обнаружение и классификацию РЛС системы ПВО противника, определение их координат и последующее их дезориентирование ложными целями, либо подавление мощными активными помехами. Для проведения бомбометания применяется прицел «Гроза», который обеспечивает поражение различных целей с высокой точностью в дневных условиях и при недостаточном уровне освещенности. Теплопеленгатор для обнаружения ракет и самолетов противника с задней полусферы находится в крайней задней части фюзеляжа. В хвостовом конусе находятся контейнеры с дипольными отражателями и ИК ловушками. В кабине пилотов находятся стандартные электромеханические приборы, которые в целом аналогичны установленным на Ту-22М3. Управление тяжелой машиной осуществляет при помощи ручки управления (джойстика), как на истребителях.

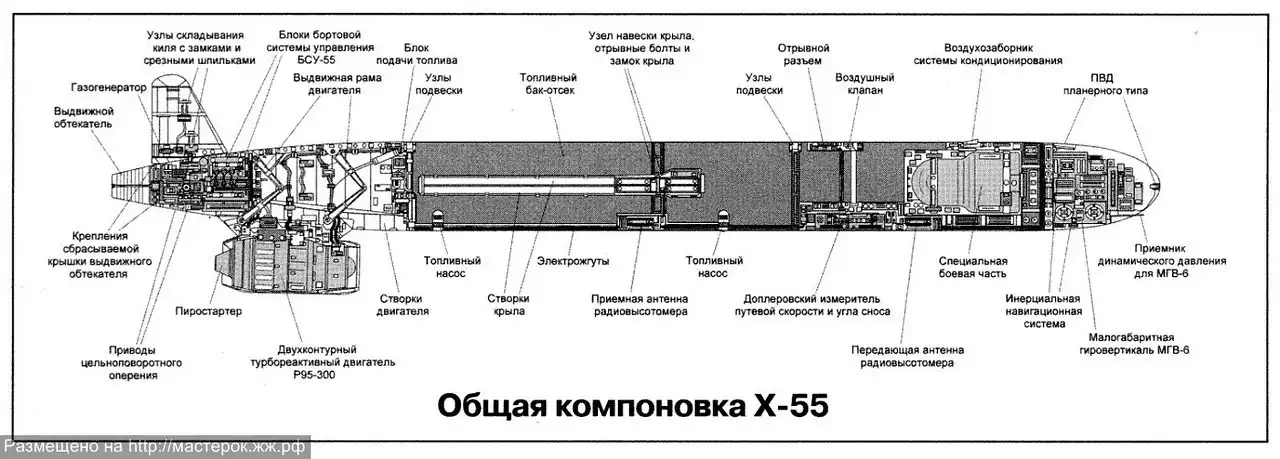

Вооружение самолета размещается в 2-х внутрифюзеляжных грузовых отсеках, в которых может находиться разнообразная целевая нагрузка общей массой до 40 тонн. Состав вооружения может состоять из 12 дозвуковых крылатых ракет X-55 на 2-х многопозиционных пусковых установках барабанного типа, а также до 24 гиперзвуковые ракет Х-15 на 4 ПУ. Для уничтожения малоразмерных тактических целей самолет может применять корректируемые авиационные бомбы (КАБ) массой до 1500 кг. Также самолет может нести до 40 тонн обычных свободнопадающих бомб. В перспективе комплекс вооружения стратегического бомбардировщика может существенно усилиться за счет включения в его состав новых высокоточных крылатых ракет, к примеру, X-555, предназначенных для уничтожения как тактических, так и стратегических наземных и морских целей практически всех возможных классов.










Вооружение: в двух подфюзеляжных отсеках размещается различная целевая нагрузка общей массой 22 500 кг, максимальная – до 40 000 кг. В состав вооружения входят тактические и стратегические крылатые ракеты X-55 и X-55M, а также аэробаллистические гиперзвуковые УР малой дальности X-15 (M=5) с ядерными и неядерными БЧ, а также корректируемые авиационные бомбы КАБ различных типов до КАБ-1500, обычные виды бомб, а также мины.
