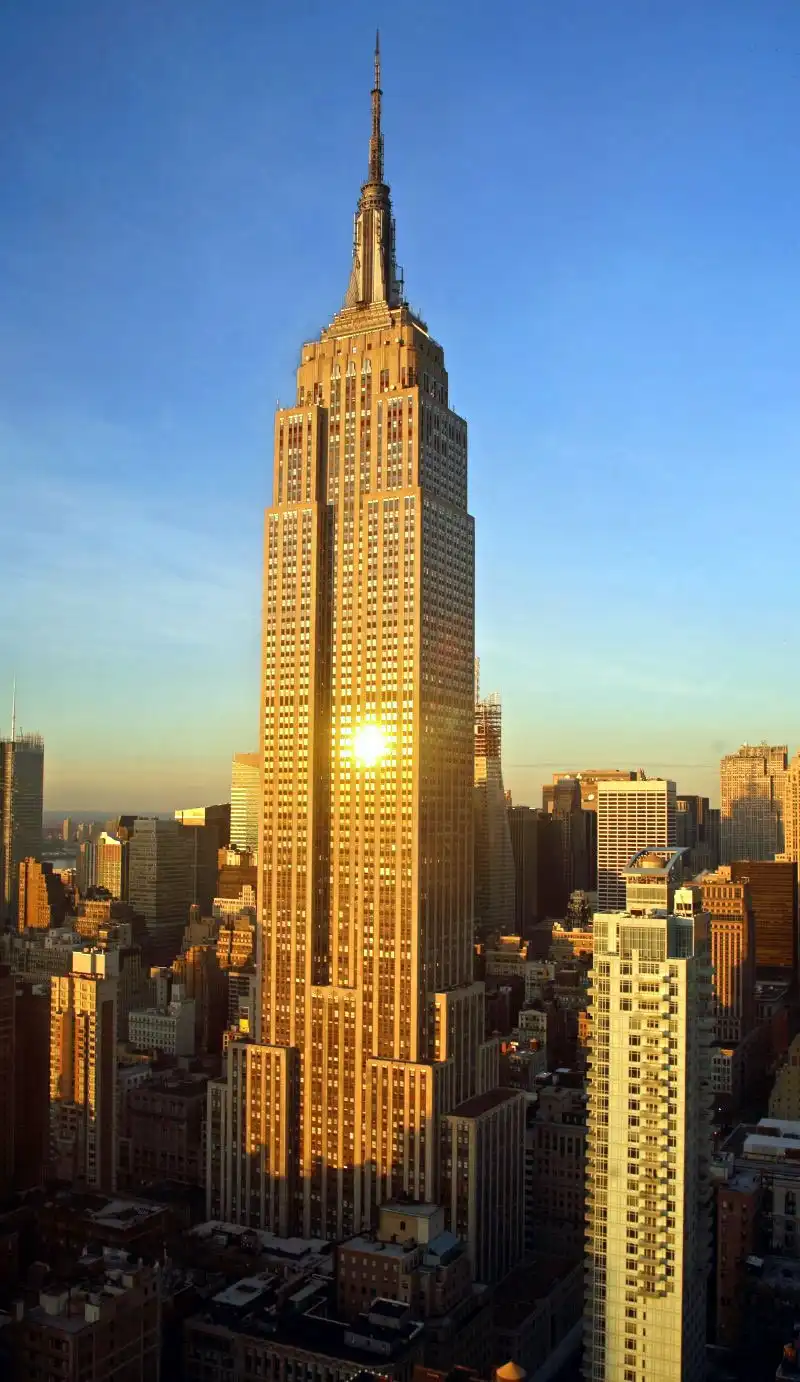

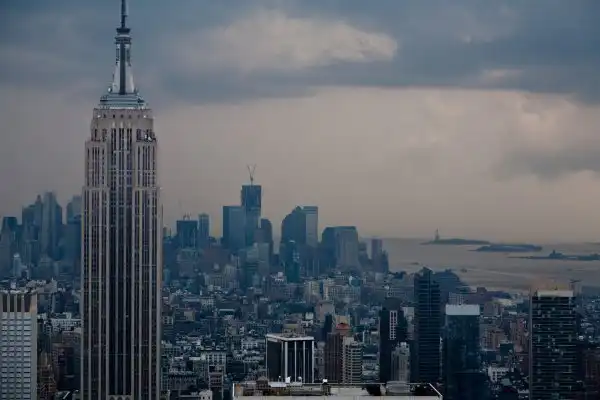

Эмпайр-стейт-билдинг ( Empire State Building). История одного небоскреба

В конце XVIII века на месте, где теперь находится ЭСБ, быда ферма Джона Томпсона. В то время здесь был ручей, впадавший в Пруд золотого окуня (Sunfish Pond), который теперь находится в квартале от небоскреба. В конце 19 века здесь располагался отель Уолдорф-Астория (Waldorf-Astoria Hotel), где проживала социальная элита Нью-Йорка.

ЭСБ был спроектирован Грегори Джонсоном и его архитектурной фирмой Шрив, Лэмб и Хармон (Shreve, Lamb and Harmon), которая сделала чертежи небоскреба всего за две недели, в качестве основы используя её предыдущую работу, Кэрью Тауэр (Carew Tower) в Цинциннати, в штате Огайо. Здание проектировалось сверху вниз. Основными подрядчиками были Братья Старретты (Starrett Brothers) и Экен (Eken), проект финансировался Джоном Рэскобом (John J. Raskob).



Строительством руководил Альфред Смит (Alfred E. Smith), бывший управляющий Нью-Йорка.

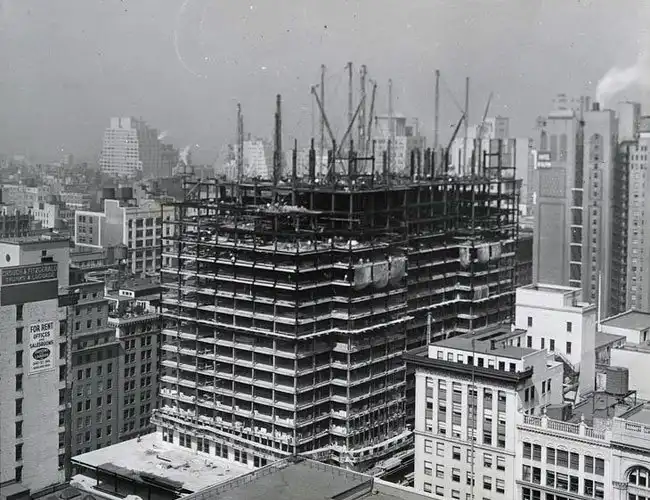

Подготовка к строительству началась 22 января 1930 года, а само строительство небоскреба, благодаря влиянию Альфреда Смита как президента компании Empire State, Inc., началось 17 марта, в день святого Патрика. Над проектом трудились 3400 рабочих, по большей части иммигрантов из Европы, а также сотни индейцев-литейщиков из племени Могаук (Mohawk), преимущественно из резервации Канауэйк (Kahnawake), недалеко от Монреаля.



Однако изначально никто и подумать не мог, что Эмпайр Стейт Билдинг станет настолько известным небоскрёбом. Так, историк архитектуры Кэрол Уиллис (CarolWillis) в одной из своих книг отмечает, что главной задачей при строительстве небоскрёба было уложиться в указанную сумму, поэтому внешнему виду здания уделяли меньше всего внимания.

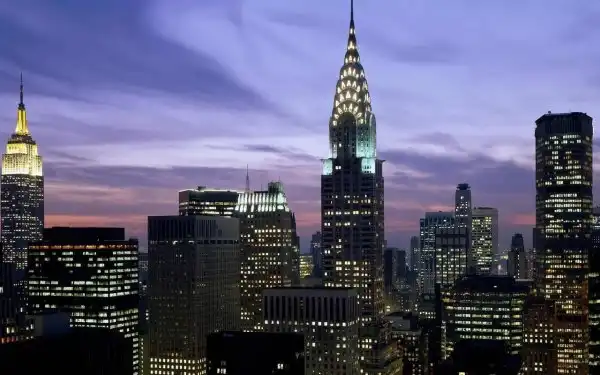

Это строительство было частью интенсивного соревнования за звание самого высокого здания в мире. Два других здания, боровшихся за этот титул, Уолл-стрит,40 и здание Крайслер (Chrysler Building), все еще строились, когда началась работа над созданием ЭСБ. Каждое из них удерживало звание меньше года, Эмпайр-Стейт-Билдинг обошел их в этом соревновании спустя всего лишь 410 дней после начала строительства. Официальное открытие ЭСБ, состоявшееся 1 мая 1931 года, было очень помпезным: президент Герберт Хувер (Herbert Hoover) включил свет в здании, нажав кнопку в Вашингтоне. По ироничному стечению обстоятельств, первый раз лампы на вершине небоскреба использовали в ознаменование победы Франклина Рузвельта над Хувером на президентских выборах в Ноябре 1932 года.

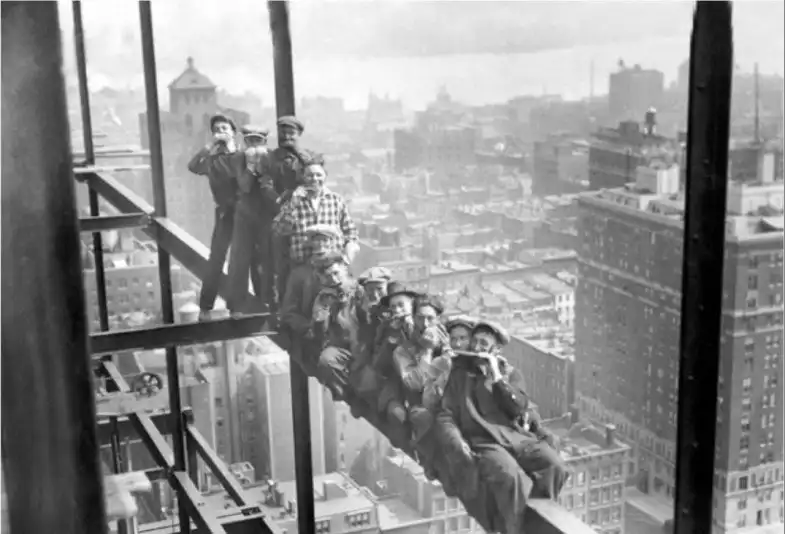

Группа строителей , 1931 год.

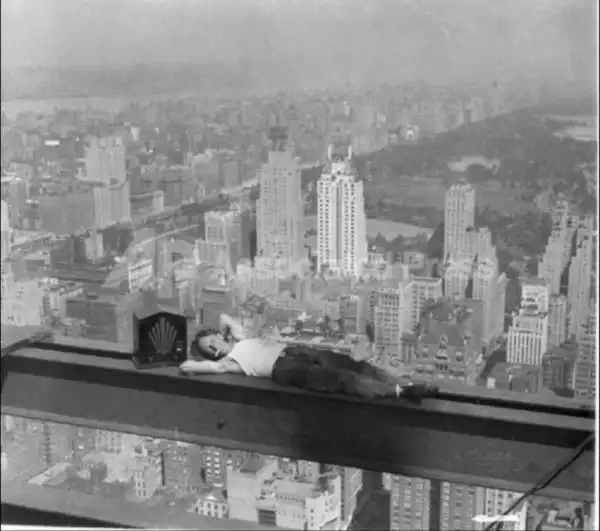

Давайте разберемся подробнее как строили такие небоскребы в то время.

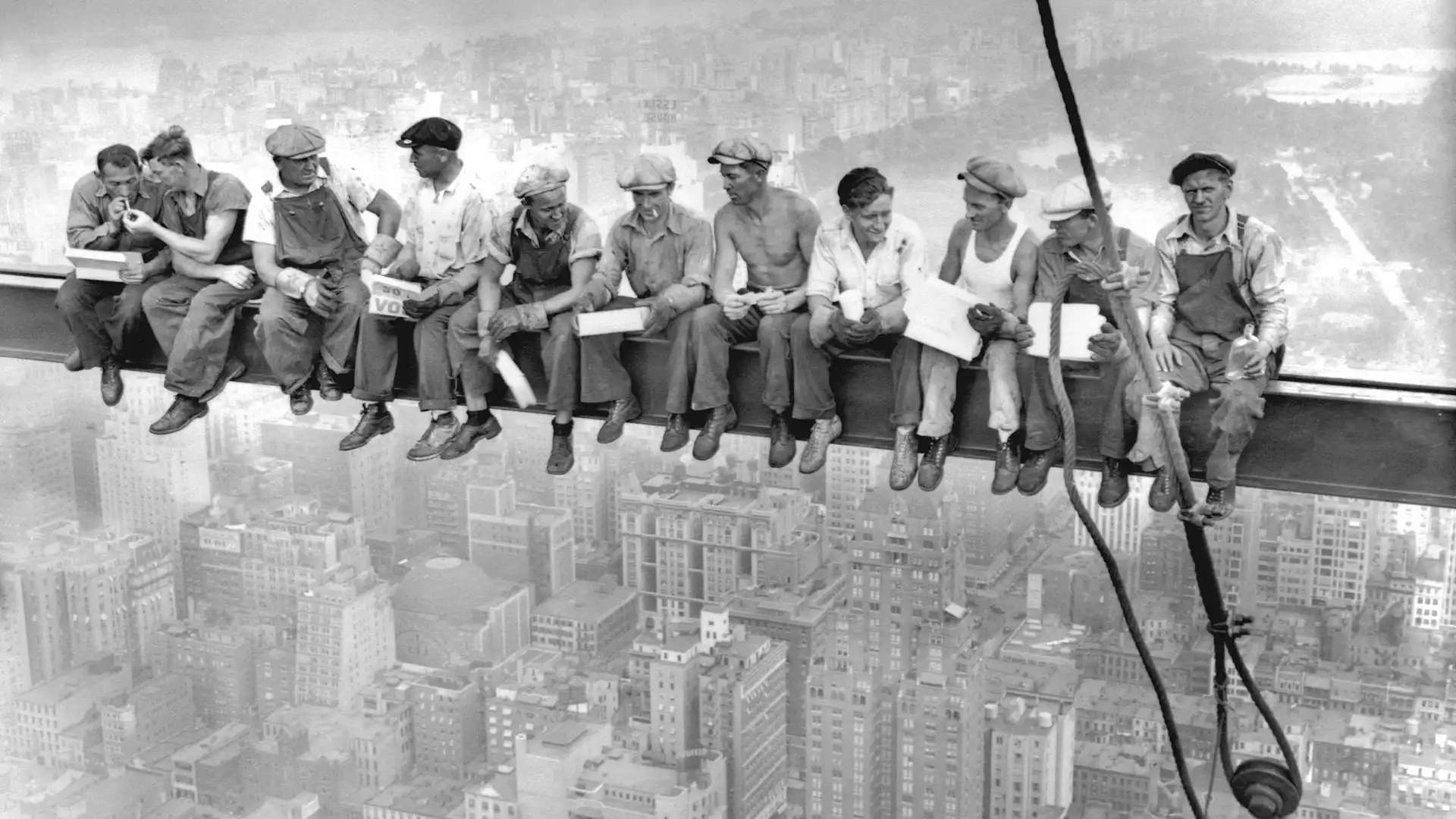

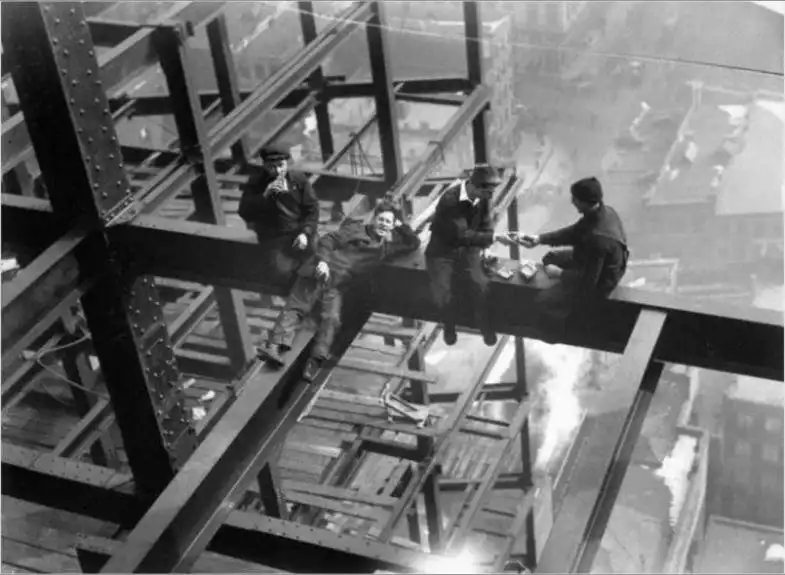

«Lunchtime atop a Skyscraper» (Обед на вершине небоскреба) — фотография из серии «Construction Workers Lunching on a Crossbeam — 1932″ фотографа Charles C. Ebbets

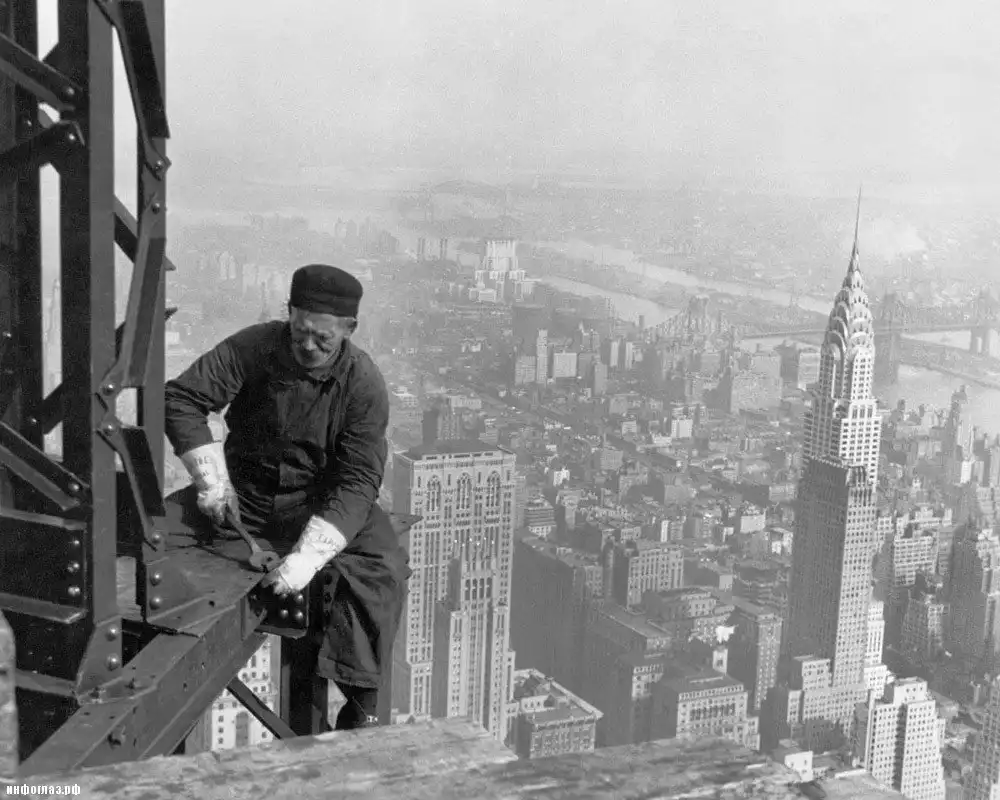

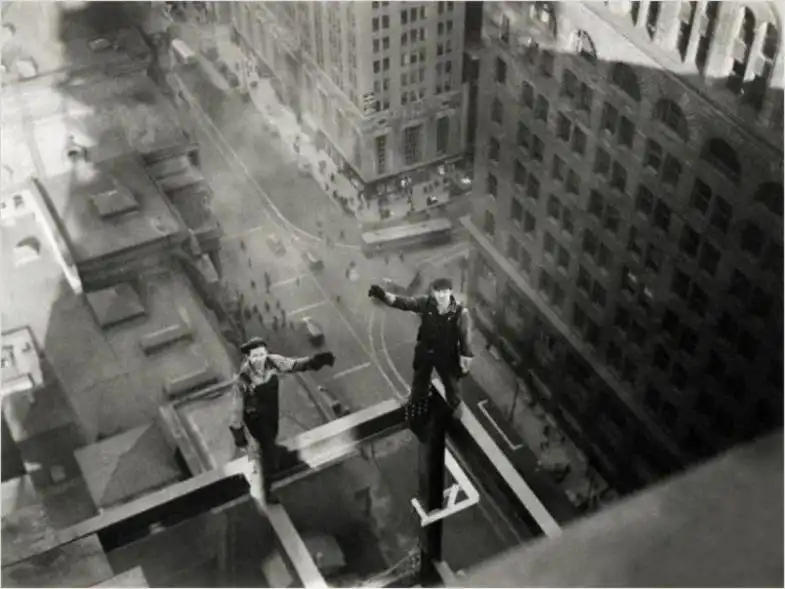

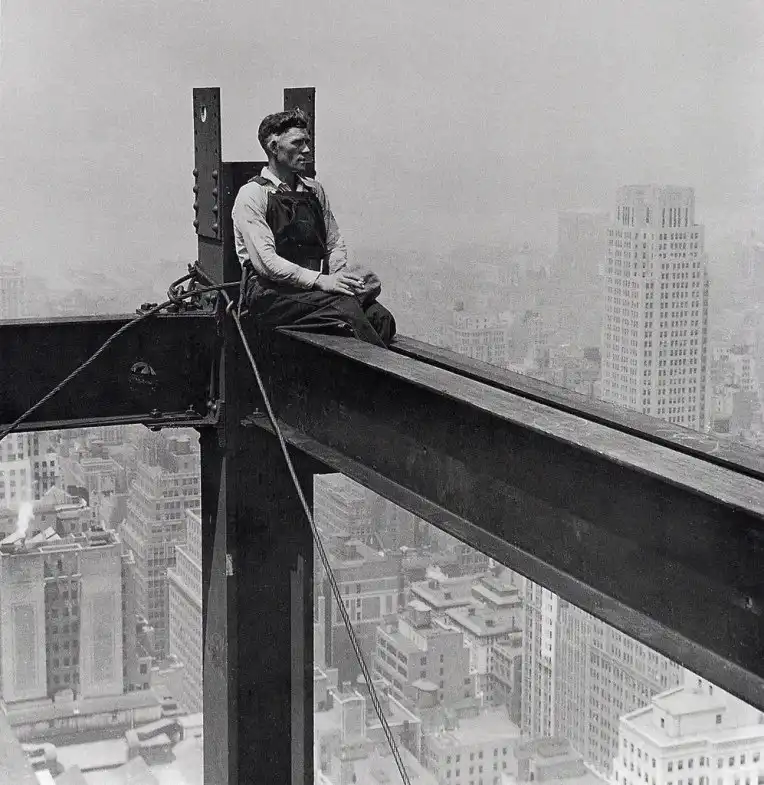

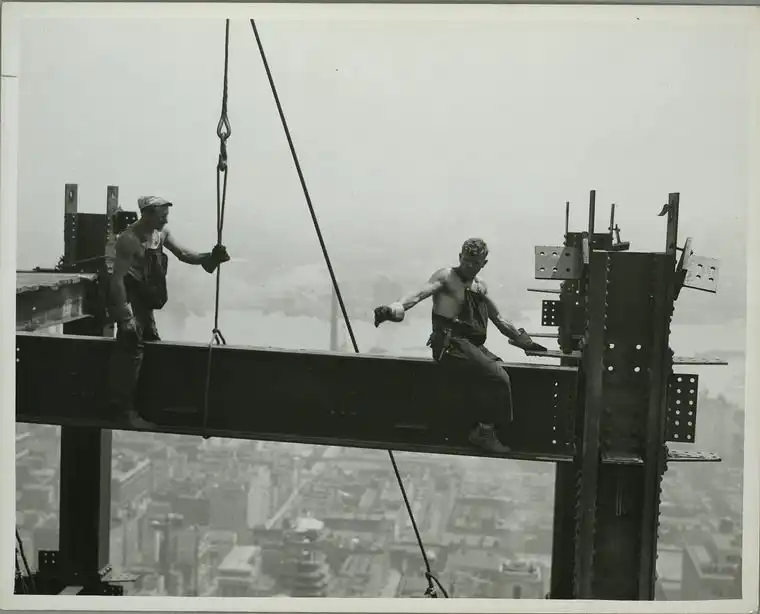

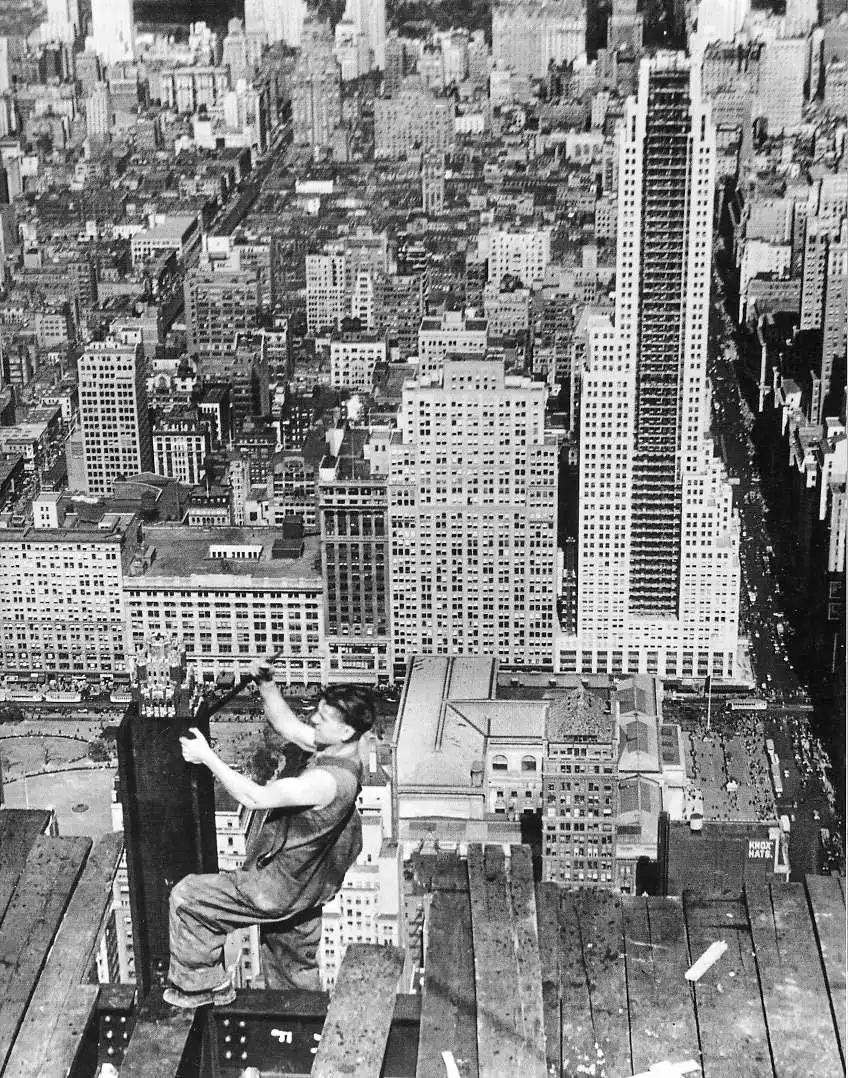

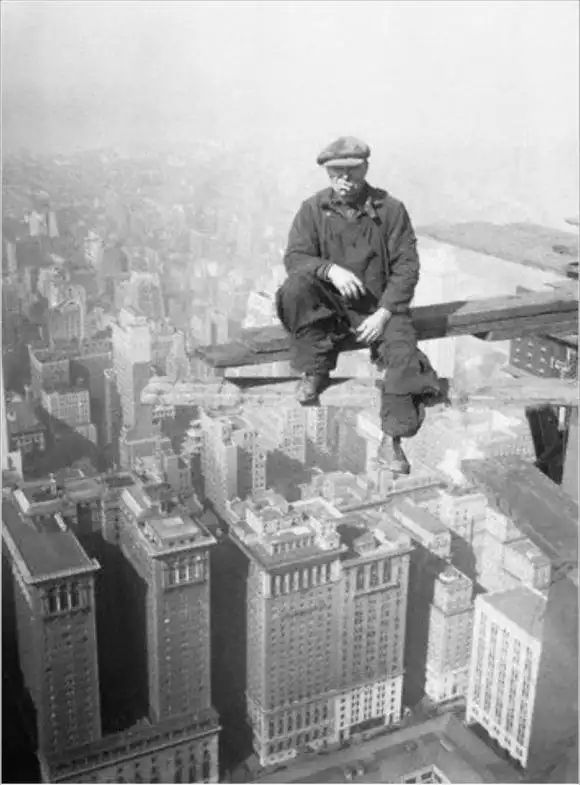

Такое чудо как небоскреб, не стало бы возможным без изобретения стального каркаса. Сборка стального каркаса здания — самая опасная и сложная часть строительства. Именно качество и скорость сборки каркаса определяет, будет ли проект реализован в срок и в рамках бюджета.





Клепальщики — это каста со своими законами: зарплата клепальщика за рабочий день 15$, больше любого квалифицированного рабочего на стройке; они не выходят на работу в дождь, ветер или туман, они не числятся в штате подрядчика. Они не одиночки, они работают бригадами из четырех человек, и стоит одному из бригады не выйти на работу, не выходит никто. Почему же в разгар Великой депрессии на это смотрят сквозь пальцы все, от инвестора до прораба?









На помосте из досок, или просто на стальных балках стоит угольная печь. В печи заклепки — 10сантиметровые в длину и 3 сантиметровые в диаметре стальные цилиндры. «Повар» «варит» заклепки — небольшими мехами гонит в печь воздух, чтобы разогреть их до нужной температуры. Заклепка прогрелась (не слишком сильно — провернется в отверстии и придется ее высверливать; и не слишком слабо — не расклепается), теперь нужно передать заклепку туда, где она будет скреплять балки. Какая балка когда будет крепиться известно лишь предварительно, да и передвигать горячую печь в течение рабочего дня нельзя. Поэтому часто место крепления находится от «повара» метрах в 30ти (тридцати), иногда выше, иногда ниже на 2-3 этажа.

Передать заклепку можно единственным способом — бросить.

«Повар» поворачивается к «вратарю» и молча, убедившись, что вратарь готов к приему, щипцами бросает раскаленную докрасна 600граммовую болванку в его сторону. Иногда на траектории уже сваренные балки, кинуть нужно один раз, точно и сильно.

«Вратарь» стоит на узком помосте или просто на голой балке рядом с местом клепки. Его цель — поймать летящую железку обычной жестяной консервной банкой. Он не может двинуться с места, чтобы не упасть. Но поймать заклепку он обязан, иначе она маленькой бомбой рухнет на город.

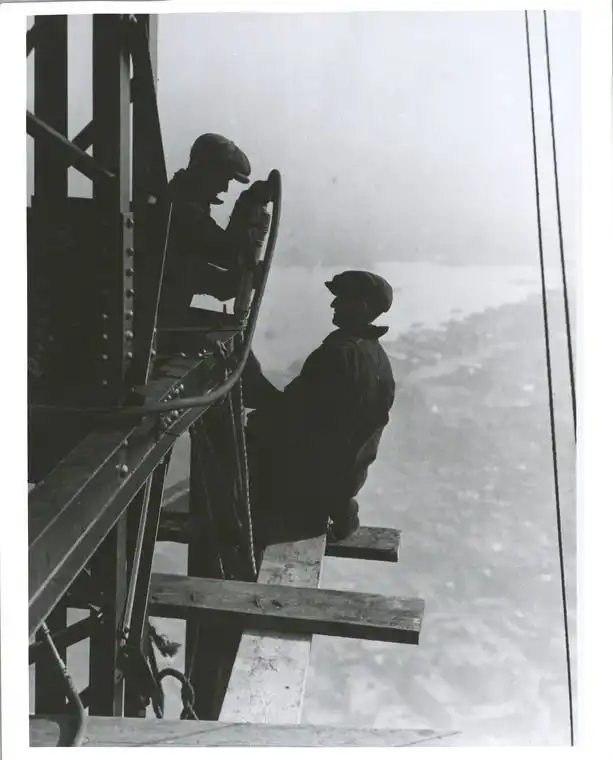

«Стрелок» и «упор» ждут. «Вратарь», поймав заклепку, загоняет ее в отверстие. «Упор» с внешней стороны здания, вися над пропастью, стальным стержнем и собственным весом удерживает шляпку заклепки. «Стрелок» 15-килограммовым пневматическим молотом в течение минуты расклепывает ее с другой стороны.

Лучшая бригада проделывает это фокус свыше 500 раз за день, средняя — около 250ти.

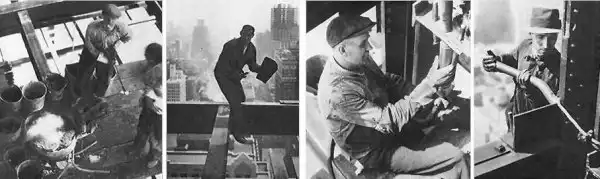

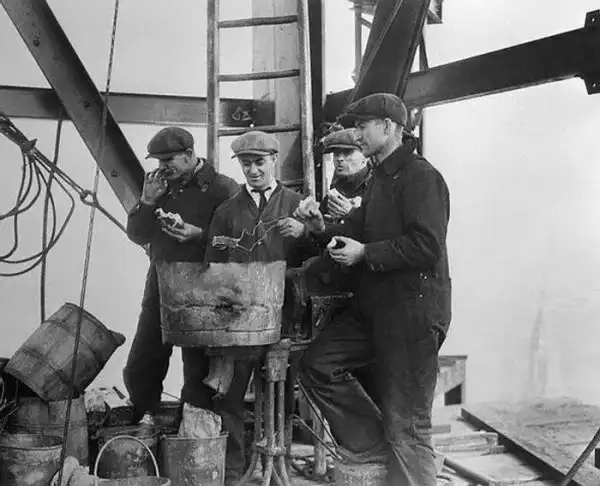

На фотографиях — лучшая в 1930м бригада, слева направо: «повар», «вратарь», «упор», и стрелок».

Опасность этой работы можно проиллюстрировать следующим фактом: каменщики на стройке страхуются по ставке 6% от зарплаты, плотники — 4%. Ставка клепальщика — 25-30%.

На здании Крайслера погиб один человек.
На Wall-Street-40 погибло четверо.
На Empire State — пятеро.

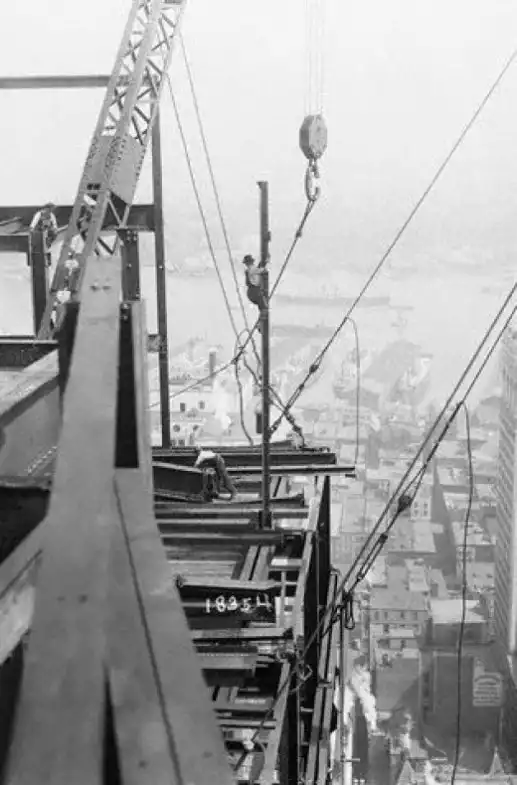

Каркас небоскреба состоит из сотен стальных профилей длиной несколько метров и массой в несколько тонн, так называемых beams. Хранить их при строительстве небоскреба негде – никто не позволит организовать склад в центре города, в условиях плотной застройки, на муниципальной земле. Более того, все элементы конструкции разные, каждый может быть использован в одном единственном месте, поэтому попытка организации даже временного склада, например, на одном из последних построенных этажей может привести к большой путанице и срыве сроков строительства.

Именно поэтому, когда я писал, что работа клепальщиков самая важная и самая сложная, я не упоминал, что она к тому же самая опасная и тяжелая. Работа тяжелее и опасней, чем у них – работа крановой бригады.

Заказ на бимсы был согласован с металлургами еще несколько недель назад, грузовики подвозят их к месту строительства минута в минуту, независимо от погоды их необходимо разгрузить немедленно.

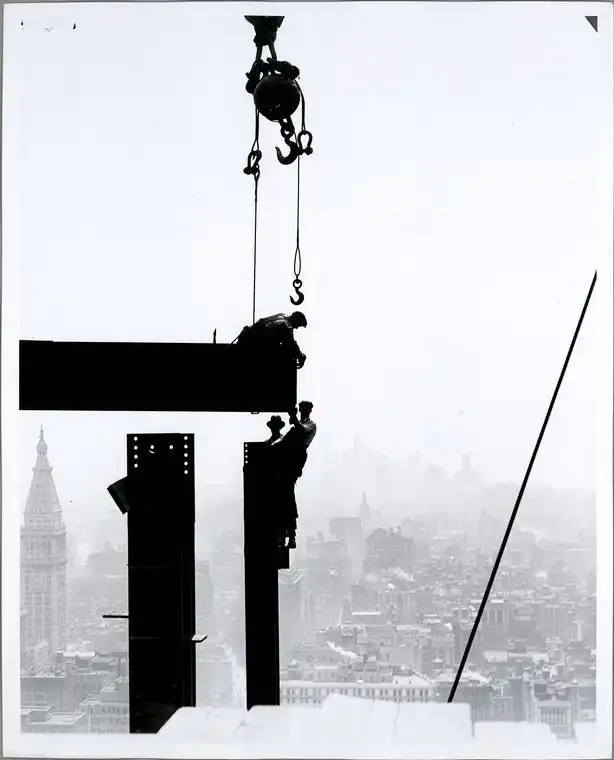

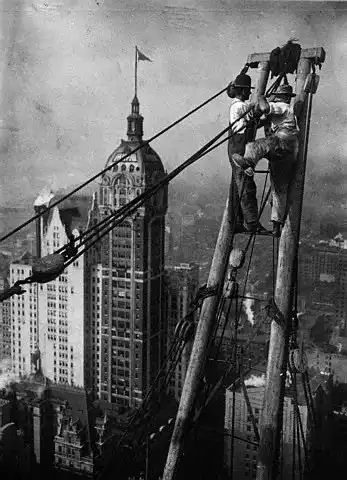

Деррик-кран – стрела на шарнире, находится на последнем построенном этаже, монтажники – этажом выше. Оператор лебедки может находиться на любом этаже уже построенного здания, ведь никто не собирается останавливать подъем и отвлекать другие краны для поднятия тяжелого механизма на несколько этажей повыше для удобства монтажников. Поэтому поднимая многотонный швеллер, оператор не видит ни саму балку, ни машину, которая ее привезла, ни своих товарищей.

Единственный ориентир для управления – удар колокола, подаваемый подмастерьем по сигналу бригадира, находящегося вместе со всей бригадой десятками этажей выше. Удар – включает мотор лебедки, удар — выключает. Рядом работают несколько бригад клепальщиков со своими молотами (вы слышали когда-нибудь шум отбойного молотка?), другие крановщики поднимают по командам своих колоколов другие швеллеры. Ошибиться и не услышать удар нельзя – швеллер или протаранит стрелу крана, или сбросит с установленной вертикальной балки монтажников, готовящихся его закрепить.



Бригадир, управляя дерриком через двух операторов, одного из которых он не видит, добивается совпадения отверстий под клепку на установленных вертикальных балках с отверстиями на поднимаемом швеллере с точностью до 2-3 миллиметров. Только после этого пара монтажников может закрепить раскачивающийся, часто мокрый швеллер огромными болтами и гайками.



В Нью-Йорке на 6-ой авеню есть памятникам этим ребятам, установлен в 2001 г. Моделью стала самая известная фот-ка, она в здесь в превью первая. Так вот, сделали памятник сначала точно так на фото, т.е. 11 чуваков сидят на балке. А потом самого крайнего справа убрали под корень. И только из-за того, что у него в руках бутылка виски!!! Я понимаю если б это сделали у нас во времена Горбачева, но у них в 2001!! Видимо не хотели разрушать легенду про бравых парней. Теперь это 10 вполне приличных ребят сидящих на стальной балке. Нормально. Но как-то обидно.

















































Время открытия ЭСБ совпало с периодом Великой депрессии в Соединенных Штатах, поэтому поначалу большинство офисных помещений пустовало. В первый год эксплуатации, строительство смотровой площадки обошлось владельцам здания приблизительно в 2 миллиона долларов, столько же они выручили за сдачу помещений в аренду. Из-за недостатка арендаторов жители Нью-Йорка стали называть небоскреб «Пустой-Стейт-Билдинг». Здание не приносило прибыли до 1950 года. В 1951 году состоялась продажа ЭСБ Роджеру Стивенсу (Roger L. Stevens) и его партнерам за рекордные 51 миллион долларов, посредником в которой стала известная фирма по продаже недвижимости в верхнем Манхеттене «Чарлз Нойз и компания» (Charles F. Noyes & Company). Тогда это была самая высокая цена за одно здание в истории недвижимости.

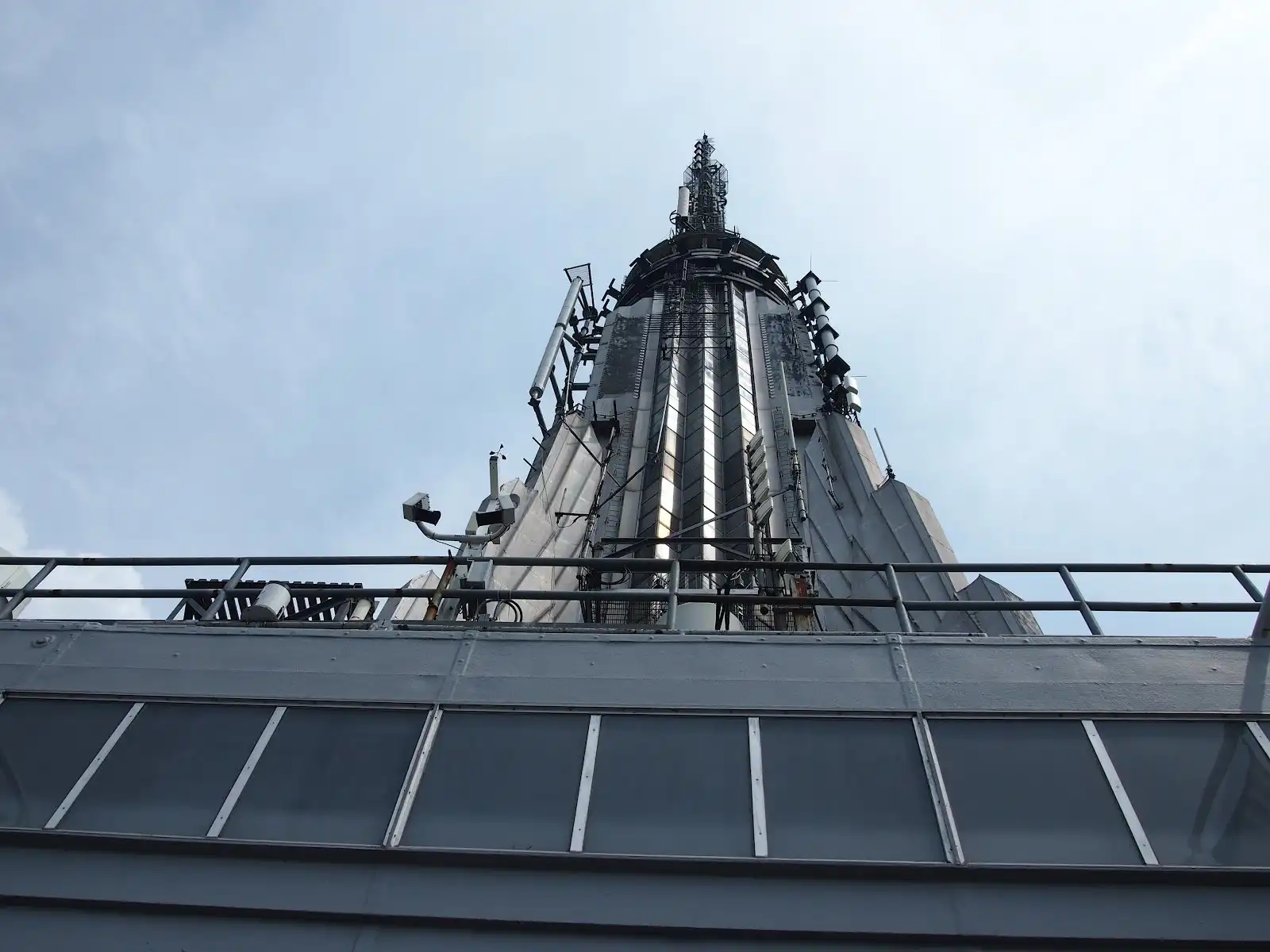

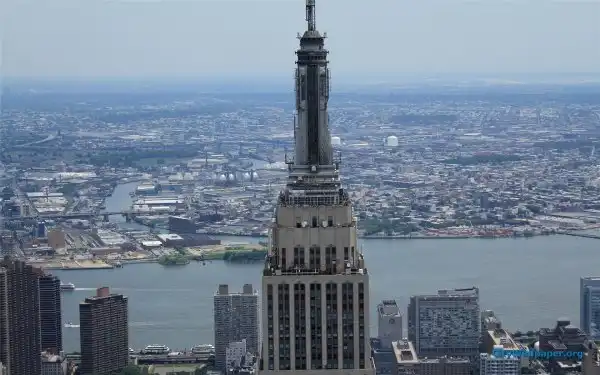

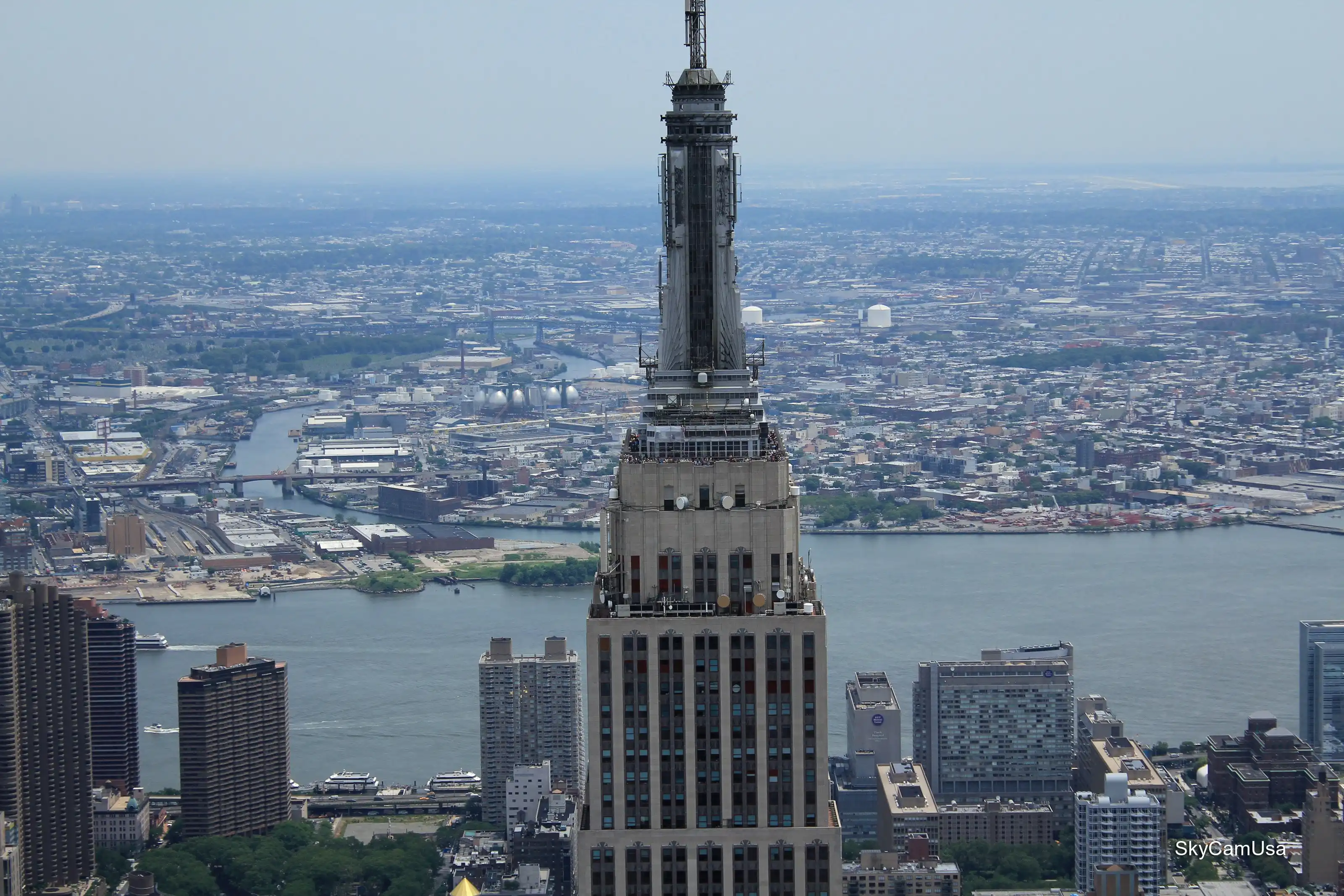

Шпиль небоскреба, выполненный в стиле Арт Деко, изначально был спроектирован как причальная мачта и место стоянки для дирижаблей. Сто второй этаж сначала был посадочной площадкой, на нем располагался специальный трап. Отдельный лифт между 86 и 102 этажами должен был поднимать пассажиров наверх после того, как они отметятся на смотровой площадке на 86 этаже. Однако, после нескольких попыток подвести к небоскребу дирижабль оказалось, что это сложно и опасно из-за сильных восходящих потоков воздуха, возникающих из-за огромной высоты здания. В 1952 году к шпилю небоскреба была прикреплена большая телевизионная вышка.





За годы своего существования Эмпайр Стейт Билдинг зарекомендовал себя крайне прочной конструкцией. Так 28 июля 1945 года в небоскрёб буквально врезался бомбардировщик Б-25. Погибло несколько человек, а десятки получили ранения разной степени тяжести. Двигатель бомбардировщика пролетел через всё здание, однако повреждения небоскрёба ограничились лишь разрушением внешних стен и пожаром в некоторых помещениях.



28 июля 1945 года бомбардировщик ВВС США B-25 «Митчелл», пилотируемый в густом тумане подполковником Уильямом Смитом, врезался в северный фасад здания между 79 × 80-м этажами. Один из двигателей пробил башню насквозь и упал на соседнее здание, другой свалился в шахту лифта. Пожар, возникший в результате столкновения, был потушен уже через 40 минут. В инциденте погибло 14 человек, а лифтер Бетти Лу Оливер выжила после падения в лифте с высоты 75 этажа — это достижение попало в Книгу рекордов Гиннеса. Несмотря на происшествие, здание не было закрыто, и работа в большинстве офисов на следующий рабочий день не остановилась.

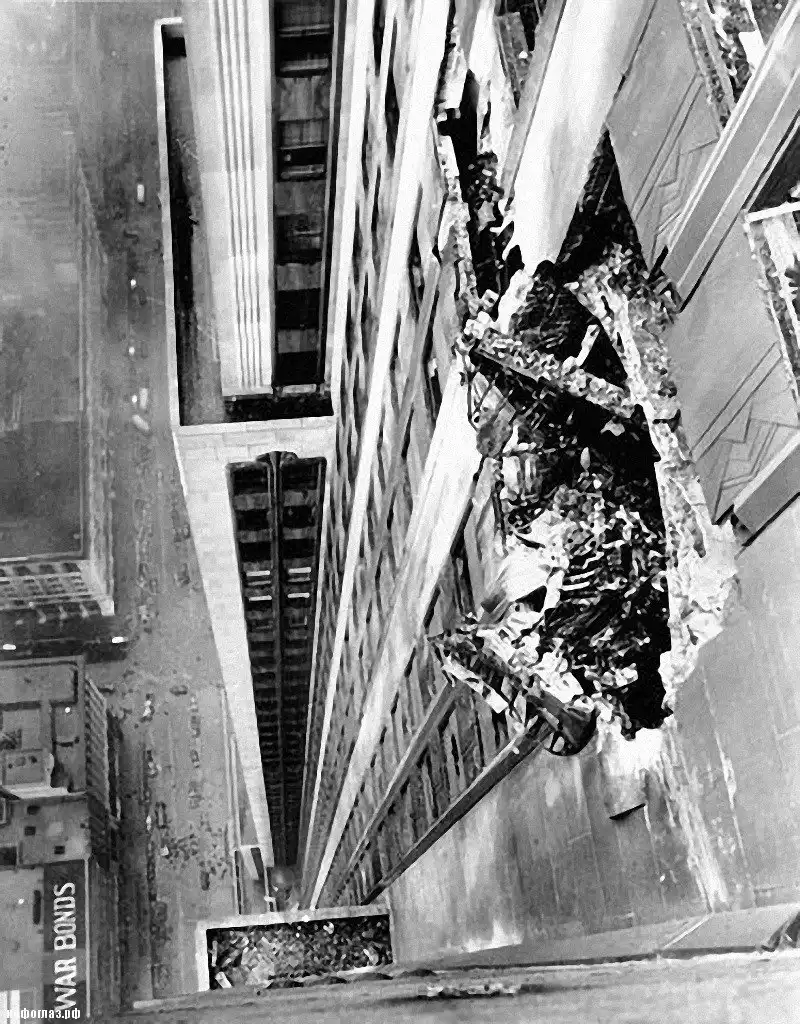

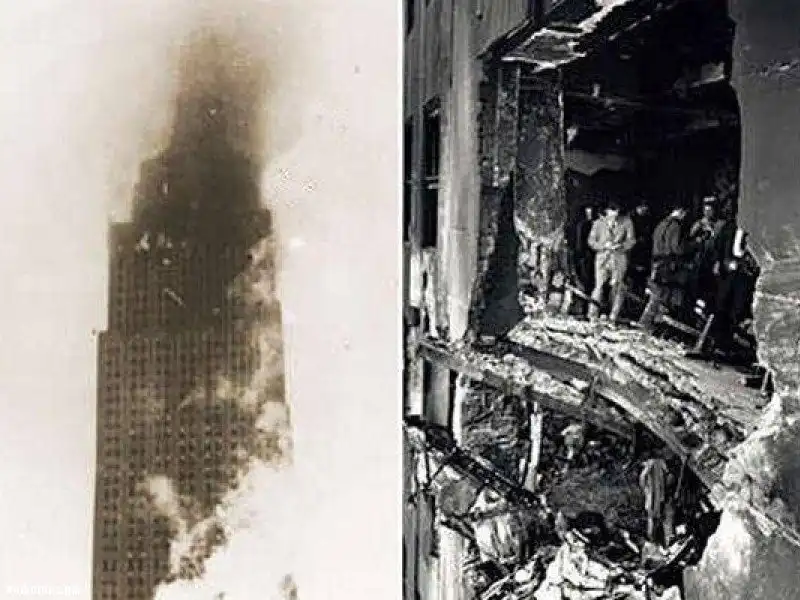

Повреждения небоскрёба Эмпайр Стейт Билдинг после столкновения с самолётом

За все время эксплуатации здания здесь было совершено более 30 самоубийств. Первое самоубийство произошло сразу после завершения строительства недавно уволенным рабочим. В 1947 году вокруг наблюдательной площадки был возведен забор, так как всего за три недели здесь было совершено 5 попыток суицида. В 1979 году мисс Элвита Адамс решила свести счеты с жизнью и прыгнула с 86-го этажа. Но сильный ветер забросил мисс Адамс на 85-й этаж, и она отделалась только переломом бедра. Одно из последних самоубийств произошло 13 апреля 2007 года, когда с 69 этажа выбросился адвокат.

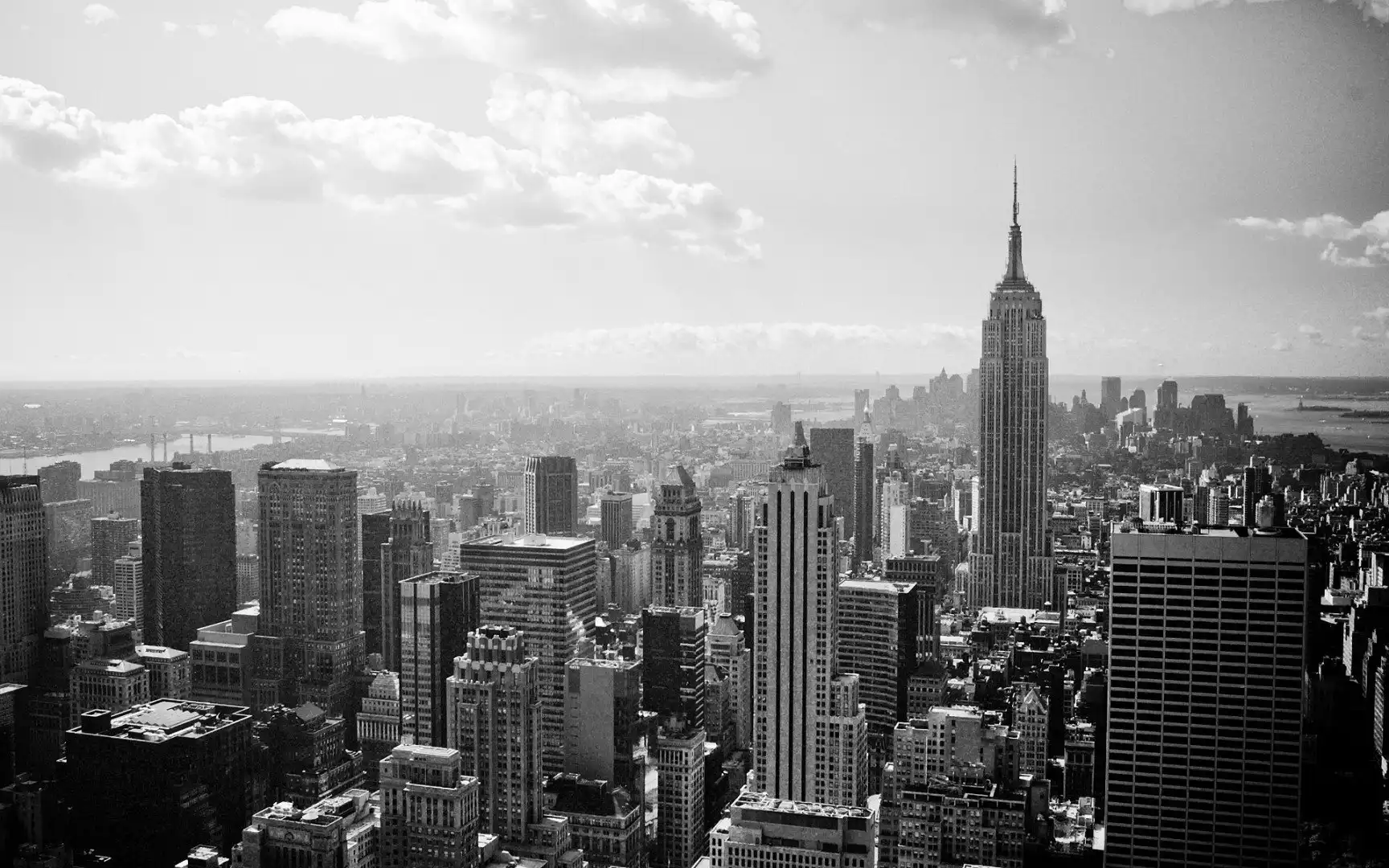

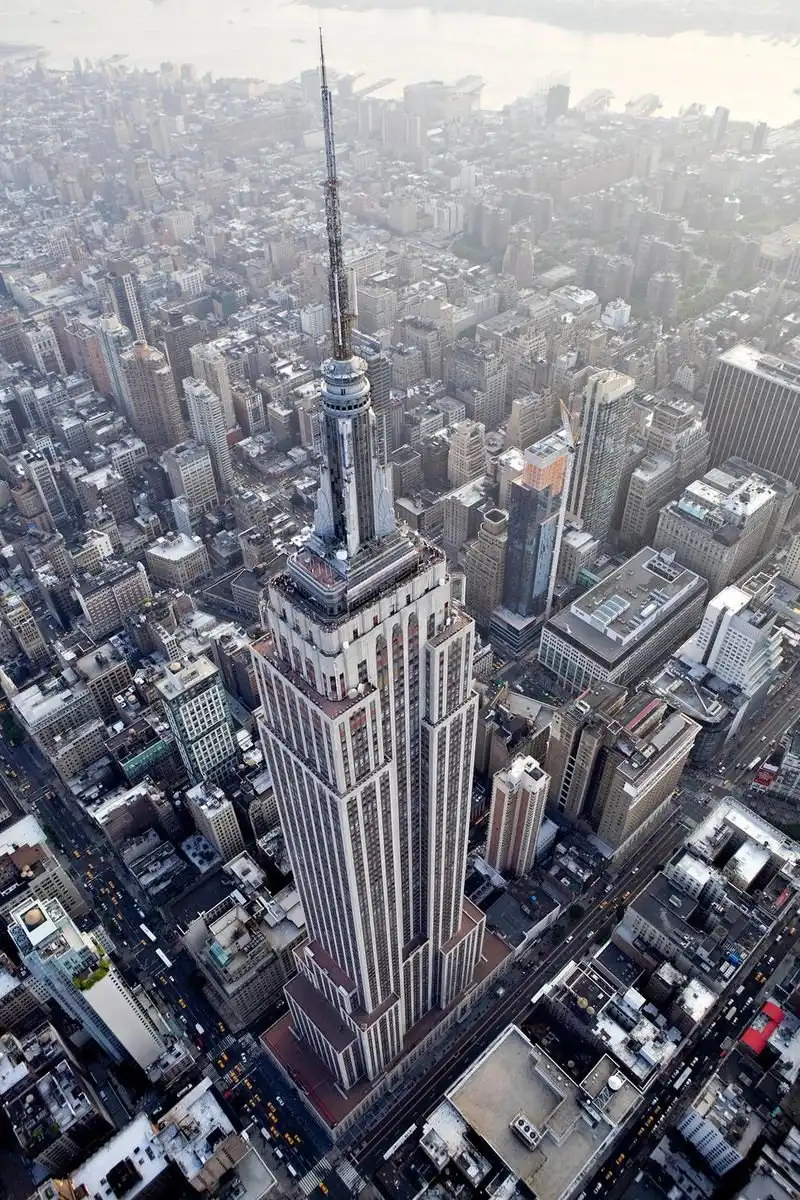

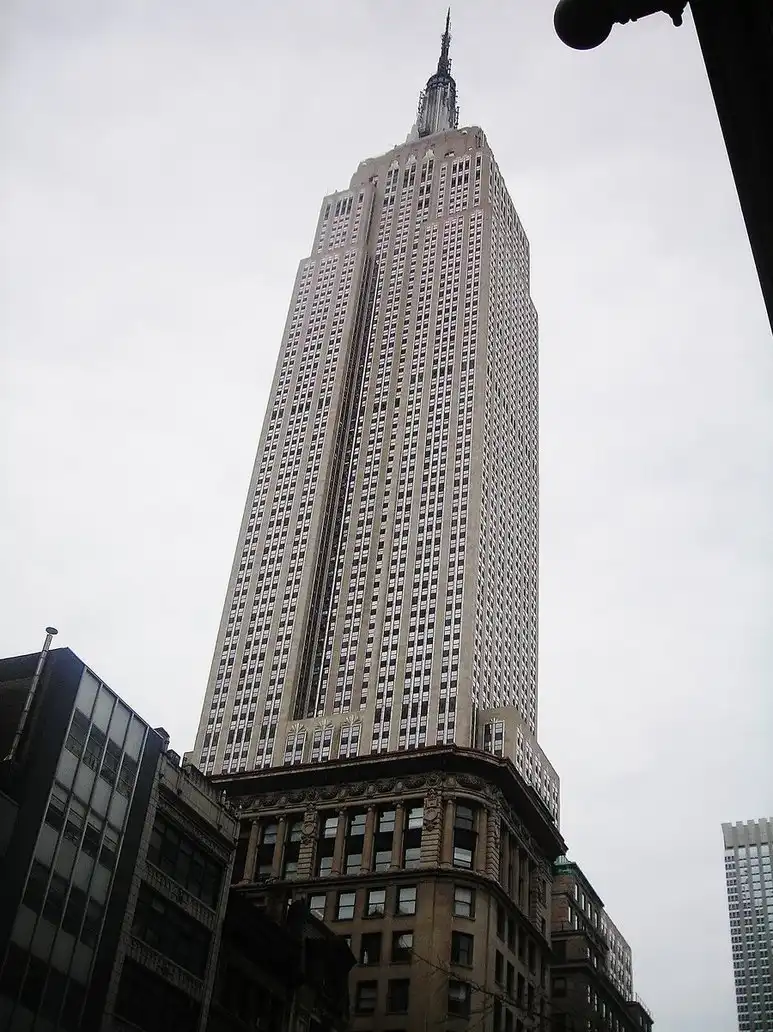

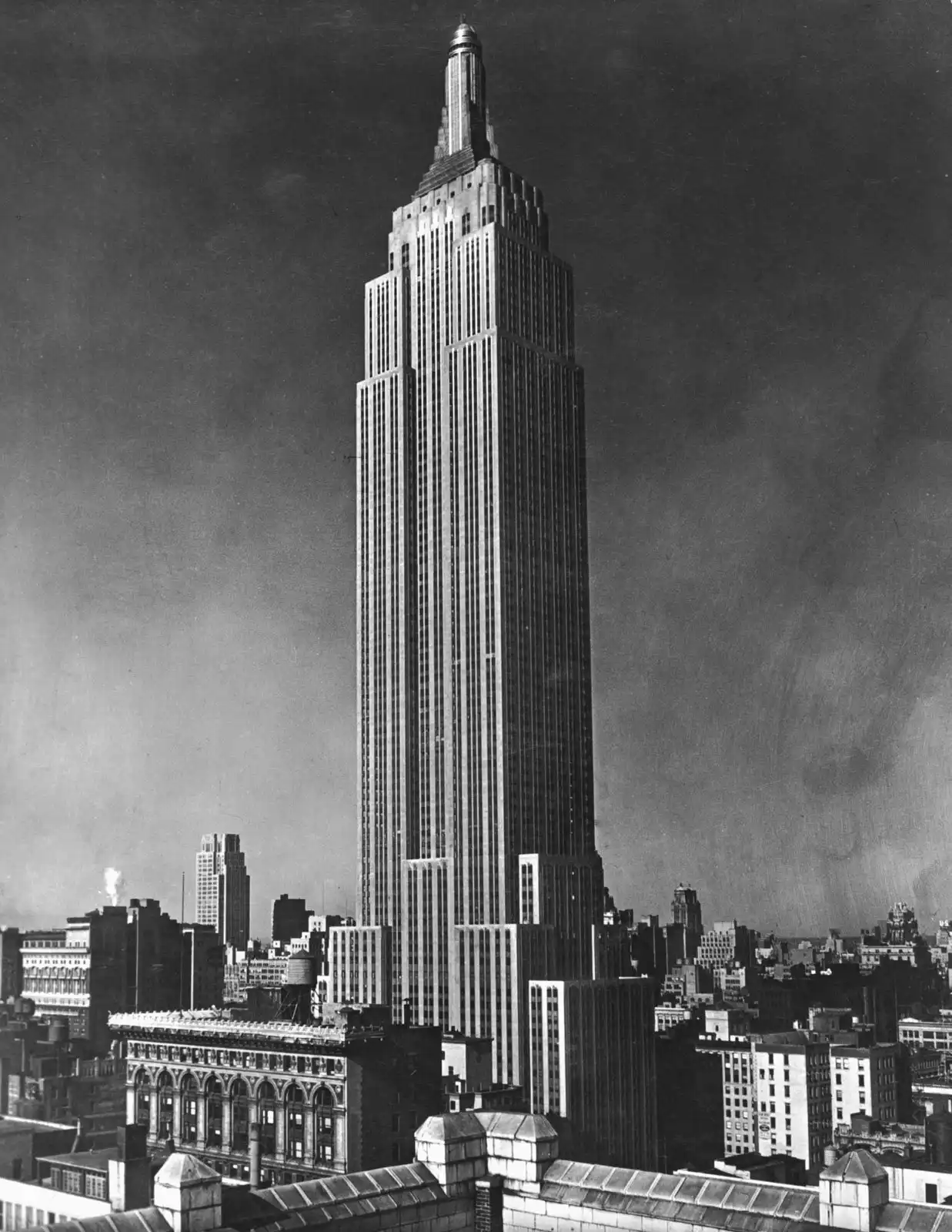

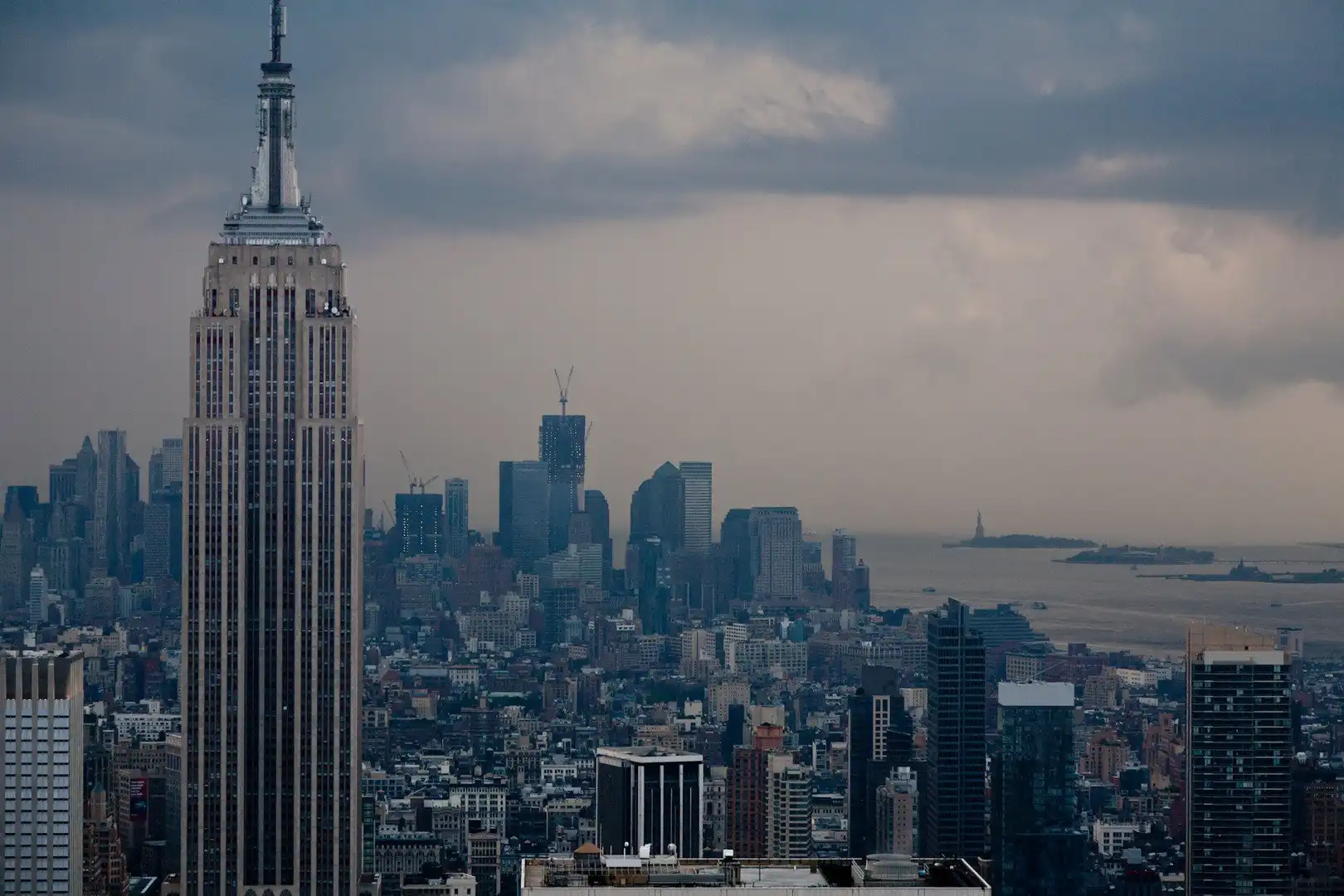

ЭСБ возвышается над улицей на 1250 футов (381м.) на 102 этаже, а если считать шпиль высотой 203 фута (62м.), то полная высота небоскреба составляет 1453 фута и восемь дюймов (443м.). У здания имеется 85 этажей торгового и офисного пространства (2158000 квадратных футов/200000м2) и смотровая площадка, открытая и закрытая, на 86 этаже. оставшиеся 16 этажей представляют собой башню в стиле Арт Деко, оканчивающуюся обсерваторией на 102 этаже. На вершине башни находится шпиль высотой 203 фута (62м.), большая часть которого покрыта телевизионными антеннами, со светящимся стержнем на самой вершине.



Небоскрёб Эмпайр Стейт Билдинг был первым зданием, имевшим более ста этажей. У него 6500 окон и 73 лифта, а с улицы до 102 этажа ведут 1860 ступеней. Общая площадь всех этажей составляет примерно 2768591 квадратных футов (257000м2); Основание ЭСБ имеет площадь примерно 2 акра (0.8га). В здании располагаются более тысячи организаций, оно имеет и свой почтовый индекс — 10118. По данным на 2007 год, каждый день в здании трудятся примерно 21000 служащих, что делает ЭСБ вторым по величине офисным комплексом в США, после Пентагона. Строительство небоскреба продолжалось один год и 45 дней. Изначально в нем было 64 лифта, расположенных в центре; на данный момент, в ЭСБ 73 лифта, включая служебные. Лифт поднимается на 86 этаж, где расположена смотровая площадка, менее чем за минуту. Суммарная длина труб небоскреба составляет 70 миль (113км.), длина электрических проводов — 2500000 футов (760000м.). Небоскреб отапливается паром под низким давлением; несмотря на огромную высоту, для отопления здание необходимо давление пара всего лишь два или три фунта на квадратный дюйм (от 0.14 до 0.21 кг. на см2). Небоскреб весит примерно 336000 тонн.

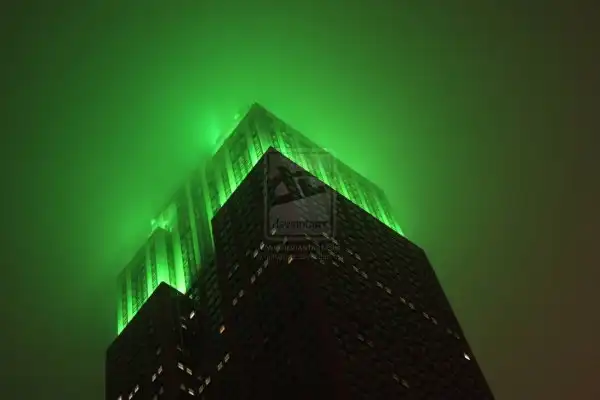

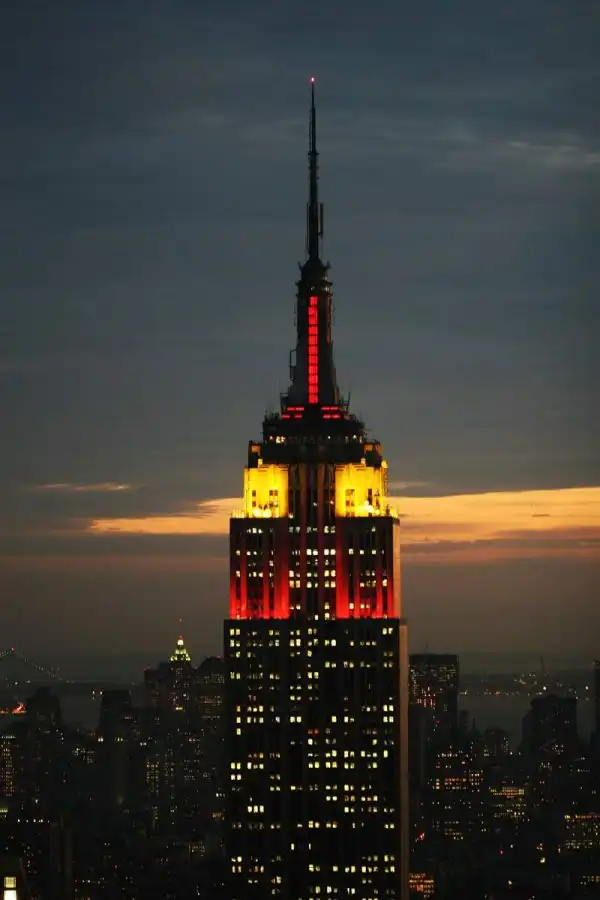

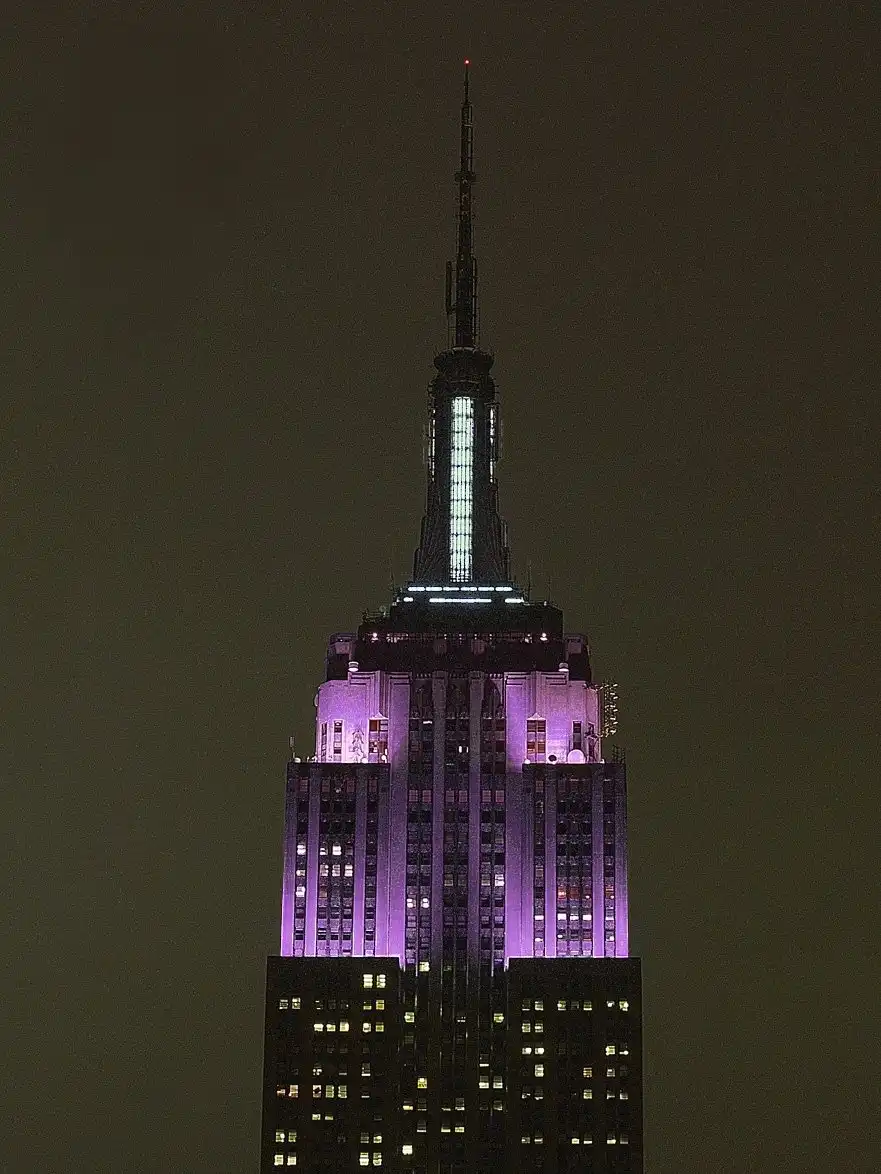

В 1964 году на башню была установлена система прожекторного освещения для того, чтобы подсвечивать верхушку в цветовой гамме, соответствующей каким-либо событиям, памятным датам или праздникам (День святого Патрика, Рождество и т. п.). К примеру, после восьмидесятилетнего юбилея и последовавшей за ним смерти Фрэнка Синатры, подсветка здания была выполнена в синих тонах, из-за прозвища певца «Мистер Голубые глаза». После смерти актрисы Фэй Рэй в конце 2004 года, освещение башни было полностью выключено на 15 минут.

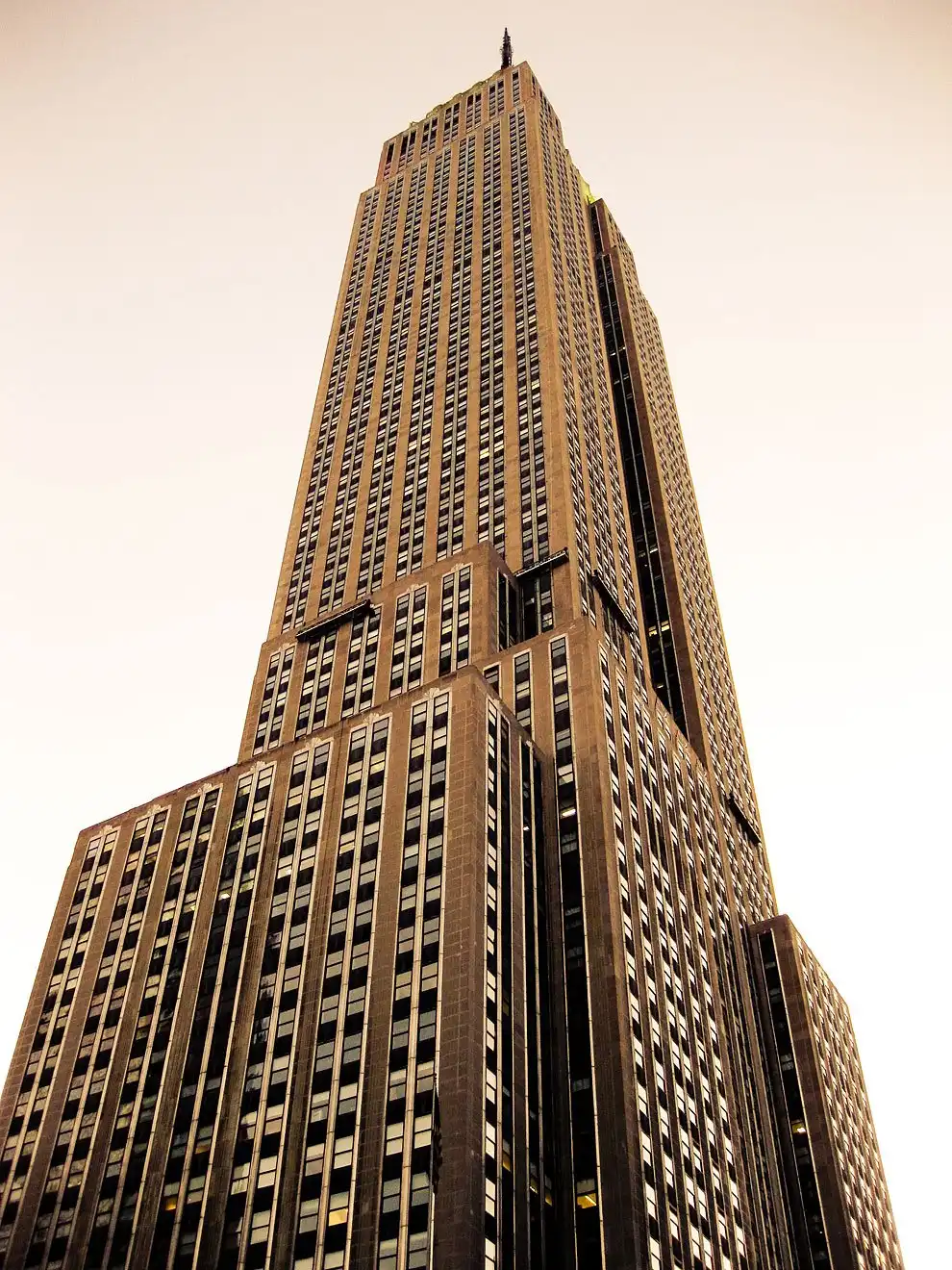

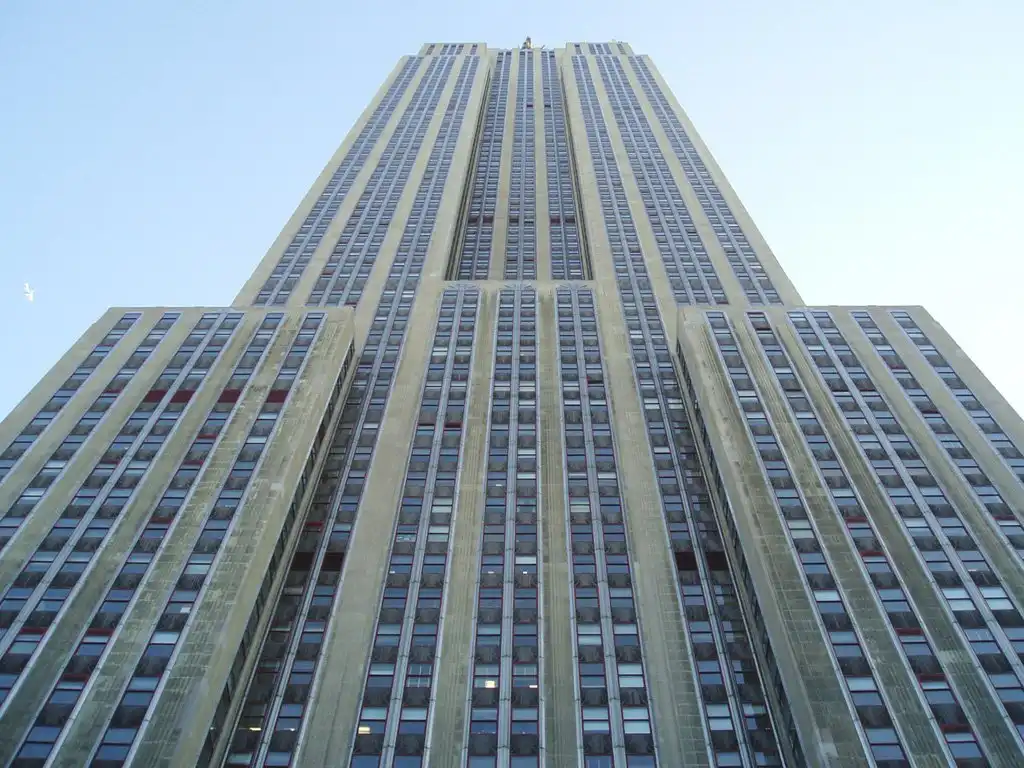

Стоимость строительства ЭСБ составила 40948900 долларов. В отличие от большинства современных высоких зданий, у Эмпайр Стейт Билдинг — классический фасад. Входы с 33 и 34 улиц, укрытые модернистскими стальными навесами, ведут в коридоры, высотой в 2 этажа, пересеченные стальными или стеклянными мостиками на уровне второго этажа, окружающие лифты. В центральной части здания 67 лифтов.

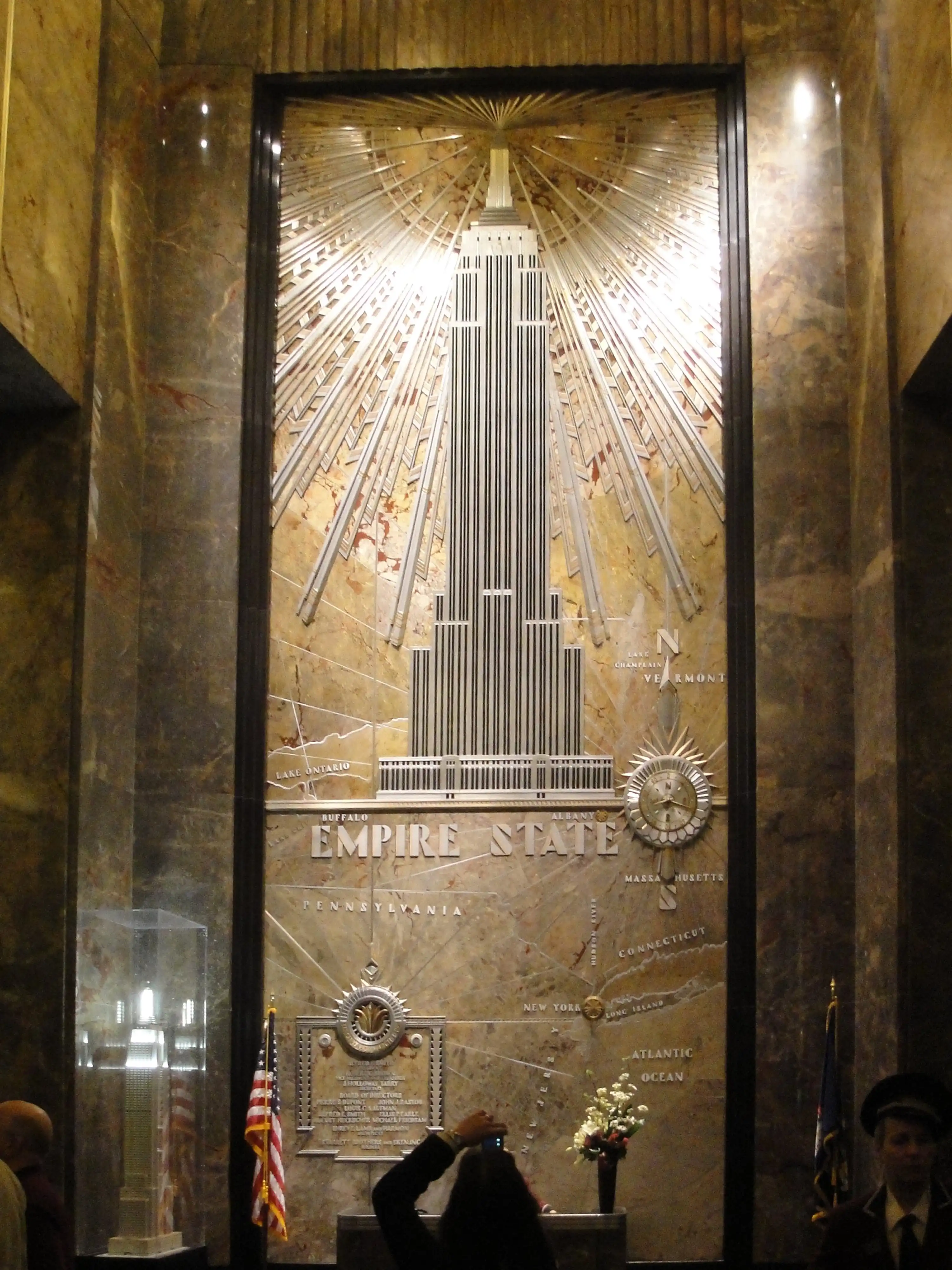

Вестибюль обладает высотой в три этажа и использует алюминиевые детали здания вместо антенны, которой не было на шпиле до 1952 года. В северном коридоре находятся восемь подсвеченных панелей, созданных Роем Спаркиа (Roy Sparkia) и Рени Неморовым (Renee Nemorov) в 1963 году, что сделало здание восьмым чудом света, наряду с традиционными семью.

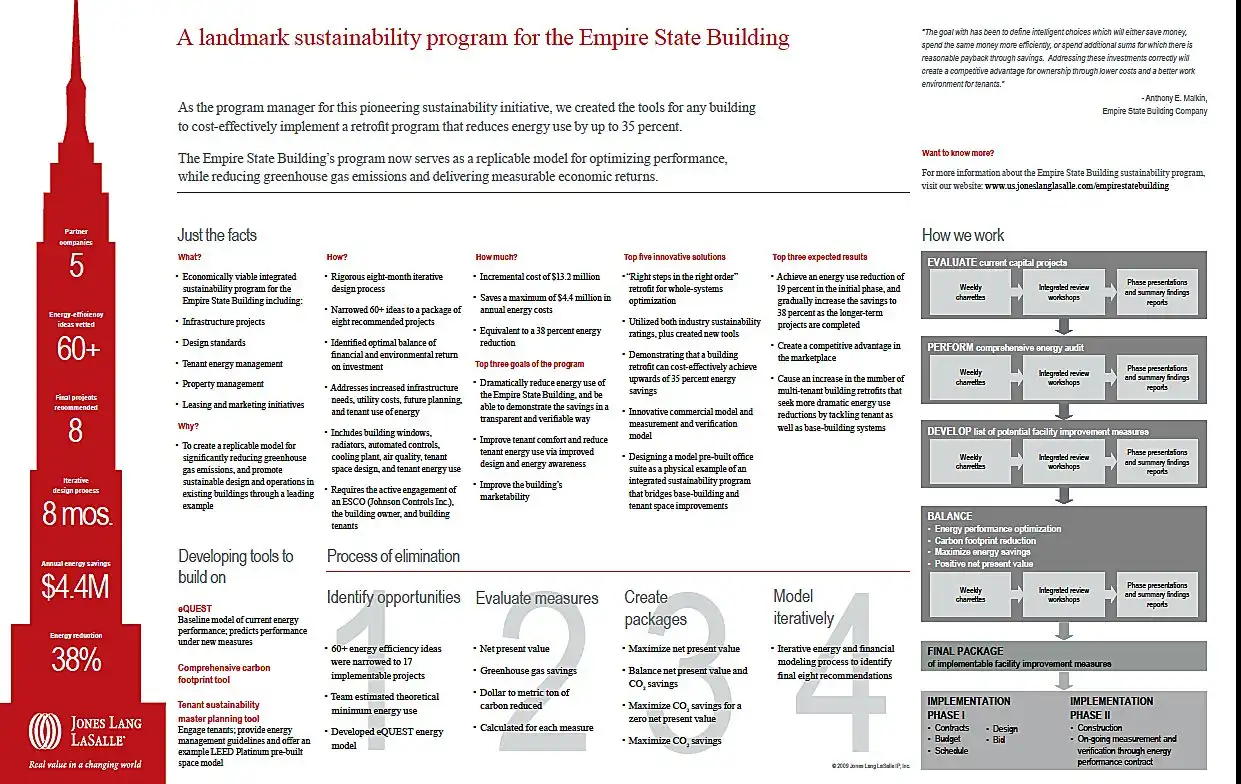

Во время отделки здания были сделаны долгосрочные прогнозы о его функционировании, чтобы удостовериться, что использование здания сейчас не помешает ему послужить будущим поколениям. Этим объясняется перепроектировка системы электроснабжения.

Очень часто это здание является героем художественных фильмов. Вот Кинг-Конг например.

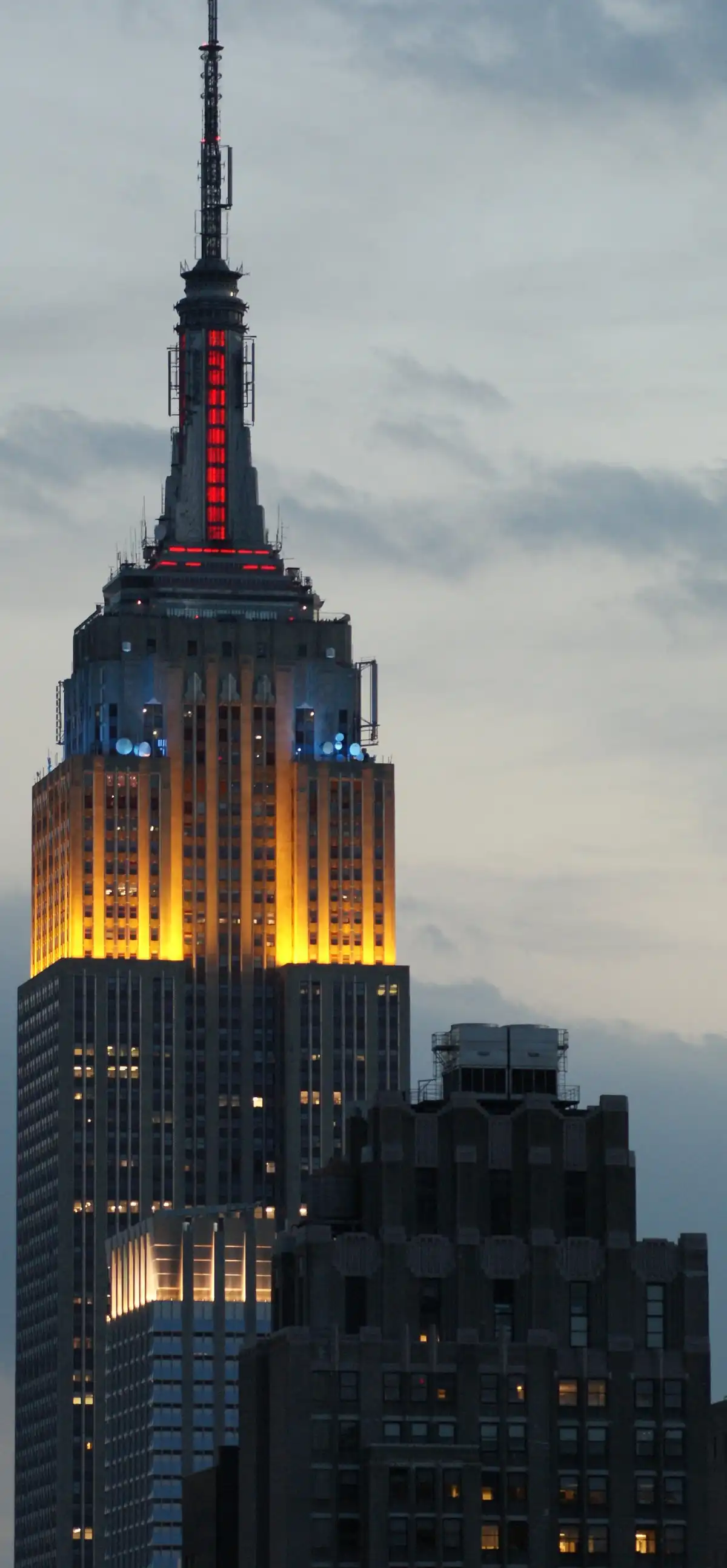

Традиционно, в дополнение к обычному освещению, подсветка здания выполняется в цветах нью-йоркских спортивных команд в те дни, когда в городе проходят матчи этих команд (оранжевый, синий и белый для New York Knicks, красный, белый и синий для New York Rangers и т. д.). Во время теннисного турнира US Open в подсветке доминирует желтый цвет (цвет теннисного мяча). В июне 2002 года, в дни празднования юбилея Ее Величества Королевы Соединенного Королевства Великобритании и Северной Ирландии Елизаветы II, подсветка была пурпурно-золотой (цвета дома Виндзоров).

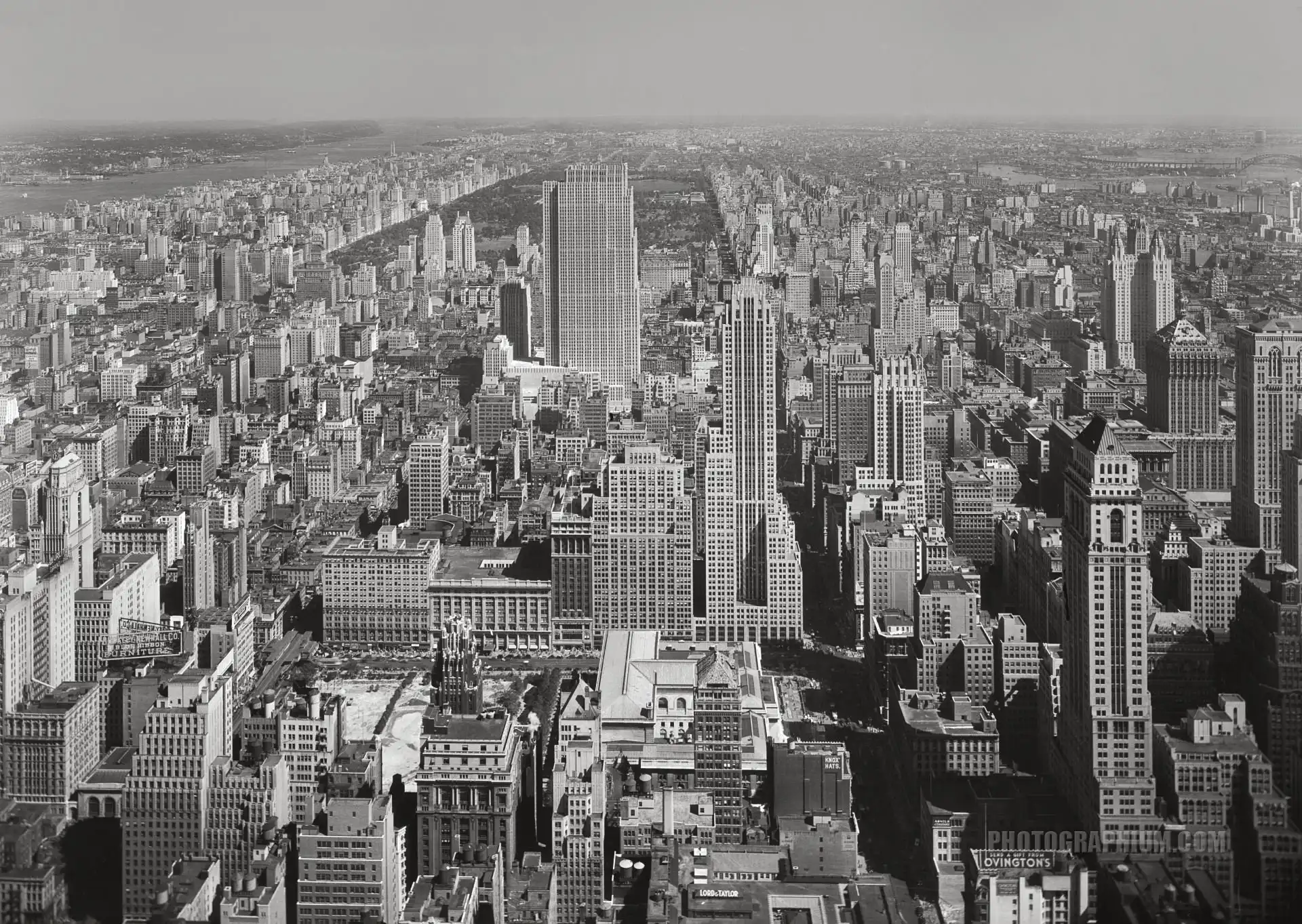

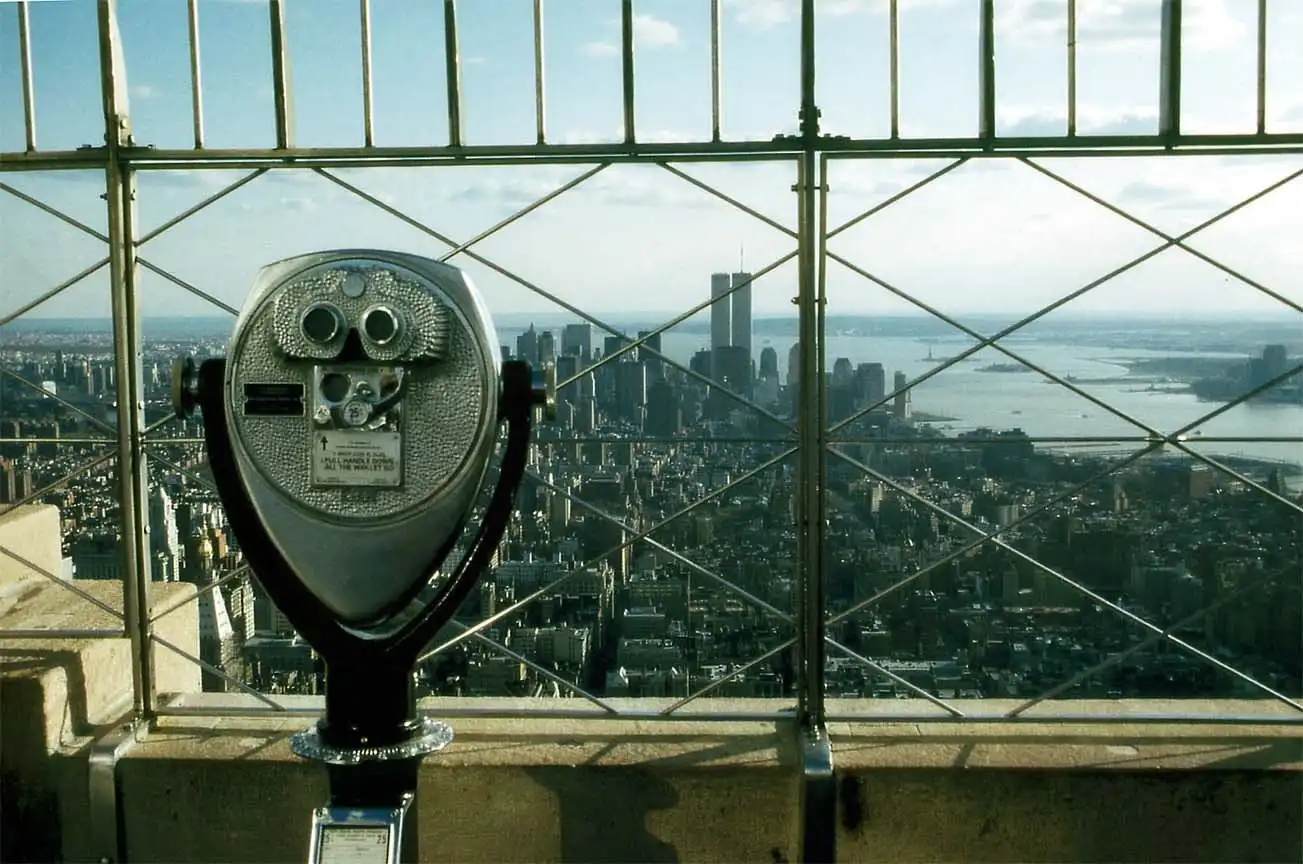

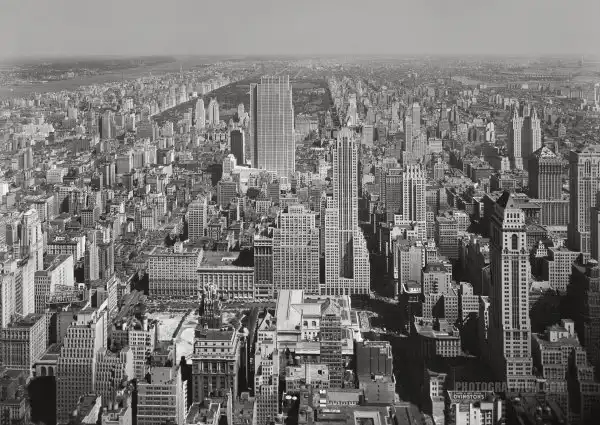

В Эмпайр-Стейт-Билдинг находится одна из самых популярных открытых обсерваторий в мире, которую посетили более 110 миллионов людей. Смотровая площадка на 86 этаже обеспечивает впечатляющий круговой обзор города. Есть еще одна открытая публике смотровая площадка на 102 этаже. Она была закрыта в 1999 году, но вновь открылась в ноябре 2005. Она полностью застеклена и обладает гораздо меньшими размерами, чем первая; в дни наплыва посетителей её иногда закрывают.





Нью-Йорк — главный центр массовой информации Соединенных штатов. после атак 11 сентября 2001 года почти все коммерческие вещательные станции города (как радио, так и телевизионные) передавались с вершины ЭСБ, хотя некоторые FM-радиостанции расположены в близлежащем здании Конде Нэст (Conde Nast Building). Большинство нью-йоркских AM-станций передаются из Нью-Джерси.

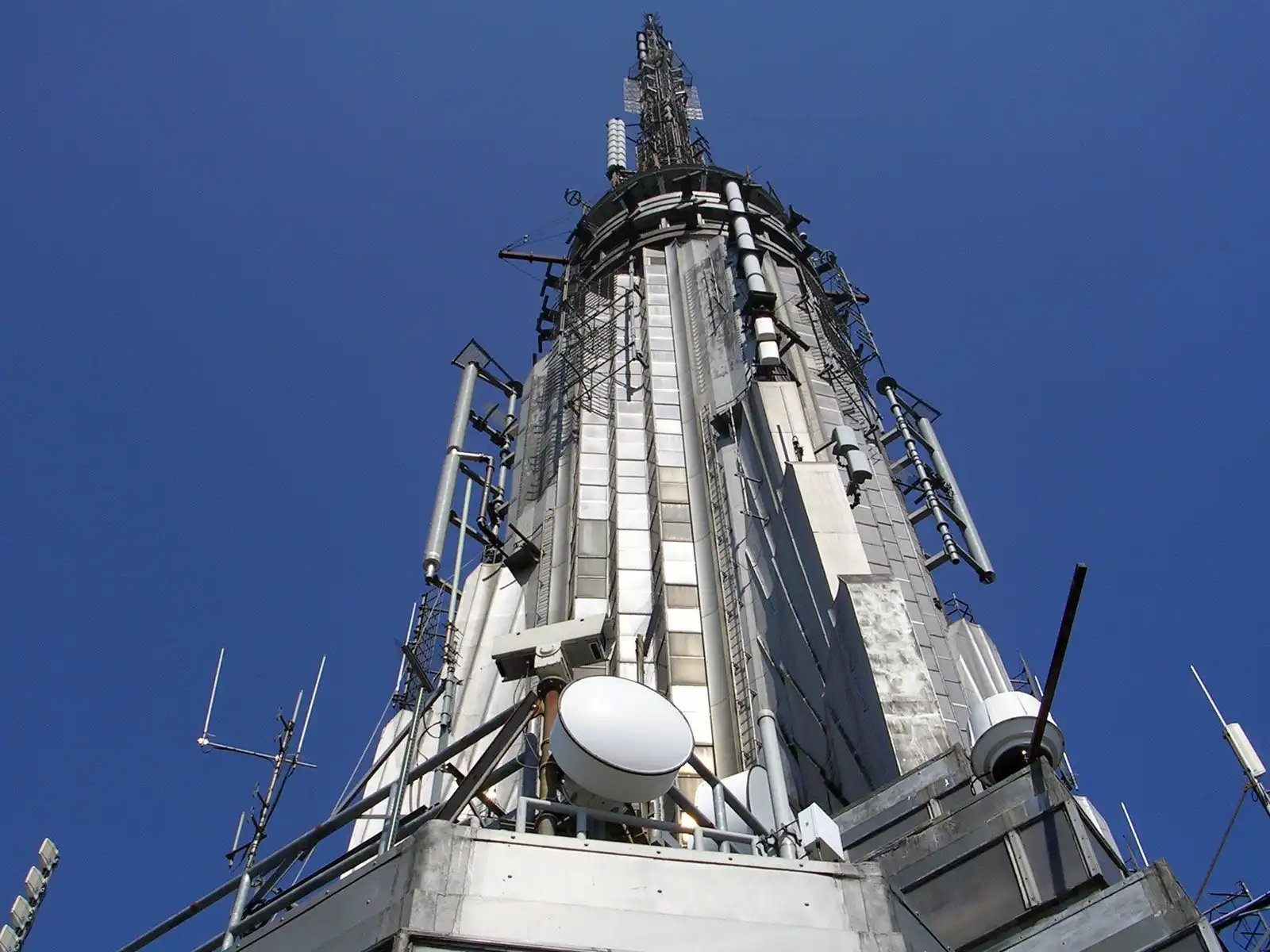

Коммуникационные средства для вещательных станций находятся на вершине ЭСБ. Вещание из здания началось 22 декабря 1931 года, когда Broadcasting began at Empire on December 22, 1931, когда Радио-Корпорация Америки (RCA) начала транслировать экспериментальные телевизионные передачи через маленькую антенну, укрепленную на шпиле. Они арендовали 85 этаж и построили там лабораторию, и в 1934 году RCA было объединено Эдвином Говардом Армстронгом (Edwin Howard Armstrong) в сомнительное предприятие, чтобы протестировать его FM-систему с помощью антенны небоскреба. Когда Армстронг и RCA покинули здание в 1935 году и его FM-оборудование было снято, 85 этаж стал местом телевизионной студии RCA, сначала как экспериментальный W2XBS канал 1, который 1 июля 1941 года стал коммерческой станцией WNBT, канал 1 (теперь — WNBC-TV канал 4). Станция Национальной Радиовещательной Компании (WEAF-FM, теперь WQHT) начала трансляции через антенну в 1940 году.



NBC продолжали единолично использовать вершину Эмпайр Стейт Билдинг до 1950, когда Федеральная комиссия связи США (FCC) не изменили положение, основываясь на просьбах зрителей перенести семь основных каналов в ЭСБ, чтобы не нужно было постоянно настраивать антенны. Началось строительство огромной телевизионной башни. Затем другие телевизионные компании присоединились к RCA в небоскребе, на 83, 82 и 81 этажах, некоторые привезли с собой и родственные радиостанции. Массовые ТВ- и ФМ- трансляции начались в 1951. в 1965 году, вокруг смотровой зоны на 102 этаже были установлены отдельные FM-антенны.

Когда строился Всемирный торговый центр, это вызывало серьезные проблемы у телевизионных станций, большинство которых переехали во Всемирный торговый центр сразу после завершения его строительства. Это позволило модернизировать антенну и улучшить качество трансляции FM-радиостанций, оставшихся в ЭСБ, к которым вскоре присоединились другие FM-радиостанции и телевизионные станции, переехавшие из всех остальных мест в центре города. Разрушение Всемирного торгового центра вызвало необходимость изменения частот вещания и перепланировки студий, чтобы принять станции, которые были вынуждены вернуться.
