Почему велосипед не падает ?

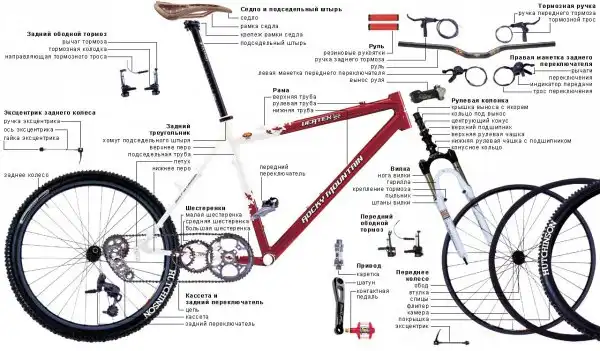

Почему же все-таки не падает велосипед? Давайте разбираться …

Для начала немного подробнее об опытах Эни Руина.



Считается, что в сохранении баланса велосипеда важнейшую роль играют два механизма. Первый — автоматическое подруливание: если велосипед наклоняется в какую-то сторону, переднее колесо само поворачивается туда же; начинает поворачивать весь велосипед, и центробежная сила возвращает колесо в начальное положение. Оно также возвращается и при езде по прямой, после случайного отклонения в сторону. Такое подруливание связано с конструкцией передней вилки, оси вращения руля: если мысленно продолжить ее вниз, то она пересечется с поверхностью земли перед точкой, в которой ее касается само колесо — между ними появляется угол (кастор), оказывающий стабилизирующий эффект и при возникновении направленных в сторону сил колесо стремится вернуться в исходное положение. Второй механизм связывают сгироскопическим моментом вращающихся колес.

Все довольно просто — однако американский инженер Энди Руина (Andy Ruina) с коллегами взялись опровергнуть оба утверждения. Они сконструировали велосипед, в котором эффекты и того, и другого механизма нивелированы. В отличие от всех «настоящих» велосипедов, у этого переднее колесо касается опоры перед точкой пересечения с нею оси передней вилки, что «отменяет» действие кастора. А кроме того, и переднее, и заднее колеса связаны с двумя другими, вращающимися в обратную сторону и тем самым обнуляющими гироскопический эффект.

Конечно, внешне вся эта машинка напоминает скорее какой-нибудь кастом-байк (читайте о них: «Не спеша«) или даже самокат, а не традиционный велосипед: колеса маленькие, седла нет… Но тем не менее, конструкционно это, все-таки, велосипед, с которым можно экспериментировать. Взять и подтолкнуть — и посмотреть, как быстро он упадет на бок! Как ни удивительно — не так уж и быстро; по сути, равновесие он держит не хуже обычного велосипеда, он даже демонстрирует то же автоматическое подруливание.

По результатам эксперимента авторы делают однозначный вывод: оба эффекта — и кастора, и гироскопа — играют важную роль в сохранении баланса едущего велосипеда, но оба они не являются критически важными для него. Заметим, что конструкции велосипедов без гироскопического момента уже тестировались ранее, но опровержение важнейшей роли кастора в сохранении баланса велосипеда проделано впервые, и весьма наглядно.





Для того, чтобы двухколесный велосипед не упал, нужно постоянно поддерживать равновесие. Поскольку площадь опоры велосипеда очень мала (в случае двухколесного велосипеда это всего лишь прямая, проведённая через две точки, в которых колеса касаются земли), такой велосипед может находиться только в динамическом равновесии. Это достигается с помощью подруливания: если велосипед наклоняется, велосипедист отклоняет руль в ту же сторону. В результате велосипед начинает поворачивать и центробежная сила возвращает велосипед в вертикальное положение. Этот процесс происходит непрерывно, поэтому двухколесный велосипед не может ехать строго прямо; если руль закрепить, велосипед обязательно упадёт. Чем выше скорость, тем больше центробежная сила и тем меньше нужно отклонять руль, чтобы поддерживать равновесие.

При повороте нужно наклонить велосипед в сторону поворота так, чтобы сумма силы тяжести и центробежной силы проходила через линию опоры. В противном случае центробежная сила опрокинет велосипед в противоположную сторону. Как и при движении по прямой, идеально сохранять такой наклон невозможно, и подруливание осуществляется точно так же, только положение динамического равновесия смещается с учётом возникшей центробежной силы. Конструкция рулевого управления велосипеда облегчает поддержание равновесия. Ось вращения руля расположена не вертикально, а наклонена назад. Кроме того, она проходит ниже оси вращения переднего колеса и впереди той точки, где колесо касается земли.

Благодаря такой конструкции достигаются две цели:

- При случайном отклонении переднего колеса от нейтрального положения возникает момент силы трения относительно рулевой оси, который возвращает колесо обратно в нейтральное положение.

- Если наклонить велосипед, возникает момент силы, поворачивающий переднее колесо в сторону наклона. Этот момент вызван силой реакции опоры. Она приложена к точке, в которой колесо касается земли и направлена вверх. Из-за того, что рулевая ось не проходит через эту точку, при наклоне велосипеда сила реакции опоры смещается относительно рулевой оси.

Таким образом, осуществляется автоматическое подруливание, помогающее поддерживать равновесие. Если велосипед случайно наклоняется, то переднее колесо поворачивается в ту же сторону, велосипед начинает поворачивать, центробежная сила возвращает его в вертикальное положение, а сила трения возвращает переднее колесо обратно в нейтральное положение. Благодаря этому, можно ехать на велосипеде «без рук». Велосипед сам поддерживает равновесие. Сместив центр тяжести в сторону, можно поддерживать постоянный наклон велосипеда и выполнить поворот.

Можно заметить, что способность велосипеда самостоятельно сохранять динамическое равновесие зависит от конструкции рулевой вилки. Определяющим является плечо реакции опоры колеса, то есть длина перпендикуляра, опущенного из точки касания колеса земли на ось вращения вилки; или, что эквивалентно, но проще измерить – расстояние от точки касания колеса до точки пересечения оси вращения вилки с землёй. Таким образом, для одного и того же колеса возникающий момент будет тем выше, чем больше наклон оси вращения вилки. Однако для достижения оптимальных динамических характеристик нужен не максимальный момент, а строго определенный: если слишком малый момент приведёт к трудности удержания равновесия, то слишком большой – к колебательной неустойчивости, в частности – «шимми». Поэтому положение оси колеса относительно оси вилки тщательно выбирается при проектировании; многие велосипедные вилки имеют изгиб или просто смещение оси колеса вперёд для снижения избыточного компенсирующего момента.

Распространённое мнение о существенном влиянии гироскопического момента вращающихся колёс на поддержание равновесия является неправильным. На высоких скоростях (начиная примерно с 30 км/час) переднее колесо может испытывать т. н. скоростные виляния (speed wobbles), или «шимми» – явление, хорошо известное в авиации. При этом явлении колесо самопроизвольно виляет вправо и влево. Скоростные виляния наиболее опасны при езде «без рук» (то есть когда велосипедист едет, не держась за руль). Причина скоростных виляний – не в плохой сборке или слабом креплении переднего колеса, они вызваны резонансом. Скоростные виляния легко погасить, снизив скорость или изменив позу, но если этого не сделать, они могут быть смертельно опасными.



Даже если отбросить влияние велосипедиста на устойчивость, то во время езды велосипед гораздо устойчивей, чем во время остановки. Управляться он может также по-разному, и не только поворотом руля. Если вспомнить езду «без рук», то становится понятно, что факторов, обеспечивающих устойчивость велосипеда, несколько. Рассмотрим главные. Но прежде, еще одно короткое замечание: у велосипеда существуют две устойчивости и одна управляемость. Первая устойчивость — это вертикальная, вторая — продольная, или курсовая устойчивость, а управляемость — только продольная (курсовая). Само собой, чем лучше продольная устойчивость, тем хуже управляемость, и наоборот. Сложность заключается во взаимосвязи этих трех важных параметров. Один влияет на другой, другой на третий и рассказать, положим, о вертикальной устойчивости, не упоминая продольную, затруднительно. Но в любом случае, каждому практикующему велосипедисту важно сохранить равновесие, или баланс и катить в правильном направлении.

Равновесию на малой скорости или даже стоя на месте, как лихо демонстрируют некоторые умельцы, помогает геометрия вилки и рулевой колонки. Поворачивая руль, мы сдвигаем центральную линию велосипеда, проходящую через точки контакта с поверхностью переднего и заднего колес. Так мы подстраиваем ее под слегка сдвинувшийся в сторону центр тяжести велосипедиста и его верного двухколесного коня. Балансирование на месте всем хорошо известно и знакомо — это сюрпляс. Подробно о полезных свойствах вилок и их влиянии на устойчивость можно посмотреть чуть ниже.

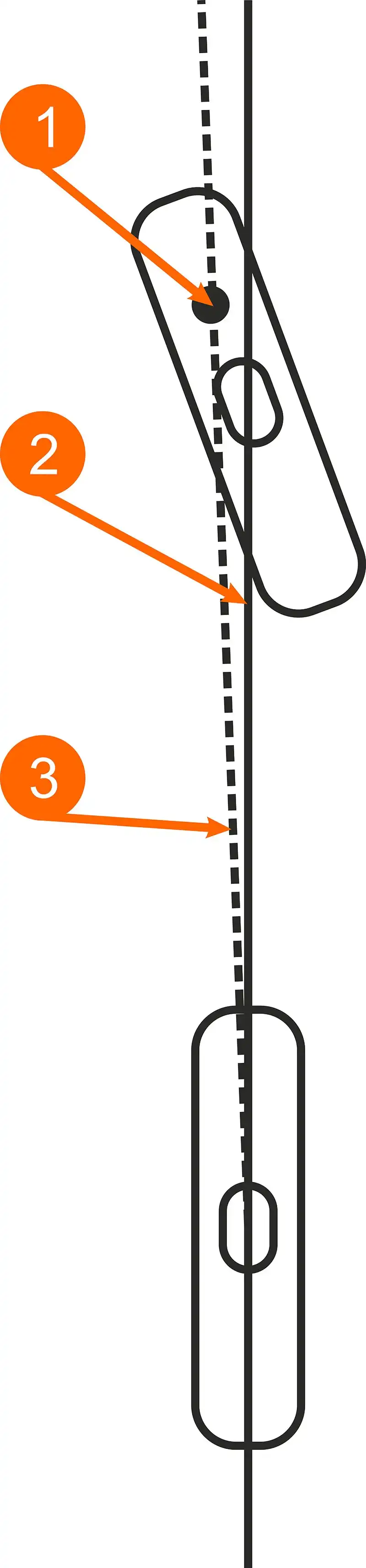

Вид сверху показывает, как эту линию шин можно сдвинуть
в сторону поворачиванием руля из стороны в сторону. Это очень важно
для баланса на низкой скорости. (1. Ось поворота на уровне земли,
2. Линия через пятна контакта шин, 3. Центральная линия

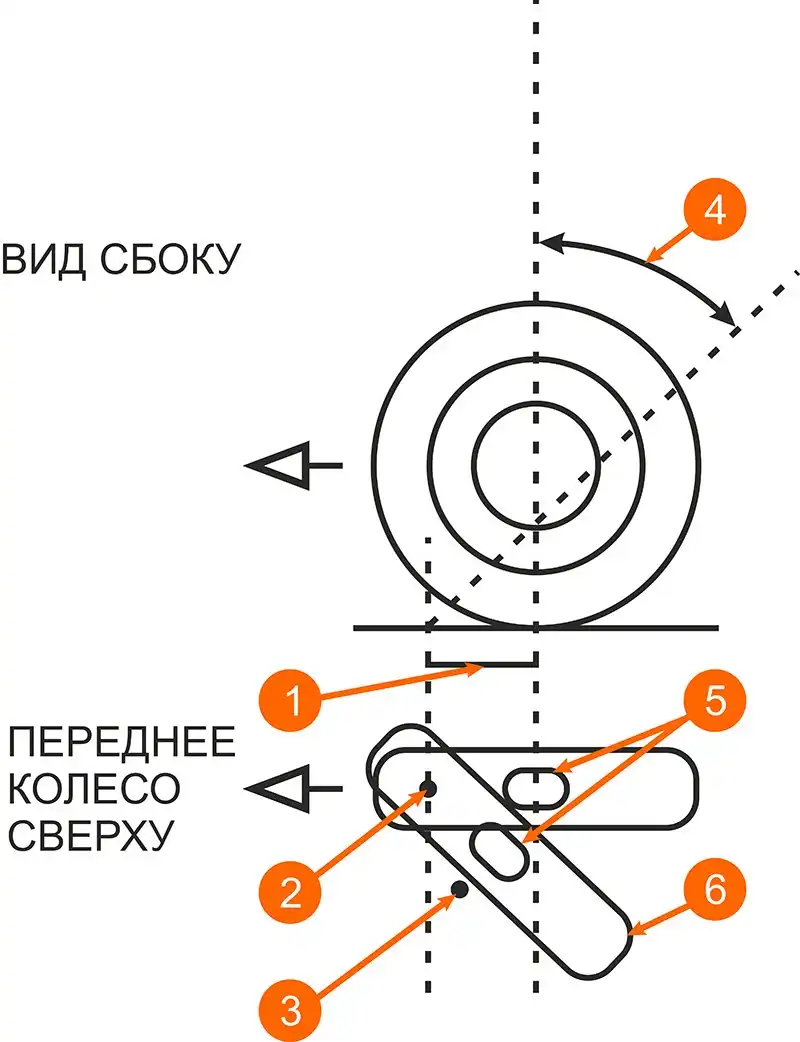

1. Вылет, 2. Ось рулевой колонки на уровне земли,
3. Боковая сила из-за угла скольжения, 4. Наклон,
5. Пятно контакта шины с дорогой, 6. Отклонённое колесо

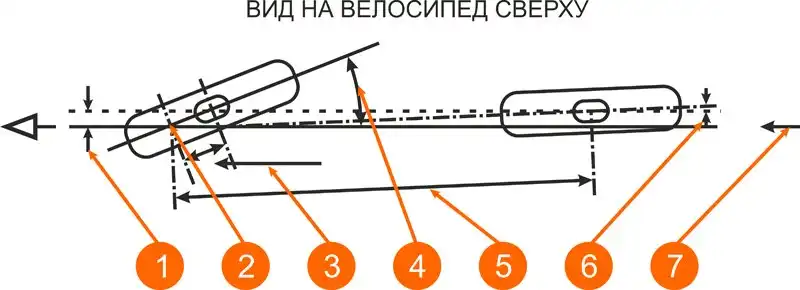

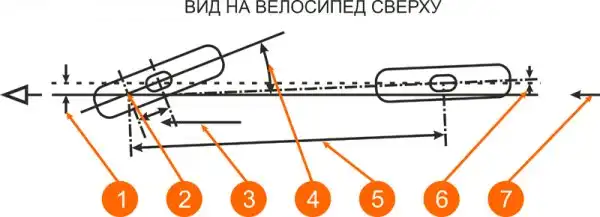

1. 1/2 дюйма, 2. Ось рулевой колонки на уровне земли,
3. Передний вылет, 4. 7 — 10 грудусов, 5. Задний вылет,
6. 1/2 градуса, 7. Линия движения

Какую скорость считать малой, а какую — большой? Это нетривиальный вопрос. Но все-таки можно получить приблизительную оценку минимальной скорости устойчивого движения велосипеда. Помогает этому теория движения твердого диска (обруча, колеса) по плоскости без проскальзывания. Согласно ней, для обеспечения устойчивости такого диска, близкого к диаметру велосипедного колеса, достаточно скорости около 1 м/сек, или 3,6 км/час.

Скорость ниже минимальной — это уже искусство балансирования, или сюрпляс на треке. Система, составленная из велосипеда и велосипедиста, конечно, очень далека от простого катящегося диска или обруча, но данное значение показывает порядок величины минимальной скорости, необходимой, чтобы устойчиво держаться на велосипеде. И, как каждому хорошо известно, имеет приближенное согласие с повседневным опытом.

Но ведь велосипед — это вам не какой-нибудь «Харлей». Велосипедист весит гораздо больше, чем велосипед, на котором он сидит. Поэтому чтобы держать равновесие на велосипеде в некоторых ситуациях, например, на узкой колее, тропинке, лыжне можно перемещать центр тяжести как вправо, так и влево, меняя положение тела велосипедиста относительно велосипеда. Нужно, как бы отталкиваясь от него в сторону, противоположную первоначальному отклонению, сохранять равновесие, продолжая неуклонное движение вперед. При этом более высокий центр тяжести велосипедиста сильнее воздействует на общий баланс системы велосипедист — велосипед и дает больший контроль над положением и движением велосипеда. Еще один полезный способ движения корпусом при рулении рассмотрим ниже.



Представим себе обычный случай: велосипедист поворачивает со скоростью v по кругу с радиусом R. Для сохранения равновесия велосипедист должен наклониться на угол α от вертикали или, что тоже самое, на угол φ=90° - α от горизонтали, чтобы компенсировать центробежную силу (смотрите рисунок выше). Условия равенства сил приводят к известной еще со школы элементарной формуле ctg α=(v2/gR)=tgφ≤μ (1), где μ — максимально возможный в данный момент коэффициент сцепления шины с дорогой. Для реальной оценки его надо уменьшать на 20 — 25% по сравнению с многочисленными табличными значениями, g — ускорение свободного падения, равное 9,81 м/сек. Велосипедист поворачивает благодаря силам трения между дорогой и передним колесом. Если дорога скользкая или покрыта льдом, то контролируемый поворот становится затруднительным или невозможным. Вместо поворота может произойти занос переднего колеса, потеря равновесия и падение.

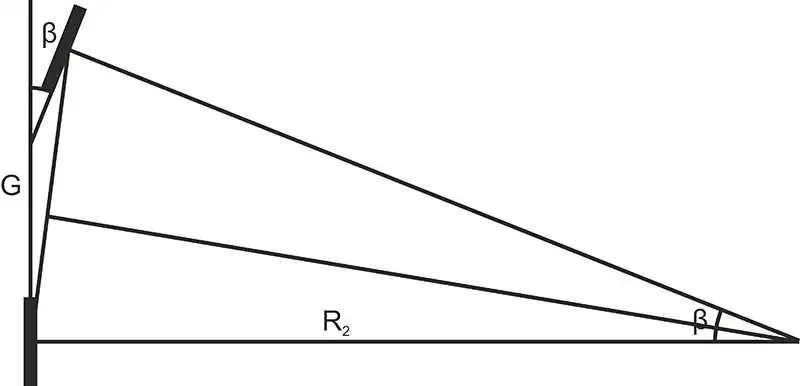

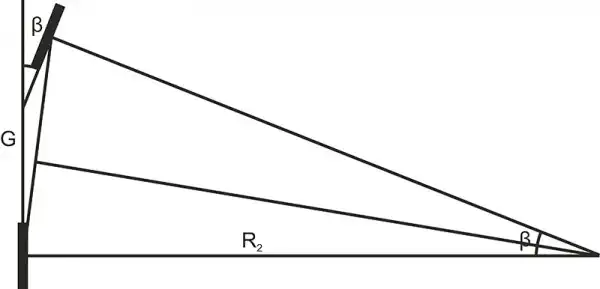

Пусть теперь велосипедист, спокойно катясь по прямой, ровной и гладкой дороге и любуясь проплывающим мимо пейзажем, случайно отклонился от вертикали на небольшой угол αl. Чтобы не упасть, велосипедист старается повернуть руль в сторону наклона велосипеда на угол β. Спрашивается, на какой угол надо повернуть руль, дабы не упасть? Для ответа достаточно посмотреть на рисунок выше и вспомнить любимую теорему синусов G=2R2sinβ (2), где G — расстояние между осями колес (база велосипеда), R2 — радиус, по которому начинает двигаться велосипед после поворота переднего колеса. Он должен быть меньше, чем радиус, по которому спокойно и уверенно поворачивает велосипедист, отклонившись от вертикали на угол αl, согласно формуле (1). Иначе выправить равновесие не удастся. Теперь подставим формулу (2) в формулу (1). И получим: sin β=(gGtgαl/2v2) (3). Эта очень простая формула может рассказать много полезного.

Первое. Велосипедисту, катящемуся со скоростью v и отклонившемуся от вертикали на угол αl, нужно повернуть руль на угол больший или равный углу β, который легко подсчитать по формуле (3).

Второе. Чем больше скорость велосипедиста, тем на меньший угол надо повернуть руль и для восстановления равновесия и для прохождения виража. Из этого следует, что велосипедом намного легче управлять на высокой скорости, чем на маленькой. И это хорошо известно всем, кто садился на велосипед.

Третье. Чем больше база велосипеда — G, тем на больший угол надо поворачивать руль, дабы восстановить равновесие или вписаться в поворот. И так же интуитивно ясно, что по узким, лесным извилистым дорожкам легче катить на велосипеде с малой базой.

Четвертое. Навык правильного поворота руля быстро становится автоматическим, подсознательным, и многие велосипедисты не подозревают, что даже при беззаботной езде по прямой им нужно постоянно поворачивать руль. Достаточно посмотреть на след, оставленный колесами велосипеда. Легко увидеть, что относительно прямая колея, оставленная задним колесом, всё время пересекается извилистым следом переднего. А это значит, что переднее колесо во время движения постоянно поворачивает из стороны в сторону, велосипед все время «въезжает» под регулярно падающего велосипедиста и, благодаря этому, сохраняет равновесие.

И, наконец, пятое. Если руль не поворачивается, если рулевая колонка, положим, по каким-то причинам заклинена, ездить практически нельзя (в современном понимании этого слова). Двухколесные самокаты начала XIX века, не имевшие рулевого управления, могли катить только по прямой.

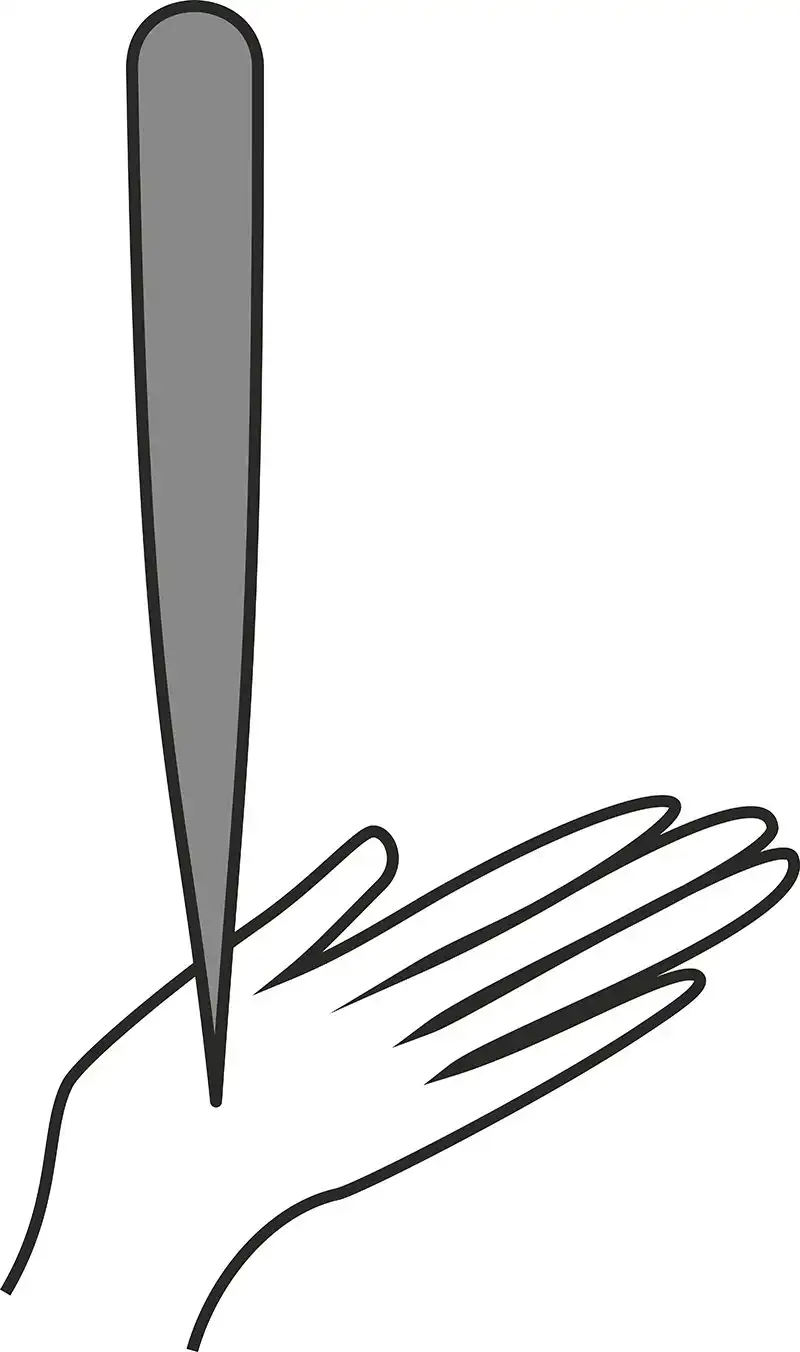

И это приводит нас к любопытной аналогии между сохранением равновесия на велосипеде и удержанием швабры, бильярдного кия или авторучки («Паркер» с золотым пером, например) на раскрытой ладони. Действительно, как удержать кий? Сначала он стоит на ладони вертикально, а затем начинает отклоняться, и ладонь быстро перемещается в сторону наклона. Опора кия смещается, и он начинает наклоняться в другую сторону. Ладонь снова перемещается, и такое балансирование может длиться весьма долго.



То же самое делает и велосипедист. Но возникает естественный вопрос: чем проще балансировать — шваброй или авторучкой? Ответ не вполне очевиден, но, твердо освоив школьный курс на «хорошо», получить правильный результат несложно. Прежде всего, на что похожи стоящая швабра, авторучка и катящийся велосипед? Правильно! На перевернутый физический маятник. Вместо точки подвеса есть точка опоры. И такие перевернутые маятники всем хорошо знакомы — например, механический метроном, которым задают ритм при изучении музыки. Чем выше поднимают грузик на планке, тем больше период колебаний, и тем медленнее качается маятник метронома. А если грузик опустить вниз, к точке опоры, то период колебаний уменьшится, и маятник быстро-быстро зачастит.

С некоторыми оговорками и при малых отклонениях от вертикали его можно рассмотреть как математический маятник и написать крайне простую формулу для периода колебаний. T≈2π√l/g, где l — расстояние от точки опоры до центра масс (ЦМ). Время отклонения от вертикали на малый угол α1 равно: t=T/4≈(π/2)√l/g. Оно не зависит от массы швабры и «откормленности» велосипедиста. Прикинем: швабра имеет l=1м, 1=1,6*0,32=0,5 с. У авторучки же l=0,1 м, t= 1,6*0,1=0,16 с. А высокий велосипед — l=1,2 метра, t= 1,6*0,35=0,56 с. Результат прост и нагляден.

Точно так ведет себя и любой предмет: чем он выше, чем больше расстояние от точки опоры до центра масс (центра тяжести), тем медленнее он отклоняется от вертикали на малый угол, и тем легче им балансировать или удерживать на нем равновесие. И тут вне конкуренции велосипед «Паук», у которого центр масс располагался на высоте около двух метров. Но падать с такой высоты было больно и опасно, и «Пауки» не выжили. Поэтому намозолившее глаза выражение «низкий устойчивый силуэт» справедливо только для трех или четырех колесных экипажей. Если так говорят о двухколесных велосипедах или мотоциклах, то это нонсенс и техническая безграмотность.
