NR-1. Американская атомная субмарина специального назначения
В июне 2015 года одна из самых секретных американских субмарин стала музейным экспонатом, живой историей. На территории музея подводных лодок ВМС США, находящемся в городе Гротоне, для нее была создана отдельная экспозиция. Адмирал Джон Гринер, который когда-то служил на этой подводной лодке, отметил на церемонии открытия, что для своего времени лодка была настоящим революционным прорывом и технологическим чудом. Несмотря на тот факт, что создавали ее для исследовательских целей, а укомплектована лодка была разнообразным научным оборудованием, она успела принять участие во многих операциях, которые проводились американским военным ведомством.
В октябре 1969 года в состав ВМС США была включена экспериментальная атомная подводная лодка NR-1, над созданием которой специалисты работали с начала 1960-х годов, работы эти велись в условиях строжайшей секретности. Водоизмещение подлодки было на порядок меньше (366 тонн), а глубина погружения наоборот, как минимум в два раза больше (более 900 метров), чем у боевых АПЛ того периода. Лодка изначально предназначалась для выполнения разнообразных исследовательских и подводно-технических работ в интересах американских военно-морских сил, а также разведывательных служб. Лодка была построена на верфях города Гротона компанией Electric Boat, подразделением General Dynamics — корпорации, которая уже больше века является основным предприятием по ВМС США, спуск субмарины на воду состоялся 25 января 1969 года (закладка — 1967 год).
Инициатором проекта по созданию подобной исследовательской атомной субмарины выступал известный американский адмирал Хайман Риковер, которого в США называют отцом атомного подводного флота страны. Секретность проекта на тот момент времени была так высока, что формально подлодку не вводили в строй и не присваивали ей никакого официального наименования. При этом со временем лодка получила прозвище Nerwin и служила флоту верой и правдой на протяжении практически 40 лет (до 2008 года). За это время подлодка успела принять участие в большом количестве уникальных подводных операций и помочь в решении специальных задач, большая часть из которых до сих пор засекречена. Любопытно, что адмирал Хайман Риковер вынашивал идею постройки целой серии небольших АПЛ, однако из-за бюджетных ограничений данным планам не суждено было сбыться.

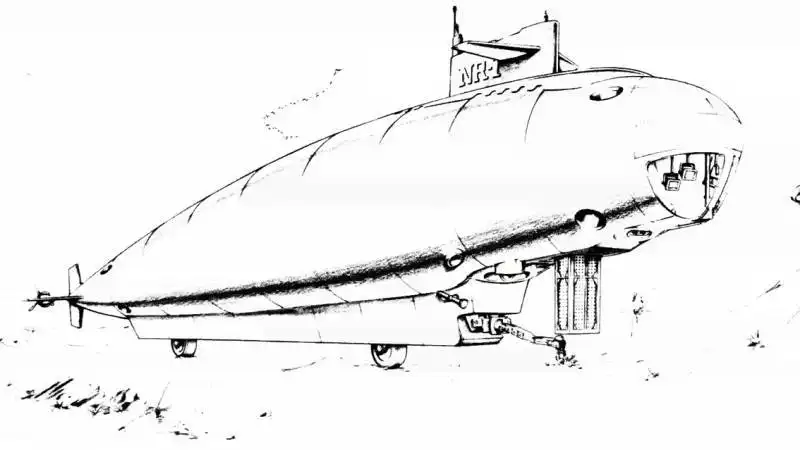

По архитектурно-конструктивному типу атомная подводная лодка NR-1 относилась к полуторакорпусным лодкам с булями. Цилиндрический прочный корпус субмарины, обладавший сферическими законцовками, был выполнен из стали марки HY-80 (56 кг/мм2). Для достижения максимальной прочности число отверстий в прочном корпусе лодки было спроектировано минимальным. По этой же причине практически все оборудование, в том числе телевизионный перископ и гребной электродвигатель, находились вне прочного корпуса и управлялись дистанционно.
Штатный экипаж NR-1 состоял из 11 операторов и двух наблюдателей. При этом подлодка всегда была основой специальной научно-исследовательской группы под названием «NR-1 deep submergence team», в которую входили 35 человек из состава ВМС США и еще 10 гражданских служащих. 13 из них находились на борту субмарины, включая трех из четырех офицеров данной группы. Четвертый офицер обычно располагался на судне обеспечения. Обычно лодка работал в паре с транспортным кораблем MV Carolyn Chouest, который был для субмарины опорной плавучей базой.

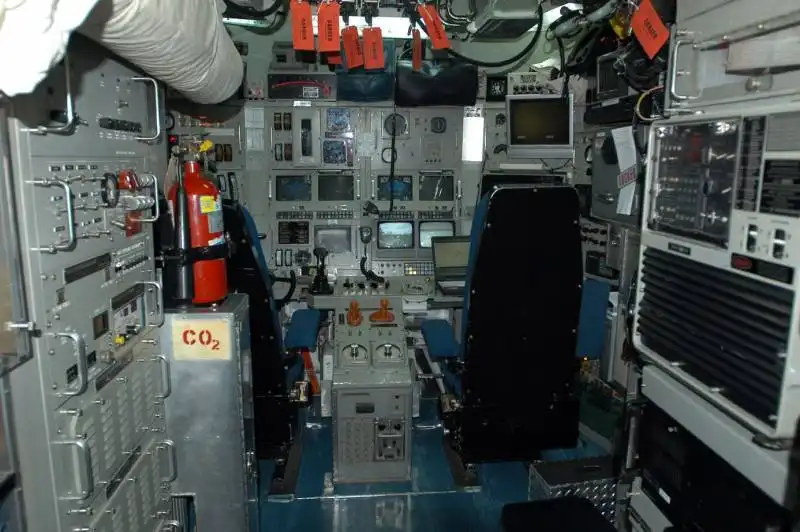

Являясь по своему предназначению геологическим и океанографическим кораблем, АПЛ NR-1 не несла на своем борту никакого вооружения. Оснащение подводной лодки составляли новейшая на тот момент времени электронная аппаратура и оборудование, предназначенное для проведения разнообразных подводных научных исследований. Новейшее гидроакустическое, навигационное и компьютерное оборудование, а также специальные рули и подруливающие устройства, находящиеся на носу и на корме подлодки, придавали ей необычайную для данного класса судов маневренность. Помимо всего прочего, субмарина обладала уникальной способностью буквально «зависать» над выбранной точкой морского дна, после чего длительное время находиться строго над ней, компенсируя снос течением работой имеющихся подруливающих устройств. Для выполнения работ непосредственно на грунте и вблизи него на подлодке подобно подводному аппарату имелись иллюминаторы, носовые и кормовые подруливающие устройства (по 4 штуки, расположенных в наклонных шахтах), манипулятор с захватными устройствами, который был в состоянии поднять со дна груз массой до 113 килограммов. В доковом киле лодки находились убирающиеся колеса, предназначенные для перемещения лодки по грунту, сбрасываемый твердый балласт массой порядка 10 тонн и иное вспомогательное оборудование. Благодаря наличию у лодки выдвижных колес, расположенных в нижней части корпуса, субмарина могла в буквальном смысле ездить по морскому дну, выполняя необходимые операции.

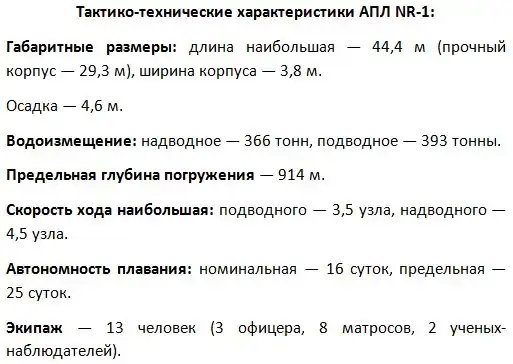

Длина подводной лодки NR-1 между крайними точками корпуса составляла 44,4 метра (при этом прочный корпус субмарины обладал длиной 29,3 метра). Ширина корпуса подлодки была немногим меньше 4-х метров, а ее подводное водоизмещение доходило практически до 400 тонн. При этом подлодка NR-1 была самой небольшой атомной подводной лодкой, которая когда-либо состояла на вооружении военно-морских сил США.
В качестве силовой установки на лодке использовался ядерный водо-водяной реактор, который обеспечивал судну практически неограниченную автономность плавания, ограничением служил лишь запас провизии для экипажа из 13 человек. Установленный на лодке атомный реактор приводил в действие турбогенератор, который вырабатывал энергию для электромоторов, вращающих два винта подводной лодки. Стоит отметить, что все без исключения члены экипажа субмарины проходили специальное обучение, это было обусловлено спецификой несения службы на подводном корабле с ядерной энергетической установкой.
Прочный корпус субмарины позволял ей совершать погружения на глубину чуть более 900 метров, что было в 2-3 раза больше возможностей других подводных лодок тех лет. При этом на глубине лодка могла развить скорость хода до 3,5 узлов, а на поверхности — порядка 4,5 узлов. Принимая во внимание невысокие скоростные характеристики движения подводной лодки, чаще всего NR-1 доставляли в зону совершения погружения на буксире у надводного корабля обеспечения, который так же мог принимать участие в исследованиях, дополняя подлодку и предоставляя условия для пополнения запасов и отдыха экипажа лодки. Как уже отмечалось выше, подводная лодка трудилась в паре с судном MV Carolyn Chouest, которое не только обеспечивало буксировку, постановку на якорь, связь, но и помощь в научной работе. Данный корабль исполнял роль универсальной платформы, предназначенной для размещения на его борту дополнительного оборудования, вместе со своим экипажам он был неотъемлемой частью всей группы «NR-1 deep submergence team».
Официально атомная подлодка NR-1 была предназначена для проведения различных океанографических и геологических работ на дне моря (оборудование и аппаратура субмарины позволяли ей фиксировать направления и скорость подводных течений, температуру, а также другие не менее важные физические свойства забортной воды). Помимо этого, в перечень задач лодки входила установка на дне разнообразного подводного оборудования не только научного, но и военного назначения. Наиболее важные работы, которые были выполнены американскими подводниками при помощи АПЛ NR-1 в годы «холодной войны», по-прежнему являются засекреченными. Несмотря на это можно сделать предположение, что лодка применялась для установки и осмотра стационарных гидроакустических систем, к которым относят системы типа SOSUS. Также она активно привлекалась для обследования и последующего поднятия на поверхность затонувших объектов как американских, так и советских. Известно и то, что в 1970 году данная лодка была привлечена к формированию Азорского акустического барьера.
Командование военно-морских сил США изначально планировало очень активно использовать лодку NR-1 для выполнения разного рода совершенно секретных миссий, к которым относят несанкционированное подключение к трансатлантическим подводным кабелям (для сбора секретной информации, представляющей ценность). Помимо этого, лодка участвовала в операциях по установке гидроакустических станций, в наблюдении за кораблями других стран, а также поиском и подъемом из глубины образцов затонувшей военной техники. Для того чтобы следить за наружной обстановкой субмарина имела 3 иллюминатора, а также подвижные и стационарные телекамеры. Помимо этого, подлодка была оснащена многоцелевыми манипуляторами, которые позволяли экипажу брать пробы грунты, воды, а также решать другие проблемы, не выходя наружу.
Режим секретности с операций, в которых в годы службы принимала участие атомная субмарина Nerwin, не был снят до сих пор, но известно, что экипаж подлодки точно принимал участие в подъеме истребителя F-14, который случайным образом упал за борт с палубы авианосца USS John F. Kennedy, данный инцидент произошел в 1976 году в Северном море. Помимо этого, подлодку NR-1 привлекали к поиску и подъему на поверхность обломков космического «челнока» Challenger, который взорвался во время старта с космодрома на мысе Канаверал в 1986 году. Также, благодаря способности оставаться под водой длительное время, подводная лодка являлась главным инструментом проведения глубоководного поиска. При этом лодка могла работать даже тогда, когда волнение моря и погода на поверхности в районе поиска заставляли все надводные корабли отправляться назад в порт.
Приходилось атомной подводной лодке NR-1 принимать участие и в глубоководных экспедициях, направленных на поиск останков затонувших кораблей. К примеру, в 1995 году с ее непосредственным участием проводились глубоководные исследования корпуса британского пассажирского лайнера Britannic, который в годы Первой мировой войны был переоборудован под госпитальное судно, и в 1916 году затонул у берегов Греции, после подрыва на немецкой мине. А в 2002 году лодка обследовала останки «Монитора» и «Акрона» — одних из первых американских боевых кораблей.
Инициатором проекта по созданию подобной исследовательской атомной субмарины выступал известный американский адмирал Хайман Риковер, которого в США называют отцом атомного подводного флота страны. Секретность проекта на тот момент времени была так высока, что формально подлодку не вводили в строй и не присваивали ей никакого официального наименования. При этом со временем лодка получила прозвище Nerwin и служила флоту верой и правдой на протяжении практически 40 лет (до 2008 года). За это время подлодка успела принять участие в большом количестве уникальных подводных операций и помочь в решении специальных задач, большая часть из которых до сих пор засекречена. Любопытно, что адмирал Хайман Риковер вынашивал идею постройки целой серии небольших АПЛ, однако из-за бюджетных ограничений данным планам не суждено было сбыться.
По архитектурно-конструктивному типу атомная подводная лодка NR-1 относилась к полуторакорпусным лодкам с булями. Цилиндрический прочный корпус субмарины, обладавший сферическими законцовками, был выполнен из стали марки HY-80 (56 кг/мм2). Для достижения максимальной прочности число отверстий в прочном корпусе лодки было спроектировано минимальным. По этой же причине практически все оборудование, в том числе телевизионный перископ и гребной электродвигатель, находились вне прочного корпуса и управлялись дистанционно.
Штатный экипаж NR-1 состоял из 11 операторов и двух наблюдателей. При этом подлодка всегда была основой специальной научно-исследовательской группы под названием «NR-1 deep submergence team», в которую входили 35 человек из состава ВМС США и еще 10 гражданских служащих. 13 из них находились на борту субмарины, включая трех из четырех офицеров данной группы. Четвертый офицер обычно располагался на судне обеспечения. Обычно лодка работал в паре с транспортным кораблем MV Carolyn Chouest, который был для субмарины опорной плавучей базой.
Являясь по своему предназначению геологическим и океанографическим кораблем, АПЛ NR-1 не несла на своем борту никакого вооружения. Оснащение подводной лодки составляли новейшая на тот момент времени электронная аппаратура и оборудование, предназначенное для проведения разнообразных подводных научных исследований. Новейшее гидроакустическое, навигационное и компьютерное оборудование, а также специальные рули и подруливающие устройства, находящиеся на носу и на корме подлодки, придавали ей необычайную для данного класса судов маневренность. Помимо всего прочего, субмарина обладала уникальной способностью буквально «зависать» над выбранной точкой морского дна, после чего длительное время находиться строго над ней, компенсируя снос течением работой имеющихся подруливающих устройств. Для выполнения работ непосредственно на грунте и вблизи него на подлодке подобно подводному аппарату имелись иллюминаторы, носовые и кормовые подруливающие устройства (по 4 штуки, расположенных в наклонных шахтах), манипулятор с захватными устройствами, который был в состоянии поднять со дна груз массой до 113 килограммов. В доковом киле лодки находились убирающиеся колеса, предназначенные для перемещения лодки по грунту, сбрасываемый твердый балласт массой порядка 10 тонн и иное вспомогательное оборудование. Благодаря наличию у лодки выдвижных колес, расположенных в нижней части корпуса, субмарина могла в буквальном смысле ездить по морскому дну, выполняя необходимые операции.
Длина подводной лодки NR-1 между крайними точками корпуса составляла 44,4 метра (при этом прочный корпус субмарины обладал длиной 29,3 метра). Ширина корпуса подлодки была немногим меньше 4-х метров, а ее подводное водоизмещение доходило практически до 400 тонн. При этом подлодка NR-1 была самой небольшой атомной подводной лодкой, которая когда-либо состояла на вооружении военно-морских сил США.
В качестве силовой установки на лодке использовался ядерный водо-водяной реактор, который обеспечивал судну практически неограниченную автономность плавания, ограничением служил лишь запас провизии для экипажа из 13 человек. Установленный на лодке атомный реактор приводил в действие турбогенератор, который вырабатывал энергию для электромоторов, вращающих два винта подводной лодки. Стоит отметить, что все без исключения члены экипажа субмарины проходили специальное обучение, это было обусловлено спецификой несения службы на подводном корабле с ядерной энергетической установкой.
Прочный корпус субмарины позволял ей совершать погружения на глубину чуть более 900 метров, что было в 2-3 раза больше возможностей других подводных лодок тех лет. При этом на глубине лодка могла развить скорость хода до 3,5 узлов, а на поверхности — порядка 4,5 узлов. Принимая во внимание невысокие скоростные характеристики движения подводной лодки, чаще всего NR-1 доставляли в зону совершения погружения на буксире у надводного корабля обеспечения, который так же мог принимать участие в исследованиях, дополняя подлодку и предоставляя условия для пополнения запасов и отдыха экипажа лодки. Как уже отмечалось выше, подводная лодка трудилась в паре с судном MV Carolyn Chouest, которое не только обеспечивало буксировку, постановку на якорь, связь, но и помощь в научной работе. Данный корабль исполнял роль универсальной платформы, предназначенной для размещения на его борту дополнительного оборудования, вместе со своим экипажам он был неотъемлемой частью всей группы «NR-1 deep submergence team».
Официально атомная подлодка NR-1 была предназначена для проведения различных океанографических и геологических работ на дне моря (оборудование и аппаратура субмарины позволяли ей фиксировать направления и скорость подводных течений, температуру, а также другие не менее важные физические свойства забортной воды). Помимо этого, в перечень задач лодки входила установка на дне разнообразного подводного оборудования не только научного, но и военного назначения. Наиболее важные работы, которые были выполнены американскими подводниками при помощи АПЛ NR-1 в годы «холодной войны», по-прежнему являются засекреченными. Несмотря на это можно сделать предположение, что лодка применялась для установки и осмотра стационарных гидроакустических систем, к которым относят системы типа SOSUS. Также она активно привлекалась для обследования и последующего поднятия на поверхность затонувших объектов как американских, так и советских. Известно и то, что в 1970 году данная лодка была привлечена к формированию Азорского акустического барьера.
Командование военно-морских сил США изначально планировало очень активно использовать лодку NR-1 для выполнения разного рода совершенно секретных миссий, к которым относят несанкционированное подключение к трансатлантическим подводным кабелям (для сбора секретной информации, представляющей ценность). Помимо этого, лодка участвовала в операциях по установке гидроакустических станций, в наблюдении за кораблями других стран, а также поиском и подъемом из глубины образцов затонувшей военной техники. Для того чтобы следить за наружной обстановкой субмарина имела 3 иллюминатора, а также подвижные и стационарные телекамеры. Помимо этого, подлодка была оснащена многоцелевыми манипуляторами, которые позволяли экипажу брать пробы грунты, воды, а также решать другие проблемы, не выходя наружу.
Режим секретности с операций, в которых в годы службы принимала участие атомная субмарина Nerwin, не был снят до сих пор, но известно, что экипаж подлодки точно принимал участие в подъеме истребителя F-14, который случайным образом упал за борт с палубы авианосца USS John F. Kennedy, данный инцидент произошел в 1976 году в Северном море. Помимо этого, подлодку NR-1 привлекали к поиску и подъему на поверхность обломков космического «челнока» Challenger, который взорвался во время старта с космодрома на мысе Канаверал в 1986 году. Также, благодаря способности оставаться под водой длительное время, подводная лодка являлась главным инструментом проведения глубоководного поиска. При этом лодка могла работать даже тогда, когда волнение моря и погода на поверхности в районе поиска заставляли все надводные корабли отправляться назад в порт.
Приходилось атомной подводной лодке NR-1 принимать участие и в глубоководных экспедициях, направленных на поиск останков затонувших кораблей. К примеру, в 1995 году с ее непосредственным участием проводились глубоководные исследования корпуса британского пассажирского лайнера Britannic, который в годы Первой мировой войны был переоборудован под госпитальное судно, и в 1916 году затонул у берегов Греции, после подрыва на немецкой мине. А в 2002 году лодка обследовала останки «Монитора» и «Акрона» — одних из первых американских боевых кораблей.
