Почему падают лифты?

Вот некоторые вопросы и ответы по ловителям лифтов.

1. Назначение и принцип действия ограничителя скорости лифта?

Ограничитель скорости приводит в действие ловители кабины (противовеса), когда скорость движения кабины вниз на 15—40 % превышает номинальную (для лифтов с номинальной скоростью до 1,4 м/с включительно). Ограничитель скорости имеет приспособление, позволяющее проверять его срабатывание и надежность воздействия на ловители при движении кабины (противовеса) с номинальной скоростью. Принцип действия ограничителя скорости основан на использовании центробежной силы вращающихся грузов, которые приводятся в движение канатом ограничителя скорости, соединенным с кабиной.

2. Какой ограничитель скорости получил наибольшее распространение в лифтостроении?

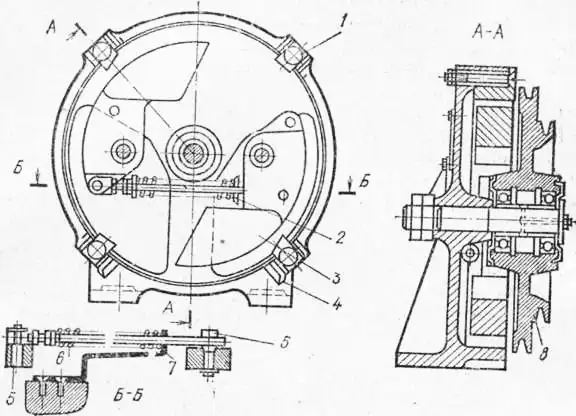

Наибольшее распространение получил центробежный ограничитель скорости с горизонтальной осью вращения. Он состоит из корпуса, на котором закреплен консольный вал. На валу с шарикоподшипником установлен шкив с двумя ручьями. Ручей большего диаметра— рабочий, ручей меньшего диаметра — контрольный. Ручей меньшего диаметра предназначен для посадки кабины на ловители на номинальной скорости, а также для регулировки пружины ограничителя скорости. На шкиве шарнирно укреплены два груза, удерживаемые во время движения в положении равновесия регулировочной пружиной. Ограничители скорости установлены в машинном помещении и приводятся в действие канатом ограничителя скорости.

3. Как работает ограничитель скорости лифта?

Ограничитель скорости работает следующим образом.

В рабочем положении канат ограничителя скорости огибает ручей большего диаметра шкива. При перемещении каната ограничителя скорости вместе с кабиной шкив вращается со скоростью, соответствующей скорости каната, и скорости кабины. Вместе со шкивом вращаются грузы, которые под действием центробежных сил стремятся разойтись в стороны от оси. Этому перемещению грузов препятствует пружина, тянущая грузы к оси вращения. Если скорость кабины окажется больше допустимой, то усилие пружины становится недостаточным, чтобы преодолеть действие центробежных сил грузов, и грузы расходятся, растягивая пружину. При увеличении радиуса вращения грузов они зацепляются за упоры в корпусе и шкив останавливается. Под действием силы трения канат ограничителя скорости поднимает рычаг механизма включения ловителей кабины. Система рассчитана так, что сила трения между канатом ограничителя скорости и ручьем его шкива достаточна для включения ловителей. Ловители срабатывают и удерживают кабину на направляющих. После снятия кабины с ловителей и приведения системы в исходное положение лифт может нормально работать.




Ловители служат для удержания кабины (противовеса) на направляющих при ее движении вниз. В случае увеличения скорости движения кабины или противовеса до величины, при которой срабатывает ограничитель скорости, ловителями оборудованы кабины всех лифтов, за исключением кабин, подвешенных на пластинчатых цепях. По принципу действия ловители бывают жесткого действия (или резкого торможения) и скользящего действия (или плавного торможения). Ловители жесткого действия применяются при скорости кабины до 1 м/с. При скорости 1 м/с и более используют ловители скользящего действия (плавного торможения).

Противовес снабжают ловителями, если он расположен над проходом или помещением, где могут находиться люди, или если перекрытия не рассчитаны на удар йротивовеса, падающего с наибольшей для него скоростью.

Схема механизма включения ловителей показана на рис. 2. Кабина посредством каната приводит в действие ограничитель скорости.

Рис. 2. Устройство системы рычагов и тяг механизма ловителей
1 — зажим; 2 — приводиой рычаг; 3 — нажимная планка; 4 — блок—контакт ловителей; 5 —большая тяга; 5 — упор пружины; 7 — пружина; 8 —гайка; 9, 10, 13 — контргайки; 11, 14 — регулировочная муфта; 12 — рычаг15 — тяга; 16 — башмак; 17 —клин; 18 — канат ограничителя скорости; 19 — планка;) 20 — горизонтальные валы; 21 — рычаги

Канат натянут между ограничителем скорости, расположенным в машинном помещении, и натяжным устройством, установленным в приямке. С помощью зажима с канатом соединен рычаг механизма включения ловителей, закрепленный на кабине. При движении кабины лифта зажим увлекает за собой правую ветвь каната. Канат и кабина двигаются с одинаковой скоростью. Канат вращает ограничитель скорости с той же скоростью, с которой движется сам и движется кабина. Если скорость движения кабины вниз превысит номинальную, то канат ограничителя скорости увеличит свою скорость и заставит сработать ограничитель скорости, который остановит канат. Поскольку кабина будет продолжать движение вниз, рычаг с зажимом повернется в направлении вращения часовой стрелки и приведет в действие ловители. Одновременно рычаг, действуя на контактное устройство, отключит лебедку от электрического питания. В результате срабатывания ограничителя скорости ловители прочно зажмут направляющие, надежно удерживая на них кабину. Таким образом, ловители срабатывают в зависимости от скорости движения кабины и независимо от работы лебедки лифта. Согласно ПУБЭЛ, ловители и ограничители скорости должны иметь заводскую табличку с указанием завода-изготовителя, даты выпуска, заводского номера, типа устройства и номинальной скорости лифта, для которого они предназначены.

5. Какие Вы знаете конструкции захватывающих устройств ловителей?

По конструкции захватывающих устройств ловители делятся на клиновые, эксцентриковые, роликовые и клещевые. Захватывающие устройства ловителей могут располагаться как с двух сторон, так и с одной стороны каждой направляющей. В зависимости от этого ловители называют двухсторонними или односторонними, симметричными и несимметричными. На лифтах с номинальными скоростями 1,0 м/с и более широко применяются клещевые ловители плавного торможения несимметричной конструкции.
