Субмарина для рукопашного боя

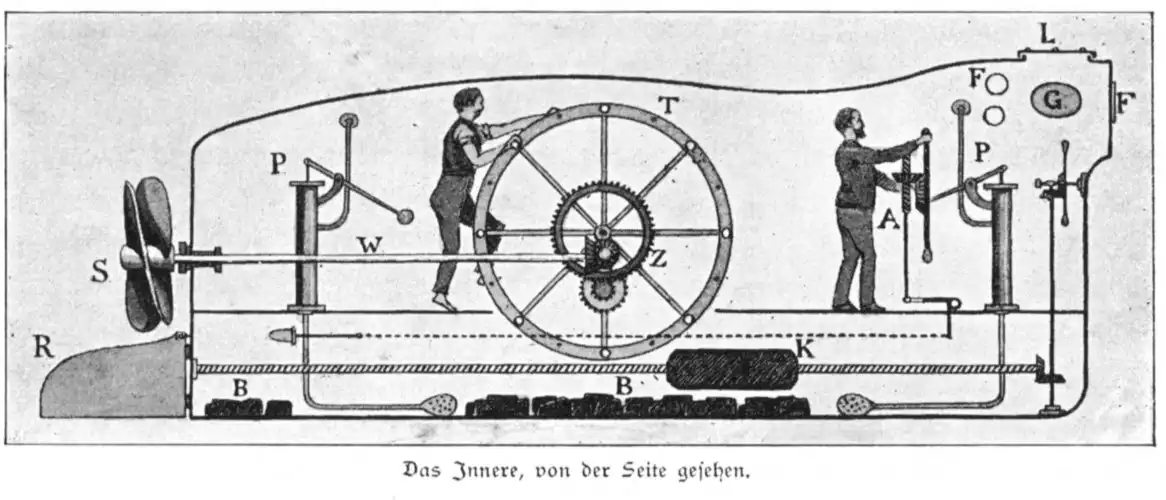

Эскизный рисунок Вильгельма Бауэра, из
которого развился проект "Брандтаухера"
которого развился проект "Брандтаухера"
После сближения "Брандтаухера" с объектом атаки его капитан должен был просунуть руки в прорезиненные рукава с перчатками, отцепить висевший снаружи лодки заряд массой около 50 кг и как-то (возможно, с помощью буравчика) прикрепить его к неприятельскому судну. После этого лодка задним ходом отплывала на безопасное расстояние, а бомба подрывалась проводным электрозапалом. Но до испытаний этой оригинальной системы дело не дошло, поскольку, как уже было сказано, вскоре после начала испытаний субмарина не смогла всплыть.
Причина аварии не совсем понятна. То ли в корпусе образовалась течь, то ли вышел из строя насос, откачивающий водяной балласт, то ли лодку, легшую на дно, присосало к грунту. К счастью, это произошло на небольшой глубине, и троим испытателям, среди которых был и сам Бауэр, удалось открыть входной люк и вынырнуть на поверхность. Поднимать субмарину не стали, так как Бауэр сразу приступил к разработке нового, более совершенного подводного судна.

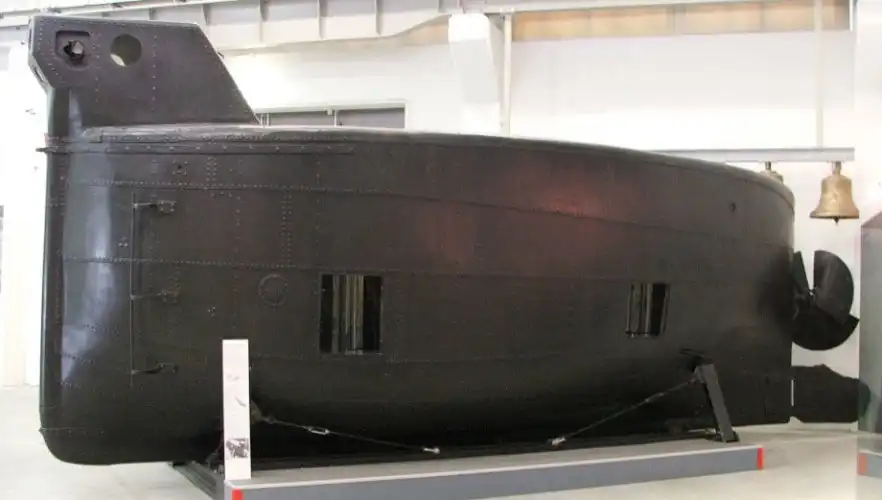

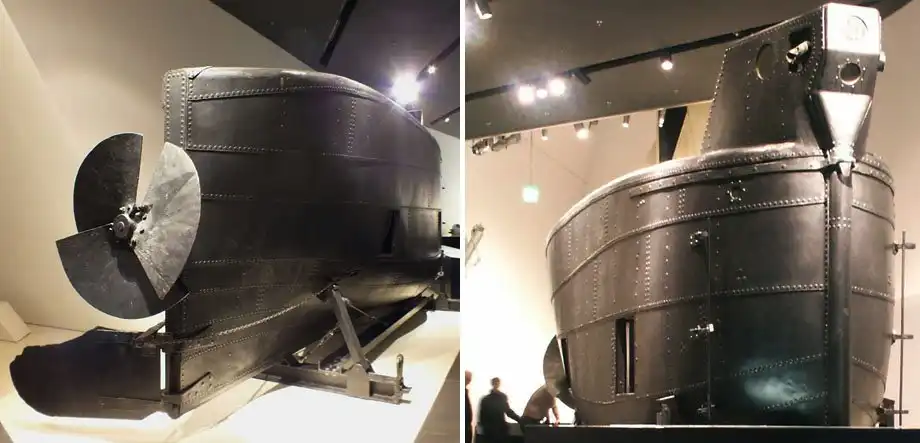

В 1856 году эта новая подводная лодка, названная "Зеетойфель" ("морской черт"), была построена и успешно испытана, но не в Германии, а в России. Однако это уже другая история. А "Брандтаухер" все-таки извлекли из-под воды, но произошло это только в 1887 году, при проведении работ по углублению Кильской гавани. Первенца германского подводного флота отреставрировали и выставили в Берлинском музее ВМФ, а потом перевезли в Дрезденский военно-исторический музей, где он стоит до сих пор.

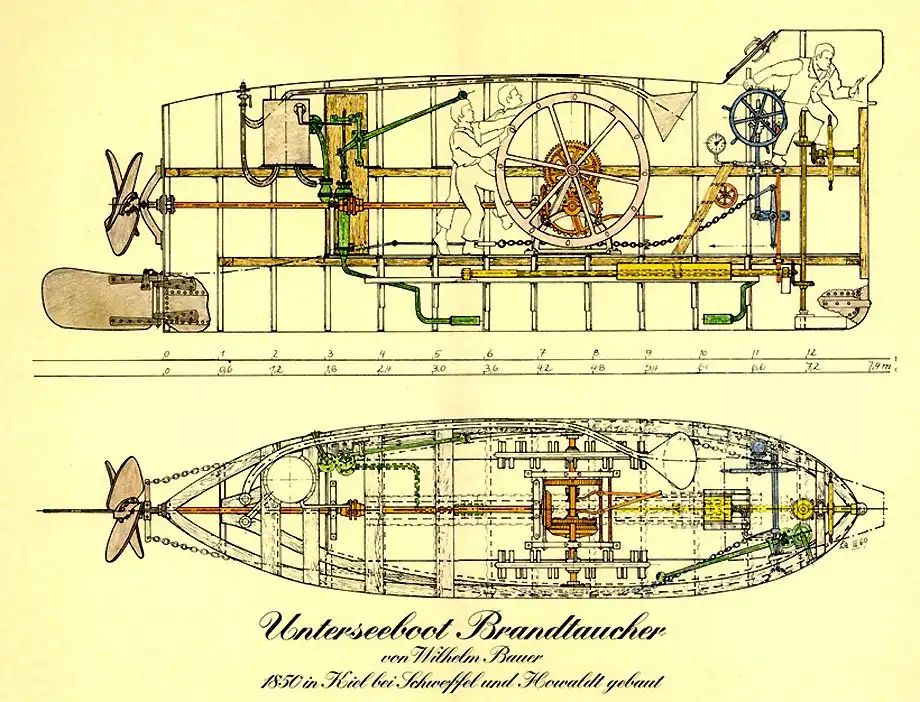

Чертежи "Брандтаухера", на которых хорошо видна вся его конструкция. Лодка с экипажем из трех человек приводилась в движение с помощью двух ручных воротов, передававших вращение на винт через шестеренчатый редуктор. Эта система позволяла развивать скорость до трех узлов, но - недолго, так как на максимальнм режиме работы "моторы" быстро уставали.
Коричневым цветом на схеме выделен деревянный каркас судна (обшивка выполнялась из клепаных железных листов толщиной 6 мм), желтым - система перемещения 500-килограмового балансировочного груза, с помощью которого менялся дифферент, синим - система управления рулем поворота, а зеленым - насосы и трубы для закачки и откачки водяного балласта.
Интересно, что на лодке не было балластных цистерн, а вода заливалась прямо в корпус, под деревянную палубу. Сзади виден бак-баллон для сжатого воздуха.
Причина аварии не совсем понятна. То ли в корпусе образовалась течь, то ли вышел из строя насос, откачивающий водяной балласт, то ли лодку, легшую на дно, присосало к грунту. К счастью, это произошло на небольшой глубине, и троим испытателям, среди которых был и сам Бауэр, удалось открыть входной люк и вынырнуть на поверхность. Поднимать субмарину не стали, так как Бауэр сразу приступил к разработке нового, более совершенного подводного судна.
В 1856 году эта новая подводная лодка, названная "Зеетойфель" ("морской черт"), была построена и успешно испытана, но не в Германии, а в России. Однако это уже другая история. А "Брандтаухер" все-таки извлекли из-под воды, но произошло это только в 1887 году, при проведении работ по углублению Кильской гавани. Первенца германского подводного флота отреставрировали и выставили в Берлинском музее ВМФ, а потом перевезли в Дрезденский военно-исторический музей, где он стоит до сих пор.
Чертежи "Брандтаухера", на которых хорошо видна вся его конструкция. Лодка с экипажем из трех человек приводилась в движение с помощью двух ручных воротов, передававших вращение на винт через шестеренчатый редуктор. Эта система позволяла развивать скорость до трех узлов, но - недолго, так как на максимальнм режиме работы "моторы" быстро уставали.
Коричневым цветом на схеме выделен деревянный каркас судна (обшивка выполнялась из клепаных железных листов толщиной 6 мм), желтым - система перемещения 500-килограмового балансировочного груза, с помощью которого менялся дифферент, синим - система управления рулем поворота, а зеленым - насосы и трубы для закачки и откачки водяного балласта.
Интересно, что на лодке не было балластных цистерн, а вода заливалась прямо в корпус, под деревянную палубу. Сзади виден бак-баллон для сжатого воздуха.
