Было задание сделать наливайку компактного размера, такую, какую можно поставить на стол. Устройство получилось размером 290Х300Х520 миллиметров. Вес около шести килограммов.
©
Было задание сделать наливайку компактного размера, такую, какую можно поставить на стол. Устройство получилось размером 290Х300Х520 миллиметров. Вес около шести килограммов.
Насос, главная часть.

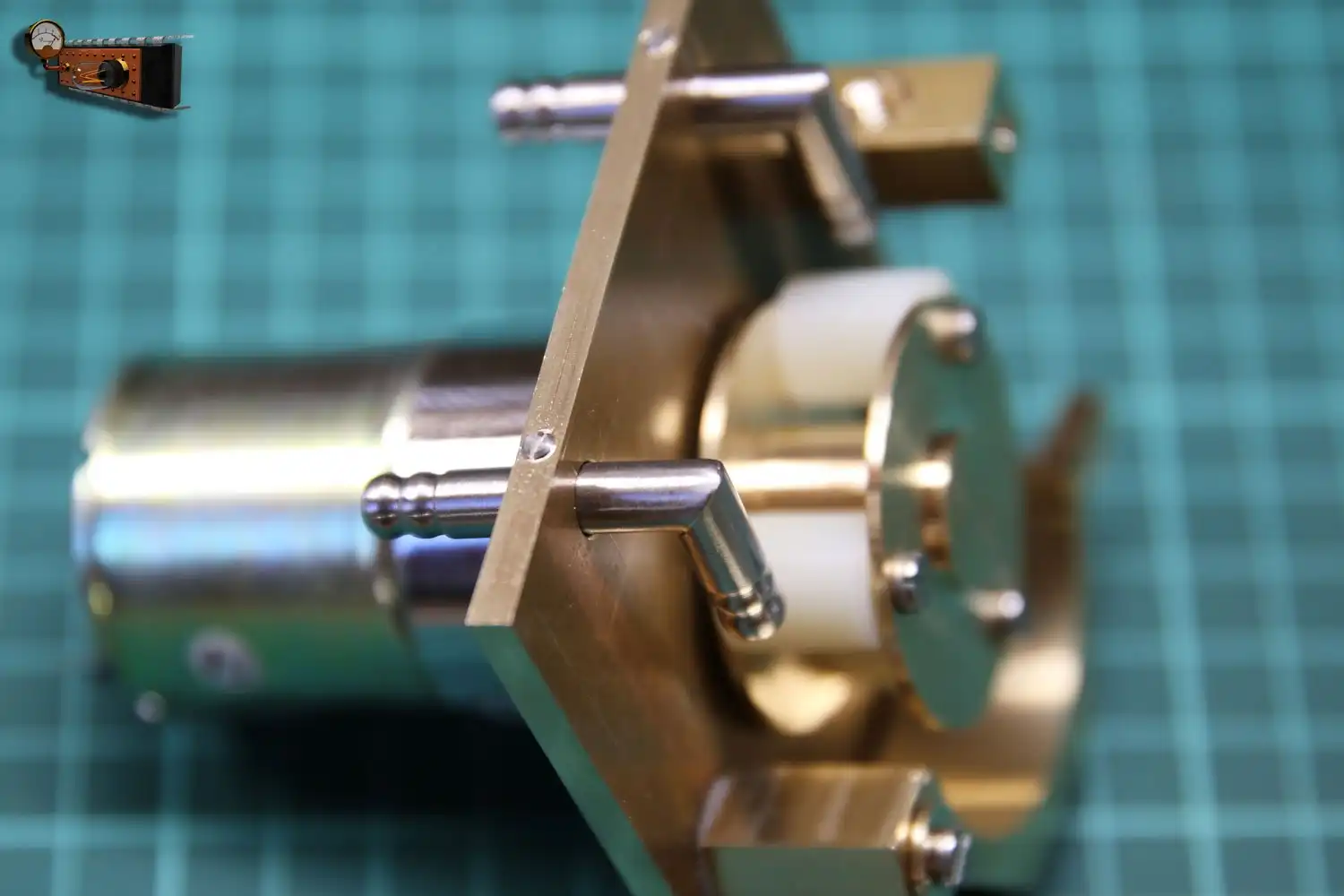

Трубки подключаются под прямым углом к плоскости насоса. Для этого делаю Г-образные трубки из нержавеющей стали. Для пайки под прямым углом в шамотном кирпиче профрезеровал два углубления.

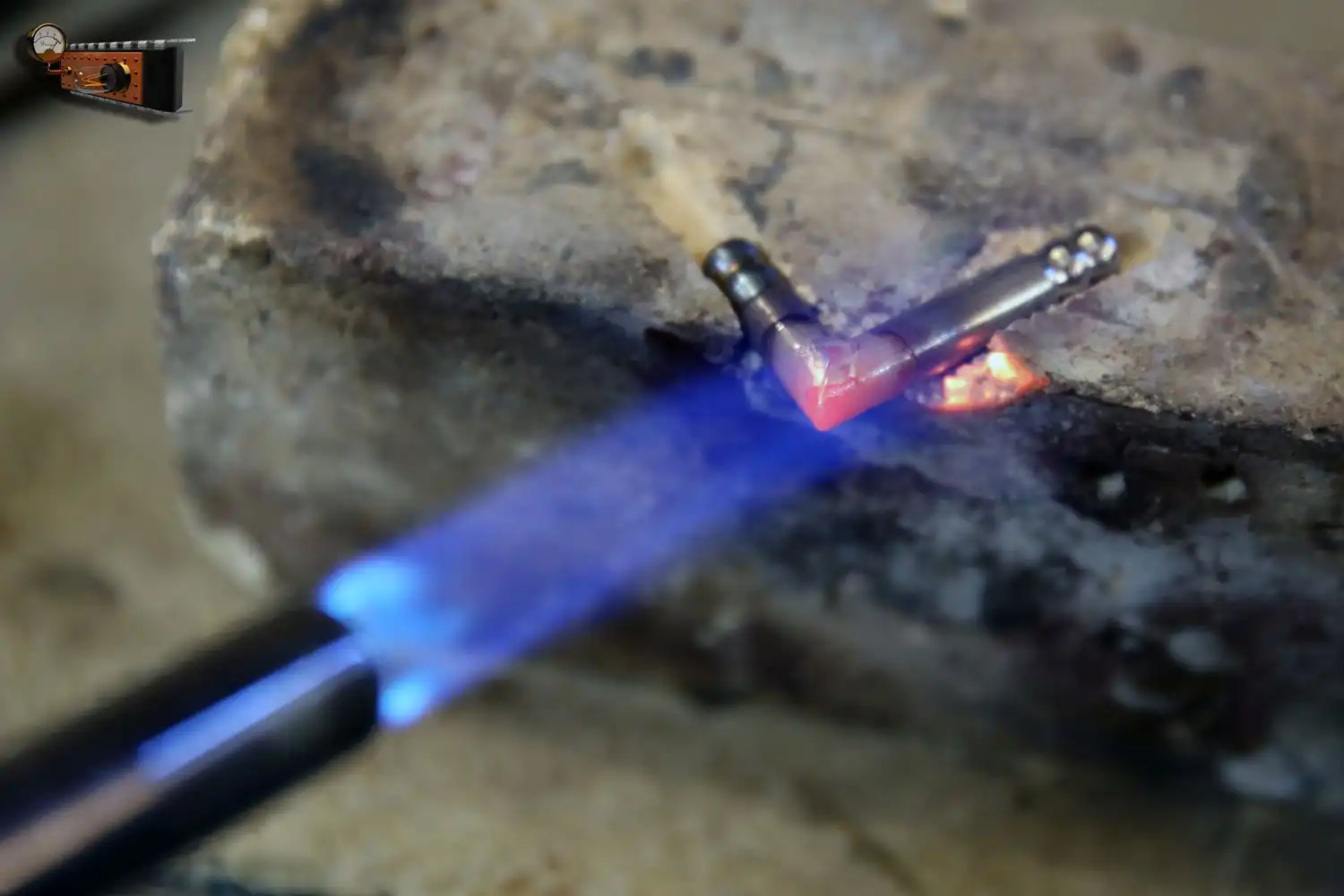

Пайку произвожу серебряным припоем.
После пайки шлифую поверхность патрубков.

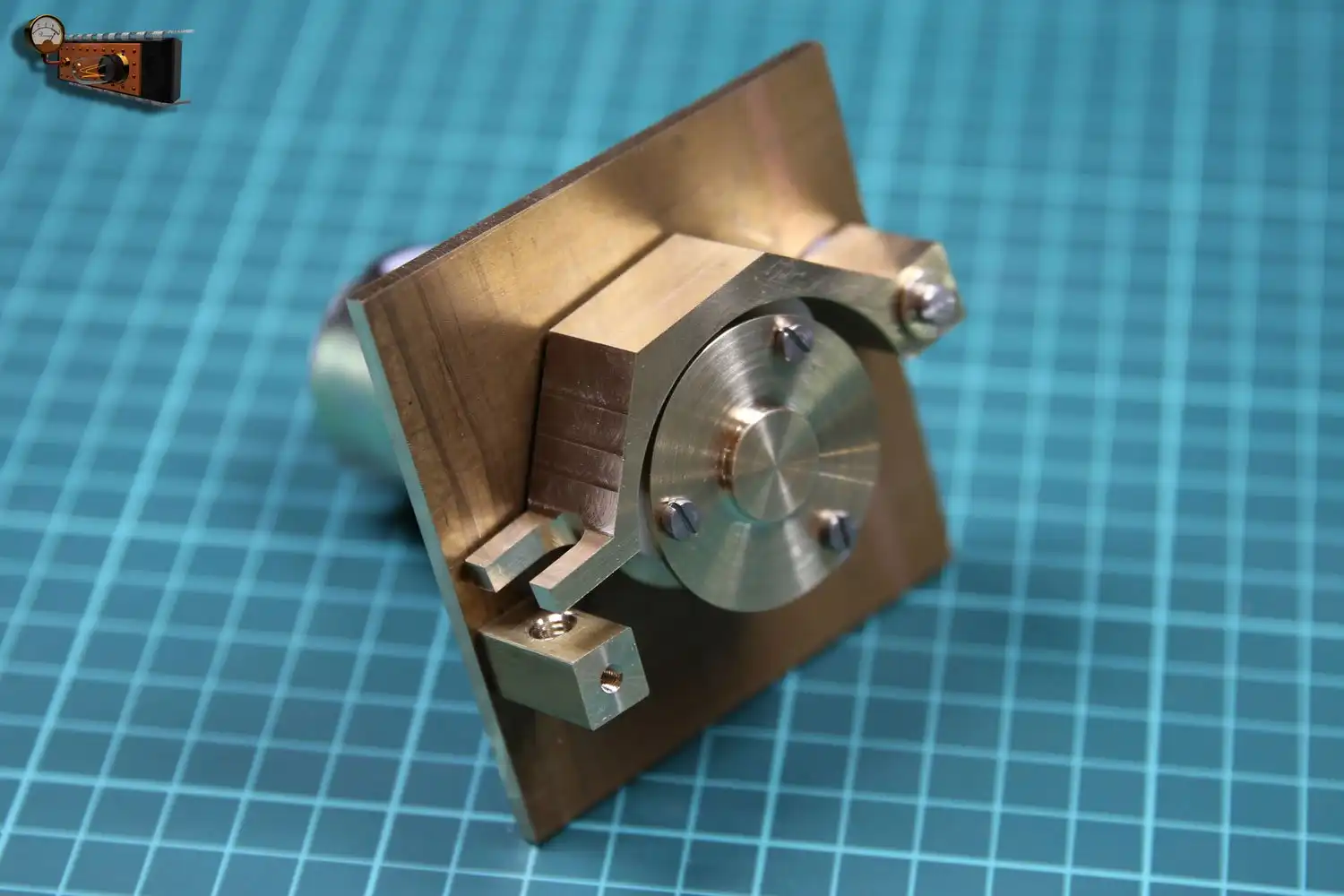

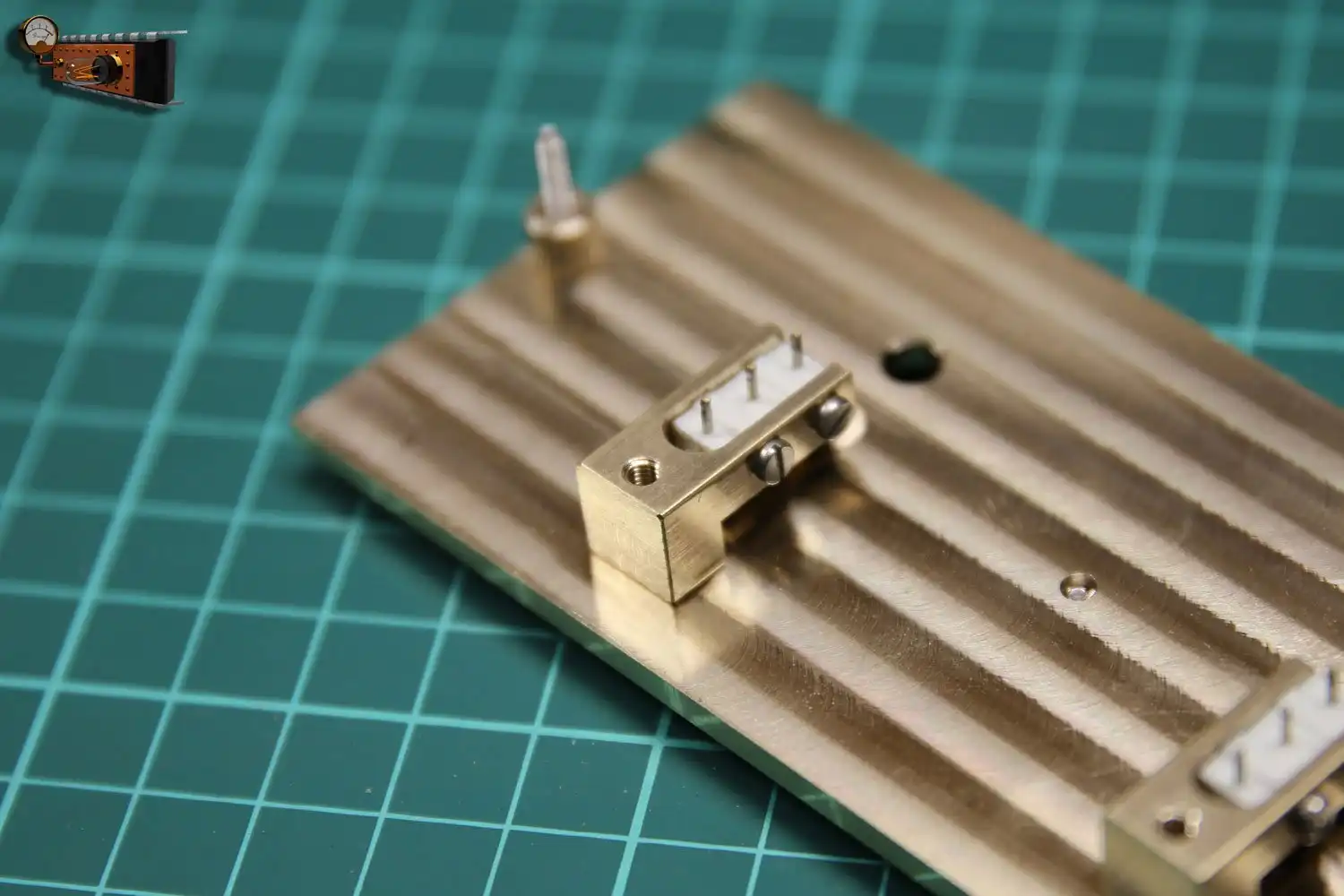

Патрубки крепятся в плате насоса с помощью небольших винтов.

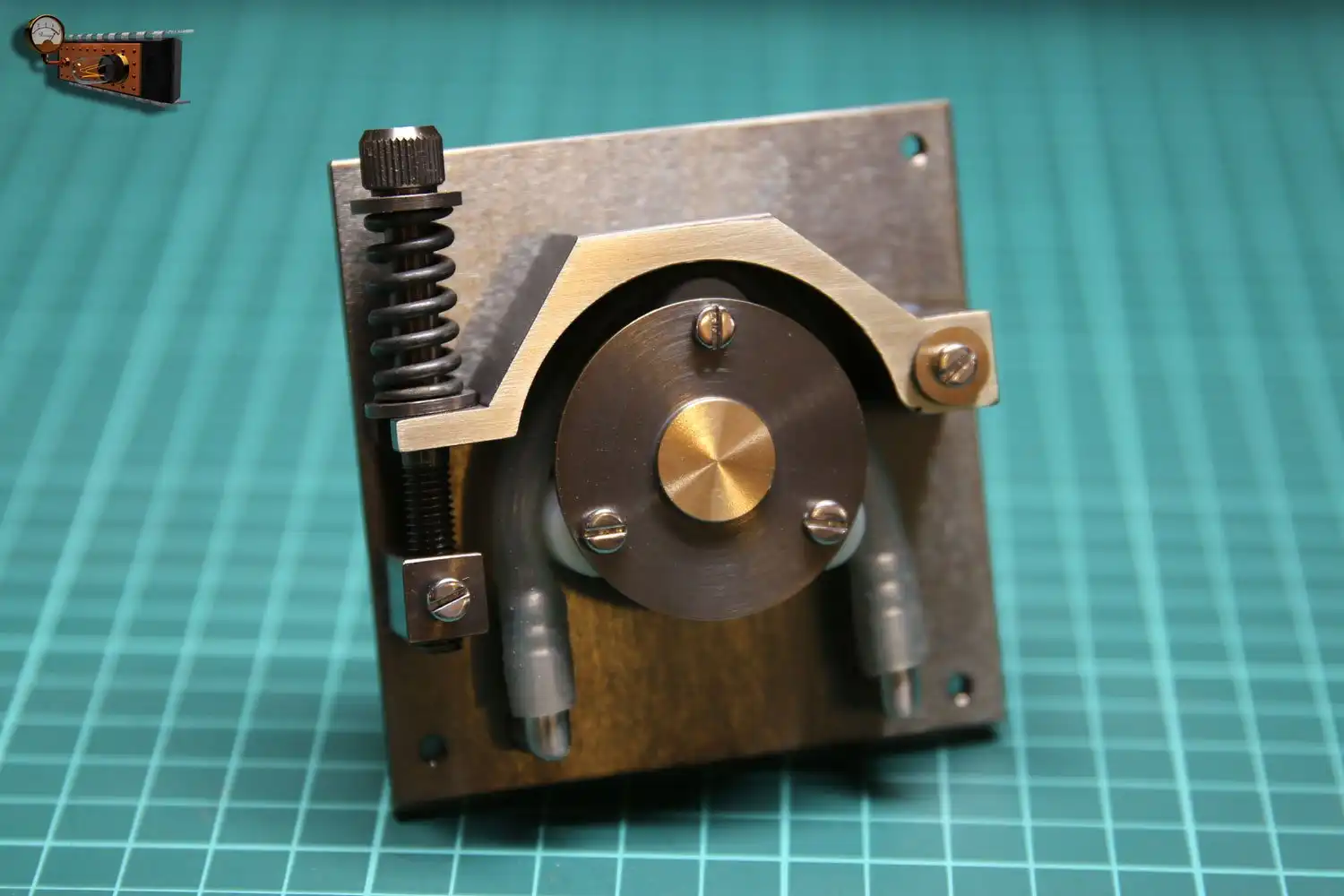

Вот насос и готов!

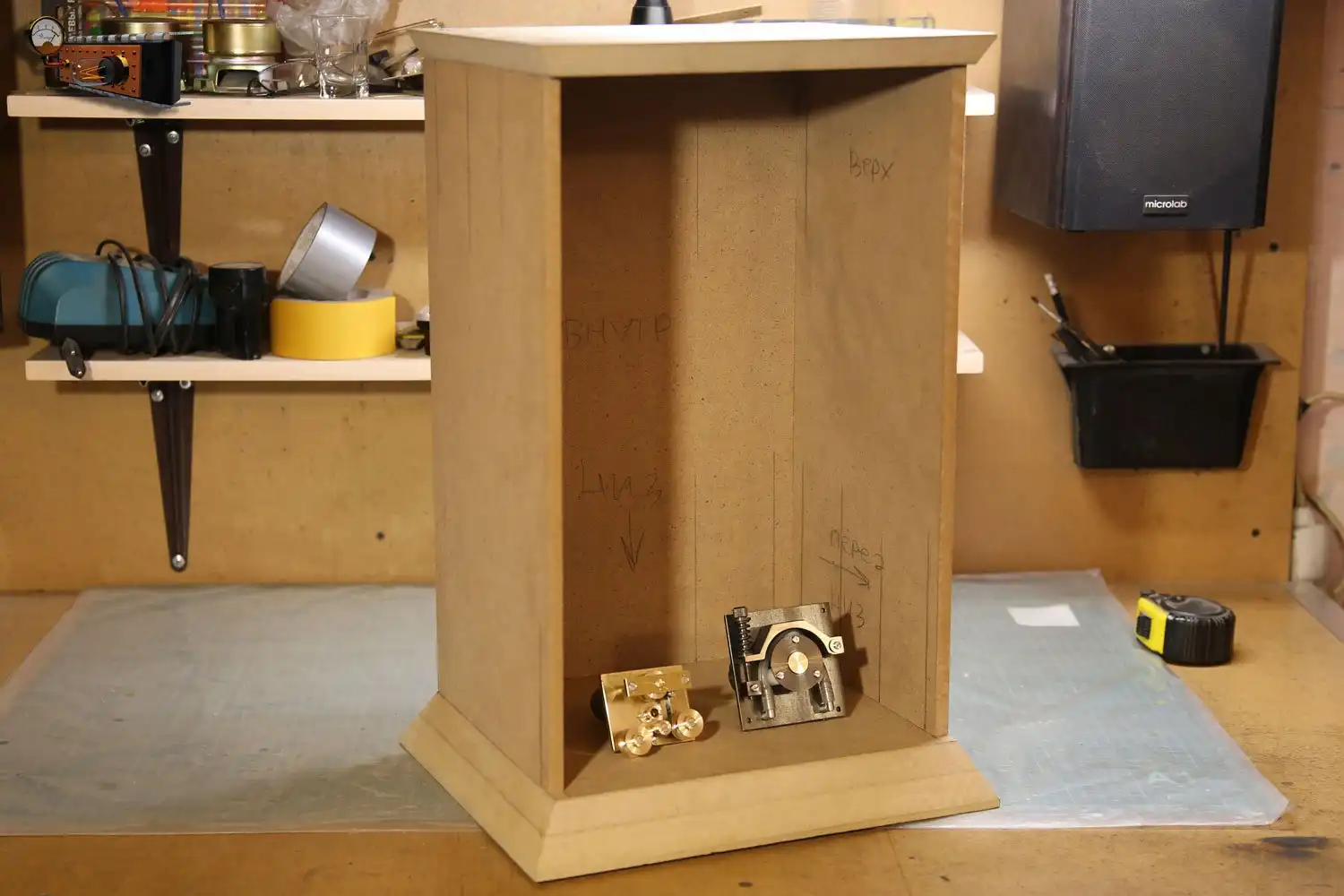

Пока я ковырялся с насосом, Кирилл сделал заготовку для корпуса.
Далее делаю каретку для перемещения крана. Для реализации этого проекта попросил Тимофея Носова переписать прошивку так, чтобы после завершения цикла кран возвращался на начальную позицию.

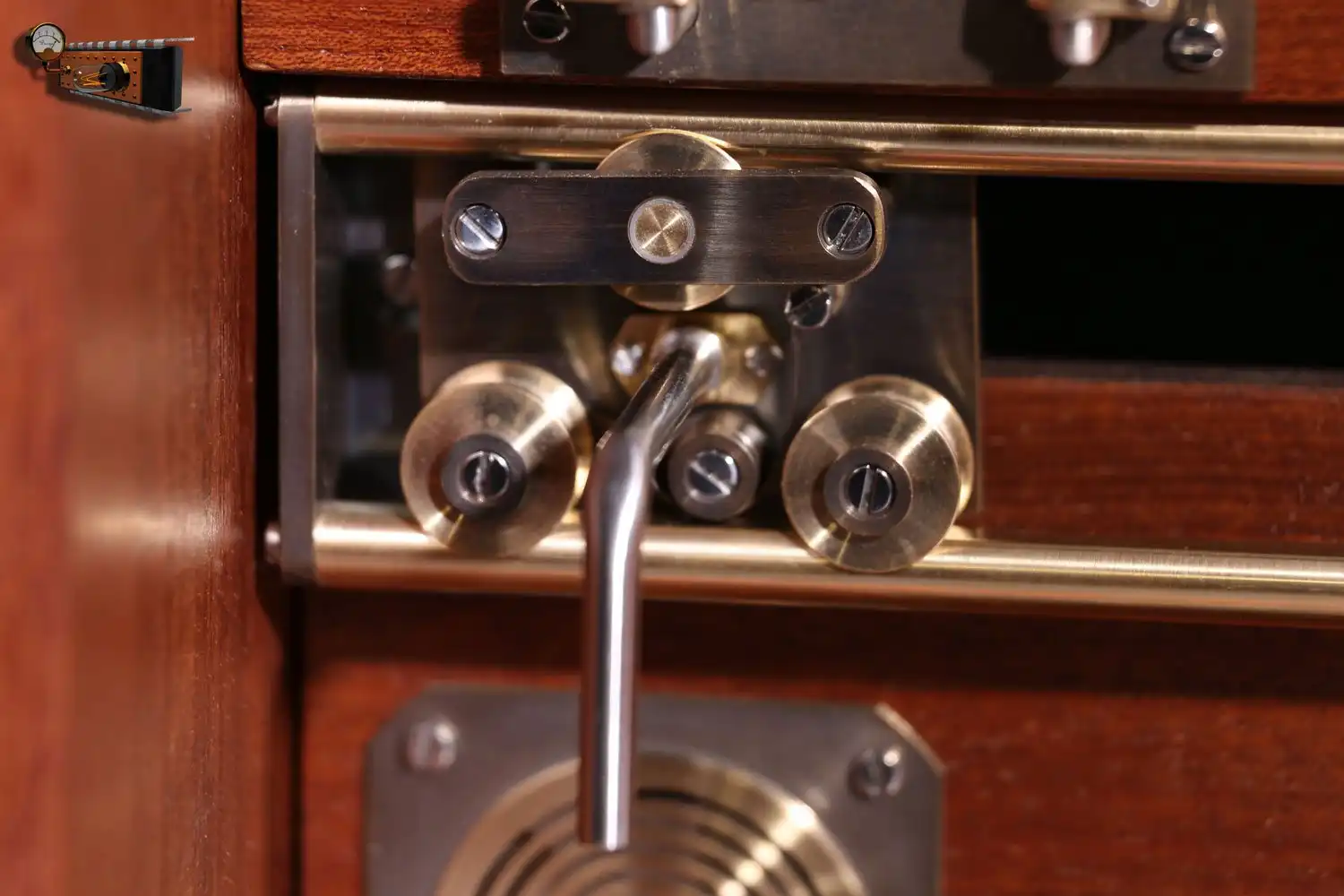

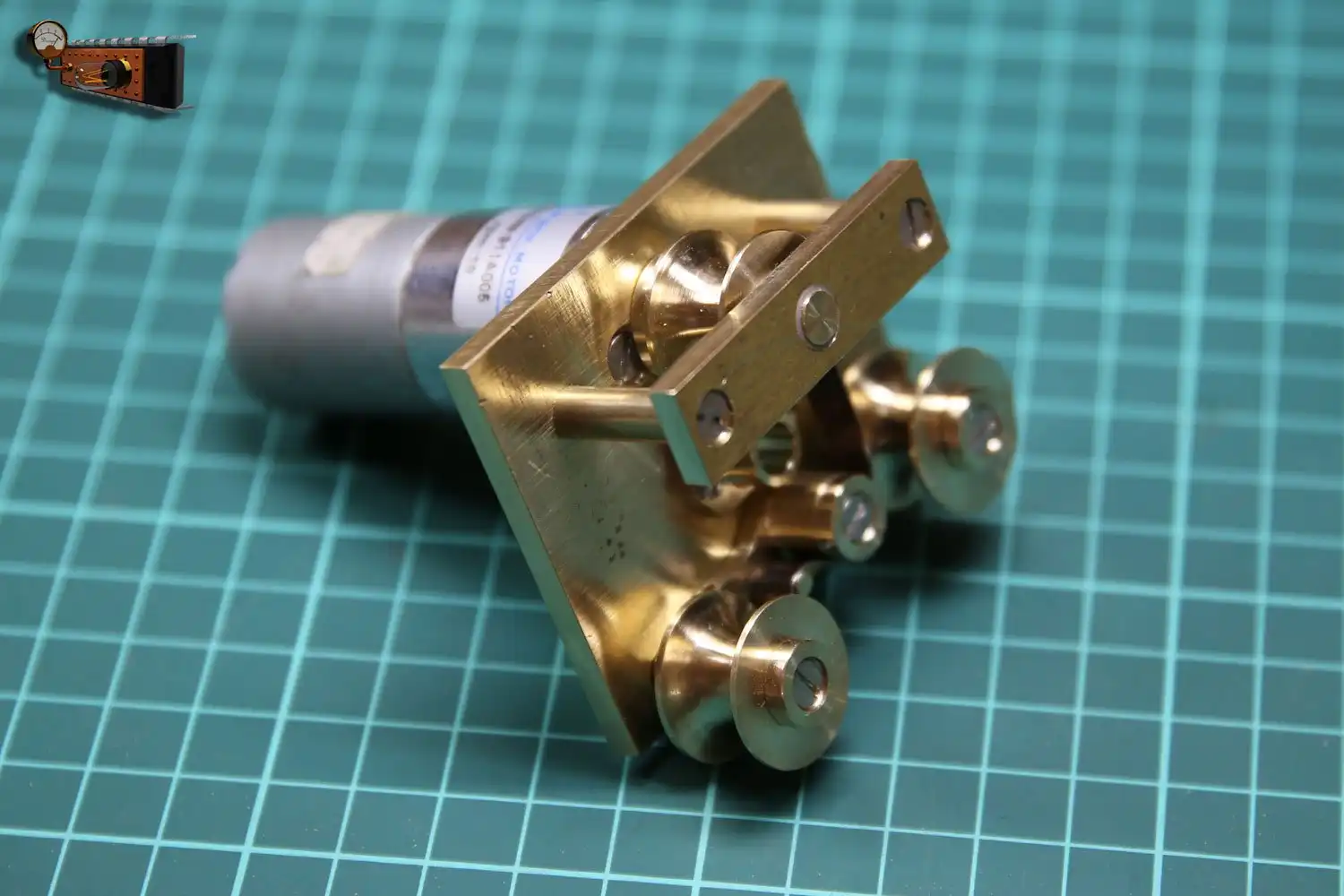

Каретка имеет один ведущий и два прижимных ролика, один из прижимных роликов расположен на подвижной подпружиненной кулисе, это позволяет каретке не терять сцепление с направляющими.
Каретка имеет один ведущий и два прижимных ролика, один из прижимных роликов расположен на подвижной подпружиненной кулисе, это позволяет каретке не терять сцепление с направляющими.

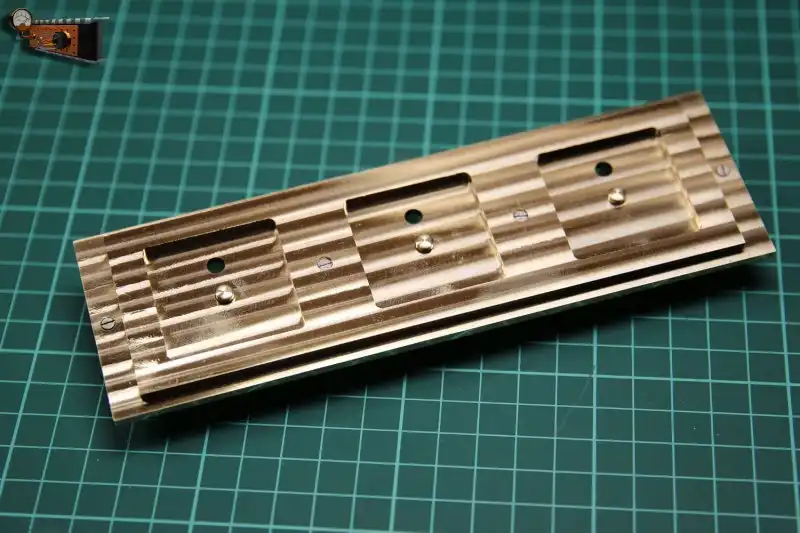

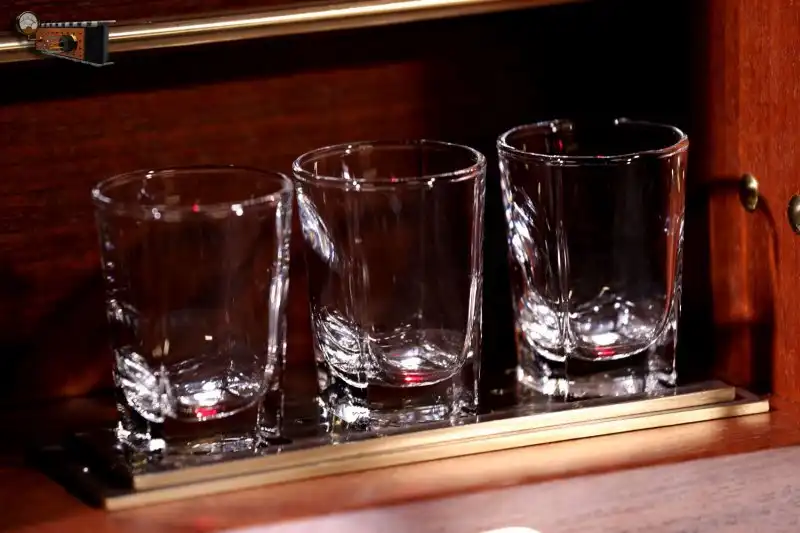

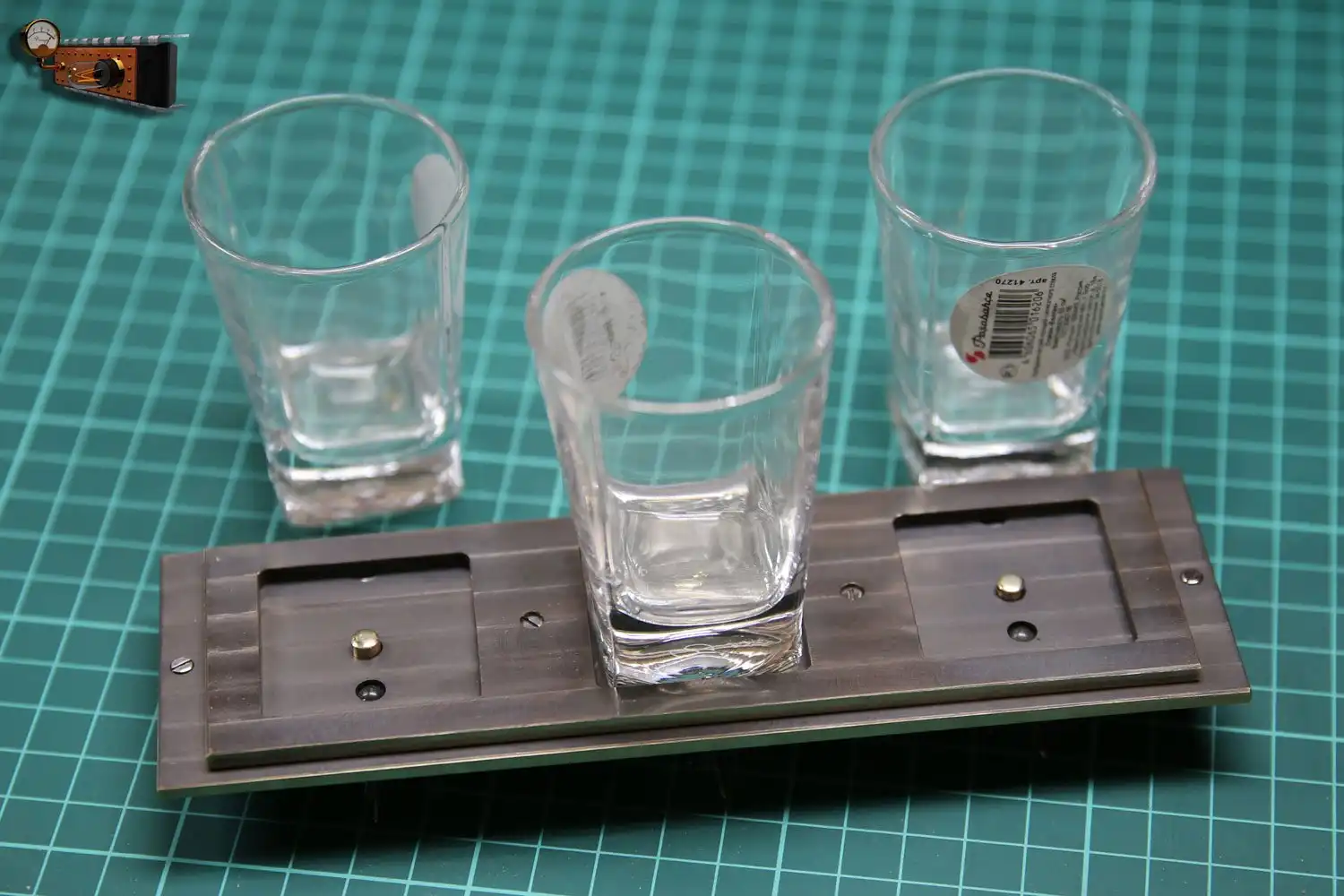

Рюмки будут ставится на подставку с гнёздами, её делаю из листовой латуни.
В нижней части располагаются концевые выключатели и светодиод подсветки.

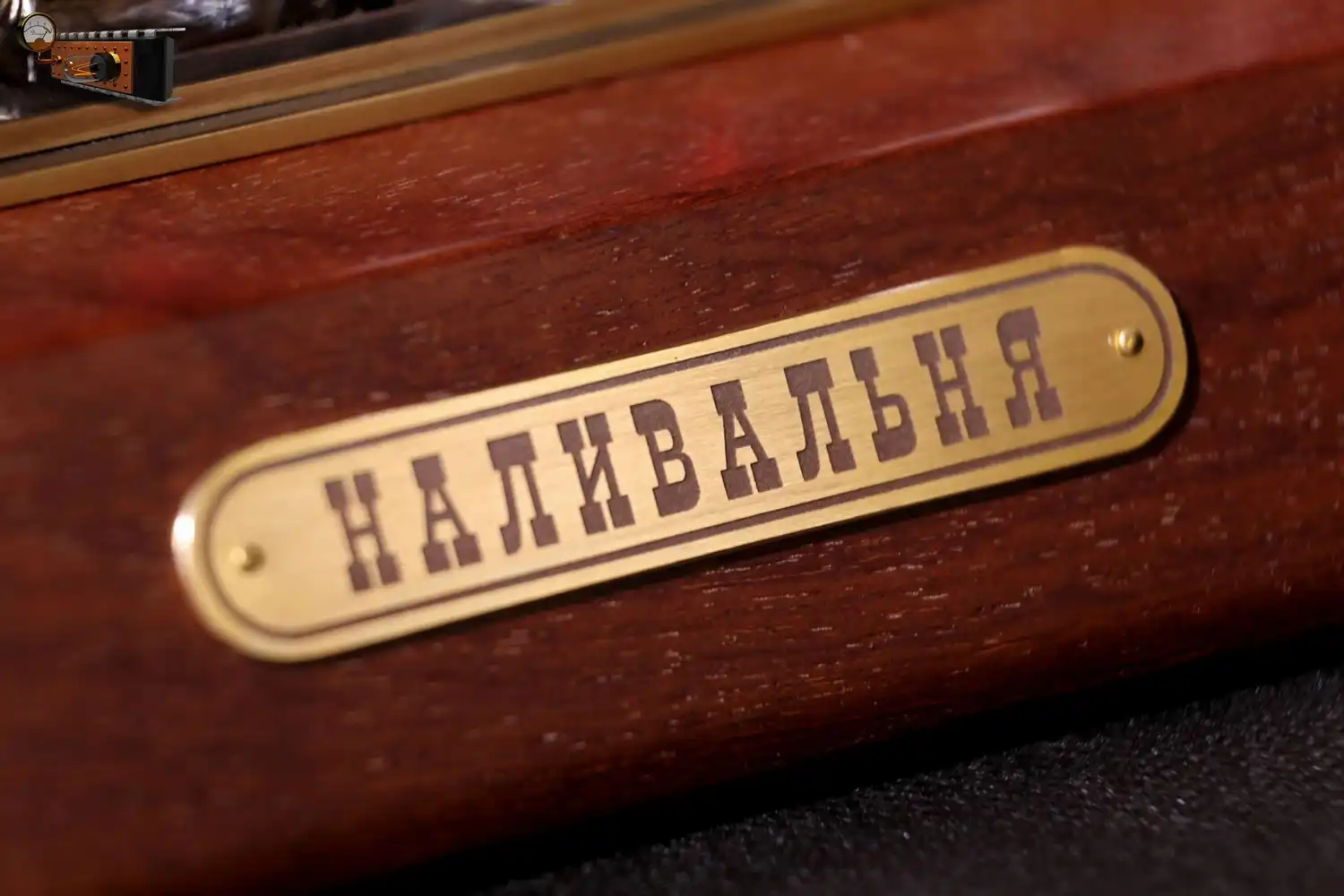

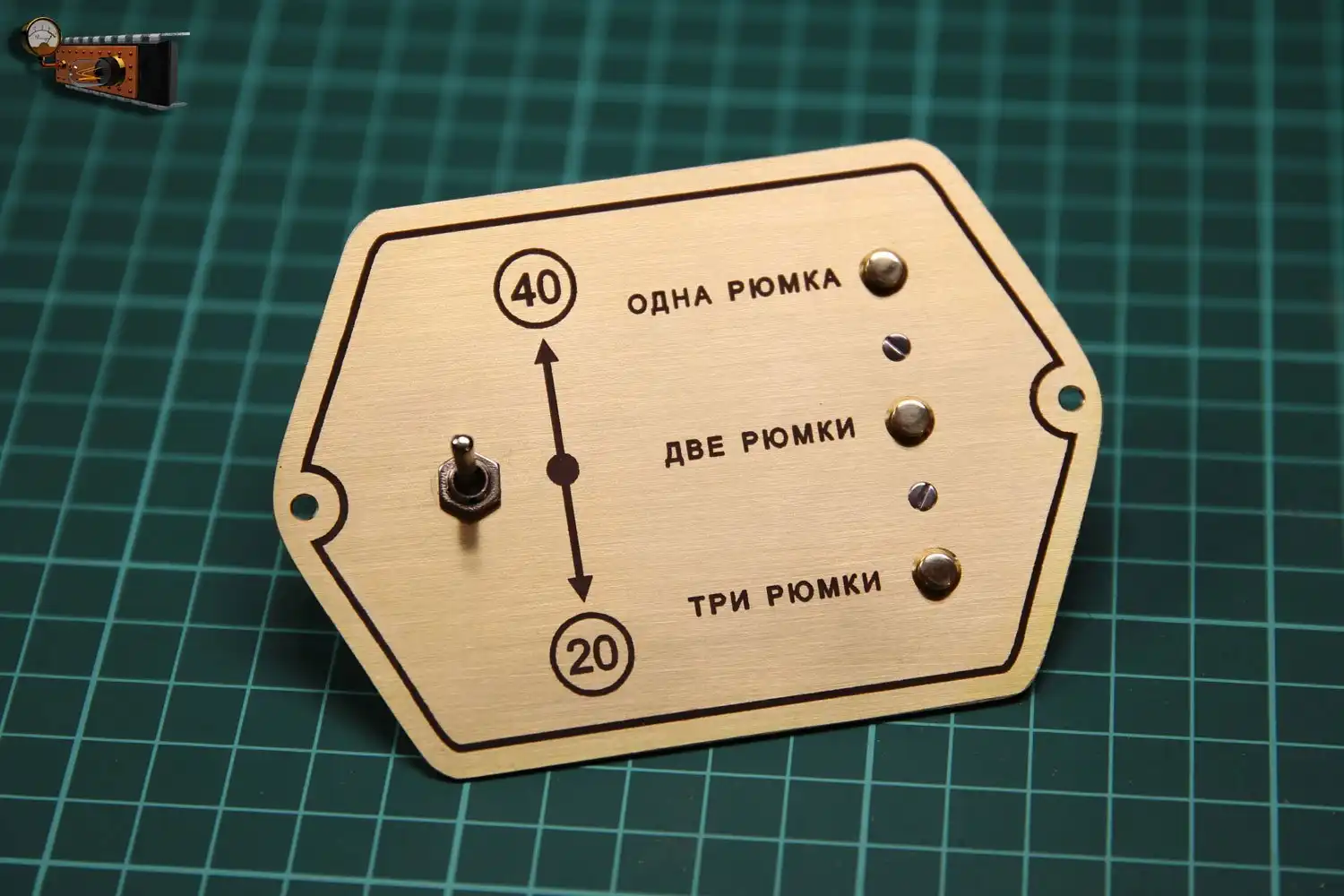

Потом вытравливаю шильдик панели управления.

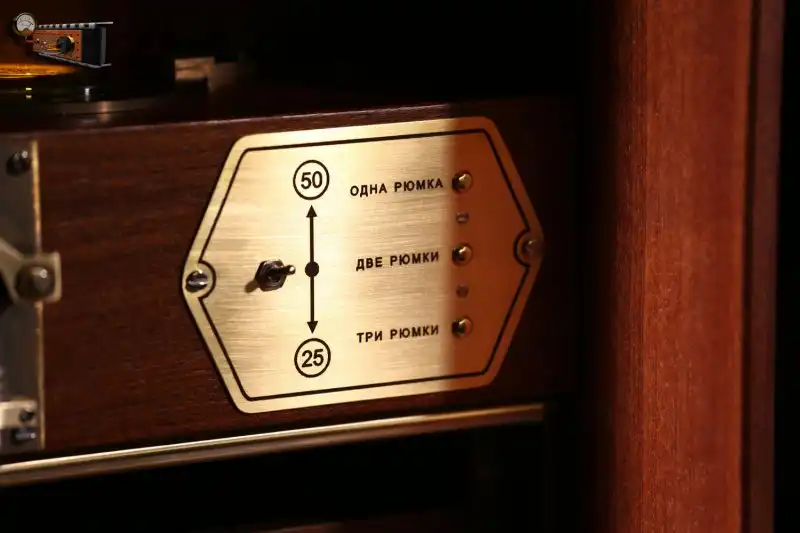

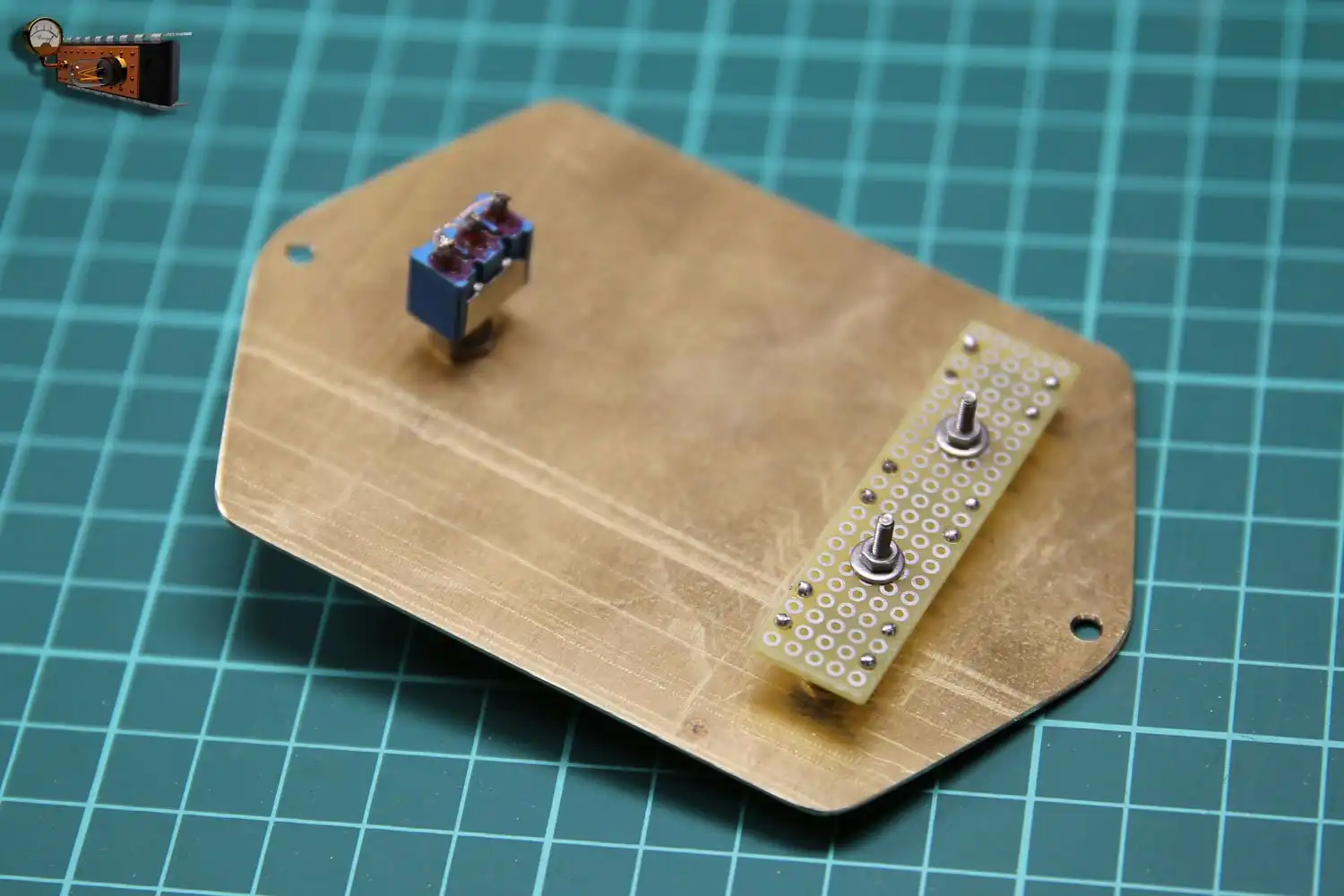

На его обратной стороне устанавливаю плату с кнопками и тумблер.

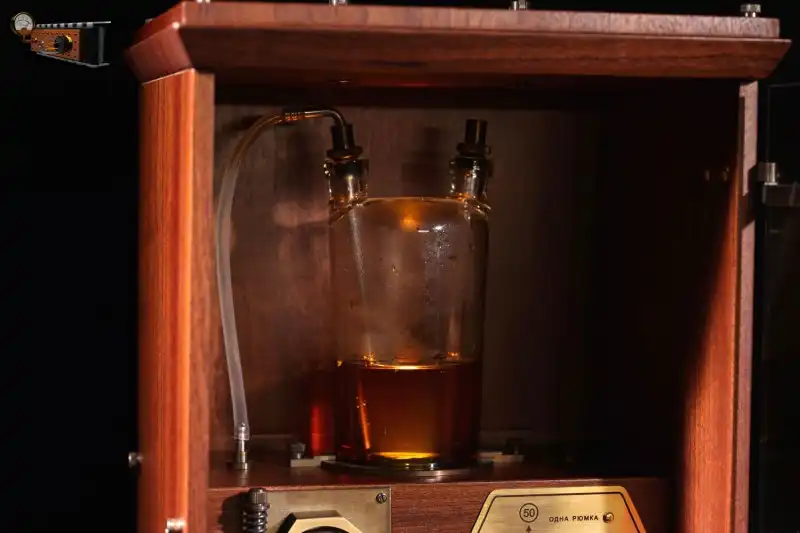

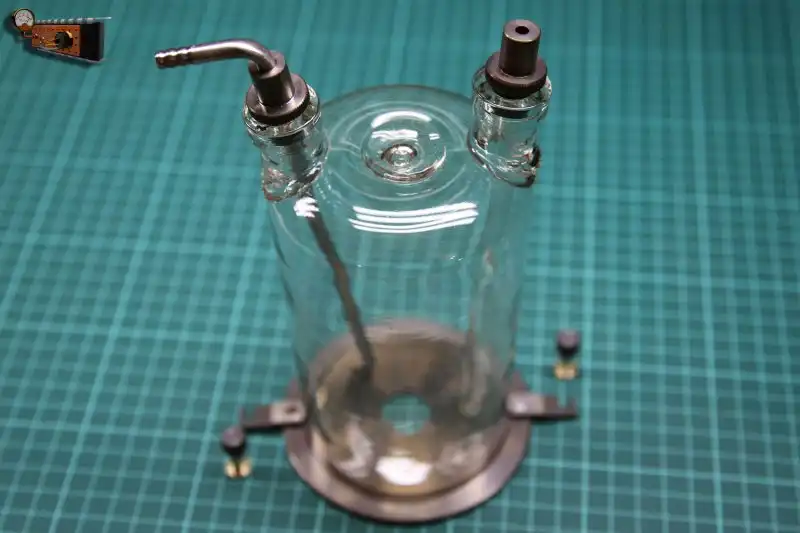

Ёмкость для спиртных напитков делаю из двугорлой химической посудины.
Одна трубка является заборной, а вторая дренажной.
Одна трубка является заборной, а вторая дренажной.

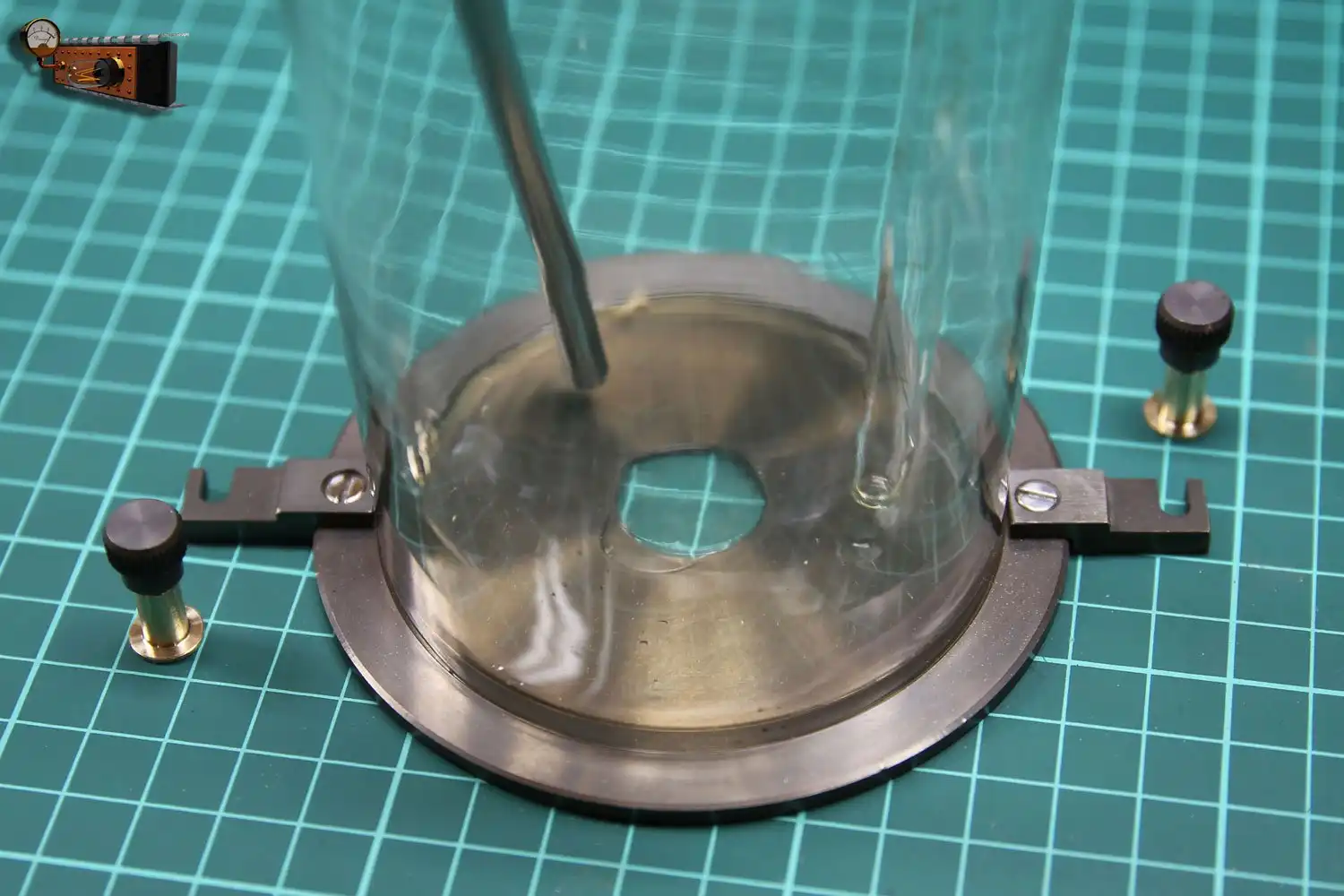

Крепление бутылки к корпусу осуществляется двумя декоративными винтами.

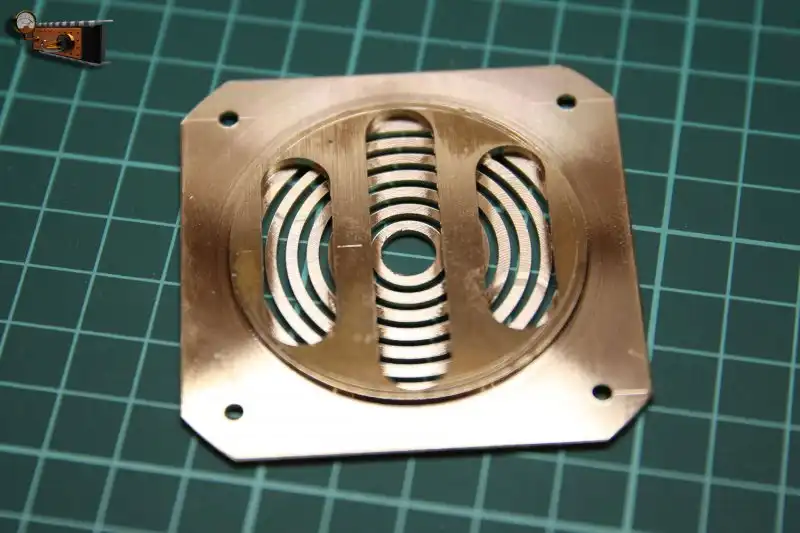

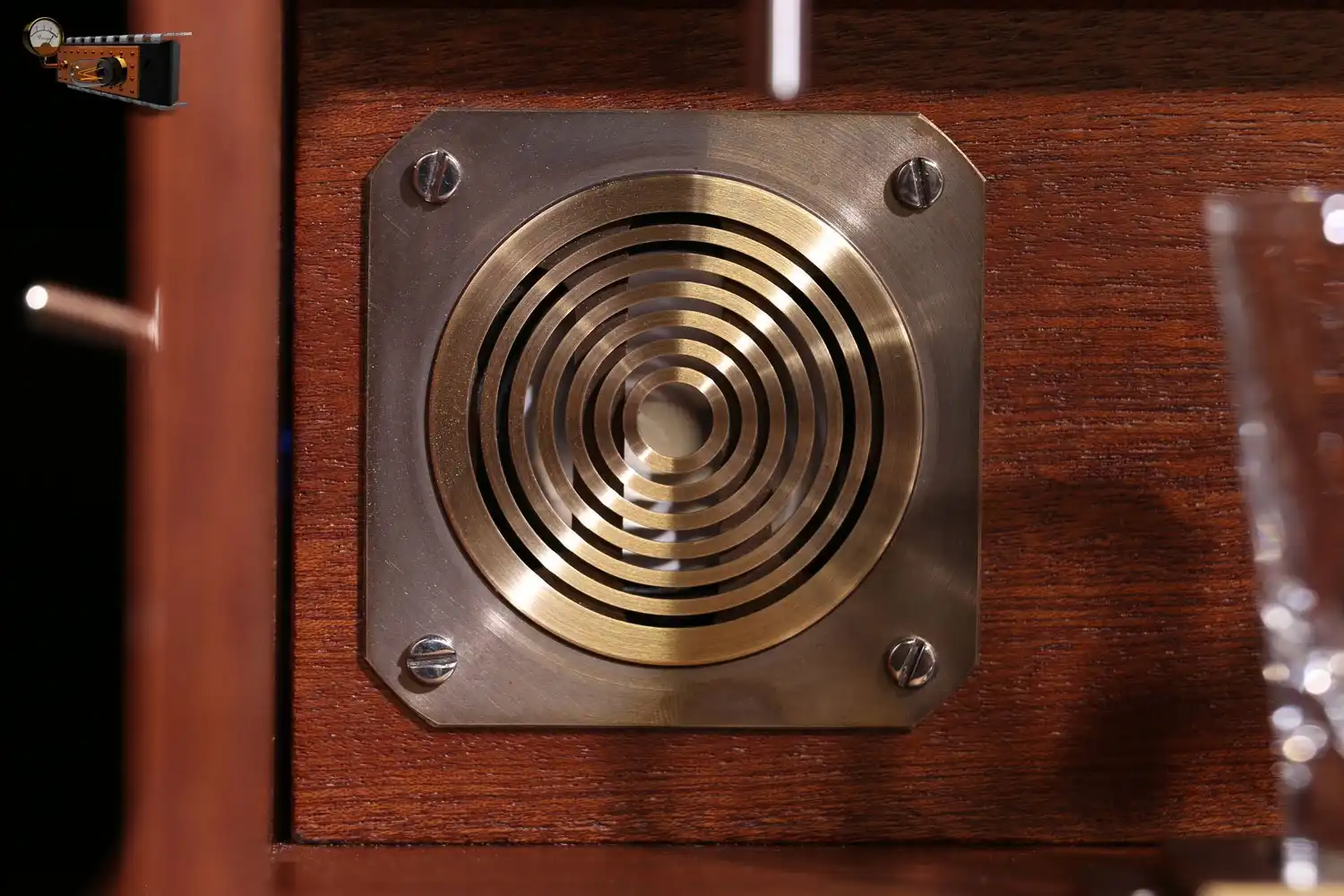

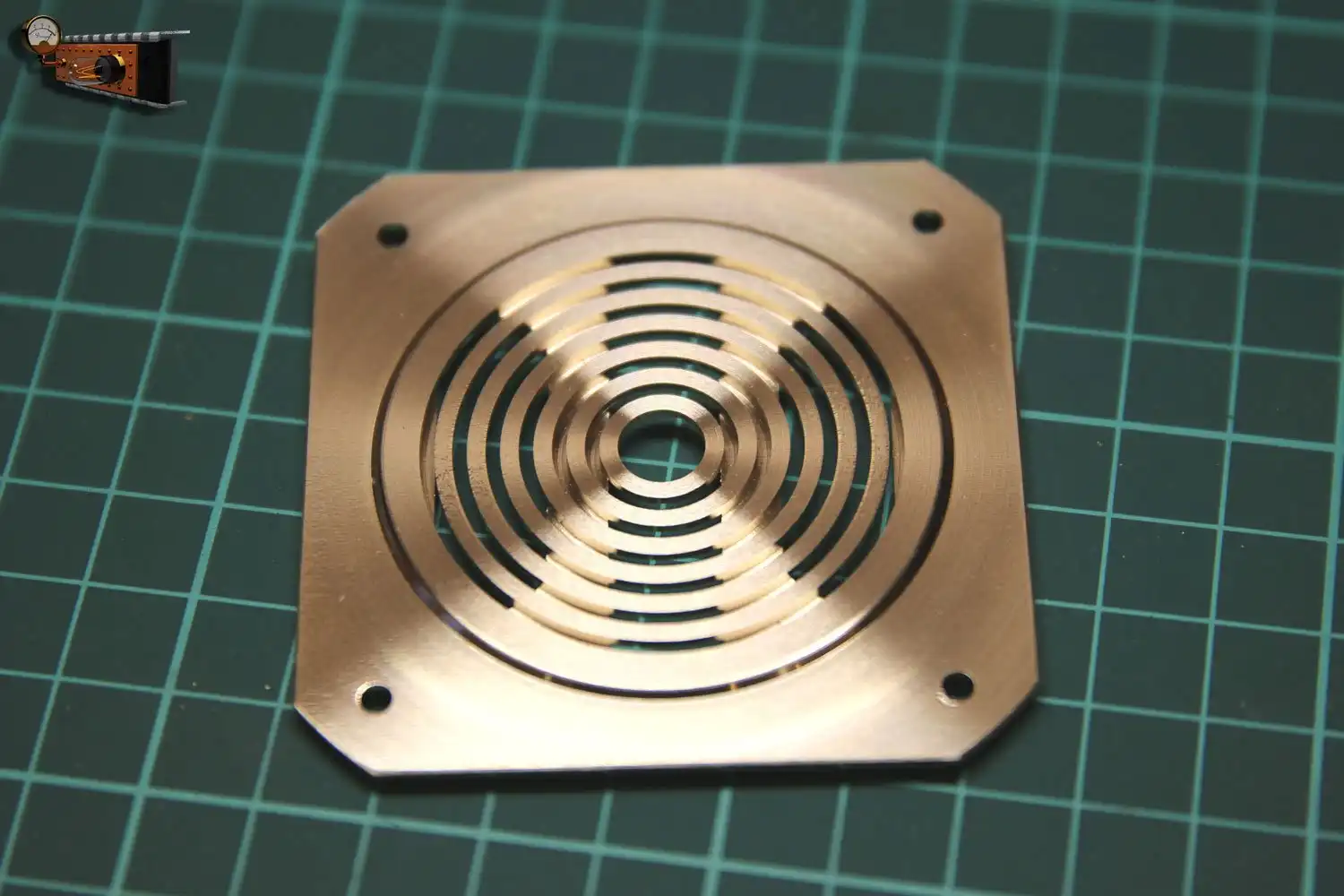

Далее сделал декоративную решётку для динамика.
Подставку под рюмки решил не шлифовать, рисунок от фрезы оказался довольно красив.

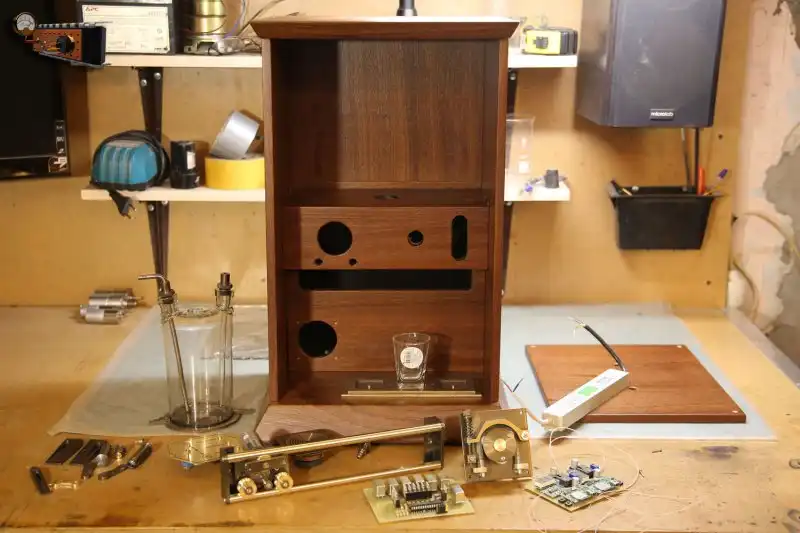

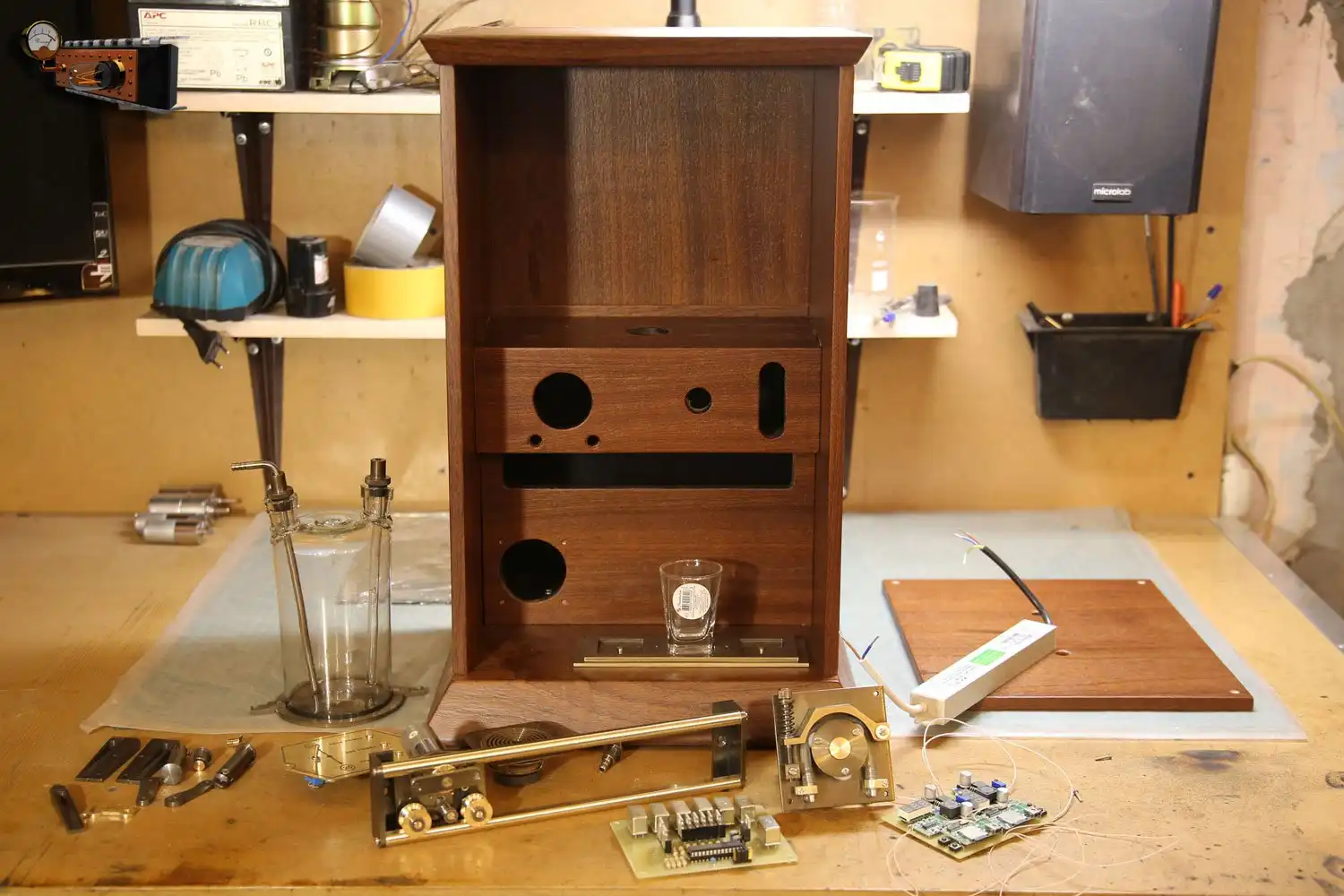

А вот и подоспел корпус!

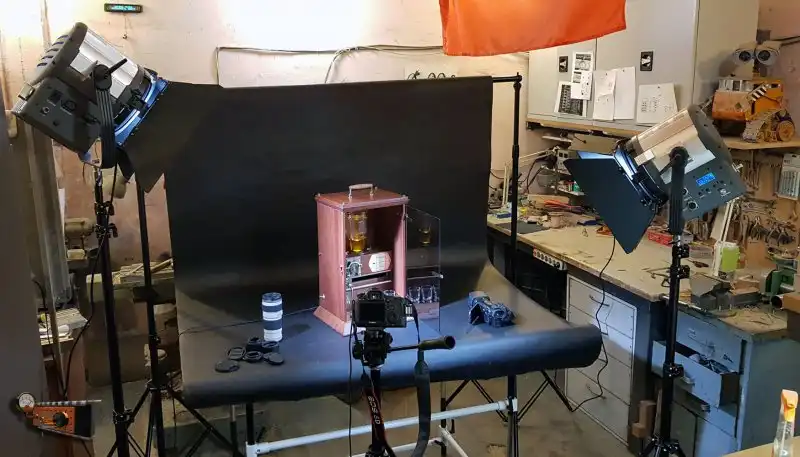

Осталось теперь только всё это собрать и сфотографировать!

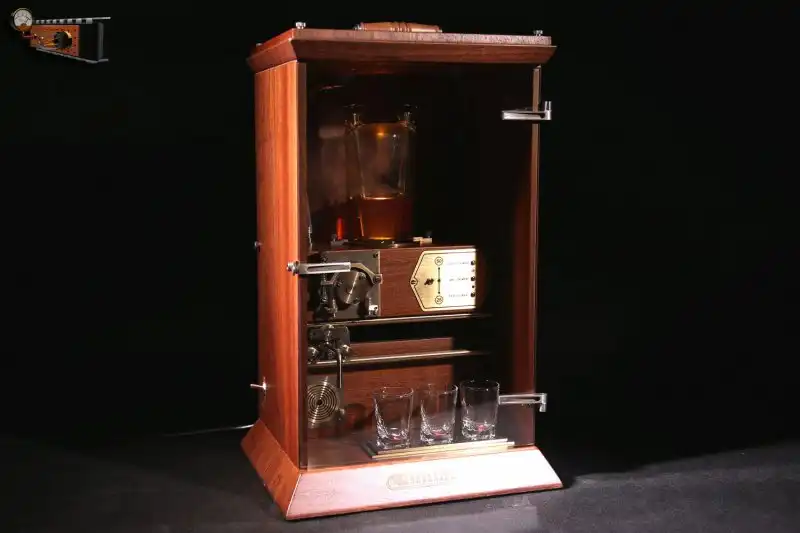

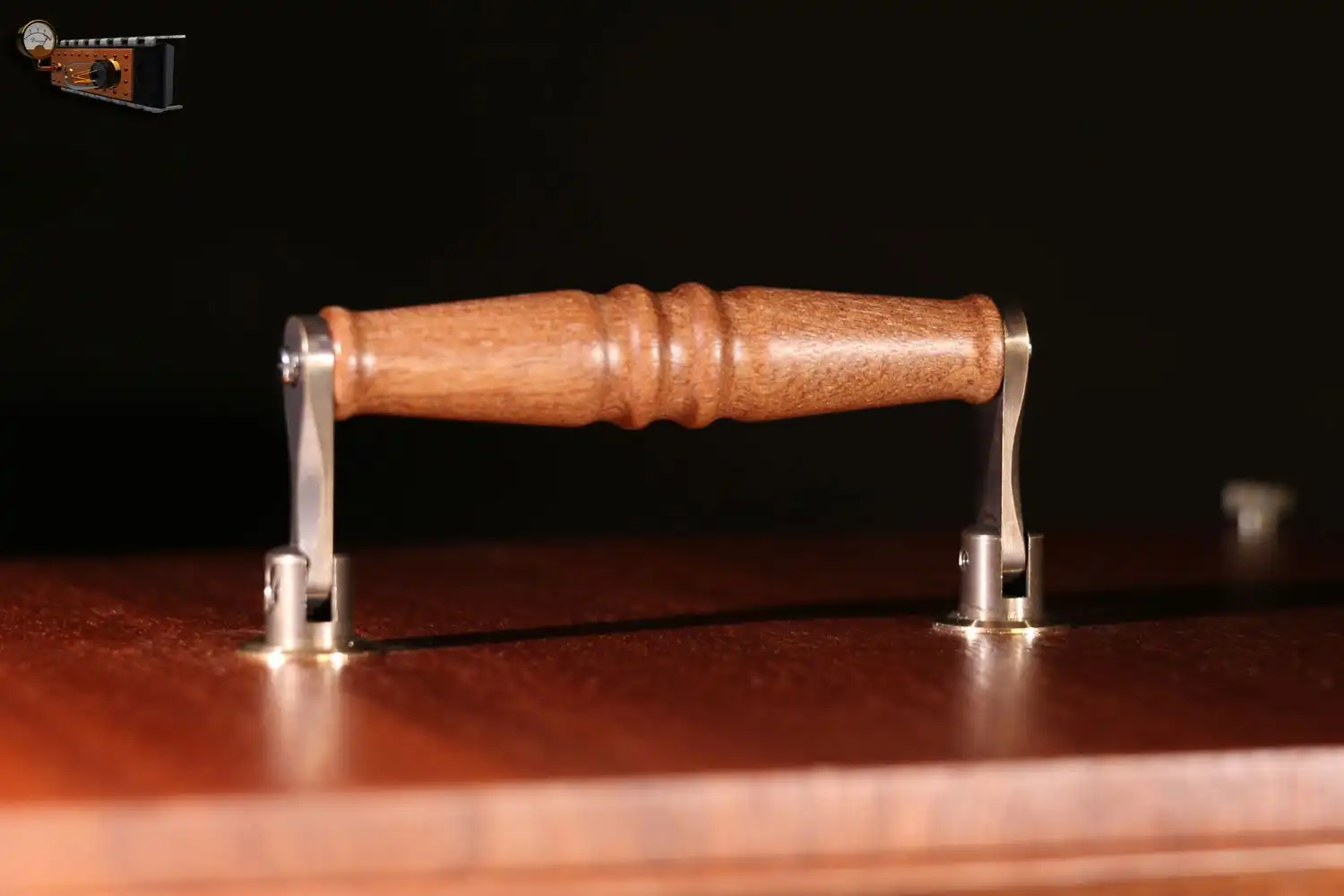

Финальные снимки.
©
