Летающий авианосец

Конструктор «самолета-звена» В.С.Вахмистров

Знал ли военный инженер Вахмистров об этих зарубежных опытах? Конечно, знал. Владимир Сергеевич закончил Академию Воздушного Флота и работал в авиационном научно-испытательном институте. У него родилась мысль соединить двухмоторный бомбардировщик ТБ-1, только что созданный знаменитым авиаконструктором Туполевым, с двумя истребителями.

Они должны были стоять на крыльях бомбардировщика, прикрепленные специальными замками. Доставленные в тыл противника, истребители отцеплялись бы и становились защитниками бомбардировщика, а на свою базу возвращались своим ходом.

В июне 1931 года смелый план Вахмистрова был утвержден командованием, и работа над созданием самолета-звена, как стал называться крылатый авианосец, закипела. «Молодежная конструкторская группа, — вспоминала дочь Вахмистрова, — работала не разгибая спин, и уже в декабре 1931 года летающий авианосец оторвался от земли». Произошло это на одном из подмосковныхе аэродромов. Для выполнения первого полета были отобраны самые опытные летчики: Адам Залевский — командир экипажа, Андрей Шарапов — второй пилот бомбардировщика, Валерий Чкалов и Александр Анисимов — пилоты прицепленных истребителей.

И вот наступил этот знаменательный день, 31 декабря 1931 года. «Не только экипаж самолета-звена, весь летный и инженерный состав Института не скрывал своего волнения, — вспоминал известный летчик-испытатель Петр Стефановский. — Решалось: получит ли идея Вахмистрова путевку в небо или ей уготована судьба стать лишь одним интересным экспериментом».



В воздух поднялись нормально. И тут произошло ЧП, чрезвычайное происшествие. На высоте 1000 метров истребители отцепились от носителя, но не совсем удачно. Правый И-4 ударил колесом крыло ТБ-1, пробив обшивку. Требовалось, чтобы на заданной высоте пилот истребителя первым открыл задний, хвостовой, замок истребителя, и лишь после этого из кабины самолета-носителя следовало открыть передние замки. Но Шарапов, летчик бомбардировщика, поторопился и опередил Чкалова! До катастрофы оставались секунды. Но Чкалов не растерялся, мгновенно освободил свою машину, снялся с крыла и улетел. Другой истребитель отцепился нормально.

Из докладной записки народному комиссару по военным и морским делам:

«3 декабря 1931 года на Монинском аэродроме производилось первое и вполне успешное испытание в полете «Самолета-Звена», построенного к 14-й годовщине Октябрьской Революции.

Таких самолетов до сего времени ни у нас, ни за границей не было. «Самолет-Звено» является осуществлением оригинальной и смелой мысли…»

Будущий маршал М.Н. Тухачевский так оценил произошедшее событие:

«Это крупнейшее изобретение. Надо сделать расчет на самолет ТБ-3 с радиусом 800–1200 километров, с тем чтобы учесть общую эффективность «Звена».

И эффект проявился, но не через год или два, а спустя десять лет, в самом начале Великой Отечественной войны. Но об этом чуть позже.

После доработки конструкции в апреле 1932 года испытания повторили и после их завершения хотели даже построить небольшую серию воздушных «авианосцев».

В варианте «Звено-1а» на крыле ТБ-1 вместо И-4 расположили пару И-5. Испытания проводили в сентябре 1933 года. ТБ-1 пилотировал П.М. Стефановский, а истребители – К.К. Коккинаки и Лагутин.

Возможности «Самолета-Звена» подтвердились, когда в ходе войсковых испытаний имитировали воздушный налет на Киев. На подходе к городу с него стартовали истребители сопровождения, прикрывавшие авиаматку вплоть до полигона, где было выполнено учебное бомбометание. Но дальше опытов дело не пошло. ТБ-1 морально устарел, и эксперименты продолжили на четырехмоторном ТБ-3.

ТБ-3 с двумя истребителями И-16 под крыльями «Звено-СПБ» на испытаниях в НИИ ВВС, 1938 г.

Аэродромные остряки в шутку называли испытания строенного самолета «цирком Вахмистрова». Действительно, опыты напоминали рискованный цирковой аттракцион. Однажды в полете истребитель Владимира Коккинаки не смог отделиться от крыла: заел хвостовой замок. Бомбардировщиком управлял Стефановский. Он принял решение садиться с двумя истребителями на крыльях. Никто еще такого не делал. Риск был огромный. Но сели благополучно.

АНТ-6 (ТБ-З) к началу войны безнадежно устарел, поэтому вынужденно использовался только на самом начальном ее этапе. Тихоходный и неманевренный — он был легкой добычей для немецких истребителей. «Братская могила» — так горько окрестили летчики этот, легендарный когда-то, самолет.

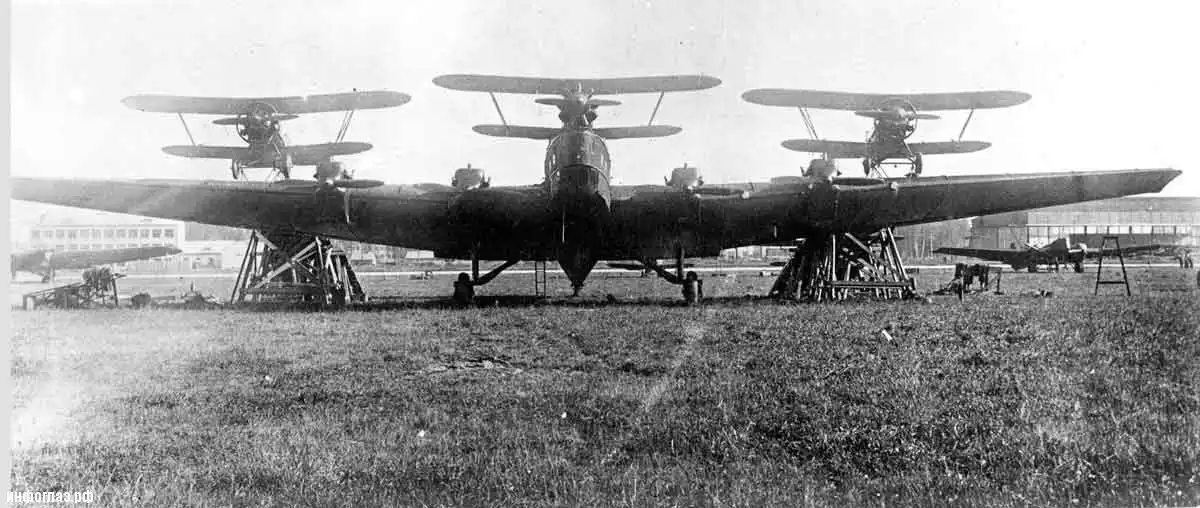

Вахмистров упорно совершенствовал свой воздушный авианосец. На смену ТБ-1 пришел мощный четырехмоторный бомбардировщик ТБ-3, а вместо истребителей И-4 — более совершенные И-5 конструкции Н. Н. Поликарпова. Бомбардировщик нес три таких истребителя — два стояли на крыльях, еще один — на фюзеляже. «Громадина получилась невиданная, — рассказывал Петр Стефановский, — но летала она здорово».

Бомбардировщик и пять истребителей

А неутомимый Вахмистров все улучшал и улучшал свой воздушный авианосец. Было создано «звено», у которого два истребителя висели под крыльями. Так легче было соединять их с самолетом-носителем. К несчастью, испытание как раз этого авианосца закончилось катастрофой. Случилось так, что в воздухе один из истребителей отцепить не удалось. Бомбардировщиком управлял Стефановский. Пошли на посадку, и уже рядом с землей тот, злополучный, истребитель оторвался и рухнул на взлетно-посадочную полосу. При этом его пилот погиб.



На ТБ-3РН изучали влияние сброса «объекта 301» на пилотирование машины. Самолет нес один размерно-весовой макет и один балластный груз под другим крылом. Макет выстреливался пороховым зарядом на 3-5 м вперед, после чего приземлялся на парашюте. Оказалось, что существенных трудностей летчику ракета не создает. Но до стадии реальных пусков с самолета «объект 301» доведен не был.

Существовал проект этакого «русского «Мистеля» — на «спине» ТБ-3 располагался КР-6 — самолет управления. КР-6 — машина не маленькая, весом около шести тонн и с экипажем из трех человек. Но аппаратура радиоуправления тогда была столь громоздка, что самолет меньших размеров просто не мог ее взять. Сам ТБ-3 являлся беспилотной «летающей бомбой», загруженной 3,5 т взрывчатки или отравляющих веществ. Он просто экономил горючее КР-6, которому еще предстояла дорога обратно. Но более тщательные расчеты показали, что размещение «верхом» выигрыша в дальности практически не дает, радиус действия все равно оказывался около 1200 км. Так что далее стали отрабатывать вариант с раздельным полетом: впереди — ТБ-3, а за ним — самолет управления.

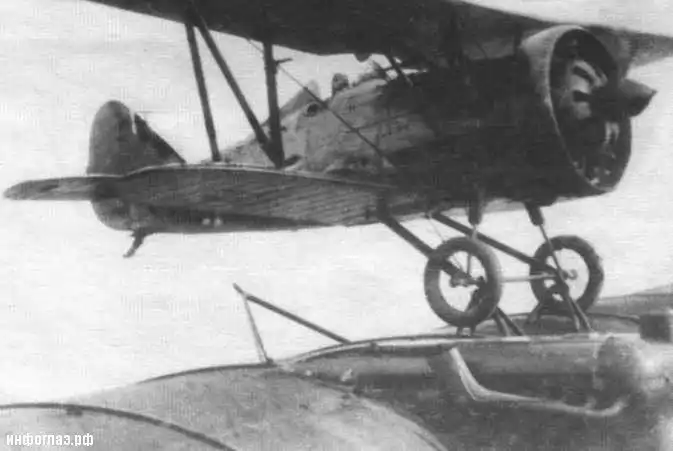

В 1935 году Вахмистров осуществил новую разработку, прицепив к ТБ-3 пять истребителей: два И-5, два И-16 и один И-Z, причем И-Z осуществлял соединение с самолетом-носителем в воздухе! Вахмистров назвал это сложное сооружение «Авиаматка» и предлагал в будущем подвешивать под ТБ-3 до восьми И-16. Два истребителя при этом предполагалось устанавливать сверху, на крыльях «Авиаматки», шесть И-16 должны были посменно по три самолета подцепляться снизу и питаться горючим от ТБ-3. Вся эта «летающая этажерка» предназначалась для ПВО, продолжительность воздушного патрулирования предполагалась в 6,5 часов. Однако, в жизни, под ТБ-3 никогда не находилось более двух подвешенных И-16, а что касается подцепления истребителей в воздухе, то работа не продвинулась дальше нескольких удачных опытов.

Для этой цели под правым крылом ТБ-3 была оборудована специальная опускаемая ферма. И-16 имел соответствующее прицепное устройство, напоминающее внешне ухват с замком. Подцепка происходила на скорости 155-160 км/час, после чего экипаж бомбардировщика подтягивал истребитель вплотную к специальным упорам на нижней поверхности крыльев. Летом 1938 года было произведено несколько успешных подцепок в воздухе. Летали лучшие летчики-испытатели НИИ ВВС Степан Супрун и Петр Стефановский. Было признано, что система вполне жизнеспособна и достойна дальнейшего развития. Были и противники, мнение которых повлияло, очевидно, на то, что финансирование этой потрясающей работы продолжено не было.



В 1938 году Вахмистров переориентировал задачи для подвешиваемых истребителей — теперь он предлагал использовать их как пикирующие бомбардировщики. Каждый И-16 мог нести по две бомбы ФАБ-250, причем радиус действия истребителей увеличивался на 80%, так как в полете истребители питались горючим от самолета-носителя. Для этой цели крайние крыльевые баки ТБ-3 емкостью 600 литров заполнялись бензином Б-3 (двигатели М-34 бомбардировщика ТБ-3 работали на авиабензине Б-2). Максимальная дальность всей системы при этом могла составлять до 2500 км.

При подходе к цели командир ТБ-3 подавал сигнал к отцеплению, для чего под крылом носителя зажигалось специальное световое табло, а на истребителях сигнал сброса дублировался сиреной. Пилоты И-16 освобождали хвостовые замки своих машин, затем давали ручку управления на себя, угол атаки при этом увеличивался и при повороте самолета на угол 3°30′ крыльевые замки автоматически открывались. После отцепки пикировщики устремлялись к цели. С двумя двухсотпяти-десятикилограммовыми бомбами машины типа 5 имели максимальную скорость 410 км/час, на высоте 2500 метров, практический потолок составлял 6800 метров. Пикирование осуществлялось на скорости 650 км/час. И-16 после сброса бомб оставался полноценным истребителем, способным вести воздушный бой.

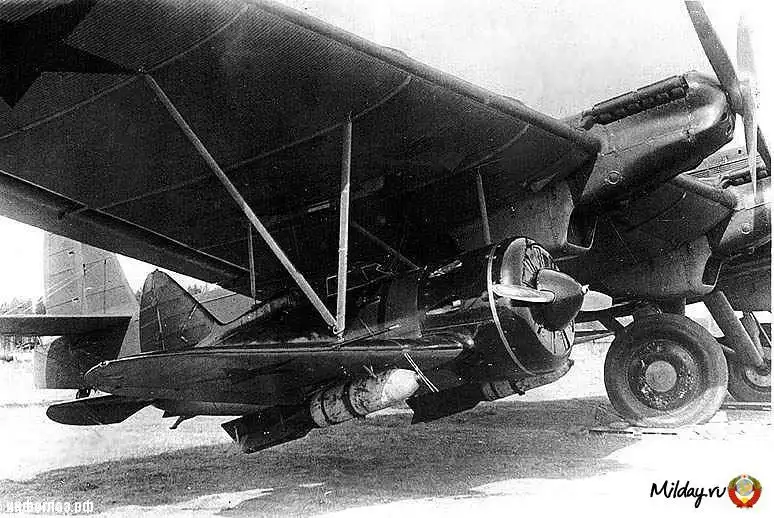

Истребитель И-16 с двумя бомбами ФАБ-250

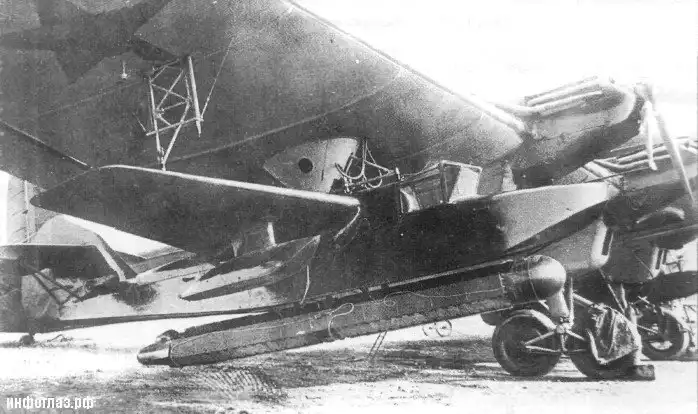

«План-торпеда» с контейнером для мелких бомб под крылом ТБ-3

ТБ-3 являлся и носителем безмоторных «план-торпед», называвшихся еще «телеуправляемыми планерами». Они были созданы в конструкторском бюро завода №23 под руководством А.Ф. Шорина. По замыслу, «план-торпеда» ПСН-1 являлась радиоуправляемой планирующей бомбой. Она сбрасывалась с бомбардировщика на удалении до 15 км от цели. Ими должны были стать города, заводы, порты и военно-морские базы, а также соединения кораблей. Планер нес тонну взрывчатки или отравляющих веществ. «План-торпеду» построили сначала в пилотируемом варианте, без дистанционного управления. Ее испытывали, буксируя за Р-6 и Р-5. Затем в июле-августе 1936 г. аппарат сбрасывали с ТБ-3 2-й тбаб. К концу 1937 г. осуществили 31 пуск ПСН-1, в том числе два — с радиоуправлением. В начале 1938 г. эту работу приостановили, но начали проектировать более совершенную модель — ПСН-2. Ее носителем по первоначальному замыслу тоже должен был являться ТБ-3, но впоследствии сочли, что выгоднее более быстроходный ДБ-3

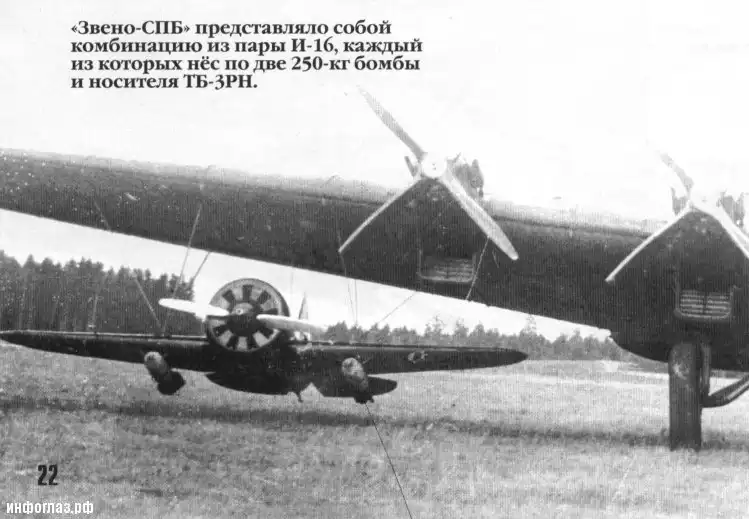

Неоспоримым преимуществом задуманного способа являлось наиболее эффективное использование устаревших бомбардировщиков ТБ-3, которых имелось на вооружении ВВС несколько сотен. Летом 1938 года система, получившая обозначение «Звено-СПБ», успешно прошла испытания и была принята на вооружение.

Боевое применение

Воздушные авианосцы Вахмистрова очень пригодились во время Великой Отечественной войны. В 1941 году они совершали налеты на Бухарест, столицу Румынии. Участвовали в битве на Днепре. Но особенно знаменитой стала бомбардировка Черноводского моста через Дунай.

Этот железнодорожный мост длиной в четыре километра имел для гитлеровцев большое значение, поскольку по нему проходили три трубопровода для перекачки бензина, керосина и нефти. Все попытки вывести его из строя с помощью обычных бомбардировщиков окончились безрезультатно. Немцы защищали важный мост отчаянно.

Тогда решили применить «Звено». ТБ–3, пройдя над морем, незаметно доставил пару И-16 близко к цели. «Ишаки» отцепились и спокойно вышли на мост. Зенитчики знали, что никакому советскому истребителю не хватит горючего долететь до их объекта, поэтому на появление одномоторных самолетов никак не среагировали. Как на полигоне, летчики атаковали мост и выполнили задачу – а на обратную дорогу топлива у них хватило. Увы, применение «Звена» было хоть и ярким, но все-таки эпизодом. Летчиков, умеющих стартовать с «воздушного авианосца», использовали как обычных истребителей, и вскоре большинство из них погибли. К тому же успех атак моста был основан именно на внезапности, так что массовое применение «Звеньев» вряд ли было бы эффективным.

С тех пор прошло много лет. Но идея инженера Вахмистрова не забыта. Соединенные самолеты существуют и в наше время. На спинах могучих транспортных самолетов перевозятся космические корабли многоразового использования. Есть проекты пассажирских составных самолетов. А разве ракета-носитель «Энергия» и прикрепленный к ней космический корабль «Буран» не напоминали «звено», созданное когда-то Владимиром Вахмистровым?

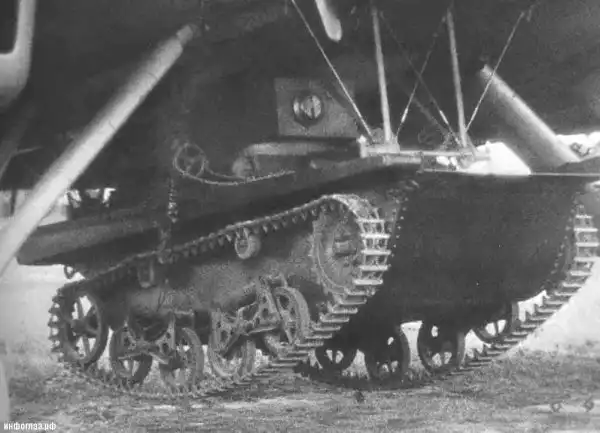

А вот еще рассматривался вот такой вариант использования:
