самозарядная винтовка Kel-tec RFB (USA)




экспериментальный образец "оружия самообороны" Kel-tec SUB-16 калибра 5.56х45, созданный в начале 1990х годов. Его конструкция легла в основу винтовки RFB
фото: Kel-tec


винтовка Kel-tec RFB в варианте 'Target' со стволом длинной 813 мм
фото: Kel-tec



винтовка Kel-tec RFB в варианте 'Carbine' со стволом длинной 457мм, в сравнении с винтовкой FN FAL Para
фото: Kel-tec


неполная разборка винтовки Kel-tec RFB
фото: Kel-tec

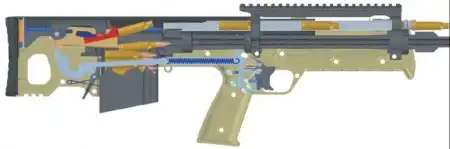

схема основных механизмов винтовки Kel-tec RFB
фото: Kel-tec

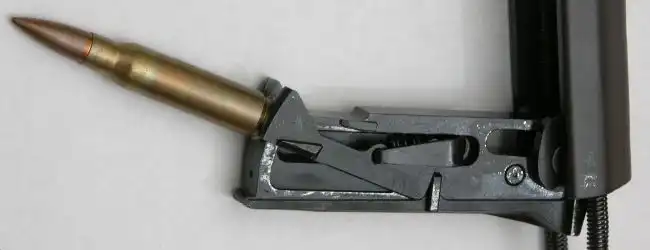

Затвор винтовки Kel-tec RFB; патрон удерживается качающимися экстракторами в верхнем положении (готов к выводу вперед в желоб экстрактора).
фото: Kel-tec

RFB Carbine RFB Sporter RFB Target
Калибр 7,62x51mm / .308 Winchester
Длина ствола 457 мм 610 мм 813 мм
Длина оружия 661 мм 813 мм 1016 мм
Вес без патронов 3,67 кг 3,95 кг 5,1 кг
Емкость магазина 10 или 20 патронов


Самозарядная винтовка Kel-tec RFB является новым и весьма интересным образцом стрелкового оружия. Впервые представленная на международной оружейной выставке ShotShow 2007 в США, в настоящее время винтовка Kel-tec RFB готовится к серийному производству, начало которого намечено на 2008 год. Тем не менее, данная система имеет достаточно старые корни. Самозарядная винтовка Kel-tec RFB разработана конструктором Джоржем Келлгреном (George Kellgren), шведом по национальности, в настоящее время являющимся главным конструктором американской фирмы Kel-tec CNC Indusries. В конце семидесятых годов Келлгрен участвовал в разработке микрокалиберного автомата Interdynamics MKR, имевшего компоновку буллпап. Позже Келлгрен перебрался в США, и в начале девяностых годов, уже работая на компанию Kel-tec он разработал компактный карабин в конфигурации "буллпап" под патрон 5.56х45, названный SUB-16. Изюминкой данного карабина, позиционировавшегося как "оружие самообороны", был выброс стреляных гильз вперед, через отверстие в переднем часи цевья над стволом. Вступление в действие в США в 1994 году печально известного "Закона о штурмовом оружии" резко сократило рынок для SUB-16, и его разработка была заморожена. В 2003 году компания Kel-tec приступила к разработке самозарядной снайперской винтовки под специальный патрон калибра 5.56мм, сочетавшей в себе длинный ствол и компоновку буллпап. В 2005 году начались работы над аналогичной винтвокой но уже под патрон 7.62х51 НАТО, под обозначением SRT-8. В ноябре 2006 года название проекта было изменено с SRT-8 на RFB (Rifle, Forward ejection, Bullpup - винтовка с выбросом гильз вперед, буллпап). Первоначально винтвока разрабатывалась в трех конфигурациях, со стволами длинной 18, 24 и 32 дюйма, называвшиеся 'Sniper', 'Hunter' и 'Battle' (Снайперская, Охотничья, Боевая) но в дальнейшем наименования заменили на менее "агрессивные", такие как 'Target', 'Sporter' и 'Carbine' (Целевая, Спортивная, Карабин).

Основные особенности винтовок Kel-tec RFB - это небольшие габариты и масса, сочетающиеся со значительной длиной ствола, обеспечивающей улучшенную баллистику и значит большую дальность стрельбы. Уменьшение габаритов оружия достигнуто за счет компоновки буллпап, а также достаточно компактной автоматики. Основная проблема оружия буллпап, вызываемая выбросом стреляных гильз вбок рядом с лицом стрелка, у Kel-tec RFB решена полностью, путем организации выброса гильз вперед, через специальный канал, проходящий над стволом внутри цевья. Аналогичные решения также встречаются у бельгийского серийного автомата FN F2000 калибра 5.56мм и российского полу-экспериментального автомата А-91М.

Самозарядная винтовка Kel-tec RFB использует газоотводную автоматику к коротким ходом газового поршня и ручным газовым регулятором. Поршень, расположенный в газовом блоке над стволом, воздействует на длинную затворную раму, имеющую П-образное сечение и охватывающую сверху и с боков ствол и расположенный над ним U-образный желоб гильзоотвода. В задней части под затворной рамой подвешен качающийся затвор. Запирание ствола обеспечивается перекосом задней части затвора вниз, при этом затвор зацепляется за боковины хвостовика ствола. С боков на завторе выполнены два зацепа выбрасывателя (экстрактора), качающиеся в вертикальной плоскости. При движении затвора вперед специальные скосы в ствольной коробке поднимают выбрасыватели, удерживающие гильзу, выше уровня ствола, и направляют гильзу в гильзоотводящий желоб. В конце наката затвора экстракторы снижаются и захватывают закраину патрона, досылаемого затвором в ствол. Специальная пружина не позволяет гильзам в желобе гильзоовтода выпадать обратно в ствольную коробку. Наружу гильзы выводятся, выталкиваемые последующими гильзами или под собственным весом, если оружие наклонено стволом вниз. Доступ к гильзоотводу открывается только после неполной разборки оружия и извлечения затворной группы. Для неполной разборки оружия достаточно иметь боевой патрон или иной предмет с острым навершием, пригодный для выталкивания поперечных штифтов.
Все остальные компоненты оружия, включая элементы пластикового цевья, корпуса ударно-спускового механизма и приклада монтируются на ствол при помощи поперечных штифтов. Рукоятка затвора может располагаться на любой стороне оружия, рычажки ручного предохранителя выполнены на обеих сторонах пистолетной рукоятки. Для обеспечения ровного и небольшого усилия на спусковом крючке, необходимого для обеспечения точной стрельбы, шептало и боевая пружина расположены непосредственно у спускового крючка, и связаны с курком длинными тягами. Спусковой механизм имеет регулировки по 5 параметрам. Питание патронами осуществляется из отъемных коробчатых магазинов от винтовок FN FAL, так как подобные магазины широко доступны на рынке США. Штатных прицельных приспособлений винтовка Kel-tec RFB не имеет; вместо них винтовка комплектуется закрепленной на стволе направляющей типа Picatinny rail, на которую могут устанавливаться любые оптические прицелы.

При написании данной статьи были использованы фотографии и материалы, любезно предоставленные Джоржем Келлгреном (George Kellgren)
