"Адское пламя"

В начале 70-х годов в Советском Союзе был разработан и принят на вооружение 30-мм станковый автоматический гранатомет АГС-17. Гранатомет создавался как противопехотное оружие, поражающее живую силу противника осколочными боеприпасами настильным и навесным огнем.

Автоматика гранатомета действует за счет отдачи массивного свободного затвора. Применить простую схему автоматики позволили сравнительно слабый метательный заряд, невысокое значение дульной энергии гранаты и малая длина ствола.


Нарезной ствол гранатомета быстросъемный, в ствольной коробке он крепится замыкателем с чекой. Ближе к казенной части ствола выполнено оребрение для увеличения поверхности охлаждения, допускается ведение непрерывного огня до 300 выстрелов.. На более поздней модификации введен утолщенный ствол с кольцевыми проточками, играющими ту же роль, что и оребрение.

Затвор гранатомета прямоугольной формы. В его передней части смонтированы вертикально перемещающийся досылатель, на верхней плоскости — гребень для приведения в действие механизма извлечения стреляной гильзы, зацеп и криволинейный паз. Внутри затвора находится гидравлический тормоз отката, несколько увеличивающий продолжительность цикла автоматики, что повышает кучность стрельбы. Гидротормоз состоит из цилиндра, в который заливается керосин, штока с поршнем и фланцем на свободном конце уплотнителя, препятствующего вытеканию рабочей жидкости. Цилиндр имеет четыре окна переменного сечения, поршень — четыре отверстия для перетекания керосина. Гидротормоз приводится в действие с помощью фланца штока: при откате затвора он упирается в затыльник гранатомета, а при движении вперед — в упоры ствольной коробки. Две возвратные пружины симметрично размещены в канале затвора.

Механизм перезаряжания смонтирован в крышке ствольной коробки и включает обойму, цепляющую зацеп затвора и трос с Т-образной рукояткой, перекинутый через ролик обоймы. При вытягивании троса за рукоятку он оттягивает обойму, а вместе с ней и затвор, назад. При стрельбе механизм перезаряжания неподвижен.




Ударный механизм — курковый. При движении вперед разобщитель затвора взводит цилиндрический, горизонтально перемещающийся курок (иногда называемый ударником). При спуске курок движется назад и своим передним выступом бьет по рычагу бойка, размещенного в затворе. Спуск осуществляется поворотом шептала через спусковую планку спускового рычага, смонтированного в виде широкой клавиши на затыльнике гранатомета. Флажковый предохранитель запирает шептало курка. Внутри курка расположен механизм регулирования темпа стрельбы гидравлического типа. Регулируя скорость перетекания керосина из одной части полости курка в другую через наклонные отверстия неподвижного поршня, можно управлять скоростью движения курка. Таким образом изменяется продолжительность цикла автоматики.

Ручка регулирования темпа стрельбы имеет флажок, занимающий два фиксированных положения. В верхнем положении обеспечивается максимальный темп 350-400 выстрелов в минуту, в нижнем — минимальный (50-100 выстрелов в минуту). Ударно-спусковой механизм в сборе крепится на левой стенке ствольной коробки.

Органом управления АГС-17 служат две откидные горизонтальные рукоятки. Клавиша спускового рычага расположена между ними.

АГС-17 имеет ленточное питание, лента — металлическая, звеньевая, с открытым звеном. Коробка с лентой крепится на правой стенке ствольной коробки. Механизм подачи включает рычаг подачи с роликом и подпружиненный подаватель. При откате затвора за счет взаимодействия ролика рычага подачи и криволинейного паза затвора, рычаг подачи поворачивается, подаватель подает очередной выстрел к окну ствольной коробки, клинья съемника ствольной коробки отделяют выстрел от ленты. При движении затвора вперед досылатель поднимается копирами ствольной коробки и захватывает выстрел за дно гильзы. Затем, снижаясь, досылает его в патронник. При откате досылатель освобождает гильзу, затвор своим гребнем поворачивает отражатель, установленный на оси в корпусе приемника, и отражатель выбрасывает гильзу из ствольной коробки вниз.



Гранатомет использует выстрел ВОГ-17 или ВОГ-17М с осколочной гранатой. Граната имеет осколочную рубашку с полуготовыми элементами в виде пружины из насеченной проволоки, разрывной заряд массой 36 грамм, головной взрыватель ударного действия. Взрыватель взводится на удалении 10-30 м от дульного среза ствола. Радиус сплошного поражения осколками 7 метров. Вес выстрела 350 г, гранаты — 280 г. Выстрел ВОГ-17М имеет взрыватель с самоликвидатором, выставленным на 25 секунд, вес выстрела 348 грамм, гранаты 275 грамм, заряда ВВ 34 грамма.



Наводка АГС-17 производится с помощью оптического прицела ПАГ-17, который крепится на кронштейне с левой стороны. Сетка прицела позволяет вести стрельбу прямой наводкой на дальность до 700 м (на гранатометах ранних выпусков — до 550 м). Для стрельбы на большие дальности используется механизм углов возвышения и боковой уровень. Горизонтальная наводка осуществляется с помощью угломера. Для работы с прицелом в ночное время в его комплекте предусмотрена система освещения. В яркую солнечную погоду при прицеливании используется нейтральный светофильтр, а в пасмурную, для повышения контрастности изображения, — оранжевый.

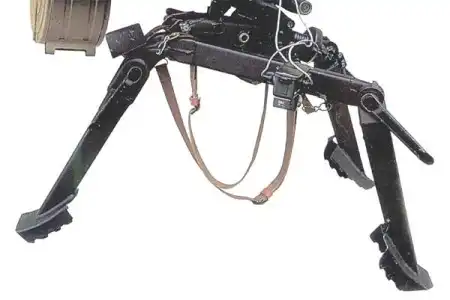

Огонь ведется с треножного складного станка САГ-17. Тело гранатомета крепится в люльке станка. Он имеет секторные механизмы горизонтального и вертикального наведения, гильзоотражатель, механизм точного горизонтирования. Ноги оканчиваются сошниками с насечкой. В походном положении станок складывается и переносится вторым номером расчета.

В бою гранатомет переносится на станке за ноги и ремни. АГС-17 «Пламя» зарекомендовал себя эффективным и надежным оружием поддержки пехоты. Он отличается сравнительно простой конструкцией, достаточной кучностью и точностью стрельбы. Возможность ведения навесного огня позволяет выполнять функции миномета.

А в конце 80-х – начале 90-х гг. Валерий Николаевич Телеш (конструктор ЦКИБ СОО) провел удачную модернизацию 30-мм автоматического станкового гранатомета АГС-17 «Пламя». В итоге масса улучшенного изделия «Алтаит» (6Г25) со станком была снижена с 30 до 22 кг, трудоемкость изготовления – на 30%. Документацию на «Алтаит» передали на завод, однако дальше дело не пошло по независящим от конструкторов ЦКИБ СОО причинам.



Калибр, мм----30
Выстрел ----ВОГ-17 (ВОГ-17М)
Масса гранатомета без ленты, кг----18
Масса гранатомета с лентой на станке, кг----44,5
Масса снаряженной ленты на 29 выстрелов, кг----14,5
Масса выстрела, кг----0,35
Начальная скорость гранаты, м/с----185
Дульная энергия, дж----4791
Режимы огня----непрерывный
Темп стрельбы, в/мин----регулируемый, от 50-100 до 400
Прицельная дальность, м----1700
Минимальная дальность навесной стрельбы, м----1000
Наибольшая высота траектории, м----905
Дальность прямого выстрела по цели высотой 2 м, м----250
Расчет два человека

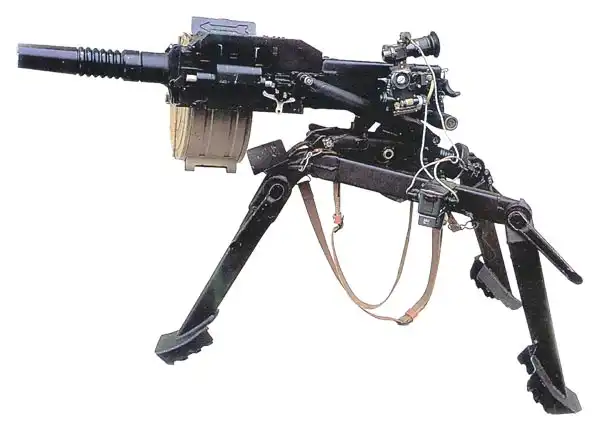

АГС-17 «Пламя» на выставке «ВТТВ - Омск -99»
