"Бог Войны" - ГРАД

Полевая 122-мм дивизионная реактивная система залпового огня БМ-21 "Град" на протяжении трех десятилетий является наиболее массовой боевой машиной данного класса отечественного производства. Предназначена для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районе сосредоточения, артиллерийских и минометных батарей, командных пунктов и других целей. Разработка системы началась 30 мая 1960 года.

Головным исполнителем системы было назначено НИИ-147; СКБ-203 делало пусковую установку; НИИ-6 твердотопливные заряды; ГСКБ-47 снаряжение боевых частей. С самого начала перед конструкторами стояла задача создания простого в изготовлении и использовании комплекса, не уступавшего зарубежным аналогам по своим техническим характеристикам.В качестве ходовой части было выбрано шасси высокой проходимости "Урал 4320" производства Уральского автомобильного завода.




Для упрощения конструкции направляющих они были изготовлены трубчатыми. В первоначальном варианте штатное положение пакета направляющих для стрельбы было поперёк продольной оси автомобиля. Первые испытательные пуски показали полную непригодность такой схемы по причине сильного раскачивания платформы после старта первых снарядов и снижения точности стрельбы.

Кроме поворота направляющих была усилена подвеска и приняты меры для стабилизации кузова. Теперь стрельба (как одиночными снарядами, так и залпом) стала возможна не только строго по продольной оси автомобиля, но и под острым углом к ней. Две опытные установки "Град" прошли заводские испытания в конце 1961 года. С 1 марта по 1 мая 1962 года в Ленинградском Военном округе прошли Государственные полигонно-войсковые испытания комплекса "Град". Система "Град" была принята на вооружение 28 марта 1963 г.

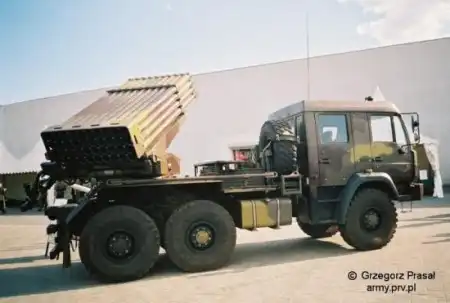

Сдача серийных образцов "Града" была начата в 1964 году. В 90-х годах к "Граду" были созданы принципиально новые образцы боеприпасов. Кроме того, ведутся работы по модернизации боевой машины БМ-21. Наиболее важное направление ее модернизации замена пакета направляющих труб из металла на два моноблока одноразовых транспортно-пусковых контейнеров (ТПК), изготавливаемых из полимерных композитных материалов.Они устанавливаются на боевую машину с помощью специальной дополнительной переходной рамы. В этом случае перезаряжание боевых машин производится с помощью грузоподъемных средств. Время заряжания сокращается до 5 минут.

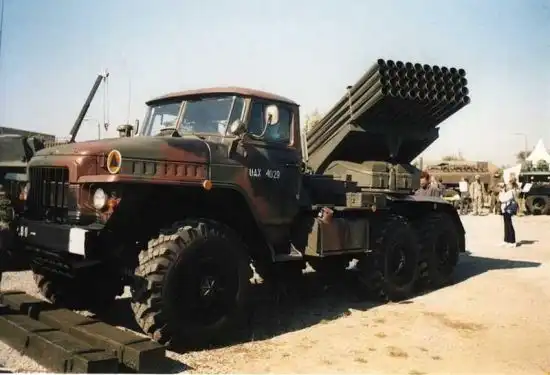

Состав БМ-21 состоит из: ПУ, Шасси - Урал-375, Артиллерийская часть состоит из 40 направляющих,образующих пакет: четыре ряда по 10 труб в каждом. Труба предназначена для направления полета снаряда, а также для его транспортировки. Калибр трубы 122,4 мм, длина 3 м. Наведение пакета труб в вертикальной и горизонтальной плоскостях производится с помощью электропривода. Старт всех 40 снарядов проходит в течении 20 секунд.

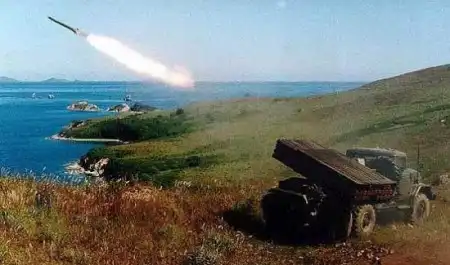

Cнаряд имеет предохранитель, взводящий взрыватель после удаления выстеленного снаряда на 150-400 м. Установка имеет возможность дистанционного управления наведением и стрельбой с выносного пульта на расстоянии до 50 метров. Перевод системы из походного положения в боевое занимает 3,5 минуты. Наведение в вертикальной и горизонтальной плоскости производится с помощью электропривода и прицела по типу артиллерийского. Запуск сорока снарядов занимает двадцать секунд.




Стабилизация снарядов в полете комбинированная: как за счет стабилизаторов, складывающихся при установке в направляющие, так и за счет гироскопического эффекта, возникающего при вращении снаряда во время полета к цели. Лопасти стабилизатора, расположенные в хвосте снаряда, установлены под углом к направлению полёта. Они выполнены складывающимися. Для инициирования вращения снаряда на корпусе выполнен штифт, продвигающийся по спиральному пазу в направляющей.
