Как делают самолеты. Часть 2

Если в предыдущем цехе Сухого самолет буквально выстругивали из куска алюминия, то в цехе, о котором я расскажу сегодня, в него вдыхают жизнь. Здесь самолету дарят крылья, авионику, двигатели и салон, после чего он впервые в жизни взмывает в небо... (с) sergeydolya





Первое, что бросается в глаза в цехе окончательной сборки Суперджета, это идеальная чистота и порядок:





Около каждого самолета стоят лайтбоксы, сообщающие о конкретных работах, производимых в данный момент с каждым из 6 самолетов, находящихся в ангаре:





Цех убирают 4 раза в день - грязь и самолет несовместимы:

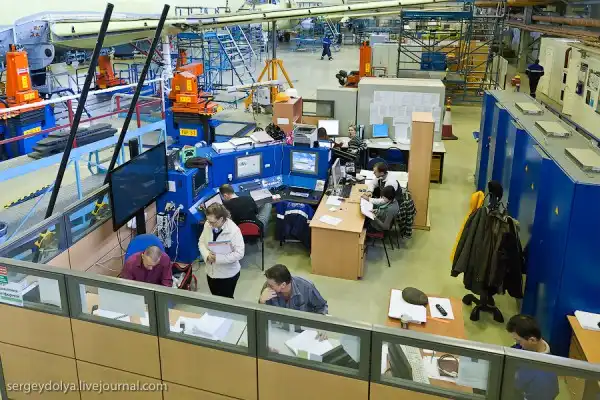

Управление всеми процессами сборки идет из огороженных зон - точно такие же я видел на заводе Боинга:

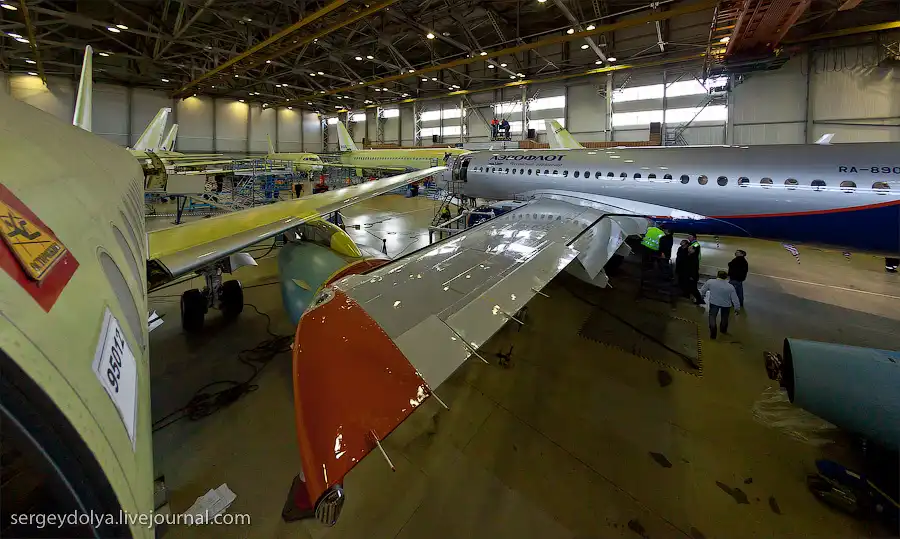

В цехе окончательной сборки одновременно строят 6 самолетов плюс один стоит уже готовый, пока его не примет и не заберет заказчик:





Завод работает по конвейерному принципу. В цехе организовано 6 рабочих мест, на каждом из которых самолет проводит 30 дней. Это так называемый "такт производства":





На первом рабочем месте, или на "Платформе №1", устанавливается вертикальное и горизонтальное оперение, двери, багажные люки, киль и стабилизатор, монтируется электропровод и трубопровод, по которым подается топливо и гидрожидкость гидравлических систем (правда здесь самолет похож на ушастый шлем Дарт Ведера?):





Верхние антенны:





В кабине самолета протягивают первые провода и устанавливают систему подачи гидрофобизирующей жидкости, систему очистки лобовых стекол.:





Монтируют чехол вспомогательной силовой установки (ВСУ), которую используют для запуска основных двигателей и для обеспечения самолета энергией на стоянках:





Центроплан – центральная часть самолета, к которой во время следующего такта присоединят крылья. Когда самолет построят, эта секция будет герметична, и в ней, как и в части крыла, будет топливный бак:





На втором рабочем месте к самолету прикрепляют крылья, вешают шасси, монтируют саму ВСУ и передний обтекатель:

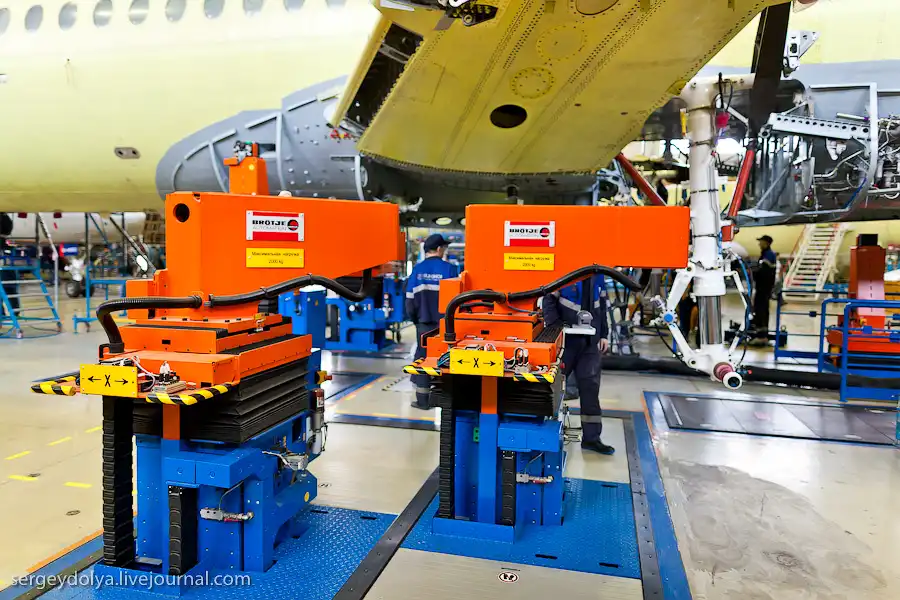

SSJ100 - первый русский самолет, стыковка которого производится автоматически. Фюзеляж самолета выравнивают, а крылья поднимают на специальных домкратах. Все выравнивается с помощью лазера, после чего происходит стыковка и крепление крыла к фюзеляжу:

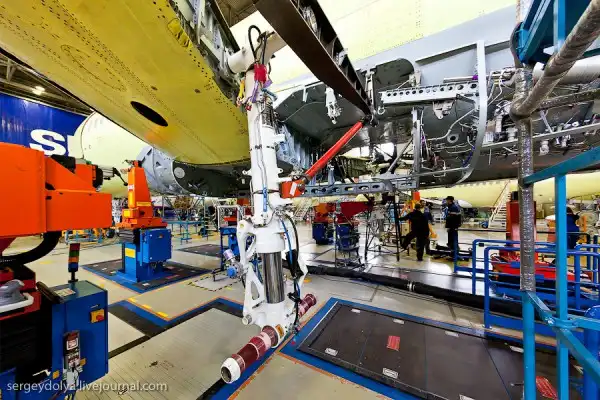

Шасси крепят после установки крыльев. Убираться они должны в полость под самолетом за центропланом. После установки шасси самолет перемещается от одного рабочего места к другому уже на своих колесах:






Шасси выдерживают 70 тысяч взлетов и посадок:

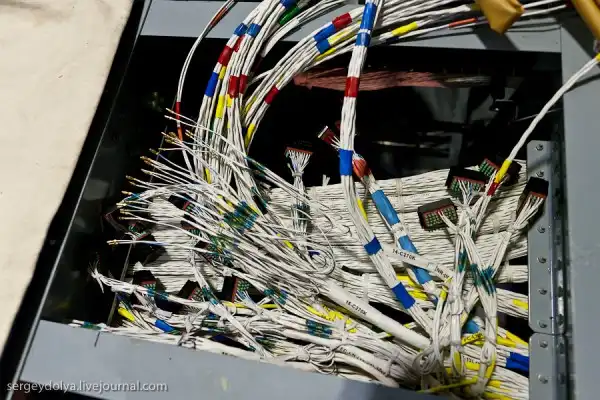

В Суперджете 83 километра проводов. Заделкой электросоединителей и прозвонкой занимаются в основном девочки:





Как они разбираются в этих проводах, я не понял, но знающие люди говорят, что перепутать невозможно:





На каждый жгут надевается защитный чехол с маркировкой, предотвращающий попадание пыли и указывающий порядок стыковки:

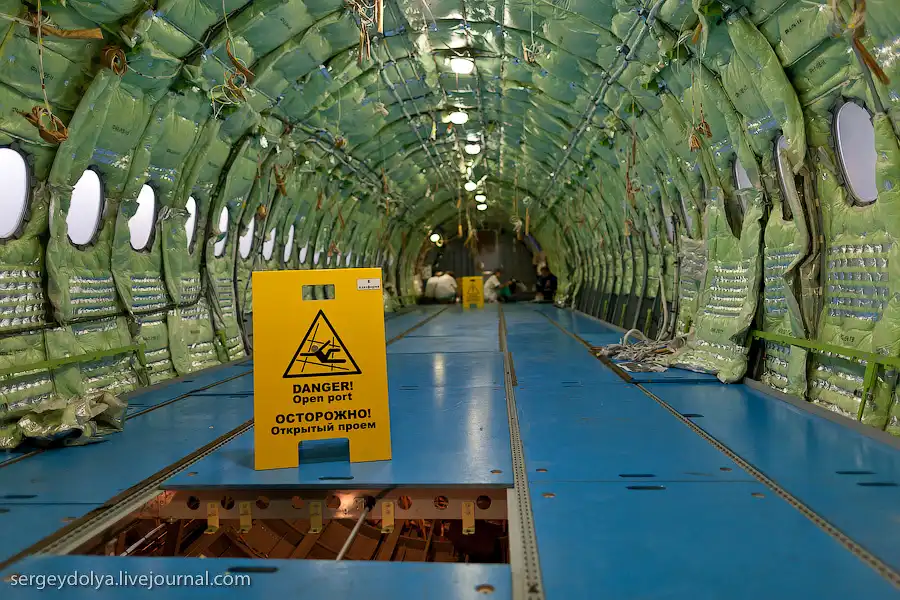

Самолет изнутри "обивают" матами тепло- и звукоизоляции:





Около каждого проема в полу стоит предупредительная табличка:





Во время третьего такта на крыло навешивают пилоны крепления двигателей, устанавливают предкрылки, закрылки, заделывают электросоединения:





Очаровательные девушки очищают верхнюю панель крыла от излишков герметика:









Во время четвертого такта монтируют систему гидравлики и систему кондиционирования воздуха, обнаруживают всевозможные утечки, монтируют каркас обтекателя крыло-фюзеляж, опрессовывают фюзеляж избыточным давлением воздуха от специального стенда, устанавливают радиоэлектронное оборудование:





На 5-м такте самолет "ставят под ток", то есть начинают тестировать все бортовые системы под током:

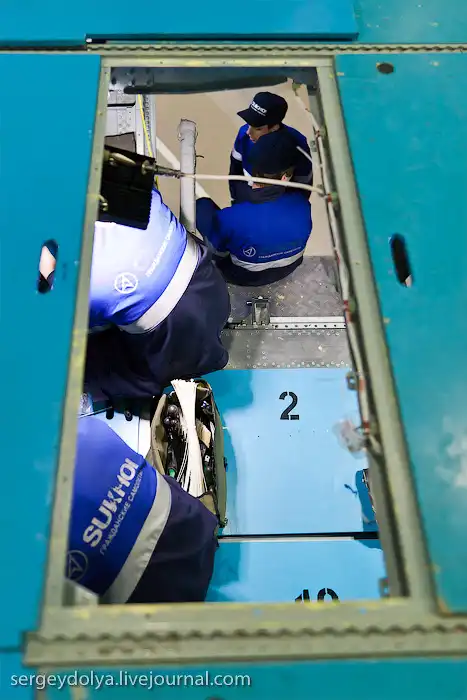

Технические панели в полу открывают, и рабочие прокладывают провода через багажный отсек, монтируют кабельную сеть:





Таких отсеков на борту несколько - и под полом кабины (подкабинное пространство), и в переднем/заднем багажных отсеках. Собственно, вся сложность современного самолета – как такую кучу самой разной техники запихать в довольно ограниченное пространство и сделать так, чтобы она работала безотказно и без ненужного взаимовлияния:







Мастер контролирует внедрение конструктивных изменений:





На заключительном 6-ом такте в самолет монтируют салон, двигатели, кабину экипажа, проводят общий техосмотр и выкатку - то есть, впервые выкатывают самолет из ангара, где передают его на летно-испытательную станцию:





До завершения работ салон закрыт специальными чехлами, чтобы не повредить перед сдачей заказчику. Обратите внимание на место для ног у пассажиров первого ряда экономического класса. Если когда-нибудь будете летать на Суперджете, просите первый ряд:





Самолеты оснащают Российско-французскими двигателями SaM146:





Двигатели оптимизированы под 75 посадочных мест, но большинство авиакомпаний предпочитают заказывать салоны с 95 местами, из-за этого сложилось мнение, что у Суперджета слабые движки. В данный момент Сухой работает над увеличением мощности двигателей на 5% для версии самолета с увеличенной дальностью (long range), что неизбежно приведет к росту стоимости его обслуживания и сокращению ресурса:





Отработка систем перед первым полетом:





После летно-испытательных работ самолет улетает в Ульяновск, где его красят, и после этого возвращают в Комсомольск-на-Амуре для финальной доделки и устранения всех мелких неполадок:

Мы как раз застали момент, когда 11-й самолет передавали Аэрофлоту. Вот как выглядит серийный Сухой Суперджет 100:





Багажный отсек:

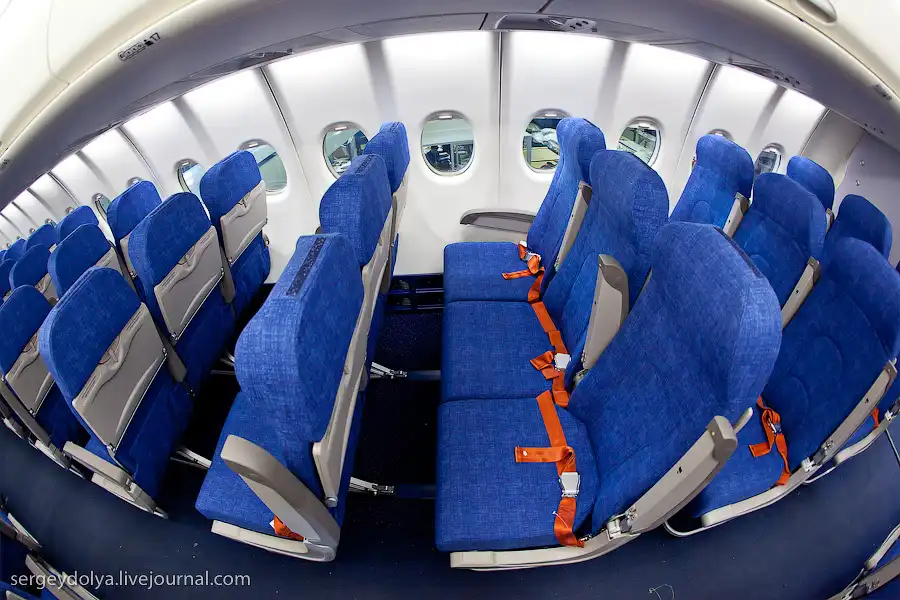

Компоновка кресел в салоне 3+2:





Расстояние между рядами в экономическом классе - 79 сантиметров, в бизнес-классе - 97 сантиметров:





Как я уже писал, больше всего места для ног у пассажиров первого ряда экономического класса:





В бизнес-классе компоновка кресел 2+2:





Кухня в хвосте самолета:





Совершенно не совковый, большой и удобный туалет:





Ну и сам красавец-самолет:
