Как делают самолеты Л-410 в Чехии

Л-410 УВП-Е20 — универсальный двухмоторный самолет чешского производства для местных воздушных линий, вмещающий 19 пассажиров. Предназначен для эксплуатации на неподготовленных грунтовых, травяных, снежных площадках, а также на аэродромах с короткими ВПП (около 600-700 метров), что, по сути, делает его воздушным судном в категории «офф-роуд».

Первый полет Л-410 был совершен 16 апреля 1969 года. Основным заказчиком самолета являлся Советский Союз. Кроме этого, L-410 поставлялся также в Болгарию, Бразилию, Венгрию, ГДР, Ливию, Польшу.

Несмотря на то, что завод находится в Чехии, он считает себя частью российского авиапрома: основания к этому были заложены при его разработке и при долголетней истории эксплуатации. По состоянию на 2012 год в мире эксплуатируется более 400 самолетов Л-410.

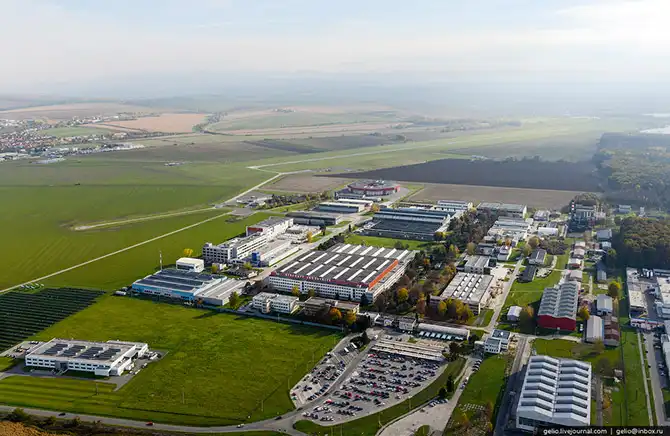

Производственная территория компании «Aircraft Industries» в г. Куновице, Чехия.

Завод «Aircraft Industries», более известный под брендом Let Kunovice, находится в 300 км от г. Праги. На заводе работает 920 человек.

Предприятие производит самолет по полному производственному циклу – есть собственные линии поверхностной обработки материалов, лакокрасочное производство, механический цех, сборочные цеха, конструкторское бюро и аэропорт.

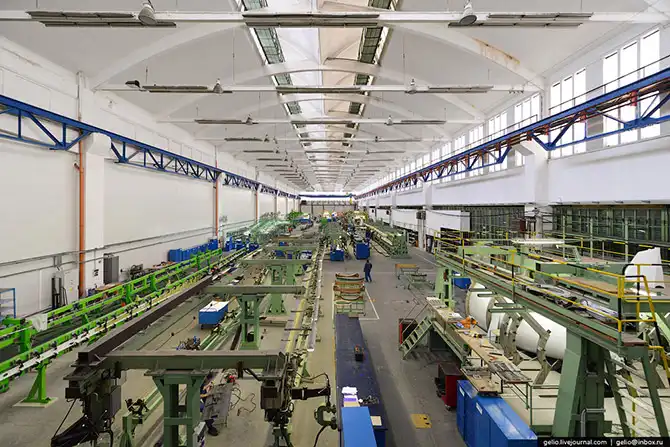

Цех производства частей фюзеляжа Л-410. На предприятии происходит расширение и модернизация производства – светлозеленая оснастка предназначена для производства нового поколения самолета Л-410 NG (New Generation).

Производтсвенная мощность завода составляет 16-18 новых самолетов в год. Около 80% самолетов поставляется в Россию. За последние четыре года в Россию поставлено 35 самолетов.

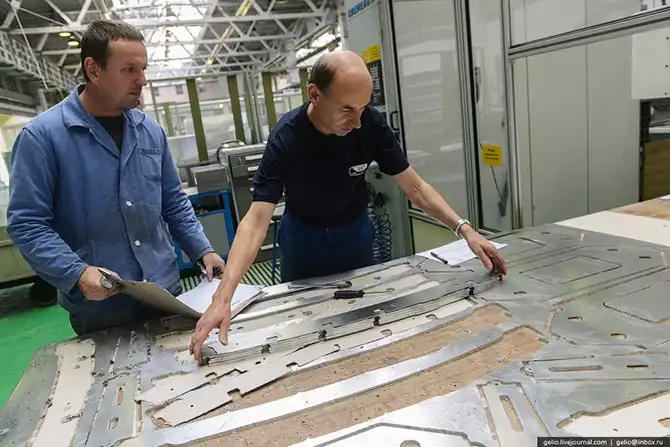

Производство деталей на фрезерном обрабатывающем центре с ЧПУ французской фирмы Creneau.

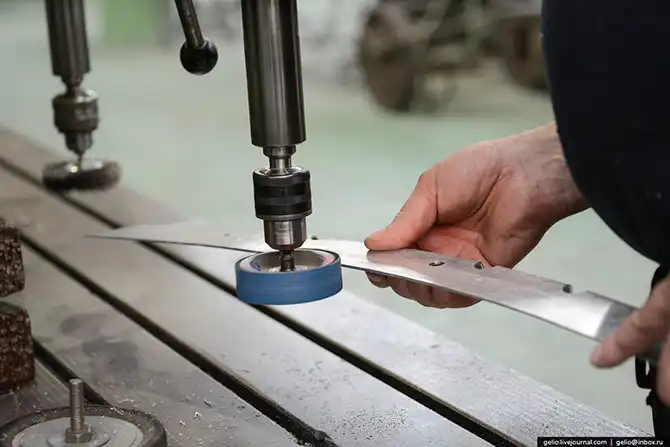

Зачистка деталей перед формовкой

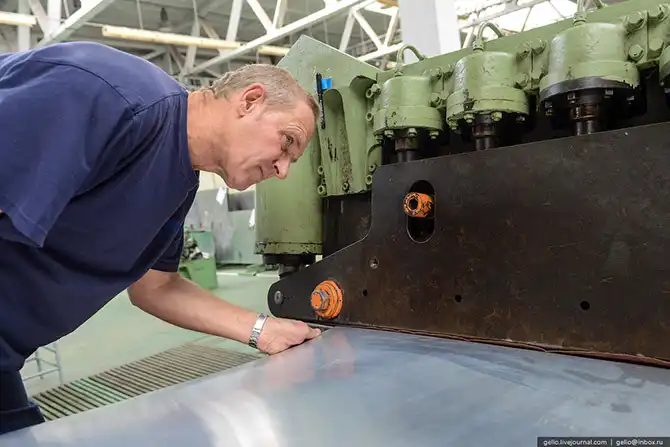

Формовка детали на прессе

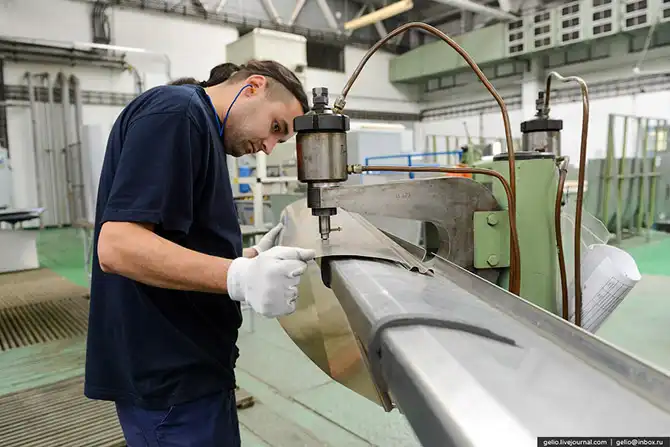

Пробивающий пресс

Конструкторская документация – чертеж интерцептора

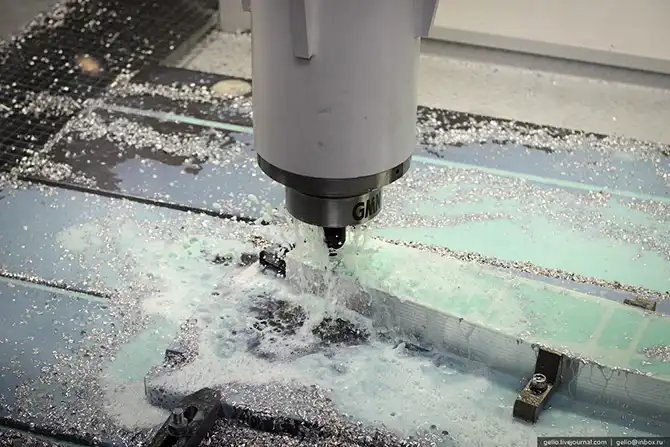

Изготовление лонжерона крыла на 5-ти осевом фрезерном обрабатывающем центре с ЧПУ.

При производстве используется российский дюралюминий производства ОАО «Каменск-Уральский металлургический завод». Общая доля комплектующих из России в самолете Л-410 составляет около 15% – это наследие того, что самолет разрабатывался по заказу СССР и при участии советских конструкторов.

Производство панели крыла

Сборка передней части крыла

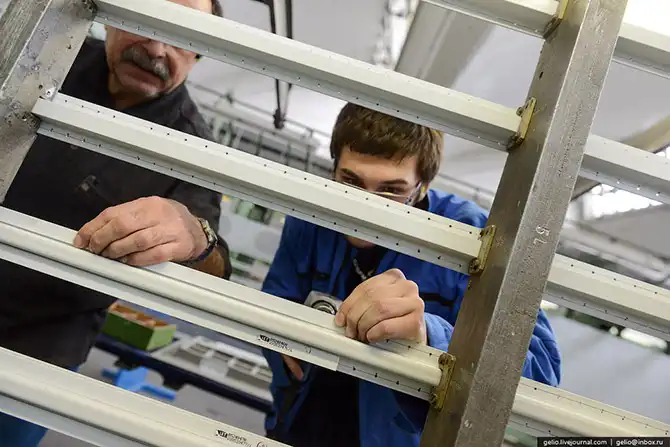

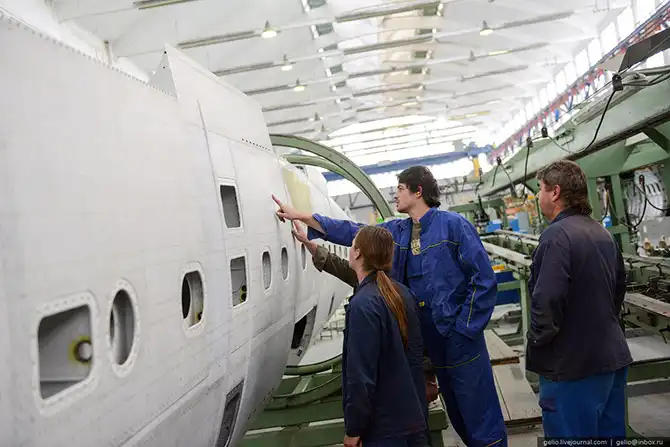

Проверка качества клепки на крыле самолета

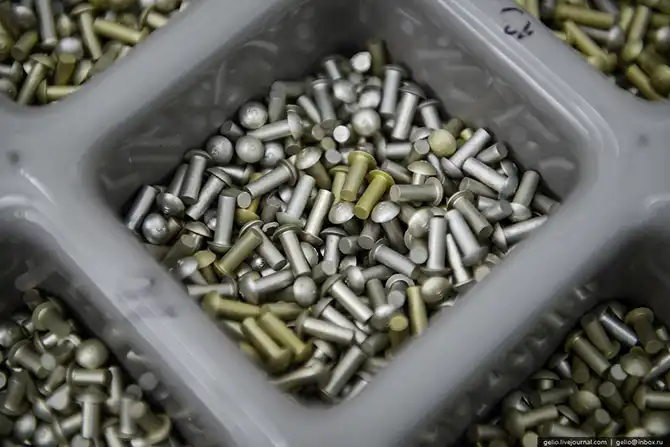

На один самолет Л-410 идет около 185 000 заклепок разных типов и размеров

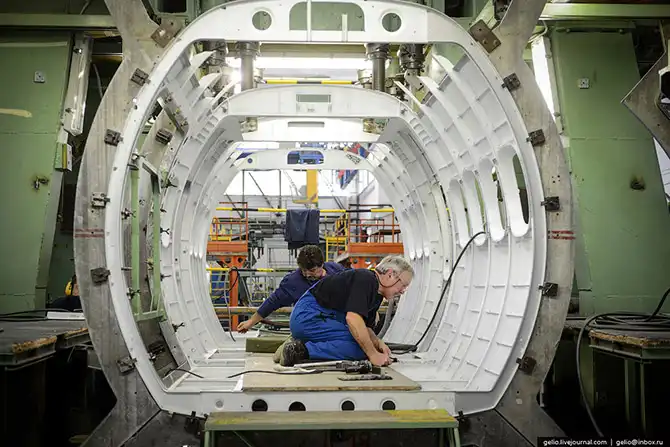

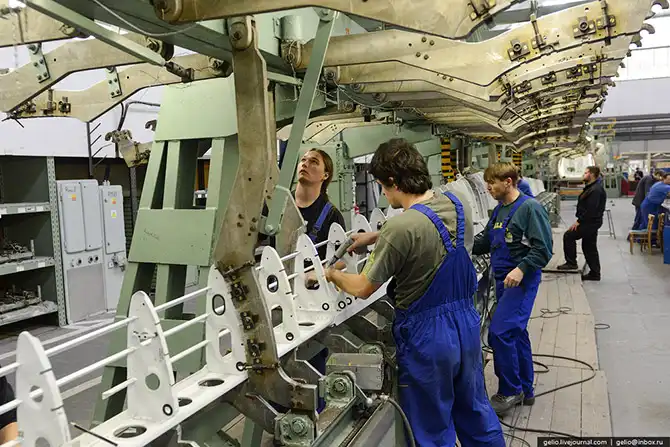

Клепальные работы в средней части фюзеляжа

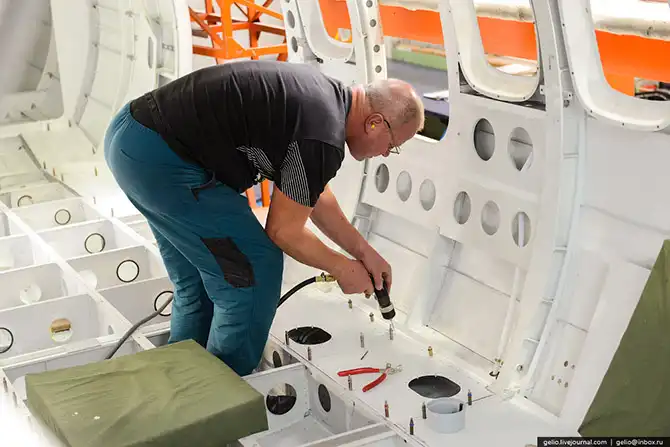

Монтаж напольных панелей

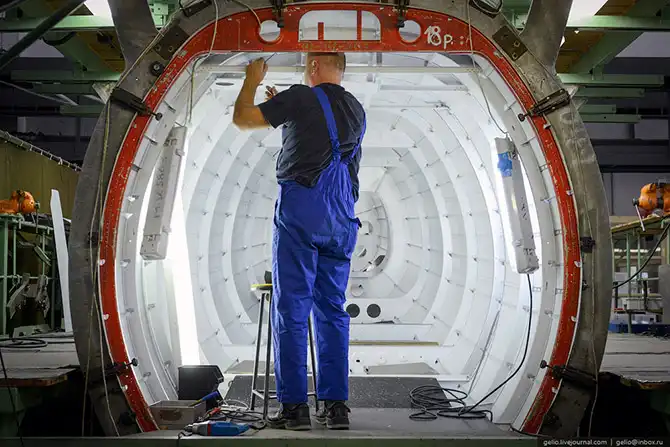

Производство задней части фюзеляжа

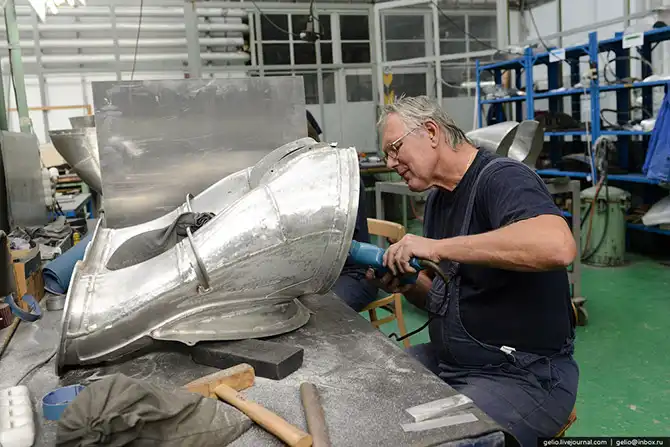

Производство детали воздухозаборника двигателя

Производство детали воздухозаборника для самолета СASA CN-235 в рамках производственной кооперации.

Также на заводе выполняется кооперация с фирмой Boeing для самолета Boeing 787.

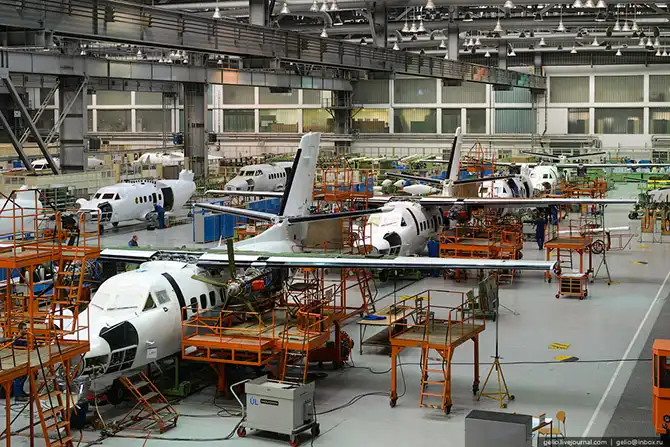

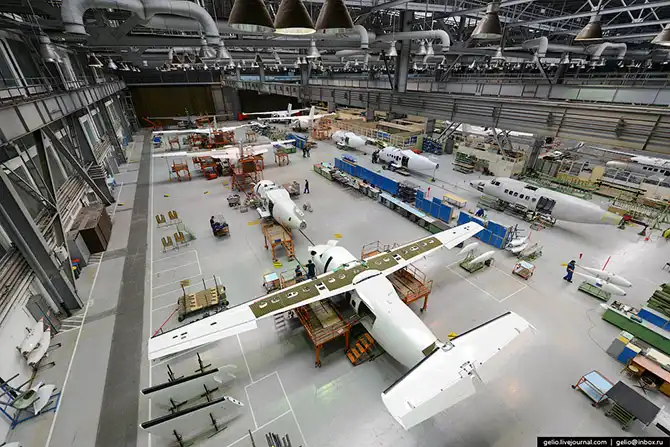

Монтажный конвейер самолетов Л-410 УВП-Е20. Расположен в одном из самых новых зданий завода, изначально спроектированном для производства Л-610.

В одной половине здания находятся две линии производства новых самолетов Л-410, во второй половине – цех сервиса самолетов, приходящих из эксплуатации.

Одновременно в монтажном цехе находятся около 10 самолетов. В начало линии из цеха покраски приходят фюзеляж, крыло, концевые баки и хвостовое оперение.

В конце линии находятся самолеты, проходящие летные испытания и готовящиеся к отправке заказчикам. За всю историю своего существования, заводом было произведено свыше 1150 самолетов семейства Л-410.

Более 850 из них было поставлено эксплуатантам в СССР.

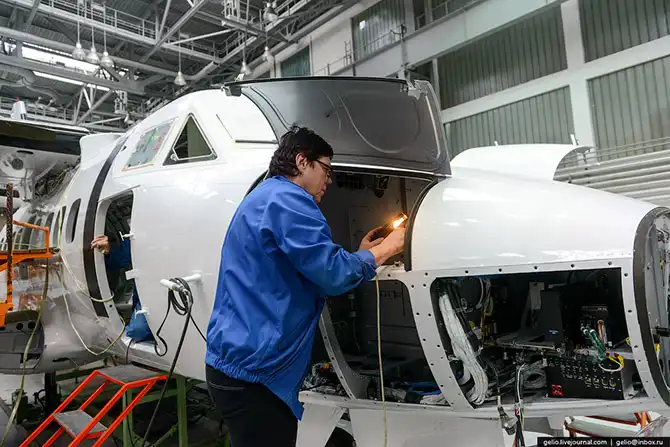

Процесс отделки багажного отделения самолета в носовой части после завершения монтажа электрооборудования

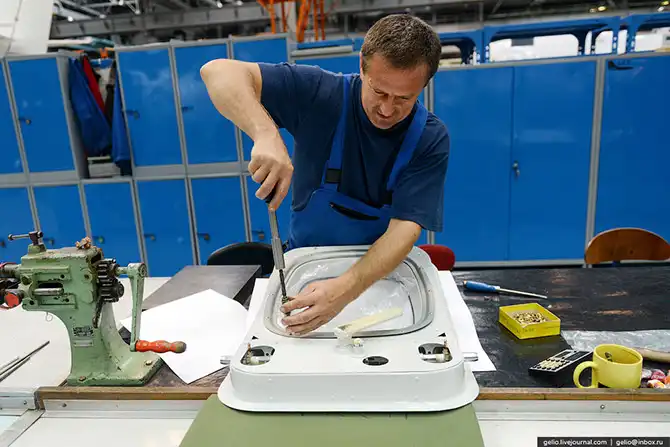

Сборка двери аварийного выхода

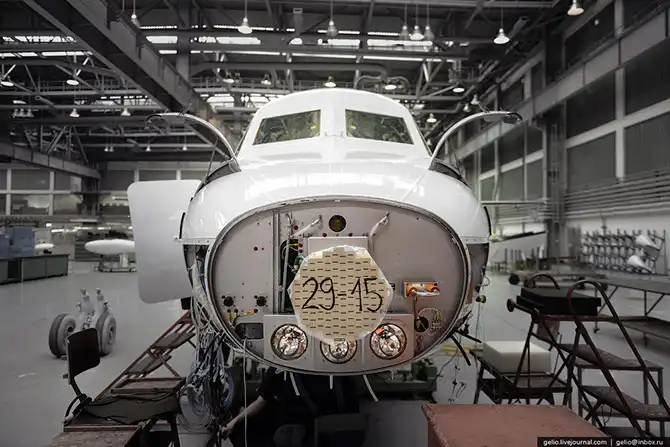

Носовая часть самолета с заводским номером 2915. Видна антенна метеорадара. Открыты дверцы носового багажного отделения.

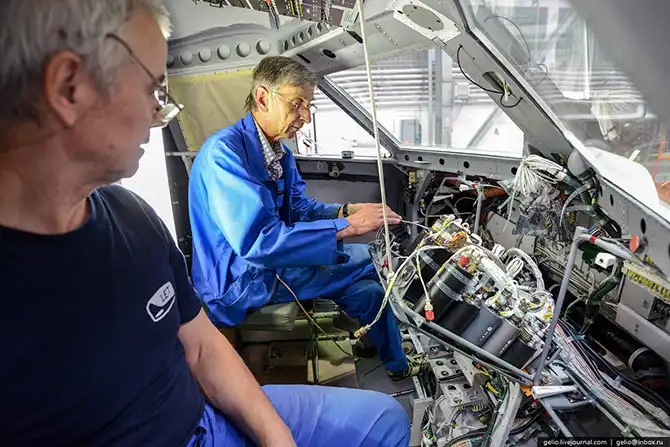

Монтаж авионики в кабине пилотов. В составе авионики традиционно присутствуют приборы российских производителей

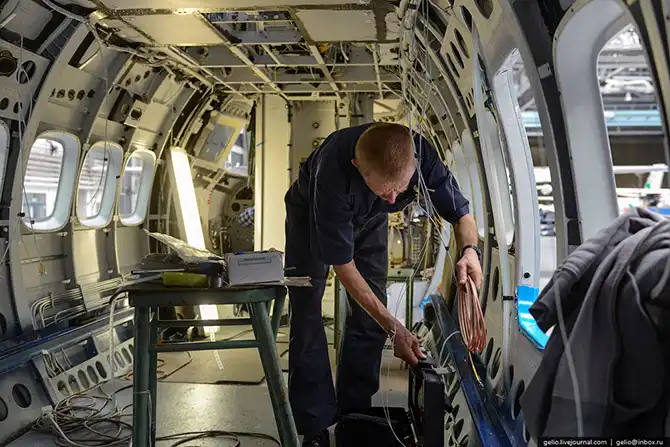

Монтаж электрооборудования в салоне самолета

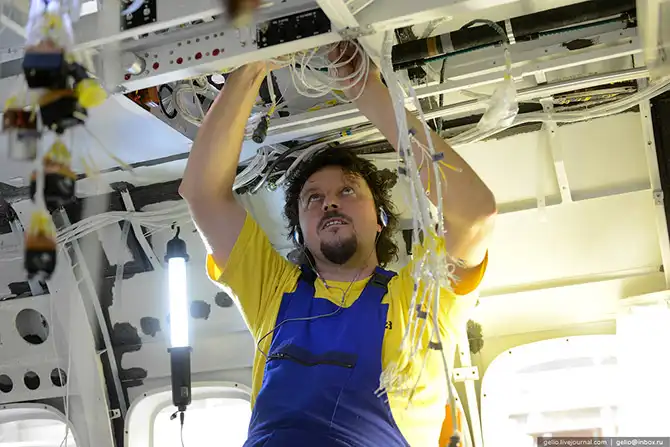

Установка жгутов электропроводки

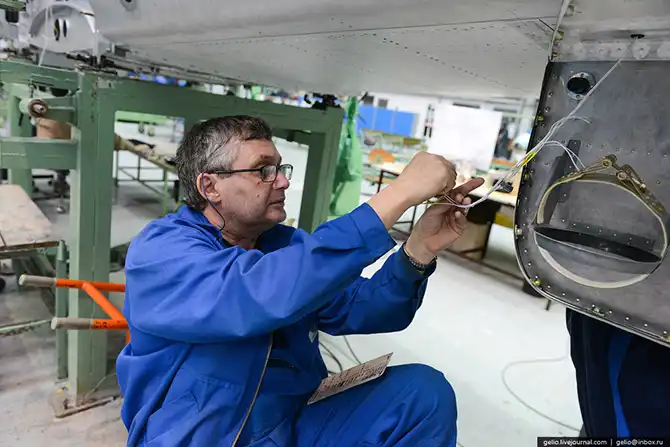

Монтаж электропроводов на крыле самолета в области гондолы двигателя

Пятилопостные воздушные винты AV-725 (фирма Avia Propeller) вместе с двигателем GE H80-200 составляют новую силовую установку самолета L-410 UVP-E20. Она устанавливается с января 2013 года на все новые самолеты и сертифицирована EASA и российским АР МАК.

Молодежь на производстве не редкость, в том числе и благодаря наличию собственного профессионального технического училища не территории завода.

Средний возраст работников предприятия – 44 года.

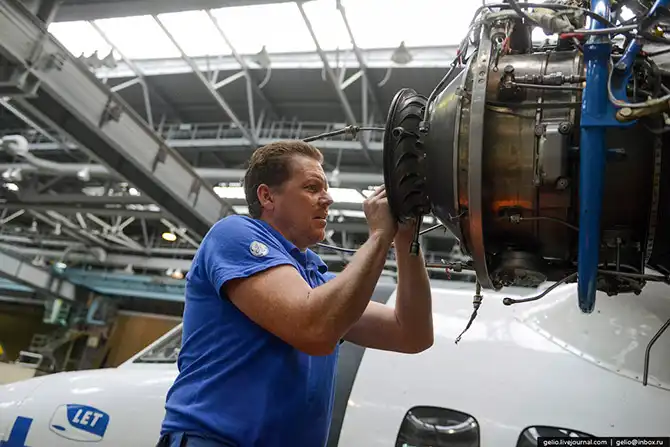

Работы на двигателе GE H-80, проводящиеся представителем компании GE Aviation Czech, г.Прага (бывший завод Walter).

Этап финального монтажа занимает около 5 месяцев – это самая дорогостоящая часть производства, так в ее рамках на самолет устанавливаются моторы, шасси и вся авионика, где каждый отдельный агрегат может стоить 100-250 тыс. Евро.

Общая длительность цикла производства самолета от производства первых составных частей фюзеляжа до окончания летных испытаний занимает чуть менее года.

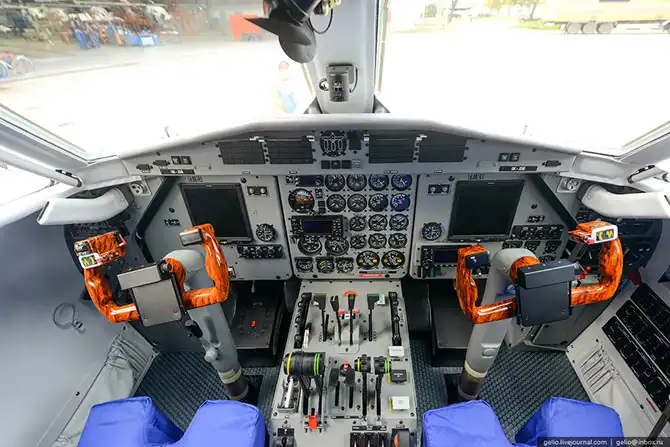

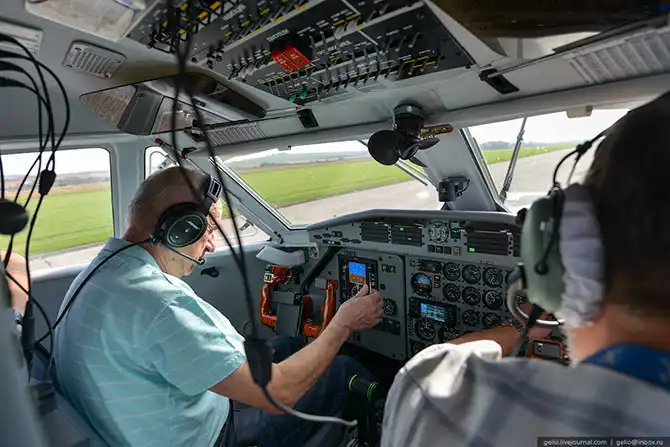

Кокпит самолета Л-410 УВП-Е20.

Самолет полностью оснащен для полетов по приборам, имеет усовершенствованную систему предупреждения опасного сближения с землей (GPWS) и коллизий в воздухе (TCAS II). Л 410 спроектирован в метрической системе (а не в дюймах), что является исключением в западной авиации.

Данный тип самолета используется уже многие годы как выпускной для обучения пилотов в Сасовском летном училище гражданской авиации (Рязанская обл.).

Предполетная подготовка. Станислав Скленарж — главный летчик-испытатель завода.

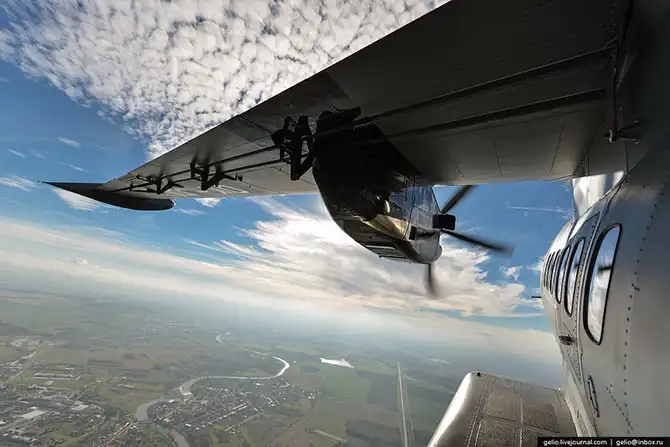

Под крылом самолета вид на р. Мораву и г. Угерский Острог

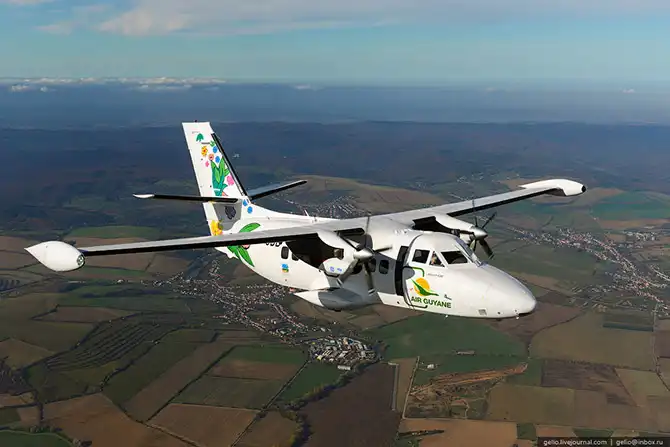

Самолет Л-410 УВП-Е20 для Французской Гвианы.

Самолеты для экзотических стран часто имеют яркую запоминающуюся раскраску.

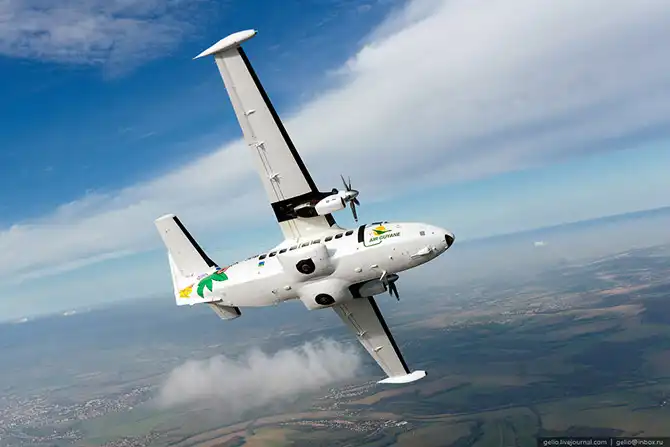

Уход с виражем. Практический потолок – 8000 метров

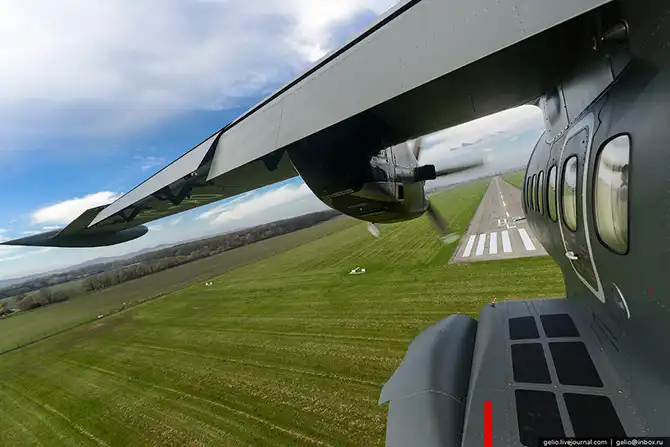

Заход на влетно-посадочную полосу. Самолет Л-410 может приземляться как на полосу с твердым покрытием, так и на траву, грунт и снег. УВП в названии самолета означает русскую аббревиатуру «Укороченные Взлет и Посадка», что также напоминает о русских корнях возникновения самолета.

Замок Новый Светлов (1480), г. Бойковице.

Средневековый готический замок Бухлов (XIII век) находится в 10 км от г. Куновице.

Замок Бухлов является одним из самых красивых замков в Южной Моравии – юго-восточного региона Чехии.

Велеградский монастырь (XIII в) – один из основных паломнических храмов в Чешской Республике. В 863 – 866 гг. в г. Велеграде жили и проповедовали христианские святые Кирилл и Мефодий.

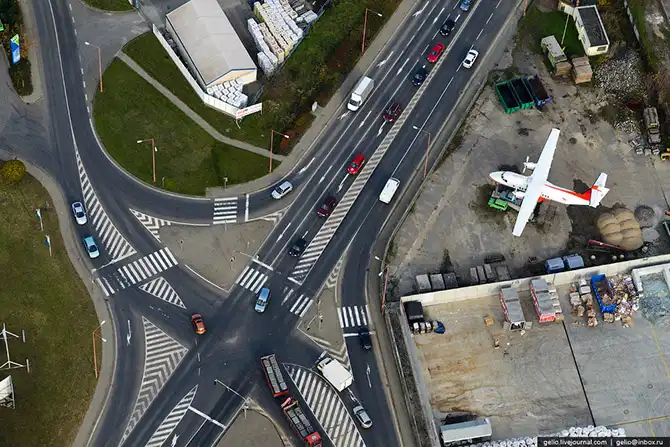

Прототип самолета Л-610М в г. Старое Место, установленный для обозрения при въезде в город.
