Чиркейская ГЭС – самая высокая арочная плотина в России

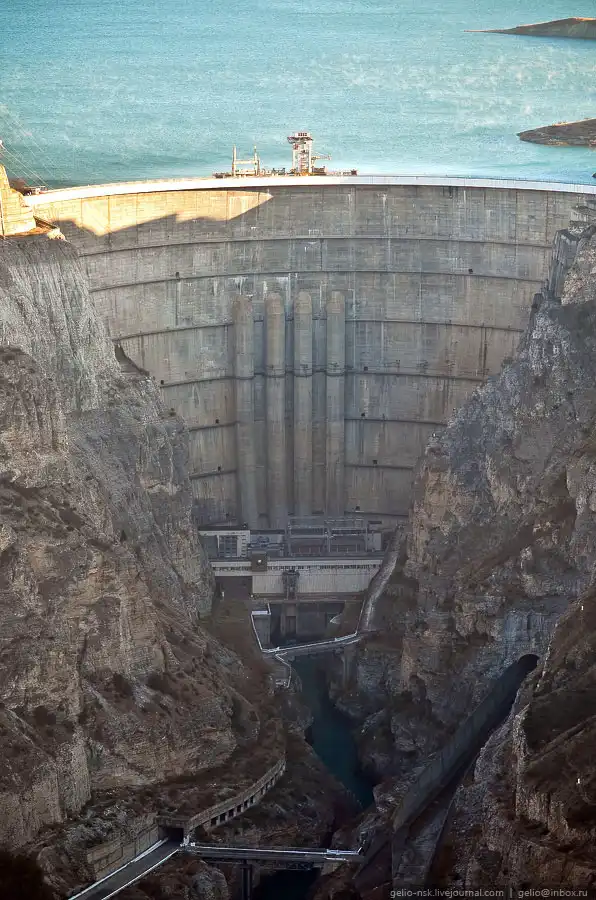

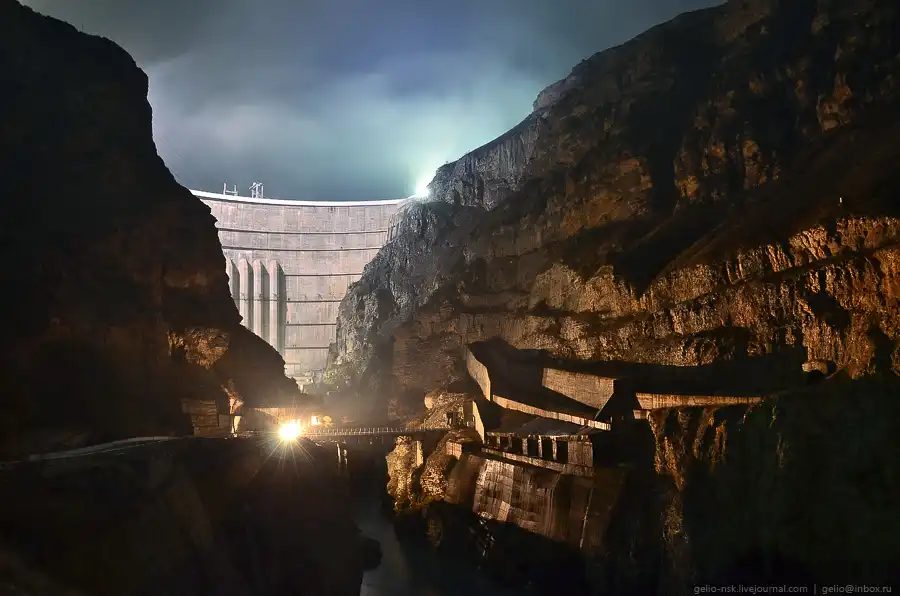

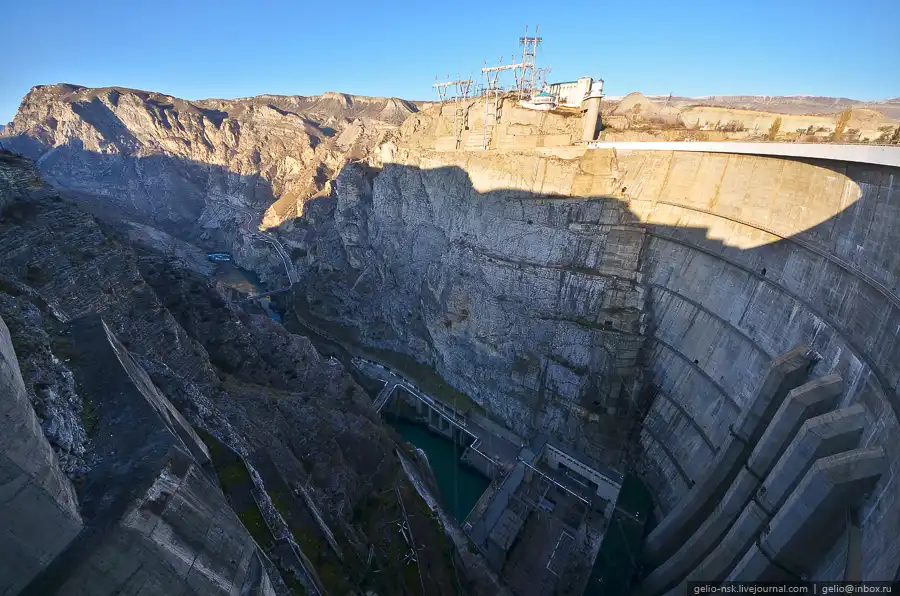

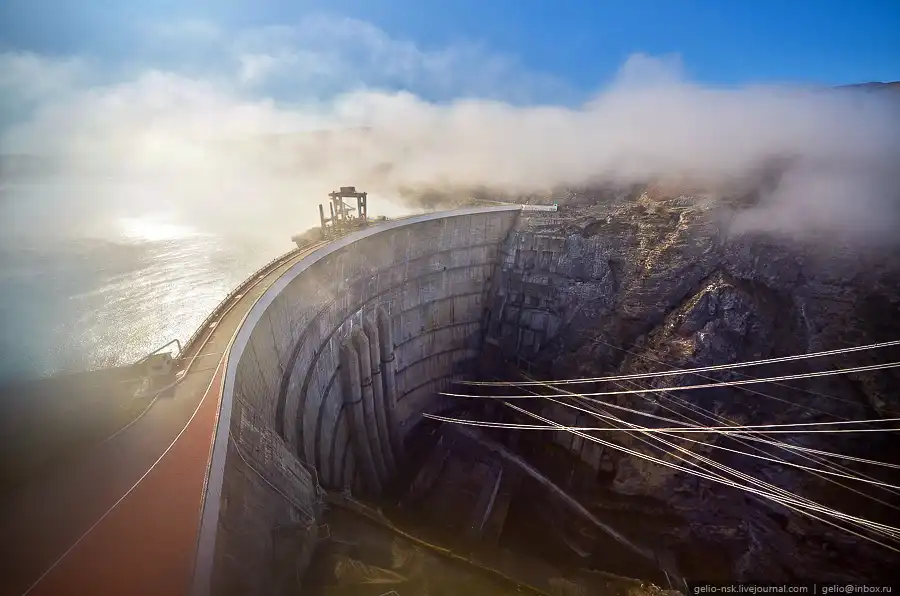

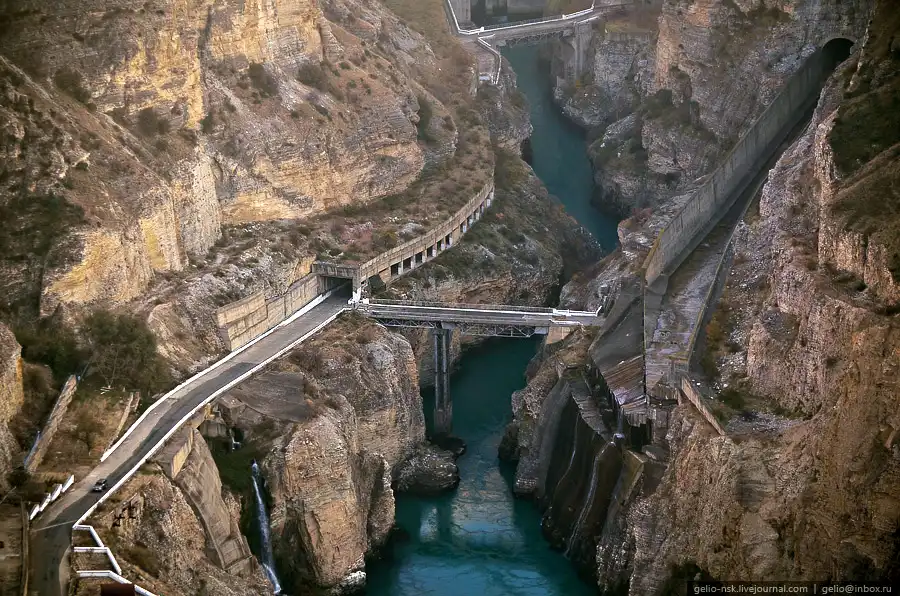

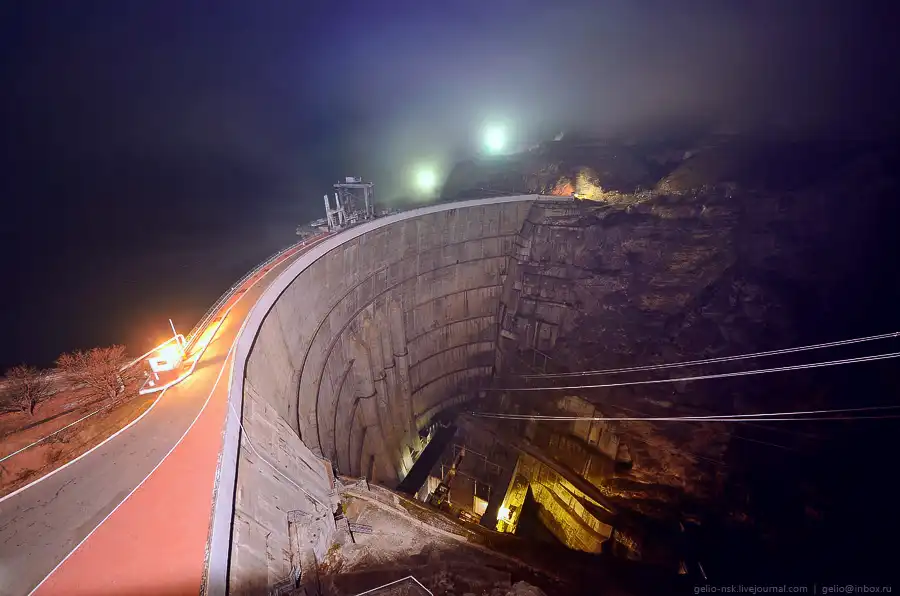

Общий вид.

Чиркейская гидроэлектростанция построена в сейсмически активном районе, в сложных геологических условиях. Укладка бетона и монтажные работы выполнены с помощью трёх кабельных кранов грузоподъёмностью 25 тонн и пролётом 550 м.





Строительство было начато в 1964 году. Перекрытие русла р. Сулак было осуществлено путем обрушения взрывом скального массива. В результате взрыва было обрушено более 65 тыс. кубических метров породы. Суммарный вес заряда составил 37 т.





В 1974 был введен в эксплуатацию первый гидроагрегат. Последний четвертый агрегат ввели в работу 1976 году. На строительстве ГЭС впервые были применены кабель-краны для укладки бетона в тело плотины.

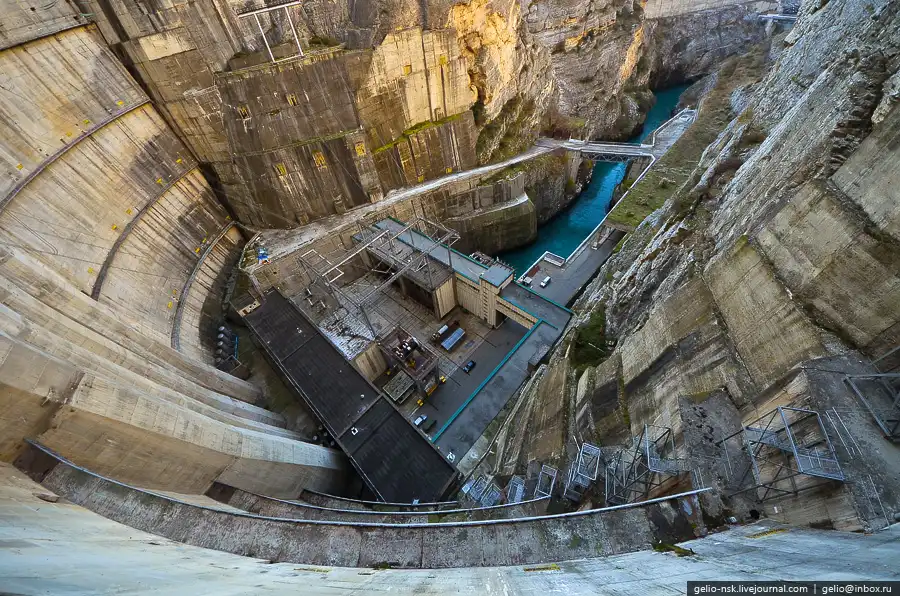

Оригинальным техническим решением, не имеющим аналогов в практике гидростроительства, является двухрядное расположение гидроагрегатов и отсасывающих труб. Сделано это для того, чтобы здание ГЭС минимально врезалось в крутые борта ущелья.

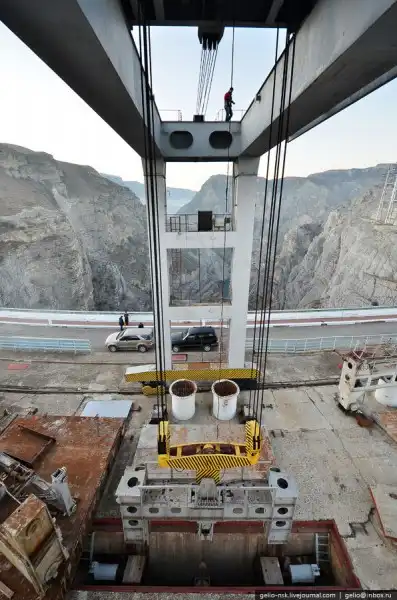

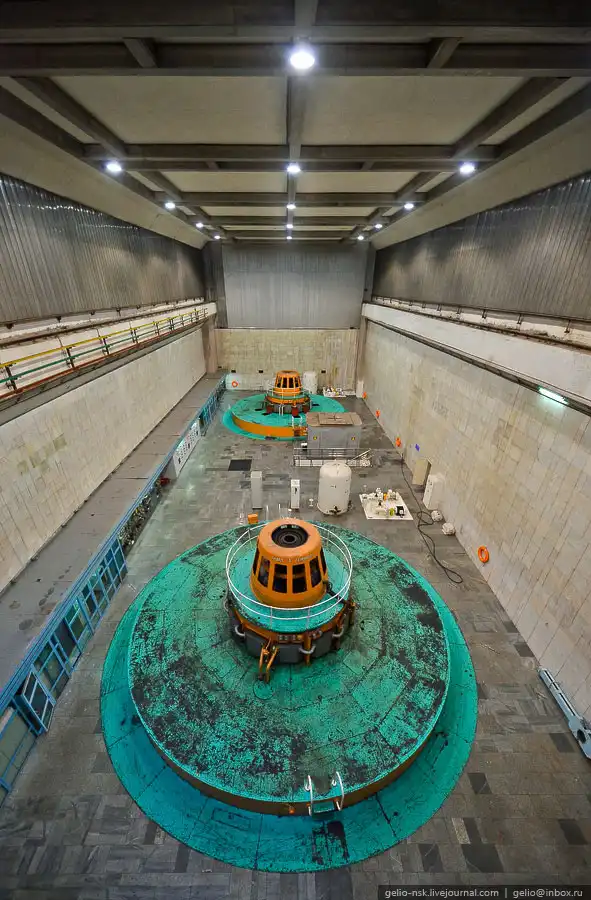

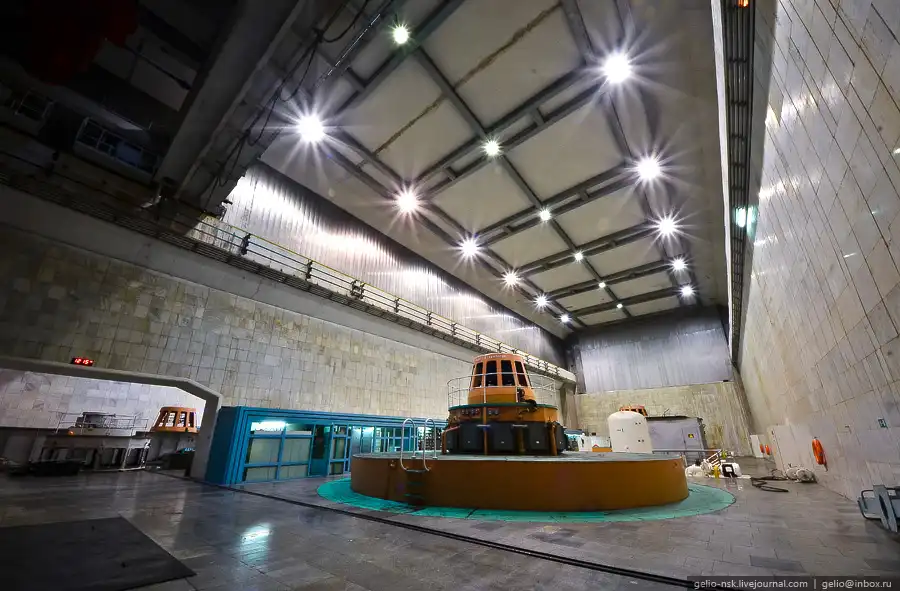

В здании ГЭС 2 параллельных машинных зала, при этом машинные залы объединены таким образом, чтобы при монтаже можно было пользоваться общей монтажной площадкой. Перенос ротора генератора массой около 560 т производится двумя кранами грузоподъемностью по 320 т, соединенными общей траверсой.

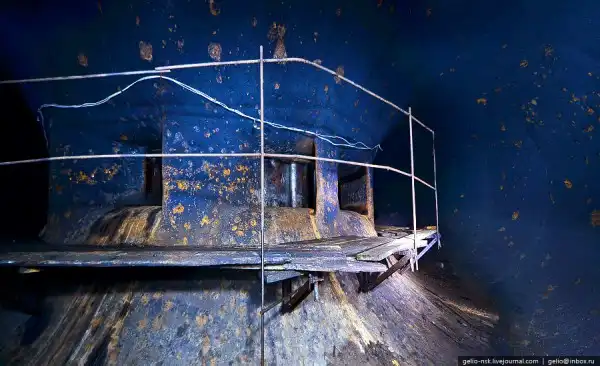

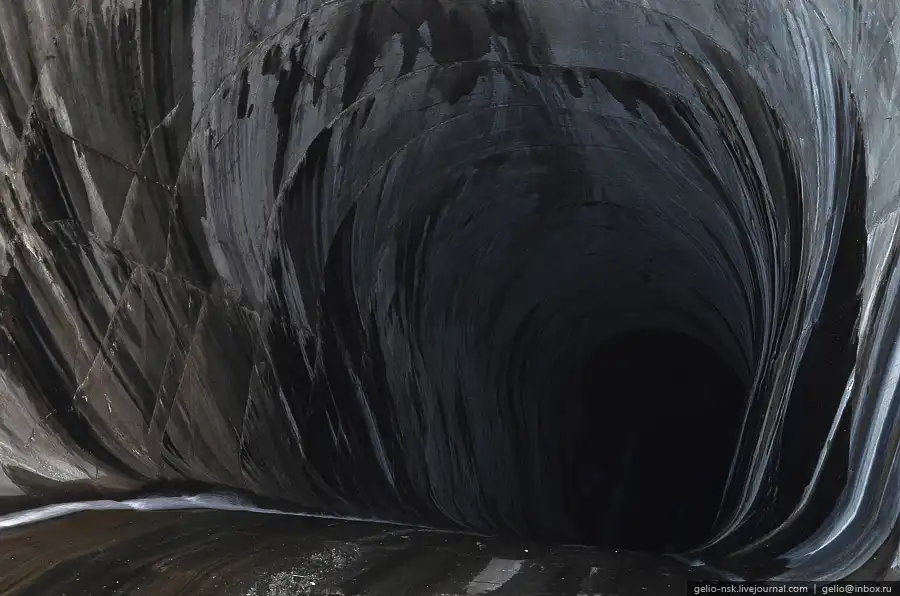

Во время пресс-тура проводился плановый капитальный ремонт 4-го гидроагрегата и благодаря этому нам удалось попасть в осушенную спиральную камеру гидротурбины. Спиральная камера обеспечивает равномерное поступление воды по всему периметру направляющего аппарата, т. е. осесимметричный режим работы всех направляющих лопаток. Проходящая здесь вода имеет давление в 17 атмосфер.
