Первый ПЗРК в мире.

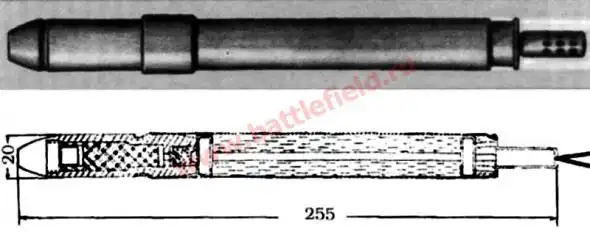

В первоначальном варианте (Люфтфауст-А) он состоял из четырехстволного пускового устройства, механического прицела и 20-мм неуправляемой зенитной ракеты. Последняя имела твердотопливный двигатель с шашкой бездымного пороха весом 41г и пятью соплами: центральным и четырьмя наклонными, обеспечивающими вращение ракеты продольной оси для стабилизации ее в полете. Для воспламенения пороховой шашки в центральное сопло был ввинчен электрозапал. Двигатель соединялся с боевой частью, представлявшей собой 20-мм осколочно-зажигательный снаряд весом 90 г, содержащий 19 г мощного взрывчатого вещества. Боевая часть комплектовалась дистанционным взрывателем. Запуск ракет производился залпом с помощью индукционного электрогенератора. Стрельба велась с плеча с использованием простого механического прицела.

Проведенные испытания комплекса показали,что рассеивание ракет слишком велико, а мощность залпа из четырех ракет- недостаточна. С учетом этих результатов был разработан усовершенствованный вариант "Люфтфауст-В", у которого число трубчатых направляющих было увеличено до девяти, а длина направляющих доведена до 1500 мм. При этом залповый пуск ракет производился в два этапа: сначала срабатывали запальные устройства пяти, а через 0.1 секунды- остальных четырех ракет. Благодаря этому они двигались к цели, не оказывая друг на друга воздействия раскаленными газами двигателей. Для ускоренного заряжания пусковой установки была разработана девятизарядная обойма, вставлявшаяся в казенную часть установки. Испытания комплекса "Люфтфауст-В" дали вполне приемлемый результат: на расстоянии 500 м ракеты укладывались" в круг диаметром 60 м. При условии массированного использования этих комплексов могла быть обеспечена ПВО пехотных подразделений от налетов штурмовой авиации.

К концу Второй Мировой Войны наращивание усилий штурмовых ударов союзников по войскам Вермахта приводило к чувствительным потерям в живой силе и технике германских сухопутных войск. Зенитная артиллерия Германии не могла достойно противостоять возросшему мастерству авиации антигитлеровской коалиции. Для поражения одного самолета требовалось около 600 снарядов среднего калибра и несколько тысяч малокалиберных снарядов.



Используя высокий научный потенциал военной промышленности и учитывая критическую ситуацию в области ПВО, сложившуюся на фронте, в 1943 году немецкие конструкторы принялись лихорадочно создавать многочисленные образцы "Wunderwaffe" ("Чудо-оружия"), способного спасти рейх. Особое внимание уделялось разработке переносных пусковых устройств для стрельбы ракетами малого калибра по самолетам-штурмовикам.

Из пяти проектов в реальных изделиях воплотился только Luftfaust фирмы "Хуго Шнайдер А.Г." (ХАСАГ) из города Лейпцига. Инженеры этого предприятия впервые создали вполне работоспособный зенитный комплекс для уничтожения низколетящих целей.

До сентября 1944 г. разрабатывался четырехствольный вариант Luftfaust-А под 20-мм оперенные неуправляемые ракеты. Их запуск осуществлялся вышибными зарядами дымного пороха. Они же приводили в действие маршевые двигатели ракетных снарядов. Двигатель соединялся с боевой частью, состоявшей из осколочно-зажигательного заряда весом в 90 грамм. К плюсам такого принципа запуска относилась увеличенная дальность полета ракеты. Однако результаты первых испытаний показали, что мощность залпа недостаточна, а короткая (250 мм) ракета с небольшими стабилизаторами сильно рыскала и быстро отклонялась от заданного направления, пусковое устройство из четырех направляющих не создавало необходимой плотности огня.

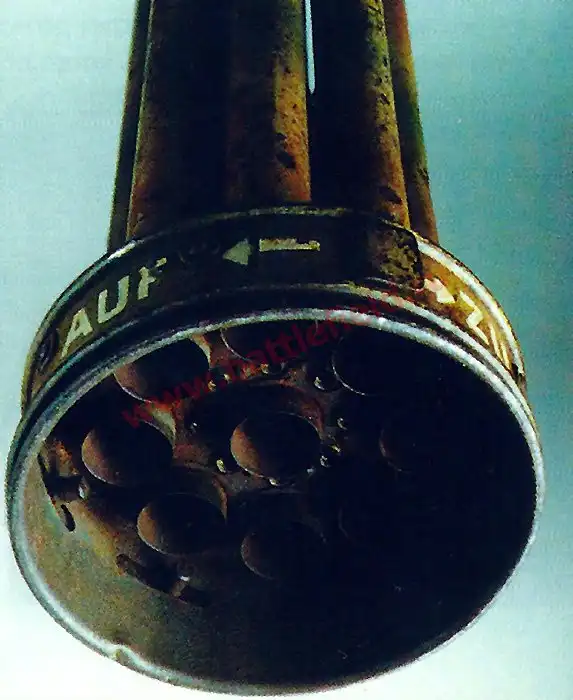

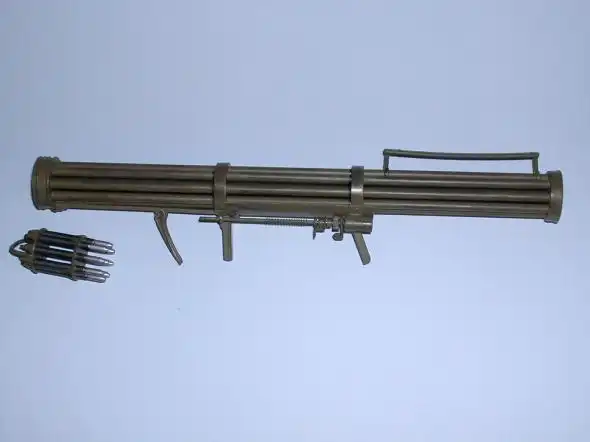

Вскоре появилась новая модель Luftfaust-В. Вместо связки параллельных стволов (вариант А) трубы-направляющие расположили по кругу. Для усиления залпа их число довели до девяти. Длину направляющих увеличили до 1500 мм. Пуск ракет производился с замедлением. Сначала пять ракет, а спустя 0.1 секунды остальные четыре. Благодаря разделенному запуску ракеты двигались к цели, не оказывая друг на друга воздействия раскаленными газами двигателей.

Для быстроты перезаряжания был разработан трубчатый магазин на девять ракет, который пристыковывался к передней части пускового устройства. Магазин носился солдатом в специальной цилиндрической укупорке на погонном ремне, надеваемом через плечо.



В марте-апреле 1945 г. фирма "Х. Шнайдер А. Г." выпустила сто Luftfaust-В, 80 из которых поступили на вооружение специальной зенитной команды, направленной на западный фронт. До настоящего времени не обнаружено достоверных свидетельств о применении этого оружия на фронте.



Необходимо отдать должное предвидению германских ученых и конструкторов, и в первую очередь Генриху Лангвайлеру, чьи идеи индивидуального оружия ПВО для борьбы с низколетящими самолетами намного опередили свое время. Германия, опередив другие страны на 15-20 лет, дала устойчивое направление развитию этого оружия. Трофейные экземпляры Luftfaust-В стали основой для начала работ над подобными проектами в Советском Союзе и США.



Тактико-технические характеристики:
боевой вес комплекса: 6.5 кг;
вес ракеты: 0.22 кг;
вес топлива: 0.041 кг;
вес боевой части: 0.09 кг;
длина ракеты: 226 мм;
диаметр ракеты: 20 мм;
наибольшая вертикальная дальность: 0.5 км.
